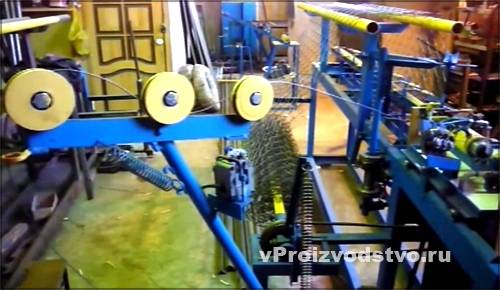

Станок для производства сетки рабицы
Станок выполняет всю работу по изготовлению продукции в автоматическом режиме. От оператора требуется: загрузить катушку с проволокой, запрограммировать микропроцессор по определенным параметрам (толщина проволоки, диаметр ячеек, размеры рулона) и нажать на пуск.
Проволока из катушки с помощью разматывающего устройства и направляющих втулок подтягивается к области образования спирали, где навивается на шнек (рабочий механизм, скручивающий проволоку в спираль для последующего переплетения).
Навитые спирали передвигаются к гильотинирующему механизму, где происходит обрезка проволоки. Один из концов проволоки сгибается в виде крючка (на половину длины предполагаемой ячейки), заготовка протягивается через паз непрерывно вращающегося вала и крепится к гильотинирующему устройству.
Отрезанная спираль удерживается захватами, растягиваясь под воздействием подвешенного груза.
Затем, станок производит навивку следующей спирали с вплетением той, что удерживается захватами, формируя ячейки сетки-рабицы. После отрезки вновь сформированной спирали, захваты освобождают удерживаемую проволоку и сетка сматывается в рулон запрограммированной длины.
Сетка обрабатывается машинным маслом, края упаковываются в плотную бумагу и готовые рулоны компактно складываются в предназначенное для хранения место.
1 Станок модели АСР15/2
Устройство конструкции полуавтоматического станка для сетки рабицы предполагает наличие оператора, не только следящего за процессом изготовления готовой продукции, но и принимающего непосредственное участие в работе оборудования для плетения. Этот тип оборудования для изготовления сетки рабицы отличается простотой конструкции и легкостью в настройке, относительно небольшими размерами и невысокой стоимостью.
Автоматическое оборудование для производства сетки рабицы представляет собой приспособление, которое позволяет организовать изготовление продукции в автоматическом режиме, когда все процессы на производстве происходят автоматически, без существенного вмешательства в процесс изготовления оператора. Это оборудование отличается высокой сложностью как в эксплуатации, так и в настройке.
Ручные станки применяются только в подсобном хозяйстве для личных нужд, что обусловлено невысокой производительностью такого оборудования. С помощью этого оборудования сетка рабица своими руками изготавливается в домашних условиях.
Сетка рабица своими руками

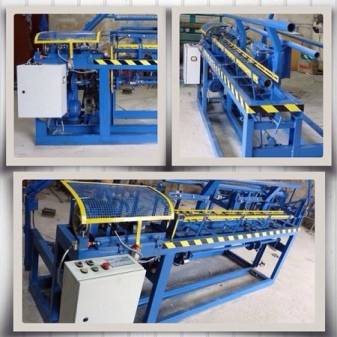

Станок для вязания сетки модели АСР15/2 прекрасно подходит в качестве оборудования для производственных линий, располагающихся в небольших по площади помещениях. В процессе работы этого оборудования загибание концов, осуществление наматывания полотна, остановка и обрезание проволоки осуществляется без непосредственного участия оператора. Это оборудование является усовершенствованной моделью, имеющей значительно больший ресурс работы, высокую производительность, пониженный уровень шума, возникающего при работе станка.
Устройство для производства рабицы позволяет изготавливать продукцию, отвечающую требованиям ГОСТ 5336-80. Такая продукция имеет размер ячейки от 20 до 60 мм. Процесс вязки проводится в одну проволоку. Такой принцип работы устройства позволяет упростить осуществление настройки станка. Стандартная высота рулона готовой продукции, изготавливаемой на этом оборудовании, может составлять до двух метров. Конструкция этого оборудования позволяет при необходимости перенастроить станок для производства продукции, имеющей высоту до трех метров.
Конструкция станка позволяет в производстве строительного материала применять проволоку различного вида с отклонениями от принятых стандартов и имеющую неравномерность жесткости.

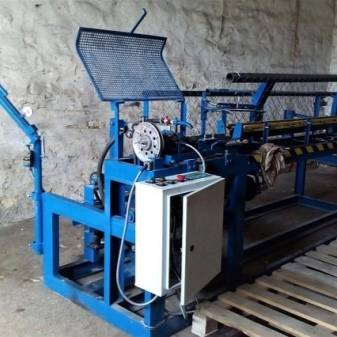

Конструкция станка АСР15/2
Изготовление стройматериала происходит в автоматическом режиме, всеми процессами управляет микропроцессор. Настройка параметров производства происходит на этом станке достаточно легко и не требует больших усилий и особых знаний.
Эта модель имеет систему непрерывной циркуляции смазывающих и охлаждающих жидкостей. Наличие таких систем в устройстве модели позволяет увеличить ресурс работы расходного инструмента до 1000 рулонов.
Работа модели рассчитана таким образом, что в случае возникновения заедания проволоки станок автоматически останавливается, а установленные ранее технические настройки не сбиваются.
Виды оборудования
Оборудование, применяемое для производства рабицы, различается по уровню механизации ручного труда. Выделяют следующие типы оборудования для производства сетки:
- ручные станки;
- полуавтоматические станки;
- автоматические установки.
Станки, в зависимости от степени автоматизации, отличаются ценой и производительностью.

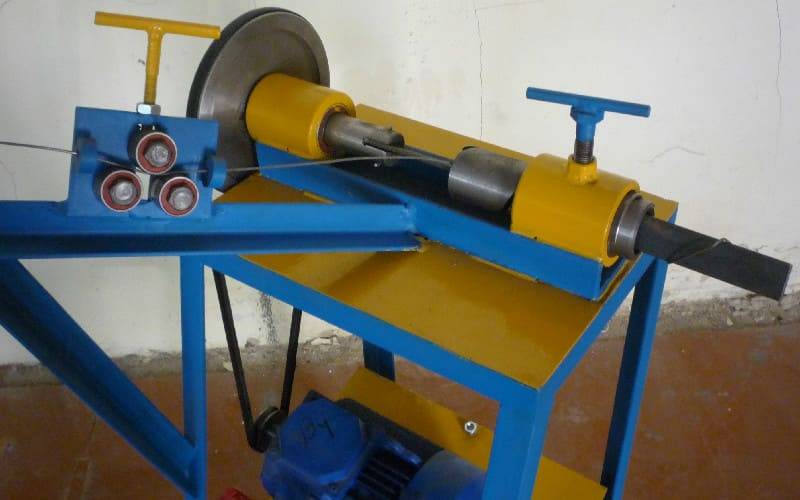

Ручные приспособления
Ручной станок дает возможность самостоятельно изготовить полотность сетки необходимого размера. Компактный, малошумный, недорогой станок не требует затрат на электричество, поскольку работает от мышечной силы человека.
Установка позволяет производить до 50 метров сетчатого полотна рабицы за смену при условии работы опытного мастера. Станок не предназначен для изготовления рабицы в коммерческих масштабах, поскольку имеет малую производительность и ограниченный срок эксплуатации. Однако, ручной установке вполне по силам обеспечить производство изделий для удовлетворения собственных нужд.
Среди предлагаемых на рынке станков следует отметить:
- Станок для сетки марки БМП, стоимость от 18700 руб.;
- Ручной станок для рабицы «MODEL СБ — 1406», стоимость от 12000 руб.
Устройство полуавтомат
Работа на полуавтоматическом станке подразумевает постоянное участие оператора в процессе производства. Специальной подготовки, впрочем, не требуется. В обязанности входит заправка проволоки, а по завершении производственного цикла — смотка полотна сетки в рулоны. Агрегаты такого типа имеют преимущества перед другими моделями, заключающиеся в компактности размеров и небольшом весе аппаратов при их высокой производительности (один станок производит 120-150 п/м рабицы за смену), экономичности, простоте настройки и управления, а также относительно невысокой цене.
Среди представленных на рынке выделяют следующие модели:
- Полуавтомат усиленный Станки 74, стоимость от 95000 руб.;
- Полуавтомат СБ — 1407, стоимость от 62000 руб.;
- Станок Станки 74, стоимость от 40000 руб.
Автоматизированные конструкции
Автоматические станки сами обеспечивают весь цикл производства без участия оператора: необходимо лишь запрограммировать необходимые параметры и загрузить проволоку в аппарат. Такой станок гарантирует мощную производительность, точность плетения и высокую скорость работы. Производительность установок достигает 120 п/м сетки в час. Перед началом работы оператору необходимо пройти вводный инструктаж по управлению агрегатом. Приобретая автоматический станок, следует учитывать также и потенциальные расходы на пусконаладку, техосмотр и текущий ремонт оборудования. Установки такого типа ориентированы на коммерческое производство.
Отмечают высокое качество и производительность следующих автоматических установок:
- АСП-6 , стоимость от 359000 руб.;
- АСУ-174М, стоимость от 155000 руб.;
- СБ — 1408, стоимость от 215 000 руб.;
- MODUL Б-747, стоимость от 335000 руб.
Оборудование для производства сетки-рабица и помещение для мини-цеха
Основная расходная часть организации производства рабицы – приобретение станков, изготавливающих сетку. Видов и производителей существует множество (в сети можно встретить даже инструкции как собрать станок самостоятельно из «подручных» деталей). Мы не будем углубляться в изыски народных умельцев, поэтому рассмотрим два основных промышленных варианта: станки полуавтоматические и полностью автоматизированные.
Полуавтоматические — требуют участия оператора, управляющего процессом изготовления сетки. Преимущества: небольшие размеры, легкость в настройке и эксплуатации, невысокая стоимость (35 000 — 40 000 руб). Основной недостаток: несмотря на частичное автоматизирование процесса, многое приходится делать ручным трудом, в т.ч. и загиб сетки, что допускает определенную асимметрию размеров ячеек и другие мелкие недостатки.
Автоматические – обеспечивают полностью отлаженный производственный процесс, не требующий вмешательства извне.
Преимущества: высокая производительность, точность плетения, быстрый загиб и минимальное вмешательство оператора (загрузить катушку, снять готовый рулон).
Недостатки: более высокая цена по сравнению с полуавтоматом (от 200 000 руб.), стоимость ремонта и техобслуживания, необходимость специального обучения персонала.
Для расчета бизнес-плана планируется приобретение станка-автомата АСР15/2 стоимостью 250 000 руб. в следующей комплектации: станок, размоточное устройство, 2 комплекта оснастки (винтовая втулка, пластинка навивки, приемная труба), паспорт, инструкция по эксплуатации. Станок производит сетку в соответствии с ГОСТ 5336-80 в широком диапазоне размеров ячеек (20—60 мм). В стоимость оборудования входит доставка, обучение персонала и гарантийное техобслуживание на протяжении года.
Дополнительные расходы – приобретение стеллажей для хранения готовой продукции, приемный стол, рабочее место оператора стоимостью в 50 000 руб.
Итого, капитальные инвестиции на открытие мини-цеха: 300 000 руб.
Перед покупкой оборудования нужно подобрать помещения для производства.
Для работы одного станка будет достаточно 15 м2 + 10-15 м2 на хранение готовой продукции. Основное требование к помещению – наличие 3-х фазной электросети.
Виды станков
Оборудование для вязки сетки-рабицы представлено большим количеством станков. Они отличаются по видам, и иногда непросто выбрать подходящий вариант. При выборе важным условием является качество станков, которое позволит делать хорошую рабицу. Процесс плетения должен отличаться простотой управления и высокой технологичностью. Сетка-рабица изготавливается на станках разных видов.
Ручной вариант
Подходит для плетения сетки в условиях дома. Чтобы данное оборудование работало, понадобится постоянное участие рабочего. Это делает процесс нерентабельным и длительным по времени. Как правило, у такого станка имеется ручной привод. Среди отличий стоит отметить, малые размеры. Под ручной агрегат достаточно 3-х квадратных метров. Навивать и заплетать спирали сетки приходится руками. Такой станок состоит из прочной несущей рамы для крепежа рабочих узлов (станина), рабочего элемента, отвечающего за навивку сетки (шнек), рычага-привода, редуктора, направляющих роликов. Такие станки используются не с коммерческой целью, так как для их работы необходимо постоянное присутствие и вмешательство со стороны рабочего. В итоге процесс получается нерентабельным с экономической точки зрения и затяжным по времени.
При помощи ручной установки можно делать спирали из проволоки диаметром 1,5-6 мм. Размер ячейки может варьироваться от 0,3 до 0,6 дм. Данный параметр зависит от разных шнеков. При условии опыта за одну смену можно изготовить 50-60 метров полотна рабицы. На таком станке сложно производить коммерческие объемы сетки, к тому же станок имеет малый срок службы. На ручном агрегате можно сделать достаточный объем рабицы для создания какого-либо ограждения (для участка, вокруг дома). В продаже предлагается большое количество агрегатов данного вида, но среди них особо выделяется марка БМП. Ее особенности – это простая конструкция и устойчивость к отказам.
Полуавтомат
Полуавтомат соединил одновременно широкую функциональность и компактные размеры. Такое устройство подойдет для плетения сетки даже в гараже. Стоимость агрегата начинается от 45 000-50 000 рублей. На полуавтоматическом оборудовании обязательно должен работать человек, так как некоторые процессы ручные. Например, к ним относится загибание сетки. К минусам устройства стоит отнести неточности, связанные с присутствующим человеческим фактором. Чаще всего такие станки стационарны и отличаются существенным весом и хорошей производительностью. Размещать их лучше всего на 10 кв. м, в месте, где постоянно есть электроснабжение.
Подача и нарезка проволоки, а также сплетение полотна проводятся механически. Уровень производительности таких устройств достаточен для средних коммерческих производств. Причем качество сетки на полуавтоматическом оборудовании получается более хорошим, чем на ручном устройстве. За смену с использованием такого агрегата можно произвести от 120 до 160 погонных метров сетки. Различают аппараты, не имеющие управляющий модуль (ПС) и с блоком управления (ПС-А). Среди наиболее популярных вариантов известен ПСР-2, который работает с проволокой диаметром 0,1-0,3 см. Он производит сетку с ячейками 0,2-0,6 дм. При этом ширина полотна будет составлять около двух метров.

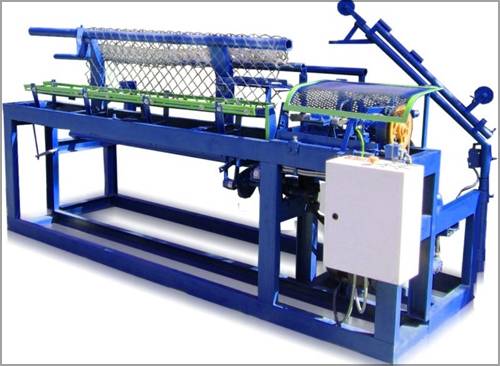

Автомат
Автомат отлично подойдет для массового производства высококачественной рабицы. При работе с таким устройством оператор только загружает лоток с исходными материалами, а затем снимает готовый рулон. Автоматический агрегат отличается высокой производительностью. За час он способен создать 100-120 кв. м сетки-рабицы. Разместить такое устройство можно на площади в 15 кв. м
При использовании оборудования важно наблюдать, чтобы рабочие режимы выполнялись верно, и станок был исправен. Станок автоматически завивает спирали, плетет ячейки сетки, загибает концы и даже скатывает в рулоны
В качестве сырья можно использовать проволоку с диаметром 0,8-6 мм. При этом размер ячейки можно получать до 8 см, а ширину полотна – 20-250 см. За счет хорошей системы управления достаточно одного сотрудника, чтобы управлять сразу несколькими автоматическими станками. В таких установках все детали отличаются высоким качеством и надежностью. Рабочий ресурс агрегатов достигает 15-20 км полотна.
2 Основные достоинства модели АСР15/2
Эта модель является очень простой в управлении, имеет высокий уровень надежности в работе. При использовании нескольких станков этой модели их может обслуживать один оператор.
Основными достоинствами этой модели являются:
- высокая надежность работы механической части модели за счет использования в конструкции надежного единого блока мотор-редуктора вместо отдельных редукторов и электроприводорв;
- использование в механизме подачи жидкости для охлаждения уникального эмульсионного насоса позволяет продлить ресурс работы комплекта оснастки;
- в направляющих втулках, предназначенных для подачи исходного материала, установлены твердосплавные вставки, что позволяет не производить их замену на протяжении всего срока эксплуатации оборудования;
- модель имеет улучшенную производительность процесса плетения, что достигнуто за счет уменьшения времени простоя между техэтапами в функционировании оборудования;
- станок не требует закрепления к полу при установке;
- оборудование обладает высокой ремонтопригодностью.
Оборудование с высокой ремонтопригодностью
Окупаемость модели равна приблизительно двум-трем месяцам, что достигнуто за счет высокой производительности АСР15/2. В комплект поставки входят станок-автомат модели АСР15/2, специальное приспособление для размотки, паспортная и техническая документация и два комплекта оснастки. Один комплект оснастки включает приемную трубу, винтовую втулку, навивочную пластину.
Анализ спроса и оценка рынка сбыта сетки-рабица
По оценке потребления, около 90% всей изготовленной сетки уходит на обустройство заборов и других ограждений на строительных объектах, приусадебных и дачных участках, изготовление вольеров для птиц и животных. Остальные 10% занимают различные потребности строительства, сельского хозяйства, машиностроения, энергетики (армирование при штукатурных работах, просеивание дробленных горных пород и стройматериалов, укрепление склонов от насыпи, изготовление защитных экранов для вентиляционных шахт, зашита теплотрасс и трубопроводов и т.д.).
Цена на сетку и её применение зависит от таких факторов:
- размеры ячеек;
- материал для изготовления (черный, оцинкованный металл, полимерные покрытия, нержавейка);
- толщина проволоки;
- размеры рулонов.
Прежде чем начинать производство, следует оценить спрос на сетку-рабицу в вашем регионе: учесть количество, приблизительные объемы сбыта, ассортимент (и наиболее востребованные позиции) у конкурентов, проанализировать существующие предложения и цены на оптовых стройбазах и розничных магазинах.
Основные каналы для реализации сетки-рабицы (готовой продукции):
1) Самостоятельная реализация. Конечный потребитель – физические лица.
Плюсы: возможность установить максимальную наценку.
Минусы: затраты на рекламу, помещение для магазина или выставочного зала, транспортные расходы (доставка).
2) Розничные магазины (строительные, хозяйственные). Ориентированы на дачников, владельцев загородных домов, частное строительство. Конечный потребитель – физические лица.
Плюсы: при заключении договора на реализацию с сетью розничных магазинов можно добиться относительно постоянного сбыта продукции.
Минусы: высокая наценка магазина (около 30%), большая конкуренция, небольшие объемы, сбыт, зависящий от множества непредсказуемых факторов (рекомендации продавца, расположение товара на полке, привлекательный внешний вид);
3) Оптовые базы (фирмы, торгующие различными изделиями из металла). Ориентированы на крупные заказы, строительные фирмы, промышленные предприятия, розничные сети. Конечный потребитель – юридические лица всех форм собственности, частные предприниматели.
Плюсы: большие объемы, экономия времени (не нужно бегать по магазинам, договариваться, подписывать соглашения и т.д.).
Минусы: высокая конкуренция, крупный, но нерегулярный, в основном сезонный сбыт, который можно охарактеризовать одной фразой: «редко, но метко».
4) Прямая реализация на промышленные предприятия (участие в тендерах)
Плюсы: возможность работать «под заказ», гарантированный уровень сбыта. Продукция не залеживается на складе, оплачивается согласно договору, без расплывчатых сроков реализации.
Минусы: «новичку» в бизнесе выиграть тендер на выгодных условиях практически нереально.
Разумеется, в теории оптимальным вариантом будет проработка всех каналов, но на практике такой объем работы за короткий срок невыполним. Поэтому, общая рекомендация – начинать с розничного сбыта, параллельно занимаясь поиском альтернативных вариантов, нарабатывая собственную базу клиентов.
Расчет бизнес-плана по производству сетки-рабица
Для подсчета прибыльности бизнеса возьмем в качестве готовой продукции самую популярную для ограждений сетку с размерами ячейки 55*55 мм, изготовленную из оцинкованной проволоки толщиной в 1,6 мм.
Доходная часть
Производительность станка (для размера ячейки – 55 мм)– 48 м2/час. При односменной работе и 22 раб./днях в месяц, объемы производства составят:48 м2 * 8 ч. * 22 дня = 8448 м2/месяц.
Стандартные размеры рулона сетки – 15 м2 (10 м в длину, 1,5 м в ширину). То есть, в месяц объемы производства с одного станка составят 563 рулона.
- розница – 650 руб./рулон (30% продаж),
- опт – 450 руб./рулон (70% продаж).
Итого доход: (169 рулон * 650 руб.) + (394*450) = 287 150 руб./месяц.
Расчет себестоимости
Сырье для производства сетки-рабицы – низкоуглеродистая проволока (по ГОСТу 3282-74) без покрытия, оцинкованная либо с цветным декоративным полимерным покрытием.
Цена за тонну оцинкованной низкоуглеродистой проволоки с пределом прочности 560—900 H/мм2 и диаметром в 1,6 мм – 37 000 руб.
Расход проволоки на 1 м2 сетки-рабицы рассчитывается по формуле: Масса (кг) = (13,40 * D2 /A , где 13,40 кг/мм – неизменный коэффициент; D — диаметр проволоки в мм; А – диаметр ячейки в мм.
По данной формуле, расход проволоки для сетки-рабицы с ячейкой в 55 мм, будет равен: (13,40*1,6²) /55 = 0,62 кг.
Себестоимость рулона (исходя из потраченной проволоки) = (масса проволоки* кол-во м2 в рулоне * стоимость сетки) = 0,62 кг * 15 м2 * 37 руб = 344,10 руб.
Себестоимость 563 рулонов (производительность в месяц) = 193 728,30 руб.
Расходная часть
Для точного подсчета расходов, из разницы между прибылью от продажи и себестоимостью продукции нужно вычесть фонд оплаты труда наемных рабочих, коммунальные услуги, электроэнергию, аренду и другие затраты, которые подсчитываются в индивидуальном порядке, исходя из тарифов, расценок и договоренностей в каждой конкретной ситуации и для определенной местности.
Приблизительный алгоритм расчета:
Оплата труда (1 оператор, 1 менеджер по сбыту) – 32 000 руб./месяц,
Налоги на зарплату – 14 400 руб./месяц,
Аренда мини-цеха 30 м2 – 10 000 руб./месяц,
Электроэнергия (при потреблении станка 1,5 кВт/час) – (1,5 кВт/час * 176 ч) * 4 руб./час = 1056 руб/месяц,
Другие коммунальные платежи (отопление, вывоз мусора, вода) – 2000 руб./месяц.
Налог на прибыль (УСН) – (287 150, 00 – 193 728,30 – 59 456, 00) * 15% = 5094,86 руб./месяц.
Итого расходов: 64 550,86 руб./месяц.
Лучшие модели
Рейтинг станков показал, что среди всего разнообразия особенно выделяются три модели.
АСР15/2
На первом месте расположился станок АСР15/2, отличающийся простыми настройками и управлением. Он изготавливает сетку-рабицу в малых количествах. За счет слабого шума для установки подойдет любое место, можно даже рядом с жилыми объектами. Без оператора агрегат способен самостоятельно загибать концы сетки, наматывать полотно, обрезать и останавливаться. Что касается всех остальных процессов, то их выполняет человек. На выходе из станка получается сетка с ячейкой 18-50 мм и высотой 2-3 метра. Для вязки применяется проволока в одну нить. Причем она может иметь полимерное покрытие или быть неравномерно жесткой.
Из преимуществ устройства следует выделить моторедуктор в виде единого целого, а также улучшенную систему охлаждения за счет эмульсионного насоса. Направляющие втулки служат очень длительный срок и без сбоев, так как покрыты специальными твердыми сплавами. При вынужденной остановке агрегата настройки программ, заданные ранее, не сбиваются.
СПА 01-04
Второе место досталось аппарату для вязания под названием СПА 01-04. Данный станок создает сетку с ячейкой 2-6 см. Удобно, что в качестве исходного материала подходит проволока толщиной один миллиметр с оцинкованным покрытием. Агрегат работает полностью самостоятельно. Оператор только предварительно готовит шаблон работы, а также подает исходные и снимает готовые материалы с агрегата.
Устройство автоматически разматывает проволоку, плетет рабицу, загибая концы на каждой из ячеек. По окончании плетения готовое полотно скатывает в рулон. Если произошло запутывание материала на одном из этапов работы устройства, то оно остановится автоматически. Удобно, что агрегат снабжен качественным охлаждением, позволяющим избежать перегревов. За час устройство способно производить 65-180 кв. метров рабицы. При желании станок можно дополнить специальными устройствами, которые позволяют намотать сетку на отдельную катушку. Удобно, что концы рабицы агрегат может загибать с обеих сторон.
ВСА-97
В топ лучших станков для плетения рабицы также вошла модель ВСА-97. При помощи данного устройства можно получить полотно с ячейкой 10-60 мм и шириной 50-200 см. Среди преимуществ агрегата пользователи отмечают универсальную конструкцию пропускных элементов, что позволяет использовать любую проволоку. Ремонт станка можно проводить, используя простые автомобильные запчасти. Найти последние можно в любом специализированном магазине, которые есть даже в небольших населенных пунктах.
Для установки станка понадобится примерно 20 квадратных метров площади. Один оператор сможет работать одновременно с тремя такими устройствами. На производительность напрямую влияет качество проволоки. Например, при стабильном исходном сырье за час машина может выпускать 50 кв. м полотна с ячейкой в 50 мм. Также многим нравится, что аппарат легко настраивается и при этом выполняет все функции автоматически.
Полуавтоматические станки
Такие станки для изготовления сетки рабицы выполняются стационарными, они обладают большим весом, габаритами и производительностью.
Для их размещения потребуется уже от 10 квадратных метров и постоянное электроснабжение. Основные рабочие органы этого устройства такие же, как и у ручного. В нем механизированы следующие операции:
- подача проволоки;
- нарезка проволоки;
- сплетение сеточного полотна.
Оператор заправляет проволоку и зацепляет спирали при плетении. Оператору также приходится скатывать полотно в рулоны.
Такое оборудование обеспечивает достаточную производительность для того, чтобы имело смысл коммерческое производство сетки в малых и средних масштабах. По причине постоянства гибочного усилия и скорости прокрутки качество конечной продукции значительно выше, чем при ручном производстве. Один станок способен обеспечить производство 120-150 погонных метров рабицы за смену.
Среди представленных в продаже моделей выделяется станок ПСР-2. Он способен работать с проволокой от 1 до 3 миллиметров, формирует ячейки от 2 до 6 сантиметров. Ширина выпускаемого полотна — до 2 метров. Прочная сварная рама из металлического профиля дает хорошую опору и не нуждается в дополнительном креплении к полу.
Выбор организационной формы и другие юридические моменты
Для открытия мини-цеха оптимальная организационная форма – индивидуальный предприниматель (ИП). ОКВЭД 28.73 – «Производство изделий из проволоки». А вот выбор системы налогообложения зависит от вашей целевой аудитории покупателей. Если конечный потребитель – частные лица, наиболее выгодно будет избрать упрощенную систему налогообложения. Предприятия предпочитают сотрудничать с юридическими лицами, либо ИП – плательщиками НДС.
Для бизнес-плана примем в расчет налогообложения по УСН–15%. База налогообложения – доходы минус расходы (разумеется, все финансовые операции для расчета налогов должны быть документально подтверждены и правильно оформлены).
Изготовление сетки-рабицы регламентируется ГОСТом 5336-80. По действующему законодательству, производители не обязаны подтверждать качество продукции соответствующим сертификатом. Но на практике, прохождение добровольной сертификации и соблюдение требований ГОСТа при производстве, значительно увеличивает шансы успешного ведения бизнеса.
Технология плетения рабицы на ручных и полуавтоматических станках
При производстве сетки рекомендуется следовать следующим рекомендациям:
- Проволоку слегка смазывают минеральным маслом. Это делают кистью в бухте или с помощью приспособления для смазки, закрепленного перед роликами.
- Конец проволоки загибается в виде крючка.
- Вал прокручивают до получения спирали заданной длины.
- Сырье рассчитывается исходя из соотношения: 1,45 метра проволоки на один метр спирали.
- Для стыковки полотен сетки делают несколько дополнительных спиралей.
Механизм натяжения при производстве рабицы
Готовую сетку крепят к деревянным или стальным столбам проволочными хомутами. Сеточное полотно, сделанное из неоцинкованной стали, рекомендуется покрасить.
