Таймер включения и выключения электроприборов: важная и полезная часть «умного дома»
Развитие концепции умного дома привело к появлению большого количества устройств, использование которых позволяет автоматизировать процессы управления основными системами. Внедрение разнообразных приборов, осуществляющих автоматический контроль, помогает отслеживать продолжительность использования того или иного устройства для последующей экономии. Одним из таких новшеств является розетка с таймером включения и выключения электроприборов. Материал от редакции Homius расскажет, что это такое, как организована работа подобного гаджета, какие разновидности бывают, а также познакомит с популярными моделями.
Что такое таймер в розетке, где он используется
Настройка автоматического включения или выключения электрических приборов или систем, которые также требуют для работы подключения к источнику питания, помогает, в первую очередь, сэкономить на коммунальных счетах. Розетки с электрическим таймером – это возможность организовать работу приборов в соответствии с потребностями пользователя, что очень удобно, например, при проживании в своём доме для включения системы отопления, насоса или полива лужайки в определённые временные интервалы.
Основная масса представленных на рынке бытовых устройств с таймером, внешне ничем не отличается от стандартных розеток. Единственная разница в том, что в них присутствует система отсчёта времени. Она может быть механического или электронного типа. В первом случае, для управления реле времени, таймер придётся выставлять вручную посредством специального рычажка. При электронном типе пользователю необходимо программировать блок для выставления интервалов включения по дням или даже неделям.
Более простым вариантом является установка отдельного таймера включения и выключения приборов, купить который можно в магазине электрики или радиотоваров. В этом случае он устанавливается непосредственно на пути прохождения проводки, но предназначается для аналогичных целей, как и розетки со встроенными приборами учёта времени.
ФОТО: cdek.market Простой по типу, но сложный по установке таймер монтируется непосредственно в электрическую цепь
Использование указанных устройств подходит для решения большого количества задач. На первом месте – экономия электричества. Можно настроить прибор таким образом, что во время отсутствия людей дома (в будние дни, когда все на работе), питание будет отключаться, что особенно важно при наличии нагревательных систем.
Вторым назначением данного типа устройств является автоматизация управления питанием. Это свойство пригодится аквариумистам, для которых важно, чтобы насосы, фильтры, компрессоры запускались в определённое время для создания комфортных условий обитания питомцев.
ФОТО: 4.bp.blogspot.com Устройства для включения или отключения используются во многих областях
Розетка с таймером может являться частью системы безопасности дома. При длительном отсутствии хозяев имеется возможность настроить реле таким образом, чтобы периодически включался свет, создавая эффект присутствия, что может отпугнуть потенциальных грабителей.
ФОТО: aquafishes.net Профессиональные аквариумисты могут использовать таймер для автоматизации процессов насыщения воды кислородом
Разновидности розеток с таймером включения и выключения, которые можно купить
Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе.
ФОТО: 220volt.com.ua Механические модели – самый простой тип прибора для включения/отключения электричества
Механический таймер включения и выключения электроприборов
Простой вариант, который функционирует по принципу обычного часового механизма. Пользователю требуется только, словно будильник, завести прибор на определённое время. После того, как реле обратного отсчёта времени отработает, произойдёт включение или отключение питания.
К сведению! Большинство механических таймеров-розеток работает с запасом не более суток, что не позволяет считать прибор полностью автоматическим.
Механические модели также можно разделить на два типа: имеющие рычаг, посредством которого осуществляется выставление времени, или кнопки, используемые для программирования срабатывания.
ФОТО: static-eu.insales.ru Электрические таймеры позволяют выставлять время на сутки и на неделю
Таймер розеточный электронного типа
Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.
ФОТО: www.fiyatgrafik.com Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку
Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:
- Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
- Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.
К сведению! Электронные таймеры для розетки 220 В работают полностью бесшумно, поэтому не создают неудобств и являются практически незаметными.
ФОТО: conrad.ru Таймер на дин-рейку может быть как электрическим, так и аналоговым
Таймер на дин-рейку
Ещё одной разновидностью таймеров для управления электрическими приборами в доме или квартире является реле, которое монтируется на дин-рейку или, проще говоря, встраивается в линию проводки щитка. Внутри также имеется простейший программатор для выставления режима работы. Существует возможность настройки как суточной, так и недельной программы.
ФОТО: квант-спб.рф Электрические таймеры имеют встроенный аккумулятор для сохранения настроек
Статья по теме:
Розетка с таймером: где применяется умный гаджет, виды конструкции и их возможности, отличия электронных и механических моделей, а также их настройка и установка времени, обзор нескольких лучших моделей — читайте в публикации.
Преимущества и недостатки розеток с таймером обратного отсчёта
Любое устройство или прибор обладает положительными и отрицательными сторонами, что связано с особенностями конструкции или работы. Розетки с таймером также имеют свои плюсы, но не лишены и недостатков.
К числу положительных моментов можно отнести следующие (которые больше подходят для электронных систем учёта времени):
- точность регулировки временного интервала до минуты;
- недельные устройства дают возможность выставления заданной программы для определённого дня недели;
- наличие возможности автоматического или ручного включения;
- электрические модели являются энергонезависимыми благодаря встроенной батарее;
- наличие автономной программы более чем на 2 года работы.
ФОТО: noteboox.de Многих пользователей отпугивает кажущаяся сложность настройки прибора
Недостатками розеток со встроенными таймерами считаются:
- невозможность выставить значения времени на срок более суток (для механических устройств);
- зависимость от источника питания (также для механики);
- сложность точной настройки у электрических моделей.
ФОТО: electrikexpert.ru Главным недостатком «механики» является зависимость от питания
На что обращать внимание при выборе таймера времени электронного
При покупке следует определиться не только с типом прибора, но также обратить внимание на основные технические характеристики и параметры, влияющие на работу устройства:
- Временные рамки программирования. Здесь всё просто. Если требуется управлять напряжением только на протяжении суток, выбирается простая механическая модель. При необходимости недельного или даже месячного управления, выбирается электронный вариант с наличием соответствующих опций.
- Точность. Данная характеристика больше актуальна для механических моделей. Хотя для большинства задач, которые ставятся перед таймерами, точность до секунд не важна. Для оптимального показателя необходимо выбирать изделия проверенных производителей.
- Нагрузка. В зависимости от нагрузки сети необходимо выбирать соответствующее устройство. Есть модели, которые выдерживают нагрузку в 7 А, 10 А и 16 А. Выбор показателя будет зависеть от мощности, которую потребляет устройство, запитанное через данную розетку.
- Количество линий программирования. Этот параметр показывает, сколько устройств может быть замкнуто на таймер. Самые простые образцы поддерживают всего один прибор, более продвинутые модели имеют 2 и более линии.
- Пыле- и влагозащищённость. Некоторые устройства могут иметь дополнительную защиту от негативного воздействия факторов внешней среды. Это характерно для таймеров, предназначенных к использованию на открытом воздухе.
ФОТО: images.esellerpro.com Существуют образцы, имеющие надёжную защиту от внешних факторов для уличного использования

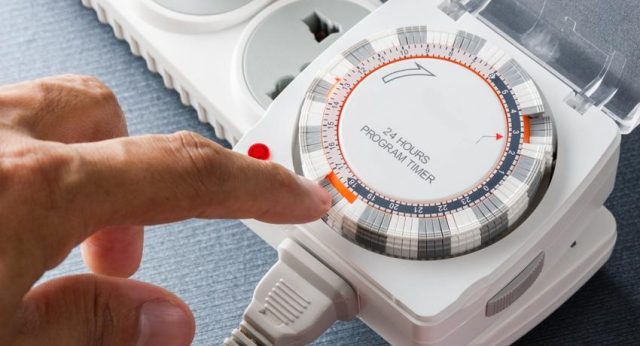

Как настроить суточный механический таймер
Поскольку механические устройства относятся к самым простым, то с их настройкой не должно возникать проблем. На каждом таймере имеется крутящийся циферблат для выставления текущего времени. Далее, путём его проворачивания по часовой стрелке, требуется выставить промежутки времени, через которые будет осуществляться подача энергии на выбранный прибор.
К сведению! Циферблат крутится только по часовой стрелке, иначе велика вероятность повреждения механизма.
ФОТО: i.ebayimg.com Настройка механического устройства заключается в выставлении временных промежутков путём поворота циферблата
Практически во всех моделях каждый час разбивается на равные отрезки по 15 минут. После выставления нужной периодичности, таймер просто включается в розетку, после чего в него подключается прибор.
ФОТО: stroy-podskazka.ru Инструкция содержит подсказки по настройке таймера
Настройка электронных устройств
Процесс настройки электронных моделей более сложный. Каждый прибор комплектуется инструкцией по эксплуатации, в которой приводится правильная схема выставления времени.
ФОТО: mcgrp.ru Перед настройкой важно сбросить все имеющиеся программы
Особенности настройки таймера электронного ТЭ-15 ИЭК в соответствии с инструкцией по применению
Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:
- После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
- Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
- Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
- Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
- Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».
ФОТО: vlt-m.ru При установке подобного прибора внутрь щитка потребуется помощь электрика
Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений. Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель.
ФОТО: i.simpalsmedia.com Masterclear – удобная и простая модель для установки в розетку
Настройка таймера Masterclear согласно инструкции по эксплуатации
Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:
- Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
- Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
- Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
- Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
- Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
- Выход из меню программирования осуществляется кнопкой Clock.
К сведению! Розетка Masterclear имеет 8 различных программ, которые можно настраивать в соответствии с собственными потребностями.
ФОТО: image.dhgate.com Установка таймера – это способ экономии потребления электричества для любого прибора
Приобретение таймера для розетки является необходимым шагом при желании экономить и необходимости автоматизировать процессы включения/выключения электрических приборов. Купить самую простую механическую модель можно по цене от 230 рублей. За продвинутые электрические таймеры продавцы просят уже несколько тысяч. Но если провести подсчёты сэкономленного электричества, приобретение быстро себя окупит. Ещё раз увидеть тонкости настройки можно из представленного видео.
Инструкция по настройке реле времени sinotimer
Цифровой таймер SINOTIMER TM618N-2 (7 дней, 220 В, 16 А)
Каталог
Показать каталог
Цифровой таймер SINOTIMER TM618N-2 (7 дней, 220 В, 16 А)
Настройка часов
Необходимо установить текущий день недели и время. Для этого нажмите и удерживайте кнопку CLOCK часов и нажимайте кнопки:
WEEK – для выставления дня недели. Нажимайте на кнопку WEEK до того, пока в верхней части дисплея не загорится значение, соответствующее текущему дню недели.
- SU – воскресенье;
- MO – понедельник;
- TU – вторник;
- WE – среда;
- TH – четверг;
- FR – пятница;
- SA – суббота.
HOUR – для выставления часов, и MIN – для выставления минут.
Программирование таймера
Для программирования автоматического включения и выключения нагрузки, нажмите на кнопку РROG. Кнопкой WEEK выбираются дни недели, по которым данное правило включения и отключения будет работать. Возможен выбор, как нескольких предустановленных значений, так и выбор всех дней в недели, либо любого отдельного дня.
Кнопкой HOUR выставляем часы, кнопкой МIN – минуты срабатывания таймера (аналогично настройке часов).
Первая цифра на дисплее в режиме программирования таймера – порядковый номер программы. Всего их может быть 16.
Для каждой из программ есть два режима – вкл (ON) и выкл. (OFF). Переключение между режимами производится кнопкой РROG. Когда на дисплее горит индикатор ON – мы настраиваем время срабатывания резе на замыкание. При индикации OFF на дисплее – настраиваем время срабатывания реле на размыкание.
Для выхода из режима программирования нажмите CLOCK.
Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать соответствующую программу и нажать на кнопку RECALL.
Кнопка MANUAL позволяет вручную замкнуть или разомкнуть реле (при замкнутом загорается красный индикатор, и на дисплее горит сегмент «ON» (лампочка), при разомкнутом – на дисплее горит сегмент «OFF» (лампочка перечеркнута) и красный индикатор не горит), либо выбрать режим авто (по расписанию) на дисплее горит сегмент «AUTO».
Для полного сброса устройства достаточно нажать на кнопку R.
Подключение реле
К контактам INPUT подключается 220V. Контакты реле работают в режиме ключа и замыкаются в ручном, либо в автоматическом режимах.
Недельный программируемый таймер TM-615 (TНС-16A)
Данный таймер предназначен для включения/выключения нагрузки 220В, 16А по заданной программе. Вы можете управлять включением освещения, отопления, различных двигателей, насосов, оборудования и устройств в автоматическом режиме через заданный промежуток времени. Таймер имеет 17 команд на временном отрезке — 168 часов (неделя). Вы можете запрограммировать свой алгоритм на каждый день недели или установить суточный алгоритм, который будет затем выполняться каждый день. Важно следить, чтобы временные промежутки не накладывались друг на друга при программировании.
Реле времени устанавливается на Дин-рейку, имеет режимы работы (кнопка Manual):
1) принудительное включение
2) принудительное отключение
3) автоматический режим (по заданным программам)
Также имеется встроенная батарейка, которой хватает на несколько лет, за счёт чего поддерживается текущее время и сохраняются настройки при пропадании напряжения.
Рекомендуется в самом начале работы сбросить все предыдущие настройки (кнопка Reset).
Данный таймер предназначен для включения/выключения нагрузки 220В, 16А по заданной программе. Вы можете управлять включением освещения, отопления, различных двигателей, насосов, оборудования и устройств в автоматическом режиме через заданный промежуток времени. Таймер имеет 17 команд на временном отрезке — 168 часов (неделя). Вы можете запрограммировать свой алгоритм на каждый день недели или установить суточный алгоритм, который будет затем выполняться каждый день. Важно следить, чтобы временные промежутки не накладывались друг на друга при программировании.
Реле времени устанавливается на Дин-рейку, имеет режимы работы (кнопка Manual):
1) принудительное включение
2) принудительное отключение
3) автоматический режим (по заданным программам)
Также имеется встроенная батарейка, которой хватает на несколько лет, за счёт чего поддерживается текущее время и сохраняются настройки при пропадании напряжения.
Рекомендуется в самом начале работы сбросить все предыдущие настройки (кнопка Reset).
Программируемая розетка Sinotimer
Упаковка
Товар поставляется в простенькой картонной коробке, без каких либо надписей. Лишь сбоку торговая маркировка со штрихкодом
Внутри коробки в полиэтиленовом пакете лежит розетка-таймер, вилка которой обернута слоем картона
Комплектация
Комплект поставки минимальный: таймер и кратенькая инструкция на английском языке
Внешний вид
Розетка изготовлена из прочного белого негорючего пластика, гнезда штепселя закрыты защитными шторками красного цвета, форм-фактор посадочного гнезда — евровилка с заземлением
Штепсельная часть сконструирована под аналогичную евровилку с толстыми штырями
Над розеткой расположен небольшой монохромный ЖК дисплей без подсветки, под которым находятся два ряда кнопок. Основные символы времени крупные, читаются легко.
На дисплее уже горит какое-то время. Внутри установлен небольшой бэкап аккумулятор, о чем свидетельствует информация из таблички с техническими характеристиками на обратной стороне таймера
Технические характеристики
Допустимая нагрузка 16A / 360W
Напряжение 120 В или 230 В
Уставка времени 1 мин (12/24 часов смены формата)
Программирование
Первым делом нужно подзарядить встроенный аккумулятор. Для этого включаем таймер на несколько часов в сеть. Затем нужно установить текущее время. Для этого необходимо нажать и удерживать кнопку CLOCK затем последовательно нажимая WEEK, HOUR и MINUTE соответственно устанавливаем день недели, часы и минуты.
Одновременное нажатие CLOCK и TIMER меняет режим отображения времени 24/12 AM/PM.
Аналогично установке текущего времени производится настройка сценариев срабатывания таймера, только в этом случае сначала нажимается кнопка TIMER, затем устанавливается либо определенный день недели
либо таймер будет срабатывать ежедневно
либо выбирается какое то чередование дней (до 16 комбинаций).
Затем устанавливается время включения таймера, после чего время выключения. Всего доступно к запоминанию 10 программ. В конце выбирается режим работы таймера: ON – включен постоянно, OFF – выключен постоянно, AUTO – работа в запрограммированном режиме таймера. Память энергонезависимая, производитель гарантирует больше 100 часов работы батареи. По факту таймер пролежал у меня больше месяца без подключения к электросети и время на дисплее не сбилось, так что кратковременные отключения напряжения установленным программам таймера не страшны.
Внутреннее устройство
Корпус таймера довольно легко разбирается, нужно открутить всего лишь два шурупа с обратной стороны
Внутри все очень прилично. Никаких соплей и непропаянных контактов. Силовые провода имеют внушительное сечение, охотно верю, что заявленные 16 ампер таймер выдержит легко.
Вывод
Впечатления от эксплуатации данной розетки с таймером SINOTIMER остались положительные, изготовлена розетка качественно, программируется легко и интуитивно понятно, при отключении электроэнергии настройки не сбрасываются, функции коммутации нагрузки устройство выполняет исправно.
Купить розетку с таймером SINOTIMER можно ЗДЕСЬ
Sinotimer TM919-2 реле с таймером на DIN рейку 220В, 30А
Обычно отгружается в течение:
—> Мощность потребителя до 5000Вт!
Sinotimer TM919-2 реле с таймером на DIN рейку 220В, 30А для потребителя до 5000 Вт и на Din-рейку.
Sinotimer TM-919-2 реле таймер 220В назначение
Sinotimer TM919-2 таймер включения реле предназначен для управления нагрузкой 220В, 30А по заданному времени, в том числе и по дням недели. Электронный таймер реле имеет до 16 программируемых режимов. Основное отличие от модели Sinotimer TM-615H-2 (тоже на 30А) это схема подключения — вместо трех контактов у TM919 реле их пять.
Технические характеристики умного реле с таймером включения — выключения Sinotimer TM919
- Напряжение на входе: AC 200-250 В;
- Максимальное напряжение и ток нагрузки на выходе: АС 220В, 30А;
- Максимальная мощность потребителя: 5000 Вт;
- Собственное потребление 5 Вт максимум;
- Программируемый диапазон: от 1 мин до 168 часов;
- Ресурс батарейки до 3 лет (контролирует время и память) 1.2V/40mA;
- Временная погрешность +/- 2 сек в день;
- Встроенный LCD дисплей;
- Масса чистая/с упаковкой: 170гр/220гр;
- Габариты: 86,5х36х68,5мм;
- Относительная влажность до 95%;
- Установка на 35мм Дин-рейку;
- Рабочая температура: -10 — 50°C.
Sinotimer TM-919 инструкция на русском
Назначение кнопок на панели управления
- Кнопка P: Просмотр программы и настроек;
- Кнопка Manual: Выбор работы реле ON- включено принудительно, Auto- автоматическая работа согласно программы, OFF- принудительно отключено;
- Кнопка с пиктограммой часов: Вызов опции настройки текущего времени;
- Кнопка D+: Установка дня недели;
- Кнопка H+: Установка часов;
- Кнопка M+: Установка минут;
- Кнопка Reset: Сброс всех настроек;
- Индикатор ON когда светится нагрузка включена, когда не светится нагрузка отключена.
Настройка таймера рекомендуется со сброса всех настроек (кнопка Reset).
Установка часов
Нажмите и удерживайте кнопку с пиктограммой часов и дополнительно кнопку D+ или H+ или M+ в зависимости, что нужно установить (день недели, часы или минуты).
Программирование таймера реле Sinotimer TM-919
- Нажмите кнопку P. На дисплее отобразится 1on (первая программа включения нагрузки);
- Нажмите кнопку D+ для выбора любой из 15 комбинаций дней срабатывания программы;
- Нажмите кнопку H+ или M+ для установки часов и минут включения нагрузки;
- После окончания настройки 1on нажмите кнопку P – на дисплее отобразится 1off (время отключения нагрузки первой программы). Произведите настройку времени отключения также, как и время включения;
- Комбинация дней включения и отключения должна быть одинаковой;
- Повторите процедуру программирования согласно пункту 3 для последующих 17 программ (при такой необходимости);
- Когда установка завершена нажмите кнопку с пиктограммой часов для возврата на главный экран таймера.
Просмотр установленных программ
Нажмите кнопку P несколько раз для просмотра нужной программы из 16 возможных. Когда производится какая-либо настройка и не производится никаких нажатий в течение 10 секунд, дисплей возвращается в исходное состояние (главный экран таймера).
Краткая инструкция для таймера SINOTIMER TM618N-2
Удержание кнопки CLOK – переключение 12-24 часа
Удержание кнопки CLOK + WEEK – Установка текущего дня недели
Удержание кнопки CLOK + HOUR – Установка текущего времени в часах
Удержание кнопки CLOK + MIN – Установка текущего времени в минутах
Кнопка MANUAL – OF – отключить таймер
AUTO – работа по установленному таймеру
ON – всегда включен
При нажатии кнопки PROG – попадаем в меню настройки программ
Пример:
1 ON
— Выбираем день недели и времени включения таймера нажатием
нажатием кнопок WEEK – HOUR – MIN
При повторном нажатии кнопки — PROG видим на дисплее –
1 OFF
— Выбираем день недели и времени отключения таймера нажатием
нажатием кнопок WEEK – HOUR – MIN
И так устанавливаем необходимое количество таймеров.
(Всего доступно 16 ячеек памяти таймера)
Кнопка RECALL – сбрасывает все запрограммированные включения таймера.
Кнопка R – Сбрасывает все, включая настройки текущего времени!
При длительной паузе между нажатиями кнопок, дисплей таймера возвращается в
стандартный режим отображения.
Светодиод на корпусе таймера, (при свечении) сигнализирует о включенной нагрузке
Схема электрическая, включения таймера TM618N-2 .
L+N – подключение (в розетку) Load – подключенная нагрузка.
Что такое таймер включения и выключения электроприборов
Таймер включения и выключения электроприборов позволяет организовать работу бытовой техники, освещения, отопления и прочих систем в доме в соответствии с потребностями владельца. Все это возможно при условии, что устройство подобрано и настроено правильно. Статья поможет разобраться в особенностях розеток с разными типами таймеров, подобрать оптимальный вариант для дома, самостоятельно осуществить наладку или изготовить конструкцию своими руками.
Что такое таймер включения и выключения электроприборов
Устройство, которое контролирует подачу электричества на приборы, внешне выглядит как обычная розетка. От стандартного разъема отличается наличием встроенного таймера. Существуют модели с механическим принципом действия или на электронном управлении. Последние имеют кнопки контроля и цифровой дисплей. В продаже встречаются электро-таймеры, которые не являются частью розеток. Эти устройства устанавливаются непосредственно в систему проводки или подключаются к группе приборов. Они контролируют работу вентиляторов, насосов и других видов оборудования.
Согласно заданному графику, таймер отключает/подает напряжение в розетку
Сфера применения розеток с таймером включения и отключения
Таймер в первую очередь был разработан для экономии электрической энергии. Он обеспечивает отключение нагревательных приборов на время, когда жильцы дома отсутствуют и нет необходимости в отоплении. Перед возвращением владельцев система запускается. Таймер активирует приборы за несколько часов до прихода жильцов, чтобы за это время температура в помещениях достигла комфортной отметки. Этот принцип применяется в современных системах «умный дом». Они не только осуществляют климат-контроль, но и регулируют работу освещения, сигнализации и т.д.
Обратите внимание! Не все производители розеток с таймером включения и выключения света рекомендуют контролировать работу отопительных приборов в автоматическом режиме. Перед покупкой обязательно нужно изучить инструкцию производителя.
Циклические таймеры подходят для наружного освещения, которое будет включаться и выключаться по определенному расписанию. Этот тип приборов позволяет автоматизировать работу системы полива на дачном участке, обеспечивая регулярный уход за садом, огородом, газоном. Особое значение имеют таймеры для аквариумов, где установлены:
- лампы освещения;
- компрессоры;
- фильтры.
Все эти приборы обеспечивают необходимые условия для содержания живности в террариуме или аквариуме, поэтому их работа должна подчиняться строгому расписанию. Возможности таймеров позволяют управлять даже оборудованием, установленным в бассейне.
Розетки с циклическим таймером включения и выключения электроприборов используются для создания иллюзии присутствия людей в пустом доме. В какой-то степени подобные устройства обеспечивают защиту от взлома, давая понять злоумышленникам, что хозяева не уехали, даже если это не так. В этом случае розетка настраивается так, чтобы график отключения и включения света был не слишком жестким, а с некоторыми отклонениями. Таким образом, создается впечатление, что система работает не автоматически и освещение включают люди.
Розетки с таймером выключения, которые называются интервальными, работают по принципу устройств, установленных в электрических плитах и стиральных машинах. Повернув ручку, можно установить определенный отрезок времени. По его истечении реле автоматически отключает подачу тока на прибор.
Как работают розетки со встроенным таймером: принцип действия
Розетки, укомплектованные таймером, предназначены исключительно для того, чтобы контролировать работу домашнего электрического оборудования. Чтобы понять принцип действия, достаточно рассмотреть один из простых примеров с участием обычного теплового вентилятора. На панели управления можно задать время, когда происходит его включение и выключение. Например, если жильцы покидают дом утром в 9:00, то в этот момент подача электричества на прибор автоматически прекращается и возобновляется лишь вечером, когда они возвращаются с работы в 17:00.
С помощью таймера приборы могут отключаться от сети на время отсутствия хозяев
Полезный совет! Если настроить запуск устройства до прихода людей примерно за 1 час, таймер подключит вентилятор в 16:00, и за это время помещение полностью прогреется. К моменту, когда жильцы вернутся с работы, в доме будет тепло и комфортно.
Розетку можно настраивать не только на несколько часов вперед, но и на сутки, и даже на неделю. Установив соответствующую программу, можно на продолжительный срок забыть о ручном управлении, ведь тепловой вентилятор будет работать самостоятельно. Разъемы, укомплектованные таймером, могут применяться для регулировки электрического отопления. Это возможно при определенных условиях. Установка розетки допускается лишь в том случае, если система собрана из электрических конвекторов, которые не зависят друг от друга.
Согласно инструкции, розетки с таймером могут использоваться для управления любыми электрическими приборами в рамках современной системы «умный дом». Если немного модернизировать схему и включить в общую цепь устройство с отсчетом времени, можно полностью контролировать работу наружного освещения. Розетка программируется так, чтобы парковые светильники включались, например, в 20:00, а выключались в 05:00. Такая система избавляет от нерациональной растраты электричества. Это приблизительный пример настройки таймера включения света, точное время зависит от сезона. Зимой солнце заходит гораздо раньше, а всходит — позже.
Можно установить включение приборов (например, обогревателей) к приходу домочадцев
Виды розеток с таймером включения и выключения
Существующие виды устройств классифицируются по разным признакам. Они отличаются друг от друга способом монтажа, необходимыми для правильной работы условиями, принципом действия, циклом переключения и функциональными особенностями. Основная категория устройств включает следующие разновидности:
- механические;
- электронные;
- умные разъемы GSM.
Каждая из них имеет свои преимущества и недостатки, а также особенности настройки и применения.
Механические таймеры включения и выключения электроприборов
Таймеры механического типа отличаются самой простой конструкцией и доступной стоимостью. Эти устройства укомплектованы циферблатом, который по всему периметру разделен на равные сектора. Основные преимущества таких розеток заключаются в низкой цене и простоте использования. К существенным минусам можно отнести ограничения в отношении настроек. Все параметры, согласно инструкции, механическим таймерам задаются ежедневно. Причем делать это придется самостоятельно, поэтому потребуется вникнуть в особенности данного процесса.
Важно! Сами параметры также четко ограничиваются. Переключение системы возможно только с определенным повтором, например, каждые 15 или 20 мин.
Размеры стандартного механического таймера включения и выключения
Принцип действия напоминает работу часового механизма. Сначала устройство нужно завести на определенное время. Когда система отсчета достигнет установленный отметки, электрический прибор будет выключен или, наоборот, включен. В продаже встречаются две разновидности розеток. В одном случае таймер настраивается с помощью рычага, который следует повернуть до нужной отметки. Аналогичным образом регулируются старые модели стиральных машин активаторного типа.
Во втором случае устройство «программируется» с помощью кнопок. Каждая из них отвечает за определенный промежуток времени. Стандартно минимальный интервал для кнопочного таймера — 15 минут. Иногда одно нажатие равно 30 минутам. Кнопки можно активировать отдельно каждую, или комбинировать их путем одновременного включения. В таком таймере может присутствовать от 48 до 96 различных режимов.
Как работает установленный в розетке электронный таймер
Разъемы с электронным таймером представляют собой более сложный и усовершенствованный вариант розеток, укомплектованных системой отсчета. Такие устройства обладают расширенным функционалом, поэтому их называют программаторами в прямом смысле этого слова. Некоторые модели розеток с электронным таймером могут предложить до 140 рабочих режимов с различными параметрами.
Электронные устройства бывают двух видов:
- Суточные — модели способны поддерживать работу на протяжении суток (24 ч) с повтором заданных параметров каждый день. Этот режим не очень удобен. Расписание жильцов дома может измениться, поэтому придется каждый раз корректировать программу.
- Недельные — главное достоинство таких моделей заключается в возможности выставить определенный рабочий ритм на каждый день недели или группировать их в зависимости от расписания.
В продаже встречаются модели со встроенным датчиком движения. Срабатывание устройства можно настроить на определенный отрезок времени, например, в часы, когда на улице сумерки или уже темно. Подключив такой таймер к системе наружного освещения, можно получить источник дежурного света, который будет включаться, реагируя на движение.
Обратите внимание! Все электронные системы отсчета имеют стандартный набор кнопок. Поэтому у розеток с таймером включения и выключения инструкция по настройке и пользованию практически одинакова.
Особенности умных программируемых розеток с таймером GSM
Программируемые розетки-GSM называют умными потому, что они являются одним из компонентов системы «умный дом». Внешне эти устройства выглядят как обычные накладки. На корпусе нет экрана или кнопок. Умные розетки с таймером управляются несколькими способами:
- через приложение;
- посредством SIM-карты;
- с помощью пульта.
Чтобы контролировать работу систему посредством SIM, нужно вставить карточку в гаджет и создать шаблоны SMS. Руководствуясь этой информацией, система будет отправлять владельцу сообщения. Управление через приложение осуществляется с помощью смартфона. Для этого на телефон нужно установить соответствующий софт, а также иметь доступ к сети интернет.
Умным GPS таймером можно управлять удаленно с помощью мобильного телефона
Удобство GSM-розеток заключается в том, что их можно контролировать удаленно. Расстояние может быть абсолютно любым. Управлять программируемым девайсом можно даже с противоположной части земного шара. Для этого достаточно иметь активное интернет-подключение или стабильный сигнал мобильной сети. Наличие удаленного доступа одновременно является и преимуществом, и недостатком. Если возникнут проблемы с интернет соединением, невозможно будет контролировать систему. Умные розетки многофункциональны. Некоторые модели имеют большой список опций, однако стоимость таких устройств довольно высокая.
Классификация таймеров на розетках по диапазону срабатывания
Каждая модель рассчитана на определенный период работы, после чего происходит автоматическое срабатывание, и система переключается на другой режим (с подачей электричества или без него). По диапазону срабатывания таймеры бывают:
- суточными;
- недельными;
- астрономическими.
Суточные устройства срабатывают ежедневно в одно и то же время, которое было установлено при настройке. Их обычно применяют в качестве таймеров света, регулирующих работу системы на дачных и приусадебных участках, в скверах и парковых зонах.
Важно! На протяжении года продолжительность светового дня меняется, поэтому суточные таймеры нуждаются в регулярной корректировке настроек.
Розетка с таймером производителя Feron
Разъемы с недельным циклом рассчитаны на переключение системы в определенные дни. Возможности этих устройств пригодятся в тех случаях, когда требуется отключить все приборы. Например, в офисе, когда здание остается пустым в субботу и воскресенье, необходимости в электричестве просто нет. Недельные таймеры также позволяют включать систему сигнализации в необходимое время.
По принципу действия астрономические устройства во многом похожи на суточные. Они отличаются лишь более удобной системой использования, поскольку не требуют регулярной перенастройки параметров вручную. Все подсчеты осуществляются в автоматическом режиме без участия человека. Из-за улучшенного функционала стоимость таких таймеров значительно выше.
Как правильно выбрать таймер для розетки: основные критерии и лучшие модели
При покупке устройства нужно обращать внимание не только на тип системы отсчета (механическая или электронная), но и на технические характеристики выбранной модели. От рабочих параметров будет зависеть дальнейшая эксплуатация, а также срок службы таймера.
Основные критерии выбора:
- настраиваемый диапазон времени — если напряжение нужно контролировать только на протяжении одного дня, стоит отдать предпочтение механическим моделям. Реле времени в розетках с электронным управлением позволяет задавать рабочие настройки на неделю вперед или даже целый месяц. При покупке обязательно нужно обращать внимание на наличие этих опций;
- точность — этот параметр в большей степени касается механических таймеров. С другой стороны, особой необходимости в том, чтобы соблюдать время вплоть до секунды, нет. Высокой точностью обладают изделия, выпущенные надежными производителями;
- нагрузки — у каждой электросети своя нагрузка, в продаже можно найти большой выбор устройств, способных выдержать силу тока 7, 10 или 16А. Модель подбирается с учетом мощности прибора, который будет подключен к розетке с реле времени и питаться от сети через нее;
- количество доступных линий — по этому параметру можно определить, сколько приборов получится подключить к таймеру. Простейшие модели рассчитаны всего на одно устройство, в улучшенных изделиях бывает 2 и более линии программирования;
- степень пыле- и влагозащиты — в некоторых разъемах имеется дополнительная защита от негативного воздействия извне. Такими возможностями наделены таймеры, которые эксплуатируются в уличных условиях.
Обратите внимание! Выполнив правильную настройку розетки с таймером, можно сэкономить до 30-40% электрической энергии.
Подбираем оптимальную розетку: рейтинг лучших моделей с таймером
На рынке представлен огромный ассортимент розеток, укомплектованных системой отсчета. Во многом качество товара зависит от бренда, который его производит. От надежности компании-изготовителя зависят и другие параметры, такие как ремонтопригодность, срок службы, функционал.
Суточный таймер бренда Legrand
- Theben;
- Rubetek;
- Legrand;
- Redmond,
- Berker;
- TP-Link;
- Feron;
- Телеметрика;
- DigiTop;
- Elektrostandard.
Если продукция выпущена под известным брендом, значит товар в большинстве случаев соответствует стандартам качества. Китайские устройства абсолютно непредсказуемы. Однако и среди них встречаются достойные модели. Чтобы не ошибиться, нужно внимательно изучать комментарии. Многие пользователи положительно отзываются о китайской модели Feron TM22, инструкцией предусмотрен немалый диапазон возможностей. В их числе контроль вытяжки, системы полива, освещения и отопительных батарей. Именно поэтому она возглавляет список лучших моделей.
Рейтинг лучших моделей:
| Место в рейтинге | Модель | Рабочее напряжение, В | Максимальная нагрузка, кВт | Тип таймера | Страна-производитель | Гарантия, мес. |
| 1 | Feron TМ22 | 230-240 | 3,5 | Электронный, многорежимный | Китай | 12 |
| 2 | Feron TМ32 | 220-240 | 3,5 | Механический, суточный | Китай | 6 |
| 3 | HS Electro T-10Ц | 220-340 | 1,5 | Электронный, с возможностью настройки разных интервалов | Украина | 6 |
| 4 | Horoz Electric Toimer-2 | 220-240 | 3,5 | Электронный, недельный | Турция | 6 |
| 5 | Lemanso LM676 | 230-240 | 3,5 | Электронный, недельный | Китай | 12 |
Как пользоваться розетками с таймером: рекомендации по настройке
Все однотипные разъемы с таймером имеют одинаковое устройство. Поэтому инструкция по их настройке выглядит примерно одинаково, независимо от марки и модели.
Как пользоваться розетками с таймером (механическим или электронным):
- Электронные приборы настраиваются с помощью кнопок, расположенных на корпусе (Таймер, День, Неделя, Включить, Выключить, Авто, Часы, Минуты). К каждой модели прилагается подробная инструкция, где описан этот процесс.
- Розетки с механическим таймером — для настройки нужно вращать барабан с разметкой, которая определяет интервал времени и цикличность прибора.
Обратите внимание! Модели, которые ставятся на ДИН-рейку, имеют поворотные регуляторы. С их помощью каждый параметр задается отдельно.
Настройка механической розетки с таймером: инструкция по эксплуатации
У механических моделей самая простая конструкция. Поэтому с их настройкой обычно не возникает проблем. Все устройства имеют крутящийся барабан с циферблатом. С его помощью задаются все параметры.
Самым простым в использовании является механический таймер
Процесс настройки большинства механических моделей выглядит следующим образом:
- Для начала нужно тщательно изучить инструкцию, которая прилагается к устройству в коробке. В ней производитель информирует пользователей о возможностях прибора и рассказывает, как его правильно настроить.
- Необходимо установить отметку на разъеме с таймером на текущее время. При этом регулятор нужно вращать очень осторожно, чтобы не сломать его в процессе. Производители рекомендуют совершать движение только по часовой стрелке. Таким образом, вероятность случайно повредить барабан практически исключается, что позволяет значительно продлить срок службы изделия.
- Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум.
После того, как время срабатывания установлено, можно включить прибор, который будет контролироваться, в розетку.
Настройка электронного таймера Masterclear: инструкция производителя
Masterclear — одна из самых популярных розеток с функцией отсчета времени. Высокий спрос на продукцию этого производителя объясняется тем, что разъемы имеют более понятную систему настройки в сравнении с другими фирмами.
Двойная розетка Masterclear с таймером включения/выключения
Как настроить розетку с таймером электронного типа:
- Чтобы заданные настройки сохранились в памяти прибора, в нем установлена встроенная батарея. Сначала нужно ее зарядить.
- Все установленные ранее настройки нужно сбросить. Для этого предназначена красная кнопка. Обычно она слегка утоплена и располагается под дисплеем.
- Удерживая клавишу «Clock», нужно выставить время. Не отпуская эту кнопку, следует нажать на «Hour», чтобы указать часы, и «Minute» — минуты. Клавиша «Timer» позволяет изменить формат, в котором будет отображаться время.
- Аналогичным образом осуществляется настройка дней недели. Удерживая клавишу «Clock», нужные параметры задаются с помощью кнопки «Week».
- Чтобы настроить цикл, согласно которому будет происходить включение и выключение, следует нажимать клавишу «Timer» до тех пор, пока на экране не появится надпись — «Включить» («ON»). После этого выставляются необходимые часы, минуты и дни недели.
- Функция отключения настраивается точно так же. Только нужно дождаться, когда при нажатии кнопки «Timer» появится надпись — «Выключить» («OFF»).
- Чтобы выйти из меню настроек, нужно нажать клавишу «Clock».
Обратите внимание! В розетке Masterclear предусмотрено 8 программ. Они позволяют более тонко настраивать таймер, чтобы полностью контролировать работу электрических приборов.
Для настройки таймера Masterclear можно использовать одну из восьми встроенных программ
Как самостоятельно изготовить таймер: схемы и рекомендации
Электрические устройства для контроля подачи тока имеют разную конструкцию. Релейные считаются самыми надежными. Также встречаются симисторные и тиристорные. Подключающий элемент на общей схеме может располагаться в нескольких местах:
- спереди;
- сбоку;
- сзади;
- присоединяться с помощью отдельного разъема.
Для настройки времени может использоваться потенциометр, переключатель, кнопки.
Способы создания реле времени в розетке 220В своими руками
Если предполагается эксплуатация устройства при нагрузке 220В, нужно брать диодные варианты, которые укомплектованы магнитным пускателем. Контроллер собирается из таких элементов:
- тирристор;
- диоды (4 шт.), под 1А и 400В на выходе;
- сопротивление (3 шт.);
- пусковая кнопка;
- конденсатор с емкостью 0,47 мФ.
Принцип действия такой схемы довольно простой. После нажатия пусковой кнопки происходит замыкание сети и начинается зарядка конденсатора. В этот момент тирристор находится в открытом состоянии. Когда зарядка конденсатора завершается, он закрывается. В результате этого прекращается подача электричества и прибор отключается.
Чтобы скорректировать работу, можно подобрать соответствующую мощность конденсатора и резистор сопротивления (R3).
Обратите внимание! Для маломощных электроприборов можно не устанавливать магнитный пускатель. В этом случае напряжение смогут преобразовать присутствующие в схеме тиристор и диодный мост.
Можно использовать и такой вариант:
- Один из контактов диодного моста вместе с выключателем кинуть на 220В.
- Второй контакт диодного моста соединяется с выключателем.
- Тиристор ВТ 151 подключают к резисторам сопротивления (1500 и 200 Ом), а также к диоду.
- Оставшиеся контакты диода и резистора 200 Ом подключают к конденсатору. Параллельно с ним включается сопротивление на 4300 Ом.
Создание своими руками реле времени на таймере 555NE
Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:
- клеммники винтового типа;
- диод;
- плата размером 65х35;
- резистор;
- паяльник для точечных соединений;
- программный файл Sprint Layout;
- биполярный транзистор типа n-p-n.
В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.
Таймер, изготовленный своими руками
Как работает эта система:
- Нажатием кнопки выполняется запуск.
- Схема замыкается и на прибор дается напряжение.
- Загорается лампочка и запускается процесс отсчета времени.
- Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.
Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.
Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.
