Ремонт телевизора SUPRA STV-LC1504W
Модель STV-LC1504W встречалась в ремонте в трёх вариантах комплектации.
Вариант 1:
Mainboard JUG7.820.037-2, и LCD-панель HT150X02-100.
Вариант 2:
Mainboard JUG7.820.510-5 и LCD-панель HT156WX1-100.
Вариант 3:
Mainboard JUG7.820.638-2 (CH-L07A-V1.22) и LCD-панель M156B1-L01.
Блок питания AYP160001, либо CEC-126007.
Общие рекомендации по ремонту TV LCD
SUPRA с шасси JUG7.820.510-2, как и другие телевизоры, целесообразно начать ремонтировать с внимательного осмотра внешних и внутренних элементов и модулей. По некоторым внешним признакам изменения состояния некоторых элементов иногда появляется возможность сделать предположения о характере дефекта, а так же определить дальнейшее направление поиска неисправности. Если обнаруживаются кольцевые трещины в пайках выводов элементов или оборванные соединительные дорожки, вспухшие конденсаторы или обуглившиеся резисторы — всё это может являться характерными признаками причин или последствий уже известной типовой неисправности.
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания FSP048-2PI04 и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, что характерно для определённых моделей SUPRA. В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа (ключей) , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора STRW6525, которую проверить можно лишь заменой на новую или заведомо исправную.
Если при включении SUPRA STV-LC1904W нет изображения, либо оно появится на секунду и пропадает совсем, но звук есть, скорее всего неисправны либо лампы подсветки, либо преобразователь их питания (инвертор). Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.
Ремонт или диагностика материнской платы JUG7.820.510-2 следует начать с проверки стабилизаторов или преобразователей питания её микросхем. При необходимости, следует обновить ПО (программное обеспечение). Ремонт платы и замена микросхем MST718BE-LF, 24LC32 , 4803A , CSC2314F , TEA2025B производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard JUG7.820.510-5 показан на рисунке ниже:
JUG7.820.510-5 может применяться в телевизорах:
SUPRA STV-LC1504W (Panel HT156WX1-100), SUPRA STV-LC1910W (Panel HT185WX1-100).
Внешний вид блока питания
Основные особенности устройства SUPRA STV-LC1504W:
Установлена матрица (LCD-панель) HT156WX1-100.
Для питания ламп подсветки применяется инвертор WYIV-009, управляется ШИМ-контроллером TL494. В качестве силовых элементов инвертора применяются ключи типа ME4542.
Формирование необходимых питающих напряжений для всех узлов телевизора SUPRA STV-LC1504W осуществляет модуль питания AYP160001, либо его аналоги c использованием микросхем PWM SOT23-6 и силовых ключей типа FQPF6N60C.
MainBoard — основная плата (материнская плата) представляет собой модуль JUG7.820.510-5, с применением микросхем CPU: MST718BE-LF; TEA2025B LA72700 PT2314 MX25LV016 AOZ8006 TDA9885T / TDA9886T MP2309 MP1484 и других.
Тюнер TAF6-C2121VH обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Хот-свап или горячая замена платы на WD Palmer
Сплошь и рядом приходится слышать от «умных» заказчиков — поменяйте мне головы на жёстком диске, а файлы я сам считаю. На эту тему даже видео на нашем Youtube канале было. Сегодня решил описать ещё одну ситуацию, которая встречается после замены блока голов, на примере дисков Western Digital семейства Palmer, о которых уже не раз упоминалось в заметках на сайте.
Из Санкт-Петербурга пришёл HDD WDC WD10SMZW-11Y0TS0 с повреждённым в результате залипания блоком голов. Проблема в том, что после замены БМГ в области служебной информации, там где записан микрокод (прошивка) диска, обнаружились нечитаемые сектора, которые не «лечились» перезаписью, в результате чего диск не мог самостоятельно инициализироваться даже в технологическом режиме. В таких ситуациях используется трюк, именуемый «Hot Swap», или «горячая замена», когда плата электроники инициализируется на не имеющем аппаратных проблем исправном диске, а затем переносится на гермоблок диска, с которого необходимо считать информацию, без снятия с платы (контроллера) питания.
Для проведения операции по хот-свап, очевидно, надо подготовить свап-донора, т.е. записать на исправный диск нужные части служебки (микрокода) диска-пациента и добиться его старта и нужной для чтения пользовательской области инициализации. Не смотря на то, что в ПЗУ Палмеров, в отличии от например WD FBLite, нет критичных для работы адаптивных таблиц (как мы решали эту проблему читать тут), на WD Palmer хватает своих нюансов. Первое, это конечно аппаратно заблокированная на плате электроники (PCB) работа с микрокодом, второе — это особенности построения таблиц трансляции чтения LBA, где из-за применения технологии Shingled Magnetic Recording TRIM, при нарушении взаимосвязей между «классическим» транслятором и таблицами изменений, диск при обращении к любому сектору начинает считать его незаполненным и отдавать сигнатуру 00h, не производя фактического чтения сектора.
Не раз писал, что вопросы в духе «а у вас был опыт решения проблемы с. » не имеет никого смысла. Не важно, был опыт или нет. Куда важнее способность эмпирического приобретения такового. Тут опыта не было, и пришло время его получить.
Для экспериментов было закуплено сперва два, а потом докуплен третий, исправных диска.
Первым делом считали из служебной области всё, что можно. Модули, треки, ABA регионы (причём размер регионов был выставлен не по SA SPT а по фактическому объему, на всякий случай), ПЗУ. Далее было принято управленческое решение диск с серийным номером WD-WXA1EB79X7XH назначить «пациентом», произвести на него запись всех сезонов сериала The Sopranos, в правильном переводе, само собой, после записи считать изменённые модули SMR транслятора, отформатировать служебную область по обеим головам, физически прописав всю ABA нулями, и начать пытаться прочитать этот диск со свапа.
Пишем на плату диска, который будет «исправным клоном» ПЗУ от «пациента». Диск стартует с пустым паспортом.
При попытке записи в служебку получаем ошибку Device Error Detected: DISK SERVO WRT FLT BAD PARITY DETECTED ERROR. Чтобы её убрать надо прогрузить в ОЗУ оверлеи 10h, 11h и 1Bh. После загрузки диск начинает определяться заводским псевдонимом:
WDC ROM MODEL-PALMER-
WDC-ROM SN# XYZ—-
Теперь можно писать в служебку. Но, записав ABA регион (т.е. микрокод или т.н. «прошивку») полностью и передёрнув питание видим, что диск вместо того, чтобы определиться паспортом «пациента», отдаёт пустой. После прогрузки оверлеев определяется-таки паспортом пациента но после переноса платы на пациентскую «банку» и попытке прочитать 0-й сектор MBR видим:
Очевидно, транслятор не собрался. Начинаем копать глубже и достаточно быстро выясняется, что в технологическом режиме нет записи, а в ряде случаев и чтения по 1-й голове. Ошибка: Device Error Detected: DISK DAM ERROR. Скорее всего проблема в сбое при инициализации именно в этом. С пониманием причины проблемы пришло и понимание как её обойти.
Записав на диск для swap инициализации всё, что нужно, из служебки пациента, после старта и перед прогрузкой оверлеев нужно аппаратно заблокировать запись и чтение из служебной области. После загрузки оверлеев снять блокировку, изменить карту голов в ОЗУ с 0-1 на 0-0, чтобы избежать «спотыкания» диска на ошибке по 1-й голове, инициализировать изменение командой Soft-Reset, остановить мотор командой Spin Down, не снимая питания и интерфейса перенести плату на гермоблок «пациента», подать команду Spin Up. Если на этом моменте произвести попытку чтения 0-го сектора то вместо отработанного TRIM-ом ответа будет ошибка UNC.

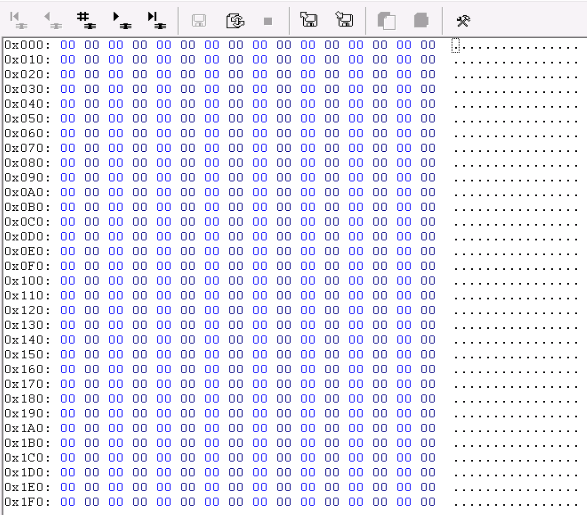

Так происходит из-за ошибочной с точки зрения диска карты физических голов в ОЗУ. Возвращаем карту на 0-1, как и было, даём Soft-Reset и:

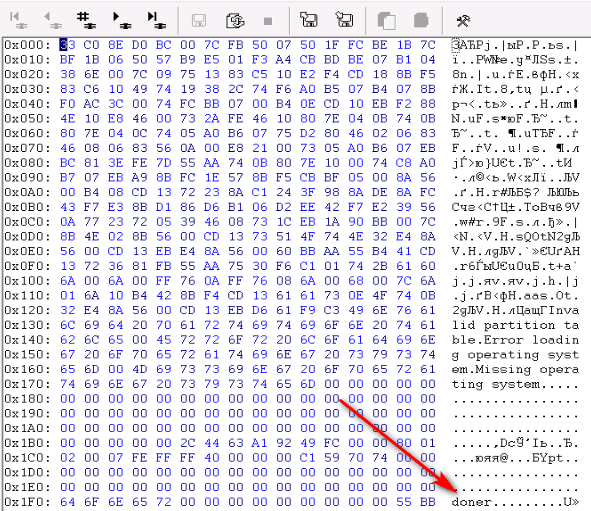

Содержимое сектора валидно, стрелкой указана метка, которая была прописана в MBR «пациента» для дополнительного контроля правильности чтения.
Читать так же:
Убили ПЗУ на WD FbLite — можно ли восстановить данные?
История восстановления данных на внешнем диске Western Digital семейства FbLite с убитой в очередной «Лаборатории №1» микросхемой ПЗУ
WD Rainier RE WD1005FBYZ, WD1005VBYZ, WD2005FBYZ, WD2005VBYZ
Ремонт и восстановление WD Rainier RE Arch7 моделей WD1005FBYZ, WD1005VBYZ, WD2005FBYZ, WD2005VBYZ
Ремонт телевизионного инвертора своими руками
Инвертор в телевизоре представляет собой устройство для для запуска и стабильной работы люминесцентных ламп подсветки ЖК панели. Обеспечивает постоянство свечения этих источников света в течение длительного времени и эффективно управляет их яркостью. Может быть выполнен в виде одного или двух отдельных блоков (master/slave), а также располагаться вместе с блоком питания на единой плате. При самостоятельном ремонте инвертора телевизионного приемника необходимо знать функции, которые он выполняет.
Задачи телевизионного инвертора:
- преобразование постоянного напряжения 12 — 24 вольта в высоковольтное переменное
- стабилизация и регулировка тока ламп
- регулировка яркости подсветки
- обеспечение защиты от перегрузок и короткого замыкания
- Лампы подсветки не включаются
- Лампы подсветки включаются на короткое время и выключаются
- Нестабильная яркость и мигание экрана
- Инвертор периодически не включается после длительного простоя
- Неравномерность засветки экрана при 2-х инверторной схеме
Электрическая схема простого инвертора на 2 лампы подсветки
Устройство реализовано на ШИМ контроллере U1 (OZ960), двух сборках полевых транзисторных ключей (u1, u2) и высоковольтных трансформаторах Т1, Т2. Через разъем CN1 подается питание 12 вольт (F1), команда на включение (ON/OFF), и постоянное напряжение (Dimm) для регулировки яркости. Узел защиты (D2, D4, D5, D6) проводит анализ тока или напряжения на выходе устройства и вырабатывает напряжения перегрузки и обратной связи (ОС), поступающие на ШИМ. В случае превышения одним из этих напряжений порогового значения происходит блокировка автогенератора на U1, а инвертор будет находиться в состоянии защиты. Узел блокируется при пониженном напряжении питания, при «просадке» питающего напряжения в момент включения нагрузки, при перегрузке преобразователя или коротком замыкании.
Характерные признаки неисправности инвертора
Особенности ремонта инверторного блока
При диагностике неисправностей, связанных с корректной работой инвертора, следует прежде всего убедиться в отсутствии пульсаций питающего напряжения и его стабильности. Обратить внимание на прохождение команд запуска и управления яркостью подсветки с материнской платы. Исключить влияние ламп подсветки, используя их эквивалент в случаях, когда проблема не ясна. Воспользоваться возможностью снять защиту с инвертора на время ремонта для определения дефектной детали. Не забывать о внимательном визуальном осмотре платы и о том, чем пользуется каждый профессиональный телемастер при ремонте телевизоров на дому, — измерениями напряжения, сопротивления, емкости с помощью специальных приборов или тестера.
Иногда при внимательном осмотре платы можно увидеть «сгоревшие» детали, которые подлежат замене. Очень часто выходят из строя полевые транзисторные ключи, но, порой, их замена не всегда приводит к положительному результату. Работоспособность блока может восстановиться на неопределенное время, а потом неисправность может повториться снова. Вы устранили следствие, но не причину. Поэтому, не зная тонкостей ремонта этих устройств, можно потерять много времени и сил для их восстановления. И, если есть сомнения в успехе дела, вызовите мастера, который уже много раз чинил подобные устройства и знает все «подводные камни и мели» благодаря накопленному опыту и профессиональным знаниям.
Слабым звеном в составе инверторных блоков считаются высоковольтные трансформаторы. Работа в условиях высоких напряжений требует особого качества сборки этих компонентов и предъявляет высокие требования к свойствам изоляции. Кроме того, следует сказать, что трансформаторы во время работы подсветки могут ощутимо нагреваться.Такие дефекты, как обрыв или межвитковое замыкание обмоток у этих деталей, явление обыденное. Диагностика этих элементов может быть затруднена тем, что замыкание или обрыв могут наблюдаться только в рабочем режиме, а «прозвонка» их в обесточенном состоянии не выявит у них проблем. Здесь на помощь может прийти перемена местами сомнительного и исправного трансформатора и дальнейший анализ ситуации.
В разных телевизорах используются инверторы с разным числом трансформаторов. В малогабаритных аппаратах в инверторе могут стоять 2 — 4 трансформатора, в телевизорах больших диагоналей, особенно прежних лет выпуска, встречалось количество однотипных изделий числом до 20. Естественно, большое их количество снижает надежность схемы в целом, поэтому в современных моделях их использование сведено к минимуму за счет инновационных технических решений.
Признаком неисправности инвертора в большинстве случаев является отсутствие изображения на экране телевизора при наличии звука. Однако возможны ситуации, когда телевизор, попытавшись включиться, снова переходит в дежурный режим или начинает мигать светодиодами на передней панели, а звук в этом случае не появляется. Характер дефекта другой, а источником может быть все тот-же блок инвертора. В некоторых моделях телевизоров присутствует сигнал обратной связи с инвертора на процессор материнской платы, сигнализирующий о сбоях в его работе. Не получив подтверждения от инвертора, что с ним все в порядке, процессор изменяет режим работы телевизора на дежурный или выводит сообщения об ошибках через светодиодные индикаторы. У некоторых производителей после определенного числа неудачных запусков система может перестать подавать команду на включение подсветки до сброса ошибок или очистки памяти.
Инвертор представляет собой сложное электронное устройство, самостоятельный ремонт которого может вызвать определенные трудности. Эти блоки для телевизоров диагоналей от 26 дюймов и выше «привязаны» к конкретной ЖК панели и являются, по мнению производителей, единым устройством (вместе с блоком T-con). Очень редко на эти изделия можно найти электронные схемы, а на контроллер матрицы вообще никогда. Поэтому даже профессионалу при диагностике этой аппаратуры приходится вспоминать опыт ремонта аналогичных устройств, руководствоваться общими принципами их схемотехнических решений и пользоваться базой даташитов на микросхемы драйверов подсветки и ключевые транзисторы. Если вы решились на ремонт инвертора своими руками, но что-то пошло не так, вызывайте мастера, который в сжатые сроки и недорого решит проблемы с работоспособностью вашего телевизора.
Исповедь радиовандала
Если вы смотрели мультсериал Futurama, то, возможно, помните, как робота Бендера обуяла алчность, и он продал своё тело из титана, когда цены на него резко выросли. Так вот, именно этот эпизод я вспоминаю, когда сдаю радиодетали в скупку.
Для тех, кто не в теме.
Практически в любом электронном компоненте, будь то транзистор или микросхема, присутствуют драгоценные металлы: золото, серебро, платина, палладий, иридий и др. Эти металлы можно извлечь из бэушных и старых радиодеталей, а затем вторично использовать.
По счастью мне в руки попало несколько печатных плат с "золотыми" микросхемами и иной радиолом. До этого я не интересовался сдачей радиодеталей, да и позолоченных микрух в глаза не видел. Большое количество морально устаревших и однотипных радиодеталей мне не нужно, и я решил их сдать. Ну, и, тем самым, немного подзаработать. Так я стал радиовандалом и перешёл на сторону зла .
На фото – интегральный стабилизатор, микросхема КР142ЕН1Б в корпусе из "розовой" керамики с позолотой! Именно из таких микросхем можно добыть золото, поэтому их и принимают на переработку.
В каких радиодеталях есть золото?
Микросхемы, содержащие золото встречаются не часто, но всё же их можно встретить в старой радиоаппаратуре. Покажу лишь некоторые из них.
Это "розовые пиджаки" – дешифраторы 514ИД2 (аналог К514ИД2) с позолоченными выводами. По маркировке видно, что они изготовлены в 1992 году.
Вот эти дешифраторы 514ИД1 уже постарее будут, а, именно, 1988 года "рождения". Золотишка на них побольше. Взгляните на "пузо".
Вот так выглядят золотые микросхемы 564 серии (К564). На этом фото: Арифметико-логическое устройство – микросхема 564ИП3 (аналог К564ИП3) и сумматор 564ИМ1 (1КИМ1).
Микросхемы 564ЛС2 (К564ЛС2). Плёнка на выводах – это лак. Скупают их по цене где-то 15 – 20 рублей штука.
Отряд жёсткой логики – микросхемы 564ЛЕ5 (1КЛЕ5). У них золотые ножки и пузо. На рынке их принимают за 10-12 рублей штука. Кстати, микросхемы в таких корпусах довольно компактные, их можно использовать в самодельных конструкциях. Выйдет дорого и сердито.
Вот так выглядят микросхемы 564ЛЕ5, 564ЛП2, 564ТМ2, 1КЛА8 (564ЛА8), 564ЛА7 (1КЛА7), 1КЛА9 в корпусе типа "золотая коробочка".
Для тех, кто не знает, микросхемы серий К564 (564), К176, К561, К1561 являются аналогами. Выпускались в различных корпусах. Например, микросхему К176ЛА7 я видел только в пластиковом корпусе. А её аналог 1КЛА7 (она же 564ЛА7, К564ЛА7) видел как в пластике, так и в металлическом корпусе с золотыми выводами.
Вообще, как я понял, микросхемы серии К564 военной приёмки маркируют без первой буквы К.
Логические микросхемы 109ЛИ1. Это 6-ти входовый элемент "И" для работы на низкоомную нагрузку.
А это уже светодиодные семисегментные индикаторы АЛС314А (в красном корпусе) и 3ЛС321Б1. Выводы их позолочены. Кроме этого кристалл каждого светодиода внутри индикатора соединяется с выводами тонкой проволочкой из золота.
Если к вам в руки попадут такие индикаторы, то советую оставить себе несколько штук. Особенно мне нравятся миниатюрные АЛС314А. Где-то видел, что на таких индикаторах один умелец собрал наручные часы !
Транзисторы, однако, также таят в себе реальную ценность! На фото транзистор КТ602Б с позолоченным пузом. Увидите похожий транзистор – обязательно приберите. Я, например, встречал жёлтое "пузо" у транзисторов 2Т608Б, 2Т603А, 2Т312Б и других.
У некоторых транзисторов жёлтый драгметалл находится внутри, например, у мощного транзистора КТ808. Чтобы до него добраться, у транзистора спиливают шляпку.
Я был слегка удивлён, когда обнаружил золото даже в транзисторах КТ814 – КТ817! Если раскусить корпус транзистора, то можно обнаружить позолоченное основание. Вот такое.
Сдал около трёх сотен таких по цене где-то 3-5 рублей за штуку. Но, в некоторых партиях транзисторов такой позолоты нет, всё зависит от "древности" изделия. Также в более старых изделиях основание позолочено полностью, а не как на фотографии – только половина.
Транзисторные оптопары 3ОТ127А.
Когда я увидел вживую "золотые" микросхемы и транзисторы, то был немного удивлён. Вы бывали в магазинчиках, где торгуют ювелиркой? Кольцами, цепочками, серьгами? Обычно это небольшой уголок в каком-нибудь крупном магазине. Так вот цвет этих "ювелирных" изделий сильно отличается от цвета позолоченных ножек и пуза "золотых" микросхем.
Вот тогда-то в мою голову закралась мысль о качестве этих ювелирных изделий. Так что, если среди читателей есть девушки, то советую хотя бы раз поглядеть на позолоченные контакты разъёмов или "золотые" микросхемы. Будет с чем сравнивать. Вот разъём СНП30P-B и его позолоченные контакты.
Россыпь таких контактов выглядит очень шикарно. На колечко бы хватило .
Конечно, для нанесения позолоты на корпус микросхем используется не чистейшее золото, да и слой позолоты может быть мизерный. Как мне сказали на рынке, один старый транзистор по содержанию золота перетянет горсть "золотых" микросхем типа К564ТМ2.
Известно, что чистота контакта напрямую влияет на надёжность электронного устройства. Поэтому контакты разъёмов, панелек покрывают тонким слоем золота. Оно не окисляется даже при нагреве, устойчиво к воздействию кислорода, серы, кислот. Например, позолоченные контакты я обнаружил в панельках для микросхем РС-40-7.
А также в панельках РС-28-7.
Обычно один позолоченный контакт оценивают в 1 рубль. Так что на 5-10 панелек РС-40-7 можно сходить в кино.
В миниатюрных переключателях ВДМ1-8, ВДМ1-2 контакты также покрыты слоем позолоты.
Один вывод переключателя также оценивают в 1 рубль. Я оставил несколько штук таких переключателей себе. Очень жаль отдавать на лом такие детали. Можно сказать, что их надёжность подкреплена самым ценным товаром на Земле – золотом!
Сквозь прозрачный пластик корпуса ВДМ1-2 видна характерная желтизна токоведущих контактов.
Во всевозможных тумблерах, переключателях, переменных резисторах и реле контакты покрывают сплавами платины, иридия. В общем, везде, где имеет место многократная механическая нагрузка и износ. Золото не используют по причине его низкой механической прочности. Переключатели ВДМ1-2, видимо, исключение. Скорее всего, они рассчитаны на небольшое число переключений.
Золото в импортных радиодеталях
К импортным радиодеталям скупщики относятся с недоверием, но несмотря на это принимают и их. Если у вас завалялись процессоры от компьютеров или материнские платы, то их тоже можно сдать. Материнские платы, как правило, принимают на вес. Дёшево, мне предложили по 150 руб. за кило, но это лучше, чем если бы эта плата гнила на свалке.
У меня даже нашёлся древний процессор Intel ® Pentium ® под Socket 7, который был установлен в каком-то промышленном компьютере.
На ютубе нашёл видео о том, как из подобных процев добывают золото. Видео очень интересное. Чел потрошит компьютерный лом, а народ в комментариях рассуждает о том, насколько это выгодно, ведь чистота золота бывает разная, а, следовательно, и его цена. В общем, советую к просмотру.
Зачем микросхемы покрывают золотом?
Дело в том, что золото – это благородный металл. Он с трудом образует химические соединения даже при нагревании, устойчив к кислотам. Эти качества обеспечивают чистоту и надёжность контакта. Отсутствие агрессивных примесей гарантирует сохранность и качество контакта спустя длительный срок эксплуатации аппаратуры.
В связи с этим, корпуса и выводы микросхем покрывают слоем позолоты.
А где в микросхемах золото, если они в пластиковом корпусе?
Золото обладает хорошей электропроводностью, легко паяется мягкими припоями. Пластично и вытягивается в очень тонкую проволоку (1 грамм Au
3,5 км. проволоки). И самое интересное, это то, что легко сплавляется с кремнием и германием! Чем, как не золотой проволокой соединять кремниевый чип и внешние выводы?
Именно поэтому кремниевый чип в микросхемах подключают к внешним выводам золотой проволокой. Золотую проволочку от чипа к выводам легко разглядеть сквозь прозрачный пластик светодиода. Я, например, сумел её сфоткать в мигающем светодиоде.
Во времена СССР драгметаллов для производства электронных компонентов не жалели, особенно для электроники специального назначения. Тогда, как и сейчас, на каждый тип электронного изделия составлялась документация. В ней указывалось, какие металлы, и в каком количестве идут на производство одного элемента.
Если у кого-то сохранился старый отечественный магнитофон (например, «Романтика»), то в инструкции к нему можно обнаружить страничку с таблицей. В ней указано содержание и количество драгметаллов в начинке данного аппарата.
В последствие это облегчило "оценку" принимаемого на переработку изделия. Именно поэтому скупщики предпочитают детали советского периода, к импорту относятся с лёгким недоверием.
Где можно сдать радиодетали?
Сдать радиодетали на лом можно на любом радиорынке. Наверняка уже видели вывески вроде «Куплю радиодетали дорого». Приносите своё добро скупщику (есть на каждом радиорынке), он озвучивает цену 1 единицы для каждого типа радиодеталей. Если цена вас устраивает, то отдаёте своё добро скупщику, он считает или взвешивает. Взамен вы получаете кэш (т.е наличку). Такова схема. Можно также отправлять посылки с деталями почтой специальным фирмам, но я не пробовал.
Как вы думаете, что больше всего любят скупщики радиодеталей? Транзисторы? Нет. Микросхемы? Неа. А что?! Они обожают обычные керамические конденсаторы серии КМ4, КМ5, КМ6.
Дело в том, что в этих конденсаторах в достаточном количестве содержится платина и палладий. Один килограмм конденсаторов КМ стоит в районе нескольких десятков тысяч рублей!
Вот так выглядят конденсаторы КМ5.
Также ценятся "рыжики", конденсаторы КМ6 оранжевого цвета. Я сдавал те, что на фото и скупщик их взял без вопросов. Но стоит понимать, что при непонятной маркировке даже такие конденсаторы могут не взять. Я, например, видел похожего цвета конденсаторы в китайских усилителях.
Конденсаторы принимают на вес и без выводов (откусываются). Даже если у вас 20 грамм, то взвесят и купят. Говорят, что чем больше принесёшь, тем выше цену дадут за 1 грамм. Честно говоря, я в это не верю. Всё зависит от скупщика и ценового "сговора" на радиорынке. Все скупщики на рынке знают друг друга и между ними есть определённая договорённость. Как мне объяснили, все они сдают выкупленные детали одному человеку, который регулярно приезжает и скупает всё добро уже оптом.
Схема такого бизнеса довольно проста. Скупаешь в розницу по низкой цене, затем продаёшь оптом представителю фирмы от аффинажного завода. На разнице зарабатываешь. Как то так.
В любом случае, сдавая радиодетали, нужно понимать, что их стоимость зависит не только от цены драгметалла на Лондонской бирже и курса доллара в конкретный день, но и от скупщиков. А они тоже хотят жить. Это их бизнес. Поэтому прежде чем сдавать своё добро в первом же ларьке скупщика, советую пробежаться по радиорынку и поузнавать расценки на то, что у вас есть. Я, например, выявил целую "сеть" скупщиков, которые принимают детали очень дёшево.
Если школьный курс химии для вас не прошёл даром, то в голову стукнет вполне логичная мысль: "А почему бы самому не извлечь драгметаллы из радиодеталей и продать?". Насколько знаю, за это можно получить ата та. Дело в том, что нарушение правил сдачи драгметаллов государству карается 192 статьёй УК РФ (глава 22).
Перечень радиоэлектронных изделий, которые принимают на переработку (скупают) довольно велик. Это и реле, и транзисторы, и переключатели, тумблера, конденсаторы, переменные резисторы, реостаты, индикаторы, радиолампы, и даже печатные платы! Всё, что содержит драгметаллы в достаточном количестве. Но в большинстве случаев, это, как правило, радиодетали, произведённые во времена Советского Союза.
Под занавес сего повествования, отмечу.
Я не приветствую радиовандализм. После развала союза началась лихорадка по уничтожению советского наследия. Под этот каток попало и электронное оборудование. Многие тогда сделали нехилые бабки на розничной скупке и оптовой продаже деталей, содержащих драгметаллы. С тех пор прошло уже немало лет, но бизнес на скупке радиодеталей ещё живёт.
Я за грамотную утилизацию. Электроника – это кладезь драгметаллов и редких химических элементов. Мне приятно, что даже на старом барахле, которое обычно выкидывают на свалку, можно немного заработать. Полученные деньги можно пустить на покупку более нужных деталей.
