LCD LG 32LD650 — нет сигнала на HDMI_1
после подключения «на горячую» на входе HDMI_1 пишет «нет сигнала», однако подключение в меню телевизора определяется, а на компьютере определяется модель монитора.
при этом остальные входы HDMI работают нормально.
схема проблемного места:
1. учитывая вышеописанные симптомы, что неисправно скорее всего: микросхема или может быть и обвязка (на схеме в ней видно два транзистора) ?
2. где на Украине (нахожусь в Харькове) можно приобрести такую микросхему? пока что поиски были безуспешны.
3. на данной модели, и как видно из схемы, предусмотрены 4 HDMI входа. однако на плате запаяны только три из них, а под четвертый есть место. что будет, если запаять четвёртый? увидит ли его софт телека?
Проверка микросхем мультиметром: инструкция и советы
Чтобы проверить микросхему радиолюбители используют такие устройства, как мультиметры, специальные тестеры, осциллографы. Однако в простых случаях вполне можно и без всего вышеперечисленного. Для успешной проверки необходимо хотя бы примерно знать устройство микросхемы, какие сигналы и напряжения должны поступать на ее входы и формироваться на ее выходах. Рассмотрим вероятные сценарии проведения проверочных работ.
Способы проверки
Существует несколько способов, позволяющих проверить микросхему на работоспособность.
Внешний осмотр
Если микросхема установлена на плате и выпаивать ее нежелательно, то необходимо осуществить ее визуальный осмотр. При внимательном изучении можно обнаружить очевидные дефекты. Таковыми могут быть перегоревшие контакты, обгоревшие и отпавшие провода, трещины на корпусе, обгоревшие обвесные компоненты. Если видимых повреждений не обнаружено, необходимы более сложные действия.
Проверка работоспособности с помощью мультиметра
Следующий шаг проверки – диагностика цепей питания системы. Для этой цели используется мультиметр. Для уточнения выводов питания рекомендуется заглянуть в datasheet на микросхему. Плюс в нем обозначается как VCC+, минус – VCC-, общий провод – GND. Минусовый щуп мультиметра подводится к минусу устройства, плюсовой щуп – к плюсу. Если напряжение соответствует норме для данной системы, то цепи питания устройства являются рабочими. Если обнаружены проблемы, то цепь питания отпаивают и проверяют ее исправность. Если она исправна, то проблема заключается в самой микросхеме.
Выявление нарушений в работе выходов
Если микросхема имеет несколько выходов и хотя бы один из них неработоспособен или функционирует некорректно, вся схема не сможет выполнять назначенные функции.
Проверку выходов мультиметром начинают с измерения напряжения на выводе интегрированного в микросхему источника опорного напряжения Vref. Его номинальное напряжение указывается в сопроводительных документах на устройство. На этом выводе должно присутствовать постоянное напряжение установленной величины. Если напряжение ниже или выше этого значения, то внутри устройства происходят нештатные процессы.
Если в микросхеме присутствует времязадающая RC-цепь, то на ней в рабочем режиме должны происходить колебания. В даташите указывается вывод, на котором предусмотрены такие колебания. Проверочные работы в данном случае осуществляют с помощью осциллографа. Его общий щуп устанавливается на минус питания, измерительный щуп – на RC-вывод. Если при проведении измерений обнаруживаются колебания установленной формы, то устройство исправно. Отсутствие колебаний или их неправильная форма свидетельствуют о проблемах в микросхеме или времязадающих элементах.
Если микросхема выполняет функции управляющего компонента, то на выходном управляющем выводе (или нескольких) должны присутствовать соответствующие сигналы. По datasheet определяют, какой вывод является управляющим. Вывод или выводы проверяют с помощью осциллографа таким же способом, как времязадающие RC-цепи. Если сигнал на этих выводах присутствует и соответствует заданной форме, то данная микросхема является полностью работоспособной. Если же сигнал отсутствует или его форма отличается от нормальной, необходимо проверить управляемую цепь, так как причиной неисправности может быть именно она. Если управляемая цепь исправна, то микросхема неработоспособна и ее необходимо заменить.
Влияние разновидности микросхем на способы проверки
Способ и сложность проверочных работ во многом зависит от типа схемы:
- Самые простые для проверки мультиметром являются микросхемы серии КР 142, имеющие три вывода. Проверка осуществляется подачей напряжения на вход и его измерением на выходе. На основании этих измерений делается вывод об исправности системы.
- Более сложные для проверки – микросхемы серий К 155, К 176. Для проверочных мероприятий понадобятся: колодка и источник питания с определенным уровнем напряжения, который подбирается под конкретную систему. На вход подается сигнал, контролируемый на выходе с помощью мультиметра.
- При необходимости проведения более сложных проверок используют не мультиметры, а специальные тестеры, которые можно собрать самостоятельно или купить в магазине радиоэлектроники. Тестеры позволяют проверить прозвонкой исправность отдельных узлов схемы. Данные проверки обычно отображаются на экране тестера, что позволяет сделать вывод о работоспособности отдельных элементов устройства.
При проведении проверок работоспособности микросхемы необходимо смоделировать нормальный режим ее работы. Для этого подаваемое напряжение должно соответствовать нормальному уровню, который соответствует конкретной системе. Проверять микросхемы на исправность рекомендуется на специальных проверочных платах.
TDA19997HL
TDA19997HL Характеристики
TDA19997HL Datasheet PDF
- TDA19997HL Datasheet PDF — ELECTRONIC COMPONENTS DISTRIBUTOR 26 Страница, 328 KB 2012-07-24 Посмотреть
TDA19997HL Аналоги
TDA19997HL Сопутствующие товары
ST Microelectronics Усилитель звуковой частоты 16-DIP (0.300", 7.62mm) Audio Amp Speaker 1CH Mono 5.5W Class-AB 16Pin Power DIP Tube
TDA19988BET/C1,118 NXP Оптоволокно и устройство оптической связи 64-TFBGA Transmitter 1TX 64Pin TFBGA T/R
TDA19978BHV/15/C1 NXP LFQFP Digital Receiver 144Pin HLQFP T/R —
TDA1904
ST Microelectronics Усилитель звуковой частоты 16-DIP (0.300", 7.62mm) Audio Amp Speaker 1CH Mono 4.5W Class-AB 16Pin Power PDIP Tube
TDA1910
TDA19997HL параметры（）, TDA19997HL datasheet на русском PDF и TDA19997HL схема включения, Скачать вручную（26，328KB）. Ты можешь использовать TDA19997HL даташит на русском поиск датчик TDA19997HL характеристики схема подключения и TDA19997HL характеристики. понимать TDA19997HL схема включения как работает и TDA19997HL Описание какие на русском. TDA19997HL чем заменить: TDA19997HL аналог отечественный и TDA19997HL аналоги. FindIC Может предоставить TDA19997HL купить, TDA19997HL reference manual на русском.
Как проверить мультиметром стабилизаторы напряжения 7805, 17-33 и подобные? Показываю на примерах
Практика
В цепях питания многих современных устройств стоят стабилизаторы напряжения. Обычно это 7805, 7812 и другие. Они нужны для того, чтобы поддерживать стабильное выходное напряжение, получая на вход более высокое.
Номинал выходного напряжения зачастую можно определить по маркировке на корпусе радиокомпонента, например, 7805 — 5 В, 7812 — 12 В, а 17-33 — 3.3 В. Для того, чтобы проверить стабилизатор напряжения, нужно на вход подать напряжение определенного номинала и замерить напряжение на выходе. В этой статье я проверю исправность имеющихся у меня стабилизаторов L7812AB2T и 17-33G.
Проверка стабилизатора напряжения L7812
Прежде чем начинать проверку, нужно определиться со значением входного напряжения, а также с распиновкой данного стабилизатора. В этом поможет даташит.
Как можно увидеть, на левый вывод (input) нужно подать плюс питания, а на центральный (gnd) минус. Для того, чтобы снять выходное напряжение, нужно красный щуп мультиметра присоединить к правому выводу (output), а черный к центральному (gnd). Входное напряжение должно быть не более 35 В.
Для удобство припаяю к выводам стабилизатора проводники.
Я буду использовать имеющийся у меня блок питания от какого-то устройства, так как лабораторный блок питания я еще не собрал. На блоке питания есть маркировка, которая показывает, что плюс находится в середине коннектора, а минус на его крайней части. Обращайте внимание на этот момент, так как иногда эти значения противополжны.
Свободные концы припаянных к выводам проводников я закрепил следующим образом: Плюсовой скрутил, сложил пополам и вставил внутрь коннектора, а минусовой намотал на его корпус.
Установив на мультиметре режим измерения постоянного напряжения до 20 В и сняв выходное напряжение, я получил значение 12.12 в, что говорит о том, что данный стабилизатор исправен, он стабилизировал и понизил входное напряжение до 12 вольт, как и должен был.
Проверка стабилизатора напряжения 17-33G
Стабилизатор на 3.3 в имеет другую распиновку выводов, о чем говорит нам справочная информация. Таким образом, левый вывод — это минус питания или земля (gnd), центральный вывод это плюс выходного напряжения (output), а правый вывод — это плюс входного напряжения (input). Максимальное входное напряжение составляет 20 В, так что мой блок питания подходит для проверки данного компонента.

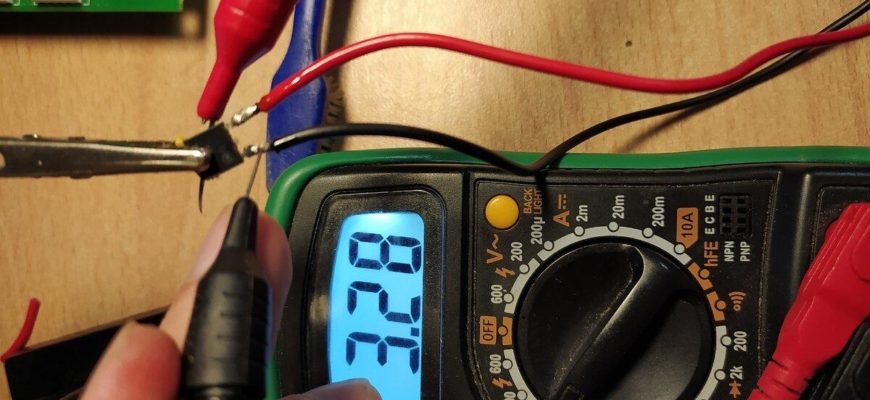

Подсоединив стабилизатор согласно маркировке выводов и проверив выходное напряжение, я получил значение 3.28 В. Данный стабилизатор также является исправным.
