Как устанавливать откатные ворота с автоматикой

Откатные ворота: чертежи, схемы и инструкция для изготовления своими руками

Хороший, надёжный забор с красивыми воротами является не только защитой загородного участка от непрошеных гостей, но и даёт чёткое представление о его границах. Чтобы сделать ограждение более удобным и практичным, его ворота снабжают приспособлениями, которые упрощают их открывание и позволяют сделать этот процесс автоматическим. Одной из наиболее популярных конструкций является система с механизмом, который позволяет сдвигать полотно ограждения в сторону. Сегодня немало компаний занимаются установкой откатных ворот, но мы предлагаем изготовить их своими руками.

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются. Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Популярные ранее сдвижные ворота с нижним направляющим рельсом сегодня вытеснила более надёжная конструкция с опорными роликами

Эти ворота можно соорудить двумя способами:

• моноширмой,
• двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров. Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Схема роликовых сдвижных ворот

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров. Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

Роликовые тележки являются основными опорными элементами конструкции

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

Улавливатели изготавливают из толстого металла, ведь от них зависит надёжность фиксации ворот в закрытом положении

Поддерживающая скоба в сборе с роликами

Опорный ролик с резиновой демпфирующей подушкой

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Особенности проектирования конструкции

Прежде чем приступать к закупке материалов, следует составить хотя бы небольшой чертёж или эскиз с указанием основных размеров и расчётом необходимого материала.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

• размеры автотранспорта, который будет въезжать на участок;
• угол въезда автомобилей;
• свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

На самом деле, расстояние между нижней направляющей и уровнем двора регулируется при помощи опорных площадок, которыми выставляется высота роликовых тележек. В зависимости от их положения створки возвышаются над участком на высоту от 10 до 15 см.

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Чертежи и схемы

Основой конструкции откатных ворот является направляющая, которая передвигается по консольным блокам.

Чтобы опорные ролики не препятствовали проезду, их сдвигают за боковой габарит. При этом створку удлиняют за счёт специального откоса, выполняющего функции противовеса. Избежать перекоса при закрывании откатных ворот можно в том случае, если длина откоса будет равняться ½ ширины створки.

Всю нагрузку при работе механизма берут на себя роликовые тележки, поэтому для их установки требуется прочное, надёжное онование. Фундамент выополняют в виде массивного железобетонного сооружения с верхней закладной площадкой из широкого металлического швеллера. В дальнейшем его будет удобно использовать не только для монтажа роликовых опор, но и для крепления привода автоматики.

Откатной тип имеет очень простую конструкцию. Понимания механизм работы достаточно для того, чтобы самостоятельно составить необходимые эскизы и сделать расчёты. Тем не менее предоставляем вашему вниманию схемы и чертежи конструкций, которые будут служить в качестве наглядных пособий и помогут в работе. Кроме всего прочего, один из готовых проектов можно взять за основу при изготовлении откатных ворот собственноручно.

Чертежи для изготовления

Монтажная схема для изготовления откатных ворот Чертёж роликовой опоры Чертёж полотна с направляющей рейкой Чертёж опорной скобы Монтажная схема закладной площадки Структурная схема откатных ворот Чертёж концевого ролика Спецификация деталей конструкции сдвижных ворот Чертёж направляющей с роликом в сборе

Что понадобится для сооружения своими руками

Приступая к строительству ворот, необходимо иметь набор комплектующих (фурнитуры), которые можно приобрести комплектом или изготовить самостоятельно. Что касается инструментов, то никаких специфических приспособлений не понадобится — всё необходимое можно найти даже у начинающего домашнего мастера.

Выбор деталей для механизма отката

Есть несколько вариантов комплектующих для откатных ворот в зависимости от ширины проёма и весовой нагрузки:

• для ворот массой до 400 кг и шириной не более 4 м;
• для полотен весом до 600 кг и шириной не более 6 м;
• для створок массой от 600 кг и шириной 6 м и больше.

Выбирая тот или иной комплект для своих нужд, следует обязательно учитывать материал заполнения полотна, ведь он оказывает существенное влияние на вес створки.

Набор для создания состоит из таких деталей:

• нижняя направляющая;
• поддерживающая скоба с роликами;
• роликовая опора — 2 шт.;
• поддерживающая подставка роликовой платформы — 2 шт.;
• опорный (концевой) ролик;
• нижний и верхний улавливатели;
• пластиковые заглушки.

Направляющая нижних роликов должна быть достаточно жёсткой, чтобы сохранять первоначальную форму и не деформироваться при ветровой нагрузке. Чтобы обеспечить это условие, ответственные производители изготавливают рельс из качественной конструкционной стали толщиной не менее 3.6 мм — на этот параметр и следует ориентироваться при его выборе.

Комплект фурнитуры для сборки откатных ворот

Поскольку всю массу ворот удерживают роликовые тележки, их подшипники должны быть качественными, а сами поверхности качения иметь высокую твёрдость. В продаже можно найти консольные блоки с пластиковыми роликами, которые снижают уровень шума при движении ворот. Учтите, что через некоторое время эти детали придётся менять, поскольку даже самые высококачественные термопласты не сравнятся с цементированной сталью. Перед монтажом подшипники опорных роликов рекомендуется вскрыть, чтобы проверить количество смазки — от этого зависит, будут ли ворота скрипеть при движении, и как долго эти детали будут работать без люфтов и заклиниваний.

Фиксацию створки сверху обеспечивает поддерживающая скоба. Чтобы обеспечить устойчивость и надёжность конструкции, её толщина должна быть не менее 4 мм. Что же касается установленных на ней направляющих, то лучше всего зарекомендовали себя резиновые ролики. Нагрузка на них не так уж велика, а вот то, что они не царапают каркас ворот в процессе эксплуатации, положительным образом влияет на эстетичность конструкции.

При выборе нижнего улавливателя следует учитывать, что он работает в паре с опорным роликом. Следует обязательно проверить, насколько свободно концевик входит в фиксатор. Кроме того, торцовый ролик предназначен для перераспределения нагрузки при закрытых воротах, поэтому к нему предъявляются такие же требования, как и к основным опорным элементам системы.

Металлическая пластина, из которой изготавливаются улавливатели, должна иметь толщину не менее 4 мм, поскольку от её качества зависит надёжность фиксации створки в закрытом положении. Кроме того, прочность этих деталей должна обеспечиваться сварочным соединением.

Заглушки направляющего рельса подойдут любые. Главное, чтобы они препятствовали попаданию снега и выполняли декоративную функцию.

Выбор материала для зашивки полностью зависит от личных предпочтений и финансовых возможностей, поэтому можно использовать:

• профнастил, который имеет небольшой вес и легко монтируется при помощи заклёпок или саморезов. Профильные панели можно подобрать по толщине, цвету, глубине и ширине волны, а их покрытие способно долгие годы защищать металл от коррозии;
• стальные листы — подбирают по толщине и размерам. Чаще всего используют как основу под кованые элементы ворот;
• поликарбонат, с которым ворота будут самыми лёгкими;
• штакетник или вагонку — их необходимо обрабатывать антисептическими средствами и покрывать лаком или краской. Только в таком случае можно рассчитывать на долговечность и эстетичный внешний вид пиломатериалов;
• ковка — может использоваться как отдельно, так и в сочетании с поликарбонатом, пиломатериалами или стальными листами. Сегодня в торговой сети можно купить отдельные кованые элементы, из которых при помощи сварки несложно соорудить настоящее произведение кузнечного искусства;
• филёнка (шоколадка) – для её получения металлические листы подвергают штамповке. В продаже можно найти «шоколадки» различных размеров. К каркасу их крепят сваркой или заклёпками.

Используя для обшивки полотна ковку, стальные листы или филёнку, следует учитывать значительное увеличение массы ворот при выборе роликовых опор и других элементов конструкции.

В продаже можно найти филёнку различного размера, что позволяет создавать ворота оригинального дизайна

Какой инструмент и материалы понадобятся

Сооружение откатных ворот потребует выполнения не только слесарных, но и бетонных работ, поэтому следует подготовить:

• лопату;
• лом или кирку;
• трамбовку;
• ёмкости для сыпучих материалов и бетона;
• сварочный аппарат;
• болгарку (угловая шлифовальная машина или УШМ);
• отрезной и зачистной круг для УШМ;
• молоток;
• шуруповёрт;
• набор рожковых ключей;
• рулетку;
• чертилку или карандаш;
• компрессор с пульверизатором или кисти для малярных работ.

Если обшивка створки будет выполняться не металлом, а деревом, то могут понадобиться циркулярная или торцовая пила, рубанок, стамеска и другие столярные инструменты.

Для изготовления полотна ворот лучше всего подходят профильные стальные трубы

Кроме комплектующих и элементов обшивки, понадобится немало других материалов. Так, чтобы сделать откатные ворота для 4-метрового проёма, потребуется завезти на участок:

• не менее 18 метров профильной трубы 50х50 мм или 60х40 мм со стенкой 2 мм — для сварки рамы каркаса;
• до 20 погонных метров трубы 40х20х2 мм, которая понадобится для внутренних деталей каркаса;
• швеллер № 20 длиной не менее 2 м — для сооружения закладной опорной площадки для роликовых направляющих;
  Вместо швеллера можно использовать два отрезка стального уголка с полкой длиной 100 мм, которые сваривают по длине. Устанавливать закладные только под каретки роликовых опор, равно как и бетонировать шпильки, не рекомендуется — в этом случае будет сложно выставлять ролики и регулировать устройство автоматического закрывания (привод).
• толстый листовой металл для нащельников — закладных, которые устанавливаются в кладку при сооружении боковых опор (столбов);
• около 15 м арматуры или стального прутка диаметром 10–12 мм, которые будут нужны для крепления швеллера и сооружения фундамента;
• песок, щебень и цемент для приготовления бетона.

Следует заранее позаботиться об эстетичности конструкции, поэтому для окрашивания каркаса или всего полотна понадобится краска и грунтовка. Подойдёт любая алкидная эмаль для наружных работ и грунтовка для металлических поверхностей.

Поэтапный монтаж откатных ворот

Правильный подход к изготовлению откатных ворот позволит получить прочную, надёжную конструкцию и избежать ошибок в работе. Поэтому весь процесс лучше разделить на несколько этапов:

• сооружение опорных столбов;
• обустройство фундамента;
• изготовление полотна и отдельных элементов конструкции;
• монтаж конструкции.

Чтобы добиться успеха, необходимо всё делать согласно плану работ. Каждый шаг должен сопровождаться контролем геометрии и других технологических параметров. Только в этом случае можно рассчитывать на то, что ворота сможет открывать даже ребёнок.

Установка столбов

Монтаж опорных столбов является одним из самых ответственных этапов, поскольку в дальнейшем они будут отвечать за устойчивость всей конструкции. Стойки можно сделать из различных материалов — дубового бруса, массивного металлопроката, кирпича или бетона. Рекомендуется бетонировать столбы на глубину не менее 1 м, а на участках с высоким уровнем грунтовых вод обустраивать общий фундамент под все конструктивные элементы откатных ворот.

Схема опорных конструкций откатных ворот

Если для стоек используются металлические трубы, то монтаж улавливателей и поддерживающей шины не вызывает трудностей — их можно закрепить сваркой. В случае когда столбы изготавливаются из камня или кирпича, в кладку необходимо устанавливать закладные. Эти крепёжные элементы представляют собой металлические площадки из толстой листовой стали, к которой приваривают отрезки металлического прутка или толстой проволоки. В процессе сооружения столбов гибкие элементы укладывают в швы, устанавливая нащельники на нужной высоте.

Итак, для монтажа опорных стоек копают яму диаметром не менее 0.5 м и глубиной более 1 метра, в которую устанавливают столб. Далее выставляют его при помощи уровня и заливают бетоном. Для надёжности на нижнюю часть металлической стойки можно приварить несколько поперечин из кусков уголка, труб, арматуры и т. д.

Строительство фундамента

Прежде чем приступать к монтажным работам, необходимо сделать разметку фундамента опорной площадки и подготовить котлован для его обустройства. В этих целях от плоскости ограждения отступают 0.5 м — это и будет ширина траншеи. Фундамент должен быть длиннее противовеса створки на 20–30 см.

Если для открывания ворот будет использоваться автоматика, то ещё на этапе установки столбов и сооружения фундамента в земле прокладывают электрические кабели. Для их защиты используют гофрированный пластиковый кожух.

В качестве закладной фундамента используется швеллер шириной до 20 см. Его длина равняется половине ширины проёма плюс припуск 10–20 см на установку площадок роликовых опор. Чтобы обеспечить монолитность закладной, её усиливают каркасом из арматуры.

Чертёж фундамента опорной площадки

Фундамент сооружают так:

• копают траншею глубиной 1–1.5 м. На песчаных грунтах, а также при высоком уровне грунтовых вод дно котлована должно находиться ниже точки промерзания;
• из металлического прутка или арматуры нарезают стержни: длинные 1–1.5 м (по глубине траншеи) и короткие 0.2 м. Последних потребуется в два раза меньше — они будут использоваться в качестве перемычек;
• длинные куски арматуры приваривают к боковым полкам швеллера на расстоянии 30 см друг от друга, получая конструкцию, похожую на скамью с множеством ножек;
• противоположные прутки соединяют попарно при помощи 20-сантиметровых перемычек на расстоянии 0.7–0.8 м от швеллера;
• в траншею опускают конструкцию закладной, выравнивая швеллер по высоте участка.

Швеллер должен выставляться строго по горизонтали таким образом, чтобы его верхняя плоскость совпадала с уровнем проезжей части. Если плитка, бетонное или асфальное покрытие ещё только планируется, то обязательно следует учитывать увеличение высоты проезда.

По технологии фундамент должен выстояться в течение 28 дней, чтобы бетон достиг марочной прочности.

Обустройство фундамента опорной площадки

Изготовление створки

Для изготовления несущего каркаса полотна ворот используются профильные металлические трубы сечением не менее 50х50 мм. Чтобы не получить створку, которую повело «пропеллером», необходимо обустроить площадку со строго горизонтальной плоскостью. Для этого выбирают широкое, ровное место и с небольшими зазорами раскладывают на земле деревянные рейки или бруски. Контроль уровня осуществляют при помощи лазерного или пузырькового инструмента и строительного шнура.

Для сварки полотна сдвижных ворот удобно использовать деревянные подпорки

Сварку полотна ведут снизу вверх, укладывая отдельные элементы конструкции на подготовленную плоскость.

1. Изготавливают наружную раму, которая является основным каркасом створки. Для этого к направляющему рельсу приваривают трубу рамы сечением 50х50 мм или 60х40 мм. После этого к её верхней плоскости крепят вертикальные трубы, монтируют верхнюю поперечину и откос. Сварочный шов можно выполнять прихватками длиной 2 см через каждые 0.5–0.6 м.
   Сварку каркаса ведут в шахматном порядке. Это позволит предотвратить перегрев отдельных участков и нарушение плоскостности конструкции.
2. К основанию рамы приваривают элементы заполняющего каркаса, который понадобится для крепления профнастила и сделает конструкцию более жёсткой. Внутренние переборки изготавливают из труб 40х20 мм.
3. Места сварки зачищают угловой шлифмашиной, после чего конструкцию покрывают грунтовкой.
4. При помощи пульверизатора наносят два-три слоя алкидной краски.
5. После высыхания защитного слоя полотно обшивают профнастилом. Для его крепления используют саморезы или заклёпки, отверстия под которые сверлят электродрелью.

Каркас, который будет обшиваться профлистом, деревом или поликарбонатом, перед заполнением необходимо покрасить

Если в качестве заполнения используются стальные листы или ковка, то их приваривают на этапе сооружения каркаса, после чего зачищают и только после этого ворота подготавливают к окрашиванию.

Инструкция по сборке конструкции

1. Монтаж откатных ворот начинают с разметки. Для того чтобы обозначить траекторию их движения, вдоль проезжей части необходимо натянуть шнур. Зазор между ним и дорожным покрытием должен составлять 150–200 мм, а расстояние до опорного столба — равняться 70 мм (при рекомендуемой толщине полотна до 70 мм). В дальнейшем шнур будет служить осевой линией при установке консольных опор
2. Определяют место установки передней роликовой тележки. Принцип здесь простой — чем дальше опоры разместить друг от друга, тем меньшей будет нагрузка на подшипники. Тем не менее ближний к проезжей части комплект опорных роликов устанавливают не по крайнему габариту столба, а на расстоянии 15 см в сторону отката. Это делается для того, чтобы торчащий из створки накатной ролик не выступал на проезжую часть. Чтобы определить крайнее положение задней консольной опоры, из общей длины полотна (с противовесом) вычитают 100 мм. Полученное значение откладывают от принимающего столба (на котором будут крепиться улавливатели) – эта точка будет внешней границей второй тележки.

Определение мест установки роликовых опор

Роликовые опоры устанавливаются на опорную плиту посредством поддерживающих площадок. Это позволяет избежать перегрева роликов при монтаже и получить возможность выставить направляющую «в горизонталь»

Перед тем, как приварить опорные площадки и установить тележки на место, полотно ворот снимают

Правильный монтаж роликовой тележки (с поддерживающей площадкой) позволит без проблем регулировать уровень направляющей балки

Монтаж накатного ролика

Скобу поддерживающей шины к столбу можно крепить сваркой — широкий диапазон регулировки каждого ролика позволяет без проблем выставить полотно ворот по вертикали

Монтаж нижнего улавливателя

Верхний улавливатель, как и нижний, можно крепить к столбу или закладной сваркой — конструкция этих деталей предусматривает возможность регулировки в широких пределах

После монтажа производят окончательную регулировку опорных роликов, поддерживающей шины и улавливателей. Торцевую часть направляющей закрывают заглушкой, а сварочные швы зачищают и закрашивают.

Если всё делать правильно и аккуратно, то в итоге должна получиться вот такая конструкция

Видео: как установить откатные ворота своими руками

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

Монтаж зубчатой рейки

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

Установка откатных ворот своими руками

Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

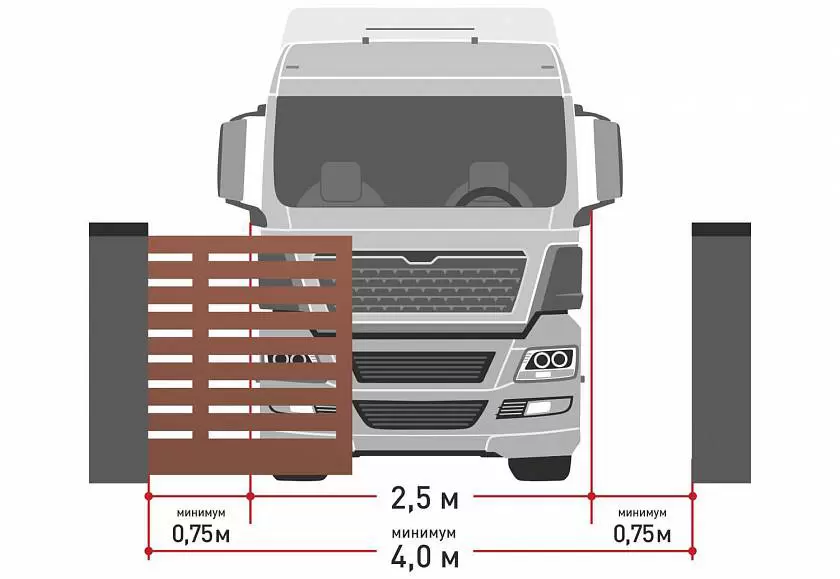

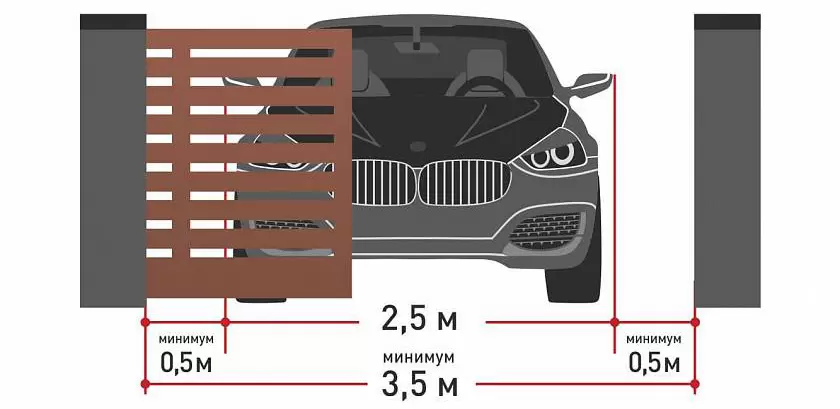

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.

Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.

Второй шаг. Подготовка фундамента и проводка электрики

Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.

Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.

Третий шаг. Покупка комплектующих и сборка откатных ворот

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:

• направляющая шина или швеллер,
• роликовые опоры,
• подставка,
• заглушка,
• опорный ролик,
• нижний и верхний улавливатели,
• верхний кронштейн,
• удерживающий ролик,
• упор.

Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.

К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.

Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.

• Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
• Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
• Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.

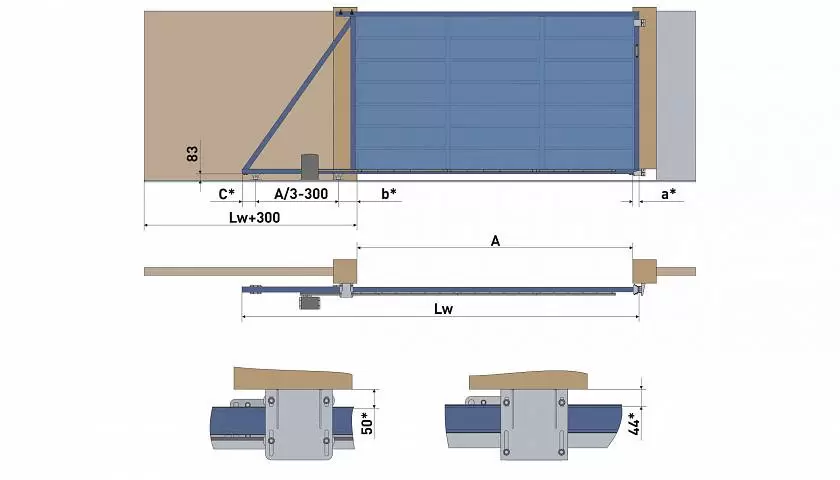

Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево

а) технологические отступы и основные размеры створки;

б) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.717, SGN.01.718, SGN.02.717, SGN.02.718;

в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN.02.719.

Размер a необходим для полного скрытия улавливателей за столб проема.

Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.

Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.

Значения технологических отступов для разных серий приведены в таблице

Как сделать откатные ворота своими руками: материалы и монтаж

Тема этой статьи – как сделать откатные ворота своими руками. В ней вы почерпнете информацию о технологии изготовления воротных конструкций этого типа, узнаете о некоторых хитростях и нюансах, невыполнение которых приведет к снижению качества изготовляемого изделия. Зная предлагаемую информацию, вы спокойно можете говорить на равных со специалистами в этой области строительства.

Преимущества и недостатки откатных ворот

Перед тем как непосредственно перейти к разбору темы: как самому сделать откатные ворота, необходимо обозначить плюсы и минусы этой конструкции.

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

• для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Проем для откатных ворот

Начнем с того, что обычно проем ограничивается двумя столбами, собранными из кирпича. Для откатных ворот потребуется в них вставить закладные размерами 60х60 мм в количество трех штук на каждый столб. Закладные должны располагаться на вертикальной плоскости тумб, расположенных в сторону двора. На них впоследствии будут крепиться нашельники. Оптимально, если в столбы установить стальную трубу, к которой закладные будут привариваться.

Требования к кирпичным столбам:

• они должны быть собраны вертикально;
• высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
• собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Внимание! Если столбы представляют собой один из видов металлопрофиля, то закладные в них не требуются. Нашельники будут привариваться к стойкам.

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ»

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества. Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

• все углы конструкции должны быть прямыми;
• само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
• швы делаются сплошными.

Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки. Здесь есть они момент, который надо принять во внимание.

Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.

Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.

Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.

Итак, рама ворот готова, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Рекомендуется это делать, используя струбцины, чтобы направляющий элемент не повело во время крепления.

Внимание! Внутренний каркас и направляющую надо приваривать к внешнему каркасу в шахматном порядке короткими проварками, а не сплошным швом. Это один из важных нюансов процесса, как сделать выдвижные ворота. Неправильный подход к этой операции приведет к тому, что внешний каркас «поведет».

Следующие операции:

• зачистка швов;
• грунтовка рамы;
• ее покраска.

И последнее – монтаж отделочного материала. В независимости от того, что было выбрано, элементы обшивки крепят к внутреннему каркасу саморезами по металлу. У них на конце не винт, а бур, с помощью которого крепежное изделие легко может само просверлить сталь толщиною до 3 мм. А у профильной трубы как раз такая максимальная толщина металла. При этом крепежи должны вкручиваться перпендикулярно к монтажной поверхности.

В принципе, ответ на вопрос, как сделать откатные ворота своими руками, дан. Чертежи, которые есть в свободном доступе в интернете, могут и не пригодиться. Слишком проста их конструкция.

Видео описание

В видео показано, как собирается рама отдвижных ворот:

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
2. Вставляем в направляющую рамы ролики.
3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

• ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
• дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
• чем больше пролет между каретками, тем лучше, но без особых усердий;
• накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
• сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью. Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи. Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «АЛЮТЕХ» за помощь в создании материала.

Группа компаний «АЛЮТЕХ» — ведущий производитель алюминиевых профильных систем на территории СНГ, и один из лидеров рынка роллетных систем. и секционных ворот в Западной и Восточной Европе.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

Как сделать и установить откатные ворота своими руками – секреты, и подводные камни монтажа, пошаговое руководство

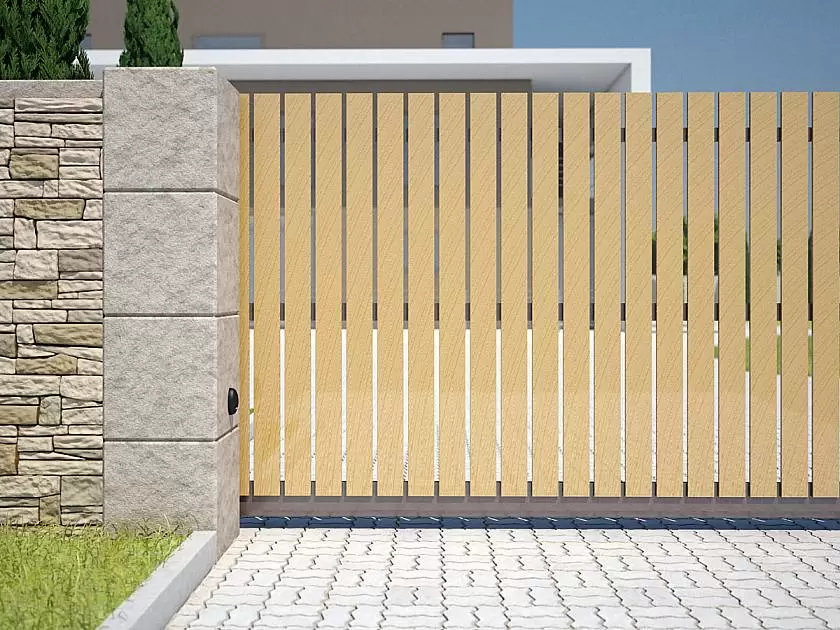

Откатные ворота – альтернатива классическим распашным. Конструкция состоит из направляющих, щита, рамы, роликов, привода электрического типа (необязательный элемент). Деталей много, но все же откатные ворота своими руками сделать не проблема, если знать основные нюансы. Раздвижной механизм имеет несколько преимуществ – безопасность, простая система управления, удобная автоматика.

Устройство и принцип действия откатных ворот

Свое название конструкция получила из-за способа открывания. Полотно ворот перемещается вдоль забора, то есть в плоскости воротного проема, тем самым занимая меньше места.

Существует три вида устройства откатных ворот:

• рельсовые;
• подвесные;
• консольные.

В конструкции откатных ворот на рельсе есть ролики, расположенные в нижней части. На них все сооружение и упирается, с их помощью и происходит перемещение полотна. Опора роликов идет на рельс, уложенный в дорожное покрытие. В верхней части ворота удерживаются кронштейном, на котором закреплены боковые ролики.

Откат таких ворот равен ширине проема.

• рельс располагается по всей ширине проезда;
• последний все время забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рельс надо периодически чистить. Можно установить нагревательный кабель, что решает проблему обледенения, но это увеличивает монтажные расходы, плюс дополнительные траты на электроэнергию.

В конструкции вторых присутствует верхняя балка, по которой ворота на роликах перемещаются. Именно она ограничивает высоту проезда. Хотя можно установить ворота со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка – это также увеличение финансовых расходов. Ширина ворот равна длине отката.

Выдвижные ворота третьего вида чаще остальных сегодня используются. Все дело в роликовых опорах, которые располагаются вне зоны проема, и он ничем не ограничен. В конструкции используется такой же кронштейн, как и в первом варианте.

Сдвижные ворота этого типа имеют длину больше ширины проема в 1,5 раза. Дополнительная часть выполняет функции противовеса основной конструкции, имеет конфигурацию трапеции или треугольника. Она увеличивает место для смещения ворот. Под эту разновидность сооружается более мощный фундамент.

В устройство консольных откатных ворот добавляются еще два элемента – верхний и нижний уловители. Они удерживают полотно в равновесии, когда оно закрыто. Располагаются элементы на противоположном столбе воротного проема. При этом в нижнем уловителе есть полка, на которую консоль опирается в закрытом состоянии.

Особенности проектирования конструкции

Для создания чертежа используют два параметра: ширину проема и высоту откатных ворот. Последний важен чисто в эксплуатационном качестве, если изготавливаются подвесные модели. В остальных случаях размер выбирается с учетом внешнего дизайнерского вида.

В дальнейшем будем рассматривать консольный вариант, как часто используемый в частном домостроении.

Чертежи для изготовления

К чертежам откатных ворот надо подходить с позиции простоты конструкции. В ней два важных элемента:

• консольная балка;
• две роликовые опоры.

Первая упирается во вторые и перемещается вдоль их расположения. Сами же ворота крепятся поверх балки, обычно при помощи электросварки. Ролики устанавливают за пределами проема.

Оба этих элемента – изделия готовые. Их можно приобрести в строительном магазине. В зависимости от массы самих ворот, продаются консоли и ролики разных сечений и размеров. Хотя надо отдать должное умельцам, которые предлагают консоли и роликовые каретки, изготавливаемые своими руками .

Полотно консольных ворот – это каркас, обшитый каким-нибудь плоским материалом. Сегодня часто используют профнастил. У нас есть подробная статья о том, как сделать ворота своими руками из профнастила. Раньше обшивали досками или металлическими листами. Один из популярных вариантов – каркас с кованными стальными декоративными элементами. Именно он снижает такой показатель, как парусность ворот, который влияет на надежность. То есть, чем меньше парусность, тем выше надежность.

Для изготовления каркаса используют профилированную трубу разного сечения: внешние с большим сечением, для внутреннего наполнения с меньшим.

Можно сделать откатные ворота своими руками по готовым чертежам, приведенным ниже. Их можно взять за основу с учетом размеров конструкции.

Схемы консольных откатных ворот понятны человеку, который даже не имеет специального технического образования. Главное правильно сделать требуемые замеры, которые понадобятся в расчетах габаритов воротной конструкции.

Данные высоты и ширины

В первую очередь определяется ширина ворот, которая зависит от ширины проема, то есть от расстояния между столбами въезда. Последний параметр рассчитывают с учетом ширины авто (расстояния между зеркалами бокового обзора). И к этому размеру добавляется с каждой стороны по 30-50 см.

Сами же ворота надо делать больше на 10 см с каждой стороны, чтобы они закрывали не только проем, но и часть столбов. Так можно добиться того, что при боковом взгляде на конструкцию, между ней и столбами не оставались зазоры.

При расчете ширины учитывают, как автомобиль будет въезжать на участок. Если дорога упирается в ворота, то расчет остается в неизменном виде. То же самое будет при въезде под углом 90º. Если под меньшим углом, то расстояние между столбами необходимо увеличивать.

Все дело в уменьшении зазора между машиной и столбами. И если дорога грязная или на ней лежит снег, то велика вероятность, что при скольжении авто занесет. Небольшой зазор может в этом случае не спасти от удара об столб. Поэтому ширину проема именно в этом случае надо еще увеличить с каждой стороны по 10-20 см.

О высоте откатных ворот – есть мнение, что этот размер должен соответствовать высоте забора. Снаружи такое сооружение смотрится более эстетично. Хотя каждый определяется с этим параметром самостоятельно. Но чем больше высота, тем тяжелее сами откатные ворота, плюс выше парусность. Соответственно увеличивается стоимость конструкции и трудоемкость ее сборки.

Расчет противовеса

Как было обозначено выше, длина противовеса равна половине ширины проема. Если откатные ворота получаются не тяжелыми (300-400 кг), то длину можно взять из расчета треть ширины въезда.

Этот же размер можно использовать, если конфигурация противовеса – прямоугольник.

Расчет прочности фурнитуры

Прочность фурнитуры – основной показатель, который влияет на срок службы откатных ворот.

В состав фурнитуры входят:

• две роликовые опоры;
• нижняя несущая балка;
• два уловителя;
• поддерживающая скоба, располагаемая на столбе, у которого монтируются ролики.

Обычно все это продается в комплекте. Производители предлагают разные модели комплектующих, которые отличаются друг от друга толщиною материала. Выбор зависит от веса откатных ворот.

Подходя к расчету откатных ворот, надо учитывать не только размеры конструкции, но и вес материала, из которого она будет собираться.

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

Откатные ворота с разными размерами – это, в первую очередь, разный вес изделия. Именно по последнему параметру выбираются комплектующие, у которых отличаются технические и эксплуатационные характеристики. Ниже характеристики фурнитуры для разных ворот консольного типа от компании “ALUTECH”.

1100-1500 кг

Самые тяжелые ворота, которые на частных участках не устанавливаются. Их монтируют на производственных объектах.

1. Ролики. Предлагаемые габаритные размеры: 190х480х175 мм. Диаметр роликов – 100 мм. Здесь учитывается, что первая опора будет выдерживать нагрузку в 3,4 т, вторая в 1,5 т.
2. Уловитель нижний, изготовленный из стали толщиною 5 мм. Предлагаемые размеры: 188х153х100 мм.
3. Уловитель верхний из стали толщиною 4 мм. Размеры те же.
4. Опорная балка. Сделана из стали толщиною 5 мм. Высота и ширина – 130х135 мм.

800-1000 кг

Все те же размеры по порядку:

1. Ролики – 100х251х138,5 мм. Диаметр колес – 61 мм.
2. Уловитель нижний – толщина стали 4 мм. Размеры: 140х101х95 мм.
3. Уловитель верхний – толщина 3,5 мм.
4. Опорная балка – толщина 4,5 мм. Размеры высоты и ширины: 89х74.

600-700 кг

Характеристики фурнитуры в том же порядке:

1. Ролики – 80х167х112 мм. Диаметр колес – 55 мм.
2. Уловитель нижний – толщина металла 3,5 мм. Размеры: 100х82х80 мм.
3. Уловитель верхний – толщина 3-3,5 мм.
4. Опорная балка – толщина 3,5-4 мм. Высота, ширина: 70х60 мм.

300-500 кг

1. Ролики – 178х90х117,8 мм. Диаметр колес — 43 мм.
2. Размеры нижнего уловителя – 100х96х67 мм. Толщина металла – 3 мм.
3. Уловитель верхний – толщина 3 мм.
4. Опорная балка – толщина стенки 3,6 мм. Размеры 60х55 мм.

Единственное, на что надо обратить особое внимание, это материал, из которых комплектующие изготовлены. Это должна быть высокопрочная сталь, к примеру, марки S355.

Дополнительные расчеты

Для строительства фундаментов для консольных откатных ворот используют три варианта. Один имеет форму буквы “П”. То есть это два заглубленных столба, на которые опирается бетонная лента. И вся эта конструкция должна быть монолитной и армированной. При этом глубина закладки столбов должна быть больше глубины промерзания грунта.

Это достаточно сложный и трудоемкий вариант, поэтому в частном домостроении используют или заглубленную ленту, или два отдельно стоящих столба. Во всех трех случаях поверх фундаментной конструкции располагают швеллер, который становится опорой или основанием для роликов откатных ворот. Его крепят к армирующей решетке, закладываемой в подготовленную опалубку под фундамент. Способ крепления – электросварка.

Что касается размеров самого фундамента, то:

• глубина заложения – это глубина промерзания грунта в районе строительства дома, плюс 10-15 см;
• длина равна длине противовеса.

С шириной сложнее. Этот параметр будет зависеть от ширины проема въезда. Чем больше последний, тем шире фундамент.

Ограничения на установку откатных ворот

Особых ограничений для монтажа откатных ворот нет. Просто могут возникнуть ситуации, которые помешают монтажным работам. Например:

1. На линии отката конструкции растет дерево, которое надо убрать. Спить или нет, решает застройщик.
2. Если в зоне ворот проложены воздушные или подземные коммуникации.
3. В зоне отката располагается какая-то постройка. Это может быть даже соседский забор.
4. Непрямолинейность рельефа.

Изготовление консольных откатных ворот и этапы монтажа

Пошаговая инструкция изготовления и установки ворот откатных своими руками – это последовательность выполнения строительных операций:

1. Определение размеров ворот с учетом ширины проезда.
2. Создание чертежа полотна. Определение его веса с учетом каркаса и обшивки.
3. Выбор и покупка фурнитуры.
4. Установка опорных столбов. Они могут быть металлическими, из металлопрофиля или собраны из кладочного материала: кирпич, бетонные блоки, камень.
5. Сооружение фундамента: разметка, земляные работы, монтаж армированной решетки с приваренным к ней швеллером, заливка бетонного раствора.
6. Монтаж фурнитуры. Роликовые опоры крепятся к швеллеру еще до его соединения с армокаркасом и заливки бетона.
7. Установка откатных ворот.
8. Покраска конструкции.

Материалы и инструменты

Здесь необходимо провести разделение по проводимым строительным работам. Это сборка каркаса воротного полотна и строительство фундамента. Поэтому для первой строительной операции потребуются из материалов:

1. Профилированные трубы. Один из вариантов – сечение 60х40х2 мм используется для сборки рамы. Сечение 40х20х2 мм для внутренних элементов полотна.
2. Обшивка откатных ворот: профнастил, доски, стальной лист и прочее.

Для сборки каркаса:

.
1. Уголок, которым выставляются углы стыков соединения профильных труб.
2. Струбцины для фиксирование элементов каркаса.

Для возведения фундамента для откатных ворот нужны следующие материалы:

1. Цемент, щебень и песок для замеса бетонного раствора.
2. Швеллер № 20 для основы под ролики. Это не единственный вариант.
3. Стальная арматура диаметром 10-12 мм для армирующей решетки.

Из инструментов для замеса бетона – лопаты и бетономешалка. Для выкапывания грунта – лопаты, ломы.

Есть еще один элемент, который потребуется – закладные. Это стальные уголки, которые вставляются в кирпичную или блочную кладку на уровне монтажа уловителей и поддерживающей скобы. Понятно, если столбы – это стальные трубы или другой металлопрокат, то закладные крепить к ним не надо. Фурнитура сама напрямую крепится с помощью сварки к металлическим поверхностям.

Подготовка деталей для механизма отката

На этом этапе надо подготовить опорную балку и ролики. Роликовые опоры – элементы или уже готовые, или изготовленные своими руками. Их надо просто установить на подставку-швеллер и приварить к ней. Расстояние между роликами зависит от двух параметров конструкции откатных консольных ворот: массы, размеров.

Кладка столбов из кирпича

Опорные столбы под ворота можно сделать полностью из кирпича. Но есть вариант надежнее. Для этого профильную трубу или обычную с круглым сечением устанавливают в качестве основы, а потом ее облицовывают кирпичом. К трубе приваривают и закладные детали.

Как и все опорные конструкции, столбы являются элементом несущим. Поэтому под него заливается прочный фундамент из бетона марки не ниже М300. Оптимальная глубина заложения – ниже уровня промерзания грунта.

Под каждый столб:

• выкапывается скважина;
• дно засыпается крупнозернистым песком слоем 10-15 см, но его можно заменить и мелкофракционным щебнем;
• внутрь вставляется армирующий каркас из арматуры диаметром 10-12 мм и сечением в виде треугольника или квадрата;
• заливается бетон, который после должен простоять 28 дней для набора марочной прочности. По прошествию этого времени конструкцию можно нагружать.

Именно на стадии формирования армокаркаса необходимо в яму установить профильную трубу, приварив ее к каркасу. Труба должна быть выставлена строго по вертикали.

Облицовка кирпичом проводится по стандартной технологии, как показано на фото ниже. Здесь же хорошо видно, как крепятся к трубе закладные детали.

Разметка ямы и выемка грунта

Фундамент под швеллер и роликовые опоры выбирается с учетом несущей способности грунта. Самый простой вариант – столбчатый Для этого:

1. Садовым буром диаметром 200 мм делают не менее двух скважин. Все зависит от длины противовеса. Буром все сделать проще, быстрее и удобнее.
2. Внутрь устанавливаются армирующие каркасы из арматуры. Сечение может быть круглым, квадратным или треугольным.
3. К каркасам приваривается швеллер-опора. Сварку можно провести до установки арматурных конструкций.
4. Заливка бетонного раствора в скважины.

Ленточный фундамент для откатных ворот сделать сложнее. Здесь будет большой объем земляных работ.

По грунту делается разметка:

• длина ямы – длина противовеса ворот;
• ширина зависит от длины воротной конструкции;
• глубина – ниже глубины промерзания грунта на 10-15 см.

Грунт вынимается при помощи лопат, если говорим о работах, выполненных своими руками.

Изготовление закладной конструкции

Обычно ленточный фундамент усиливают арматурной конструкций в виде двух решеток, установленных вертикально, и соединенных перемычками из той же арматуры, что и весь каркас. Размер ячеек решеток зависит от нагрузок, которым подвергается фундамент. Диаметр арматуры – 10-12 мм.

Закладную конструкцию собирают вне фундаментной траншеи. К ней сразу приваривают швеллер-опору. Для усиления к последней можно приварить дополнительно несколько арматурных стержней.

Установка закладного элемента в яму

Здесь два требования:

1. Вся закладная конструкция устанавливается так, чтобы швеллер был плотно прижат к опорному столбу.
2. Швеллер должен располагаться строго по горизонтали.

Прокладка электропроводки для автоматизации ворот

Если ворота откатные решено автоматизировать для удобства открытия и закрытия, то еще на стадии формирования фундамента необходимо проложить электропроводку к электродвигателю и системе автоматики. Для этого используют кабель, который есть в комплекте, или приобретают по рекомендациям производителя открывающего механизма.

Провод надо обязательно уложить в защитную трубу – она может быть пластиковой или металлической. Здесь важно, чтобы внутрь не попала влага. Поэтому концы трубы герметизируют.

Место прокладки – фундамент. Трубу крепят к арматурному каркасу.

Бетонирование ямы

Для этого этапа монтажа откатных ворот используется бетонный раствор марки не ниже М300. Бетон начинают заливать после установки закладной конструкции и выставления швеллера по горизонтали: в поперечном и продольном направлении одновременно.

Заливку смеси проводят с трамбованием с помощью глубинного вибратора, чтобы удалить воздух, попавший в раствор в процессе его замешивания. Воздушные пузырьки снижают прочность бетонной конструкции.

Сварка

На этом этапе к швеллеру-опоре привариваются роликовые каретки. Место установки последних определяется заранее. Обварка проводится по всему периметру, ведь ролики подвергаются большим нагрузкам, особенно на изгиб.

Важно правильно установить первый ролик около опорного столба. Обычно это 10 см от опоры вдоль швеллера.

Перед началом сварки роликовую каретку лучше разобрать. Состоит она из двух частей:

• опора с регулировочными болтами;
• ролики, закрепленные на металлической подставке.

Сначала приваривают к швеллер-опоре первую, затем на нее, а точнее на болты, надевают вторую, прижимая гайками.

Фиксация накатного концевого ролика

Это нижний уловитель ворот на роликах, который устанавливают на противоположный от роликов столб. Для этого на роликовые каретки укладывается опорная консоль. 10-15 см выше нее монтируется уловитель. Именно там должна быть установлена закладная деталь, вставленная в кирпичную кладку.

Фиксация производится электросваркой.

Крепеж верхнего направляющего ограничителя кронштейна

Здесь все то же самое, что и с нижним элементом. Крепление проводится к закладной электросваркой. Единственное, сварка проводится точечно на случай, если что-то надо будет изменить в расположении уловителя. Такое бывает часто, когда производится окончательная регулировка откатных ворот роликовыми опорами.

Изготовление створки

Полотно откатных ворот состоит из двух частей: створка и противовес. Последний отделочным материалом не зашивается, поэтому собирают его из одного каркаса. Створка обшивается, поэтому это двухкаркасное изделие.

Внешний из них изготавливается из профилированной трубы большего сечения. Он является несущей конструкцией. Внутренний собирается из трубы меньшего сечения. Именно к нему крепится отделка ворот. Несколько поперечин из этого же материала увеличат жесткость конструкции, что важно при интенсивной эксплуатации сооружения.

Как только полотно будет готово, к нему, а точнее, к его нижнему профилю, крепится опорная консоль. Здесь также используется электросварка.

Окраска и монтаж

После сборки полотна:

• все сварочные стыки обрабатываются шлифмашинкой или болгаркой;
• конструкция обезжиривается;
• наносится грунтовка;
• окрашивается.

После высыхания краски ворота практически надевают на ролики, которые должны оказаться внутри опорной балки. В верхней части каркас вставляется в поддерживающую скобу, как показано на фото ниже. Установка каркаса откатных ворот своими руками – процесс простой.

Регулировка положения роликовых опор

После того, как был закончен монтаж ворот откатных, нужно провести регулировку роликовых кареток. Надо обозначить, что к опорному швеллеру каретки не привариваются. Их крепят шпильками или болтами, которые привариваются к опоре. Потому что после установки ворот надо провести их выравнивание относительно проема.

Применяют четыре вида выравнивания:

1. По высоте. Это дает возможность установить конструкцию над дорожным полотном в требуемых параметрах. Если используются автоматические ворота, то такая регулировка позволяет установить требуемый зазор между шестерней электроприводного механизма и зубчатой рейкой.
2. Поперек. Это позволяет провести установку, в которой выдерживается зазор между каркасом и плоскостью проема.
3. Вдоль. Каретки выставляются на одной оси.
4. Горизонтальность в плоскости, которая расположена перпендикулярно плоскости проема. Только так можно гарантировать вертикальность ворот.

Монтаж автоматики

В механизм автоматического открывания и закрывания откатных ворот входит:

• электропривод с шестерней;
• зубчатая рейка;
• два концевика, которые отключают привод, когда ворота доходят до одного из конечных положений;
• сигнальная лампа.

Под привод рядом с опорным рельсом монтируется монтажная станина. К ней он и крепится четырьмя болтами. Зубчатая рейка приваривается к опорной балке сбоку во всю длину последней. Эту операцию делают при открытых воротах.

Далее проводится монтаж двух концевиков. Один у края ворот работает на открытие, в задней части у переднего края противовеса на закрытие.

Завершающий этап

Здесь проводится отделка ворот. Самый бюджетный вариант отделочного материала – профнастил. Его обрезают по длине так, чтобы он полностью закрыл собой внутренний каркас воротной конструкции. Листы укладывают внахлест в одну волну. Крепление производится саморезами по металлу с широкой шайбой.

Вместо профнастила можно использовать доски, сэндвич-панели, листовое железо.

Калитка в откатных воротах

Установить калитку в откатных воротах – предложение заманчивое, но такое решение связано с целым рядом неприятных нюансов:

1. Входить в такую калитку неудобно. Это связано с высотою нижней части каркаса, через которую придется перешагивать. Велосипед или тележку втаскивать через такую калитку очень неудобно.
2. Войти в калиточный проем высокому человеку тоже проблема, придется сильно наклоняться.
3. Вырезанная часть снижает жесткость воротной конструкции.
4. В калитку откатных ворот устанавливают два типа ручек: утопленную, она же скрытая, или небольших размеров. Обе – не самый удобный вариант.

Поэтому к воротам откатного типа лучше устанавливать калитку, расположенную рядом, как отдельный функциональный элемент.

Обслуживание

Если были сделаны откатные ворота ручного открывания, то есть без автоматики и привода, то периодическое обслуживание сводится к ликвидации участков образования коррозии металла и смазки вращающихся деталей – роликов. Эти процедуры продлят срок службы ворот и обеспечат плавный их ход без перекосов.

Если к конструкции добавлен электрический привод, то количество профилактических мер увеличивается:

• очистка зубчатой рейки и шестерни от грязи;
• очистка фотоэлементов и концевиков;
• проверка напряжения.

Смазывать рейку и шестерню нельзя, они быстро обрастут грязью.

Распространенные ошибки

Сделать консольные откатные ворота своими руками несложно. Но если упустить из вида какие-то моменты, можно в конечном итоге получить конструкцию, которая через какое-то время будет работать некорректно.

1. Неправильно были сделаны замеры, которые отразились на габаритах откатных ворот.
2. Был неправильно залит фундамент под роликовые каретки. Особое внимание стоит уделять глубине заложения. Мелкозаглубленная конструкция в процессе пучения грунта начнет деформироваться и смещаться. Это гарантия, что ворота по роликам не смогут перемещаться.
3. Если противовес был сделан коротким. Равновесие – важный показатель работы ворот откатных. Если вес полотна не сбалансировать, то вся конструкция будет “клевать носом”. Такое положение может отразиться на роликах, которые будут подвергаться большим нагрузкам на изгиб.
4. Полотно ворот должно быть жестким. Только так можно противостоять деформациям, которым подвергается конструкция под действием ветра и нагрузок. Поэтому ребра жесткости – важный элемент. Без них ворота делать нельзя.
5. Нельзя монтировать ролики без регулировочной площадки.
6. Сечение опорного рельса должны соответствовать длине ворот и их массе. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых кареток.

Простота конструкции откатных ворот таит в себе множество нюансов, от которых зависит качество работы изделия. Пренебрегая каким-то из них, можно потерять вложенные в постройку деньги. Ведь неправильная работа и эксплуатация приводит к появлению неприятных моментов, которые в будущем приводят к поломкам.

А как считаете вы, лучше проверенная годами классика в виде распашных ворот, или откатные ворота? Поделитесь своим мнением в комментариях. Сохраните статью в закладках, поделитесь ею в социальных сетях.
