Зависимость электрического сопротивления от температуры
При проектировании электрических схем, инженеры сталкиваются с тем, что проводники обладают определенным сопротивлением, на которое оказывают влияния температурные колебания. Статья даст подробное описание, что такое зависимость сопротивления от температуры и как температура влияет на проводимость различных веществ — металлов, газов и жидкостей. Дополнительно будет приведена формула расчета такой зависимости.
Сопротивление
Сопротивлением называется способность проводника пропускать через себя электрический ток. Единицей измерения данной физической величины является Ом. На принципиальных схемах эта величина обозначается буквой «R». На величину сопротивления любого проводника электрическому току влияет его структура. Двигаясь внутри структуры, свободные электроны сталкиваются с атомами и электронами, которые замедляют их движение. Чем их концентрация больше, тем выше будет само электрическое сопротивление.
О способности проводников проводит электрический ток судят по величине его удельного сопротивления. Удельное сопротивление проводника — это сопротивление протеканию тока через проводник из любого вещества с площадью поперечного сечения 1 м² и длиной один метр. Обозначается в физике данная величина буквой «ρ». Данный параметр является табличной величиной и измеряется в системе СИ как Ом×м (может также измеряться в Ом×см и Ом×мм²/м).
Коэффициент сопротивления
Во время работы электрических цепей прослеживается прямая зависимость сопротивления металлов от температуры. Это явление называют коэффициентом температурного сопротивления. Оно определяет соотношение сопротивления к температурным изменениям. Объясняется это явление следующим образом: с повышением температуры структура проводника получает долю тепловой энергии, вследствие чего эта энергия увеличивает скорость движения атомов. В результате повышается вероятность их столкновения со свободными электронами. Чем чаще происходят эти столкновения, тем ниже будет проводимость.
Можно провести простой опыт: в электрическую схему из аккумулятора и омметра подключим кусок медной проволоки. При таком подключении схема будет иметь строго определенное значение сопротивления. Далее надо будет нагреть медную проволоку. В момент нагрева можно заметить, что сопротивление всей схемы растет, а после остывания проводника оно наоборот уменьшается. На основании такого опыта довольно просто прослеживается температурная зависимость сопротивления проводника.
Температурный коэффициент отображает увеличение сопротивления при изменении температуры вещества на 1 градус. Для максимально чистого металла это значение равняется 0.004 °С -1 . То есть, при увеличении температуры на 10 градусов, электрическая проводимость в металлах изменится на 4 % в большую сторону. Данная величина обозначается буквой «α». При расчете сопротивления через удельное сопротивление используется такая формула:
В данной зависимости:
- «R» — сопротивление, Ом;
- «l» — длина проводника, м;
- «s» — поперечное сечение проводника, м²;
- «ρ» — значение удельного сопротивления, Ом×м.
Зависимость проводимости металлического проводника от температуры можно проследить с помощью таких выражений:
Для металлов все предельно просто — изменение температуры приводит к увеличению его сопротивления. Ниже будет дано описание этой зависимости для газов, которые по своей природе являются диэлектриками.
Для закрепления материала, решим следующую задачу:
Имеется стальной проводник, диаметр которого равен один миллиметр, а длина его составляет 100 метров. Определите сопротивление такого проводника из стали, если величина удельного сопротивления стального проводника составляет 12×10 -8 Ом×м.
Определяем сопротивление проводника по формуле:
где S является площадью поперечного сечения. Определить площадь можно с помощью формулы:
S= π×r 2 = π×d 2 /2 2 =3.14×(1×10 -3 ) 2 /4=3.14×10 -6 /4=0.785×10 -6 м 2
После этого можно определить сопротивление:
R=12×10 -8 ×100/(0.785×10 -6 )=15.287 Ом
Газы не являются проводниками, но их проводимость так же зависит от температуры. Происходит это за счет так называемого эффекта ионизации. Ионизация в газах происходит за счет насыщения их жидкостью или иными веществами, которые способны проводить электрический ток. Проследить то, как увеличивается сопротивление при повышении температуры газа можно на таком опыте.
К схеме с амперметром и аккумулятором добавим 2 металлические пластины, которые не соприкасаются друг с другом. Такая электрическая цепь является разомкнутой. Между пластинами поместим зажженную горелку. При нагреве происходит смещение стрелки амперметра в сторону увеличения. То есть такую цепь можно считать замкнутой. На основании этого можно сделать вывод, что с ростом температуры воздух ионизируется, происходит снижение его сопротивления и увеличение проводимости заряженных электронов. Данный эффект называют пробоем изоляционного слоя газа, зависящий от степени их ионизации и величины протекающего напряжения. Подобное явление знакомо каждому из нас — это грозовой разряд.
Жидкости
В жидкостях прослеживается обратная зависимость. С увеличением температуры, сопротивление жидкого проводника уменьшается. Для электролита свойственно правило отрицательного значения температурного коэффициента — а˂0. Удельное сопротивление электролита рассчитывается следующим образом:
При этом увеличившееся значение температуры электролита сопровождается уменьшением сопротивления и ростом его проводимости.
Сверхпроводимость
Снижение температуры металлических проводников сильно увеличивает их проводимость. Это связано с тем, что в структуре вещества замедляется движение атомов и электронов, благодаря чему снижается вероятность их столкновения со свободными электронами. При температуре абсолютного 0 (–273 градуса Цельсия) возникает явление падения до нуля сопротивления проводника. Зависимость сопротивления проводника от температуры при абсолютном 0 — сверхпроводимость.
Температура, при которой обычный проводник становится сверхпроводником, называется критической. Она будет разной для различных чистых металлов и сплавов. Все будет зависеть от их структуры, химического состава и структуры кристаллов. Например, серое олово с алмазной структурой является полупроводником. Но белое олово при своей тетрагональной кристаллической ячейке, мягкости и плавкости, переходит в состояние сверхпроводника при температуре 3.70 К. Также при критической температуре прослеживается целый ряд других способностей:
- Повышение частоты переменного тока вызывает рост сопротивления, значение гармоник с периодом световой волны.
- Способность удерживать величину силы тока ранее приложенного, а затем отключенного источника.
Металл или сплав может перейти в состояние сверхпроводника и при нагревании. Такое явление называют высокотемпературной проводимостью. Ответ на вопрос, почему от высокой температуры сопротивление металлов снижается, может довольно просто объяснить их кристаллическая структура. В момент нагрева до критических значений, электроны перестают хаотично перемещаться внутри структуры вещества. Они выстраиваются в цепочку. Такое построение не мешает движению свободных электронов, а значит падает общее сопротивление. Переход в состояние высокотемпературной проводимости начинается с порога 1000К и этот показатель выше, чем точка кипения азота.
Применение
Свойство проводников изменять сопротивление при определённой температуре используют для создания различных элементов электрических схем и измерительных приборов. О них будет рассказано далее в данной статье.
Резистор
Сопротивление устройств старого типа сильно зависело от их нагрева. При нагревании проводимость резистора пропорционально изменялась в меньшую сторону. Для электрических цепей требуется идеальный резистор, который обладает наивысшим коэффициентом проводимости. Для снижения нагрева при производстве данных устройств теперь используется материал, имеющий малую зависимость сопротивления от температуры нагрева. Это позволило применять резисторы с малым сопротивлением для цепей с большим напряжением.
Терморезистор
Существует отдельная группа резисторов, которые применяют для измерения температуры. Особенностью такого устройства является то, что он может снижать свою проводимость при нагреве. При этом он отключает цепь при достижении определенного порогового значения.
Термометр сопротивления
Это прибор был разработан для измерения температуры среды. Он состоит из тонкой платиновой проволоки, защитного чехла и корпуса. Прибор имеет стабильную реакцию на перепады температуры. Измеряемой величиной в данном устройстве служит сопротивление этой проволоки из платины. Чем выше будет температура, тем сопротивление соответственно будет больше. Понижение сопротивления так же фиксируется, так как в этот момент меняются проводимость и сопротивление. Для измерения температуры термометром сопротивления, в настоящее время применяются проволочные индикаторы из разнообразных металлов. В зависимости от свойств используемого металла, погрешность устройства может составлять не более 0.1 %. Благодаря этому достигается очень высокая точность измерения температуры.
Самый известный нам газовый проводник — это люминесцентная лампа. Газ нагревается за счет увеличения напряжения между анодом и катодом лампы.
Известным жидкостным проводником является щелочной аккумулятор. При понижении температуры нарушается структура жидкости и изменяется ее сопротивление.
Нагрев провоцирует движение атомов и электронов, увеличивая сопротивление и зарядный ток устройства.
Заключение
В данной статье мы рассмотрели, как зависит сопротивление от температуры. Металлы, газы и жидкости имеют свойства изменять свою проводимость и сопротивление при температурных перепадах. Это свойство изменения электрического сопротивления используются для измерения температуры среды. Наибольшая точность измерений температуры в настоящее время достигается за счет применения современных материалов, даже в бытовой технике.
Почему нагревается проводник с током, и как правильно выбирать проводник?
Почему при прохождении электрического тока проводник нагревается? Ответ на этот вопрос крайне важен при выборе материалов и сечения проводников, а также в контексте борьбы с последствиями токов короткого замыкания.
Поэтому в нашей статье мы постараемся максимально подробно, но при этом на доступном языке, разобраться с причинами нагрева, его этапами и использовании этого свойства проводников на практике.
Причины нагрева проводников и их этапы
Так почему при прохождении тока проводник нагревается? Ответ на этот вопрос независимо друг от друга дали Джеймс Джоуль в 1841 году, и Эмиль Ленц в 1842 году. В связи с этим. открытый ими закон получил название Джоуля-Ленца.
Закон Джоуля-Ленца
Звучит этот закон, как: мощность тепла, выделяемого в единице объема проводника, равна произведению напряженности электрического тока к его плотности. Если из этого определения вам сразу все стало понятно, то наша статья не для вас. Мы поговорим с теми, кто, как и я, когда услышал первый раз это определение, удивленно хлопал глазами.
Поэтому мы будем по минимуму использовать формулы, а постараемся на пальцах объяснить, что значит этот закон:
- Сам проводник имеет определенное сечение, а также сопротивление.
- Значение этого сопротивления обычно не высоко, но оно есть.
- Кроме того, раз у нас по проводнику протекает ток, то он имеет определённый потенциал или напряженность.
- Оперируя этими понятиями мы и определим почему проводник с током нагревается.
Соответственно, чем большее количество времени протекает ток по проводнику, чем большее сопротивление проводника, чем больший ток протекает по проводнику, тем быстрее и больше он нагревается. Вот так характеризует нагревание проводников электрическим током закон Джоуля-Ленца.
Обратите внимание! Электрическая проводимость, а соответственно и сопротивление проводника, напрямую зависит от его температуры. Чем она выше, тем больше сопротивление проводника. Поэтому получается лавинообразный процесс. Проводник греется, его сопротивление растет, и он греется еще больше. В связи с этим, процессу отвода тепла от проводника следует уделять самое пристальное внимание.
Отвод тепла от проводника и этапы нагрева
В связи с приведенным выше свойством, с нагревом проводников нужно бороться. Достигается это за счет выбора оптимального сечения провода, а также материала. То есть, сечение провода должно соответствовать максимально допустимому току, который может протекать в нем, а также нормально выдерживать кратковременные перегрузки.
- Дабы все это правильно рассчитать, мы должны знать не только как закон Джоуля-Ленца нагревание проводников электрическим током рассчитывает, но и как посчитать отдачу тепла проводником. Ведь наш проводник находится не в вакууме, и отдает тепло окружающей среде.
- Сразу давайте определимся, какие параметры влияют на теплоотдачу проводника. Прежде всего, это сечение проводника, ведь вполне логично, что чем большая площадь проводника соприкасается с окружающим воздухом, тем быстрее он ее отдает.
- Следующим важным критерием является так называемый коэффициент теплоотдачи материала, из которого выполнен проводник. Или как этот параметр еще называют — теплопроводность материала. Ведь ни для кого не секрет, что теплопроводность у материалов разная.
- Ну и последним параметром, является разность между температурой окружающей среды и материалом проводника. Ведь как говорит инструкция: чем больше этот перепад, тем быстрее материал отдает тепло.
- Исходя из этих всех параметров, влияющих на теплоотдачу, можно предположить, что для любого проводника и любого тока имеется, так называемая, установившаяся температура. То есть, температура, при которой существует равенство получаемой энергии от протекания тока и отводимого тепла.
- Такую температуру называют установившимся режимом. И она должна быть в пределах рабочей температуры провода. Рабочая температура провода обычно ограничена типом используемой изоляции.
Например, для ПВХ-изоляции она не должна превышать 70⁰С, а разнообразные материалы с пропиткой лаком способны выдерживать температуры до 120⁰С и выше.
Выбор проводников
Как вы можете понять из всего выше написанного, проводники следует выбирать из условий нагрева. Дабы при определённом токе их температура не превышала максимально допустимую. Сделать это можно своими руками, благодаря таблицам в ПУЭ. Но и в этом вопросе сначала необходимо разобраться.
- В ПУЭ приведены таблицы, по которым можно осуществить выбор проводников по нагреву, экономической плотности тока, способу прокладки и другим параметрам. Но для начала мы точно должны знать условия монтажа и работы провода. Давайте разберем, зачем это нужно.
- Но прежде разберемся с током. Ни для кого не секрет, что в течение времени ток в проводнике будет меняться. И какой из них следует рассматривать в качестве результирующего для выбора сечения проводника, непонятно. На этот вопрос нам отвечает п. 1.3.2 ПУЭ, который гласит, что для выбора следует применять средний ток в течении получаса, наиболее нагруженного в течении суток.
- Теперь давайте определимся с температурой. В разных местах монтажа она может достаточно сильно отличаться от рабочей температуры. Это следует учитывать. Поэтому в табл. 1.3.3 ПУЭ приведены поправочные коэффициенты для различной кабельно-проводниковой продукции, если температуры в которых будет работать кабель, отличается от рабочей.
- Выбор проводников по нагреву, плотности тока, обязательно учитывает способ прокладки проводника. Это может быть одиночная прокладка по воздуху, а может быть монтаж в земле или в трубах. Согласитесь, теплоотведение у таких проводников будет существенно отличаться. И это обязательно стоит учитывать.
- Так же следует учитывать количество жил проводника. То ли у нас охлаждается одна жила, то ли три, которые соприкасаются.
Обратите внимание! В табл. 1.3.12 ПУЭ имеется отдельный поправочный коэффициент при монтаже проводников пучками. Ведь если у нас рядом проложено сразу несколько проводников, то они вполне могут нагревать друг друга и заметно хуже остывать. И это так же должно учитываться.
- В итоге мы сможем воспользоваться таблицами 1.3.4. – 1.3.11 ПУЭ, которые предписывают, проводники какого сечения использовать для различных токов, и при использовании проводников с различными типами изоляции.
Обратите внимание! Если вы выбираете проводник для жилого помещения, то сразу должны исключить провода и кабели, выполненные из алюминия. Ведь согласно новых норм ПУЭ от 2001 года, такой материал в электропроводках жилых зданий запрещен.
- Но эти таблицы можно применять для не самых мощных линий. При расчётах межсистемных высоковольтных линий с напряжением в 330кВ и выше, опираться на эти таблицы нельзя. В этом случае используют таблицу 1.3.36 ПУЭ, которая позволяет выбрать сечение проводников, исходя из экономической плотности тока.
Из этого видео Вы узнаете о требованиях к проводникам.
Использование нагрева материалов при прохождении тока на практике
Но далеко не всегда нагрев проводников электрическим током является негативным фактором. Люди научились применять этот закон и себе на пользу. И примеров такого применения масса. Мы приведем лишь некоторые из них.
- Самым первым и самым распространенным, является применение закона Джоуля-Ленца в электрических печах, нагревателях и фенах. Для этого, в качестве проводника, сознательно устанавливается материал с большим сопротивлением. При протекании через него тока выделяется большое количество тепла, которое потом соответствующим образом используется человеком.
- Еще одним способом применения этого закона, являются теплые полы в вашем доме или греющие кабели, которые применяют в строительстве и канализационных системах. Для них так же сознательно применяется проводник с высоким сопротивлением.
- И даже лампочка «Ильича» отчасти использует этот закон. Только тут материал подбирается не только исходя из сопротивления, но и из яркости свечения в нагретом состоянии.
- Но нагревание электрическим током проводников нашло свое применение и в электроэнергетике. Все вы наверняка сталкивались с предохранителями. Суть данного защитного устройства сводится к тому, что в емкость с условно неизменными параметрами помещают проводник определенного сечения. При протекании через этот проводник тока больше допустимого, он перегорает, и тем самым обесточивает защищаемую сеть.
И это только несколько примеров на скорую руку. На самом деле их на порядок больше. Поэтому нагрев проводников при протекании по ним электрического тока это далеко не всегда «зло».
Вывод
Мы очень надеемся, что теперь вы знаете, как можно объяснить нагревание проводника электрическим током, и понимаете сам процесс. Так же вы должны понимать, с чем связаны определенные ограничения при выборе сечения проводников, и не будет ли слишком велика цена игнорирования этих правил.
Ведь все из них основаны на реальных практических и научных обоснованиях, а электротехника очень жестоко наказывает тех, кто их игнорирует.
Чем больше сопротивление, тем проводник нагревается больше или меньше?
Спорим уже полгода с папой, он говорит что чем сопротивление проводника больше, тем он слабее нагревается.
Его аргументы:
1) если взять 2 лампочки на 100 и 60 Вт например, то в 100 ваттной лампочке сопротивление меньше ( измеряли сами) , а она горит сильнее (то есть нагревается вольфрамовая нить сильнее). В 60 ваттной наоборот.
2) воздух можно принять не за диэлектрик, а за проводник с колоссальным сопротивлением. Почему же тогда воздух вокруг розетки не нагревается, ведь там по сути 2 дырки — 2 конца проводника, а воздух между ними резистор с огромным сопротивлением.
Мои же аргументы за то, что чем больше сопротивление, тем сильнее нагревается резистор.
1) Закон Джоуля-Ленца Q=I^2*R*t
2) Все нагревательные элементы имеют большое сопротивление, все ясно.
3) Чем больше сопротивление, тем больше электронов сталкиваются с частицами вещества, что и вызывает нагревание.
4) Провода делают из металлов низкого сопротивления для того, что бы не было потерь энергии на их нагрев.
Необоснованные ответы не интересуют, мы тоже не дураки. Знаю, что многие придерживаются моей точки зрения, но как обьяснить эффект с лампочкой?
Электрическое сопротивление проводника. Чем больше сопротивление тем больше нагрев
В металлах ток образуется при появлении электрического поля. Оно «заставляет» двигаться электроны упорядоченно, в одном направлении. Электроны дальних орбит атома, слабо удерживаемые ядром, формируют ток.
Медные провода
При прохождении отрицательных частиц сквозь кристаллическую решетку молекул меди, они сталкиваются с атомами и другими электронами. Возникает препятствие или сопротивление направленному движению частиц.
Для оценки противодействия току была введена величина «электрическое сопротивление» или «электрический импеданс». Обозначается она буквой «R» или «r». Вычисляется сопротивление по формуле Георга Ома: R=, где U — разность потенциалов или напряжение, действующее на участке цепи, I — сила тока.
Понятие сопротивления
Важно! Чем выше значение импеданса металла, тем меньший ток проходит по нему, и именно медные проводники так широко распространены в электротехнике, благодаря этому свойству.
Исходя из формулы Ома, на величину тока влияет приложенное напряжение при постоянном R. Но резистентность медных проводов меняется, в зависимости от их физических характеристик и условий эксплуатации.
Температурная зависимость ρ(Т)
Для большинства материалов проведены многочисленные эксперименты по измерению значений удельных сопротивлений. Данные по большинству проводников можно найти в справочных таблицах.
Удельное сопротивление металлов и сплавов, Ом*мм2/м
| Серебро | 0,016 | Бронза (сплав) | 0,1 |
| Медь | 0,017 | Олово | 0,12 |
| Золото | 0,024 | Сталь (сплав) | 0,12 |
| Алюминий | 0,028 | Свинец | 0,21 |
| Иридий | 0,047 | Никелин (сплав) | 0,42 |
| Молибден | 0,054 | Манганин (сплав) | 0,45 |
| Вольфрам | 0,055 | Константан (сплав) | 0,48 |
| Цинк | 0,06 | Титан | 0,58 |
| Латунь (сплав) | 0,071 | Ртуть | 0,958 |
| Никель | 0,087 | Нихром (сплав) | 1,1 |
| Платина | 0,1 | Висмут | 1,2 |
Чаще всего приводятся значения ρ при нормальной, то есть комнатной температуре 20С. Но оказалось, что при повышении температуры удельное сопротивление возрастает по линейному закону в соответствии с формулой:

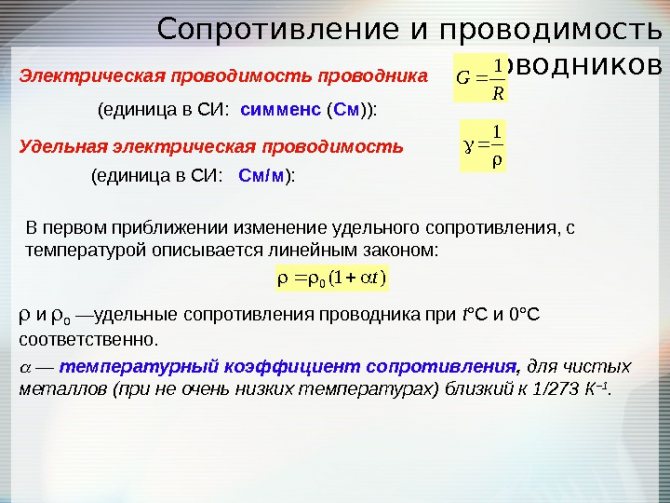

$ ρ(Т) = ρ0 * (1 + α*T)$ (6),
где: ρ — удельное сопротивление проводника при температуре 0С, α — температурный коэффициент удельного сопротивления, который тоже имеет для каждого вещества свое, индивидуальное, значение. Из формулы (6) следует, что коэффициент α имеет размерность или .
Рис. 2. Температурная зависимость удельного сопротивления проводника
В соответствии с законом Джоуля-Ленца при протекании электрического тока т выделяется тепло, а значит происходит рост температуры проводника. Кроме этого, в зависимости от области применения, электрические приборы могут работать как при пониженных (минусовых), так и при высоких температурах. Для точных расчетов электрических цепей необходимо учитывать зависимость ρ(Т). Величину α для конкретного материала можно узнать из справочной литературы.
Советуем изучить Расчет срока службы электролитических конденсаторов
Рис. 3. Справочные значения температурного коэффициента удельного сопротивления проводников
Что влияет на сопротивление медного провода
Электрический импеданс медного кабеля зависит от нескольких факторов:
- Удельного сопротивления;
- Площади сечения проволоки;
- Длины провода;
- Внешней температуры.
Последним пунктом можно пренебречь в условиях бытового использования кабеля. Заметное изменение импеданса происходит при температурах более 100°C.
Зависимость сопротивления

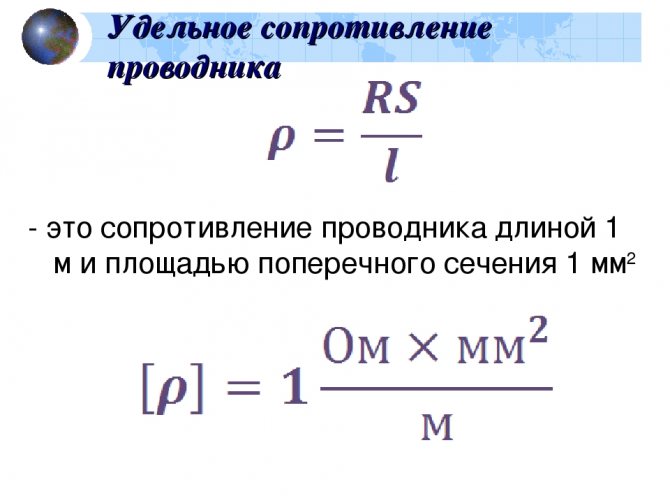

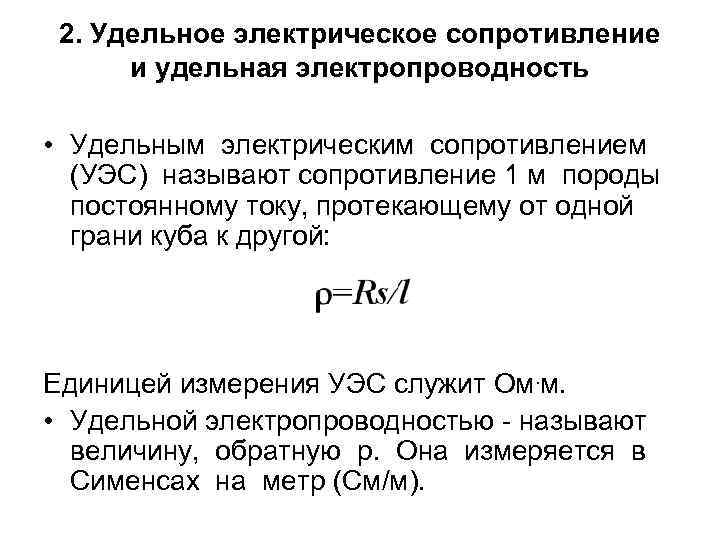

Удельное сопротивление в системе СИ обозначается буквой ρ. Оно определяется, как величина сопротивления проводника, имеющего сечение 1 м2 и длину 1 м, измеряется в Ом ∙ м2. Такая размерность неудобна в электротехнических расчетах, поэтому часто используется единица измерения Ом ∙ мм2.
Вам это будет интересно Особенности переменного тока
Важно! Данный параметр является характеристикой вещества — меди. Он не зависит от формы или площади сечения. Чистота меди, наличие примесей, метод изготовления проволоки, температура проводника — факторы, влияющие на удельное сопротивление.
Зависимость параметра от температуры описывается следующей формулой: ρt= ρ20[1+ α(t−20°C)]. Здесь ρ20— удельное сопротивление меди при 20°C, α— эмпирически найденный коэффициент, от 0°Cдо 100°C для меди имеет значение, равное 0,004 °C-1, t — температура проводника.

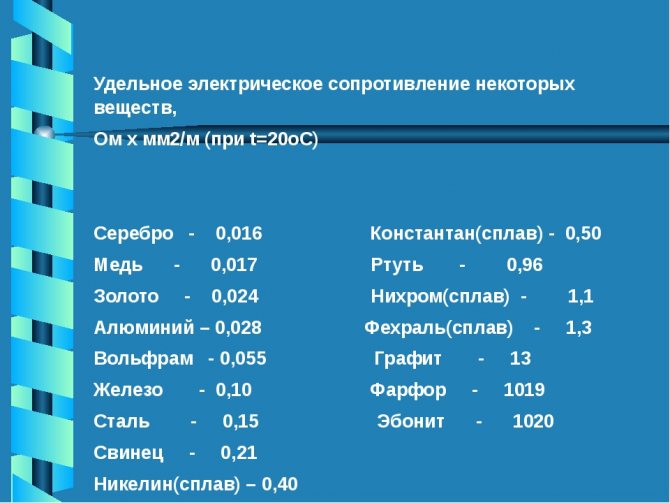

Ниже приведена таблица значений ρ для разных металлов при температуре 20°C.

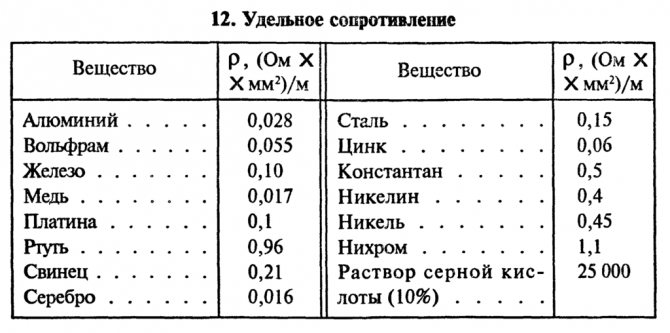

Таблица удельного сопротивления
Согласно таблице, медь имеет низкое удельное сопротивление, ниже только у серебра. Это обуславливает хорошую проводимость металла.
Чем толще провод, тем меньше его резистентность. Зависимость R проводника от сечения называется «обратно пропорциональной».
Важно! При увеличении поперечной площади кабеля, электронам легче проходить сквозь кристаллическую решетку. Поэтому, при увеличении нагрузки и возрастании плотности тока, следует увеличить площадь сечения.
Увеличение длины медного кабеля влечет рост его резистентности. Импеданс прямо пропорционален протяженности провода. Чем длиннее проводник, тем больше атомов встречаются на пути свободных электронов.
Выводы
Последним элементом, влияющим на резистентность меди, является температура среды. Чем она выше, тем большую амплитуду движения имеют атомы кристаллической решетки. Тем самым, они создают дополнительное препятствие для электронов, участвующих в направленном движении.
Важно! Если понизить температуру до абсолютного нуля, имеющего значение 0° Kили -273°C, то будет наблюдаться обратный эффект — явление сверхпроводимости. В этом состоянии вещество имеет нулевое сопротивление.
Температурная корреляция
Почему нагревается проводник с током: разберем подробности
Разбираем, почему и как нагревается проводник при прохождении через него электрического тока
Почему при прохождении электрического тока проводник нагревается? Ответ на этот вопрос крайне важен при выборе материалов и сечения проводников, а также в контексте борьбы с последствиями токов короткого замыкания.
Поэтому в нашей статье мы постараемся максимально подробно, но при этом на доступном языке, разобраться с причинами нагрева, его этапами и использовании этого свойства проводников на практике.
Причины нагрева проводников и их этапы
Так почему при прохождении тока проводник нагревается? Ответ на этот вопрос независимо друг от друга дали Джеймс Джоуль в 1841 году, и Эмиль Ленц в 1842 году. В связи с этим. открытый ими закон получил название Джоуля-Ленца.
Закон Джоуля-Ленца
Звучит этот закон, как: мощность тепла, выделяемого в единице объема проводника, равна произведению напряженности электрического тока к его плотности. Если из этого определения вам сразу все стало понятно, то наша статья не для вас. Мы поговорим с теми, кто, как и я, когда услышал первый раз это определение, удивленно хлопал глазами.
Поэтому мы будем по минимуму использовать формулы, а постараемся на пальцах объяснить, что значит этот закон:
- Сам проводник имеет определенное сечение, а также сопротивление.
- Значение этого сопротивления обычно не высоко, но оно есть.
- Кроме того, раз у нас по проводнику протекает ток, то он имеет определённый потенциал или напряженность.
- Оперируя этими понятиями мы и определим почему проводник с током нагревается.
Удельные сопротивления различных веществ
Зависимость сопротивления провода от удельного сопротивления материала
Зависимость сопротивления кабеля от его сечения
Соответственно, чем большее количество времени протекает ток по проводнику, чем большее сопротивление проводника, чем больший ток протекает по проводнику, тем быстрее и больше он нагревается. Вот так характеризует нагревание проводников электрическим током закон Джоуля-Ленца.
Обратите внимание! Электрическая проводимость, а соответственно и сопротивление проводника, напрямую зависит от его температуры. Чем она выше, тем больше сопротивление проводника. Поэтому получается лавинообразный процесс. Проводник греется, его сопротивление растет, и он греется еще больше. В связи с этим, процессу отвода тепла от проводника следует уделять самое пристальное внимание.
Отвод тепла от проводника и этапы нагрева
В связи с приведенным выше свойством, с нагревом проводников нужно бороться. Достигается это за счет выбора оптимального сечения провода, а также материала. То есть, сечение провода должно соответствовать максимально допустимому току, который может протекать в нем, а также нормально выдерживать кратковременные перегрузки.
- Дабы все это правильно рассчитать, мы должны знать не только как закон Джоуля-Ленца нагревание проводников электрическим током рассчитывает, но и как посчитать отдачу тепла проводником. Ведь наш проводник находится не в вакууме, и отдает тепло окружающей среде.
- Сразу давайте определимся, какие параметры влияют на теплоотдачу проводника. Прежде всего, это сечение проводника, ведь вполне логично, что чем большая площадь проводника соприкасается с окружающим воздухом, тем быстрее он ее отдает.
Теплоотдача различных материалов
- Следующим важным критерием является так называемый коэффициент теплоотдачи материала, из которого выполнен проводник. Или как этот параметр еще называют — теплопроводность материала. Ведь ни для кого не секрет, что теплопроводность у материалов разная.
- Ну и последним параметром, является разность между температурой окружающей среды и материалом проводника. Ведь как говорит инструкция: чем больше этот перепад, тем быстрее материал отдает тепло.
Температура установившегося режима
- Исходя из этих всех параметров, влияющих на теплоотдачу, можно предположить, что для любого проводника и любого тока имеется, так называемая, установившаяся температура. То есть, температура, при которой существует равенство получаемой энергии от протекания тока и отводимого тепла.
Рабочая температура проводника с ПВХ изоляцией
- Такую температуру называют установившимся режимом. И она должна быть в пределах рабочей температуры провода. Рабочая температура провода обычно ограничена типом используемой изоляции.
Например, для ПВХ-изоляции она не должна превышать 70⁰С, а разнообразные материалы с пропиткой лаком способны выдерживать температуры до 120⁰С и выше.
Выбор проводников
Как вы можете понять из всего выше написанного, проводники следует выбирать из условий нагрева. Дабы при определённом токе их температура не превышала максимально допустимую. Сделать это можно своими руками, благодаря таблицам в ПУЭ. Но и в этом вопросе сначала необходимо разобраться.
- В ПУЭ приведены таблицы, по которым можно осуществить выбор проводников по нагреву, экономической плотности тока, способу прокладки и другим параметрам. Но для начала мы точно должны знать условия монтажа и работы провода. Давайте разберем, зачем это нужно.
Допустимые перегрузки для кабелей в бумажной изоляции
- Но прежде разберемся с током. Ни для кого не секрет, что в течение времени ток в проводнике будет меняться. И какой из них следует рассматривать в качестве результирующего для выбора сечения проводника, непонятно. На этот вопрос нам отвечает п. 1.3.2 ПУЭ, который гласит, что для выбора следует применять средний ток в течении получаса, наиболее нагруженного в течении суток.
На фото поправочные температурные коэффициенты
- Теперь давайте определимся с температурой. В разных местах монтажа она может достаточно сильно отличаться от рабочей температуры. Это следует учитывать. Поэтому в табл. 1.3.3 ПУЭ приведены поправочные коэффициенты для различной кабельно-проводниковой продукции, если температуры в которых будет работать кабель, отличается от рабочей.
- Выбор проводников по нагреву, плотности тока, обязательно учитывает способ прокладки проводника. Это может быть одиночная прокладка по воздуху, а может быть монтаж в земле или в трубах. Согласитесь, теплоотведение у таких проводников будет существенно отличаться. И это обязательно стоит учитывать.
- Так же следует учитывать количество жил проводника. То ли у нас охлаждается одна жила, то ли три, которые соприкасаются.
Обратите внимание! В табл. 1.3.12 ПУЭ имеется отдельный поправочный коэффициент при монтаже проводников пучками. Ведь если у нас рядом проложено сразу несколько проводников, то они вполне могут нагревать друг друга и заметно хуже остывать. И это так же должно учитываться.
Выбор сечения проводников в резиновой и ПВХ изоляции
- В итоге мы сможем воспользоваться таблицами 1.3.4. – 1.3.11 ПУЭ, которые предписывают, проводники какого сечения использовать для различных токов, и при использовании проводников с различными типами изоляции.
Обратите внимание! Если вы выбираете проводник для жилого помещения, то сразу должны исключить провода и кабели, выполненные из алюминия. Ведь согласно новых норм ПУЭ от 2001 года, такой материал в электропроводках жилых зданий запрещен.
Таблица экономической плотности тока
- Но эти таблицы можно применять для не самых мощных линий. При расчётах межсистемных высоковольтных линий с напряжением в 330кВ и выше, опираться на эти таблицы нельзя. В этом случае используют таблицу 1.3.36 ПУЭ, которая позволяет выбрать сечение проводников, исходя из экономической плотности тока.
Из этого видео Вы узнаете о требованиях к проводникам.
Использование нагрева материалов при прохождении тока на практике
Но далеко не всегда нагрев проводников электрическим током является негативным фактором. Люди научились применять этот закон и себе на пользу. И примеров такого применения масса. Мы приведем лишь некоторые из них.
Простейшая электрическая печь
- Самым первым и самым распространенным, является применение закона Джоуля-Ленца в электрических печах, нагревателях и фенах. Для этого, в качестве проводника, сознательно устанавливается материал с большим сопротивлением. При протекании через него тока выделяется большое количество тепла, которое потом соответствующим образом используется человеком.
- Еще одним способом применения этого закона, являются теплые полы в вашем доме или греющие кабели, которые применяют в строительстве и канализационных системах. Для них так же сознательно применяется проводник с высоким сопротивлением.
- И даже лампочка «Ильича» отчасти использует этот закон. Только тут материал подбирается не только исходя из сопротивления, но и из яркости свечения в нагретом состоянии.
- Но нагревание электрическим током проводников нашло свое применение и в электроэнергетике. Все вы наверняка сталкивались с предохранителями. Суть данного защитного устройства сводится к тому, что в емкость с условно неизменными параметрами помещают проводник определенного сечения. При протекании через этот проводник тока больше допустимого, он перегорает, и тем самым обесточивает защищаемую сеть.
Принцип работы предохранителя
И это только несколько примеров на скорую руку. На самом деле их на порядок больше. Поэтому нагрев проводников при протекании по ним электрического тока это далеко не всегда «зло».
Вывод
Мы очень надеемся, что теперь вы знаете, как можно объяснить нагревание проводника электрическим током, и понимаете сам процесс. Так же вы должны понимать, с чем связаны определенные ограничения при выборе сечения проводников, и не будет ли слишком велика цена игнорирования этих правил.
Ведь все из них основаны на реальных практических и научных обоснованиях, а электротехника очень жестоко наказывает тех, кто их игнорирует.
Как узнать сопротивление 1 метра медного провода
После выяснения всех факторов, влияющих на резистентность медного провода, можно объединить их в формуле зависимости сопротивления от сечения проводника и узнать, как вычислить этот параметр. Математическое выражение выглядит следующим образом: R= pl/s, где:
- ρ — удельное сопротивление;
- l — длина проводника, при нахождении сопротивления медного проводника длиной 1 м, l = 1;
- S— площадь поперечного сечения.
Вам это будет интересно Особенности DC тока
Для вычисления S, в случае провода цилиндрической формы, используется формула: S = π ∙ r2 = π d2/4 ≈ 0.785 ∙ d2, здесь:
- r — радиус сечения провода;
- d — его диаметр.
Если провод состоит из нескольких жил, то суммарная площадь будет равна: S = n d2/1,27, где n — количество жил.
Если проводник имеет прямоугольную форму, то S = a ∙ b, где a — ширина прямоугольника, b — длина.
Важно! Узнать диаметр сечения можно штангенциркулем. Если его нет под рукой, то намотать на любой стержень измеряемую проволоку, посчитать количество витков, желательно, чтобы их было не меньше 10 для большей точности. После этого измерить намотанную часть проводника, и разделить значение на количество витков.
Вычисление площади сечения
Как правильно рассчитать сопротивление провода по сечению
Проектируя электрическую сеть, необходимо правильно подобрать сечение кабеля, чтобы его резистентность не была высокой. Большой импеданс вызовет падение напряжения выше допустимого значения. В результате подключенное к сети электрическое устройство может не заработать. Также, провода начнут перегреваться.
Для правильного расчета минимального сечения необходимо учесть следующие факторы:
- По стандартам ПУЭ падение напряжения не должно быть больше 5%.
- В бытовых условиях ток проходит по двум проводам. Поэтому, при расчете величину сопротивления нужно умножить на 2.
- Учитывать нужно мощность всех подключенных приборов на линии. Для развития предусмотреть запас по нагрузке.
Как вычислить сопротивление проводника по формуле? Для примера можно рассмотреть задачу. Требуется определить: достаточно ли будет медного кабеля сечением 2,5 мм2 и длиной 30 метров для подключения оборудования мощностью 9 кВт.
Формулы электрической цепи
Задача решается следующим образом:
- Резистентность медного кабеля будет равна:
2 ∙ (ρ ∙ L) / S = 2 ∙ (0,0175 ∙ 30) / 2,5 = 0,42 Ом.
- Для нахождения падения напряжения нужно определить силу тока, по формуле: I= P/U.
Вам это будет интересно Методы передачи электроэнергии
Здесь P — суммарная мощность оборудования, U — напряжение в цепи. Тогда сила тока будет равна: I = 9000 / 220 = 40,91 А.
- Используя закон Ома, можно найти падение напряжения по кабелю: ΔU = I ∙ R = 40, 91 ∙ 0,42 = 17,18 В.
- От 220 В процент падения составит: U% = (ΔU / U) ∙ 100% = (17,18 / 220) ∙ 100% = 7, 81%>5%.
Падение напряжение выходит за пределы допустимого значения, значит необходимо использовать кабель большего сечения.
Ответы@Mail.Ru: Почему плохой контакт греется?
Почему греется плохой контакт? Плохой контакт — это тот у которого увеличилось сопротивление, грубо говоря. Тепло выделяемое на проводнике с током определяется простой формулой, как написал Вам Сергей Гаврилов Q = I^2 R t, где Q — тепло в Джоулях, I — ток в амперах, t — время в секундах. Формула называется — закон Джоуля-Ленца. Ну и в ней все видно: чем больше ток — тем больше нагрев, чем больше сопротивление — тоже больше нагрев, и время также — чем дольше ток протекает, тем больше тепла выделится. Всё достаточно просто.
потому что между контактами проскакивает искра, под воздействием чего он и греется
Потому что в этом месте повышенное сопротивление. Выделяется мощность, равная P=I^2 R — в виде тепла. В месте плохого контакта даже может зажечься электрическая дуга.
что такое ток ? -количество электричества! и если большое кол-во попрёт, будет большое трение — оно и греет .
В плохом контакте увеличивается переходное сопротивление и на нём получается падение напряжения.
Закон Джоуля-Ленца. Q=I^R*t. где Q-количество теплоты, I-ток, t-время, r -сопротивление.
Плохой контакт означает, во-первых, повышенное сопротивление из-за загрязненности самого металла, а во-вторых, уменьшенную площадь контакта, которая, в свою очередь, тоже увеличивает сопротивление. Если есть сопротивление, то есть и падение напряжения. А если есть папдение напряжения и ток, то есть выделение мощности в виде тепла. А тепло, в свою очередь, ускоряет окисление, которое еще больше увеличивает сопротивление.
потому, как там выделяется энергия переноса
Таблица сопротивления медного провода
Узнать резистентность проводника можно по таблицам. В них содержатся готовые результаты вычислений для разных кабелей.
Таблица меди на метр 1
Например, сопротивление меди на метр для различных сечений можно определить без вычислений, из соответствующей таблицы.
Таблица меди на метр 2
Важно! Таблицы не содержат данные о всех сечениях. Если нужно узнать величину импеданса для неуказанного кабеля, то находится среднее значение между двумя ближайшими известными сопротивлениями.
Таблица сечений, сопротивлений, силы тока
Расчет сопротивления кабеля является важной задачей при проектировании электрической системы. Воспользовавшись формулами или таблицами, можно успешно ее решить.
