Как разобрать газонокосилку

Ремонт и обслуживание газонокосилок

Газонокосилки – это удобная техника, позволяющая поддерживать на даче, в саду, парке травяной покров в ухоженном состоянии. Благодаря их применению газоны приобретают привлекательный вид с минимальными затратами труда и времени. Популярностью пользуются бензиновые и электрические устройства, оттеснившие на задний план механические модели косилок.

При правильной эксплуатации оборудование способно работать не один год без поломок. Но со временем детали изнашиваются или может случиться непредвиденная авария, в результате чего агрегат выйдет из строя. Если техника не на гарантии, то не обязательно обращаться в сервисный центр за помощью к специалистам. Ремонт и обслуживание газонокосилок можно производить в домашних условиях. Связано это с тем, что многие неисправности не относятся к серьезным поломкам, их можно достаточно легко устранить самостоятельно.

Основные неисправности электрических и бензиновых газонокосилок

Несмотря на разнообразие моделей и производителей газонокосилок, бензиновая и электрическая техника имеет схожие конструктивные узлы. Разница заключается в типах установленных двигателей и связанных с ними систем обеспечения работоспособности. Неисправности оборудования условно разделяют на 2 группы:

• механические;
• связанные с приводной частью.

Поломки механической части у моделей с бензиновыми и электрическими моторами практически одинаковые, а вот отказ при работе приводной части газонокосилки может быть вызван проблемами с разными деталями.

Проблемы с механической частью

Механическая система у газонокосилок с разными приводами состоит из следующих конструктивных элементов и узлов:

• ножа (роторного либо цилиндрического типа) или лески;
• передаточного механизма;
• травосборника и устройства выброса травы;
• колес, ручки и корпуса.

Выход из строя режущего элемента

Наиболее часто повреждаются (например, гнутся) или затупляются ножи, заканчивается леска. Это легко выявляется при простом визуальном осмотре.

О том, что режущие насадки затупились, свидетельствует неровное срезание травяных стеблей при кошении газонокосилкой.

Со временем крепление ножей может ослабнуть. Их балансировка во время вращения нарушается, и появляется вибрация, свист, дребезжание. Если ножи повреждены, то во время работы механизм начнет совершать вдобавок неуправляемые, внезапные, резкие движения. Для устранения неполадок данного рода режущие элементы выставляют в нужное положение, заменяют новыми или ремонтируют. Если возможно, то лезвия затачивают заново.

Звуки и вибрация при работе

Нехарактерные звуки, вибрация, дребезжание появляются во время эксплуатации агрегата, когда ослабляются крепления его конструктивных элементов: корпуса, двигателя. Эти явления чаще встречаются у бензиновых моделей, потому что их мотор во время работы сильнее колеблется, чем электродвигатель. Для устранения указанных явлений проверяют все соединения, подтягивая болты при необходимости. Случается, что свист при работе агрегата возникает из-за попадания внутрь постороннего предмета, который блокирует в аэраторе ролик. В таком случае достаточно просто его достать, чтобы звук прекратился.

Режущие насадки не вращаются

Часто при скашивании высокого травяного покрова либо жесткого травостоя режущие насадки перестают вращаться из-за забивания травой. Данную проблему в большинстве случаев (если она не привела к более значительным негативным последствиям) легко решить своими руками, просто палкой выковыряв стебли растений.

Поломка конструктивных деталей

Повреждения колес, ручки и корпуса случаются редко. Если они значительные, то меняют данные конструктивные элементы. Методы ремонта, при его возможности, в каждом случае зависят от материала сломанных деталей — они могут быть пластиковыми, алюминиевыми, стальными.

Обрыв ремня

При продолжительной эксплуатации косилки изнашивается, растягивается, а затем обрывается ремень. При этом бензиновый двигатель устройства работает, а ножи не вращаются. У самоходных моделей также может оборваться ремень привода колес: тогда они останавливаются и не едут. Иногда трос сцепления просто растягивается и его требуется отрегулировать.

Частые неполадки приводной системы

Приводная часть в электрических и работающих на бензине механизмах устроена по-разному. При этом двигатель является ее главным элементом. Поломки, связанные с мотором, сопровождаются следующими неполадками:

• газонокосилка перестает заводиться;
• после запуска оборудование практически сразу глохнет;
• при работе мощность двигателем полностью не развивается;
• появление чрезмерных вибраций при работе.

В результате столкновения с камнем, пнем либо другим твердым препятствием может повредиться вал, на котором установлен нож, а также сопряженные с ним узлы. Тогда понадобится более радикальный ремонт.

В большинстве случаев потребуется обращаться за помощью в сервисный центр.

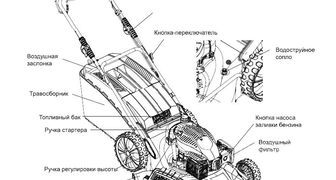

На бензиновые газонокосилки устанавливают двухтактные или четырехтактные двигатели внутреннего сгорания, имеющие различную конструкцию. По этой причине проблемы с мотором могут быть вызваны как поломкой одинаковых деталей, так и разных. Независимо от фирмы производителя, ремонт газонокосилок с одинаковым типом установленного привода производят аналогичным образом.

Инструменты для диагностики электродвигателя

Для выявления проблем у газонокосилок с разным типом привода и их устранения понадобятся такие приборы и инструменты:

• индикаторная отвертка;
• мультиметр либо тестер с индикацией напряжения;
• отвертки;
• ключи рожковые или шестигранные (зависит от крепежных деталей, используемых при сборке техники);
• плоскогубцы;
• кусачки;
• нож;
• молоток.

Из материалов может понадобиться изоляционная лента и выявленные в ходе проверки детали.

Причины поломок двигателей газонокосилок связаны со следующими факторами:

• перегревом или перегрузкой мотора;
• плохими контактами или разрывами в электрической цепи (у электрических моделей);
• нарушением подачи топлива либо масла (у бензиновых агрегатов).

Поэтому нужно периодически, ориентируясь на изложенные в эксплуатационной инструкции рекомендации, делать остановки во время работы и постоянно очищать от травяных остатков оборудование.

Для двигателей внутреннего сгорания следует применять подходящее масло и указанную в паспорте марку бензина.

Определение и устранение проблем с работой электромоторов

Чтобы выяснить причину, по которой электрическая газонокосилка не заводится, останавливается после включения или во время работы, выполняют последовательно следующие мероприятия.

1. Проверяют напряжение питающей сети на его соответствие величине, приведенной в паспорте оборудования. Если оно выше или ниже нормы, понадобится воспользоваться стабилизатором или прекратить на время работу.
2. Визуально осматривают шнур с вилкой (и предохранитель в ней) на наличие механических повреждений, а их при выявлении – меняют кабель либо соединяют его и изолируют заново.
3. Затем переходят к кнопке включения: ее отсоединяют и проверяют с помощью специальных инструментов.
4. Осматривают на наличие вздутия или окислений конденсатор.
5. После переходят к проверке электродвигателя газонокосилки: проверяют зрительно наличие сгоревших участков обмотки или с помощью прибора ее целостность.

После выявления на каком-либо этапе поломки и ее устранения, проверяют работоспособность оборудования в целом. Вместо поврежденной вилки однозначно устанавливают новую. Целостность питающего шнура и работоспособность кнопки включения/отключения можно легко определить с помощью мультиметра или тестера (даже отвертки-индикатора).

Перейти сразу к проверке фазосдвигающего конденсатора рекомендуется при следующих признаках в работе агрегата:

• в момент подачи напряжения электромотор дергается;
• электродвигатель перегревается на холостом ходу или при незначительном уровне нагрузки;
• от мотора исходит нехарактерное гудение;
• электродвигатель не набирает обороты.

Вышедший из строя конденсатор заменяют новой деталью соответствующей емкости.

Визуальными признаками того, что электромотор сгорел, является почернение его обмоток, расплавление их изоляции, сплавление меди. Когда такие явления присутствуют, потребуется самостоятельно заменить электродвигатель или обратиться к профессионалам. Если внешних признаков нет, а мультиметр показывает наличие разрыва в обмотке, то также понадобится менять мотор.

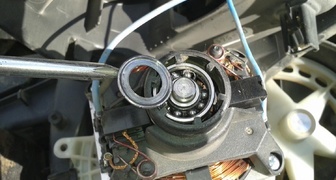

У коллекторных моделей электродвигателей сразу проверяют щетки: их чистят наждачной бумагой либо меняют.

При многолетней эксплуатации косилки могут износиться тормозные колодки электромотора. В таком случае нужно разобрать электродвигатель и снять накладки.

Приступая к поиску причин поломки, следует учитывать, что у техники, оснащенной электродвигателями, проблемы с запуском и работой мотора в основном связаны с плохими контактами в электрической цепи или нарушением целостности электропроводки. Гораздо реже из строя выходит пусковая кнопка, фазосдвигающий конденсатор либо электромотор (из-за перегрузки или перегрева). Ряд моделей газонокосилок оснащен тепловой защитой двигателя — она может срабатывать, при этом механизм не будет включаться. Для устранения проблемы достаточно замкнуть цепь.

Все рабочие операции с электрическими моделями газонокосилок рекомендуется проводить с отключением их от сети, чтобы не получить удар электрическим током. При ремонте электромотора и системы управления им своими руками необходимо иметь базовое представление об электротехнике, чтобы правильно выполнить работу.

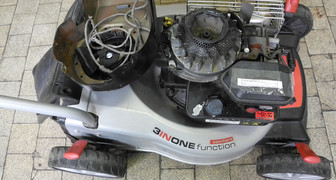

Причины отказов бензиновых двигателей

Бензиновые (особенно четырехтактные) двигатели внутреннего сгорания предназначены для работы на участках с уклоном не более 15 градусов. Допускаются кратковременные 30 градусные перекосы. При больших наклонах мотор может заглохнуть. Часть моделей косилок имеет рычаг газа: нужно выставить зажигание на газонокосилке на максимум перед работой.

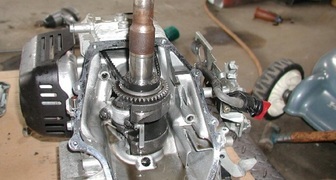

Ремонт двигателя внутреннего сгорания своими руками считается более трудным занятием, чем электрического мотора. Это связано с большей сложностью его конструкции. Нужно знать устройство двухтактных и четырехтактных двигателей, их конструктивные особенности.

Приступая к ремонтным работам, следует проверить ход тросика скобы (рычага) безопасности. Возможно, потребуется его подрегулировать.

Проблемы с топливной смесью

Самыми простыми причинами проблем с бензиновым агрегатом является отсутствие топлива. Его наличие проверить не составляет никакого труда. Также следует у четырехтактных моделей двигателей посмотреть состояние и уровень масла. Если оно загрязнено или его мало, то нужно залить новую жидкость, слив старую перед этим.

Во время постоянной эксплуатации косилки карбюратор загрязняется продуктами сгорания топлива либо из-за низкого качества заливаемого бензина. В результате плавают обороты мотора. Очистить карбюраторный узел можно самостоятельно. Для этого его потребуется разобрать и промыть специальным средством. Можно попробовать первоначально продуть воздухом, чтобы убрать засорения.

Следует помнить, что перед установкой на место должна обязательно выполняться регулировка карбюратора. Чтобы мотор работал хорошо, его нужно правильно настроить.

Топливный шланг также засоряется бензином плохого качества. Когда он не поступает, салун прочищают иголкой и заменяют топливный фильтр. При забивании воздушного фильтра падает мощность двигателя. В таких случаях фильтрационный элемент требуется почистить или заменить.

Обрыв стартерного шнура

Часто проблемы с запуском вызываются обрывом стартерного шнура. В простейшем варианте ремонт стартера заключается в связывании веревки узлом. В более сложных ситуациях понадобится разбирать весь узел и менять шнур.

Неисправность свечи зажигания

Если бензиновый мотор не запускается вообще либо сразу глохнет, следует проверить свечу зажигания. Она должна выдавать искру, видимую даже при дневном освещении. Для этого ее выкручивают и осматривают. Если искра отсутствует, то заменяют деталь. По внешнему виду свечи можно диагностировать поломку:

• если она сухая, то это указывает на наличие проблемы в системе подачи топлива;
• когда свеча мокрая, неполадки вызывает неправильная работа карбюратора;
• при наличии черного нагара на свече ее очищают или заменяют новой.

Прочие поломки

Плохо работает бензиновый мотор при частичном износе либо прогорании поршней. Для ремонта понадобится разобрать двигатель и поставить целые запчасти. Могут произойти также механические поломки, например, заклинивание коленвала или поршня, появление трещин в корпусе карбюратора или мотора. В таких ситуациях понадобится устанавливать новые детали.

Серьезный ремонт бензиновых двигателей требуют наличия профессиональных знаний и навыков. Если они отсутствуют, то лучше обратиться в сервисный центр к специалистам.

Диагностика режущей части

При постоянной эксплуатации газонокосилки ее режущая насадка со временем затупляется. Свидетельствует об этом следующие признаки:

• неравномерно скашивается травяной покров;
• растения вырываются с корнем;
• увеличивается время, затрачиваемое на работу;
• возрастает расход топлива или электроэнергии.

При появлении данных явлений режущую деталь требуется осмотреть и при необходимости снять, предварительно очистив от обрезков травы. Если есть трещины в металле или деформации, не позволяющие выполнить балансировку лезвий, то нужно производить замену режущей насадки. Когда износ деталей незначительный, то выполняется заточка ножей. Ее можно относительно без проблем произвести и в домашних условиях своими руками.

Чтобы снять нож роторного или цилиндрического типа, а затем заточить его или установить новый, выполняют следующие подготовительные мероприятия:

• сливают масло;
• электрические газонокосилки отключают от питающей сети, а на бензиновых агрегатах зажимают кнопку, блокирующую их включение;
• с агрегатов, работающих на бензине, сливают топливо или полностью вырабатывают его, выкручивают свечу зажигания;
• ставят механизм на опоры, позволяющие получить свободный доступ к режущей насадке.

Последнее необходимо только, если на инструменте установлен двигатель внутреннего сгорания. Можно также наклонить данное оборудование в сторону ручек, сняв с него предварительно травосборник. Модели с электродвигателем ремонтировать можно в любом удобном положении.

Если нет специальных средств, позволяющих заблокировать вал, то требуется сделать это другим подходящим способом.

Перед работой рекомендуется надеть плотные перчатки, чтобы защитить руки от возможных порезов о лезвия.

Снятие и установка ножа

Режущие насадки роторного типа на большинстве моделей крепятся к приводному валу с помощью болта. Он располагается по центру детали. Замена ножа на газонокосилке в этом случае выполняется следующим образом:

• при наличии фрагментов травы убирают их веником или щеткой;
• откручивают крепежный болт гаечным ключом подходящего размера (обычно это номер 19);
• ставят нож (такой же по длине как и снятый) в правильном положении, закручивая ключом крепежный болт с требуемым по инструкции усилием;
• проверяют равномерность вращения насадки, крутя ее рукой: расстояние от деки должно быть при этом постоянно одинаковым;
• ставят агрегат в рабочее положение.

Когда болт не получается открутить ключом, по нему можно несильно постучать молотком. Если это не помогло, то следует полить крепеж керосином либо тормозной жидкостью. Использовать дополнительные рычаги вместе с ключом необходимо с осторожностью, потому что можно сорвать верх болта. Нагревание крепежного элемента также поспособствует его раскручиванию.

Встречают ножи роторного типа с двумя короткими насадками. В этом случае работу по замене выполняют аналогичным образом. Поменять цилиндрический нож можно по такой же схеме. При этом разница заключается в конструктивных особенностях крепления насадки данного типа.

Снимать режущую насадку нужно аккуратно, чтобы не потерять детали. При этом следует запомнить ее положение, чтобы новые лезвия поставить правильно.

Затачивание лезвий в домашних условиях

Точить ножи от газонокосилки самостоятельно можно с помощью следующих инструментов и приспособлений:

• болгарки;
• точильного станка;
• напильника;
• наждачной бумаги;
• оселка (бруска) или абразивного камня.

Перед затачиванием следует надеть перчатки. Если работа будет выполняться на точильном станке или с помощью угловой шлифовальной машины, то нужно для защиты глаз от частиц абразива или металла воспользоваться маской или очками.

Перед тем, как наточить нож, его осматривают на наличие деформаций и степень износа. Имеющиеся изгибы выравнивают на наковальне или куске рельсы молотком.

При работе на точильном станке режущую насадку подносят к вращающемуся кругу и прислоняют лезвие к наждаку под определенным наклоном. Чтобы выровнять кромку первоначально ставят крупнозернистый круг. Доводку и шлифование выполняют на мелкозернистом круге. Если есть возможность, то шлифуют деталь войлочным кругом — он предназначен для полирования. Некоторые станки оснащены приспособлениями, позволяющими закреплять обрабатываемые детали — это облегчает процесс заточки.

Точить лезвия ножей с помощью ручных приспособлений или болгарки рекомендуется, предварительно зажав насадку в слесарных тисках. Если режущая кромка рабочей насадки сильно повреждена, то ее можно обрезать, но только сразу с двух сторон. Во всех случаях сильных усилий прикладывать не следует. В итоге лезвия должны быть заточены под углом 30 градусов.

После точения проверяют балансировку лезвий. Для этого в отверстие под болт вставляют, например, отвертку. Затем поднимают ее в вертикальное положение: нож при этом должен остаться в горизонтальной плоскости. Когда происходит перекос, следует восстанавливать нарушенный баланс. Это делают простым стачиванием металла с более тяжелой (перевесившей) стороны насадки. Снятие слоев материала выполняют понемногу, проверяя сбалансированность.

Замена лески в газонокосилке

Кроме ножей на газонокосилке может быть установлена леска. Такая насадка представляет собой катушку, на которой намотана капроновая нить. Катушки, устанавливаемые на косилках, бывают двух разновидностей:

• с 1-м усиком;
• с двумя выступающими концами капроновой нити.

Строение насадки несложное: в катушке имеются два отдела, между ними расположена перегородка, в которой есть выемка. Нить наматывается на эти дорожки. Для ее вывода из катушки предусмотрены специальные отверстия.

На разных моделях газонокосилок используются режущие насадки с различной толщиной лески. Этот параметр лежит в диапазоне 1,2-4 мм.

Кроме того, полиэтиленовая нить различается по форме своего сечения. Это определяет область использования (назначение) материала. По данным критериям леска может быть различных типов:

• круглой, являющейся наиболее прочной разновидностью, используемой для скашивания травяного покрова;
• фигурной, применяемой при кошении растений с мягкими стеблями;
• витой, подходящей только для тонкого травостоя.

Существует корд профессионального типа. Но данная разновидность подходит для применения не на всех моделях оборудования.

Сама насадка редко повреждается, только изнашивается и заканчивается капроновая нить. Чтобы возобновить работу, нужно заново намотать леску. Покупать стоит подходящую для установленной на газонокосилке катушки режущую нить.

Порядок работы при замене лески в катушке с одним усиком

Чтобы поменять леску катушке с одним выпущенным усиком, поступают следующим образом:

• выключают газонокосилку, электрическую отключая при этом от сети;
• снимают режущую насадку, предварительно застопорив вал от проворачивания, например, с помощью отвертки;
• разбирают корпус, обычно снимая его крышку нажатием на фиксаторы;
• раскладывают аккуратно все детали;
• отрезают от двух до четырех метров лески диаметром, указанным в инструкции к используемой насадке;
• складывают кусок пополам, чтобы разделить его на два одинаковых отрезка;
• в ушко, находящееся внутри катушки, продевают один конец корда;
• накручивают нить против часовой стрелки (в направлении, противоположном вращению насадки при работе);
• оставляют небольшой конец нити, который через отверстие выставляют наружу, зафиксировав предварительно в специальном пазу, чтобы не раскручивалась;
• собирают катушку;
• устанавливают насадку на газонокосилку.

Когда установлена режущая насадка с автоматической либо полуавтоматической подачей корда, внутри нее имеется пружина. Поэтому, разбирая корпус, необходимо следить, чтобы она не вылетела и не потерялась.

Фиксирующий леску паз может отсутствовать. В таком случае ее придерживают рукой во время сборки насадки, чтобы не раскрутилась.

Замена лески в других типах катушек

Чтобы правильно намотать леску в катушку с двумя выступающими концами корда, необходимо ее разобрать. Внутри находятся две выемки. При этом концы лески раскладывают отдельно по данным пазам. Наматывание выполняют также в направлении, противоположном вращению насадки.

Встречаются модели катушек, имеющие другую конструкцию. В таких случаях часто не требуется разбирать насадку, чтобы вставить корд. Нить вставляют в специальное сквозное ушко, находящееся внутри катушки. Наматывание лески происходит из-за нажатия кнопки. Она располагается непосредственно на корпусе режущей насадки и предназначена, чтобы при износе корда можно было выпускать новые его концы, не разбирая катушки.

Выполнять работы по замене лески на бензиновых косилках рекомендуется с нажатой кнопкой блокировки включения.

Перед тем, как накрутить леску, ее можно предварительно замочить ненадолго в воде — это повысит прочность, а также эластичность вставляемой нити. Наматывать металлические тросики запрещается. Корд должен соответствовать указанному в инструкции диаметру.

К ремонту газонокосилок следует приступать только после предварительного ознакомления с инструкцией по их эксплуатации. Там рассматривается конструкция модели и правила ее использования. Чтобы свести вероятность поломок к минимуму, необходимо выполнять требования по проведению регулярного технического обслуживания. Применять нужно только качественные горюче-смазочные материалы.

Перед началом скашивания травы рекомендуется осмотреть предварительно обрабатываемый участок на наличие камней, пней и прочих препятствий. Это поможет избежать случайных столкновений и непредвиденных аварий. Также следует учитывать, что газонокосилкой рекомендуется работать с сухой травой, потому что она медленнее забивает ножи и другие детали механизма.

Как отремонтировать газонокосилку электрическую
своими руками

Газонокосилка электрическая − это садовый электроприбор, предназначенный для выравнивания высоты травяной растительности на газонах и других участках земли. Питающее напряжение на ее электродвигатель подается по проводам или от встроенного аккумулятора.

Для любителей тишины, отсутствия вони выхлопных газов и необходимости постоянного техобслуживания, при наличии электричества и небольшой площади газона, предпочтительнее электрическая газонокосилка. Она надежнее бензиновых, но тоже со временем ломается.

Ремонт газонокосилки

Столкнулся с частично неисправной электрической газонокосилкой AL-KO. При включении она исправно работала, но как только попадалась небольшая кочка или неровность, то отключалась. При повторном включении опять ситуация повторялась. При этом чем дольше газонокосилка работала, тем чаще отключалась.

При осмотре оказалось, что для повышения безопасности эксплуатации газонокосилки выключатель сделан с защитой. Для включения газонокосилки сначала надо нажать на кнопку и после этого притянуть рычаг красного цвета к металлической трубе-ручке и удерживать его в процессе кошения травы. Судя по всем признакам неисправность находилась в узле выключателя.

Так как качественно выполнить ремонт в полевых условиях сложно, то решил снять узел выключателя и разобраться в причине нестабильной работы в условиях мастерской. Для этого было достаточно отвинтить два самореза.

От узла выключателя шел кабель в корпус газонокосилки. Попытка разобрать узел выключателя для отсоединения его от кабеля не увенчалась успехом. Головка самореза имела трехгранный шлиц, предусматривающий только его закручивание. Открутить такой стандартной отверткой невозможно.

Разборка газонокосилки

Пришлось откручивать крышку на корпусе газонокосилки, под которую сбоку уходил кабель. Но тут тоже поджидала трудность. Головки винтов скрывались в глубине потайных отверстий и были плотно забитых травой с землей. После очистки головок от мусора стало видно, что они рассчитаны на крестовую отвертку, но все попытки такой отверткой их выкрутить не увенчались успехом.

Удалось их вывинтить с помощью отвертки с плоским жалом. Оказалось, что центр шлицов был приподнят и крестовая отвертка не полностью входила в зацепление. Еще одна защита от самостоятельной разборки.

После снятия крышки обнаружилось, что кабель зафиксирован четырьмя саморезами такого же типоразмера, но с нормальными шлицами. Поэтому, для исключения трудностей в откручивании крышки в будущем ржавые саморезы, ранее удерживающие крышку, были закручены в фиксаторы кабеля.

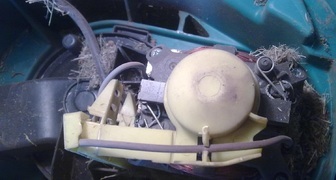

После многолетней работы внутри газонокосилки скопилось много скошенной травы, которая укутала разъемы и пусковой конденсатор. Пришлось ее для продолжения ремонта удалить.

После очистки газонокосилки появился доступ к разъемам. Для расчленения разъема, идущего от выключателя достаточно было отвести плоской отверткой фиксатор в сторону.

В газонокосилке был установлен асинхронный однофазный электродвигатель, не имеющий коллектора и щеток. Благодаря этому нет необходимости в регулярном техническом обслуживании газонокосилки. Данная газонокосилка за десять лет впервые отказала.

И тут обнаружилась еще одна неисправность, которая себя не проявляла. При проверке свободы вращения ротора двигателя путем воздействия на крыльчатку, оказалось, что она не закреплена на валу и легко снялась.

Поверхность посадочного на вал двигателя отверстия крыльчатки была гладкой. Похоже при кошении ножи попадали на ветки, камни и в результате многократных рывков пластик крыльчатки срезался.

Для надежного закрепления крыльчатки на вал двигателя была намотана в один слой полоска медицинского пластыря на тканевой основе с выступом за торец вала на 5 мм. Затем через деревянную прокладку ударами молотка крыльчатка насажена на вал. Посадка оказалась достаточно прочной.

Поломка узла выключателя в данном случае оказалось благом, так как из-за износа крепления крыльчатки двигатель мог перегореть из-за перегрева и пришлось бы покупать новую газонокосилку.

Поиск неисправности

Внешний осмотр контактов разъемов и обмоток электродвигателя не выявил отклонений. Электрическая схема газонокосилки простая и ее проверить можно с помощью мультиметра. Измерение сопротивления обмоток мультиметром, включенным в режим измерения сопротивления не выявило их обрыва или короткого замыкания.

Был также проверен отрезок кабеля, идущий от выключателя к двигателю. При подключении омметра к его концам и интенсивному изгибу сопротивление не изменялось и было равно нулю. Стало очевидным, что неисправность находится в узле выключателя, который предстояло разобрать.

Многие производители электрических приборов для исключения возможности самостоятельного ремонта при сборке применяют саморезы, которые можно только закрутить. Опорная плоскость буртика в сторону откручивания сделана под косым углом и отвертка не может зацепиться.

В дополнение головка самореза имеет шлиц под трехгранную отвертку, которого в стандартных наборах бит я не встречал. Но это препятствие легко обойти, если нагреть винт с помощью паяльника или эмитируя высверливание самореза с помощью дрели и сверла, вращающегося против часовой стрелки.

Разогретый до точки размягчения пластмассы винт легко откручивается подобранным по ширине жалом плоской отвертки. Кстати, так же можно открутить сильно заржавевшие и прикипевшие винты и саморезы. Не раз приходилось это делать при ремонте электрочайников. При сборке заменяю эксклюзивные саморезы саморезами, со стандартной головкой.

Крышка выключателя еще держится на двух защелкивающихся фиксаторах, которые надо отвести в сторону через имеющиеся прорези в корпусе. Места расположения защелок показаны стрелками.

Ремонт узла выключателя газонокосилки

В первую очередь был проверены контакты концевого выключателя с помощью мультиметра. В отжатом положении толкателя концевика сопротивление между всеми его контактами должно стремиться к бесконечности, а при нажатом – попарно равно нулю. Контакты были в порядке.

Имитация нажатия кнопки пальцем и поворота рычага показала, что при малейшем ослаблении нажатия на рычаг, что может происходить при перемещении газонокосилки по лужайке из-за неровностей земли, толкатель кнопки возвращался в исходное положение – газонокосилка выключается.

При осмотре деталей выключателя оказалось, что опорная поверхность рычага фиксации концевого выключателя во включенном положении износилась. В результате не могла надежно обеспечивать работу узла в целом.

Можно было просто наплавить на изношенное место пластмассу, но она тоже со временем износится. Поэтому было принято решение установить металлическую накладку, которая обеспечит надежную работу рычага до конца эксплуатации газонокосилки.

Для изготовления скобки была взята медная проволока ⌀1 мм и расклепана молотком на наковальне до полоски толщиной около 0,3 мм. Можно вырезать скобку и из любого металла, даже жести. Далее полоске придана форма, показанная на фотографии.

Лишняя часть проволоки была откушена кусачками и полученная П-образная скобка установлена на изношенную часть рычага. Далее скобка была разогрета электрическим паяльником и с помощью пинцета вжата в пластмассу.

После реставрации рычаг был установлен в корпус узла выключателя и проверена его работа. Концевой выключатель надежно фиксировался даже при небольшом перемещении рычага включения газонокосилки.

Отрезок кабеля, идущий от узла выключателя в корпус газонокосилки, в котором установлен электродвигатель жестко не закреплен и при работе постоянно колеблется. В результате в местах входа часто происходит разрыв проводников. Для более надежной работы газонокосилки изношенный участок кабеля был введен внутрь корпуса выключателя.

В левой части фотографии показан кабель заводской укладки, что бросается в глаза, так это натянутые проводники на участке крепления кабеля и припайки к контактам концевого выключателя. Справа на фотографии показан кабель после перезаделки в креплении. Закреплен кабель по-новому был и в месте входа в корпус газонокосилки.

После сборки узел выключателя был установлен обратно на ручку газонокосилки и еще раз проверена его работа без подачи электропитания. Выключатель работал четко.

На следующем шаге к узлу выключателя был подключен шнур питания и проверена работа в реальных условиях путем пробного покоса травы. Проверка показала, что самостоятельный ремонт газонокосилки выполнен качественно и можно закреплять на корпусе крышку.

Эффективность ремонта была подтверждена на практике, на газоне в несколько соток трава и сорняки, вырастающие под фруктовыми деревьями были за лето неоднократно скошены и выключатель самопроизвольно ни разу не отключился.

Ремонт вилки узла выключателя

Еще в одной электрической газонокосилке AL-KO, которую мне пришлось ремонтировать, отказал узел включателя, причина поломки была очевидна.

Штыри вилки были сильно окислены от плохого контакта в розетке шнура, в дополнение один из штырей из-за сильного нагрева и размягчения пластмассы на половину своей длины вошел в корпус узла выключателя.

При разборке узла выключателя газонокосилки столкнулся с таким же саморезом, какой встретился при ремонте предыдущей газонокосилки. У него шлиц имел три грани. Пришлось его разогреть и выкрутить обычной плоской отверткой. При сборке использовал уже стандартный винт под крестовую отвертку.

Для возвращения вплавленного штыря вилки в начальное положение необходимо было получить доступ к штырю со стороны припайки проводов. Для этого потребовалось вынуть из корпуса рычаг управления концевым выключателем и сам выключатель.

Концы сетевых проводов в штырях были надежно запрессованы и нужно было только вернуть провалившийся штырь на место. Для этого со стороны подключения розетки шнура был установлен кондуктор в виде розетки. Далее со стороны проводов штырь был нагрет и нажатием паяльника возвращен в исходное положение.

Из-за того, что пластмасса вокруг штырей подвергалась воздействию высокой температуры, он могла стать хрупкой и при подключении вилки к розетке растрескаться. Для исключения такой ситуации штыри были со стороны подключения провоов залиты эпоксидной смолой. Через сутки, после застывания смолы, штыри были зачищены до блеска от окислов с помощью мелкозернистой наждачной бумаги.

Со дня ремонта этой газонокосилки прошло уже много лет и вопросов по надежности контакта вилки с розеткой шнура больше не возникало. Как видите, отремонтировать электрическую газонокосилку своими руками при желании совсем не сложно.

Задать вопрос автору статьи, оставить комментарий

Здравствуйте, Александр.
Хочу снять нож с газонокосилки El1432. Какая резьба у болта крепления ножа, левая или правая?

Здравствуйте, Сергей.
Есть правило: гайка на валах и осях всегда закручивается в сторону их вращения.
Если ножи, смотря со стороны гайки, вращаются по часовой стрелке, то резьба правая и гайка закручивается тоже по часовой стрелке. Если против, то левая.
Это необходимо для исключения самооткручивания гаек при работе устройства.Так закручены все гайки на наждачных колонках, дрелях, болгарках и других инструментах, включая даже педали у велосипедов и винты у самолетов и квадрокоптеров.

О ремонте газонокосилок: бензиновых, электрических своими руками

Многие владельцы газонокосилок рано или поздно сталкиваются с техническими неполадками данной техники. Зачастую проблемы возникают после нескольких сезонов активного применения или после того, как техника проводит зиму в холодном неотапливаемом помещении. И совсем неважно, какой установлен двигатель: качественный японский или простенький китайский, с годами он все равно начнет давать сбои. Но не нужно расстраиваться и торопиться в сервисный центр — множество поломок можно устранить самостоятельно.

Ремонт механической части для всех видов газонокосилок

Независимо от типа двигателя, механическая часть косы включает ножи, устройство выброса или накопления скошенной травы и передаточный механизм. Чаще всего из строя выходят ножи или заканчивается леска.

Очистка механической части газонокосилки Bosh

Поломка или изгиб ножей виден невооруженным глазом. В зависимости от материала и степени повреждения ножи заменяются или восстанавливаются простым подгибанием в исходное состояние. При сильном износе режущую часть можно подточить. Газонокосилка из триммера своими руками сделанная может выйти из строя по множеству причин. Чаще всего это превышение предельно допустимой нагрузки на крутящий момент и двигатель, так как используется нож вместо лески.

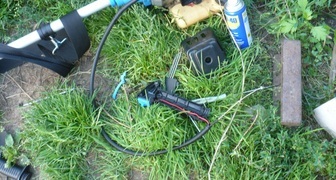

Восстановление ручки газа триммера

При осмотре следует проверить состояние воздуховода подачи травы в контейнер и при необходимости его прочистить. Более сложные механические поломки требуют наличия сложного инструмента, особой оснастки, профессиональных навыков и устранение таких неисправностей лучше доверить профессионалам.

Как понять, что газонокосилка работает неправильно

Сложность ремонта газонокосилки зависит от модели и вида неисправности.

При активном использовании газонокосилки ей обычно требуется ремонт примерно через 3-4 года после покупки.

• газонокосилка не заводится;
• газонокосилка запускается, но быстро глохнет;
• мотор газонокосилки работает не на полную мощность;
• газонокосилка работает, но остается много нескошенной травы, или трава скашивается неровно.

Газонокосилка может нуждаться в ремонте из-за неисправностей и повреждений механических или электрических элементов.

Ремонт электрической газонокосилки своими руками

Выходят из строя не только заводские, но и самодельные газонокосилки электрические. Главной причиной остановки электромотора является потеря контакта и отсутствие питания на клеммах двигателя.

Чертеж электрической газонокосилки на примере TBH 1650

Поэтому первым делом проверяем наличие напряжения в питающей розетке, состояние электрического шнура и отсутствие его обрыва. Затем, если используется коллекторный двигатель, нужно проверить состояние щеток и при сильном износе их заменить. Ручная газонокосилка с коллекторным двигателем отличается повышенной живучестью, но требует регулярной замены щеток.

Ремонт двигателя электрокосилки своими руками

Ручные газонокосилки с асинхронным двигателем также имеют проблемы. Часто отказывает фазосдвигающий конденсатор, но его проверку в полевых условиях сделать проблематично. Косвенным признаком отказа конденсатора является:

• дерганье мотора в момент подачи питания;
• сильное нагревание двигателя даже при малой нагрузке;
• пониженные обороты;
• характерное гудение.

Газонокосилка электрическая своими руками делается из подручных материалов, которые могут выйти из строя. При выявлении неисправности, в любом случае нужно убедиться в подаче напряжения на клеммы двигателя, а при его отсутствии — проверить работу выключателя.

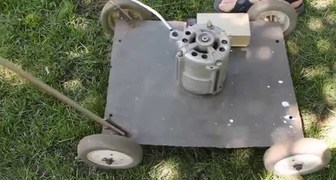

Электрическая газонокосилка своими руками сделанная

Если напряжение есть, конденсатор или щетки — в порядке, то наиболее вероятной причиной поломки является сгоревшая обмотка. В таком случае агрегат придется сдать в ремонтную мастерскую. Газонокосилки электрические самодельные чаще всего приходится ремонтировать самостоятельно, так как при сборке устройства не учитываются все нюансы его работы.

Ремонт электрической газонокосилки своими руками видео

Неисправности электрической косилки

Если электрическая газонокосилка внезапно отключается, это означает, что шнур, скорее всего, оборван, двигатель поврежден или отсутствует ток.

Если обрыв кабеля подтвержден, установите новый. Мультиметр используется для проверки кабеля газонокосилки на открытом воздухе.

Если двигатель газонокосилки останавливается, причиной неисправности является непрерывная работа без прерывания или блокировки режущего элемента каким-либо застрявшим предметом, например веткой. Когда двигатель перегревается и газонокосилка отключается, иногда достаточно подождать несколько минут, и газонокосилка снова запустится.

Чтобы двигатель не перегревался слишком быстро, воздушный фильтр должен содержаться в чистоте. Его необходимо постоянно чистить и заменять примерно один или два раза в год.

READ Неисправности Перфоратора Интерскол П 45 1000э

Ремонт газонокосилки с бензиновым мотором

В газонокосилках применяются бензиновые двухтактные двигатели внутреннего сгорания. Решая, как сделать газонокосилку своими руками, часто используют двигатели от других бытовых устройств — бензопил, компрессоров, мотоплугов и триммеров. Процесс поиска и устранения проблем этих двигателей проводится по одному алгоритму. Ремонт бензиновой газонокосилки своим руками начинается с определения причины отказа.

Общая схема бензиновой газонокосилки

Двигатель нормально заводится и работает, но ножи не вращаются

В этом случае гарантирован выход из строя механической части или, как вариант, разрушено ее крепление к валу двигателя.

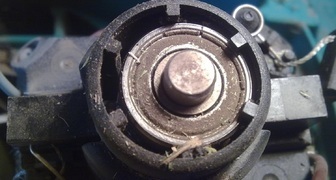

Поломка механической части и ремонт газонокосилки викинг своими руками

Плохо заводится, но нормально работает

Механическая газонокосилка своими руками с бензиновым двигателем плохо заводится, но нормально работает на рабочих режимах (при подаче газа). Такая неисправность может вызываться двумя причинами — сбоем регулировки системы холостого хода в карбюраторе или неправильным составом топлива.

Подетальный чертеж бензиновой газонокосилки

Для устранения следует начать именно с топлива, соединить бензин и масло нужных марок в требуемой пропорции и залить это топливо в бачок взамен старого. Если это не помогло — снять и разобрать карбюратор и настроить систему холостого хода в соответствии с указаниями производителя.

Двигатель плохо заводится и неустойчиво работает на всех режимах

Наиболее вероятные причины: забились топливные жиклеры, забился топливный фильтр, забился воздушный фильтр. Для устранения: жиклеры продуваются сжатым воздухом, фильтры меняются или промываются, в зависимости от их конструкции.

Ремонт двигателя газонокосилки Bosh

Двигатель запускается, но не держит нагрузку

Если двигатель заводится и работает на холостых оборотах, но плохо держит нагрузку во время работы. Скорее всего, имеет место «кислородное голодание». Такой ремонт газонокосилок своими руками выполняется заменой или очисткой «методом продувки» воздушного фильтра.

Ремонт газонокосилок, если не заводится двигатель

Бывает, что несмотря на наличие и нормальную подачу топлива двигатель не заводится. Чаще всего отсутствие признаков жизни указывает на отказ катушки зажигания. Если при визуальном контроле все электрические цепи окажутся в порядке, то потребуется эту катушку заменить.

Ремонт двигателя газонокосилки своими руками

Менее распространенный случай — сильный нагар или отказ свечи зажигания. Определяется путем визуального контроля выкрученной свечи. Наиболее эффективный способ определения этой неисправности — подменить свечу на другую, заведомо исправную. Задумываясь, как сделать газонокосилку если не заводится двигатель, обратите внимание на замену свечей на новые, и желательно более надежные.

Как сделать газонокосилку своими руками видео

Когда газонокосилка не заводится

В зависимости от площади газона и роста травы на нем хозяева выбирают оптимальную по характеристикам технику. Она бывает нескольких типов:

• бензиновые аппараты;
• агрегаты с электромотором;
• оборудование на аккумуляторной тяге.

Средняя по цене косилка выдерживает в климатических условиях Санкт-Петербурга, Москвы или аналогичных регионов около четырех сезонов. Более дорогие или менее эксплуатируемые садовые помощники способны выдержать в полевых условиях 5-6 сезонов.

Также восстановление газонокосилок своими руками потребуется в том случае, если условия зимнего хранения оказались неподобающими. Например, после применения не проводилась чистка рабочих поверхностей или отсутствовало межсезонное профилактическое обслуживание. В результате проявляются разнообразные проблемы:

• требуется частая заточка ножей газонокосилки;
• просто не заводится газонокосилка;
• мотор заводится, но через короткий промежуток газонокосилка глохнет;
• появляются неисправности у карбюратора, которому требуется не только разборка, но и чистка с ремонтом;
• ремонт газонокосилки своими руками требуется при существенном снижении мощности во время работы.

Отправляться в дорогой сервисный центр не стоит. Многие проблемы можно решить с минимальными затратами и провести ремонт своими силами.

После каждого использования инструмента необходимо очищать режущие элементы. Регулярно меняйте масло и проводите ТО, чтобы свести риск поломок к минимуму.

ВИДЕО: Как смазать редуктор мотокосы или триммера

WRCBUX.RU

Триммер для дачи

Польский Роторный Косилка Разборка

Роторная польская косилка: лучшие модели и советы по эксплуатации

Сельскохозяйственная техника давно и прочно вошла в привычную жизнь сельского жителя. При том совершенно неважно занимается ли он сельским хозяйством на профессиональном уровне или нет. Так или иначе каждый сталкивается с необходимостью приобретения такой техники, ведь сам по себе труд фермера очень нелегок, справиться с которым собственноручно не всегда удается.

А если взять в расчет крупны сельские хозяйства и фермы, то там без такой техники просто не обойтись. Поэтому, последние десятилетия появился необычайный спрос на различную посевную, тракторную, почвообрабатывающую и других видов технику.

Немалую популярность завоевали различные косилки на трактор, позволяющие обрабатывать большие площади, скашивая траву и различные культуры. Крупные сельскохозяйственные компании оперативно прореагировали на такую тенденцию, развернув вектор своего развития на производство подобных агрегатов и приспособлений.

На сегодняшний момент, отмечают три категории основных производителей роторных косилок для тракторов: европейские компании, отечественные производители и китайская техника. У каждой категории есть свои плюсы и минусы, к примеру, китайские производители предоставляют свою технику по очень выгодным ценам, существенно отличающиеся от европейских.

Однако, низкая цена это, пожалуй, единственное преимущество у таких моделей. Если же вам нужен действительно качественный товар, то ваш выбор должен упасть либо на российскую технику, отличающуюся оптимальным сочетанием цены и качества, либо на европейские модели. Безусловно, цена на них будет немного выше, но за качество, как мы знаем, приходится всегда платить больше. О мудром подходе к вопросу того, как выбрать газонокосилку мы расскажем вам здесь.

Современные технологии производства и передовые технологические предприятия, расположенные в Европе, позволяют это качество демонстрировать в полной мере. Одним из самых известных производителей, популярным среди фермеров, является польская , занимающаяся выпуском различной сельскохозяйственной техники, в том числе и роторных косилок для тракторов. О сегментной косилке для трактора, которая является отличной альтернативой косилкам Wirax, вы можете узнать в этой статье.

Вывод

Электрические газонокосилки являются хорошим инструментом для ухода за газонами и другой зеленью, но их эффективность и срок службы зависят от того, насколько хорошо они используются и обслуживаются.

Прочитав статью, вы узнали больше об устройстве и неисправностях электрической газонокосилки, а именно:

• Как устроены электрические газонокосилки?
• Как правильно их использовать;
• Как правильно их обслуживать;
• Какие ошибки опасны для устройства или его оператора;
• Что является причиной определенных поломок; как ремонтировать газонокосилки;
• Как определить, можете ли вы починить газонокосилку самостоятельно или лучше идти в мастерскую.

Как определить причину сбоя?

Ремонт должен начинаться по принципу «от простого к сложному», то есть ремонт рекомендуется начинать с проверки наличия газа в баке. Если бензиновый двигатель остановился после зимовки, замените топливо.

READ Как Поменять Леску На Электрическом Триммере Huter

К сожалению, топливо не всегда имеет достойное качество. Следовательно, во время длительного простоя устройства оно может расслаиваться или образовывать осадок. И двигатели иногда очень чувствительны к качеству топлива.

Если нет сомнений в отношении последнего, но газонокосилка не запускается, необходимо проверить искру, отсоединив провод с колпачком от свечи зажигания, отвинтив его с помощью прилагаемого ключа.

Прикрепите свечу зажигания к чистой металлической поверхности (без покраски) двигателя, сначала надев на нее крышку и попросив кого-нибудь вытащить стартер.

Если появляется неустойчивая и слабая искра, свечу необходимо почистить пилкой или наждачной бумагой.

Другая проблема, которую легко устранить. Это забитый топливный шланг. Они проверяют это, выключая его: если топливо не течет, фильтр или внутренняя часть забиты. Фильтр нужно будет заменить, внутренняя часть может быть очищена с помощью иглы.

Хорошо, если после этого косилка заработает. Однако причина неисправности в 90% случаев кроется в другом. Неисправность карбюратора, который нуждается в ремонте. Вы можете справиться с ремонтом с достаточным опытом. В его отсутствие вам понадобится помощь сервисного центра.

История бренда

Свое становление компания начала в 1994 году, когда стали производиться первые серийные модели различной сельскохозяйственной техники. Был одобрен именно такой вектор развития, направленный на фермерские хозяйства и их обеспечение, что явилось верным решением на тот момент.

С течением времени и ростом темпов производства, компания начала открывать свои предприятия в других точках Европы. Такое решение позволило не только увеличить производство техники, но и дало немалое количество рабочих мест там, где располагались данные заводы.

Типы неисправностей электрических косилок

Почему косилки не начинаются?

Чтобы ответить на вопрос, нужно понимать, что все неисправности делятся на механические и электрические. Первыми являются неисправности:

• Ножи;
• Колеса
• Ручки;
• Корпус.

Второе. Это все о двигателе, будь то электрический или бензин.

Нетрудно отремонтировать унылые ножи самостоятельно, поскольку они съемные и могут быть заточены обычной наждачной бумагой, выдерживая угол заточки 30 градусов. В случае неисправности других частей, например корпусов, колес, ручек, они также нуждаются в ремонте или замене.

В аккумуляторных устройствах эта проблема усугубляется отказом батареи. Сложнее ремонтировать газонокосилку, оснащенную двигателем, то есть бензиновую и электрическую газонокосилку.

Как почистить карбюратор?

Начните с проверки на наличие открытого огня поблизости. Не проводите ремонт в помещении. Это грозит утечкой газа.

Рекомендуемые:

Открутите винты с помощью плоской отвертки, чтобы снять пластиковую крышку воздушного фильтра с двигателя. Проверьте засоренный фильтр, удалите его с помощью пылесоса или замените его новым (если состояние неудовлетворительное).

Также необходимо снять внутреннюю крышку фильтра, которая находится под крышкой. Это проще сделать с помощью кольцевого гаечного ключа, открутив болты. Воздушный шланг прикреплен к его внутренней стороне, который также должен быть удален.

Наконец мы добрались до карбюратора устройства, которое можно разобрать. После отсоединения топливного шланга, ведущего к нему от бака, т.Е. Снятия хомута, шланг возвращается, пытаясь снять его с форсунки. Делайте работу осторожно. В конце концов, если в баке есть топливо, оно точно разлится.

Карбюратор установлен на двигателе с помощью двух болтов, для откручивания которого требуется головка сцепления. При отвинчивании второго болта старайтесь не опускать карбюратор, чтобы не повредить пружинную подвеску.

Следующий шаг. Вернуть пружину. Операцию удобнее проводить с той стороны, где она крепится к мотору. Теперь вы можете удалить кабель, отвечающий за положение крышки, осторожно повернув карбюратор против часовой стрелки.

После снятия карбюратора выкрутите болт, которым крепится крышка топливной камеры.

Очистка производится специальной жидкостью или WD-40 и медным проводом, с которого удалена изоляция.

Наконец, вы можете удалить пластиковый поплавок, расположенный под крышкой камеры, который регулирует уровень бензина, для которого сначала снимается штифт.

Камера должна быть очищена от налета. Внутренняя часть карбюратора обильно смочена WD-40 (или аналогом), вытерта насухо. После повторения операции они очищают медные каналы медного трубопровода и продувают их, потому что их загрязнение является основной причиной, по которой двигатель останавливается или не запускается.

READ Неисправности Триммера Husqvarna

Выполнив все описанные шаги, соберите карбюратор в обратном порядке.

После установки его на место, подсоединения шланга, воздух выходит из топливной камеры. Это завершает ремонт.

После описанных манипуляций оборудование легко запустится и будет работать стабильно.

Электрокосилка не запускается и не задерживается

Рано или поздно многие люди сталкиваются с отказом газонокосилки. Это обычно происходит после 3-4 лет активного использования или после хранения устройства в неотапливаемом помещении зимой.

Косилка вышла из строя, если:

• Не начинается;
• Косилка останавливается вскоре после запуска;
• Двигатель не работает на полную мощность или периодически

Проблемы с двигателем возникают со временем на всех устройствах, независимо от того, простой ли это «китайский» или дорогой «японский». Момент неприятный, но не стоит расстраиваться, ведь вам не нужно спешить в сервисный центр. Вы можете попробовать починить его самостоятельно.

Как диагностировать и найти поломку?

Произвести самостоятельную диагностику не очень сложно, с этим справится любой, если знает, на что стоит обращать внимание.

Как найти поломку и выполнить ремонт газонокосился своими руками?

Ниже мы перечислим основные признаки поломок и научим Вас определять, что они означают:

• Если, начав подстригать траву, вы услышали свистящий звук, выходящий из газонокосилки, скорее всего, это будет означать, что в аэраторе из-за попадания постороннего предмета заблокирован ролик. Для устранения такой неполадки достаточно устранить то лишнее, что попало, но не должно быть внутри инструмента.
• Неравномерное срезание травы, как правило, свидетельствует о том, что пора наточить или поменять ножи газонокосилки. Неожиданная остановка переднего колесного привода предупреждает об изношенности приводного ремня, что исправляется его заменой, или о его чрезмерной растянутости, требующей регулировки.
• Если ваша газонокосилка просто перестала включаться, прежде всего, необходимо проверить наличие в ней топлива. Еще одной причиной такой неполадки может явиться банальная необходимость замены свечей зажигания. В случае, если ни то, ни другое не помогло, придется звать на помощь специалистов.

Это основные признаки и наиболее частые неисправности. Далее мы поговорим о том, как выполнить ремонт газонокосилки своими руками и вернуть её к полноценной жизни.

Публикации

Для сбора различных сельскохозяйственных культур не всегда удобно применять крупногабаритную технику, такую как комбайны. В период уборочной компании такие технические средства обходятся дорого. К тому же с помощью комбайнов нельзя собирать многие типы растительности. Фермерам удобнее применять небольшие роторные косилки, которые недороги в обслуживании и позволяют быстро скашивать различные типы растительности.

Ремонт газонокосилок электрических и бензиновых своими руками

Ремонт газонокосилок как бензиновых, так и электрических может понадобиться в самый неожиданный момент. Мы расскажем об основных поломках самодельной и фирменной техники, подскажем на что обратить внимание, и по каким признакам можно распознать неисправность.

Ремонт газонокосилок своими руками

Газонокосилка — чудесная альтернатива ручной косе, облегчающая и ускоряющая скашивание травы в самых различных местах, включая такие, где обычная коса просто не развернется. Но за комфортом и удобством стоит сложный современный механизм, требующий к себе неустанного внимания и регулярного обслуживания.

Независимо от производителя, все агрегаты имеют схожую конструкцию. Поэтому ремонт газонокосилки Викинг своими руками выполняется аналогично ремонту других марок: Хускварна, Штил, Бош, Гардена, Олео Мак. Не составит исключения и самодельная газонокосилка, но устранение поломки требует элементарных знаний. Рассмотрим наиболее типичные причины отказа двигателя, и ремонт газонокосилки своим руками в полевых условиях.

Ремонт механической части для всех видов газонокосилок

Независимо от типа двигателя, механическая часть косы включает ножи, устройство выброса или накопления скошенной травы и передаточный механизм. Чаще всего из строя выходят ножи или заканчивается леска.

Очистка механической части газонокосилки Bosh

Поломка или изгиб ножей виден невооруженным глазом. В зависимости от материала и степени повреждения ножи заменяются или восстанавливаются простым подгибанием в исходное состояние. При сильном износе режущую часть можно подточить. Газонокосилка из триммера своими руками сделанная может выйти из строя по множеству причин. Чаще всего это превышение предельно допустимой нагрузки на крутящий момент и двигатель, так как используется нож вместо лески.

Восстановление ручки газа триммера

При осмотре следует проверить состояние воздуховода подачи травы в контейнер и при необходимости его прочистить. Более сложные механические поломки требуют наличия сложного инструмента, особой оснастки, профессиональных навыков и устранение таких неисправностей лучше доверить профессионалам.

Ремонт электрической газонокосилки своими руками

Выходят из строя не только заводские, но и самодельные газонокосилки электрические. Главной причиной остановки электромотора является потеря контакта и отсутствие питания на клеммах двигателя.

Чертеж электрической газонокосилки на примере TBH 1650

Поэтому первым делом проверяем наличие напряжения в питающей розетке, состояние электрического шнура и отсутствие его обрыва. Затем, если используется коллекторный двигатель, нужно проверить состояние щеток и при сильном износе их заменить. Ручная газонокосилка с коллекторным двигателем отличается повышенной живучестью, но требует регулярной замены щеток.

Ремонт двигателя электрокосилки своими руками

Ручные газонокосилки с асинхронным двигателем также имеют проблемы. Часто отказывает фазосдвигающий конденсатор, но его проверку в полевых условиях сделать проблематично. Косвенным признаком отказа конденсатора является:

• дерганье мотора в момент подачи питания;
• сильное нагревание двигателя даже при малой нагрузке;
• пониженные обороты;
• характерное гудение.

Газонокосилка электрическая своими руками делается из подручных материалов, которые могут выйти из строя. При выявлении неисправности, в любом случае нужно убедиться в подаче напряжения на клеммы двигателя, а при его отсутствии — проверить работу выключателя.

Электрическая газонокосилка своими руками сделанная

Если напряжение есть, конденсатор или щетки — в порядке, то наиболее вероятной причиной поломки является сгоревшая обмотка. В таком случае агрегат придется сдать в ремонтную мастерскую. Газонокосилки электрические самодельные чаще всего приходится ремонтировать самостоятельно, так как при сборке устройства не учитываются все нюансы его работы.

Ремонт электрической газонокосилки своими руками видео

Ремонт газонокосилки с бензиновым мотором

В газонокосилках применяются бензиновые двухтактные двигатели внутреннего сгорания. Решая, как сделать газонокосилку своими руками, часто используют двигатели от других бытовых устройств — бензопил, компрессоров, мотоплугов и триммеров. Процесс поиска и устранения проблем этих двигателей проводится по одному алгоритму. Ремонт бензиновой газонокосилки своим руками начинается с определения причины отказа.

Общая схема бензиновой газонокосилки

Двигатель нормально заводится и работает, но ножи не вращаются

В этом случае гарантирован выход из строя механической части или, как вариант, разрушено ее крепление к валу двигателя.

Поломка механической части и ремонт газонокосилки викинг своими руками

Плохо заводится, но нормально работает

Механическая газонокосилка своими руками с бензиновым двигателем плохо заводится, но нормально работает на рабочих режимах (при подаче газа). Такая неисправность может вызываться двумя причинами — сбоем регулировки системы холостого хода в карбюраторе или неправильным составом топлива.

Подетальный чертеж бензиновой газонокосилки

Для устранения следует начать именно с топлива, соединить бензин и масло нужных марок в требуемой пропорции и залить это топливо в бачок взамен старого. Если это не помогло — снять и разобрать карбюратор и настроить систему холостого хода в соответствии с указаниями производителя.

Двигатель плохо заводится и неустойчиво работает на всех режимах

Наиболее вероятные причины: забились топливные жиклеры, забился топливный фильтр, забился воздушный фильтр. Для устранения: жиклеры продуваются сжатым воздухом, фильтры меняются или промываются, в зависимости от их конструкции.

Ремонт двигателя газонокосилки Bosh

Двигатель запускается, но не держит нагрузку

Если двигатель заводится и работает на холостых оборотах, но плохо держит нагрузку во время работы. Скорее всего, имеет место «кислородное голодание». Такой ремонт газонокосилок своими руками выполняется заменой или очисткой «методом продувки» воздушного фильтра.

Ремонт газонокосилок, если не заводится двигатель

Бывает, что несмотря на наличие и нормальную подачу топлива двигатель не заводится. Чаще всего отсутствие признаков жизни указывает на отказ катушки зажигания. Если при визуальном контроле все электрические цепи окажутся в порядке, то потребуется эту катушку заменить.

Ремонт двигателя газонокосилки своими руками

Менее распространенный случай — сильный нагар или отказ свечи зажигания. Определяется путем визуального контроля выкрученной свечи. Наиболее эффективный способ определения этой неисправности — подменить свечу на другую, заведомо исправную. Задумываясь, как сделать газонокосилку если не заводится двигатель, обратите внимание на замену свечей на новые, и желательно более надежные.

Как сделать газонокосилку своими руками видео

Учитывая особенность «полевых условий», в которых эксплуатируются газонокосилки, производители этих устройств постарались максимально оградить своих потребителей от возможных проблем. Но, как известно, даже механическая газонокосилка ручная, своими руками сделанная, может однажды подвести. Мы очень надеемся, что наши советы помогут вам в этом случае и направят поиск неисправности в правильном направлении.
