Что такое реле: виды, принцип действия и устройство
Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. По факту, это автоматический выключатель, который соединяет или разъединяет электроцепи при достижении установленных значений или под внешним воздействием. Реле применяются в промышленности для автоматизации технологических процессов, в бытовой технике, которая есть в каждом доме, например в холодильниках и стиральных машинках, для защиты сети от слишком высоких или слишком низких параметров тока. Выбор нужного устройства упрощает классификация реле по различным признакам.
Содержание статьи
Общее описание конструкции
Понятие «реле» объединяет целое семейство устройств разной конструкции. Но в общем случае реле состоит из трех основных функциональных элементов:
- Воспринимающий. Это первичный элемент, который воспринимает контролируемую величину и преобразует ее в другую физическую величину.
- Промежуточный. Сравнивает полученное значение с заданным параметром. Если это значение выше или ниже заданного параметра, то на исполнительный элемент передается первичное воздействие.
- Исполнительный. Этот элемент передает воздействие в цепи, управляемые реле. В результате такого воздействия может произойти: размыкание или соединение управляемой цепи, переключение параметров тока.
Исполнение и принцип действия первичного элемента зависят от того, какое назначение имеет реле и на какую физическую величину (сила тока, напряжение, свет, тепло и т.п.) оно настроено.
Основные характеристики реле
Независимо от вида и принципа действия реле, выделяют несколько параметров, на которые обращают внимание при выборе этого прибора:
- Время срабатывания – промежуток времени между поступлением управляющего сигнала и воздействием на управляемые цепи.
- Коммутируемая мощность – допустимая мощность электроцепи или электроустановки, которой будет управлять реле.
- Уставка – обычно это регулируемый параметр, который определяет величину поступающего параметра (тока, напряжения, частоты, давления, температуры), при которой происходит срабатывание реле.
Виды реле: контактные и бесконтактные
По устройству исполнительного компонента реле делят на контактные и бесконтактные.
Контактные
Воздействуют на управляемую цепь с помощью электрических контактов. Их размыкание или замыкание полностью разъединяет или замыкает электроцепь. Для изготовления контактов используются: медь, серебро, вольфрам. Количество контактов – до 10 штук. Четырех- и пятиконтактные реле используются в электрических схемах автомобилей для включения и переключения цепей.
Бесконтактные
Такие реле воздействуют на управляемую цепь способом изменения электрических параметров выходных электроцепей – емкости, сопротивления, индуктивности, величины тока или напряжения.
Классификация реле по способу включения
Первичные
Эти устройства включаются непосредственно в цепь элемента, для защиты которого они предназначены. Их преимущества – не требуются измерительные трансформаторы, источники оперативного тока, контрольные кабели.
Вторичные
Подключаются в цепь с использованием вторичных трансформаторов. Это наиболее распространенный вид реле. Их преимущества – изоляция от высокого напряжения, возможность расположить устройство в месте, удобном для обслуживания. Вторичные реле выпускаются стандартными. Они рассчитаны на ток 5 (1) А и напряжение 100 В и могут устанавливаться в любые электроцепи, независимо от их тока и напряжения.
Виды реле по назначению
По назначению эти устройства бывают трех типов – управления, защиты, сигнализации.
Реле управления
Эти реле являются первичными. Монтируются непосредственно в электроцепь. Их роль – включение и выключение отдельных элементов схемы. Могут использоваться самостоятельно или в качестве комплектующих низковольтных комплектных устройств – ящиков, панелей, шкафов.
Реле защиты
Выполняют функции включения, отключения и защиты устройств, имеющих термические контакты – электродвигателей, вентиляторов. При превышении температуры термические контакты размыкаются. Оборудование может восстановить работу только после остывания термоконтактов до установленной температуры.
Сигнализации
Такие реле устанавливают в охранных системах автотранспорта, предприятий, придомовых территорий. Служат для формирования сигнала при достижении установленной величины параметра, который находится под контролем (ток, напряжение, частота, давление, температура, акустические параметры и другие).
Разновидности электромеханических реле
Наиболее распространенный вид электрических реле – электромеханические. К ним относятся: электромагнитные, индукционные, электротепловые устройства.
Электромагнитные
Один из видов электрических реле электромагнитное. В конструкции этого устройства имеются: обмотка со стальным сердечником, группа подвижных контактов, замыкающих и размыкающих управляемую электроцепь. Рассмотрим принцип их действия:
- На катушку сердечника подается управляющий ток.
- В сердечнике под воздействием электрического тока создается магнитное поле, притягивающее контактную группу.
- В зависимости от типа реле, контакты замыкают или размыкают электрическую цепь.
Разновидность электромагнитных реле – поляризованные, которые отличаются от нейтральных способностью реагировать на полярность управляющего сигнала. Размыкание или замыкание контактов зависит от полярности подключения электромагнита. Обладают более высокой чувствительностью, по сравнению с нейтральными реле. Такие устройства могут использоваться только в цепях постоянного тока.
Электротепловые (термические)
Тепловые реле представляют собой комплекс биметаллических пластин, для изготовления которых используются металлы с разным коэффициентом расширения при нагреве. Такие реле могут использоваться в качестве защитных устройств: при превышении температуры, установленной регулятором, контакты разъединяются, и поступление тока на потребителя прекращается.
Обычно тепловые реле используются в бытовых одно- и трехфазных сетях при подключении электрических двигателей. При увеличении нагрузки на двигатель выше установленной величины происходит нагрев биметаллического реле, которое при достижении определенной температуры размыкает электрическую цепь. Двигатель прекращает работу. После остывания биметаллических пластин цепь замыкается и двигатель возобновляет работу. Термические устройства могут оснащаться колесиком, с помощью которого регулируется температура отключения двигателя, и кнопкой принудительного запуска.
Существует разновидность термических реле, в которых биметаллические пластины заменены легкоплавящимся сплавом. Они срабатывают практически мгновенно – при достижении определенной температуры металл расплавляется и цепь размыкается. Принцип действия таких устройств похож на принцип действия предохранителей. После срабатывания такое реле, установленное непосредственно на оборудовании в качестве последней защиты от перегорания, подлежит замене.
Индукционные
Принцип действия этих устройств основан на взаимодействии между переменными магнитными потоками и токами, которые формируют переменные магнитные потоки. Индукционные приборы рассчитаны только на использование в цепях переменного тока. Существуют три типа индукционных реле – с рамкой, диском, цилиндрическим ротором («стаканом»). Эти устройства широко востребованы в системах релейной защиты и автоматики.
Другие виды электрических реле
Твердотельные
Эти электронные устройства компактны и долговечны, благодаря отсутствию трущихся механических частей. Работу механики здесь выполняют полупроводниковые элементы – биполярные и МОП-транзисторы, тиристоры, симисторы. По сравнению с твердотельными, они имеют следующие преимущества:
- Низкий уровень шума при работе.
- Очень высокая наработка на отказ, которая в 100 раз и более превышает ресурс электромагнитных устройств.
- Быстродействие, составляющее доли миллисекунд, у электромагнитных 50 мс – 1с.
- Электропотребление ниже на 95 %.
Однако твердотельные реле имеют не только достоинства, но и недостатки. Одним из них является слабая устойчивость к импульсным перенапряжениям, которые электромагнитным реле практически не страшны. При использовании твердотельных реле необходимо предусмотреть схемотехническое решение, которое ограничивает эти импульсы. Есть и еще минусы – нагрев при работе, наличие токов утечки, приводящих к наличию напряжения на фазном проводе даже при отключенном реле.
Твердотельные реле применяют в системах регулирования температуры, в которых в качестве нагревателей используются ТЭНы, в промышленной автоматике, телеметрии, механизмах оборудования, используемого в металлургической и химической индустрии, в медоборудовании, военной электронике.
Герконовые
Реле этого типа представляют собой герконовую катушку. Это баллон, заполненный инертным газом, или внутри которого создан вакуум. Внутри баллона располагают соединительные элементы из пермаллоя – прецизионного сплава (сплава с точно заданным химическим составом), включающего железо и никель. Эти соединительные элементы имеют вид проволоки с контактами. Их покрывают серебряным или золотым напылением. Геркон размещают в середине электрического магнита или в пределах действия его поля. При подаче тока на обмотку электромагнита образуется магнитный поток, который запирает контакты. Герконовые реле могут выполнять функции: замыкающие, переключающие, размыкающие. Преимущества этих устройств – компактные габариты, доступная цена, отсутствие трущихся частей, что продлевает срок службы. Тот факт, что контактная группа располагается в инертном газе или вакууме и надежно защищена от влаги, повышает надежность реле.
При использовании герконовых реле следует избегать:
- близкого присутствия источника ультразвука, который будет негативно влиять на работоспособность;
- воздействия постороннего магнитного поля;
- механических повреждений.
Колба изготавливается обычно из стекла, поэтому ее нужно всячески оберегать от механических воздействий. При разбитой колбе контактная группа срабатывать не будет. Герконовые реле можно использовать только в системах, в которых параметры электропитания находятся в пределах, установленных в технической документации. При подаче слишком высоких токов произойдет размыкание контактов. Нарушения в работе герконовых реле наблюдаются и в случаях подачи тока слишком низкой частоты.
Фотоэлектронные (фотореле)
Основой фотоэлектронного реле является полупроводниковый элемент – фоторезистор, сопротивление которого изменяется в зависимости от изменения освещенности. Фотореле – прибор, широко применяемый коммунальными службами. Он надежен в работе и обеспечивает существенную экономию электроэнергии и безопасность на улицах. При повышении освещенности все осветительное оборудование отключается, а при наступлении темноты – включается. Большинство таких приборов оснащено регулятором порога срабатывания и механическим выключателем.
Виды реле по типу поступающего параметра
По этому параметру разделяют реле: тока, мощности, частоты, напряжения, давления, акустических величин, количества газа. Устройства могут быть максимальными и минимальными. Реле, которые срабатывают при превышении заданной величины, называют «максимальными», а при ее падении ниже заданного уровня – «минимальными».
Реле тока
Реле тока реагируют на резкие перепады тока и при необходимости отключают отдельную нагрузку или всю систему электроснабжения. Величина максимального тока, при которой необходимо отключить потребителей, устанавливается регулятором.
Реле напряжения
Реле напряжения реагируют на величину напряжения и включаются через трансформаторы напряжения. Используются для контроля фаз напряжения в электросетях и защиты электроприборов. Основой такого реле является контроллер быстрого реагирования, отслеживающий отклонения напряжения за установленные пределы. Общепринятый стандарт срабатывания таких реле – ниже 170 В и выше 250 В.
Реле частоты
Служат для контроля частоты переменного тока, которая должна быть равна 50 или 60 Гц в одно- и трехфазных сетях. Обычно имеют фиксированные задержки срабатывания. Пороги размыкания цепи, которая находится под контролем, можно регулировать. Режим работы этого устройства может предусматривать наличие «памяти» аварии.
Реле мощности
Устройство, ограничивающее мощность, действует аналогично ограничителю тока нагрузки. При превышении установленного порога мощности происходит отключение потребителя. Реле ограничения мощности часто оснащаются функцией автоматического повторного включения. То есть, после снижения нагрузки работа оборудования возобновляется автоматически.
Реле давления
Реле давления – важнейший прибор, используемый в насосном оборудовании для контроля перепадов давления воды, масла, нефти, воздуха. Различают два основных типа таких приборов – электромеханические и электронные.
Электромеханические реле имеют в конструкции особый элемент, реагирующий на изменение давления в системе, – гибкую мембрану, которая изгибается под напором жидкости (воздуха) в системе. Она соединяется с двумя пружинами, одна из которых настраивается на минимально допустимый напор, а вторая – на разницу между верхней и нижней границами давления в системе. При снижении давления в системе ниже минимального порога реле включает насосное оборудование, при превышении верхнего порога – отключает. Это простые и надежные устройства, но не очень удобные в эксплуатации. Оператору приходится регулярно проверять настройки и при необходимости их корректировать.
Электронные устройства имеют более сложную конструкцию. Пределы можно устанавливать очень точно и при эксплуатации контролировать их не требуется. Электронные приборы чувствительны к гидроударам, поэтому их оснащают небольшими гидробаками (объем – примерно 400 мл). Электронное реле давления устанавливается между насосным оборудованием и первой точкой водоразбора.
Реле акустические
Акустические реле реагируют на изменение акустических величин – частоты звуковой волны, ее давления или акустических характеристик материалов – коэффициентов поглощения и отражения. Принцип действия может быть механическим или электрическим. В акустических приборах механического действия предусмотрена мембрана, которая прогибается под давлением звуковых волн, и при достижении определенной величины давления происходит замыкание контакта. В состав электрических акустических приборов входят: воспринимающий орган (микрофон, фильтр), усилитель, выходное электрическое реле.
Устройства, срабатывающие на любой шум, часто используются совместно с системой освещения. Они реагируют на любой возникающий шум в помещении и дают сигнал на включение света. Обычно их устанавливают в коридорах и на лестничных площадках. Также акустические реле широко используются в охранных системах, «интеллектуальных» игрушках.
Газовые реле
Эти приборы применяются для обеспечения газовой защиты. Они представляют собой металлический корпус, врезанный в маслопровод. Реле в нормальном состоянии заполнено маслом, а его контакты находятся в разомкнутом состоянии. При повышении содержания газов они заполняют верхнюю часть реле с одновременным вытеснением масла. Поплавок, имеющийся в конструкции, с понижением уровня масла опускается, поворачивается вокруг своей оси и вызывает замыкание контактов в сигнальной цепи. Сформированный сигнал предупреждает о высокой загазованности среды.
Промежуточные реле
Часто функции промежуточных выполняют электромагнитные реле, в которых в зависимости от конструкции и области применения имеются контакты следующих типов:
- Нормально разомкнутые (замыкающие). При отсутствии электропитания находятся в разомкнутом состоянии. При подаче напряжения происходит их замыкание.
- Нормально замкнутые (размыкающие). В нормальном состоянии такие контакты находятся в замкнутом состоянии, а при поступлении электропитания контакты размыкаются.
- Перекидные. В таких реле при отсутствии напряжения имеется средний контакт, замкнутый с одним из неподвижных контактов. При подаче тока средний контакт разрывает связь с первым неподвижным контактом и замыкается со вторым неподвижным контактом.
Обозначение реле на схеме
Обозначение реле на принципиальной схеме
На электрических схемах реле обозначается прямоугольником, от наибольших сторон которого показаны выводы питания. Функциональное назначение реле указывается на схеме буквами:
Реле контроля исправности ламп ВАЗ 2114: что нужно знать
Сегодняшней темой нашего разговора будет такая небольшая деталь, как реле исправности ламп ваз 2114. Мы выясним, для чего она нужна, как работает и что делать в случае ее поломки.
Реле контроля исправности ламп ваз 2114
Принцип работы устройства
Как нетрудно догадаться из его названия, реле контроля исправности ламп ваз 2114 предназначено для проверки текущего состояния автомобильных ламп (а именно — габаритных огней и стоп-сигналов), а также для оповещения водителя в случае их выхода из строя. Так, при отказе даже одной из указанных ламп либо при обрыве участка бортовой сети, отвечающего за их работу, на панели приборов загорится соответствующий значок.
Расположение реле контроля исправности ламп
Местом нахождения данного реле является общий (по-другому — монтажный) блок, находящийся внутри моторного отсека. Он служит для размещения всех автомобильных предохранителей, а также целого ряда реле, отвечающих за правильную работу внутренней сети. Интересующее же нас реле имеет продолговатую форму и обозначается индексом К4.
Оно включено в электрическую цепь по следующему принципу:
Функционирует реле контроля исправности ламп ваз 2114, схема которого представлена выше, следующим образом:
- если сопротивления на участках A-C-D и A-B-D — одинаковы, то разность потенциалов между точкой С и точкой В равна нулю;
- если сопротивление на одном из участков изменяется вследствие перегорания лампы, то между указанными точками появляется потенциал, вызывающий срабатывание сигнальной лампочки на панели приборов;
- если на одном из участков цепи происходит разрыв, то между точками С и В также появляется потенциал, и сигнальная лампочка в салоне срабатывает.
Данный принцип работы носит название резисторного моста. Он позволяет практически безошибочно определять наличие неполадки в цепи питания ламп (для того, чтобы избежать случайных срабатываний при небольших сетевых колебаниях, реле рассчитано на разности потенциалов, максимально близкие к разности, образующейся при обрыве).
Как можно из этого видеть, срабатывание реле и свечение сигнального значка на панели могут быть не только признаками перегорания лампочки габаритов или стоп-сигналов, но и признаками нарушения целостности их электрической цепи.
Расшифровка дополнительного блока предохранителей и реле
Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.
В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.
Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113
Дополнительный блок в салоне Схема дополнительного блока
Таблица 3. Расшифровка дополнительного блока предохранителей и реле
| № | Ток, А | Назначение (Предохранители) |
| 1 | 15 | Главное распределительное реле |
| 2 | 15 | Питание контроллера |
| 3 | 15 | Насос топливной системы |
| № | Назначение (Реле) | |
| К4 | Топливный насос | |
| К5 | Вентилятор системы охлаждения | |
| К6 | Главное реле управления системами |
Есть еще варианты и других расшифровок.
Расшифровка дополнительного блока предохранителей и реле
f2 — главного реле;
f3 — ЭБУ (электронного блока управления).
Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.
Сработало реле контроля ламп — в чем причина
Причин срабатывания реле к4 ваз 2114 может быть несколько, а именно:
- перегорела одна из ламп стопов или габаритов;
- произошел обрыв в проводке;
- реле вышло из строя;
- произошло ложное срабатывание.
Начинать поиск неполадки следует, безусловно, с ламп накаливания — для этого достаточно проверить их на работоспособность и, при выявлении перегоревшей, заменить ее на новую. После этого сопротивление в резисторном мосту цепи реле придет в норму и контрольный сигнал погаснет.
Горит лампочка реле контроля исправности ламп
Если же выяснится, что лампочки полностью исправны, то следует проверить состояние их цепи питания. Сделать это можно при обычной прозвонке мультиметром. Найденные при этом участки проводов с обрывом следует заменить на целые провода.
Следует отметить, что для реле отсутствие питания на лампе из-за обрыва провода аналогично перегоранию самой лампы. По этой причине всегда следует выполнять проверку бортовой проводки, а не спешить менять реле на новое.
Если же и цепь питания ламп оказалась исправной то, вероятно, проблема кроется в самом устройстве. Порой, при длительной эксплуатации реле закисает и остается в постоянно замкнутом положении. Чтобы проверить его исправность, проще всего заменить реле на другое, точно такое же. Если проблема при этом пропадет, значит причина найдена.

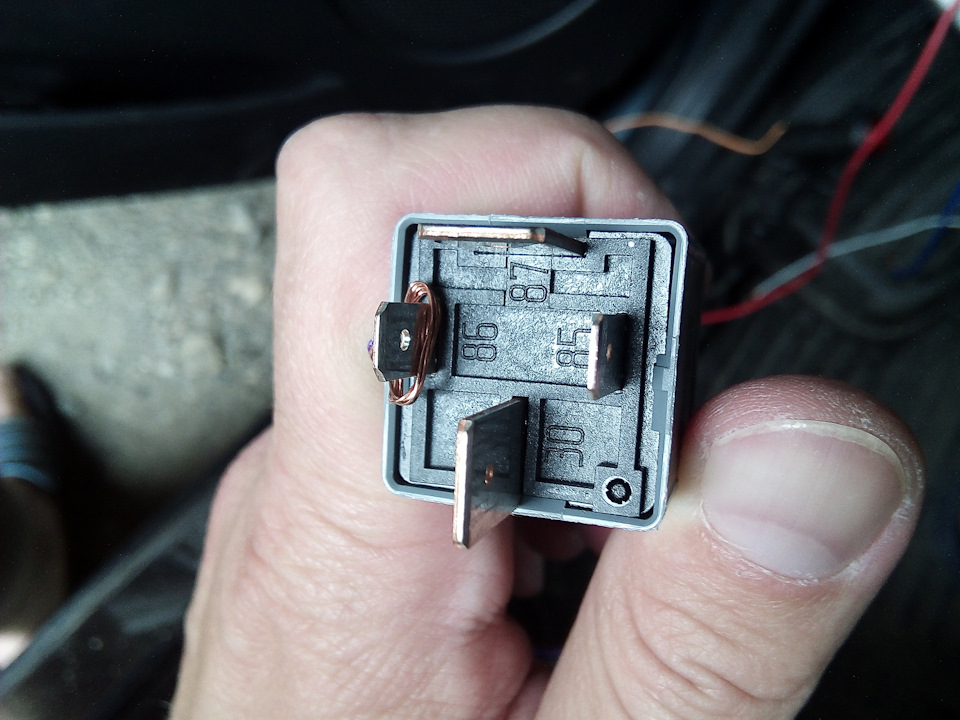

Клеммы реле контроля исправности ламп
Замена проводки авто
При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ
Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ
Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.
Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» — кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.
Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:
- если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
- проверить исправность предохранителя;
- проверить исправность реле;
- проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).
Также рекомендуется проверить все точки крепления «массы».
Схемы реле и предохранителей для автомобилей LADA:
Ограничения и порядок доработки реле поворотов
Установка светодиодов возможна лишь в том случае, если реле — цифровые. Для автомобилей семейства ВАЗ или ГАЗ — это приборы, маркируемые обозначением 494.3747 (для сравнения: обозначение аналоговых — 231.3747). Когда маркировка отсутствует, класс реле достаточно просто определяется по его габаритам, которые для аналогового варианта заметно больше. Если в автомобиле работает именно аналоговое — придётся приобрести цифровое.
Внешний вид цифрового и аналогового реле поворотов
Указатель поворотов дорабатывается в следующей последовательности:
- Вскрывается корпус;
- Устанавливается местонахождения чипа, отвечающего за работу поворотников: он обычно размещается справа от внешней платы.
- Заменяется конденсатор, которым определяется частота генератора миганий лампы поворотника. Тонкость заключается в том, что ёмкость конденсатора должна быть в пределах 4,7 мкФ на 50 В рабочего напряжения. Как вариант, можно поставить ещё один конденсатор, в большинстве случаев пространство внутри корпуса реле позволяет выполнить такую операцию.
- При помощи измерительных приборов контролируются выходные параметры. В том случае, если светодиоды функционируют должным образом, корпус устанавливают на прежнее место.
В качестве дополнительных элементов следует приобрести:
- Р-канальный транзистор;
- Резистор из вышеуказанного диапазона сопротивлений (если в схему будет впаиваться он, а не конденсатор);
- Светодиоды (желательно – красного или оранжевого цвета).
Пайку такого модернизированного варианта реле можно произвести обычным навесным методом, поверх основной схемы.
Как проверить проводку
Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.
Используем мультиметр
Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.
Проверяем напряжение
Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:
- Установить мультиметр в режим вольтметра.
- Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
- Второй щуп подсоединить к подающему проводу цепи.
Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.
Ищем короткое замыкание
После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.
Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:
- Потребителя – электрооборудования, устройств, предохранителей, блоков.
- Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.
Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.
Проверяем качество заземления
В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.
Читать дальше: Трансмиссионное масло для мотоблока нева мб 2
Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:
- Отключение АКБ.
- Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
- Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.
Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.
Проверяем целостность цепи
Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.
Как открутить ниппель суппорта?
При покачивании тормозов, обычно у все людей алгоритм действия одинаков. На ниппель суппорта вначале одевается шланг, потом рожковым ключом отпускается сам ниппель. Но что делать если ниппель ни хочет сдвигаться с места? Лучше для этих целей использовать торцевой ключ и вот почему:
Если у тебя закис ниппель тормозного суппорта, и ты пытаешься открутить его обычным накидным/рожковым ключом, ты допускаешь ошибку. Площадь поверхности у этих гаечных ключей невелика, а вот риск сорвать грани на ниппеле необычайно велик.
Вместо них гораздо безопаснее использовать торцовый ключ. С длинной рукояткой. Обрабатываем упрямца проникающей смазкой, даем окислам ослабить хватку, аккуратно ослабляем ниппель. Тормоза готовы к прокачке.
Это еще один разумный совет в копилку знаний. Поскольку ниппели на суппортах как мы все знаем выполнены из мягкого материала и даже малейший поворот накидного гаечного ключа может сорвать шлицы, заставляя прибегать вас к использованию пассатижей.Любое использование материалов допускается только при наличии гиперссылки на 1GAI.ru
Используйте второй гаечный ключ в качестве рычага
Если вы пытаетесь открутить прикипевший/приржавевший/окислившийся болт или гайку и все безуспешно, остановитесь на секунду и вспомните Архимеда, сказавшего великую фразу: «Дайте мне точку опоры, и я переверну Землю». А это значит, что задача упрощается. Помните, крутящий момент, который требуется для удаления болта или гайки- равен силе, умноженной на расстояние. Так зачем стараться изо всех сил, чтобы увеличить «силу», когда можно просто увеличить «расстояние»?
Возьмите второй гаечный ключ, наденьте его так как показано на фотографии. То есть оденьте его на конец первого ключа чтобы получить один большой рычаг. Крутим болт/гайку, но стараемся не переусердствовать.
Реле стартера, зажигания, задних противотуманных фонарей
С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.
Реле стартера, зажигания, задних противотуманных фонарей
Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.
Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.
В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.
Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.
Электрооборудование автомобиля
Электрооборудование автомобиля (другое наименование – электрическая система автомобиля) предназначено для выработки электрической энергии и питания различных систем и устройств автомобиля.
Электрооборудование автомобиля объединяет источники и потребители тока, элементы управления, электрическую проводку. Все конструктивные элементы электрооборудования объединены в бортовую сеть.
Источниками тока в автомобиле являются аккумуляторная батарея и генератор.
Аккумуляторная батарея предназначена для питания потребителей электрическим током при неработающем двигателе, запуске двигателя, а также работе двигателя на малых оборотах.
Основным источником электрического тока является генератор. Он обеспечивает питание электрическим током всех потребителей, а также зарядку аккумуляторной батареи.
Емкость аккумуляторной батареи и мощность генератора должны соответствовать мощности потребителей электроэнергии на всех режимах эксплуатации автомобиля, т.е. в системе должен поддерживаться энергетический баланс.
Потребителей энергии условно можно разделить на три группы: основные, длительные и кратковременные. Основные потребители энергии обеспечивают работоспособность автомобиля. К ним относятся: топливная система, система впрыска, система зажигания, система управления двигателем, автоматическая коробка передач, электроусилитель рулевого управления.
Длительные потребители — это система охлаждения, система освещения, системы активной безопасности, система пассивной безопасности, система отопления и кондиционирования, противоугонные системы, аудиосистема, система навигации.
К кратковременным потребителям относятся большинство систем комфорта, система запуска, свечи накаливания, звуковой сигнал, прикуриватель.
Элементы управления обеспечивают согласованную работу источников тока и потребителей электроэнергии. В системе используются следующие элементы управления: щитки предохранителей, блоки реле, электронные блоки управления. Они расположены, как правило, децентрализовано.
На современных автомобилях многие функции реле и выключателей возложены на электронные блоки управления, но полностью отказаться от этих устройств пока невозможно. Например, на блок управления бортовой сетью возложены следующие функции:
- контроль потребления энергии;
- контроль напряжения на клеммах аккумуляторной батареи и при необходимости повышение частоты вращения коленчатого вала двигателя на холостом ходу;
- регулирование нагрузки за счет отключения отдельных потребителей, в основном из числа систем комфорта;
- управление системой освещения, стеклоочистителями, обогревателем заднего стекла и др.
В бортовой сети автомобиля помимо традиционной электрической проводки используются мультиплексные системы — т.н. шины данных, обеспечивающие соединение электронных блоков управления между собой и передачу сигналов управления в цифровом виде.
Реле К4 Рулит!
Всем доброго дня! После нескольких дней мучений с изучением электроники машины, принял для себя решение, что самое главное реле, конечно после К11 (главное реле — зажигание), это реле К4 — Дополнительное реле (50 A). Из своих наблюдений понял, что без реле К4 не будут работать дворники, печка, обогрев переднего и заднего стекла, обогрев зеркал и прочее оборудование, которое я не проверял, но которое имеет высокое потребление энергии. Я не спорю, что это возможно и не на всех машинах Калина 2 и может это зависит от варианта исполнения монтажного блока, но у меня так! Но самое главное для меня, то что благодаря этому реле я нашел хорошую схему питания устройств (радар-детектор, навигатор и т.д.) после включения зажигания. Можно забыть про схему подключения данных устройств через МУС. Когда они были подключены через МУС, происходило их двойное включение. Первый раз когда ключ вставлен и повернут (положение 2), второй раз когда включается само зажигание, происходит какой-то временной разрыв цепи, что может плохо отразиться на работоспособности устройств! Теперь это происходит так, запитавшись от контакта 86 реле К4, при повороте ключа в положение 2 — поступает на контакт постоянное питание 12,5-12,7 далее при включении зажигания, разрыва не происходит и питание уже 14,1-14,3 и подклю
ченное устройство работает без перезагрузки. Для предотвращения повреждения питаемых устройств в разрыв цепи можно поставить предохранитель. В следующем посте более подробно опишу как я подключил радар-детектор. Всем хорошего настроения и удачи на дорогах!
Как работает реле (4 контактное)
Всем привет, вот сижу попиваю пивко, читаю ленту и в очередной раз вижу "Собрал по схеме, не работает помогите".
Попытаюсь объяснить, как оно работает, зачем оно нужно и как его подключить.
1. Вот самое обычное 4 контактное реле
2. На нем на крышке есть схема ножек
Контакты 85 и 86 — это катушка.
Контакт 30 — общий контакт
Контакт 87 — нормально-разомкнутый контакт
Внизу сами ножки имеют такие же маркировки.
3. Как его правильно подключить
Из расшифровки контактов понятно, что пока на реле не подан управляющий сигнал (+), То контакт 30 и 87 разомкнут.
4. Принцип действия
В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 разомкнут. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что, если на реле нет маркировки диода) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 соединяется с контактом 87.
5.Зачем оно нужно
Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.
Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом.ем более все это есть на той же википедии. Отметим лишь, что наибольшее распростран
:
Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).
НАПРИМЕР: Для того чтобы с маленькой кнопочки завести двигатель, необходимо, чтобы включился стартер, который потребляет от 80 до 300 ампер. Если не использовать реле, тогда кнопка не выдержит большого тока и расплавится, также как и не предназначенная для больших токов проводка. Поэтому, делают подключение через реле (между кнопочкой и стартером устанавливают реле), которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер.
Надеюсь кому нибудь написанное будет полезно.
Если где ошибся пишите исправлю.
