Как изолировать провода

Как правильно изолировать провода?

В современной жизни электроприборы стали неотъемлемым атрибутом дома или квартиры. Следовательно, нам часто приходится иметь дело с проводами. Чтобы бытовая техника служила долго и была безопасна для человека, важно знать, как правильно изолировать провода.

Изолировать провода необходимо при их подсоединении или при условии, что изоляционный слой был испорчен. Ведь провода без изоляции являются открытым источником тока и представляют опасность для жизни и здоровья человека.

Чем можно изолировать провода

С помощью соответствующего видео, а также подробных текстовых инструкций можно узнать тонкости изоляции проводов. При решении этой задачи, в первую очередь, нужно выбрать материал для изоляции. Сейчас широко распространены следующие варианты:

термоусадочная трубка;
специальные клеммы;
трубка ПВХ;
изоляционная лента.

Другие исполнители на Юду

Применение любого из этих материалов является хорошим способом изоляции проводов в квартире. А изоленту по-прежнему активно используют в случаях нарушения изоляции провода.

Как изолировать провода трубками

Для начала надо приобрести термоусадочную трубку или трубку ПВХ. Затем нужно последовательно выполнить следующие действия:

трубку обрежьте таким образом, чтобы по размеру она была больше части оголенных проводов с обеих сторон примерно по одному сантиметру;
скрутите провода и наденьте трубку на скрутку;
с помощью специального фена (если он имеется в распоряжении) или обычной зажигалки усадите изоляционный материал на проводах.

На этом изоляция провода трубкой закончена. Стоит помнить, что после усадки снять трубку уже нельзя. Изолировать провода трубкой ПВХ следует по такому же алгоритму, исключив последний пункт списка. Если у вас остались вопросы относительно процедуры, лучше ознакомиться с видео.

Как правильно изолировать провода изолентой

Изоляционная лента является самым популярным вариантом для того, чтобы изолировать провода самостоятельно. Такой материал доступен в любом хозяйственном магазине и стоит относительно недорого.

Также изоляционная лента поможет вам, если изоляция электрического провода была нарушена, а теперь требуется срочно исправить ситуацию.

Внимательно изучите этот вопрос, еще лучше получить консультации у продавца в магазине. Выбор качественной изоленты — это гарантия безопасности и долгого срока службы электропроводки.

Изолировать провода самому с помощью изоленты нужно следующим образом:

начинайте наматывать ленту на скрутку, двигаясь от штатной изоляции к концу скрутки. Делать это нужно под небольшим углом;
когда вы вышли за пределы скрутки, намотайте пустую трубку, длина которой равна ширине вашей изоленты;
согните пустой участок ленты и уложите его вдоль скрутки;
продолжайте наматывать ленту под углом, но уже по направлению к штатной изоляции;
отрежьте излишки ленты.

Ознакомиться с ходом процесса также можно на видео. Таким простым способом вы можете правильно и, главное, безопасно изолировать провода на долгие годы. Но если они будут находиться в специальной электрической коробке за стенкой, то лучше использовать более современные методы изоляции.

Изоляция с помощью клемм

Для такого метода используют специальные клеммы, в комплекте с которыми продается диэлектрический корпус. Дополнительная изоляция не требуется, так как клеммники уже хорошо изолированы. Необходимо следовать инструкциям и смотреть видео от производителя, чтобы правильно изолировать провода дома.

Самые распространенные виды клемм:

клеммные колодки, которые выпускают в форме пластины со специальными ячейками;
колпачки СИЗ;
клеммные колодки Wago.

Перед началом работ

Работа с электрическими проводами является ответственным и опасным процессом. Поэтому перед началом изоляции своими руками внимательно изучите этот вопрос и просмотрите соответствующее видео.

Если у вас возникают сомнения по поводу того, сможете ли вы изолировать электрические провода самостоятельно, лучше доверить эту работу профессионалу. Внимательно изучите технику безопасности при работе с электропроводами.

Как изолировать провода

Как правильно изолировать изолентой

Предположим нужно изолировать раздробленную изоляцию. Вам не нужно заворачивать весь участок сразу, прикрепите ленту к изоляции кабеля рядом с поврежденной частью изоляции на неповреждённый участок. Но прежде чем это сделаете, убедитесь что шнур не пыльный, влажный или грязный (клей не может прилипать в этом случае).

Последовательно перемещая изоленту к повреждению и слегка подтягивая, наматываете ленту пока не дойдете до неповреждённой изоляции провода на другой стороне повреждения.

Если лента намного шире чем протёртый участок, просто оберните 3 раза в одном месте, чтобы повреждение было в центре.

Изолирующая лента может быть отрезана качественно с помощью бокорезов, но это не всегда возможно и доступно.

Можете обойтись вообще без инструментов и прочно захватив по обеим сторонам области выбранное место, растянуть изоленту и в конце концов разорвать ее. Конечно край оборванной ленты не будет слишком красивым, но во многих случаях сойдет и так.

Важно чтобы разрывы происходили быстро. Медленно растягивая ленту, пока она не разорвется, дойдём до того что изолента будет сильно растянута и еще более повреждена

Увеличение прочности контакта

Еще один пример для чего нужно покрывать припой и место ремонта изоляционным материалом – увеличение прочности контакта. Обычно, во время ремонта разъемов или шлейфов применяется радикальный вариант упрочнения контакта. Это смесь соды и суперклея. Также можно использовать компаунд, который затвердевает от горячего воздуха и эпоксидную смолу.

Такие методы применяются только ради укрепления контакта, когда отсутствуют крепежные места, часть платы или имеется серьезное повреждение детали.

Когда ремонтируется порванный шлейф, его так же можно дополнительно упрочнить раствором соды и суперклея. Но будьте внимательны и осторожны с таким методом – суперклей и эпоксидная смола въедаются в поверхность материала, и удалить их потом для повторного ремонта уже не получится.

Термоусадочная трубка

Вместо изоляционной ленты во многих электротехнических работах можно и нужно использовать термоусадочную трубку. Каковы различия между этими решениями для изоляции?

Термоусадка обычно является более прочным, эстетичным и долговечным решением.
Чтобы «прикрепить» её к проводу или другому элементу, нужно разогреть трубку.
Термоусадка не является универсальной, ее размер должен быть адаптирован к изолированному элементу.
В отличие от изоляционной ленты, термоусадочная трубка жесткая и неразборная

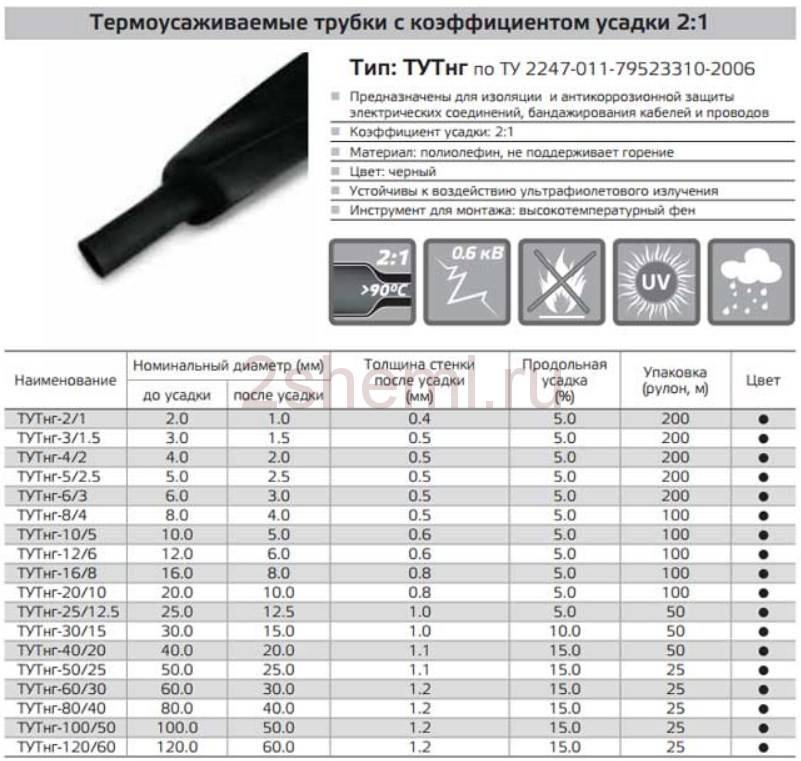

Что важно при выборе термоусадки

Размер. Один из них — диаметр отверстия перед нагревом. А второй — минимальный диаметр отверстия после нагревания. Трубка не будет сжиматься бесконечно

Поэтому трубка должна не только налазить на кабель перед выполнением изоляции, но также прижиматься к проводу или разъему после нагрева.
Если хотите использовать трубку для маркировки кабеля, ее цвет имеет важное значение.
Негорючесть. Это параметр тоже должен представлять интерес, особенно когда мы намерены использовать зажигалку для нагрева термоусадочной трубки.

Термоусадочные трубки можно купить в длинных секциях (обычно 1 м), но также можете купить набор из нескольких коротких кусочков разной цветной термоусадки в одной упаковке.

Как правильно изолировать термоусадкой

Прежде всего нам понадобится источник тепла:

Спички — последнее средство. Только в том случае, если элемент маленький и легко доступен. Кроме того, вы будете дышать серой и вредными выделениями.
Зажигалка — для легкодоступных предметов можно взять и её, но будьте осторожны! Так изоляция провода может быть вообще сожжена.
Термофен — лучшее, но и самое дорогое решение. В отличие от источников основанных на открытом огне, способность направлять тепло под любым углом предпочтительнее, так как повреждение провода сделать будет очень сложно. Лучше всего иметь тепловой фен с регулируемой температурой нагрева для адаптации к различным случаям.Вы можете попробовать и обычный домашний фен, но это уже извращенство.

Изоляция термотрубки зажигалкой

Сначала разрезаем термоусадочную трубку соответствующую диаметру кабеля согласно таблице. Она должен быть немного длиннее повреждения, так чтоб захватить изоляцию провода с обеих сторон на несколько миллиметров.

Помещаем кусок на кабель в место повреждения и нагреваем термоусадочную трубку до тех пор, пока она не зажимает изоляцию кабеля. Если шнур или элемент толстый — придется вращать его, чтобы тепло дошло до трубки со всех сторон.

Внимание! Пламя должно быть на расстоянии от провода. Стоит попрактиковаться прежде чем начинать настоящую работу

Стандартная изоляция рассчитана на максимальную температуру 70С . Даже если пламя не нарушит изоляцию, она может загореться или начать тлеть, особенно когда работа длится долго.

Тепловой фен для изоляции

Можно сказать, что такой фен (ещё его называют тепловая пушка) — это чуть более мощная сушилка для волос (шутка). Он создает воздушный поток с регулируемой температурой от нескольких десятков — до нескольких сотен градусов.

Если термофен имеет температурную регулировку, начните с меньшей, это может занять больше времени прежде чем термоусадка отреагирует, но таким образом безопасно достигнете оптимальной настройки температуры. Если в вашем термофене нет такой настройки, начните дуть с расстояния. Если заметили что термоусадка неравномерно распределена по шнуру, можете повернуть ее вокруг чтобы прогреть трубку с каждой стороны.

Внимание! Направляя воздушный поток к объекту будьте осторожны, тепловой пистолет может выдувать воздух порядка 500C. Иногда после такой работы с проводами в монтажной коробке краска начинает отслаиваться от стены!. Если используете термоусадочную трубку для изоляции паяного соединения, не перегревайте её долго

Если используете термоусадочную трубку для изоляции паяного соединения, не перегревайте её долго.

Изоляция проводов электроприборов

Повреждение проводов особенно часто происходит c такими приборами как пылесос или бытовой удлинитель. Провод находится на полу и часто подвергается механическим воздействиям, поэтому может быть поврежден. Как и чем изолируют электрические провода будет зависеть от того, где они эксплуатируются и от норм сопротивления их изоляции. Самый простой способ ‒ замотать поврежденный участок изолентой.

Выбор изоленты

Существует много видов изоленты, но самые распространенные это ленты на основе ПВХ и ХБ. Практическим преимуществом обладает хлопчатобумажный прорезиненный материал. Такая изолента более устойчива к влаге, низким и высоким температурам, поэтому для уличных условий она предпочтительней.

Изолента из ПВХ больше подходит для изоляции проводов подключения бытовой техники. Ее преимущество заключается в эстетических показателях. Материал можно подобрать по цвету провода и работать с ней проще.

Когда нужна изоляция

Цветовое бозначение провода. Иногда под рукой нет проволоки цвета, который нужен. Не беда — достаточно иметь изоленту или «термопару» правильного цвета и использовать ее для обозначения надлежащей функциональности кабеля на обоих концах.
Кабельная изоляция — во время электромонтажных работ можно причинить случайный ущерб изоляции провода. Обычно не заменяют весь провод, а ставят заплатку.
Корпус может касаться не только изоляции кабелей, но также разъемов, которые не имеют собственной изоляции, или например надо защитить их от механических повреждений и влаги.
Усиление соединений — иногда внешняя оболочка шнура питания какого-либо устройства повреждена, перетерта. Потом и висит такой кабель на двух или трех проводках без защитного слоя. Когда произойдёт полный обрыв — вопрос времени. Тут тоже два варианта: заменить шнур питания или попытаться укрепить его в месте повреждения.
Бывает, что из-за большого количества устройств или кабелей, в некоторой области идёт пучок проводов. Их можно укладывать в кабель, крепить с помощью кабельных стяжек, закрывать рамкой или, если это короткая секция, они должны быть обернуты термоусаживаемой втулкой.

Подготовка

Перед началом изоляции электропроводов необходимо отключить напряжение в доме автоматическими выключателями. Следует подготовить материалы и инструменты для работы, сосредоточившись на их качественности и целостности.

Выделяются следующие типы материалов для изоляции:

изолента (ПВХ, ХБ);
термоусадочная трубка;
специальные клеммы.

Электроизоляционные ленты обладают устойчивостью к влажности. Они не раскисают и не отклеиваются на протяжении длительного времени. ХБ изолента по сравнению с ПВХ является более устойчивой к влажности и механическим повреждениям. Ее применяют для подключения электропроводов в автомобилях.

Хотя самым лучшим материалом считаются термотрубки. Они используются повсеместно, поскольку удерживают изоляцию под водой или в земле. А срок службы может длиться десятилетиями. Специальные клеммы используются очень редко и только в специализированном направлении: изоляция скрутки. Но по техническим характеристикам схожи с термоусадочной трубкой.

Соответственно при существовании нескольких типов материалов для работ применяются различные способы изолирования проводков. А какая изоляция проводов покажется лучше можно понять только после ознакомления со всеми способами.

Требования к изоляции

Изоляционный материал, кроме диэлектрических качеств, также выполняет функцию механической защиты. В зависимости от эксплуатационных условий и способа монтажа проводки, к нему предъявляют и другие требования:

прочность на разрыв и истирание;
устойчивость к частым перегибам;
химическая устойчивость к воздействию среды эксплуатации;
устойчивость к высоким температурам;
устойчивость к старению.

Требования к изоляции, выполняемой на месте монтажа или при ремонте, зависят от условий эксплуатации и назначения. Учитываются токопроводимость среды эксплуатации, механические нагрузки и воздействие внешних факторов.

Изоляция удлинителя для сада

Для подключения садового оборудования применяют удлинители со степенью влагозащиты IP 54. Если изоляция была повреждена, то ее необходимо герметизировать, чтобы обеспечить полную безопасность эксплуатации на открытом пространстве с непосредственным контактом с почвой. Выполнить полностью герметичную изоляцию поврежденного участка можно термоусаживаемой лентой. Ей обматывают поврежденный участок, как и простой изолентой, а потом нагревают феном.

Материал при нагревании дает продольную усадку и плотно обжимает провод. Также из внутренней стороны ленты при усадке выделяется термоплавкий клей, чем и обеспечивается герметичность. По герметизации термоусаживаемая лента не уступает трубке из аналогичного материала. При этом ее можно наносить обмоточным способом. В случае с трубкой, её нужно надеть на провод, а из-за монолитной вилки и розетки на концах удлинителя сделать это не получится.

Экспресс-изоляция проводов: видео

Какой провод лучше всего подойдет для монтажа проводки в деревянном доме
Как сделать скрытую проводку и какой кабель выбрать
Индикатор скрытой проводки: что это такое и как грамотно сделать

Меры предосторожности

Прежде чем приступать к изоляции проводов электрической сети и бытовых приборов, необходимо убедиться в том, что сеть обесточена. Напряжение рекомендуется отключать с помощью специального автоматического выключателя. Далее плоской отверткой с индикатором проверяется наличие напряжения на выходе – месте, где будут проводиться работы.

При выполнении работы имеет значение качество используемых материалов. Если материал легко воспламеняем и боится термического воздействия, это в будущем неизбежно приведет к аварии или нештатным ситуациям.

Все соединения проводов необходимо правильно изолировать. От этого зависит, прежде всего, безопасность человека, надежность контакта, отсутствие утечек тока на землю и исключение короткого замыкания. В одной распределительной коробке укладываются несколько скруток (соединений) и нельзя допустить, чтобы между ними мог появиться контакт. Также изоляция соединений проводов защищает от появления следов окисления и коррозии на поверхности металлов. Существует несколько способов изоляции проводов, которые ниже мы разберем.

Как изолировать провода?

Это можно сделать с помощью:

термоусаживаемой трубки;
обычной ПВХ изоленты;
изолированных клемм.

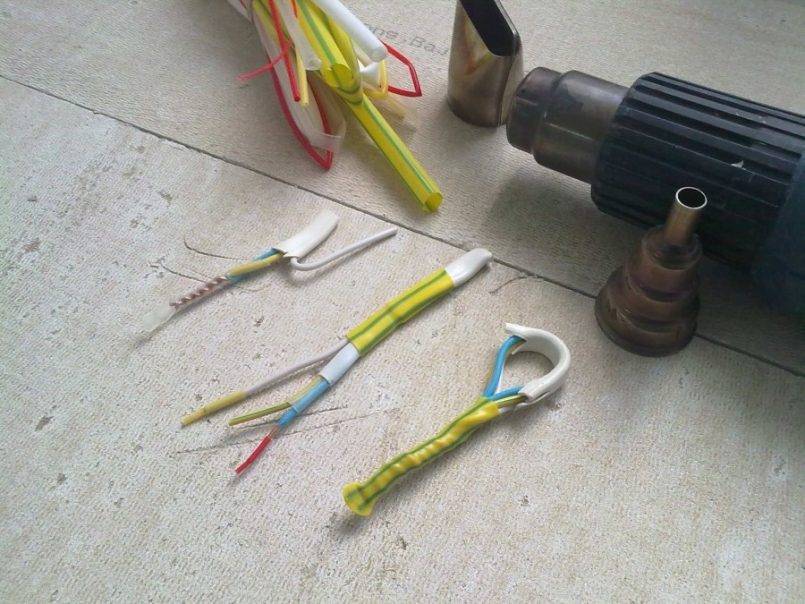

1. Изоляция соединений проводов с помощью термоусаживаемой трубки.

Сегодня термоусаживаемую трубку можно купить в любом магазине радио- и электротоваров и в последнее время она становится очень популярной. Она выпускается разных диаметров, не токсична, не поддерживает горения, режим ее эксплуатации от -55 0С до +105 0С и рабочее напряжение до 1 кВ.

Здесь вам потребуется промышленный фен для усаживания трубки на жилы. Однако он стоит дорого и дома его себе многие не могут позволить. Поэтому выходят из этой ситуации с помощью зажигалки.

Во время соединения проводов часто приходится одевать термоусаживаемую трубку заранее. Помните это, иначе придется разбирать соединение.

Отрезаем трубку с запасом, чтобы свободные участки выступали с обоих сторон оголенной части провода минимум по одному сантиметру.

Одеваем термоусаживаемую трубку на скрутку. На фото видно, что она предназначена для применения в сети напряжение до 600 В и при температуре до 125 0С.

С помощью фена или зажигалки усаживаем на место. Вот и все — это быстро, надежно и недорого.

2. Изоляция соединений проводов с помощью обычной изоленты ПВХ.

Изоляционная лента это пожалуй самый распространенный материал, который используется в изоляции скруток и других соединений. Она доступна и часто стоит недорого.

Стоит отметить, что для надежной изоляции проводов не подойдет любая изолента. Большинство продаваемой изоляционной ленты пригодно только для намотки на ручку лопаты или на клюшку, но не для электрики.

Если ваши скрутки находятся в распределительной коробке, которая будет заштукатурена, то потратьте лишние 100-200 рублей на качественную и надежную изоленту, например, 3M Scotch . Одного мотка вам должно хватить. Это позволит вам получить надежную изоляцию проводов и избежать разные ЧП.

Как я изолирую провода с помощью изоляционной ленты:

Начинаю мотать со штатной изоляции жил немного под углом так, чтобы намотка двигалась к концу скрутки…

Продолжаю мотать пока не выйду за пределы скрутки и не получится пустая трубочка длиной равной ширине изоляционной ленты…

Затем этот пустой участок скрученной изоленты сгибаю и укладываю вдоль скрутки в обратном направлении. Затем продолжаю мотать изоленту под углом, но уже в сторону штатной изоляции провода…

На завершающем этапе отрезаю лишнюю изоляционную ленту. Такой способ намотки служит долго и тут нет проблем появления оголенного самого кончика скрутки.

3. Изоляция соединений проводов с помощью изолированных клемм.

Этот вариант изоляции подразумевает собой применение разных соединительных клеммников, которые имеют диэлектрический корпус. Это винтовые зажимы ЗВИ, соединительные изолирующие зажимы СИЗ, универсальные самозажимные клеммы Ваго.

Если выполнять соединения проводов в распределительной коробке с помощью данных материалов, то тогда не придется место соединения дополнительно изолировать. Все перечисленные клеммы уже хорошо изолированы.

Выше мы разорались как и чем изолировать провода. А вы чем это делаете?

Рабочий:— Я в совершенстве изучил этот токарный станок, эту фрезу и электроточило. Теперь я знаю их как свои три пальца.

Требования к изоляции электропроводки

Материал, предназначенный для изоляции, обладает не только диэлектрическими качествами, но и выполняет защитную функцию. С учетом способа установки и условий использования к изоляции могут быть предъявлены и другие требования.

Длительный эксплуатационный срок, высокая степень устойчивости к старению.
Высокая прочность к истиранию и разрывам.
Устойчивость к температурному воздействию, особенно высоким температурам.
Отсутствие возможности перегибов.
Сопротивляемость химическому воздействию.

Требования к изоляционному материалу видоизменяются в зависимости от механических воздействий окружающей среды, механических нагрузок, токопроводимости в среде использования.

Муфта и ее изоляция

Муфта для изоляции кабеля

Соединительная муфта используется в тех случаях, когда требуется удлинить провод, например, при переносе выключателя или розетки. Муфта вместе с проводкой будет заделана в стене, поэтому ее изоляция должна быть герметичной. Самый надежный вариант в этом случае – использование термоусадочной трубки. При выборе учитывается степень ее усадки

Как правило, для этой детали характерна трехкратная усадка, это важно учесть при выборе требуемого диаметра. Изоляция проводится в несколько этапов – прежде всего, жил, а далее остального участка

Как только жилы будут соединены, трубку протаскивают до конца провода.

Изоляция токопроводящих жил

Места, где соединены жилы, изолируют с помощью обыкновенной изоленты, но при этом контакт будет толще, и надеть на него термоусадочную трубку будет сложнее. В качестве аналога предпочтительнее использовать специальный термоусадочный материал. Усадку проводят с помощью обыкновенной зажигалки или строительного фена.

Изоляционный слой оболочки

На этом этапе изоляция токоведущих частей уже должна быть завершена, для полной и надежной герметизации дополнительно обрабатывают и оболочку муфты. Особенно это играет важную роль при муфтировании оболочных кабелей или проводов. Трубка должна скрывать место соединения и находить на внешний изоляционный слой с обеих сторон минимум на 1 см, в противном случае есть вероятность попадания пыли и влаги под заводскую оболочку проводки.

Коммутационные коробки

Изоляция проводов в коммутационной коробке

Контактными устройствами во внутриквартирной сети являются коммутационные коробки. Эта конструкция защищена от пагубного воздействия окружающей среды корпусом и крышкой. Необходимость изолировать электрические провода будет зависеть от конструктивных особенностей оборудования. Если оно оснащено зажимными колодками, дополнительная защита не требуется. Если такого нет, необходимо разграничение проводников.

Соединение при помощи скруток чаще всего используется в контактных коробках, не оснащенных колодками. Однако с течением времени скрутка утрачивает свою плотность из-за расширений, вызванных температурными перепадами и окислением проводников. Для этого плотно скручивают зачищенные концы жил по часовой стрелке, а далее, надев колпачок, его прокручивают в том же направлении, приложив немного усилий. Внутренняя полость пластикового колпачка оснащена стальной конусной пружиной

При осторожном прокручивании оно плотно прилегает и обжимает контакт. Колпачки могут выпускаться в разных цветах и размерах, что позволит подобрать подходящий контакт

Делая скрутки, рассчитанные на большие нагрузки, перед изоляцией провода обрабатывают специальным веществом, предназначенным для электроконтактов. Это позволит снизить сопротивление, а также защитить от активного окисления.

Изоляция СИЗ не может обеспечить надежную герметичность, поэтому может использоваться только в специальном отсеке контактного устройства. Если в будущем потребуется подключение новой линии или замена светильника, колпачок достаточно просто снять, чего нельзя сказать об изоленте.

Какие бывают виды изоляции проводов и как правильно изолировать провода

Изоляция проводов – это важный процесс, с которым можно столкнуться не только в быту, но и на работе. Решение этой проблемы должно быть эффективным и качественным. Либо же можно столкнуться с замыканием, ставя под угрозу не только ваше жилье, но и здоровье вас и ваших близких. Поэтому, чтобы не допустить ошибку при выполнении изоляционного покрытия токопроводящих жил, в данной статье мы рассмотрим несколько основных способов и видов, легко применимых для каждого человека.

Изоляция мест соединения электрических проводов

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента. Изоляция проводов

ПВХ изолента

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента. Изоляция проводов

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ). Изоляция проводов

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ. Изоляция проводов

Колпачки СИЗ

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки. Изоляция проводов

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

термостойкая;
с повышенной прочностью;
полупроводниковые;
гофрированные;
флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
способность к диалектному покрытию;
устойчивость к вибрации;
может переносить воздействие ультрафиолетовых излучений;
легкость в применении ремонтных работ;
пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

токсичность;
высокая стоимость;
летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

имеет вид вязкой субстанции, тянущееся вещество;
выпускается в трех видах — в тюбике, банке и в виде спрея;
нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

Изоляция проводов. Виды и способы

Изоляция проводов

Первый этап — это подготовка обрабатываемой поверхности. От того, насколько качественно пройдет подготовительная работа в том месте, куда будет наносится изоляционный слой, будет зависеть срок службы и безопасность эксплуатации. Для удаления поврежденной изоляции лучше использовать специализированный инструмент. Чтобы не повредить защитный лак и непосредственно поверхность токопроводящей жилы, однако его стоимость достаточно велика. Так, что если это единоразовая работа — приобретать такой инструмент нецелесообразно.

Представляем вам наиболее доступные способы зачистки изоляции в домашних условиях:

Если у вас старая проводка, то рекомендуется воспользоваться паяльником. Сначала нагревается инструмент, а после этого осуществляется нагрев требуемой поверхности до оплавления изоляционной оболочки. В дальнейшем она снимается с использованием перчаток.

Удаление изоляции

Удаление изоляции с помощью ножа с острым лезвием (рекомендуется канцелярский). Нож нужно проводить параллельно линии кабеля, нельзя допускать его поднятия в вертикальное положение. После проделывания продольного отверстия изоляция проводов аккуратно отводится и срезается.

Как снять изоляцию

Процесс использования изоленты для формирования защитного покрытия

Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если в плане заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:

Выполнить скрутку и спаять.

Изолента

Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
На следующем этапе необходимо аккуратно загнуть скрутку, она должна расположится параллельно штатной изоляции.

Используем изоленту

Наносится еще один слой изоленты, но уже по направлению к заводской изоляции.
Усилием руки прижимается нанесенная изолента, и срезаются излишки изоленты, если таковые имеются.

Используем изоленту

Чтобы восстановить защитное покрытие на цельном проводнике рекомендуется выполнить следующие действия:

Производится укладка ленты под углом с захватом части основной изоляции по направлению к другому неповрежденному участку.
Далее изолирующий материал наносится в обратном направлении.
Изолента тщательно прижимается руками с последующим удалением лишнего материала.

Какого цвета провода, почему они такого цвета и как определить где фаза, где ноль, а где земля. Все нюансы тут.

Порядок формирования изоляционного покрытия посредством термоусадки

В начале процесса монтажа термотрубки ее нужно надеть на один из концов соединяемых проводов. Только после этого производится их скрутка. Лучше всего подобрать размер термоусадки таким образом, чтобы была охвачена часть основной изоляции приблизительно на один сантиметр по обеим сторонам.

Используем термоусадочную трубку

После чего изоляционная трубка натягивается на соединенный участок и нагревается. Для этого можно воспользоваться строительным феном или зажигалкой. Нагрев рекомендуется вести от краев к центру.

Трубка эффективно скрывает толщину проводов. Повторно трубку использовать нельзя, чтобы что-то переделать, поскольку она уже не снимется. Поэтому необходимо сразу аккуратно выполнить весь алгоритм действий по надежной изоляции.

Обратите внимание! Ни в коем случае нельзя допускать сильного перегрева термоусадки, в противном случае она потеряет свои изоляционные свойства.

Общее представление о сопротивлении изоляции

Существует некий определяющий показателем, который влияет на образование токов утечки и формирования однофазных или междуфазных коротких замыканий проводников. Этим показателем является сопротивление изоляции. С его помощью можно, насколько токопроводящая жила изолирована от земли и соседних проводников.

В зависимости от той марки кабеля, что вы используете предусмотрены нормативные значения по сопротивлению. Они могут варьироваться, исходя из конкретных климатических условий. Измеряются эти показания прибором мегомметром. С целью обнаружения слабых мест периодически осуществляется контроль указанного значения. Сроки проверки устанавливаются в соответствии с ПУЭ. Внеплановые испытания изоляции осуществляются в следующих случаях:

при вводе в эксплуатацию;
после проведения ремонтных работ;
в случае попадания на защитный слой воды или при его перегреве.

Сопротивление изоляции проводов

Чтобы формирования защитного покрытия токопроводящих жил было качественным, мы рекомендуем вам использовать соответствующие виды изоляционного материала. Соблюдайте правила техники безопасности. Если изоляция проводников планируется быть кратковременной — можно воспользоваться скотчем.

Какого диаметра бывают провода и как определить сечение по диаметру. Таблица диаметров здесь.

Фторопластовая изоляционная прослойка проводов и кабелей

Считается одной из самых надёжных. Однако, изоляция проводов таким образом требует гораздо больших усилий. Здесь нужен особенный подход, ведь фторопласт в лентах наматывают на кабельные жилы, а затем подвергают запеканию под воздействием высоких температур. В итоге получается покрытие, отличающееся высокой стойкостью к любым внешним воздействиям: его непросто повредить механическим, химическим или любым другим способом.

Газообразная изоляция проводов

В газообразной изоляции применяются следующие материалы:

азот;
водород;
электротехнический газ;
воздух.

Газообразная изоляция проводов

Применяются на производстве. Основными преимущества данного вида диэлектриков является то, что они способны к охлаждению кабеля, снижении опасности взрыва. Из недостатков — герметичность при использовании, вероятность окисления, приводящая к снижению электрической прочности.

Причины повреждений провода

Соединение электрических проводов

Рассмотрим, какие могут быть причины повреждения изолированного провода.

перетирание при частом использовании;
негативное воздействие внешних факторов;
порча домашними питомцами;
перепады напряжения;
несоответствие правилам эксплуатации;
использование некачественных материалов.

Основные требования к безопасному использованию изоляции:

провода и кабели должны быть обесточены;
качество изоляционных материалов выбирается высокое и должно соответствовать стандартам;
не забывать про зачистку. Сердцевина обесточенного провода обезжиривается и очищается непосредственно перед процедурой изоляции;
вид изоляции проводов определяется по средствам его места проведения;
человек, производящий изоляционную работу, должен иметь достаточный опыт и навыки изоляции.

Изоляция проводов, заключение

Как видите, в изоляции проводов нет ничего сложного. Все виды довольно доступны и отличаются между собой разновидностью материалов, с помощью которых и происходит правильная изоляция проводов. Помните о том, что качество проделанной изоляции проводов в впоследствии повлияет на электросети и электроприборы, подключенные к ним. Поэтому к данной задаче нужно подходить очень ответственно и помнить о том, что после изоляции нужно сделать проверку с помощью специального прибора мегомметра и лучше это дело доверить специалисту.

5 Replies to “Какие бывают виды изоляции проводов и как правильно изолировать провода”

Раньше только изолентой пользовался, решил посмотреть, что еще может подойти. Термоусадочные трубки очень удобный вариант, теперь их покупать буду, очень удобно

ХБ изолента, пнрвый раз про такую слышу. Термоусадочные трубки не всегда удобно использовать, но в целом хороший вариант

Очень даже полезная статься. Теперь я знаю что можно использовать вместо изоленты. Термоусадочные трубки оказываются очень полезны. Раньше я слышал об этих трубках, но не знал что это такое именно. В общем статься мне очень понравилась. Узнал много чего нового.

Очень частая проблема, особенно, когда у тебя в доме три кошки) Раньше вопрос починки решался синей изолентой, или покупкой нового провода. Спасибо за ваши рекомендации, теперь буду знать, что есть и другие способы!

Это нужно в доме, даже при подвешивании светильника в туалете. В принципе так всё и делаю, но сам выбираю ХБ изоленту из-за удобства работы и качества склейки (изоляции). Считаю важным то, что при зачистке контактов нож должен быть параллельно линии кабеля, многие ставят его вертикально, сам видел. Фторопластовая изоляционная прослойка — интересный способ, но думаю, что если его применять, то один раз и навсегда.

Как правильно заизолировать провода изолентой

Изоляция проводов и кабелей

Изоляция проводов и кабелей позволяет обеспечить надежное соединение между линиями и предотвратить риск поражения электрическим током людей и животных. Для этих целей используются различные материалы и технические приемы.

Изоляция проводов и кабелей

Что такое изоляция электропроводов

В электротехнике под изоляцией понимают часть конструкции оборудования, которая препятствует прохождению через него электричества.

Виды изоляции проводов

Существует несколько основных типов изоляции, применяемой в промышленности и быту.

Жидкая

Жидкие материалы могут использоваться для покрытия всех элементов проводников. Удобно применять подобные составы для изоляции труднодоступных мест и конструкций, которые подвергаются воздействию воды. Жидкие составы по составу делятся на 3 группы:

растительные масла;
синтетики;
нефтяные масла.

Жидкая

Жидкие компаунды несложно равномерно нанести на оголенные участки проводников. Благодаря своим физико-химическим свойствам эти вещества вытесняют пыль и влагу.

После высыхания образуется эластичное покрытие, на пропускающее электричество.

Преимущества этого вида изоляции:

устойчивость к вибрациям;
водонепроницаемость;
образование диалектного покрытия;
пластичность;
устойчивость к воздействию ультрафиолетового излучения.

высокая стоимость;
токсичность.

Твердая

Самый распространенный тип изоляции. В него входит большое число материалов, обладающих различными физико-химическими свойствами. В качестве твердых диэлектриков используются следующие средства:

бумажная обмотка с масляной пропиткой;
резина;
пластики – чаще используется поливинилхлорид или полиэтилен;
шелковая обмотка.

Бумажная обмотка

невысокая стоимость;
большой выбор материалов, обладающих разными свойствами;
механическая прочность.

горючесть;
сложность в использовании для изоляции труднодоступных соединений.

Газообразная

В некоторых случаях хороший эффект дает использование в качестве диэлектрика газообразных составов. Для этого используются:

водород;
воздух;
азот;
элегаз – гексафторид серы.

Газообразная

теплоотвод улучшенный;
значение диэлектрической проницаемости низкое;
изоляция не теряет своих свойств после пробоя.

требуется обеспечить герметичность соединения;
окисление проводников повышенное.

Неорганическая

Диэлектрики из неорганических материалов чаще используются в промышленности. К этому классу изоляторов относят:

фарфор;
слюду;
керамику;
стекло;
флогопит.

фарфор

Преимущества неорганических диэлектриков:

устойчивость к высокой температуре;
химическая инертность.

высокая стоимость:
низкая механическая прочность.

Лакированные ткани

Широко используются для электроизоляции различные типы лакотканей:

шелковые;
хлопчатобумажные;
капроновые;
стеклянные.

Лакированные ткани

Преимущества лакированных тканей:

влагостойкость;
устойчивость к вибронагрузкам;
пластичность.

низкая сопротивляемость к воздействию УФ-излучения;
небольшая механическая прочность.

Где применяется электроизоляция

Без обеспечения надежной изоляции проводников и кабелей невозможно функционирование бытовых приборов и промышленного оборудования. Всюду, где используется электрический ток, необходимы и диэлектрики. Компьютеры, телевизоры, бытовые приборы подключаются к сети с помощью изолированных кабелей. Провода для подведения электричества к домам, учреждениям и промышленным объектам также должны быть экранированы слоем диэлектрического материала.

Помимо обеспечения безопасности, изоляция способствует продлению срока службы силовых кабелей.

Она повышает механическую прочность проводов и защищает их от агрессивного воздействия внешних факторов.

Необходимость использования изоляции в быту может возникнуть в следующих случаях:

восстановление целостности покрытия токопроводящих жил;
монтаж новой проводки в квартире, доме или хозяйственных помещениях;

Монтаж новой проводки

Повреждения слоя диэлектрика могут возникать вследствие:

перетирания в процессе использования;
порчи домашними животными;
скачков напряжения;
неправильной эксплуатации;
использования при монтаже некачественных или неподходящих изоляторов.

Какие материалы используются для изоляции

Для изоляции используются диэлектрики – вещества, обладающие низкой проводимостью тока. В техники и быту в зависимости от условий эксплуатации и требований безопасности применяется широкий спектр средств, обладающих различными физическими свойствами.

Изоляционная лента

Самый распространенный в быту изолятор. Чаще всего используется лента, изготовленная из ПВХ, на одну сторону которой нанесен клеящий состав. Средство применяется для всех видов соединений. Согласно принятым нормам, 1 слой изоленты должен обеспечивать защиту от напряжения не менее 660В. Материал отличается невысокой стоимостью и легкостью в практическом использовании.

Нередко применяется лента, изготовленная из хлопчатобумажной ткани и пропитанная специальным клеящим раствором с высоким электрическим сопротивлением. После высыхания состав обеспечивает герметичность соединения. Хлопчатобумажную ленту разрешено использовать в электроустановках с напряжением до 1000 В. Материал также может применяться, когда требуется обеспечить морозостойкость изоляционному покрытию. Недостаток – ХБ-лента гидрофобна. Ее нельзя использовать в сырых помещениях или на улице.

Изоляционная лента

ПБХ- и ХБ-ленты можно применять для проведения работ при температуре окружающей среды не ниже -10⁰С.

Все чаще в быту используется специальная лента Лэтсар. Она представляет собой эластичное основание, изготовленное из высокомолекулярного кремнийорганического соединения. На поверхность наносится клеящий состав. Лента обеспечивает высокую адгезию к металлам и пластикам. После затвердевания образуется прочное покрытие из силикатной резины, которое обеспечивает отличную защиту соединения от воды и ультрафиолетового излучения.

Состав обладает рядом уникальных характеристик:

безопасностью для здоровья человека;
высокой прочностью и эластичностью;
устойчивость к воздействию воды, кислот и щелочей, органических масел;
высоким электрическим сопротивлением.

При этом для образования надежного изоляционного слоя не требуется дополнительный нагрев ленты. Работы можно проводить при температуре окружающей среды +15… +35⁰С. По истечении 2 суток вещество затвердевает и образует прочное покрытие. Состав способен выдержать нагрев до температуры до + 200⁰С.

В промышленности могут применяться и другие материалы. Так, эпоксидные ленты способны выдержать температуру до +155⁰С, слюдяные до +200⁰С. Подобные средства используются преимущественно на производстве.
