Снять шестерёнку с шагового двигателя.
Вначале, напильником выбрал площадку на внутренней стороне гайки. Далее на сверлилке высверлил отверстие 4 мм под вал двигателя. Ножовкой пропилил паз. Надфилем паз довёл до 4 мм. Чтобы облегчить работу, на наждаке убрал лишнюю толщину зацепов. Засверлил 4,3 под резьбу М5. Нарезал резьбу. В болте М5 просверлил отверстие диаметром 2 мм. Вставил штифт. Г-образным шестигранником ввернул болт. Придерживал съёмник-гайку пассатижами. Шестерня сдвинулась легко. Вчера нагревал, бил — ни в какую.
То же самое, вместо гайки — кусок прямоугольной трубы.
Именно квадратной трубой я и хотел воспользоваться, но забыл заехать в магазин, где можно было взять обрезки.
Спасибо йоу-трубе. Там оно в первых вкладках по названию темы было.
Себе в голову тоже положу.
и я пилил. движок важнее был.
Чисто так. для маленького флуда, вопрос уже как бы решён….
Когда на видео держат прямоугольную профильную трубу и называют её квадратной, то у меня в мозгу происходит диссонанс между видимым и услышанным. 🙂
Насколько я знаю, клеи в таких ситуациях не применяют в промпроизводстве. Если не предполагается наличия шпонки, то технологически проще и несравненно надёжней разогреть шестерню, и насадить на вал.
P.S. Квадратная труба — чисто технологическое понятие, и труба может быть разных форм. Я, когда первый раз оказался на заводе по производству резинотехнических изделий, тоже балдел от бочек с наклейками типа: "Сажа белая", "Сажа красная", "Сажа жёлтая", да и вообще любого цвета. Главное требование к саже там — это хорошая адгезия к другим компонентам резины, и близкие по другим параметрам к обычной газовой саже .
Уверяю Вас, снять шестерню с коллекторного двигателя гораздо проще, нежели с шагового(применительно к жестким дискам). На этом "обломался" не только ЮХа.
Не механик, потому про такие гели не слыхал. Спасибо за информацию. Но, прошу прощения, Юха не "обломался".
Я имел в виду, что с ходу снять не получилось.
Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.
roboforum.ru
смысл в том, чтобы давить на вал относительно шестеренки..
можно нагреть хорошенько и попытаться сдернуть более подручными средствами. но есть вероятность что вал выйдет из робота.. т.е. хана движку..
Re: как шестерёнку-то снять. с шаговика
Myp » 18 апр 2010, 14:09
она там напрессована, плотно но не намертво
иногда с использовнаием некоего связующего вещества
так что единственный вариант это соорудить съёмник, вставить шестерню в сужающийся паз в толстом куске металла и аккуратно постучать по валу чтоб вышел
или приспособить автомобильный съёмник небольшой чтоб губками зацепил шестерёнку и выдавил вал.
если оказывать давление на корпус шаговика типа отвёрткой поддевая шестерню то скорей всего он умрёт
Шестерня подачи филамента (MINGDA)

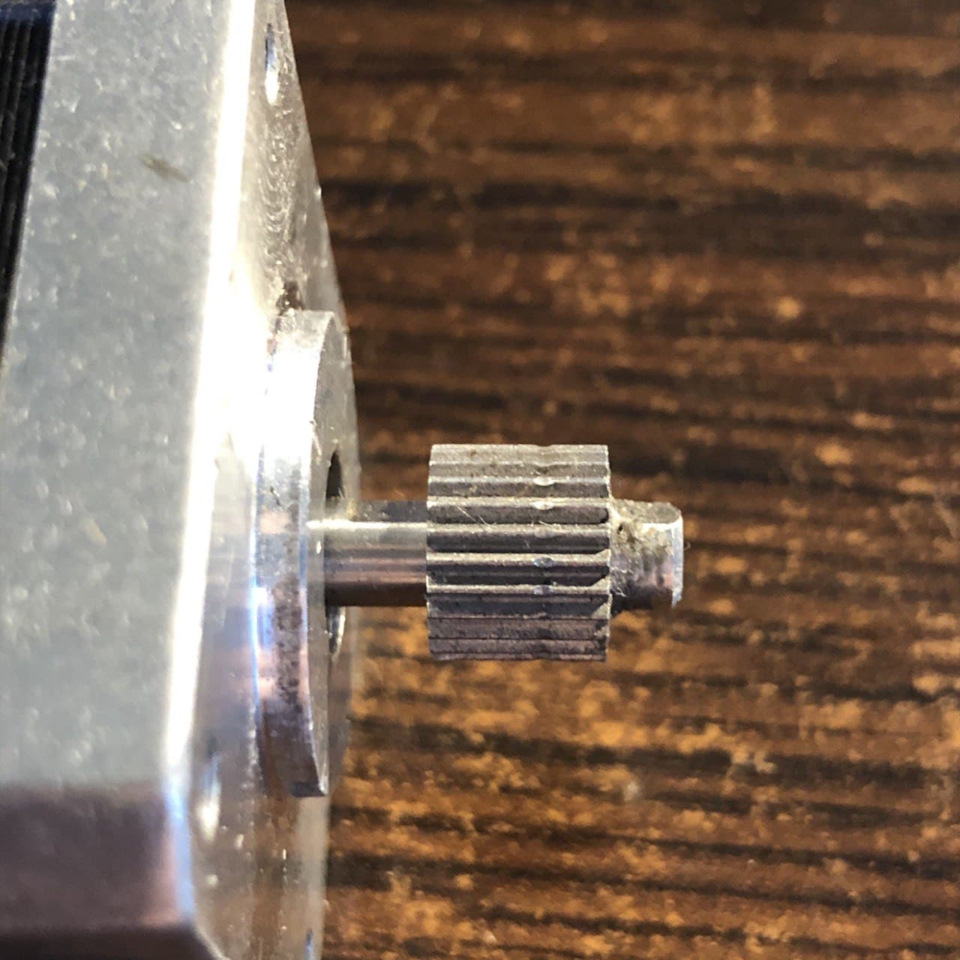

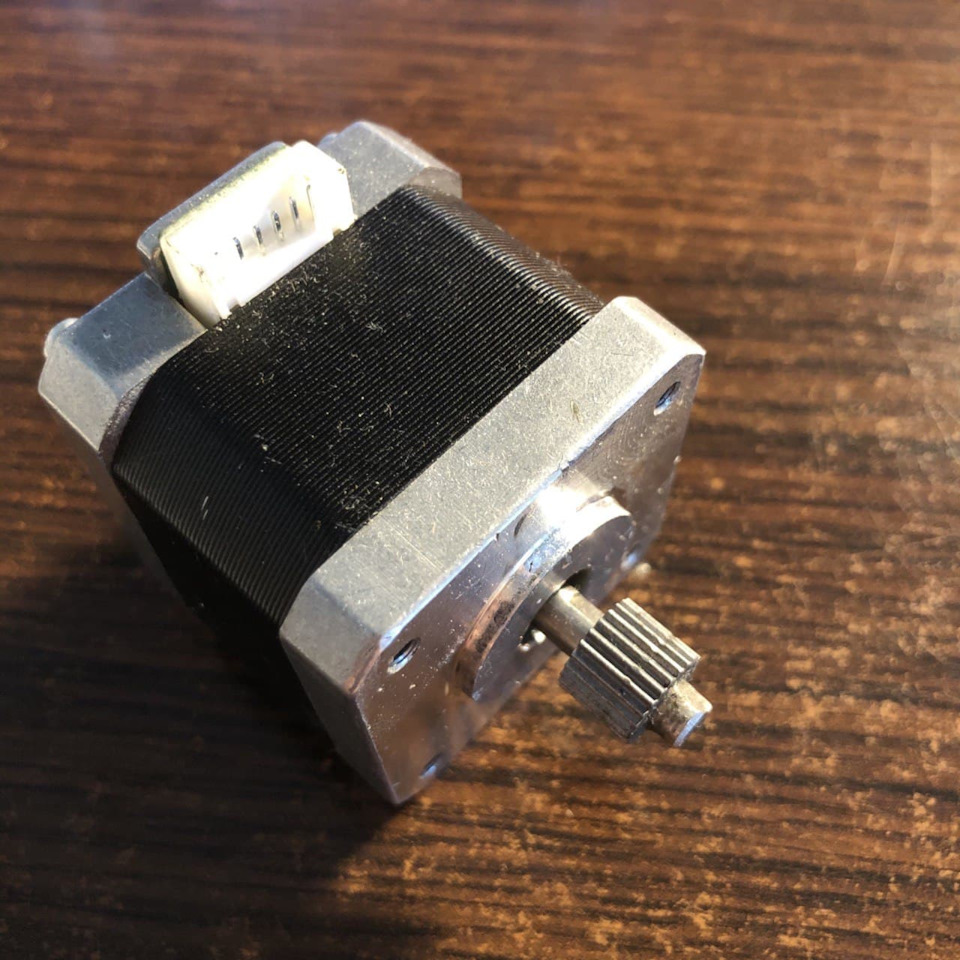

Есть у меня на работе 3D-принтер китайской фирмы MINGDA. Аппарат нормальный, но со временем стал падать объём эсктрузии. Сначала грешил на настройки, забившееся сопло и тд. Но, понял в чём проблема только когда разобрал аппарат подачи пластика. Сама нить проталкивается в экструдер шестернёй и прижимным подшипником. Как оказалось шестерня сточилась. Это меня, честно говоря, обескуражило ибо как может сточиться вроде бы металлическая шестерня о мягкий филамент — мне не понятно.
Так собственно вопрос. Где купить этот узел (двигатель с такой шестернёй) или где купить на столько маленький съёмник, чтобы эту шестерню снять (есть идея её перевернуть и продлить тем самым срок службы). В автомагазинах таких мелких съёмников не нашлось, а без него шестерня не снимается.
Полазил по сайтам с запчастями для 3D-принтеров, двигатели есть, но либо с другими шестернями либо только с осью. Аналогичных шестерней — не нашёл.
ВОПРОС Способ снятия шестеренок со всяких моторчиков не применяя грубою силу.
Кароче завтра приезжает набор с моим первым настоящим шпиндилем на 400в (крепление БП плата управление брал тут Шпиндель 400Вт в комплекте) Но до его применения мне далеко (в 3018 он просто не влезет там . И тут я подумал, Почемубы мне до этого момента не продолжить изучение Мач 3 используя обычный говно-моторчик от принтера в качестве шпинделя на своем 3018м? Его в принципе не жалко и на качество работы пока наплевать. Моя цель сейчас изучить софт на практике и начать строить отношения с CAM софтом. Взял себе кулачковый патрон под это дело. Но вот незадача.
Вопрос в способе безболезненного снятия шестеренки с моторчика. Могу как всегда применить силу но боюсь повредить его в процессе.
Я видел специальные преспособления (самоделки в основном) для снятия но вообще хочется узнать какие способы для снятия таких шестеренок. Да моторчик-говно и тут еще стоит вопрос с креплением на осьZ 3018 (он диаметром чуть меньше но это решаемо) Тут хотябы из него на крайняк неплохая микродрель получится, да и моторчиков подобных у меня несколько штук но со всех надо снять шестеренки.
Темы из этой же категории
demyuri
demyuri
МЕСТНЫЙ СТОРОЖИЛА
- 11.03.2020
- #2
Alsan
Alsan
СКАЗАЛ ТУТ НЕМНОГО
- 11.03.2020
- #3
СКАЗАЛ ТУТ НЕМНОГО
- 11.03.2020
- #4
CryptFS
CryptFS
МЕСТНЫЙ
- 11.03.2020
- #5
Вот да. Мне наверное легче гравером пока. с перерывами на охлаждение но в дальнешем надо намутить сьемник. Вот только я никогда не видел таких очень конкретных инструментов и незнаю где такие продают и вообще продают ли их или все сами пилят?
И вообще возникает вопрос как их изначально насаживают
. Разумеется специальным оборудованием но вот меня заинтересовал принцип такого оборудования.
demyuri
demyuri
МЕСТНЫЙ СТОРОЖИЛА
- 11.03.2020
- #6
СКАЗАЛ ТУТ НЕМНОГО
- 11.03.2020
- #7
Efenia
Efenia
ЗНАЕТ ЧТО ГОВОРИТ
- 12.03.2020
- #8
Кароче завтра приезжает набор с моим первым настоящим шпиндилем на 400в (крепление БП плата управление брал тут Шпиндель 400Вт в комплекте) Но до его применения мне далеко (в 3018 он просто не влезет там . И тут я подумал, Почемубы мне до этого момента не продолжить изучение Мач 3 используя обычный говно-моторчик от принтера в качестве шпинделя на своем 3018м? Его в принципе не жалко и на качество работы пока наплевать. Моя цель сейчас изучить софт на практике и начать строить отношения с CAM софтом. Взял себе кулачковый патрон под это дело. Но вот незадача.
Вопрос в способе безболезненного снятия шестеренки с моторчика. Могу как всегда применить силу но боюсь повредить его в процессе.
Я видел специальные преспособления (самоделки в основном) для снятия но вообще хочется узнать какие способы для снятия таких шестеренок. Да моторчик-говно и тут еще стоит вопрос с креплением на осьZ 3018 (он диаметром чуть меньше но это решаемо) Тут хотябы из него на крайняк неплохая микродрель получится, да и моторчиков подобных у меня несколько штук но со всех надо снять шестеренки.
