Какой прибор используется для измерения давления воздуха

Классификация приборов для измерения давления

В зависимости от назначения приборы для измерения давления делятся на следующие основные группы:

Манометры – для измерения избыточного давления.
Вакуумметры – для измерения вакуумметрического давления (вакуума).
Мановакуумметры – для измерения вакуумметрического и избыточного давлений.
Барометры – для измерения атмосферного давления.
Баровакуумметры – для измерения абсолютного давления.
Дифференциальные манометры – для измерения разности давлений.

По принципу действия все приборы для измерения давления можно разделить на:

Жидкостные — приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровня жидкости в сообщающихся сосудах служит мерой давления, называются жидкостными. К этой группе относятся чашечные и U-образные манометры, дифманометры и др.

Грузопоршневые — приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся в цилиндре поршень.

Приборы с дистанционной передачей показаний — приборы, в которых используются изменения тех или иных электрических свойств вещества (электрического сопротивления проводников, электрической емкости, возникновение электрических зарядов на поверхности кристаллических минералов и др.) под действием измеряемого давления. К таким приборам относятся манганиновые манометры сопротивления, пьезоэлектрические манометры с применением кристаллов кварца, турмалина или сегнетовой соли, емкостные манометры, ионизационные манометры и др.

Пружинные — приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления. Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике. К этой группе относятся разнообразные приборы, отличающиеся по виду пружин: манометры с трубчатой пружиной, манометры с пластинчатой пружиной, манометры с коробчатой пружиной, манометры абсолютного давления (баровакуумметры), дифференциальные манометры.

По метрологическому назначению измерительные приборы делятся на образцовые и рабочие.
Образцовыми измерительными приборами называются приборы, предназначенные для поверки других измерительных приборов. Образцовые манометры имеют следующие классы точности:

0,05; 0,2 — грузопоршневые манометры;
0,16; 0,25; 0,4 — пружинные манометры.
Рабочими измерительными приборами называются все измерительные приборы, служащие для непосредственных измерений. Рабочие манометры имеют классы точности 0,4; 0,6; 1,0; 1,5; 2,5; 4,0.

Приборы для измерения давления атмосферы – барометры

Давление возникает в разных средах. Поэтому, различают:

  • Атмосферное
  • Вакуумметрическое – это то, параметры которого не достигают величин нормального показателя давления воздуха
  • Гидростатическое.

В зависимости от величины параметра выделяют:

  • Избыточное, его параметры превышают стандартные нормативные значения атмосферы.
  • Абсолютное – отсчитывается от параметров вакуума.

Но, независимо от того, как измеряется данный параметр и в какой среде, применяют для этого измерительные изделия (приборы), называющиеся манометрами. А те, которые измеряют непосредственно давление атмосферы – являются барометрами. Но, в зависимости от конструктивных особенностей и принципов работы, они могут быть самыми разнообразными.

Измерение давления воздуха

Чтобы измерить давление воздушного столба используют барометры. Они могут быть по своим конструктивным особенностям самыми разнообразными, от простых изделий, до высокотехнологичных приборов http://www.asu-kip.ru/products/ .


Ртутные

Данный вид относится к жидкостным. В трубке шкалы используется ртуть, которая поднимаясь под воздействием внешнего давления воздуха, указывает его значение (в мм рт. ст., барах или Па) на градуированной шкале. Несмотря на свою простоту, являются достаточно точными, поэтому используются на метеорологических станциях. По ним сверяются остальные приборы. Кстати, при их эксплуатации всегда вводят поправку на силу тяжести, создаваемую земной поверхностью и на инструментальную неточность.

В зависимости от устройства ртутного барометра выделяют:

— Чашечный тип. Чаще всего в него встраивают дополнительно термометр, который также может быть ртутным или спиртовым. Точность такого прибора достигает 0,1 мм ртутного столба.
— Сифонно-чашечный и сифонный. Их принципы работы схожи. В конструкции имеется коленная трубка с перетекаемой жидкостью. Один конец ее запаян, а другой остается открытым. Благодаря специфики ртути, как металла, достигается высокий показатель точности – 0,05 мм рт.ст.

Основанные на работе жидкости

Здесь используется принцип уравновешивания жидкости в двух переливающихся сосудах. Но в качестве жидкого вещества не используется ртуть, а применяется, например, подкрашенная спиртовая жидкость.

Благодаря большой погрешности, их использование на сегодняшний день практически сведено к минимуму.

Анероиды

Более сложная конструкция, включающая в себя металлическую коробку с полостью, внутри которой создается вакуум. В зависимости от изменения положения пластины, регулируется направление стрелки, указывающее на шкале значение давления воздуха.

Их используют в походных условиях, но перед этим сверяют и выставляют по более точному ртутному барометру.

Альтиметр

Это так называемый анероидный высотометр. Он измеряет атмосферное давление в зависимости от высоты над поверхностью уровня моря. Ведь, в смысл 1 атмосферы вкладывается понятие давление воздушного столба ровно на уровне моря. Чем выше человек поднимается в горы, тем меньшее давление оказывается атмосферой. Ведь в этом случае слой воздуха становится тоньше ровно на ту величину, на которую поднялся человек над поверхностью водной глади.

Альтиметры имеют одновременно 2 шкалы – на одной отображается давление, тогда как вторая указывает высоту. Устанавливают альтиметр на летательных аппаратах, где шкала преобразована в циферблат. Именно по такому прибору определяется высота полета.

Барограф

Также такой аппарат называют барометром самописцем. Его основная особенность заключается в том, что он непрерывно регистрирует атмосферное давление, то есть по нему можно сориентироваться в степени его изменения с течением времени.
Электронный

Прибор наиболее точный и современный. В нем применяется принцип анероида. Но полученные с гибкой пластины и гофра данные передаются не на стрелку, а отображаются с помощью цифровой кодификации сигнала на жидкокристаллическом табло.

Важно понимать, что и этот точный прибор изначальной выставляется и градуируется по ртутному барометру.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Приборы для измерения давления. Виды и работа. Применение

Характеристикой давления является сила, которая равномерно воздействует на единицу площади поверхности тела. Эта сила оказывает влияние на различные технологические процессы. Давление измеряется в паскалях. Один паскаль равен давлению силы в один ньютон на площадь поверхности в 1 м 2 . Применяют приборы для измерения давления.

Виды и работа

Приборы для измерения давления, называются манометрами. В технике чаще всего приходится определять избыточное давление. Значительный интервал измеряемых величин давлений, особые условия измерения их во всевозможных технологических процессах обуславливает разнообразие видов манометров, которые имеют свои различия по конструктивным особенностям и по принципу работы.

Виды давления
  • Атмосферное давление образуется атмосферой Земли.
  • Вакуумметрическое давление – это давление, не достигающее величины атмосферного давления.
  • Избыточное давление – это величина давления, превосходящая значение атмосферного давления.
  • Абсолютное да вление определяется от величины абсолютного нуля (вакуума).
Барометры

Барометром называют прибор, измеряющий давление воздуха в атмосфере. Существует несколько видов барометров.

Ртутный барометр действует на основе перемещения ртути в трубке по определенной шкале.

Pribor dlia izmereniia davleniia rtutnyi

Жидкостный барометр работает по принципу уравновешивания жидкости давлением атмосферы.

Pribory dlia izmereniia davleniia zhidkostnyi

Барометр-анероид работает на изменении размеров металлической герметичной коробки с вакуумом внутри, под действием давления атмосферы.

Pribory dlia izmereniia davleniia aneroid

Электронный барометр является более современным прибором. Он преобразовывает параметры обычного анероида в цифровой сигнал, отображающийся на жидкокристаллическом дисплее.

Pribory dlia izmereniia davleniia elektronnyi
Жидкостные манометры

В этих моделях приборов давление определяется высотой столба жидкости, которое выравнивает это давление. Жидкостные приборы для измерения давления чаще всего выполняют в виде 2-х стеклянных сосудов, соединенных между собой, в которые залита жидкость (вода, ртуть, спирт).

ZHidkostnye manometry

Рис-1

Один конец емкости соединен с измеряемой средой, а второй открыт. Под давлением среды жидкость перетекает из одного сосуда в другой до выравнивания давления. Разность уровней жидкости определяет избыточное давление. Такими приборами замеряют разность давлений и разрежение.

На рисунке 1а изображен 2-х трубный манометр, измеряющий вакуум, избыточное и атмосферное давление. Недостатком является значительная погрешность измерения давлений, имеющих пульсацию. Для таких случаев применяют 1-трубные манометры (рисунок 1б). В них один край сосуда большего размера. Чашка соединена с измеряемой полостью, давление которой передвигает жидкость в узкую часть сосуда.

При замере берется во внимание только высота жидкости в узком колене, так как жидкость изменяет свой уровень в чашке незначительно, и этим пренебрегают. Чтобы произвести замеры малых избыточных давлений используют 1-трубные микроманометры с трубкой, наклоненной под углом (рисунок 1в). Чем больше наклон трубки, тем точнее показания прибора, вследствие увеличения длины уровня жидкости.

Особой группой считаются приборы для измерения давления, в которых движение жидкости в емкости действует на чувствительный элемент – поплавок (1) на рисунке 2а, кольцо (3) (рисунок 2в) или колокол (2) (рисунок 2б), которые связаны со стрелкой, являющейся указателем давления.

ZHidkostnye manometry 2

Рис-2

Преимуществами таких приборов является дистанционная передача и их регистрация значений.

Деформационные манометры

В технической области приобрели популярность деформационные приборы для измерения давления. Их принцип работы заключается в деформации чувствительного элемента. Эта деформация появляется под действием давления. Упругий компонент связан со считывающим устройством, имеющим шкалу с градуировкой единицами давления.

Деформационные манометры делятся на:
  • Пружинные.
  • Сильфонные.
  • Мембранные.

Deformatsionnye manometry

Рис-3

Пружинные манометры

В этих приборах чувствительным элементом является пружина, соединенная со стрелкой передаточным механизмом. Давление воздействует внутри трубки, сечение старается принять круглую форму, пружина (1) пытается раскручиваться, в результате стрелка передвигается по шкале (рисунок 3а).

Мембранные манометры

В этих приборах упругим компонентом является мембрана (2). Она прогибается под давлением, и воздействует на стрелку с помощью передаточного механизма. Мембрану изготавливают по типу коробки (3). Это увеличивает точность и чувствительность прибора из-за большего прогиба при равном давлении (рисунок 3б).

Сильфонные манометры

В приборах сильфонного типа (рисунок 3в) упругим элементом является сильфон (4), который выполнен в виде гофрированной тонкостенной трубки. В эту трубку воздействует давление. При этом сильфон увеличивается в длину и с помощью механизма передачи передвигает стрелку манометра.

Сильфонные и мембранные виды манометров используют для замеров незначительных избыточных давлений и вакуума, так как упругий компонент имеет небольшую жесткость. При применении таких приборов для измерения вакуума они получили название тягомеров. Прибор, измеряющий избыточное давление, является напоромером, для измерения избыточного давления и вакуума служат тягонапоромеры.

Приборы для измерения давления деформационного типа имеют преимущество в сравнении с жидкостными моделями. Они позволяют производить передачу показаний дистанционно и записывать их в автоматическом режиме.

Это происходит вследствие преобразования деформации упругого компонента в выходной сигнал электрического тока. Сигнал фиксируется приборами измерений, которые имеют градуировку по единицам давления. Такие приборы имеют название деформационно-электрических манометров. Широкое использование нашли тензометрические, дифференциально-трансформаторные и магнитомодуляционные преобразователи.

Дифференциально-трансформаторный преобразователь

Silfonnye manometry

Рис-4

Принципом работы такого преобразователя является изменение силы тока индукции в зависимости от величины давления.

Приборы с наличием такого преобразователя имеют трубчатую пружину (1), которая передвигает стальной сердечник (2) трансформатора, а не стрелку. В итоге изменяется сила индукционного тока, подающегося через усилитель (4) на измерительный прибор (3).

Магнитомодуляционные приборы для измерения давления

В таких приборах усилие преобразуется в сигнал электрического тока вследствие передвижения магнита, связанного с упругим компонентом. При движении магнит воздействует на магнитомодуляционный преобразователь.

Magnitomoduliatsionnye pribory dlia izmereniia davleniia

Электрический сигнал усиливается в полупроводниковом усилителе и поступает на вторичные электроизмерительные устройства.

Тензометрические манометры

Преобразователи на основе тензометрического датчика работают на основе зависимости электрического сопротивления тензорезистора от величины деформации.

Tenzometricheskie manometry

Тензодатчики (1) (рисунок 5) фиксируются на упругом элементе прибора. Электрический сигнал на выходе возникает вследствие изменения сопротивления тензорезистора, и фиксируется вторичными устройствами измерения.

Электроконтактные манометры

В схемах сигнализации, системах авторегулирования технологических процессов, приборах тепловой защиты популярными стали электроконтактные манометры. На рисунке изображена схема и вид прибора.

Elektrokontaktnye pribory dlia izmereniia davleniia

Упругим компонентом в приборе выступает трубчатая одновитковая пружина. Контакты (1) и (2) выполняются для любых отметок шкалы прибора, вращая винт в головке (3), которая находится на внешней стороне стекла.

При уменьшении давления и достижении его нижнего предела, стрелка (4) с помощью контакта (5) включит цепь лампы соответствующего цвета. При возрастании давления до верхнего предела, который задан контактом (2), стрелка замыкает цепь красной лампы контактом (5).

Классы точности
Измерительные манометры разделяют на два класса:
  1. Образцовые.
  2. Рабочие.

Образцовые приборы определяют погрешность показаний рабочих приборов, которые участвуют в технологии производства продукции.

Класс точности взаимосвязан с допустимой погрешностью, которая является величиной отклонения манометра от действительных величин. Точность прибора определяется процентным соотношением от максимально допустимой погрешности к номинальному значению. Чем больше процент, тем меньше точность прибора.

Образцовые манометры имеют точность намного выше рабочих моделей, так как они служат для оценки соответствия показаний рабочих моделей приборов. Образцовые манометры применяются в основном в условиях лаборатории, поэтому они изготавливаются без дополнительной защиты от внешней среды.

Пружинные манометры имеют 3 класса точности: 0,16, 0,25 и 0,4. Рабочие модели манометров имеют такие классы точности от 0,5 до 4.

Применение манометров

Приборы для измерения давления наиболее популярные приборы в различных отраслях промышленности при работе с жидким или газообразным сырьем.

Классификация приборов давления

По принципу действия все приборы для измерения давления можно разделить на:

  • Жидкостные — приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровня жидкости в сообщающихся сосудах служит мерой давления, называются жидкостными. К этой группе относятся чашечные и U-образные манометры, диффманометры и др.
  • Грузопоршневые — приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся в цилиндре поршень.
  • Приборы с дистанционной передачей показаний — приборы, в которых используются изменения тех или иных электрических свойств вещества (электрического сопротивления проводников, электрической емкости, возникновение электрических зарядов на поверхности кристаллических минералов и др.) под действием измеряемого давления. К таким приборам относятся манганиновые манометры сопротивления, пьезоэлектрические манометры с применением кристаллов кварца, турмалина или сегнетовой соли, емкостные манометры, ионизационные манометры и др.
  • Пружинные — приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления. Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике. К этой группе относятся разнообразные приборы, отличающиеся по виду пружин:


Трубчатые пружины представляют собой кругообразно согнутые трубки с овальным поперечным сечением. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму. В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Незажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передается посредством стрелочного механизма на шкалу. Для измерений давления до 60 или 100 кгс/см2 применяются, как правило, согнутые с углом витка около 270°, кругообразные пружины. Для измерений давления с более высокими значениями используются пружины с несколькими лежащими друг над другом витками и одинаковым витковым диаметром (винтовая пружина) или со спиралеобразными витками, лежащими в одной плоскости (плоская спиральная пружина).

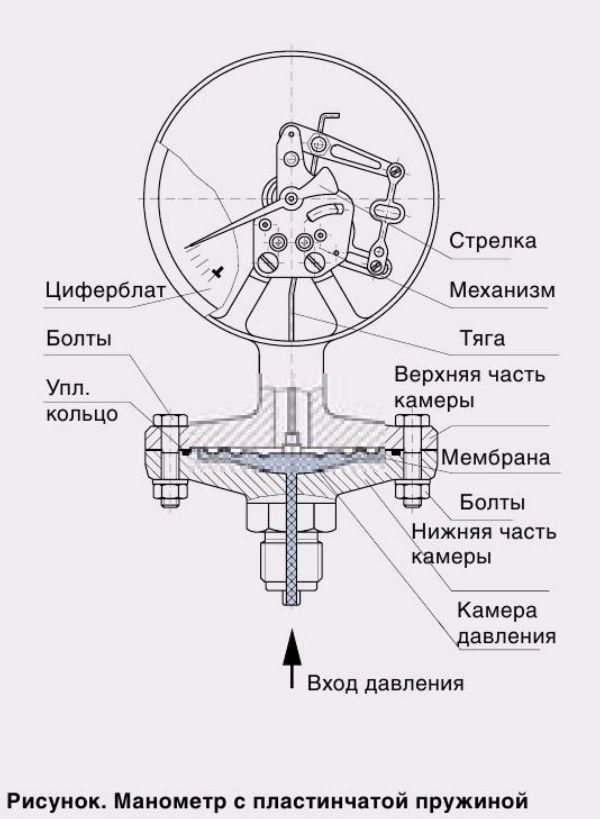

Манометры с пластинчатой пружиной

Пластинчатые пружины представляют собой тонкие гофрированные мембраны кругообразной формы, которые зажимаются или привариваются по краю между двумя фланцами и вступают в соприкосновение с измеряемой средой только с одной стороны. Вызванный в результате такого соприкосновения прогиб пропорционален величине давления. Движение передается посредством стрелочного механизма на шкалу. Пластинчатые пружины обладают сравнительно высоким перестановочным усилием. В результате кольцеобразного крепления пластинчатые пружины менее восприимчивы к вибрациям по сравнению с трубчатыми пружинами, однако погрешность показаний при изменениях температуры у них больше. Благодаря опорам для мембран достигается повышенная стойкость к перегрузкам. Покрытия или фольга, наносимые на поверхность пластинчатых пружин обеспечивают защиту от коррозийных измеряемых сред. Широкие соединительные отверстия или открытые соединительные фланцы, а также возможности по промывке делают пластинчатые пружины, особенно пригодными при работе с высоковязкими, загрязненными или кристаллизующимися веществами.

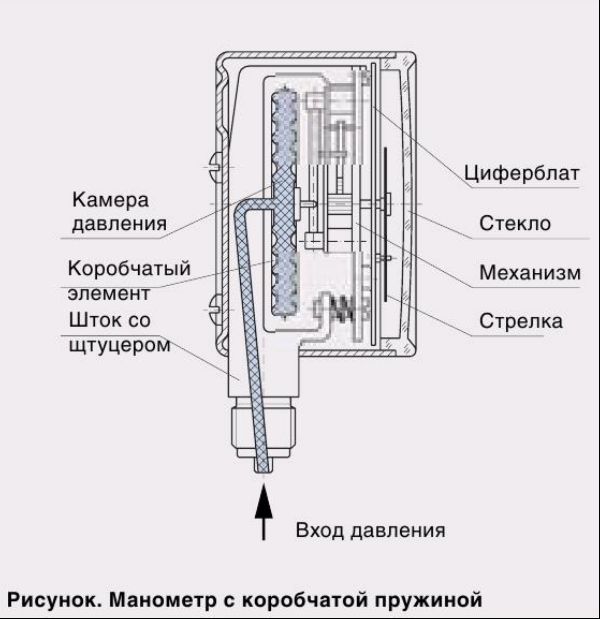

Манометры с коробчатой пружиной

Давление измеряемой среды воздействуют на внутреннюю сторону коробки, состоящей из двух кругообразных, гофрированных, герметично прилегающих друг к другу мембран. Возникающее под давлением поступательное движение пропорционально величине давления. Движение передается на шкалу с помощью стрелочного механизма. Манометры с коробчатой пружиной особенно пригодны для измерений давления газообразных сред. Защита от перегрузки возможна только в определенных границах. Для повышения чувствительности в манометре может устанавливаться ряд коробчатых пружин («пакет» коробчатых пружин).

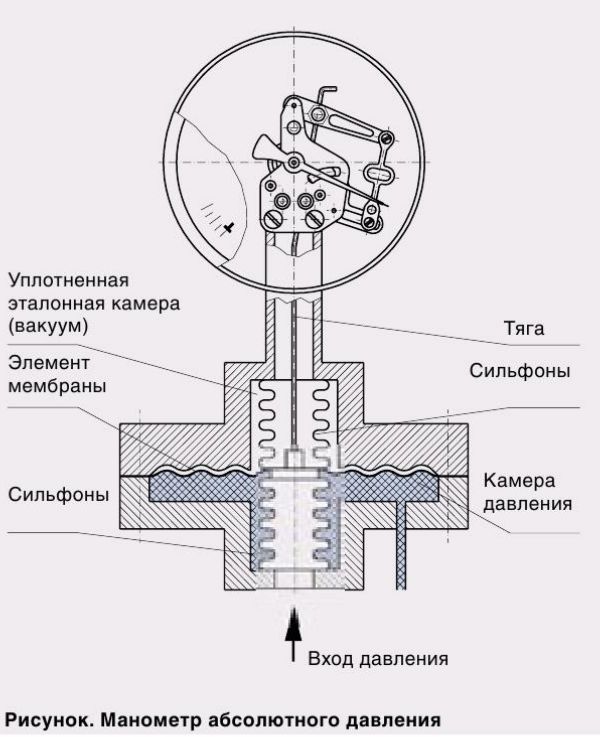

Баровакуумметры – манометры абсолютного давления. Данные приборы используются для измерений давления независимо от колебаний атмосферного давления окружающей среды. В соответствии с различными сферами применения и диапазонами показаний, манометры для измерений абсолютного давления изготавливаются согласно принципам измерений и формам чувствительных элементов, которые применяются в манометрах для измерения относительного давления. Давление измеряемой среды определяется по отношению к базовому давлению, которое равняется абсолютному давлению с величиной 0 (=абсолютный вакуум). Это означает, что на стороне измерительного элемента, не соприкасающейся с измеряемой средой, должно присутствовать базовое давление. Присутствие базового давления при использовании соответствующей формы пружин достигается посредством вакуумирования и герметизации соответствующей измерительной камеры или облегающего корпуса. Передача движения измерительного элемента и индикация давления осуществляются аналогично выше описанным манометром относительного давления


Дифференциальные манометры применяются для измерений разницы между двумя отдельными давлениями. Базовым давлением является то, которое присутствует на стороне, взятой за эталонную. В качестве чувствительных элементов используются пружины тех же форм, что и в манометрах относительного давления. Как правило, чувствительные элементы подвергаются воздействию давления с обеих сторон. Установленная таким образом разность давлений передается с помощью стрелочного механизма непосредственно на шкалу. Если измеряемые давления одинаковы, измеряемый элемент остается неподвижным и показания прибора отсутствуют. Измерение низких разностных давлений возможно даже при высоком статическом давлении. Защита от высоких перегрузок обеспечивается с помощью пластинчатых чувствительных элементов. При выборе манометра следует учитывать допустимое статическое (рабочее) давление, а также максимально допустимую перегрузку со стороны «+» и «-». Для преобразования деформации чувствительного элемента в показания стрелки используются принципы, аналогичные принципам действия манометров избыточного давления.
По метрологическому назначению измерительные приборы делятся на образцовые и рабочие.
