Пульт дистанционного управления – это практичное дополнение к телевизору, которое упрощает процесс переключения каналов, а также включение и выключение устройства и пользование другими функциями Смарт ТВ.

Частое и небрежное использование прибора может привести к неполадкам, которые делают его бесполезным. Для решения проблемы необходимо иметь представление о принципе работы пульта, возможных неисправностях, а также методах их решения и профилактики, чтобы снизить их вероятность в будущем. Плата пульта

Структура и принцип работы пульта дистанционного управления

1. Корпус.
2. Плата.
3. Клавиатурная матрица.
4. Элемент питания.

1. Клавиатурный микроконтроллер.
2. Кварцевый резонатор.
3. Выходной транзисторный каскад.
4. Инфракрасный светодиод.

Принцип работы устройства заключается в том, что на плате находятся микросхемы, каждая из которых отвечает за свой процесс. Нажатие кнопки способствует замыканию дорожек. Оно обрабатывается микроконтроллером. Затем генерируется последовательность символов, которая посылается в приемник устройства с помощью вспышек инфракрасного света определенной частоты.

Работа микроконтроллера поддерживается кварцевым резонатором. Его опорная частота составляет примерно 250 000 кГц. Компоненты пульта в разборе

Виды неполадок

1. Отсутствие реакции при нажатии всех кнопок.
2. Плохо нажимаются кнопки на пульте.
3. Неисправность некоторых кнопок.
4. Трещины и поломки в результате удара или падения.
5. Залипание кнопок.
6. Проблемы с элементами питания.

Диагностика устройства

Когда все кнопки пульта не работают, сначала нужно поменять батарейки. На слабом заряде возможна реакция на одно или два нажатия, после чего устройство снова перестает работать.

Если замена элементов питания не помогла, то это неполадки со стороны электроники. Для начала нужно проверить пульт. Сделать это можно при помощи камеры мобильного телефона.

Устройство светодиодом направляют в камеру, после чего удерживают на нем случайную кнопку и делают снимок. Исправная кнопка на фотографии будет давать яркое пятно. Это указывает на неисправность со стороны телевизора.

Диод светится – кнопка работает

Внимание! Бывают ситуации, когда не работает несколько кнопок. В данном случае проблема в контактах или их покрытии.

Как разобрать пульт дистанционного управления для телевизора

В первую очередь нужно разобрать устройство. Половины корпуса пульта могут фиксироваться винтами, защелками или иметь двойную фиксацию.

Винты расположены в отсеке для батареек. После выкручивания винтов нужно аккуратно разъединить корпус. Если не получается, значит в пульте есть защелки.

Для разъединения половинок корпуса можно воспользоваться пластиковой картой или плоской отверткой. Инструмент нужно вставить в линию соединения двух половин корпуса. Это необходимо делать до появления звука щелчка. Снимать нужно аккуратно, чтобы не сломать защелки

После снятия верхней крышки отделяют резиновую основу. Это нужно делать аккуратно, чтобы не повредить плату пульта. В итоге пульт готов к чистке и ремонту.

Ремонт неполадок пульта тв своими руками

Алгоритм починки пульта зависит от типа неисправности. При этом он практически одинаков на разных устройствах.

Восстановление контактов

1. При помощи камеры смартфона обнаружить неработающие клавиши.
2. Разобрать пульт.
3. Удалить остатки напыления на контактах при помощи ножа или скальпеля, затем зачистить поверхность мелкозернистой наждачной бумагой.
4. Вырезать ножницами из фольги новые контактные плоскости нужного размера. Они должны соответствовать площадкам на плате.
5. Обезжирить поверхность на плате с помощью спирта.
6. Приклеить новые контакты на клей.

После этого можно проверить работоспособность кнопок. Если телевизор не реагирует на их нажатие, необходимо искать другую причину неисправности пульта.

Обратите внимание! Для упрощения работы можно приобрести специальные готовые ремкомплекты. В их комплект входит тюбик клея и резиновые прокладки с графитовым покрытием.

Ремкомплект для пультов дистанционного управления

Ремонт после падений и ударов

При ударе большую часть потенциальной энергии поглощает корпус пульта. Для начала нужно провести визуальный осмотр на предмет трещин. Их можно устранить клеем. Если устройство не работает, то при падении пострадала плата.

1. Отвалились контакты в батарейном блоке или в них появились трещины. Решить проблему можно при помощи паяльника.
2. Нарушены соединения навесных элементов с платой. К ним относятся инфракрасный диод, резонатор и конденсаторы. Их нужно припаять назад.

1. Неисправность кварцевого резонатора. Определить поломку можно встряхиванием платы. При наличии шороха деталь подлежит замене.
2. При сильном ударе могут оторваться токопроводящие дорожки. Для восстановления работоспособности устройства их нужно припаять назад. Если это не представляется возможным, вместо них можно подсоединить одножильный медный кабель. После присоединения его нужно зафиксировать с помощью клея.

Осторожно! Во время пайки нельзя использовать кислоту. Она не убирается с платы, что может привести к разрушению контактов в будущем. Лучше воспользоваться канифолью или другим флюсом, который не содержит кислот.

Как отремонтировать пульт ДУ телевизора, если не работают кнопки или залипают

• небрежное обращение с прибором;
• пролитая жидкость;
• длительное нахождение под прямыми солнечными лучами;
• грязные руки.

1. Сначала нужно извлечь элементы питания и разобрать пульт.
2. Вытащить плату.
3. Для очистки микросхем нужны ушные палочки, смоченные в спирте.
4. Обезжирить контактные поверхности в батарейном блоке. При наличии белого или зеленого налета можно воспользоваться мелкозернистой наждачной бумагой.
5. Корпус тщательно вымыть в мыльном растворе. Для лучшей очистки рекомендуется использовать зубную щетку.

Как отремонтировать пульт от телевизора своими руками – как разобрать устройство, ремонт и восстановление кнопок, чистка платы:

Проверка элементов питания

Также пульт может не работать из-за разряженных батареек. Причина 80% всех обращений в сервисные центры – проблемы с элементами питания.

Проверить возможную причину можно заменой аккумуляторов или их проверкой на мультиметре. Это нужно делать в режиме измерения постоянного тока на диапазоне 10А. При выборе более низких пределов можно сжечь предохранитель. Проверку лучше проводить отдельно для каждой батарейки.

Измерение напряжения лучше проводить в рабочем режиме. При наличии окислов, налетов или ржавчины на контактных поверхностях нужно их убрать с помощью резинки или мелкозернистой наждачной бумаги.

Профилактика неполадок

Если пульт дистанционного управления не защищен полиэтиленовым чехлом, то со временем плата и резиновая основа вместе с пылью собирают жировые отложения с рук. В результате этого ухудшаются или полностью разрушаются контакты кнопок. Для предотвращения неисправностей устройства необходимо своевременно проводить профилактику.

После снятия верхней крышки пульта нужно обратить внимание на контакты, расположенные на плате. Они могут быть с графитовым или щелочным покрытием. Графит придает контактам черный цвет, поэтому его легко перепутать с грязью. Ошибочное снятие покрытие приведет к тому, что контакт будет испорчен.

При наличии небольшого количества загрязнений можно ограничиться локальной чисткой. Для этой цели подойдут обычные ушные палочки. Их нужно смочить в спирте, после чего аккуратно убрать налет. Использование других растворителей может привести к повреждению контактов.

В случае более обширного загрязнения плату вместе с резиновой основой рекомендуется помыть в теплой мыльной воде, используя зубную щетку с мягкими щетинками. После этого нужно тщательно смыть остатки мыла и высушить комплектующие при помощи фена для волос.

Если устройство отказывается работать, нужно проверить батарейный отсек на предмет окисления или деформации контактов. Окислы можно почистить при помощи ножа.

При нарушении целостности контактов потребуются плоскогубцы или круглогубцы. Если из батарейного отсека вправить пружину не получится, то пульт нужно разобрать.

После разборки и чистки устройства нужно проверить места пайки радиодеталей, в особенности инфракрасный диод и батарейные контакты. В этих местах часто образуются кольцевые трещины.

Также необходимо осмотреть саму плату на предмет изломов и трещин, задевающих токопроводящие дорожки.

Важно! Если устройство падало, может быть сломан кварцевый резонатор. С этой проблемой лучше обратиться в ближайший сервисный центр для ремонта устройства.

Ремонт пульта в домашних условиях своими руками подручными средствами:

Что делать, если невозможно самостоятельно починить пульт?

1. Отнести устройство в сервисный центр.
2. Купить новый пульт на рынке радиотехники или заказать доставку оригинального устройства.

Приобретение аналога обойдется дешевле. При этом можно купить многофункциональное устройство, которым можно управлять несколькими приборами.

Мелкие ремонтные работы, связанные с пультом дистанционного управления, могут выполнить практически все пользователи: провести замену элементов питания или наклеить новые контактные поверхности можно не имея определенных знаний. При сложных поломках рекомендуется обратиться в сервисный центр или купить аналог.

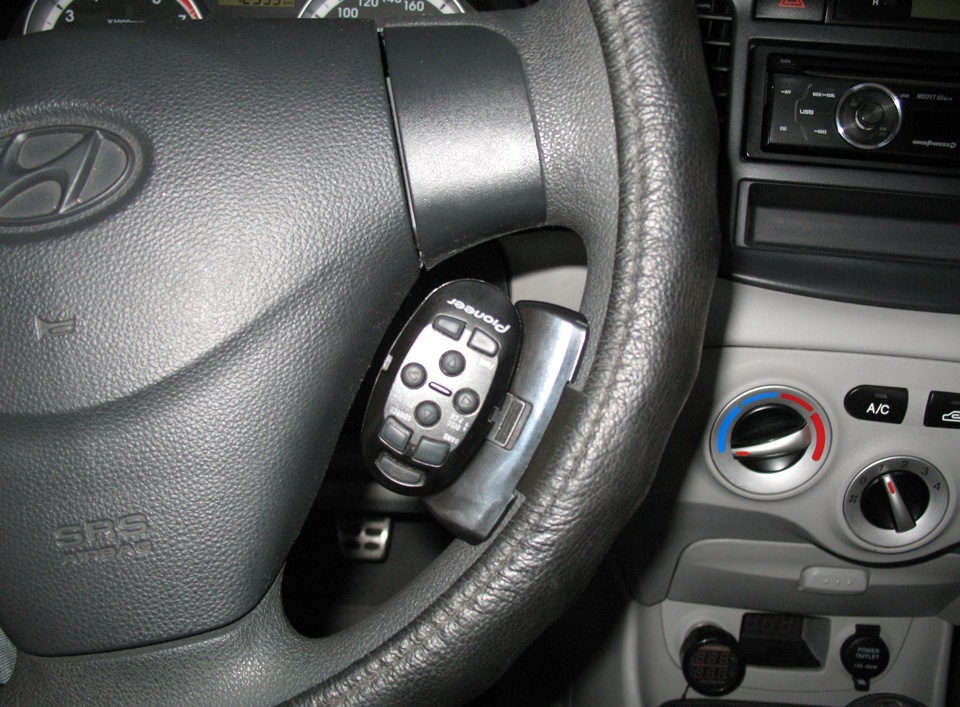

пульт ДУ — Pioneer CD-SR100 — ремонт

ранее создавал тему — Нужен совет
в принципе вариант с нейлоновыми стяжками был самым приемлемым и легким в воплощении… но разбирая старый хлам был найден старый отечественный тонометр, естественно нерабочий…

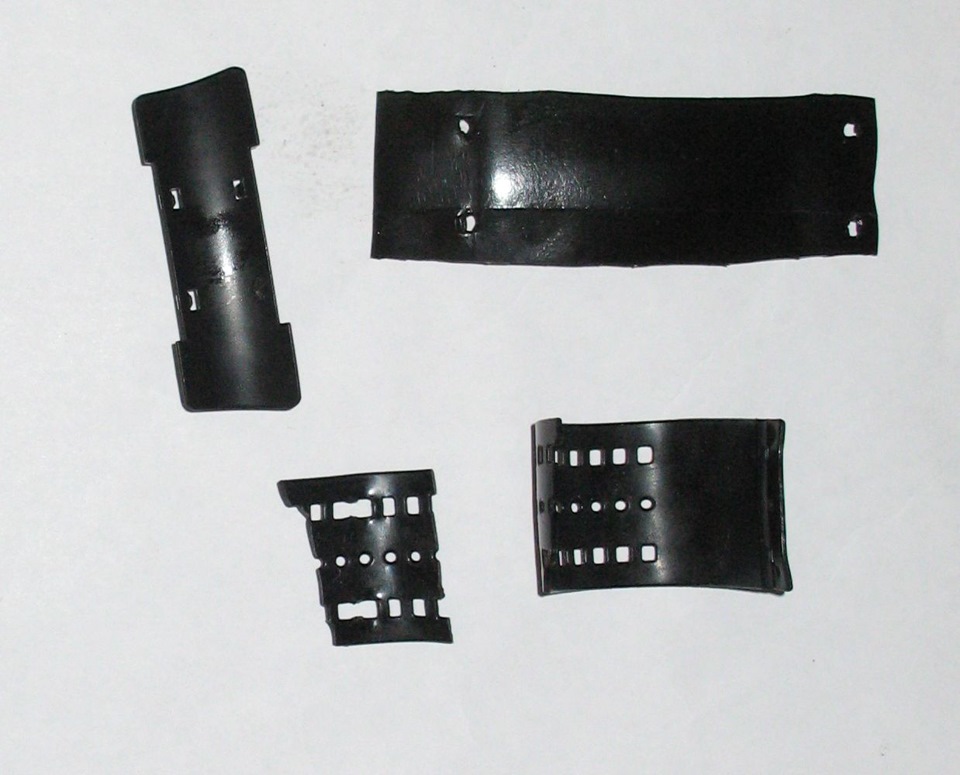

ну и как говорится он "дождался" своего часа — груша для накачки идеально подошла в качестве донора для нового ремешка…

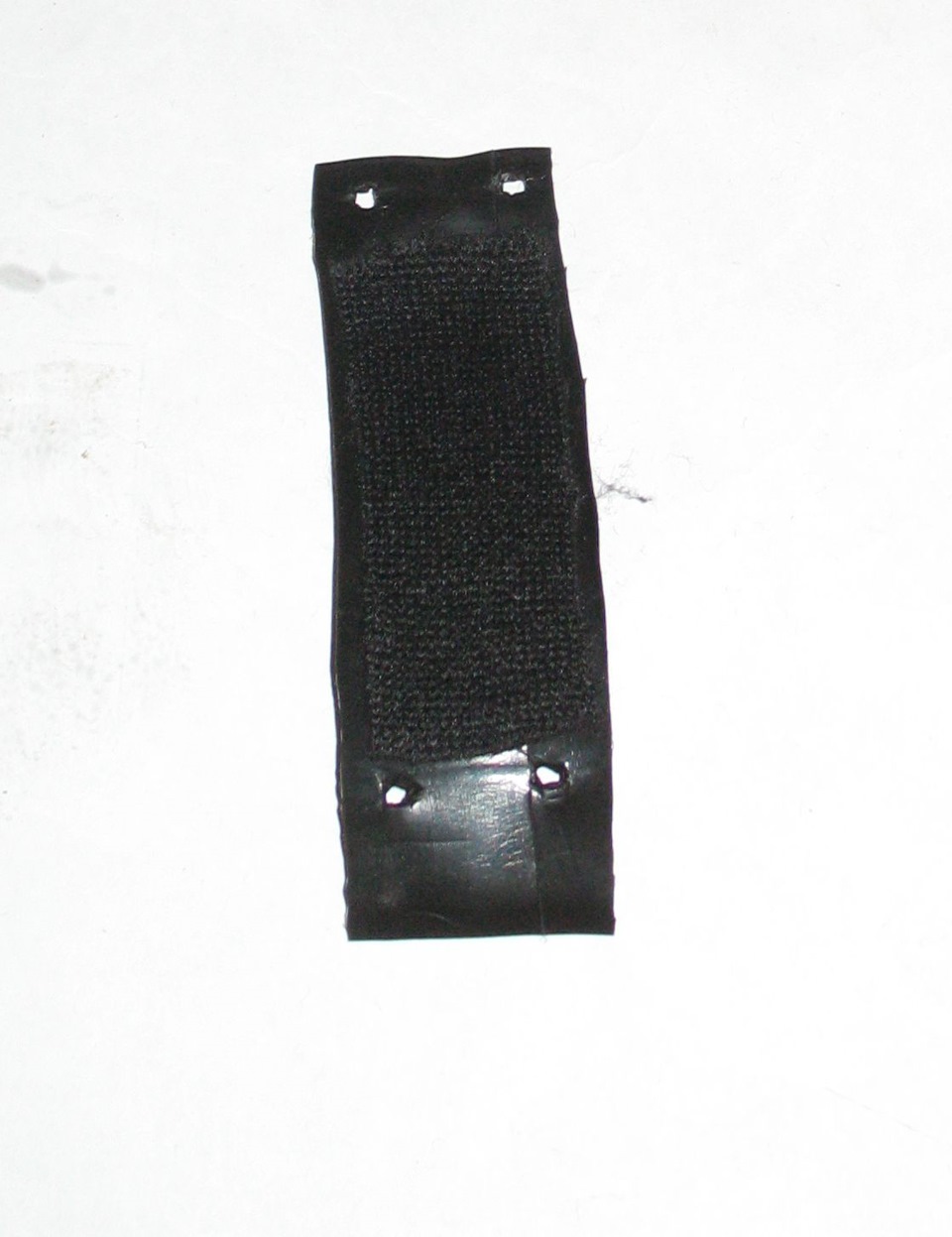

в общем отрезав от нее все ненужное — получился новый ремешок, полностью соответствующий по размерам старому… проделаны необходимые отверстия — и все готово к установке…

чтобы пульт не крутился на руле на ремешок наклеен маделин…

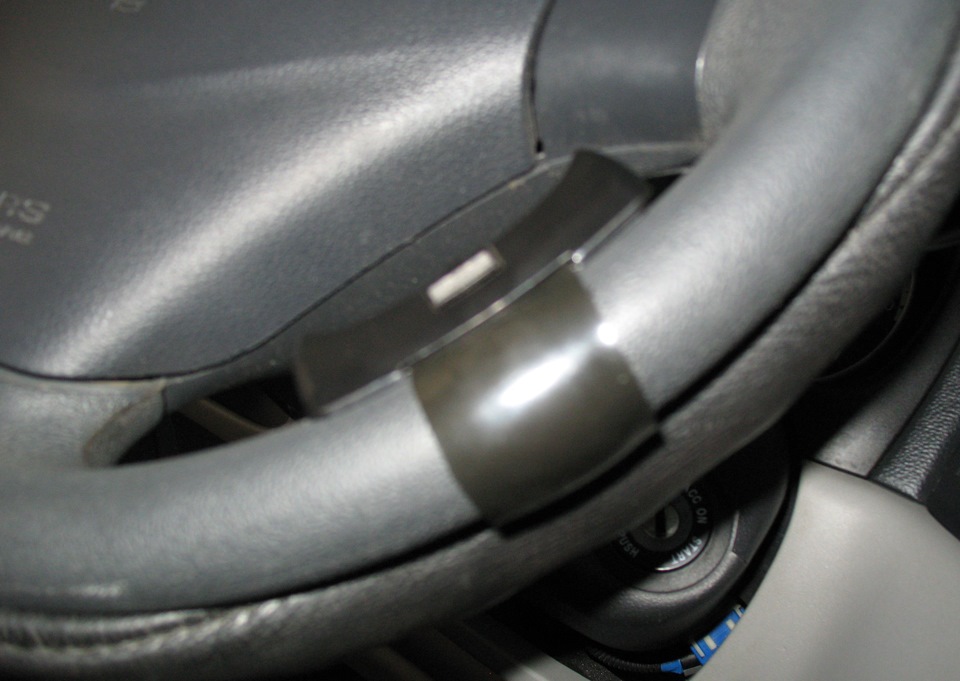

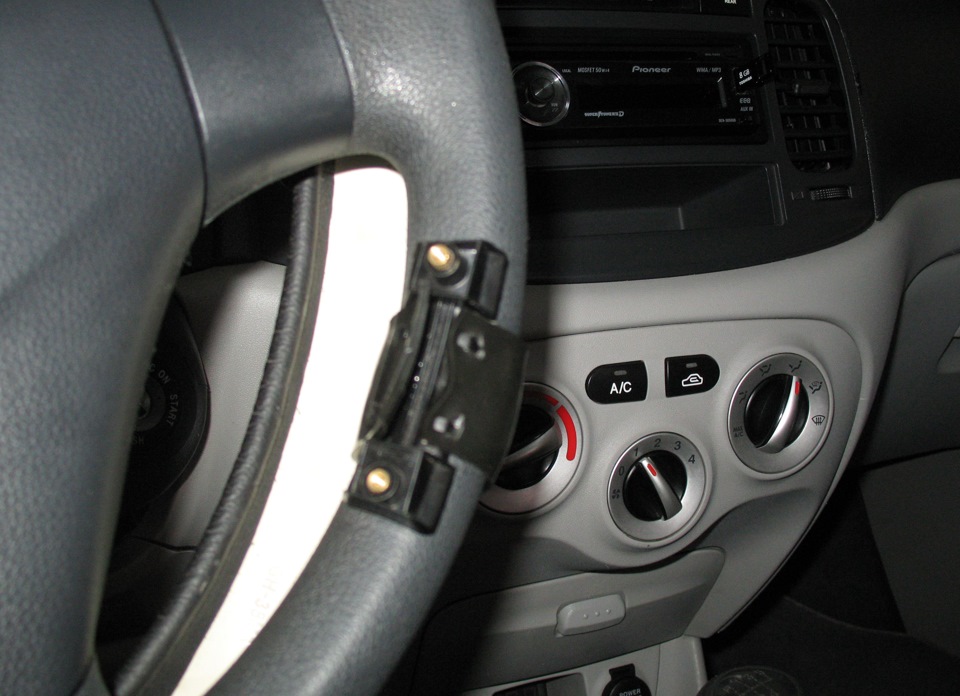

установка не составила особого труда…
