Как выбрать расцепитель для автоматического выключателя

Как правильно выбрать автоматический выключатель?

Номинальный ток I_n и типы мгновенного расцепления (B, C, D) являются одними из главных характеристик автоматических выключателей, которые повсеместно применяют в электроустановках зданий для защиты от возгораний их элементов.

Именно по значениям номинального тока и типах мгновенного расцепления, как правило, выбирают автоматические выключатели, применяемые в электроустановках зданий.

При написании статьи использовалась корректная и актуальная информация из книги [1] автора Харечко Ю.В.

О номинальном токе автоматического выключателя.

Номинальные токи автоматических выключателей согласовывают с длительно допустимыми (номинальными) токами защищаемых им проводников I_z, а также с номинальными токами другого электрооборудования, например: штепсельных розеток, зажимов, посредством которых соединяют проводники электропроводок, шин распределительных устройств, к которым присоединяют проводники.

Фото для иллюстрации статьи. Внешний вид автоматических выключателей (А — однополюсный автоматический выключатель серии S 200, Б — трехполюсный автоматический выключатель серии S 200 P)

ВАЖНО! Номинальный ток автоматического выключателя должен быть меньше или равен номинальному току перечисленного электрооборудования. Это есть главное правило выбора автоматического выключателя для электроустановки здания. Сам алгоритм более детально смотрите ниже.

Рассмотрим номинальный ток автоматического выключателя, а также значения номинального тока, установленные ГОСТ IEC 60898-1-2020.

Номинальный ток представляет собой электрический ток, который автоматический выключатель способен проводить в продолжительном режиме при определённой контрольной температуре окружающего воздуха.

Под продолжительным режимом понимают такой режим, при котором автоматический выключатель проводит установившийся электрический ток без срабатывания в течение продолжительного времени – неделями, месяцами и даже годами. То есть автоматический выключатель должен проводить любой электрический ток, не превышающий номинальный ток, и не срабатывать.

Контрольная температура окружающего воздуха представляет собой температуру окружающего воздуха, при которой устанавливают время-токовую характеристику автоматического выключателя. Стандартная контрольная температура окружающего воздуха установлена равной 30 °С.

Автоматический выключатель оснащён расцепителем сверхтока, который обычно состоит из теплового расцепителя перегрузки и электромагнитного расцепителя короткого замыкания.

Функционирование теплового расцепителя перегрузки зависит от температуры окружающего воздуха. Если температура окружающего воздуха превышает 30 °С, тепловой расцепитель инициирует срабатывание автоматического выключателя при меньшем значении сверхтока. Если температура окружающего воздуха меньше 30 °С, тепловой расцепитель инициирует срабатывание автоматического выключателя при более высоком значении сверхтока, чем сверхток, вызывающий его срабатывание при 30 °С.

Иными словами, если температура окружающего воздуха более 30 °С, «номинальный ток» автоматического выключателя уменьшается, если менее 30 °С – увеличивается. Данный факт нужно учитывать при эксплуатации автоматических выключателей.

Номинальный ток, какой выбрать?

В ГОСТ IEC 60898-1-2020 установлены следующие предпочтительные значения номинального тока: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А. В электроустановках индивидуальных жилых домов и квартир обычно применяют автоматические выключатели с номинальными токами 6, 10, 16, 25, 32, 40, 50 А (выделены наиболее употребляемые).

Некоторые производители выпускают автоматические выключатели со следующими не стандартизированными значениями номинального тока: 0,16; 0,25; 0,3; 0,5; 0,75; 1,0; 1,6; 2; 3 и 4 А. Автоматические выключатели с такими номинальными токами применяют в специальных электроустановках.

Номинальный ток маркируют на автоматическом выключателе без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D), например: В16. О маркировке см. статью: “Расшифровываем маркировку автоматических выключателей“.

Какие требования нужно учесть при выборе автоматического выключателя для защиты от токов перегрузки?

По сути алгоритм выбора автоматического выключателя расписан в МЭК 60364-5-53 (или в национальной версии ГОСТ Р 50571.5.53-2013):

533.2 Выбор устройств для защиты от токов перегрузки

533.2.1 Общие требования

Защитные устройства необходимо выбрать с учетом следующих требований:

• а) номинальный ток или уставка тока защитного устройства I_n должна быть больше или равна расчетному току цепи I_B;
• b) номинальный ток или уставка тока защитного устройства I_n должна быть меньше или равна допустимому току кабеля I_z;
• c) ток, обеспечивающий в течение условного времени эффективное срабатывание защитного устройства I₂, должен быть ⩽ I_z *1,45.

Соблюдение требований a), b) и c) может не обеспечивать защиту в определенных случаях, например, когда возникают длительные сверхтоки менее I₂. В таких случаях следует рассматривать выбор кабеля с большей площадью поперечного сечения или выбор устройства со значением I₂ ⩽ I_z.

Примечание 1 – При применении требований b) требование c) автоматически выполняется, если защитные устройства соответствуют требованиям IEC 60898 (все части), IEC 60947-2, IEC 61009 (все части), или если АВДТ соответствует требованиям IEC 62423.

Значение тока I₂, обеспечивающего эффективное срабатывание защитного устройства, предоставляется производителем.

О типе расцепления автоматического выключателя.

На автоматических выключателях бытового назначения можно увидеть следующую маркировку: B10, C16, D25 и т.д.

Цифрами 10, 16, 25 здесь обозначены значения номинального тока автоматических выключателей (о номинальном токе автоматического выключателя – я написал выше в статье), а буквами B , C , D – типы мгновенного расцепления автоматических выключателей.

Для типов мгновенного расцепления установлены следующие стандартные диапазоны токов мгновенного расцепления , кратные номинальному току I_n автоматического выключателя:

• тип В – свыше 3 I_n до 5 I_n;
• тип С – свыше 5 I_n до 10 I_n;
• тип D – свыше 10 I_n до 20 I_n.

В этих диапазонах находятся токи мгновенного расцепления всех автоматических выключателей, вызывающие мгновенное (менее 0,1 с) их срабатывание, инициируемое электромагнитными расцепителями короткого замыкания.

Если в главной цепи автоматического выключателя протекает сверхток , величина которого равна нижней границе стандартного диапазона токов мгновенного расцепления (3 I_n, 5 I_n, 10 I_n), то автоматический выключатель должен сработать за промежуток времени более 0,1 с, но менее нескольких секунд или десятков секунд.

При протекании в главной цепи автоматического выключателя сверхтока, равного верхней границе стандартного диапазона токов мгновенного расцепления (5 I_n, 10 I_n, 20 I_n), он должен сработать за промежуток времени менее 0,1 с. Любой сверхток, превышающий верхнюю границу стандартного диапазона токов мгновенного расцепления вызывает мгновенное расцепление автоматического выключателя.

Если значение сверхтока, протекающего в главной цепи автоматического выключателя, находится между нижней и верхней границами стандартного диапазона токов мгновенного расцепления, он может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с). Фактическое время срабатывания автоматического выключателя определяется его индивидуальной время-токовой характеристикой.

На естественный вопрос:

Какой тип мгновенного расцепления лучше применить?

Существуют следующие рекомендации по применению автоматических выключателей.

Автоматические выключатели с типом мгновенного расцепления В целесообразно применять для защиты от сверхтока большинства конечных электрических цепей в электроустановках индивидуальных жилых домов и квартир. Например, с их помощью можно выполнять защиту конечных электрических цепей освещения и штепсельных розеток.

Автоматические выключатели с типом мгновенного расцепления С обычно используют для защиты от сверхтока электрических цепей, в которых возможны большие пусковые токи при включении электрооборудования, например, конечных электрических цепей освещения, где предусматривается одновременное включение большого числа светильников, конечных электрических цепей электроприёмников, которые имеют встроенные электродвигатели и др.

Автоматические выключатели с типом мгновенного расцепления D необходимо применять для защиты от сверхтока тех электрических цепей, в которых имеются очень большие пусковые токи, появляющиеся, например, при включении трансформаторов, электромагнитных клапанов, больших ёмкостных нагрузок и другого электрооборудования.

У вас может возникнуть вопрос, а как определить пусковой ток? Тут ответ прост. Смотреть в документации на электрооборудование. А если информации о пусковом токе нет в документации на электрооборудование, то нужно проводить измерение. Поскольку пусковой ток может быть кратковременным, измерять осциллографом.

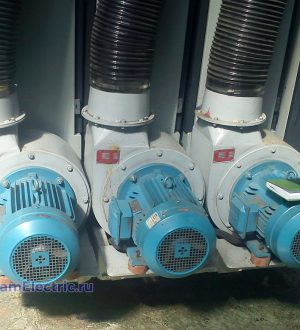

У асинхронного электродвигателя пусковой ток может быть равен 5–7 номинального тока в течение нескольких секунд. У лампы накаливания ещё больше, но доли секунды и т. д.

Для исключения срабатывания автоматического выключателя от пускового тока последний должен быть меньше или равен нижней границе стандартного диапазона токов мгновенного расцепления (3 I_n, 5 I_n, 10 I_n)

Выбор номинала автомата защиты

Собирая электрощиток или подключая новую крупную бытовую технику, домашний мастер обязательно столкнется с такой проблемой как необходимость подбора автоматических выключателей. Они обеспечивают электро и пожарную безопасность, потому правильный выбор автомата — залог безопасности вас, семьи и имущества.

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников. Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

• B — срабатывает при превышении номинального тока в 3-5 раз;
• C — если он превышен в 5-10 раз;
• D — если больше в 10-20 раз.

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

• С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
• Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
• Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать. Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

Выключатель автоматический: как выбрать в 9 шагов по науке

Со времен далекой молодости после окончания института в памяти запечатлелась картинка: я у друга в однокомнатной квартире. Мы сидим за шахматами. Его молодая жена шьет рядом.

По комнате бодро ходит малыш. Ему еще нет годика: познает мир. В левой руке какая-то погремушка, в правой — женская шпилька от волос.

И вдруг — ужас! На наших глазах он вставляет эту проволоку в розетку, получает удар током. Мышцы ног мгновенно реагируют: прыжок от стенки метра на полтора. Мальчик падает.

Из розетки вырывается пламя и дым. Знаете, чем все закончилось? Пацан отделался легким испугом, а алюминиевая проводка от розетки до распределительной коробки выгорела полностью. Свет не отключился.

Защиты от короткого замыкания не сработали: автомат заклинило, но пожара не было. Огонь просто погас внутри бетонной стены после того, как отгорел провод. Шпилька успела привариться к контакту розетки.

Вот я и решил написать подробную инструкцию, что такое выключатель автоматический: как выбрать его модуль за 9 шагов поэтапно. Будете выполнять — избавитесь от многих неприятностей.

Автоматический выключатель: принцип работы и устройство в картинках

Основное назначение автомата — ликвидировать аварийные ситуации в подключенных токовых цепях. Они бывают двух видов:

1. Короткие замыкания (КЗ) или “коротец”, как их называют на жаргоне электриков.
2. Перегрузки.

КЗ возникают за счет подключения к цепям действующего напряжения электрических цепочек с минимальным сопротивлением, которые создают громадные токи, зависящие от мощности питающих источников.

Токи коротких замыканий могут прожигать не только изоляцию воздушной среды во время ее ионизации, но и плавить металл проводки, вызывать
пожар, причинять другие беды.

На принципе управления токов коротких замыканий работают многочисленные сварочные аппараты, люди успешно пользуются ими. Но, внезапно появляющиеся КЗ наносят огромный вред.

Перегрузки опасны тем, что незаметно создают перегрев изоляции, повреждают ее. За счет возникших в ней дефектов появляются опасные токи утечек, которые способны выявить и ликвидировать только УЗО.

Перегрузки тоже являются частой причиной пожаров оборудования.

Конструкция автоматического выключателя состоит из двух раздельных модулей, каждый из которых работает, реагируя преимущественно на КЗ или перегрузку. Это:

1. Электромагнитная отсечка.
2. Тепловой расцепитель.

Простая кинематическая схема показывает устройство автоматического выключателя и принцип его работы.

Электрический ток протекает от сети к нагрузке сквозь замкнутые главные контакты и катушку соленоида отключения. Тепловое воздействие воспринимается биметаллической пластиной, а силовое — сердечником электромагнита.

Биметалл или сердечник в критической ситуации бьют по поворотному рычагу, выколачивая его из зацепления с защелкой, удерживающей главный контакт во включенном состоянии. Под действием сильной отключающей пружины он быстро размыкает электрическую цепь.

Конструктивно все производители реализуют этот принцип по своим разработкам. Поэтому они немного отличаются на всех моделях. Но, общее представление внутреннего устройства дает следующая картинка.

Принцип работы электромагнита расцепителя отсечки двумя словами

Когда по обмотке протекает ток, то в ее сердечнике, служащей магнитопроводом, создается магнитное поле.

Если сила тока достигает критической величины, то магнитная энергия выстреливает сердечник, преодолевая натяжение удерживающей пружины. Тогда боек выбивает защелку.

Современный электромагнитный расцепитель имеет небольшие габариты, подключается гибкими проводниками к контактам.

Тепловой расцепитель автоматического выключателя: насколько просто работает

Конструкция состоит из двух соединенных пластин: сталь и латунь. У них разное линейное расширение: зависимость от температуры. При нагреве биметалл изгибается в одну сторону, а охлаждении — противоположно.

Ток проходит по закрепленной на биметаллической пластине обмотке. Во время перегрузки или КЗ биметалл воздействует на поворотный механизм, а тот — отключает автомат, обесточивая подключенные потребители.

Выключатель автоматический: как выбрать по науке и жить в безопасности

Огромное количество производителей и обширный ассортимент их автоматов, предназначенных для разных условий эксплуатации, усложняют выбор их приобретения.

При покупке следует использовать только научный подход, не полагаясь на мнение даже знакомых электриков. С этой целью все ведущие заводы наносят маркировку прямо на корпусе модуля автомата. Привожу пример для Legrand.

Выбирать модуль выключателя автоматического нужно минимум по 9 характеристикам:

1. значению действующего напряжения и форме тока;
2. числу полюсов;
3. величине номинального тока защищаемой цепи;
4. времятоковой характеристике;
5. мощности нагрузки;
6. предельной коммутационной способности;
7. классу токоограничения;
8. селективности действия;
9. степени защита корпуса IP.

Вам придется учесть их действие комплексно.

Смотрим напряжение автоматического выключателя: начальный
шаг

Сразу надо обращать внимание на условия надежной работы модуля. Дело в том, что подобные защиты могут создаваться для универсальной работы в цепях постоянного или/и переменного тока.

Примером может служить известная серия советских и российских защит, выпускаемая как автоматический выключатель АП-50.

У них бывает разный уровень напряжения. Он не всегда может подойти для надежной работы в конкретной проводке. Надо проверять внимательно.

Отдельные модули могут быть созданы только для эксплуатации в цепях переменного тока.

Число полюсов автоматического выключателя: шаг №2

Бытовые автоматы изготавливают для работы в однофазной или трехфазной цепи. На защите ввода при аварии они снимают потенциалы фаз и нуля, полностью обесточивая питающую схему.

У отходящих же линий отключается только потенциал фазы, а ноль остается в работе. Этого вполне достаточно для ликвидации аварии и создания более простой схемы подключения.

Шаг 3: выбор автоматического выключателя по току — скрытые секреты

Нормальная работа автомата требует учитывать 4 значения тока:

1. Номинальной величины.
2. Условного нерасцепления.
3. Условного расцепления.
4. Длительно допустимого.

Величина номинального тока пишется Iн (In). Она указывается на корпусе, используется как базовое значение для выбора, работы и проверок защиты. Такая нагрузка должна длительно проходить через замкнутые контакты без их отключения.

Током условного нерасцепления называют величину I=1,13×Iн. При такой нагрузке защита не должна отключаться за время меньшее, чем 1 час с номиналом до 63 А и 2 часа — более мощным.

Характеристика условного тока расцепления определяет величину, которая надежно разрывает превышенную нагрузку.

Длительно допустимая величина тока введена для учета температурного состояния проводки без ее чрезмерного нагрева с учетом характеристик токопроводящей способности: вида металла и поперечного сечения.

Все эти величины я привел наглядным графиком для меди.
Можете им воспользоваться при расчете проекта новой проводки. Данные брал из
справочников, а электрическими проверками не занимался.

Если кто-то возьмется за эту работу, то результаты
обязательно опубликую. А проверять надо, ибо с длительно допустимыми токами в
медном проводе 4 и 6 квадрата просматривается интересная закономерность.

С алюминием не стал возиться: в быту он опасен. Тем пользователям, кому интересен этот вопрос, предлагаю сравнить его характеристики с медью по следующей таблице.

Выбор автоматического выключателя при проектировании проводки необходимо проводить по характеристике его номинального тока. Этот анализ осуществляют последовательно за 3 приема:

1. Расчет тока линии по нагрузке подключенных потребителей.
2. Выбор номинала модульной защиты по ближайшему значению стандартного ряда величин токов.
3. Подбор сечений проводников под действующие токовые нагрузки.

Каждая из трех составляющих важна. Допущенные ошибки исправлять сложно. Поэтому каждый этап следует повторно проверять.

Одиночные или групповые потребители, как и однофазная или трехфазная схема питания накладывают свои особенности на расчет тока подключенной линии по собственным формулам. Это наиболее сложная часть анализа.

Шаг 4: времятоковая характеристика выключателя — основа правильного выбора типа конструкции

Нагрузки электрической сети носят случайный либо закономерный
характер. Они всегда меняются при подключении потребителей.

Лампы накаливания и ТЭНы с резистивными сопротивлениями не дают такие эффекты, как включение индуктивных устройств: электродвигателей, дросселей, трансформаторов. Кабельные линии обладают емкостным сопротивлением.

Любое включение прибора связано с созданием апериодических
составляющих, формирующих переходные процессы. Они характеризуются различными бросками токов.

Конструкция автоматического выключателя должна учитывать эти
явления и обеспечивать нормальное электроснабжение потребителей в любой
сложной, изменчивой ситуации.

Под эти требования технически сложно создать простой и надежный автоматический выключатель с универсальным набором возможностей.
Электротехническая наука пошла по другому пути: разделение нагрузок по типам реактивных составляющих и создание модулей защит под каждую.

С этой целью используется времятоковая характеристика выключателя, имеющая 3 типа: B, C и D. Они имеют разные параметры отстроек защиты от токов переходных процессов.

На графике по оси абсцисс приведено отношение тока действующей нагрузки к номинальной величине, а ординат — время отключения в
секундах и их долях.

Тип B применяется для потребителей с характерной резистивной нагрузкой: обогреватели, цепи освещения, протяженные линии электропитания.

Тип C используется для смешанных схем с розеточными группами и потребителями, создающими умеренные нагрузки при включении электродвигателей.

Тип D выбирают для потребителей не бытового назначения: силовые трансформаторы и нагрузки с повышенными токами при пусках оборудования.

Если использовать тип B автоматического выключателя для
дома, то он может ложно срабатывать при включениях стиральной или посудомоечной машины, электрических насосов, мощных пылесосов.

Автомат типа D просто не среагирует на опасность, когда она не достигнет величины его уставки, но потребует защиты оборудования от броска тока.

Выбор автоматического выключателя по мощности — шаг №5: нужно ли его делать?

Именно вопросу выбора автоматов по мощности нагрузки уделяют много внимания авторы статей для интернет. Поэтому я решил тоже высказать свое
мнение. А ваша задача: учесть или высказаться против.

Вся хитрость в том, что электрические характеристики любых бытовых приборов указываются в ваттах, а защиты маркируются амперами. Никаких
других секретов здесь больше нет.

Блогеры просто переводят нагрузку, выраженную мощностью, через напряжение бытовой сети в ток. Делают это посредством новых таблиц, схем, калькуляторов.

Я предлагаю отказаться от этой идеи, а модуль защиты рассчитывать по току номинальной величины с учетом вольтамперной характеристики. Будет меньше ошибок, да и искать их станет проще. Понимаю, что выбор остается за вами.

Шаг 6: предельная коммутационная способность — критическая характеристика модуля защиты

Исходим из того, что в природе нет контактов, способных выдерживать любые нагрузки. У них всегда есть предел, выше которого они просто сгорают.

Эту величину производитель определяет экспериментально и показывает цифрой внутри прямоугольника.

Обычно модули создаются под токи КЗ до 4,5 либо 6 или 10 килоампер. Когда автомат имеет отличия предельной коммутационной способности (ПКС) для цепей переменного и постоянного тока, то они указываются отдельно. Причем каждой величине приписывается свой символ: «

Это значение в принципе зависит от технического состояния электропроводки — ее сопротивления. Оно закладывается в проект, зависит от многих факторов:

• протяженности магистралей;
• сечения и качества токопроводящих жил;
• количества и состояния соединительных контактов;
• удаленности от питающей трансформаторной подстанции;
• условий технического обслуживания.

• У старых зданий с ветхой алюминиевой проводкой ПКС составляет 4500 ампер.
• Медная электропроводка обеспечивает токи КЗ 6 килоампер.
• Когда потребитель находится близко от трансформаторной подстанции, то автоматы надо ставить на 10кА.

Шаг 7: классы токоограничения автоматического выключателя — в чем суть характеристики

Скорость отключения короткого замыкания напрямую влияет на
безопасность оборудования, а модули защит работают не одинаково. Показатели быстродействия позволяют подбирать автоматы, работающие в щадящем или экстремальном режиме оборудования.

Для наглядности действия рассмотрим их срабатывание на примере длительности одного периода напряжения синусоиды тока или напряжения (обозначается Т).

В него входят две полуволны гармоники. Для стандартной частоты 50 герц время прохождения периода составляет 20 миллисекунд (мс).

Максимальное значение тока или его амплитуда достигается при четверти периода или половине полупериода. На графике я показал усредненные временные показатели трех классов токоограничения: 1, 2 и 3.

Класс №1 самый продолжительный, а значит экстремальный. Его время чуть превышает 10 мс. Для наглядности показано как Т/2. На корпусе автомата его просто не обозначают.

Класс №2 занимает промежуточное время по скорости. Такая защита должна отработать за время 6÷10 мс. На графике усреднено как 1/2(Т/2).

Класс №3 самый быстрый и экономный со временем срабатывания 2,5÷6 мс, что я обозначил как 1/3(Т/2).

Классы токоограничения 2 и 3 маркируются на корпусе под прямоугольником ПКС квадратиком с соответствующей цифрой.

Шаг 8: селективность автомата — залог качественного отключения аварии

Смысл выбора этого параметра заключается в избирательной способности защиты правильно локализовать короткое замыкание или перегруз и оставить в работе исправное оборудование.

Поясняю на простом примере квартирной проводки.

Любая розетка по разным причинам может стать источником короткого замыкания. Аварию может отключить автомат №3 квартирного щитка, №2 —
подъездный или №3 — домовой.

Однако обесточивать этаж либо подъезд /дом имеет смысл только при отказе выключателя №3, используя эту функцию как резервную. В первую
очередь надежно должны срабатывать квартирные защиты.

Поэтому они настраиваются на более быстрое срабатывание или меньшие уставки тока при наладке. Предусмотреть эту возможность следует во
время выбора конструкции.

Иногда возникают затруднения с настройкой избирательности на вводном автомате. Для таких случаев можно приобрести специальный селективный
автоматический выключатель.

Его конструкция имеет механизм, обеспечивающий два пути протекания тока: основной и дополнительный для теплового расцепителя со своими
связанными силовыми контактами.

Резистор селективности внутри дополнительного канала задерживает срабатывание своего контакта на уставку избирательности. А основной канал работает как обычный.

Общее отключение защиты происходит после разрыва контактов обоих каналов, что также способен выполнить электромагнит отсечки.

Подобный механизм может быть полезен владельцам частных домов или коттеджей, хотя в большинстве случаев селективность можно обеспечить выбором характеристик быстродействия и настройкой токовых уставок обычных модулей.

Заключительный шаг №9: степени защиты корпуса для помещений повышенной влажности

Обычно автоматы устанавливают в квартирном или ином щитке, защищенном от проникновения воды и посторонних предметов. Но иногда их приходится включать на мобильное оборудование или удлинители.

Когда такими приборами пользуются во влажных помещениях, то следует обращать внимание на техническую способность корпуса работать в опасной
среде.

Она маркируется индексом IP с цифрами, обозначающими степень защиты. На обычных автоматах достаточно обозначения IP20. Ее показывают в сопроводительной документации.

Программа Электрик 7.8 или способ компьютерного расчета автомата

На сайте электротехнических программ можно бесплатно скачать и установить на свой компьютер доступный калькулятор расчета. Адрес я показал картинкой.

Загрузка, инсталляция и работа описаны отдельной статьей. Я проверил несколько функций этой программы. Работает нормально. Результат вычислений усредненный.
Можете использовать.

Вам придется учесть 2 фактора:

1. Сайт работает на бесплатном конструкторе и забит навязчивой рекламой.
2. Автор не берет на себя ответственность за конечный результат вычислений. Его вам придется проверять вручную.

В целом программа подойдет начинающим электрикам для создания первоначальной схемы своего проекта.

Ошибки электриков не только начинающих в работе защит

К такому выводу я пришел на работе, занимаясь многочисленной проверкой этих защит на специализированных стендах. Поэтому еще раз рекомендую приобретенный автомат до ввода в эксплуатацию подвергать жестким испытаниям от реальной нагрузки и замерять временные характеристики.

Ошибка электрика №1: проверка петля фаза-ноль не выполнена

Суть этого теста состоит в том, что ток короткого замыкания, который должен почувствовать и отключить автомат, банально по закону Ома зависит от сопротивления подключенной в него цепи.

Другими словами, длина проводов от автомата до розетки и дальше к включенному в нее потребителю может снизить ток короткого замыкания до
такого предела, когда уставка для срабатывания защиты окажется выше: выключатель не сработает.

Эта возможность проверяется специальными приборами.

Ее следует обязательно выполнять.

Ошибка электрика №2: плохой монтаж проводки обученной бригадой

Когда писал эту статью у меня в квартире пропал свет и надолго. Старенький макбук работает девятый год, аккумулятор уже изъят…

Под окном увидел аварийную машину электриков ЖКХ. Спустился вниз по лестнице спросить, что случилось. Подъездный щит вскрыт. Бригада 3
человека: пожилой монтер, производитель среднего возраста и молодой
руководитель работ после института с бумагами.

Один работает, два стоят и наблюдают. Присоединился, стал третьим. Мне сказали, что перемычка на нулевой провод греется и ее будут менять. Я это и так понял. Там алюминиевая жила где-то примерно на 6 квадрат (оценил взглядом).

Монтер ее заменил и подключил на скрутку. Да, на скрутку, причем длиной не более 4 см. Я говорю: халява, сэр! На меня устремилось 3 пары
глаз и последовал вопрос: ты кто такой? Отвечаю: релейщик с 330.

Двое ничего не поняли, а парень с института посмотрел с уважением. Попытка объяснить ошибку встретила психологический отпор со стороны
самоуверенного монтера.

Мне, увидев такую работу, пришлось сразу идти в магазин и покупать реле контроля напряжения, хотя планировал его установку позже. Здание то старое.

Обрыв нуля трехфазной сети за счет отгорания скрутки гарантирован, а ловить 380 вольт вместо 220 в своей квартире нет желания.

Тем людям, кто любит смотреть видео, рекомендую к просмотру ролик владельца elektrik-sam.info. Он тоже доступно объясняет все про выключатель автоматический: как выбрать его правильно.

Тема немного сложная и у вас могут остаться вопросы. Задавайте их в разделе комментариев. Я обязательно отвечу.

Выбор автоматического выключателя

Автоматический выключатель имеет в народе ещё несколько названий – защитный автомат, пробка, пакетник, или просто автомат.

О чем идёт речь – на картинке слева. Это самая бюджетная модель.

В данной статье пойдет речь о технических характеристиках защитных автоматов, какие они бывают, и как их выбрать в различных случаях.

Некоторые, более глубинные параметры не рассмотрены – например, время-токовая характеристика, максимальная отключающая способность, и др.

В первом приближении, достаточном для практической работы и понимания процессов, статья дает понимание работы защитного автомата. Более подробная статья с некоторым повторениями – Обзор характеристик защитных автоматических выключателей.

На эту тему я уже написал на блоге несколько статей, по ходу буду отсылать по ссылкам.

Внимание! Если вы не хотите тратить время и силы на изучение тонкостей выбора автоматических выключателей, лучше довериться профессионалам. Специалисты-проектировщики из Smart Electro разработают проект внутреннего электроснабжения, а профессиональные монтажники идеально воплотят его в жизнь!

Функции автоматического выключателя

Из названия видно, что это выключатель, который выключает автоматически. То есть, сам, в определенных случаях. Из второго названия – защитный автомат – интуитивно понятно, что это некое автоматическое устройство, которое что-то защищает.

СамЭлектрик.ру в социальных сетях:

Подписывайтесь! Там тоже интересно!

Теперь подробнее. Автоматический выключатель срабатывает и выключается в двух случаях – в случае перегрузки по току, и в случае короткого замыкания (КЗ).

Перегрузка по току возникает из-за неисправность потребителей, либо когда потребителей становится слишком много. КЗ – это такой режим, когда вся мощность электрической цепи тратится на нагрев проводов, при этом ток в данной цепи является максимально возможным. Далее будет подробнее.

Кроме защиты (автоматического выключения), автоматы могут использоваться для ручного выключения нагрузки. То есть, как рубильник или обычный “продвинутый” выключатель с дополнительными опциями.

Ещё важная функция (это само собой) – клеммы для подключения. Иногда, даже если функция защиты особо не нужна (а она никогда не помешает), клеммы автомата могут очень пригодиться. Например, как показано в статье Прокладка вводного кабеля от гусака до счетчика.

Количество полюсов

По количеству полюсов автоматы бывают:

1. Однополюсные (1п, 1p). Это самой распространенный тип. Он стоит в цепи и защищает один провод, одну фазу. Такой изображен в начале статьи.
2. Двухполюсные (2п, 2p). В данном случае – это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.
3. Трехполюсные (3п, 3p). Применяются для разрыва и защиты трехфазных цепей. Так же, как и в случае с двухполюсными, фактически это три однополюсных автомата, с общей ручкой включения/выключения.
4. Четырехполюсные (4п, 4p). Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N). Внимание! Провод защитного заземления (РЕ) ни к коем случае разрывать нельзя!

Ток автоматического выключателя

Токи автоматов бывают из следующего ряда:

0,5, 1, 1,6, 2, 3,15, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63.

Жирным выделены номиналы, наиболее часто применяющиеся в быту. Есть и другие номиналы, но о них сейчас не будем.

Данный ток для автоматического выключателя является номинальным. При его превышении выключатель выключится. Правда, не сразу, о чем сказано ниже:

Время-токовые характеристики

Время-токовая характеристика показывает, через какое время и при каком токе отключится автомат. Эти характеристиками также называют кривыми отключения или токо-временными характеристиками. Что точнее, поскольку именно от тока зависит, через какое время отключится автомат.

Кривые отключения или токо-временные характеристики

Поясню эти графики. Как я уже говорил выше, у защитного автомата есть два вида защиты – тепловая (от перегрузки по току) и электромагнитная (от КЗ). На графике работа тепловой защиты – это участок, который плавно спускается. Электромагнитная – кривая резко обрывается вниз.

Тепловая работает медленно (например, если ток превышает номинал в два раза автомат выбьет примерно через минуту), а электромагнитная – мгновенно. Для графика В это мгновение “начинается”, когда ток превышает номинал в 3-5 раз, для категории С – в 6-10 раз, для D (не показан, поскольку в быту не применяется) – в 10-20 раз.

Как это работает – можно пофантазировать, что будет, если ток будет превышать номинал в 5 раз, а защита стоит с характеристикой “С”, как во всех домах. Автомат выбьет только через 1,5-9 секунд, как повезёт. За 9 секунд поплавится изоляция, и проводку надо будет менять. В данном случае поэтому КЗ лучше, чем перегруз.

Выбор автоматического выключателя. Основное правило

Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.

Алгоритм выбора автоматического выключателя таков:

1. Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А.
2. Выбираем провод по таблице выбора сечения в зависимости от тока. Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
3. Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.

Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.

Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.

При этом главное правило будет таким:

Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки

Iнагр < Iавт < Iпров

Имеются ввиду максимальные токи.

И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.

Привожу таблицу выбора автомата:

Таблица выбора защитного автомата по сечению кабеля

Выбор защитного автомата однозначно зависит от сечения кабеля. Если ток автомата выбран больше, чем надо, то возможен перегрев кабеля из-за протекания большого тока. Если же автомат выбран правильно, то при превышении тока он выключится, и кабель не повредится.

Таблица выбора автомата по сечению кабеля

Обратите внимание на способы прокладки кабеля (тип установки). От того, где проложен кабель, ток выбранного защитного автомата может отличаться в 2 раза!

По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат. Для нас, как для электриков, наиболее важны первые три столбца таблицы.

Теперь – как выбрать защитный автомат, если известна мощность приборов?

Таблица выбора защитного автомата по мощности нагрузки

Таблица потребления и ток защитного автомата по мощности приборов

Видно, что производитель рекомендует разные время-токовые характеристики для разных электроприборов. Там, где нагрузка чисто активная (разные типы нагревателей), рекомендована характеристика автомата “B”. Там, где есть электродвигатели – “С”. Ну а там, где используются мощные двигатели с тяжелым запуском – “D”.

Время-токовая характеристика D в эту таблицу не вошла, потому что она не для бытового применения. Подробнее о запуске двигателей рассказано в статье про подключение электродвигателя через магнитный пускатель. А также – про включение твердотельного реле.

Таблица зависимости тока защитного автомата (предохранителя) от сечения

А вот как к току автоматического выключателя в зависимости от площади сечения провода относятся немцы:

Таблица выбора защитного автомата для разного сечения проводов

Как видно, немцы перестраховываются, и предусматривают бОльший запас по сравнению с нами.

Хотя, возможно, это от того, что таблица взята из инструкции из “стратегического” промышленного оборудования.

Как устроен защитный автомат

Бонусом – устройство защитного автомата, несколько фото автомата, который приведён в начале статьи.

Устройство автоматического выключателя. Как видно, устройство непростое. Верхний (неподвижный) контакт – справа

Автоматический выключатель. За секунду до мусорки)

Скачать

Для тех, кто интересуется темой глубже и основательней, выкладываю ГОСТ, в котором подробно расписаны все характеристики и терминология автоматических выключателей.

• ГОСТ Р 50345-2010 / ГОСТ Р 50345-2010 (МЭК 60898-1:2003) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока. Настоящий стандарт распространяется на воздушные автоматические выключатели (далее — выключатели) для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25000 А., pdf, 1.89 MB, скачан: 1323 раз./

• Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения / Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения: Справочное пособие. В справочном пособии изложены требования ГОСТ Р 50345-99 (МЭК 60898-95) к автоматическим выключателям бытового назначения, предназначенным для защиты от сверхтока, рассмотрена конструкция автоматических выключателей, даны характеристики и приведена их классификация. Разбираются ошибки, которые частично исправлены в новой версии ГОСТ Р 50345-2010, pdf, 7.17 MB, скачан: 1416 раз./

Как всегда, буду рад вопросам и замечаниям по статье в комментариях!

Рекомендую похожие статьи:

Доброе время суток.
Александр,проконсультируйте пожалуйста,какие выбрать номиналы автоматов и УЗО на разводку в квартире.Дом панельный,проводку проложил по потолку в гофре.

Новый провод медь 1,5 и 2,5 мм.Так же хочу передвинуть счетчик вбок,поставить двухтарифный в пластиковый щиток над дверю.Какой лучше-Меркурий или Энергомера?Склоняюсь ко второму.

Магистральный провод идет 4мм,старые алюминиевые провода на квартиру всего 2,5мм ,может новый отвод на головной автомат сделать тоже 4 мм?Какой тогда он нужен -30А,40А?После него общий дифавтомат 30А на 300мА подойдет?

Далее.Хочу ставить на свет автоматы по 16А ,а на розетки УЗО25А+Автомат16А.И так на каждую комнату. Декрафт.На ванну 3мА,в комнаты и на кухню(там стиралка)30мА.На нагреватель 2кВт-тоже 30мА.
Сумбурно,но вроде всё.Спасибо.

Тезка, спасибо за хороший вопрос. Предполагаю, что максимальная кратковременная (не более 2 минут) потребляемая мощность квартиры – 8 кВт, это значит максимальный ток – 40А.

Начнем по порядку.

Перед вводным проводом, в подъезде, поставить двухполюсный автомат на 40 А. Он будет защищать вводной провод до счетчика, ну и служить рубильником если захотите обесточить всю квартиру.

Ввод делать проводом 4 мм (лучше – 6), цельным куском до входных клемм счетчика. Кабель использовать трехжильный, чтобы завести в квартиру землю, которую брать с корпуса электрощита. Потом землю из щитка развести по розеткам и к корпусам опасных приборов (стиралка, бойлер, электропечь).

Счетчик предпочитаю Энергомера, они как-то привычнее и эстетичнее. Два тарифа смысла ставить нет. Посчитайте киловатты. А главное – голова будет постоянно болеть, что и когда лучше включать, а выгода копейки.

Далее после счетчика – УЗО на 300 мА (рабочий ток – 40 или 63А), оно обесточит квартиру в случае пожара или затопления.

После – автоматические выключатели на розетки (группы розеток) – по 20А, при этом в каждой группе максимальная мощность должна быть не более 3 кВт. Тогда, например, для кухни (самая “мощная” комната) надо будет вести 2 или 3 линии, каждую через свой защитный автомат. Провода до розеток сечением 2,5.
На влажные помещения ток пускать через УЗО (ставить после автомата) 30 мА, меньше смысла нет, могут быть проблемы.

Свет – лучше свой автомат на каждую комнату, или хотя бы квартиру разбить пополам. Провод 1,5, номинал автоматов – не более 6А.

Учитывая мои рекомендации, проводка будет служить долго (более 50 лет) и безопасно.

Если есть вопросы или сомнения, пишите, обсудим!

Тёзка,спасибо за ответ! Кое-что начинает прояснятся,но возникают новые вопросы).
1.Дело в том,что электрощитка у нас нет,счетчик стоит в квартире, как я показывал на фото.Поэтому не понятно как тянуть “землю”.Можно ли её от общей шины с квартиры посадить на вход нуля до вводного УЗО?
2.Вводное УЗО.Т.е.я прально понимаю,что вместо дифавтомата достаточно его? Еще прочел про такое понятие как “селективность” и на вводной ставить с буквой S.Так ли это?
3.Автоматы на розетки.На кухню уже проложены две линии проводом 2,5мм(ПУНП, к сожалению) 5 лет назад,менять нет возможности.5 сдвоенных розеток.Там стиралка 2кВт,духовой шкаф 3кВт,кофеварка 1,3кВт,микроволновка 1,55кВт.,ну и холодильник.Да,ещё есть теплый пол(отдельная линия)Всё вместе,конечно не включается)))Достаточно ли будет автоматов на 20А?
4. Свет.У меня на каждое помещение идет своя линия-проводами где 2,5,где 1,5мм.Не маловато ли здесь автоматов 6А?Например в статье http://elektrik-sam.info/kak-vybrat-uzo-primer-rascheta/ номинал автоматов очень отличается от рекомендуемых тобой.
5.Согласно твоим рекомендациям доп.УЗО ставим только в ванну и туалет(кстати,нагреватель ,стоящий в туалете,оснащен своим УЗО) номиналом 30мА.А на какой ток?25А?Т.е.эконом вариант.На кухонные и комнатные розетки УЗО уже не обязательно?
6.И опять автоматы.Какой класс выбрать?А,В,С?И какая фирма?Мне очень советуют ДЕКрафт. А имеется в наличии приличное число ИЭК С25А.Вот я голову и ломаю)

1. Счетчик в квартире, но ведь провода на вход счетчика идут откуда-то? Вот там и надо брать землю, это как правило этажный щиток.
2. Селективность S – это по времени, в данном случае достаточно селективности по току (300 и 30 мА).
3. Сколько кВт на каждую линию? Если уменьшать надежность, то можно и 25А, это мощность около 5 кВт.
4.Статья толковая. Там номинал 10А, я рекомендую 6. Реально потребление по каждой линии света света вряд ли будет больше 500 Вт, это 2 Ампера. Так что 6А хватит с головой. Кроме того, например, это спасет диммер или другую электронику управления светом, если что.
5. У УЗО нет тепловой защиты, он не отключится при перегрузке по току. 25 А – это рабочий ток. Последовательно обязательно защитный автомат.
6. Декрафт нормальные из бюджетных, можно ставить. По классам (характеристикам) я в статье пишу. Лучше брать В, они срабатывают “чётче”. Характеристику С лучше ставить туда, где большие пусковые токи – стиралка, холодильник.

Если ИЭК С25 есть – ставьте их на розетки, худа не будет. В жизни часто приходится искать компромисс между качеством, безопасностью, надежностью и бюджетом)

>Если ИЭК С25 есть — ставьте их на розетки, худа не будет

С таким номиналом можно высасывать до 25 * 1.45 = 36.25А в течение часа до срабатывания теплового расцепителя, и это по 2.5 кабелю и через 16А розетку! Особо одаренные наверняка догадаются еще и удлинитель воткнуть с проводом 0.75-1мм2. Не стоит вам все же к электрике приближаться, с такими-то советами

Если бы мне кто-то поставил или хотя бы предложил С25 на розетки – прям на месте отхерачил бы дин-рейкой по рукам, и медной шиной по башке еще добавил бы, чтоб думать начала.

Кстати, с шефом постоянно спорю на эту тему.
Он закупил кучу автоматов на 25А и 16А, и везде говорит ставить.

Но пожары случаются и по другим причинам, не по вине завышенных номиналов автоматов.

А я бы помог придержать, чтоб точнее попадало:)))

Здравствуйте Александр.Всегда с большим интересом читаю Ваши статьи.Можно сказать,пополняю ими свой запас знаний.За что,Вам ОГРОМНОЕ СПАСИБО.

Вот и у меня возникло несколько вопросов.(возмозно несколько не в тему), но все таки:Смотрите – Мне нужно провести в дом электричество из гаража.В сам гараж приходит к щитку 3 фазы и ноль. Дальше стоит вводный автомат 32А,трехфазный щетчик,УЗО на 300ма,30А,а потом автоматы на розетку и свет. Ноль расключен на рабочий и защитный.И так ,если подумать логически, то мне в дом нужно вести провод из 5 жил (3 фазы,ноль, и защитный ноль).? В самом доме поставил щиток с автоматами.Нужно ли еще устанавливать УЗО в этом щитке? Спасибо.

Спасибо, рад что мои статьи помогают!

В доме действительно необходимо иметь три фазы? Если да, то нужно вести в дом кабель с пятью жилами – L1, L2, L3, N, PE. У Вас в доме будет система заземления TN-S, самая лучшая с точки зрения безопасности.
В доме вводной автомат в щитке – трехполюсный, лучше с током не более 25А. Далее следуйте рекомендациям в статье.

После УЗО в гараже идёт разводка на гараж и дом? Тогда вводной УЗО ставить не надо, достаточно того, что стоит на вводе в гараже. Минус – если сработает УЗО в гараже, отрубит весь дом. Поэтому лучше развести УЗО гаража и дома. “Домовой” УЗО также можно поставить на 300 мА. Но его установка – лишь вопрос удобства, можно оставить только тот, что в гараже, для пожарных целей этого достаточно.

Но обязательно поставьте УЗО по 30мА на “опасные” группы – ванная, кухня, и т.п.

Выбор автомата это важно. У электриков есть такой стереотип-на свет полторашка и автомат 16А, на розетки 2,5мм2 и автомат 25А.

Но надо подходить с умом. Разница в том, что в любом случае автомат 25А при кз сработает, но поплавится проводка, и выгорят скрутки в коробках.
Поэтому согласен надо перестраховываться – 16 или 20А на розетки и 6 или 10А на свет.

обычные розетки рассчитаны на номинальный ток 16 ампер, следовательно и автомат надо ставить максимум 16 ампер, и никак не 20.

Согласен, но всё же, автомат защищает прежде всего кабель, а розетку можно заменить, это расходный материал.

Вообще-то, по принципу его действия и логике, автомат защищает от чрезмерного, не санкционированного хозяином ЭУ, выделения энергии, которое может быть вызвано как КЗ, так и плохим контактом в розетке:) И, стесняюсь спросить, где на автомате надпись “Устройство Защиты Кабелей”?;)

Если говорить сухим языком ГОСТ 50345-2010, то “Выключатели предназначены для защиты от сверхтоков электроустановок в зданиях и аналогичных установок. ”

А если говорить о логике, то как можно предугадать, что хозяин розетки в неё воткнёт – китайскую ёлочную гирлянду, которая коротнёт в новогоднюю ночь, или самодельный нагреватель мощностью 25 кВт?

Поэтому и говорю о кабеле. А по розетке согласен, лучше ток ограничивать автоматом 16А, не более.

Удобная позиция, Александр:)))

Автоматы с характеристикой D ставят часто на вводе в электрощит. Это позволяет его использовать его как рубильник.

Так как после него сразу стоят автоматы на шаг-два ниже, то все цепи можно считать защищенными. И кроме того, так вводной автомат не сработает из-за “затяжного” кз, когда вырубаются несколько последовательных автоматов из-за плохо подобранной селективности.

Спасибо за статью! Вот еще интересная информация, будет полезна всем посетителям данного сайта, которые интересуются вопросами освещения artexcompany.ru/categories/trekovye-sistemy

Доброго времени суток.

Подскажите диффавтомат какой фирмы лучше IEK или EKF или примерно равны по качеству ?

и какой дифф.автомат поставить на такую вот линию ?

220В , однофазная, заземления нет, или возможно схема TN-C , линия идёт к деревянной сарайке в подвале , проложена кабелем ВВГ-НГ п (А) 1,5 квадрата в гофре ПВХ , в сарайке розетка и прожектор на 150 ватт (галогеновый), нагрузка на розетку: не больше 700ватт-1 кВт , автомат с которого идёт разводка, в т.ч. и на освещение в подвале (плюс к этому на свет в подъезде) старый типа AE на 16А

Были примерно одинаковы, но в последнее время ИЕК вырвался вперед с новой линейкой автоматов. Это моё мнение по бюджетным автоматам.

Если длина кабеля не более 30м, то можно ставить любой диф.автомат, например ИЭК АВДТ, на ток 16А, ток утечки 30мА.
Если хотите гарантированно обезопасить кабель от перегрева, и при длине линии более 30м, лучше взять на ток защиты от перегрузки 10А. Тем более, при мощности 1200 Вт ток будет не более 6А.

Нет такого понятия в характеристиках автомата, как “ток защиты от перегрузки”, есть номинальный ток и соответствующая ВТХ.

Константин, тут каюсь, допустил вольность в терминологии)

Добрый день, простите, но по Вашему сайту монтажники работают..Вы вообще знакомы с основами электроснабжения? Вы о потерях напряжения в проводниках хоть что-то знаете? Видимо, нет, иначе не писали бы такие бредовые статьи.
У меня 10 светильников по 39 Ватт. Длина линии составляет 200м. Сечение кабеля по потере напряжение проходит только 4. Так по Вашей логике мне нужно 32А ставить на 390 Ватт мощности? А если взять меньше сечение-элементарно лампа будет тускло светить все из-за того же падения напряжения. Вы на практике, видимо, кроме квартир более крупными объектами не занимались. Иначе, писали бы, что руководствоваться необходимо нормативными документами, а не какими-то каталогами.

Ирина, спасибо за критику. По тону вижу, что Вы крупный специалист в данной области)

Отвечаю.
Если Вы внимательно читали статью, то должны были заметить, что данная статья посвящена автоматическим выключателям.
По проводам и потере напряжения даю ссылки на свои статьи ещё раз:

Не понял, почему Вы решили, что для 390 Вт нужен автомат 32А?
Если не трудно, приведите номера и ссылки на нужные нормативные документы, буду признателен.

Она имела ввиду что при нагрузке всего 390Вт для защиты провода 4мм от выгорания нужно ставить 32А. Можно и 32А ставить, но при замыкании выгорит там где слабее. Сгорят провода тонкие, на светильниках. А вашему 200 метров на 4мм ничего не случится.

Роман, защищается прежде всего питающая линия, до розетки. Проектировщик не должен думать, что включится может быть когда-нибудь в неё. Может, китайская гирлянда 10 Вт, у которой проводочки 0,25 мм2?

И хотелось бы узнать, где в статье бредовые места.
Готов обсудить и исправить.

Доброе время суток.
Есть закрытая ёмкость. В ней установлен насос с датчиком уровня. От насоса идёт заводская штепсельная вилка. Втыкается в розетку. К розетке подведён “ноль” с шины распредщитка. Подведена “земля” с шины распредщитка. Подведена фаза через автомат 10А. Фаза на автомат подведена с вводного 4-х полюсного дифавтомата 40А.
При срабатывании датчика уровня насоса, выбивает дифавтомат (автомат 10А остаётся во включённом состоянии)
При подключении насоса через переноску (удлиннитель) к посторонней сети (дифавтомата в посторонней сети нет) насос работает.
Вопросы: 1- в чём причина срабатывания дифавтомата ?
2- что надо делать, для нормальной работы насоса?
Спасибо

Где-то ухудшение изоляции. Ноль утекает на землю либо на фазу.
Насос стоит непосредственно в воде, погружной?
Почему решили, что диф.автомат срабатывает именно в момент выключения двигателя от датчика? Может, наоборот?

Попробуйте его включить в сухую, ненадолго.

Диф срабатывает в момент включения. Произошло затопление помещения из-за этого (не было наблюдения)
Насос непосредственно в воде. Погружной.
Другие системы из этого щитка и через этот диф работают нормально

Включается двигатель, и в этот момент вырубает диф?
Знаю такое. Два пути –
1. менять (проверять) насос и его изоляцию (герметичность).
2. Заменить диф на обычный двуполюсный автомат. Возможно, меньшего номинала (проверьте реальный ток).

Во втором случае уделите особое внимание заземлению. И этот способ самый быстрый, простой, и работает на все 100. Лично знаю.

1-В насос и к насосу не полезу (не мной устанавливался)
2-Жалко диф убирать 🙁 Вреда не нанесу ?
Спасибо большое

А может взять фазу перед дифом и через автомат на насос? Ноль тогда тоже перед дифом брать?
(получится насос мимо дифа пройдёт)
С нолём путанница получается 🙁

Через дифавтомат обязательно должны идти и ноль, и фаза нагрузки. В этом весь смысл.

И я тут со своими пятью копейками: попробовать поменять местами фазу с нулём =)

Вред будет только в том, что не будет защиты от прямого прикосновения и от ухудшения изоляции.
Но обычный автомат, если его поставить на место дифференциального, защитит от кз и перегрузки. По номиналу я говорил – возможно, лучше его поставить поменьше.

У меня было такое не раз. Например, супер-пупер печка в ресторане, выбивает диф. Надо менять ТЭНы, разбирать пол печки, день работы, ТЭНы искать, покупать. И не факт, что дело в них. Клиент на такое не согласился.
Выход – Поставил автомат, проверил заземление – и всё.

Именно! Раньше как-то без диффов жили и выживали =) Я вообще когда первый раз увидел — чё за херня ваще, и чё вышибает её на генераторе 🙂 А работали в полевых условиях.

Здравствуйте Александр! У меня вопрос может быть как то не в тему.Скажите можно ли дома проверить работоспособность автомобильного видеорегистратора на 12 В с помощью зарядного зарядного устройства для аккумуляторов так же 12-ти вольтовый.

Александр посоветуйте какой выбрать автомат на сечение кабеля 2,5мм длина линии 70 м и на этих двух линиях хочу поставить светодиодные светильники мощностью 200вт каждый в количестве 9 шт.соответственно 4 на одной и 5 на другой линии

16А – оптимально. Это около 3 кВт. 220 Вольт.

Мощность светильников 200х9=1800 Вт.
Поэтому автомат 16А и обеспечит нужную мощность для нагрузки, и защитит кабель.
Падение не учитываю, на такой длине потеряется пара вольт, это не существенно.

Добрый день. Просветите пожалуйста. Какой кабель и какой автомат лучше ставить если у меня включается одновременно пылесос – 1400W и пила – 2300W, или пылесос – 1400W и фреза 1650W. И какой лучше ставить автомат однополюсный или двухполюсный? Заранее большое спасибо.

Где это всё стоит? Если мастерская, то лучше – ввод не менее 4мм2, далее двухполюсный автоматический выключатель 25А (пропускает мощность до 5,5 кВт, далее – пять автоматических выключателей однополюсных:
1. 16А – розетка (подключение) пылесоса,
2. 16А – розетка пилы,
3. 16А – розетка фрезы,
4. 16А – розетка для разного (чайник, телефон, радио…)
5. 6А – освещение
Все кабели к розеткам – сечением 2,5 мм2, к освещению – 1,5 мм2.

Я бы у себя сделал так.

Александр, добрый день.
Скажите, пожалуйста, какая идея в установке однополюсных автоматов на каждую розетку после первого двухполюсного?
У меня подобная ситуация, только хочу добавить что пила или фрезер включаются в пылесос. Т.е. когда нажимаешь на курок пилы, то сразу стартует пила и пылесос.
У меня разводка такая. На входе два автомата: 20А на розетки, 6А на освещение. На розетки сечение 2,5мм2, на освещение 1,5мм2. Ввод в мастерскую тоже 2,5мм2. Насколько опасна такая разводка?

Однополюсные автоматы ставят на разрыв фазы, а ноль подключен (и земля, естественно) к нагрузке постоянно. Нагрузкой в данном случае считаем розетки.

А двухполюсный ставят на вводе по причинам удобства и безопасности.

Чтобы включалось сразу – надо делать отдельный пуск для всего, или подключаться после выключателя пылесоса.

Всё нормально, только на вводе надо бы провода потолще.
Опасность происходит прежде всего от мест контактов в коробках, розетках, и т.п.

Александр, не могу разобраться в этом предложении:
“Чтобы включалось сразу — надо делать отдельный пуск для всего, или подключаться после выключателя пылесоса.”
Давайте уточню ситуацию. Есть пылесос не бытовой, а производственный. Т.е. на нем есть розетка для подключения устройств, которые производят мусор. Например столярные инструменты, они создают стружку и опилку. И чтобы не нужно было нажимать две кнопки пуск, пылесос устроен так, что достаточно нажать на кнопку пуск пилы, включенной в розетку пылесоса, и заработают сразу пила и пылесос.
Вроде и так здесь включается сразу все, и как подключаться после выключателя пылесоса. Выключатель находится в корпусе пылесоса, как туда попасть?
Не могу разобраться без вашей помощи. Можете подробнее описать вашу мысль из указанного предложения.
Заранее спасибо.

Похоже, сделано как раз то что нужно.
Что не устраивает в такой схеме подключений?

Александр, это ответ на мой вопрос?

Да я просто не пойму, чем отличается то, что сейчас, от того, что нужно?
Логикой работы ?
Подключением?

«Чтобы включалось сразу — надо делать отдельный пуск для всего, или подключаться после выключателя пылесоса.»

Александр, не могу понять вот это предложение. Можете его подробнее разложить на примере пылесоса и пилы.

С уважением, Андрей.

Андрей)
Честно, не знаю.
Тут два варианта –
1) вскрывать корпус устройства или устройств, и подключать, как нужно.
2) делать отдельный шкаф управления, в котором можно реализовать любую логику включения.

Я в шоке с тех кто ставит на свет автоматы больше 6А.

Скажу больше – видел проводку в новых домах, где на весь дом, включая свет – один автомат на 40А!
На мои опасения по поводу правильности такого решения сказали – “Мне сосед делал, всё работает без проблем! сказал, что если будет выбивать – поставлю автомат помощнее!”
Деревня. Электрик на вес золота.

Я рекомендую, да и привожу примеры сгоревших квартир. Вводной автомат на 40амп, раздача 2шт_25амп.человек дома для кухни накидал 3_1’5 а магистрали кинул 3_2’5′ попала вода в переноску, коротнуло. Для автомата это рабочий режим, переноска горит, дома никого. Пожарники дверь еле вскрыли… трех комнатная кватртира выгорела. Вместе со свежим ремонтом…

1линия: микроволн(700),вытяжка(176), запас (1000вт)= Imax=8.5A сечение 2.5, автомат на 10А
2линия: холодильник(1000вт), чайник (2400вт)= Imax=15A сечение 2.5,автомат 20А
3ЛИНИЯ: Телевизор (70вт), дом кинотеатр (1000Вт)=Imax=10A, сечение 2.5, автомат 16А
4ЛИНИЯ 2400вт=Imax=11A, сечение 2.5 ,автомат 16А.
Александр, в общем я двигаюсь в нужном направлении?

Вы забываете про коофицент спроса т.е техника не работает одномоментно, а если и работает то в параметрах.. И на 2’5 квадрата автоматы ставить лучше на 16 ампер. Автомат держит предельную нагрузку до получаса. Формулу расчета не помню . В интернете посмотрите.

Подробнее я об этом писал про Выбор автоматов для квартирного щитка .
Там даю рекомендации, всё объясняю и рассматриваю ошибки.

Ставил вытяжку клиенту спорил с ним какой автомат выбрать. А у него три фазы, 3х2,5 кв. Говорю зачем нужно 25А если лучше 16А?
Потом выяснилось что там максимальная мощность всего 2 кВт.
Так что 6А даже много)

здравствуйте. делаю термодымовую камеру, в ней будет стоять два тена, один 12000 ват другой 1000 ват и еще двигатель вентелятора от электро плиты бытовой (незнаю сколько ват).

скажите какого сечения нужен провод и автомат для главного провода и какие провода и автоматы для каждого тена и вентелятора.

Евгений, видимо, опечатка, 1200 Вт и 1000 Вт? Двигатель максимум 150 Вт.
Итого, до 2500 Вт с запасом.
2500/220=11 Ампер.
Выбираем провод, исходя из тока , с запасом. 1,5мм2 хватит. Но лучше, если установка стационарная, не экономить, и взять сечение 2,5 мм2.

Автомат на всю камеру – 16А, автоматы на каждый ТЭН – 10А, для вентилятора – 2-4 А, но можно и без автомата.
Главное – всё качественно подключить и заизолировать, внутри камеры монтаж проводом 1,5мм2.

Спосибо Александр.шкаф будет стоять на улице. постоянный провод подвести нет возможности, буду таскать удлиннитель длинна 20 м. провод два квадрата будет достаточно или все-таки взять два с половиной? внутри шкафа будет провод в термостойкой изоляции, только не знаю какой лучше одна жильный или много жильный.

Два квадрата не бывает, есть только 1,5 и 2,5.
Лучше, учитывая длину, 2,5.

Провод в термостойкой изоляции, гибкий многожильный.

все понял. так и буду делать. спосибо за помощ!

Добрый день Александр.
Нужно подключить светильник мощность 5квт.
Какой автомат лучшие установить.?
Заранее спасибо!

В статье про выбор защитного автомата рассказано подробно.

1. Для вашего случая 5000/220=22,7А – максимальный ток нагрузки.
2. Выбираем провод. Его сечение должно быть не менее 2,5 мм2, согласно таблицам выбора. Это впритык! И если кабель будет проложен в закрытом пространстве, в тяжелых климатических условиях, и его длина более 10м, то рекомендую взять 4мм2. Тем более, что производители сейчас повсеместно занижают сечение, это зависит также от марки кабеля. И помните, что самое слабое место в электропроводке – это место подключения!
3.Номинал автомата. С точки зрения безопасности лучше выбрать 20А, но это впритык по току потребления. Если светильник работает длительное время, а автомат стоит в повышенной температуре (более +30), то он будет выбивать.
Поэтому нужно замерять реальный ток.
Если ток действительно, как по расчетам, то чтобы не рисковать и не иметь проблем, ставьте сечение провода 4 мм2, и автомат 25А.

А тип светильника какой? Пусковой ток и его длительность? COS ф?

Немцы не перестраховываются ,требуя устанавливать на кабель сечением 2.5 миллиметра квадратного по меди автомат на 16 ампер.Они требуют строго выполнять все нормативы ( а вот реально для перестраховки нужен автомат на 13 ампер),согласно ПУЭ квартирная электропроводка должна быть обязательно сменяемой,каждые три года должно производиться измерение ее сопротивление изоляции,в розетках квартирных электропроводок обязательно должен быть защитный проводник.Есть это ? В большинстве случаев нет!

И вообще,ПУЭ разрешает на кабель сечением 2.5 миллиметра квадратного по меди с номинальным током в 25 ампер при скрытой прокладке и температуре окружающей среды в + 25 градусов Цельсия при максимальной температуре жил кабеля в + 65 градусов Цельсия устанавливать автомат на 25 ампер.

Если температура будет в + 35 градусов Цельсия ,то ПУЭ требует вводить в расчет сечения кабеля поправочные коэффициенты,снижающие номинальный ток кабеля.Максимально допустимая температура кабеля с ПВХ изоляцией + 70 градусов Цельсия.И вообще автомат не обязан защищать отходящую от него линию и нагрузку,он защищает электрическую сеть.Если в нагрузке или на линии произошла авария – то защищать уже нечего,нужно ремонтировать.

Хотя для квартирной электропроводки очень важно сохранить исправными линии,при авариях в нагрузке,даже если проводка сменяемая работы по ее замене все равно дороги и сложны,а если не сменяемая – то замена электропроводки означает еще и дополнительный внеплановый ремонт всей квартиры.В этом суть.

Подсчитаем температурный коэффициент для кабеля сечением 2.5 миллиметра квадратного по меди ( 65 – 25) / 25 = 1.6.Это значит,что при протеканию по кабелю тока в 1 ампер он нагревается на 1.6 градуса Цельсия.У автомата есть зона нечувствительности в 13 %,в которой автомат может не отключать в течении нескольких часов ,для автомата 16 ампер это 16* 1.13 = 18 ампер.Если кабель проложен к розеткам общего применения,в них может быть включена практическая любая нагрузка,никто рассчитывать нагрузку при подключении не будет.Пусть температура в помещении в летнюю жару + 35 градусов Цельсия.Подсчитаем нагрев кабеля при максимальной нагрузке автомата по току (18 * 1.6) + 35 = + 63.8 градуса Цельсия .Это допустимо ,но ,согласно рекомендациям завода – изготовителя кабеля такая температура допустима только в течении 25 % назначенного времени его службы,то есть 75 % назначенного срока службы кабеля его температура и нагрузка должна быть не больше 75 % номинальной или не больше + 49 градусов Цельсия и тогда кабель прослужит назначенное время в 30 лет.Ну обычно в розетке нагрузка не так часто бывает максимальной.

Подсчитаем нагрев кабеля при перегрузке автомата током в 1.5 раза большим номинального в течении часа,согласно его время – токовой характеристике ( 24 * 1.6 ) + 35 = + 73.4 градуса Цельсия.То есть в диапазоне нагрузок 1 – 1.5 номинальных кабель может длительно работать с большой перегрузкой при повышенной температуре и большими токами утечки через изоляцию.Поэтому и нужно регулярно измерять сопротивление его изоляции во избежание пожара и иметь в любой момент возможность его заменить.Ну а автомат на 20 ампер уже не может обеспечить безопасность кабеля от выхода из строя в любой момент,его изоляция может сильно перегреваться.Если же нет возможности обеспечить сменяемость кабеля и нет уверенности в регулярных измерениях сопротивления изоляции, нужно устанавливать автомат на 13 ампер,он обеспечит длительную надежную работу кабеля без его замены .( 13 * 1.13 * 1.6) + 35 = + 58 градусов Цельсия и ( 13 *1.5 * 1.6 ) + 35 = + 66.2 градуса Цельсия.При + 25 градусах Цельсия температура кабеля будет соответственно + 48 и + 56.2 градуса Цельсия.На квартирной электропроводке нельзя экономить.

Прекрасно поработали, а коофициент спроса какой? Вы рассчет по максимумам сделали, но такой ток будет не часто, или же вообще в быту снять с одной группы такие токи очень надо постараться. Мощные потребители отдельно прокладываются обычно. Хотя это может в строительной проводке от застройщика имеет смысл посчитать. Когда две три группы на квартиру идёт и одна из них освещение..

Спасибо за столь подробный материал по выбору автоматического выключателя. Теперь понятно, какие надо выбирать и ставить.

Самое главное что я понял – надо защищить в первую очередь не провод а место соединения.
Поскольку соединение будет гореть в первую очередь, а провод- во вторую!
Ведь переходное сопротивление контакта больше чем сопротивление провода!

Здравствуйте! Подскажите, пожалуйста, каой автомат поставить на скважинный насос 2000 Вт. Номинальный ток 9,2 А. Проводка 1,5 (сам мерил получилось 1,3-1,4 мм2). Проводка в гофре 10 м, потом 10м в земле и потом 80 м в скважине. Сам склоняюсь к 10А автомату тип “С”, но не знаю не будет ли выбивать при пуске. Какой пусковой ток может быть при пуске такого насоса. Если до 50А то автомат на 10А должен справится.
Спасибо!

Если поставить С10, то при пуске теоретически ток может достигать 60 А.
У характеристики С возможно срабатывание по электромагнитной защите при превышении номинала в 6 раз. То есть, может выбить.
Но. На такой длине (100 м) будет очень большое падение напряжения при пуске, который длится не более 1 с. Поэтому ток вряд ли сможет быть при пуске более 30А.
Ставьте смело 10А.
Тут возможен другой вариант – при заклинивании ротора насоса (недавно рассказывали – застряла водяная крыса) автомат Должен сработать. Иначе насос может сгореть. И, опять же, из-за длины, ток может не достичь нужного значения, чтобы сработал автомат. Хорошо, если поставите мотор-автомат, с помощью токовых клещей померяете реальный (не паспортный) ток, и выставите ток на автомате на 10-15% больше номинала.

По заявлением производителя в обмотку двигателя насоса встроена защита по току. И тепловое релле.

То есть, при перегреве двигатель сам отключается? Хорошо.

Да! договорился с продавцом в магазине что если будет выбивать 10А автомат, о можно будет поменять на 16А. У него что реально может быть пусковой больше 50А ? это ж много. И если он будет включатся часто то запросто может разогреть проводку.

Лучше тогда уж на 13А.
Да, теоретически может выше 50А. Но во первых, этот ток действует доли секунды, во вторых проводка не успеет это почувствовать – ведь у неё тоже есть тепловая инерция.

А в третьих, я уже рассказал, почему в вашем случае такой ток недостижим – из-за длинных проводов.

Здравствуйте! Подскажите пожалуйста! Хотел увеличить потребляемую мощность в квартире. Сказали, нужно делать проект. В данный момент стандартные 2кВт, сообщили. Могут увеличить максимум до шести. Сказали определяйтесь с мощностью, берите документы, денюжку и приходите оформлять. Как определить мощность?!
Если на вскидку, то я и так до шести киллова одновременно подключал приборов. Особенно зимой – эл.камины.
Что может означать: сейчас стандартные 2кВт у меня, и могут увеличить до 6кВт? Автомат на счётчике: 16А, сам заменить на мощнее не могу, опломбированно. И щиток, могу только окошко открыть для включения и отключения автомата. Заранее благодарен за консультацию…

Стандартные 2кВт – это старые домовые сети и автомат на вводе должен был бы быть 10А. Если у Вас 16А, то значит уже не “стандартные 2кВт”, а 3,5кВт, хотя по факту, особенно в зимнее время, все 4кВт, что Вы и подтверждаете, включая одновременно, как Вы говорите до 6-ти. “Могут увеличить до 6кВт” – означает, что Вам установят автомат на 25А вместо 16А, тогда у Вас и будет 6кВт. А мощность, что её определять?:) Всё равно же только до 6-ти могут увеличить:) Ну посчитайте им мощность всех осветительных приборов, у них коэффициент спроса 1, у остальных меньше единицы, так что приплюсуйте для верности даже то, чего нет, вот Вам и разрешат 6кВт.
