Диэлектрические перчатки: назначение, классификация, требования

Среди защитных средств, призванных оградить человека от возможного поражения электрическим током наибольшую известность получили диэлектрические перчатки. Именно они позволяют прикасаться к оголенным проводникам и выполнять ряд бытовых и производственных ремонтов быстро и безопасно. Перчатки может себе позволить каждый желающий, они просты в эксплуатации и являются неотъемлемым атрибутом каждого электрика. Однако низкий уровень информативности о диэлектрических рукавицах приводит к неправильному их использованию, и в данной статье мы расскажем об основных моментах, с которыми вам стоит ознакомиться.

Назначение

Диэлектрические перчатки предназначены для защиты рук человека от прямого или косвенного прикосновения к токоведущим частям во время выполнения каких-либо технологических процессов в низковольтных цепях. В качестве защитного средства они занимают две категории – основные и дополнительные в соответствии с п. 1.1.6 СО 153-34.03.603-2003.

Рис. 1. Применение перчаток в качестве основного средства

Так, в цепях до 1000 В их можно применять в качестве основного защитного средства, то есть такого, диэлектрических свойств которого будет более чем достаточно для непосредственного контакта с источником номинального напряжения. А в сетях выше 1000 В они выступают как дополнительное средство защиты, которое применяется для прикосновения к токоведущим элементам электроустановок только через инструменты и приспособления с достаточным уровнем изоляции.

Рис. 2. Использование перчаток в качестве дополнительного средства

На практике перчатки применяют для прямого прикосновения к жилам кабеля, находящегося под напряжением для отыскания повреждения или проведения каких-либо ремонтных работ. Также они используются в работах, где прямое прикосновение руками к частям под напряжением не требуется, но вероятность случайного контакта присутствует. В качестве обязательного элемента защиты рук при завешивании заземлений, производстве операций оперативными, испытательными и измерительными штангами.

Классификация

Современный рынок предоставляет достаточно широкий спектр диэлектрических перчаток для решения самых разнообразных задач. Некоторые модели предназначены для узкоспециализированных отраслей промышленности и народного хозяйства, другие являются универсальными и подходят практически для любого оборудования.

Конструктивно все диэлектрические перчатки подразделяются на:

• шовные – универсальная модель, прекрасно функционирующая как в открытых электроустановках, так и в ЗРУ;
• бесшовные – наиболее актуальны для закрытых электроустановок, так как быстро разрушаются под воздействием ультрафиолета;
• пятипалые – используются в работах со сложными технологическими операциями;
• двупалые – применяются в простых технологических процессах, где требуется крепкий хват рукой.

Основным критерием защиты диэлектрических перчаток является уровень рабочего напряжения, к которому можно прикоснуться. Поэтому для разного класса напряжения существует специальная градация:

• 00 – предназначены для бытовых сетей, где напряжение не превышает 220 В;
• 0 – для систем силового оборудования до 1000 В (380 В, 600 В, 800 В);
• 1 – представляют изделия с уровнем допуска до 7500 В;
• 2 – класс перчаток до 17 000 В;
• 3 и 4 – регламентированы для электрооборудования, где напряжение не превышает 26 500 и 36 000 В соответственно для каждого класса.

Помимо классических диэлектрических рукавиц на практике применяются такие виды:

• крага – оснащается увеличенным раструбом, что облегчает ее надевание на толстый рукав;
• композитная – дополнительно защищена от механических повреждений;
• контурная – с уширением в запястье, позволяет легче сгибать руку;
• с подкладкой – имеет текстильную прослойку, зафиксированную в эластомере;
• удлиненная – позволяет защищать руку до плеча.

Требования

Основным требованием к диэлектрическим средствам защиты является строгое соответствие конкретного изделия тем условиям, в которых оно будет применяться. Применение тех или иных моделей должно обеспечивать возможность ношения трикотажных рукавиц в холодное время года. Все диэлектрические перчатки должны храниться попарно, не допускается их разделение и одиночное применение.

На самих перчатках в соответствии с п.1.4.5 СО 153-34.03.603-2003 с краю ставится штамп при помощи несмываемой краски, на котором указываются такие данные об изделии:

• номер – определяется индивидуально на каждом предприятии;
• дата следующего испытания;
• наименование лаборатории, производившей испытания.

В том случае, когда изделие не прошло положенные ему испытания, такой штамп должен перечеркиваться красной линией, свидетельствующей об их непригодности.

Характеристики

Рис. 3. Длина диэлектрической перчатки

В соответствии с требованиями п.2.10.3 СО 153-34.03.603-2003 длина перчаток должна составлять не менее 350 мм. Край перчаток должен иметь такую ширину, чтобы их можно было беспрепятственно надевать поверх рукавов спецодежды.

Согласно п.2.10.2 СО 153-34.03.603-2003 для электроустановок применимы модели исключительно с маркировкой “Эв” и Эн. Здесь марки “Эв” представляют собой дополнительное средство защиты, которое применяется для работы в сетях выше 1000 В. “Эн” предназначено для использования в качестве основного средства защиты в линиях и аппаратах до 1000 В.

Рис. 4. Маркировка Эн

В соответствии с п.4.1 ГОСТ 12.4.307-2016 практическое применение диэлектрических перчаток может требовать обеспечения специальных свойств изделия, а именно:

• A – обладает устойчивостью к кислоте;
• H – обладает устойчивостью к нефти;
• Z – обладает устойчивостью к озону;
• R – объединяет предыдущие категории и обладает устойчивостью к кислоте, нефти, озону;
• C – обладает устойчивостью к сверхнизким температурам;
• F – для перчаток с удлиненной манжетой, обладает устойчивостью к утечке тока.

По толщине материала диэлектрические перчатки подразделяются на тонкие (с толщиной не ниже 4 мм), обычные и жесткие (с толщиной от 9 мм).

Правила использования

Перед использованием диэлектрических перчаток обязательно проверяется их целостность. На всей протяженности изделия должны отсутствовать видимые повреждения, надрезы, надрывы, почернения материала, механическая или термическая деформация. При обнаружении таковых диэлектрические рукавицы изымаются из эксплуатации.

Но, наряду с видимым механическими повреждениями резина или полимеры могут содержать проколы невидимые человеческому глазу, которые несут такую же угрозу поражения электрическим током, как и отсутствие перчаток. Для проверки на отсутствие подобных разрывов перчатки перед началом работ проверяются путем скручивания.

Рис. 5. Проверка перчаток скручиванием

Край складывается и прижимается по всей длине, затем заворачивается по направлению к пальцам до тех пор, пока полость не наполниться воздухом. После этого отслеживается состояние надутой перчатки, если она не сдувается, диэлектрик считается целым.

Перед применением руководитель работ или ответственное лицо проверяет, не просрочена ли дата следующего испытания. Диэлектрические перчатки, срок испытания которых истек, подлежат изъятию.

Проверка и сроки испытания

Важнейшим критерием для диэлектрических перчаток является параметр их омического сопротивления, то есть способности длительно выдерживать воздействие электрического напряжения. Этот параметр проверяется в соответствии с Приложением 7 СО 153-34.03.603-2003 раз в 6 месяцев путем подачи на средство защиты повышенного напряжения 6 кВ в течении одной минуты. Механизм испытания оговаривается п.2.10.4 той же инструкции.

Рис. 6. Погружение перчаток в воду

Для проверки используется ванна с водой, температура которой может находиться в пределах от +10°С до +40°С. Перчатки в этом случае надеваются на металлические проводящие держатели, выступающие в качестве одного из электродов и погружаются в ванну с водой. Внутрь самих рукавиц наливается вода, таким образом, чтобы до края манжеты оставалось от 45 до 55 мм, они остаются в сухом состоянии.

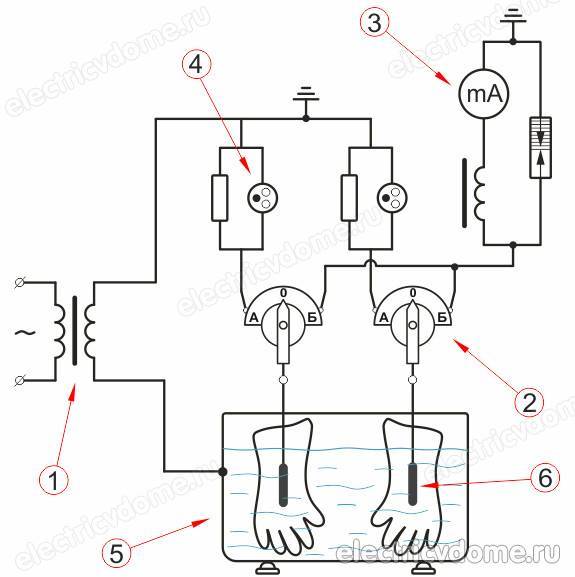

Рис. 7. Схема испытания диэлектрических перчаток

Как видите на рисунке 7, при помощи трансформатор 1 напряжение подается на ванну 8 и через контакты 2 на внутреннюю сторону диэлектрических перчаток. В ходе испытания помимо временных интервалов обязательно контролируется величина тока утечки, который должен составлять не более 6 мА. В случае пробоя задействуются газоразрядный лампы 4 и разрядник 7 для защиты установки от токов короткого замыкания.

Хранение

Диэлектрические перчатки должны храниться в сухом чистом месте в свободном состоянии. Категорически запрещается скручивать и складывать их, так как это может привести к растрескиванию и утрате диэлектрических свойств. В помещении для хранения допускается колебание температур в пределах от – 30°С до +40°С, показатели влажности должны находиться в пределах от 40 до 60%. Не стоит оставлять их в непосредственной близости к нагревательным приборам, посуде со щелочью или кислотами, емкостей или механизмов с минеральными маслами так как воздействие этих факторов снижает диэлектрические свойства.

В случае отбраковки диэлектрических перчаток они должны храниться отдельно от годных, чтобы исключить человеческий фактор.

Использованная литература

При написании статьи была использована специализированная техническая литература:

Испытание средств защиты используемых в электроустановках

«Как должны маркироваться средства защиты, не выдержавшие испытания?»

❌ Штамп испытания должен быть перечеркнут красной краской.

Периодичность испытаний

Название средства защиты	Периодичность
Боты диэлектрические	1 раз в 36 мес. (3 года)
Галоши диэлектрические	1 раз в 12 мес. (1 год)
Перчатки диэлектрические	1 раз в 6 мес. (1\2 года)
Изолирующий инструмент до 1000 В	1 раз в 12 мес. (1 год)
Указатели до и выше 1000 В	1 раз в 12 мес. (1 год)
Штанги изолирующие	1 раз в 24 мес. (2 года)
Изолирующие клещи	1 раз в 24 мес. (2 года)
Электроизмерительные клещи	1 раз в 24 мес. (2 года)
Изолирующая часть штанг переносных заземлений с металлическими звеньями	1 раз в 24 мес. (2 года)

Инструкция содержит классификацию и перечень средств защиты для работ в электроустановках, требования к их испытаниям, содержанию и применению.

В Инструкции приведены нормы и методики эксплуатационных, приемо-сдаточных и типовых испытаний средств защиты, порядок и нормы комплектования средствами защиты электроустановок и производственных бригад.

Инструкция утверждена приказом Минэнерго России от 30 июня 2003 г. № 261.

Для руководителей, специалистов и рабочих, организующих и (или) выполняющих работы в электроустановках, а также специалистов, занятых разработкой средств защиты.

1.ОБЩИЕ ПОЛОЖЕНИЯ

1.1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ИНСТРУКЦИИ

1.1.1. Настоящая Инструкция распространяется на средства защиты, используемые в электроустановках организаций, независимо от форм собственности организационно-правовых форм, индивидуальных предпринимателей, а также граждан-владельцев электроустановок напряжением выше 1000 В и устанавливает классификацию и перечень средств защиты, объем, методики и нормы испытаний, порядок пользования ими и содержания их, а также нормы комплектования средствами защиты электроустановки производственных бригад.

1.1.2. Основные термины и их определения, принятые в Инструкции, приведены в таблице 1.1.

Инструкции по охране труда на рабочих местах должны быть приведены в соответствие с настоящей Инструкцией.

1.1.3. Средства защиты, используемые в электроустановках, должны удовлетворять требованиям,

соответствующей государственному стандарту и настоящей Инструкции.

1.1.4. При работе в электроустановках используются:

• средства защиты от поражения электрическим током (электрозащитные средства);
• средства защиты от электрических полей повышенной напряженности, коллективные и индивидуальные (в электроустановках напряжением 330 кВ и выше);
• средства индивидуальной защиты (СИЗ) в соответствии с государственным стандартом (средства защиты головы, глаз и лица, рук, органов дыхания, отпадения с высоты, одежда специальная защитная).

ОСНОВНЫЕ ТЕРМИНЫ, ПРИНЯТЫЕ В ИНСТРУКЦИИ, И ИХ ОПРЕДЕЛЕНИЯ

Термин	Определение
Средство защиты работающего	Средство, предназначенное для предотвращения или уменьшения воздействия на работающего опасных и (или) вредных производственных факторов
Средство коллективной защиты	Средство защиты, конструктивно и (или) функционально связанное с производственным процессом, производственным оборудованием, помещением, зданием, сооружением, производственной площадкой
Средство индивидуальной защиты	Средство защиты, используемое одним человеком
Электрозащитное средство	Средство защиты от поражения электрическим током, предназначенное для обеспечения электробезопасности
Основное изолирующее электрозащитное средство	Изолирующее электрозащитное средство, изоляция которого длительно выдерживает рабочее напряжение электроустановки и которое позволяет работать на токоведущих частях, находящихся под напряжением
Дополнительное изолирующее электрозащитное средство	Изолирующее электрозащитное средство, которое само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты, а также служит для защиты от напряжения прикосновения и напряжения шага
Напряжение прикосновения	Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека
Напряжение шага	Напряжение между двумя точками на поверхности земли, на расстоянии 1 м одна от другой, которое принимается равным длине шага человека
Безопасное расстояние	Наименьшее допустимое расстояние между работающим и источником опасности, необходимое для обеспечения безопасности работающего
Указатель напряжения	Устройство для определения наличия или отсутствия напряжения на токоведущих частях электроустановок
Сигнализатор наличия напряжения	Устройство для предупреждения персонала о нахождении в потенциально опасной зоне из-за приближения к токоведущим частям, находящимся под напряжением, на опасное расстояние или для предварительной (ориентировочной) оценки наличия напряжения на токоведущих частях электроустановок при расстояниях между ними и работающим, значительно превышающих безопасные
Работа без снятия напряжения	Работа, выполняемая с прикосновением к токоведущим частям, находящимся под напряжением (рабочим или наведенным), или на расстояниях от этих токоведущих частей менее допустимых
Зона влияния электрического поля	Пространство, в котором напряженность электрического поля промышленной частоты превышает 5 кВ/м
Плакат (знак) безопасности	Цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов
Напряженность неискаженного электрического поля	Напряженность электрического поля, не искаженного присутствием человека и измерительного прибора, определяемая в зоне, где предстоит находиться человеку в процессе работы
Экранирующее устройство	Средство коллективной защиты, снижающее напряженность электрического поля на рабочих местах в электроустановках, находящихся под напряжением

1.1.5. К электрозащитным средствам относятся:

• изолирующие штанги всех видов;
• изолирующие клещи;
• указатели напряжения;
• сигнализаторы наличия напряжения индивидуальные и стационарные;
• устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках (указатели напряжения для проверки совпадения фаз, клещи электроизмерительные, устройства для прокола кабеля);
• диэлектрические перчатки, галоши, боты;
• диэлектрические ковры и изолирующие подставки;
• защитные ограждения (щиты и ширмы);
• изолирующие накладки и колпаки;
• ручной изолирующий инструмент;
• переносные заземления;
• плакаты и знаки безопасности;
• специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше;
• гибкие изолирующие покрытия и накладки для работ под напряжением в электроустановках напряжением до 1000 В;
• лестницы приставные и стремянки изолирующие стеклопластиковые.

1.1.6. Изолирующие электрозащитные средства делятся на основные и дополнительные.

К основным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В относятся:

• изолирующие штанги всех видов;
• изолирующие клещи;
• указатели напряжения;
• устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках(указатели напряжения для проверки совпадения фаз, клещи электроизмерительные, устройства для прокола кабеля и т.п.);
• специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше (кроме штанг для переноса и выравнивания потенциала).

К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В относятся:

• диэлектрические перчатки и боты;
• диэлектрические ковры и изолирующие подставки;
• изолирующие колпаки и накладки;
• штанги для переноса и выравнивания потенциала;
• лестницы приставные, стремянки изолирующие стеклопластиковые.

К основным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся:

• изолирующие штанги всех видов;
• изолирующие клещи;
• указатели напряжения;
• электроизмерительные клещи;
• диэлектрические перчатки;
• ручной изолирующий инструмент.

К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся:

• диэлектрические галоши;
• диэлектрические ковры и изолирующие подставки;
• изолирующие колпаки, покрытия и накладки;
• лестницы приставные, стремянки изолирующие стеклопластиковые.

1.1.7. К средствам защиты от электрических полей повышенной напряженности относятся комплекты индивидуальные экранирующие для работ на потенциале провода воздушной линии электропередачи (ВЛ) и на потенциале земли в открытом распределительном устройстве (ОРУ) и на ВЛ, а также съемные и переносные экранирующие устройства и плакаты безопасности.

1.1.8. Кроме перечисленных средств защиты в электроустановках применяются следующие средства индивидуальной защиты:

• средства защиты головы (каски защитные);
• средства защиты глаз и лица (очки и щитки защитные);
• средства защиты органов дыхания (противогазы и респираторы);
• средства защиты рук (рукавицы);
• средства защиты от падения с высоты (пояса предохранительные и канаты страховочные);
• одежда специальная защитная (комплекты для защиты от электрической дуги).

1.1.9. Выбор необходимых электрозащитных средств, средств защиты от электрических полей повышенной напряженности и средств индивидуальной защиты регламентируется настоящей Инструкцией, Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок, санитарными нормами и правилами выполнения работ в условиях воздействия электрических полей промышленной частоты, руководящими указаниями по защите персонала от воздействия электрического поля и другими соответствующими нормативно-техническими документами с учетом местных условий.

При выборе конкретных видов СИЗ следует пользоваться соответствующими каталогами и рекомендациями по их применению.

1.1.10. При использовании основных изолирующих электрозащитных средств достаточно применение одного дополнительного, за исключением особо оговоренных случаев.

При необходимости защитить работающего от напряжения шага диэлектрические боты или галоши могут использоваться без основных средств защиты.

1.2. ПОРЯДОК И ОБЩИЕ ПРАВИЛА ПОЛЬЗОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

1.2.1. Персонал, проводящий работы в электроустановках, должен быть обеспечен всеми необходимыми средствами защиты, обучен правилам применения и обязан пользоваться ими для обеспечения безопасности работ.

Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок или входить в инвентарное имущество выездных бригад. Средства защиты могут также выдаваться для индивидуального пользования.

1.2.2. При работах следует использовать только средства защиты, имеющие маркировку с указанием завода-изготовителя, наименования или типа изделия и года выпуска, а также штамп об испытании.

1.2.3. Инвентарные средства защиты распределяются между объектами (электроустановками) и между выездными бригадами в соответствии с системой организации эксплуатации, местными условиями и нормами комплектования.

Такое распределение с указанием мест хранения средств защиты должно быть зафиксировано в перечнях, утвержденных техническим руководителем организации или работником, ответственным за электрохозяйство.

1.2.4. При обнаружении непригодности средств защиты они подлежат изъятию.Об изъятии непригодных средств защиты должна быть сделана запись в журнале учета и содержания средств защиты или в оперативной документации.

1.2.5. Работники, получившие средства защиты в индивидуальное пользование, отвечают за их правильную эксплуатацию и своевременный контроль за их состоянием.

1.2.6. Изолирующими электрозащитными средствами следует пользоваться только по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны (наибольшее допустимое рабочее напряжение), в соответствии с руководствами по эксплуатации, инструкциями, паспортами и т.п. на конкретные средства защиты.

1.2.7. Изолирующие электрозащитные средства рассчитаны на применение в закрытых электроустановках, а в открытых электроустановках — только в сухую погоду. В изморось и при осадках пользоваться ими не допускается.

На открытом воздухе в сырую погоду могут применяться только средства защиты специальной конструкции, предназначенные для работы в таких условиях. Такие средства защиты изготавливаются, испытываются и используются в соответствии с техническими условиями и инструкциями.

1.2.8. Перед каждым применением средства защиты персонал обязан проверить его исправность, отсутствие внешних повреждений и загрязнений, а также проверить по штампу срок годности.

Не допускается пользоваться средствами защиты с истекшим сроком годности.

1.2.9. При использовании электрозащитных средств не допускается прикасаться к их рабочей части, а также к изолирующей части за ограничительным кольцом или упором.

1.3. ПОРЯДОК ХРАНЕНИЯ СРЕДСТВ ЗАЩИТЫ

1.3.1. Средства защиты необходимо хранить и перевозить в условиях, обеспечивающих их исправность и пригодность к применению, они должны быть защищены от механических повреждений, загрязнения и увлажнения.

1.3.2. Средства защиты необходимо хранить в закрытых помещениях.

1.3.3. Средства защиты из резины и полимерных материалов, находящиеся в эксплуатации, следует хранить в шкафах, на стеллажах, полках, отдельно от инструмента и других средств защиты. Они должны быть защищены от воздействия кислот, щелочей,масел, бензина и других разрушающих веществ, а также от прямого воздействия солнечных лучей и теплоизлучения нагревательных приборов (не ближе 1 м от них).

Средства защиты из резины и полимерных материалов, находящиеся в эксплуатации, нельзя хранить внавал (беспорядочно), в мешках, ящиках и т.п.

Средства защиты из резины и полимерных материалов, находящиеся в складском запасе,необходимо хранить в сухом помещении при температуре (0-30) °С.

1.3.4. Изолирующие штанги, клещи и указатели напряжения выше 1000 В следует хранить в условиях, исключающих их прогиб и соприкосновение со стенами.

1.3.5. Средства защиты органов дыхания необходимо хранить в сухих помещениях в специальных сумках.

1.3.6. Средства защиты, изолирующие устройства и приспособления для работ под напряжением следует содержать в сухом, проветриваемом помещении.

1.3.7. Экранирующие средства защиты должны храниться отдельно от электрозащитных.

Индивидуальные экранирующие комплекты хранят в специальных шкафах: спецодежду — на вешалках, а спецобувь, средства защиты головы, лица и рук — на полках. При хранении они должны быть защищены от воздействия влаги и агрессивных сред.

1.3.8. Средства защиты, находящиеся в пользовании выездных бригад или в индивидуальном пользовании персонала, необходимо хранить в ящиках, сумках или чехлах отдельно от прочего инструмента.

1.3.9. Средства защиты размещают в специально оборудованных местах, как правило, у входа в помещение, а также на щитах управления. В местах хранения должны иметься перечни средств защиты. Места хранения должны быть оборудованы крючками или кронштейнами для штанг, клещей изолирующих, переносных заземлений, плакатов безопасности, а также шкафами, стеллажами и т.п. для прочих средств защиты.

1.4. УЧЕТ СРЕДСТВ ЗАЩИТЫ И КОНТРОЛЬ ЗА ИХ СОСТОЯНИЕМ

1.4.1. Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

Нумерация устанавливается отдельно для каждого вида средств защиты с учетом принятой системы организации эксплуатации и местных условий.

Инвентарный номер наносят, как правило, непосредственно на средство защиты краской или выбивают на металлических деталях. Возможно также нанесение номера на прикрепленную к средству защиты специальную бирку.

Если средство защиты состоит из нескольких частей, общий для него номер необходимо ставить на каждой части.

1.4.2. В подразделениях предприятий и организаций необходимо вести журналы учета и содержания средств защиты.

Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

1.4.3. Наличие и состояние средств защиты проверяется периодическим осмотром, который проводится не реже 1 раза в 6 мес. (для переносных заземлений — не реже 1 раза в 3 мес.) работником, ответственным за их состояние, с записью результатов осмотра в журнал.

1.4.4. Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.

1.4.5. На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

На средства защиты, применение которых не зависит от напряжения электроустановки (диэлектрические перчатки, галоши, боты и т.п.), ставится штамп следующей формы:

Штамп должен быть отчетливо виден. Он должен наноситься несмываемой краской или наклеиваться на изолирующей части около ограничительного кольца изолирующих электрозащитных средств и устройств для работы под напряжением или у края резиновых изделий и предохранительных приспособлений. Если средство защиты состоит из нескольких частей, штамп ставят только на одной части. Способ нанесения штампа и его размеры не должны ухудшать изоляционных характеристик средств защиты.

При испытаниях диэлектрических перчаток, бот и галош должна быть произведена маркировка по их защитным свойствам Эв и Эн, если заводская маркировка утрачена.

На средствах защиты, не выдержавших испытания, штамп должен быть перечеркнут красной краской.

Изолированный инструмент, указатели напряжения до 1000 В, а также предохранительные пояса и страховочные канаты разрешается маркировать доступными средствами.

1.4.6. Результаты эксплуатационных испытаний средств защиты регистрируются в специальных журналах. На средства защиты, принадлежащие сторонним организациям, кроме того, должны оформляться протоколы испытаний.

1.5. ОБЩИЕ ПРАВИЛА ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ

1.5.1. Приемо-сдаточные, периодические и типовые испытания проводятся на предприятии-изготовителе по нормам, приведенным в Приложениях 4 и 5, и методикам, изложенным в соответствующих стандартах или технических условиях.

1.5.2. В эксплуатации средства защиты подвергают эксплуатационным очередным и внеочередным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности). Нормы эксплуатационных испытаний и сроки их проведения приведены в Приложениях 6 и 7.

1.5.3. Испытания проводятся по утвержденным методикам (инструкциям).

Механические испытания проводят перед электрическими.

1.5.4. Все испытания средств защиты должны проводиться специально обученными и аттестованными работниками.

1.5.5. Каждое средство защиты перед испытанием должно быть тщательно осмотрено с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изоляционных поверхностей (для изолирующих средств защиты). При несоответствии средства защиты требованиям настоящей Инструкции испытания не проводят до устранения выявленных недостатков.

1.5.6. Электрические испытания следует проводить переменным током промышленной частоты, как правило, при температуре плюс (25±15) °С.

Электрические испытания изолирующих штанг, указателей напряжения, указателей напряжения для проверки совпадения фаз, изолирующих и электроизмерительных клещей следует начинать с проверки электрической прочности изоляции.

Скорость подъема напряжения до 1/3 испытательного может быть произвольной (напряжение, равное указанному, может быть приложено толчком), дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4 испытательного считывать показания измерительного прибора. После достижения нормированного значения и выдержки при этом значении в течение нормированного времени напряжение должно быть плавно и быстро снижено до нуля или до значения не выше 1/3 испытательного напряжения, после чего напряжение отключается.

1.5.7. Испытательное напряжение прикладывается к изолирующей части средства защиты. При отсутствии соответствующего источника напряжения для испытания целиком изолирующих штанг, изолирующих частей указателей напряжения и указателей напряжения для проверки совпадения фаз и т.п. допускается испытание их по частям. При этом изолирующая часть делится на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20%.

1.5.8. Основные изолирующие электрозащитные средства, предназначенные для электроустановок напряжением выше 1 до 35 кВ включительно, испытываются напряжением, равным 3-кратному линейному, но не ниже 40 кВ, а предназначенные для электроустановок напряжением 110 кВ и выше — равным 3-кратному фазному.

Дополнительные изолирующие электрозащитные средства испытываются напряжением по нормам,указанным в Приложениях 5 и 7.

1.5.9. Длительность приложения полного испытательного напряжения, как правило, составляет 1 мин. для изолирующих средств защиты до 1000 В и для изоляции из эластичных материалов и фарфора и 5 мин. — для изоляции из слоистых диэлектриков.

Для конкретных средств защиты и рабочих частей длительность приложения испытательного напряжения приведена в Приложениях 5 и 7.

1.5.10. Токи, протекающие через изоляцию изделий, нормируются для электрозащитных средств из резины и эластичных полимерных материалов и изолирующих устройств для работ под напряжением. Нормируются также рабочие токи, протекающие через указатели напряжения до 1000 В.

Значения токов приведены в Приложениях 5 и 7.

1.5.11. Пробой, перекрытие и разряды по поверхности определяются по отключению испытательной установки в процессе испытаний, по показаниям измерительных приборов и визуально.

1.5.12. Электрозащитные средства из твердых материалов сразу после испытания следует проверить ощупыванием на отсутствие местных нагревов из-за диэлектрических потерь.

1.5.13. При возникновении пробоя, перекрытия или разрядов по поверхности, увеличении тока через изделие выше нормированного значения, при наличии местных нагревов средство защиты бракуется.

2. ЭЛЕКТРОЗАЩИТНЫЕ СРЕДСТВА

2.1. ОБЩИЕ ПОЛОЖЕНИЯ

2.1.1. Изолирующая часть электрозащитных средств, содержащих диэлектрические штанги или рукоятки, должна ограничиваться кольцом или упором из электроизоляционного материала со стороны рукоятки.

У электрозащитных средств для электроустановок выше 1000 В высота ограничительного кольца или упора должна быть не менее 5 мм.

У электрозащитных средств для электроустановок до 1000 В (кроме изолированного инструмента) высота ограничительного кольца или упора должна быть не менее 3 мм.

При использовании электрозащитных средств запрещается прикасаться к их рабочей части, а также к изолирующей части за ограничительным кольцом или упором.

2.1.2. Изолирующие части электрозащитных средств должны быть выполнены из электроизоляционных материалов, не поглощающих влагу, с устойчивыми диэлектрическими и механическими свойствами.

Поверхности изолирующих частей должны быть гладкими, без трещин, расслоений и царапин.

Применение бумажно-бакелитовых трубок для изготовления изолирующих частей не допускается.

2.1.3. Конструкция электрозащитных средств должна предотвращать попадание внутрь пыли и влаги или предусматривать возможность их очистки.

2.1.4. Конструкция рабочей части изолирующего средства защиты (изолирующие штанги, клещи, указатели напряжения и т.п.) не должна допускать возможность междуфазного короткого замыкания или замыкания фазы на землю.

2.1.5. В электроустановках напряжением выше 1000 В пользоваться изолирующими штангами, клещами и указателями напряжения следует в диэлектрических перчатках.

Какая дата стоит на диэлектрических защитных средств

При использовании диэлектрических перчаток необходимо действовать в соответствии с правилами эксплуатации:

• Перед приобретением перчаток и перед началом работы обязательно необходимо обратить внимание на срок годности.
• Пользоваться можно только сухими изделиями.
• Необходимо провести визуальный осмотр и определить, нет ли на них порезов, грязи, проколов.
• Для проверки герметичности надо наполнить перчатки воздухом.
• Проверить наличие штампа поверки диэлектрических перчаток;
• Надевать их необходимо на всю глубину, край перчаток должен надеваться поверх рукава спецодежды.

Запрещается завёртывать край перчаток !

Для защиты изделий от механических воздействий можно надевать поверх них перчатки из кожи, брезента.

Запрещено чистить перчатки бензином, раствором кислот или щёлочью. С этой целью можно пользоваться только водой, мылом или содой.

Правилами хранения не разрешается хранить изделия вблизи открытого огня, приборов отопления. Температура хранения должна быть от 0 до +25 град. С.

Важно! Опасно для жизни использовать диэлектрические перчатки с оконченным сроком годности!

Материал, из которого перчатки изготовлены, может высохнуть, стать хрупким. В результате уровень защиты перчаток значительно снизится. Хрупкий материал может разрушиться в неподходящий момент.

Средства защиты в электроустановках и их виды

Обслуживающий персонал действующих электрических установок обязан использовать защитные средства, рекомендованные инструкцией по электробезопасности, согласно которой все средства защиты подразделяются на два типа.

Защитные средства бывают различных видов

Инструменты и приспособления первой группы способны выдерживать напряжение в течение длительного времени. Эта группа является основной. Использование основных средств во время работ, которые проводятся без снятия напряжения, даёт гарантию того, что с человеком ничего не случится за тот период, в течение которого он ведёт испытательные работы или ремонт.

К другой группе относятся дополнительные средства защиты. Они не дают стопроцентной защиты и уверенности в том, что при ударе электротоком не произойдёт несчастного случая, и могут быть использованы только вместе с защитными средствами первой группы, то есть с основными.

В электроустановках до 1000 вольт (низковольтные) и свыше 1000 вольт одни и те же защитные средства могут использоваться по-разному. В одном случае допускается применение в качестве основного средства, в ЭУ свыше 1000В это уже только дополнительная мера защиты.

К основным защитным элементам относятся:

• штанги изолирующие;
• указатели напряжения;
• клещи электроизмерительные и изолирующие;
• слесарные инструменты с изолирующими ручками;
• диэлектрические перчатки.

Этот перечень допущен к применению в ЭУ до 1000В.

Обратите внимание! Диэлектрические перчатки в качестве основного средства защиты допускают применять только в тех ЭУ, где напряжение менее 1000 В. Использование перчаток в высоковольтных электроустановках в виде основного средства не допустимо!

Слесарные инструменты нужно использовать в защитных перчатках

Дополнительными защитными средствами являются:

• диэлектрические галоши и боты;
• диэлектрические коврики;
• изолирующие подставки;
• переносные защитные заземления;
• штанги.

Существует деление на средства для коллективной и индивидуальной эксплуатации (СИЗ). Назначение последних: исключение падения с высоты человека, защита дыхательных органов, исключение травм головы, лица, рук, и других частей тела. Сюда же относятся защищающие от электрической дуги костюмы.

Важно! Сроки проверки СИЗ регламентированы отраслевыми документами и должны соблюдаться.

Методика испытаний диэлектрических перчаток

Как уже стало понятно, диэлектрические перчатки, не имеющие механических повреждений, подвергаются специальным электрическим испытаниям. Для этого должна быть специально оборудованная лаборатория. Электрическое испытание диэлектрических перчаток обязательно проводится в воде, что позволяет достичь более качественных результатов проверки, поскольку в этом случае можно выявить даже незначительные мелки повреждения.

Чтобы провести испытание диэлектрических перчаток в полной мере, нам понадобятся следующие вещи:

1. 1. Ванна с водой
2. 2. Электроустановка (лаборатория)

Сам процесс испытаний достаточно прост. Берем перчатку и помещаем ее в ванну, затем наполняем ванну водой. Внутри перчаток также должна быть налита вода на такой же уровень, как и снаружи. Перчатка должна располагаться в воде таким образом, чтобы ее выступающие края были сухими на 45 – 55 мм, т.е. уровень воды как с наружи так и внутри должен быть не меньше 4,5 – 5 см от краев .

Обратите внимание: ванна должна быть металлической, если металлической ванны нет – используйте любой металлический сосуд, какой сможете найти, главное условие в том, чтобы в него можно было поместить перчатку. Температура воды в сосуде должна быть не менее +25 градусов по Цельсию

После этого один из выводов трансформатора необходимо подключить к нашей металлической ванне и обязательно заземлить. А внутрь перчатки мы погружаем электрод, соединенный через миллиамперметр со вторым выводом трансформатора.

Каким напряжением испытывают диэлектрические перчатки? Используемое в испытаниях напряжение должно быть 6 кВ . При этом, значение на миллиамперметре не должно превышать 6 мА . Продолжительность такого испытания составляет не менее 60 сек .

Особое внимание обратите на следующее: при начале испытаний переключатель должен находится в положении А. Это положение позволит проверить наличие пробоев в диэлектрической перчатке по специальным сигнальным лампам-индикаторам

Если пробоя нет – переключатель переводят в положение Б . Непосредственно в этом положении уже и измеряется величина протекающего через диэлектрическую перчатку тока.

Небольшое пояснение к схеме:

• 1 – Трансформатор установки
• 2 – Переключатель
• 3 – Миллиамперметр
• 4 – Газоразрядная лампа с шунтирующим сопротивлением
• 5 – Металлическая ванна с водой
• 6 – Электрод

Если сигнальные лампы показывают пробой – испытания прекращаются, вся цепь отключается. Если же перчатка пропускает ток, превышающий значение в 6 мА – испытания также заканчиваются, перчатка бракуется.

Любому электромонтажному персоналу приходится сдавать экзамены. И на экзаменах часто задают вопрос о методике и сроках проведения испытаний диэлектрических перчаток. Как легко запомнить все эти цифры? Все очень просто, нужно запомнить четыре шестерки (6х4):

1. Периодичность – 1 раз в 6 месяцев

2. Напряжением – 6 кВ

3. Допустимый ток – 6 мА

4. Длительность – 60 секунд

Если в результате испытаний диэлектрические перчатки признаны годными к эксплуатации, то их необходимо тщательно просушить. После этого на перчатки наносят штамп испытаний, и они отправляются на хранение и последующую эксплуатацию.

Кстати по такой же методике и схеме выполняется испытание диэлектрических галош и бот.

Что делать если перчатки не прошли испытания

Если по каким-либо причинам перчатки не выдержали испытания и были забракованы, то поступать с ними нужно следующим образом. Красной краской перечеркивается штамп (если он там был, если не было – просто зачеркните перчатки крест-накрест). После этого их изымают из эксплуатации, хранить непригодные средства индивидуальной защиты категорически запрешено.

Существует специальная инструкция, которая регламентирует порядок проведения испытаний диэлектрических резиновых изделий, а также их дальнейшую судьбу. В лаборатории, проводящей такие испытания, должен быть журнал, в который записываются все результаты.

Обычно он носит название «Журнал испытаний средств защиты из диэлектрической резины (перчаток, бот, диэлектрических галош и изолирующих накладок)» согласно приложению 2 «Инструкция по применению и испытанию средств защиты, используемых в электроустановках СО 153-34.03.603-2003».

Виды перчаток электрика

Работу с оборудованием выполнять только изолированными инструментами после проверки по правилам (проверяет размеры лаборатория, наносится маркировка, испытываются там же). Следует выключить все провода из розеток.

При выполнении ремонта, нельзя касаться телом металлических поверхностей, при возможности стоять на диэлектрическом коврике. Не выполнять электрических работ в состоянии алкогольного опьянения, так как в это время снижается сопротивляемость кожного покрова к минимуму и появляется высокий риск удара током. Самым главным атрибутом электромонтажника является особая экипировка, позволяющая свести риск поражения током к абсолютному минимуму. К данному виду одежды относятся диэлектрические перчатки, боты, галоши и пр. Самым важным в работе электрика являются именно перчатки – это главное средство изоляции электрика для защиты рук от соприкосновения электрическим током. Предназначены они для использования при значительно низких температурах: от +50 о С до -40 о С, при относительной влажности от 85 до 95%.

По виду перчатки делятся на:

• Двупалые;
• Пятипалые;
• Бесшовные;
• Со швом.

Также они подразделяются на 2 подкатегории – для электроустановок до 1000 В (данные модели запрещено использовать в работе с напряжением выше 1000 В) и более 1000 В, где они используются в качестве дополнительного защитного средства. Часто при низких температурах в помещениях, где проводятся электрические работы, под резиновые перчатки надеваются обычные трикотажные перчатки.

Проверка на прочность

Испытание электроизоляционных перчаток – это необходимая мера при их эксплуатации. Проведение подобной проверки (срок поверки) осуществляется один раз в полгода (периодичность проверки зависит от пометки «Эв» и «Эн»).

Схема проверки рукавиц, бот и галош на прочность:

• 1 – проверочный трансформатор;
• 2 – контакты переключения;
• 3 – шунтирующее сопротивление;
• 4 – лампа газоразрядная;
• 5 – ;
• 6 – амперметр (mА);
• 7 – разрядник;
• 8 – емкость с водой.

Прежде чем начать испытание необходимо переключатель с соответствующих контактов установить в положение А. Это нужно для того, чтобы установить отсутствие (наличие) пробоя с помощью сигнальных ламп. Если пробой отсутствует, тогда переключатель перемещают в положение Б и измеряют электрический ток, который проходит сквозь перчатки. Если проходящий ток превышает норму, то такие перчатки идут в брак. Те рукавицы, что забраковали, использовать в работе категорически запрещено! Так как они неспособны будут защитить человека от поражения электрическим током. Когда испытание окончено, краги просушивают.

Схема проверки может быть немного изменена, но суть остается одинаковая. Сейчас мы рассмотрим еще одну методику испытаний, где расскажем как пользоваться установкой для проверки перчаток.

Итак, диэлектрический материал рукавиц можно проверить на примере: в емкость испытуемого прибора и в образец (перчатки) наливается вода. Температура ее колеблется от 10 до 40 градусов Цельсия. Расстояние от края перчатки до воды не должно превышать 55 миллиметров. Края краг и емкости должны оставаться сухими.

Напряжение, что поступает на корпус емкости и электрод, что опускается внутрь перчатки, имеет свои требования и равняется 6 кВ. Длится испытание одну минуту. Миллиамперметр должен показывать значение тока, что проходит через краги – 6 мА.

Диэлектрический материал, из которого изготовлены рукавицы, должен просохнуть после тестирования. Для этого их помещают в специальный резервуар, такой как показан на фото ниже:

После просушки на электроизоляционные перчатки нужно поставить штамп испытания, на котором должна быть прописана дата использования защитных краг (дата, до которой годен материал). Например:

Штамп должен быть хорошо заметен, наносить его нужно несмываемой краской. Затем необходимо внести информацию в журнал, в котором указывается испытание защитных средств. Журнал имеет следующий вид:

После совершения всех перечисленных процедур, если есть такая необходимость, выдается протокол, где указывается о проверке электроизоляционных краг. Образец протокола выглядит следующим образом:

Как проверяются диэлектрические перчатки?

Раз в полгода перчатки проверяют повышенным напряжением. Потому перед тем, как надевать их, посмотрите, поставлен ли на изделии штамп проведённого испытания. Проводят её таким образом: металлическая ванна наполняется водой комнатной температуры, а в неё опускают перчатки. Диэлектрические перчатки наполняются водой, их края выступают над уровнем воды не менее, чем на 5 см. Выступающая часть перчаток — обязательно сухая.

Также для проведения испытания нужен трансформатор, переключающие контакты, шунтирующее сопротивление. Ещё приготовьте газоразрядную лампу, дроссель, разрядник и миллиамперметр. Надо, чтобы испытательное напряжение было 6 киловатт. Ток, проходящий через перчатку, не может быть больше значения 6 миллиампер. В перчатку надо опустить электрод, который через миллиамперметр соедините с заземлением. Испытательный трансформатор присоедините к ванне и заземлите. Чтобы найти пробой, переключатель ставится в позицию А, а чтобы замерить ток – в позицию Б. На протяжении минуты сквозь перчатку пропускается ток. Если ток превышает нормальное значение или замечается сильное колебание, перчатку можно считать бракованной, и ею пользоваться нельзя.

Проверка диэлектрических перчаток

Основные моменты и термины

Электрозащитные средства — (предметы), которые служат для защиты людей от поражения электрическим током, воздействия электрической дуги или электромагнитного поля при работах в электроустановках.

Делятся на основные и дополнительные.

Основные электрозащитные средства — их изоляция длительно выдерживает рабочее напряжение электроустановок, что позволяет прикасаться к токоведущим частям находящимся под напряжением.

Дополнительные электрозащитные средства — сами по себе не могут обеспечить защиту от поражения электрическим током и применяются совместно с основными электрозащитными средствами.

Все средства электрозащиты в электроустановках, должны удовлетворять требованиям государственных стандартов.

Рекомендую при их покупке, обязательно уточнять наличие сертификатов соответствия. Особенно если вы покупаете их для своего персонала. Так как если вы руководитель, и обнаружиться неисправность, спрашивать будут с Вас.

Персонал, проводящий ремонтные работы электроустановок, должен быть полностью обеспечен всеми необходимой защитой, обучен правилам их применения, обязан пользоваться ими чтобы обеспечить безопасности работ.

Средства защиты должны присутствовать как инвентарные, в помещениях электроустановок. Также могут выдаваться для индивидуального пользования.

Следует использовать только маркированными электрозащитные средства, с указанием завода-изготовителя, наименования или типа изделия и годом выпуска

Обязательно обращайте внимание на штамп об испытании! Он в обязательном порядке должен присутствовать. Если срок испытания просрочен, вы имеете право не приступать к работам

Помните это, и всегда обращайте повышенное внимание к этому. Ваша безопасность на кону и не только.

Изолирующими электрозащитными средствами нужно пользоваться только по их прямому назначению и в электроустановках напряжением не выше того, на которое они рассчитаны. Эти данные написаны в руководстве по эксплуатации, инструкции, паспорте на то или иное средство электрозащиты

Также обращайте внимание на погодные условия, при которых собираетесь работать

Не будем вдаваться в подробности об условиях хранения, только пару слов — хранить средства защиты нужно в условиях, которые обеспечивают исправность и пригодность к применению, они должны быть защищены от механических повреждений, загрязнения и увлажнения.

Чтобы получить допуск по электробезопасности, все это нужно знать!

Теперь подробнее об экзамене, как и обещал.

Испытание средств защиты в электроустановках, незнание норм и сроков, это не главный критерий моего неуда. Все шло хорошо, я рассказал, какая бывает защита в электроустановках, как оказывать помощь пострадавшему при поражении электрическим током (освобождение, искусственное дыхание, наружный массаж сердца и т.д.). Внутренние правила по охране труда. И вот когда меня спросили, какие работы я уже выполнял и чем проверяю отсутствие напряжения, я показал свой самодельный указатель напряжения.

Все на этом я и потерпел неудачу! Кто знает, тот понял. Ну для тех, кто незнает — запрещается применять самодельные устройства и контрольные лампы (патрон с лампой накаливания и двумя проводками) для проверки напряжения. Этот указатель я собирал сам, под чутким руководством коллеги, которому 74 года, он электронщик и знает что к чему. Пользуюсь им по сей день, работает исправно.

— Что такое шаговое напряжение? — Это напряжение, которое возникает между ногами при приближении к оголенному концу…

Как испытываются диэлектрические перчатки?

Периодически в соответствии с установленным планом должны выполняться испытания диэлектрических перчаток на соответствие защитным свойствам. Для получения наиболее эффективных результатов испытаний, которые позволяют учесть наличие мелких повреждений, испытательное напряжение создаётся в воде. Внутрь перчаток наливается вода с уровнем на 4,5 – 5,5 см ниже их сухих краёв. Испытуемая пара погружается в ванну с водой, температура которой находится в пределах от 10 до 40 градусов по Цельсию.

Уровень воды в перчатке и в ванной должен совпадать, а края, выступающие над водой в ванной должны оставаться сухими. Испытательное напряжение 6000 В, воздействующее в течение 1 минуты, создаётся между корпусом ванны и специальным электродом, погружённым в перчатку. Проверочный стенд изготавливается так, чтобы имелась возможность измерить ток для электродов каждой отдельной перчатки:

Если в ходе проверки происходит пробой материала перчатки или величина тока испытательных электродов получается больше 6 миллиампер, она маркируется как бракованное изделие. По завершении испытаний кондиционные защитные перчатки подготавливают к использованию с обязательной сушкой. При их пользовании в период между испытаниями перед надеванием их обязательно визуально проверяют на целостность и отсутствие повреждений.

Если предстоящие работы связаны с вероятностью пореза или прокола материала, поверх них надеваются дополнительные защитные рукавицы или перчатки из брезента или кожи. Поскольку резина со временем загрязняется, и её защитные свойства ухудшаются от этого, необходимо смывать появившиеся загрязнения водой с использованием соды или мыла и затем тщательно высушивать.

При хранении их необходимо исключить воздействие тепла от нагревательных приборов, а также попадание солнечных лучей. Не должно быть рядом инструмента, предметов или веществ, которые могут повредить материал перчаток случайным воздействием. Они должны всегда оставаться сухими

Бережное и аккуратное обращение с этими незаменимыми для безопасной работы изделиями является жизненно важной необходимостью

Проверка и испытания диэлектрических резиновых перчаток

Тел. менеджера:
495 195 03 88

Лаборатория высоковольтных электрических измерений ООО «ЭнергоСервисГарант
» оперативно и качественно проведет испытание диэлектрических перчаток, используемых при работе на высоковольтных линиях. Испытания выполняются квалифицированными сотрудниками, имеющими необходимые допуски и опыт работы. Для проверки используется специализированный высоковольтный стенд, после испытания на перчатки ставятся штампы с указанием даты следующей проверки и максимального допустимого напряжения.

В лаборатории составляются протоколы испытаний, которые предоставляются клиентам вместе с проверенными средствами защиты. Периодичность испытаний перчаток резиновых диэлектрических составляет 6 месяцев.

Требования к защитным изделиям

Диэлектрические коврики отвечают требованиям нормативных документов: ГОСТ 4997-75. Материал изделия способен выдерживать многочисленный цикл изгибов. Срок хранения на складе составляет 3 года, после этого производитель рекомендует сменить средство защиты. Это связано со свойствами резины изменять состав под влиянием воздуха: она дубеет, становится хрупкой, теряет способность изолировать поверхности.

Поверхность коврика рифленая и противоскользящая, глубина пазов составляет около 1-3 мм. Материал способен выдержать напряжение до 20 кВ частотой в 50 Гц. Измеряется ток утечки, который не превышает 16 Ом А/кв. м. Структура внешнего вида должна быть однородной, в ней преобладают темные тона.

Принципы проверки и сроки испытания диэлектрических перчаток

Техника безопасности устанавливает необходимость испытания диэлектрических перчаток каждые полгода. Тестирование проводится в лабораторных условиях: сначала в течение 60 секунд пару подвергают нагрузке 6 кВ. Если изделия подходят для эксплуатации, они проводят не более 6мА, если материал проводит больше тока – краги непригодны для использования в качестве средств электрозащиты.

1. Электроизолирующие диэлектрические перчатки помещают в металлический резервуар с теплой или слегка прохладной (не ниже 20 С) водой. При этом перчатки погружаются не полностью – верх должен выглядывать над поверхностью на 45-55 мм. Это нужно, чтобы внутрь рукавиц можно было поместить электроды. Материал над водой (как и стенки резервуара, не заполненные жидкостью) должен быть сухим.
2. Один из контактов трансформатора подключают к емкости, вторым выполняют заземление. В перчатки погружается электрод, заземленный посредством миллиамперметра. Благодаря такому методу можно не только оценить целостность материала, но и протестировать, идет ли через изделие электрический ток.
3. Нагрузка идет от трансформаторного оборудования, которое одним проводом соединено с резервуаром, а вторым – с двухпозиционным переключателем. Первый способ проверки: цепочка трансформатор-газоразрядная лампа-электрод; второй способ: цепочка трансформатор-миллиамперметр-электрод.

Можно проверять сразу несколько пар при условии, что имеется возможность проверки нагрузки, проходящей через каждое изделие. После испытаний краги тщательно просушиваются.

Периодичность осмотра диэлектрических перчаток должна строго соблюдаться, так как при работе с током до 1 КВ это часто единственная защита от возможного удара током.

Watch this video on YouTube

2.10. Перчатки диэлектрические

2.10. Перчатки диэлектрические

Назначение и общие требования

2.10.1. Перчатки предназначены для защиты рук от поражения электрическим током. Применяются в электроустановках до 1000 В в качестве основного изолирующего электрозащитного средства, а в электроустановках выше 1000 В — дополнительного.

2.10.2. В электроустановках могут применяться перчатки из диэлектрической резины бесшовные или со швом, пятипалые или двупалые.

В электроустановках разрешается использовать только перчатки с маркировкой по защитным свойствам Эв и Эн.

2.10.3. Длина перчаток должна быть не менее 350 мм.

Размер диэлектрических перчаток должен позволять надевать под них трикотажные перчатки для защиты рук от пониженных температур при работе в холодную погоду.

Ширина по нижнему краю перчаток должна позволять натягивать их на рукава верхней одежды.

2.10.4. В процессе эксплуатации проводят электрические испытания перчаток. Перчатки погружаются в ванну с водой при температуре (25 +/- 15) °C. Вода наливается также внутрь перчаток. Уровень воды как снаружи, так и внутри перчаток должен быть на 45 — 55 мм ниже их верхних краев, которые должны быть сухими.

Испытательное напряжение подается между корпусом ванны и электродом, опускаемым в воду внутрь перчатки. Возможно одновременное испытание нескольких перчаток, но при этом должна быть обеспечена возможность контроля значения тока, протекающего через каждую испытуемую перчатку.

Перчатки бракуют при их пробое или при превышении током, протекающим через них, нормированного значения.

Вариант схемы испытательной установки показан на рис. 2.3.

2.10.5. Нормы и периодичность электрических испытаний перчаток приведены в Приложении 7.

2.10.6. По окончании испытаний перчатки просушивают.

Перед применением перчатки следует осмотреть, обратив внимание на отсутствие механических повреждений, загрязнения и увлажнения, а также проверить наличие проколов путем скручивания перчаток в сторону пальцев

2.10.8. При работе в перчатках их края не допускается подвертывать. Для защиты от механических повреждений разрешается надевать поверх перчаток кожаные или брезентовые перчатки и рукавицы.

2.10.9. Перчатки, находящиеся в эксплуатации, следует периодически, по мере необходимости, промывать содовым или мыльным раствором с последующей сушкой.

2.9. Устройства для дистанционного прокола кабеля2.9. Устройства для дистанционного прокола кабеля

2.11. Обувь специальная диэлектрическая2.11. Обувь специальная диэлектрическая >>>

Проведение испытаний диэлектрических перчаток

Для предупреждения травмирования работников электрическим током используется широкий перечень индивидуальных защитных средств — специальная защитная одежда, каски, пояса, галоши, перчатки. Практически все эти предметы изготавливают из специальной резины, которая характеризуется высоким показателем электропрочности и эластичности. Но даже специальные материалы разрушаются с течением времени и под воздействием механических, тепловых, химических факторов.

Поэтому испытание резиновых диэлектрических перчаток является обязательной процедурой, которая позволяет обеспечить высокий уровень безопасности работающего человека.

Кроме того, при работе в таких перчатках следует придерживаться установленных правил. Перед работой необходимо проверять целостность перчаток, отсутствие влаги, загрязнений, проколов, которые могут стать причиной получения электротравм. При работе в перчатках запрещается подворачивать их края, а чтобы обеспечить защиту от воздействия механических факторов, следует поверх перчаток-диэлектриков надевать рукавицы из кожи или брезента. После работы перчатки следует промывать водно-мыльным раствором и тщательно сушить.

Испытание диэлектрических перчаток проводят в лабораториях, которые имеют специальное разрешение Федеральной службы РФ по экологическому, технологическому и атомному надзору.

В процессе испытательных процедур перчатки погружают в емкости с водой, температура которой составляет в пределах +25ºС. Перчатки должны наполнится водой до уровня 4,5-5,5 см до верхнего края. Внутрь перчатки, наполненной водой, помещается электрод. Между этим электродом и корпусом емкости подается специальное напряжение.

Если выявлен пробой или отклонение фактического показателя электротока от установленного норматива, перчатки признают негодными для дальнейшего использования. После проведения электрических испытаний перчатки тщательно просушивают. Нормы и периодичность электроиспытаний перчаток установлены положениями действующей инструкцией, которой регламентируются правила проведения испытания средств электрозащиты.

• мы работаем официально, прозрачно, с предоставлением необходимой документации;

• работы выполняются аттестованными специалистами с опытом работы более 10 лет;

• оснащение лаборатории — высокоточное современное оборудование;

• конкурентные цены на испытание диэлектрических перчаток.


Мы работаем с выездом во все районы Москвы и Московской области.

При заключении договора по или с нашей компанией, испытания (СИЗ) — БЕСПЛАТНО*!

* Подробности акции уточняйте по телефону

При работе с устройствами, которые имеют прямой доступ к электрическому потоку, нужно соблюдать все меры предосторожности в целях собственной безопасности. На сегодняшний день в конструкциях приборов и электроустановок уже предусмотрена современная мера защиты, которая направлена на безопасность работающих лиц

На сегодняшний день в конструкциях приборов и электроустановок уже предусмотрена современная мера защиты, которая направлена на безопасность работающих лиц.

Но и эти новейшие разработки не могут на 100% оградить от поражения током рабочих.

Поэтому, существует ряд индивидуальных средств с основной задачей — оградить человека от прямого контакта с током.

К таким средствам относятся диэлектрические перчатки, боты, галоши и многое другое. Их изготавливают из специальной резины, которая имеет высокую устойчивость к электричеству и обладает отличной эластичностью.

Но здесь мы рассмотрим только один вид из вышеперечисленных средств индивидуальной защиты — это диэлектрические перчатки.

Сроки испытаний электрозащитных средств

Применение электрозащитных средств в электроустановках — одна из основных мер защиты обслуживающего персонала от поражения электрическим током. Защитные средства выполняют свою изолирующую функцию только при условии их целостности, технической исправности и достаточной диэлектрической прочности для того класса напряжения, для которого они применятся.

Для своевременного выявления дефектов, снижения диэлектрической прочности ниже допустимого уровня проводятся периодические электролабораторные испытания защитных средств. В данной статье рассмотрим сроки испытаний электрозащитных средств, применяемых для выполнения работ в электроустановках.

Диэлектрические перчатки

Диэлектрические перчатки испытывают повышенным напряжением один раз в шесть месяцев.

Периодическое испытание перчаток не дает гарантии, что они будут пригодны к применению на протяжении всего срока их службы, так как в процессе эксплуатации диэлектрические перчатки могут быть повреждены.

Если перчатки имеют разрыв или сильное повреждение, то они изымаются из эксплуатации полностью. В том случае если повреждение незначительно, то данное средство защиты досрочно сдают на периодическую проверку с целью определения возможности их дальнейшей эксплуатации.

Если видимое повреждение перчаток можно обнаружить при очередной проверке, то незначительный прокол визуально не определить. Наличие даже незначительного прокола свидетельствует о том, что диэлектрические перчатки больше не пригодны и их применение опасно для жизни персонала.

Поэтому перед каждым использованием диэлектрических перчаток необходимо их проверить на герметичность, то есть на отсутствие проколов. Для этого диэлектрические перчатки от края начинают заворачивать в сторону пальцев и, задерживая скрученный край, нажимают на перчатку, чтобы убедиться в том, что воздух не выходит.

Следует также учитывать, что в случае неправильного хранения диэлектрических перчаток, когда они продолжительное время были под воздействием прямых солнечных лучей, были испачканы смазочными материалами или хранились вблизи различных разрушающих химических веществ, диэлектрическая прочность перчаток может быть снижена. В таком случае их необходимо сдать на испытание, не зависимо от того, подошел ли срок очередного испытания или нет. То же самое касается и других защитных средств, изготовленных из диэлектрической резины — бот и галош, а также изолирующих ковриков, колпаков, накладок.

Диэлектрическая обувь

Срок испытания диэлектрических бот — один раз в три года, а диэлектрических галош — один раз в год. Данные защитные средства необходимо проверять перед каждым использованием на отсутствие повреждений. В случае выявления видимых повреждений данное защитное средство сдается на внеочередную проверку для определения пригодности к дальнейшей эксплуатации.

Указатели напряжения, измерительные клещи и измерительные штанги

Указатели напряжения (в том числе и указатели для проверки фазировки), клещи и штанги для измерения тока, напряжения и мощности, светосигнальные указатели повреждения кабельных линий, испытываются один раз в год.

Перед применением указатель напряжения (измерительная штанга, клещи и др.) проверяется на целостность и работоспособность. В случае обнаружения видимых повреждений изолирующей части, а также при наличии неисправности, данное защитное средство сдается на ремонт и досрочное испытание.

Изолирующие штанги, клещи, штанги для установки заземлений

Оперативные штанги и изолирующие клещи класса напряжения до и выше 1000 В испытывают один раз в два года. С этой же периодичностью испытываются штанги для установки переносных заземлений в электроустановках класса напряжения 110 кВ и выше, а также изолирующие гибкие элементы переносных заземлений бесштанговых конструкций для электроустановок 500 кВ и выше.

Изолирующие штанги для установки заземлений на оборудовании до 35 кВ включительно не подлежат периодическому испытанию. Пригодность к эксплуатации определяется визуальным осмотром на отсутствие повреждений перед каждым применением и при очередной плановой проверке защитных средств.

Изолирующие колпаки, накладки, ручной инструмент

Изолирующие накладки, колпаки и другие изолирующие средства для выполнения работ под напряжением (лестницы, изоляторы и др.), изолирующие части ручного инструмента испытываются один раз в 12 месяцев.

При выполнении работ под напряжением необходимо периодически проверять целостность изолирующих средств, так как в процессе выполнения работ может быть нарушена целостность изолирующих элементов.

Изолирующие коврики (подставки)

Резиновые изолирующие коврики и диэлектрические подставки не подлежат испытанию. Данные средства защиты обеспечивают свои изолирующие свойства при отсутствии на них влаги, загрязнения и повреждения изолирующей части — поверхности диэлектрического коврика или изоляторов подставки.

Переносные защитные заземления

Переносные заземления не подлежат испытанию. Показанием к их пригодности является отсутствие повреждений проводников (допускается повреждение не более 5%), а также работоспособность зажимов — они должны обеспечивать надежный контакт переносного заземления с токоведущими частями оборудования электроустановки, а также с местом присоединения заземления.

Учет и периодический осмотр защитных средств

Для того чтобы средства защиты всегда были испытаны и готовы к применению необходимо организовать их учет и периодическую проверку.

Для учета и контроля над состоянием средств защиты ведется специальный журнал «учета и хранения средств защиты», в котором для каждого защитного средства фиксируется его инвентарный номер, дата предыдущего и следующего испытания.

Для своевременного выявления неисправных или подлежащих очередному испытанию средств защиты организовываются периодические осмотры. Периодичность проверок определяется руководством предприятия. Дата периодического осмотра и результат осмотра фиксируется в журнал защитных средств.

Кроме того, электрозащитные средства дополнительно проверяются непосредственно перед началом рабочего дня (рабочей смены) в электроустановке, чтобы в случае возникновения необходимости применения защитных средств, например, при ликвидации аварийной ситуации, оперативных переключениях, работник был уверен в их наличии и готовности к выполнению работ.

После очередного испытания электрозащитного средства на него наклеивается специальная бирка. На ней указывается дата следующего испытания, наименование предприятия или подразделения, за которым закреплено данное защитное средство, а также инвентарный (заводской) номер, по которому ведется учет средств защиты в соответствующем журнале.

Дополнительно

Можно ли использовать технические резиновые перчатки в качестве диэлектрических, если они выдержали испытание в условиях нашей лаборатории?

Согласно Правил применения и испытания средств защиты, применяемых в электротехнических установках, в качестве защитных средств допускаются только специально для этой цели изготовленные диэлектрические перчатки в соответствии с требованиями соответствующих ГОСТ или технических условий. Резиновые перчатки, предназначенные для других целей (технические, химические и другие) как защитное средство в электротехнических установках не допускаются.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
