Lm2576t adj схема регулятора напряжения

Различные адаптеры и стабилизаторы напряжения являются одной из самых популярных тем среди радиолюбителей. Представленный в данной статье стабилизатор построен на популярной микросхеме LM2576, выпускаемой National Semiconductor. В своем корпусе она содержит практически все элементы высококачественного импульсного стабилизатора.

Микросхема LM2576 в своей структуре имеет систему защиты, которая предотвращает перегрев и повреждение структуры выходного транзистора вследствие перегрузки.

Особенность LM2576

Версии с фиксированным выходным напряжением на 3,3 В, 5,0 В, 12 В, 15 В
Версия с регулируемым напряжением: от 1,23 до 37 В ± 4%
Выходной ток до 3,0 A
Широкий диапазон входного напряжения: до 45В
Для работы LM2576 достаточно всего четыре внешних компонента
Фиксированная частота внутреннего генератора 52 кГц
Высокая эффективность
Применение легкодоступных типовых индуктивностей
Защита по температуре и по току

Распиновка LM2576

Скачать dataseet LM2576 (244,4 Kb, скачано: 1 721)

Принципиальная схема применения LM2576 в качестве источника питания показана ниже.

В данном случае, к стандартной схеме подключения из datasheet, был добавлен выпрямительный мост, светодиод играющий роль индикатора и конденсатор C1 в качестве фильтра входного напряжения.

Выходное напряжение стабилизатора устанавливается с помощью потенциометра R2. Оно изменяется в соответствии с формулой:

Uвых = 1,23 [В] * (1 + R2/R3)

Максимальное напряжение, которое можно подать на вход микросхемы LM2576, не должно превышать 45 В. Монтажная схема стабилизатора показана на следующем рисунке. Вся схема собрана на небольшой односторонней печатной плате.

Резисторы R1 и R3 необходимо припаять со стороны пайки. Если схема стабилизатора будет работать с током нагрузки более 1 А, то необходимо LM2576 установить на небольшой радиатор.

Блок питания на LM2576-ADJ своими руками

Ранее мы размещали схемы зарядных устройств на 6В и на 12В, собранных на микросхеме LM317. Сегодня предлагаем вариант лабораторного блока питания В. Болдырева на микросхеме LM2576-ADJ. Блок питания обеспечивает плавную регулировку напряжения от 1,2 до 34 вольт при токе нагрузки до 3А.

Принципиальная схема блока питания на микросхеме LM 2576-ADJ

Это стандартная схема включения микросхемы LM 2576-ADJ. Конденсаторы С1 и С4 керамические 0,1 — 1 мкф, С2 — С3 электролитические 1000 мкф х 63В, можно установить один на 2000 — 4000мкф. С5 — С6 1000 мкф х 40в, тоже можно заменить одним конденсатором на 1000 — 2000 мкф.

Печатная плата блока питания

Размеры платы 61 х 89 мм.

Изготовление дросселя L1.

В описаниях блоков питания на микросхеме LM 2576-ADJ указывается только индуктивность этого дросселя от 100 до 330 микрогенри, а вот описания самого дросселя (на чем мотать, каким проводом, сколько витков) информации почти нигде нет.

В качестве сердечника для дросселя использовано кольцо дросселя групповой стабилизации от неисправного компьютерного блока питания вот такого вида:

Обмотка была намотана шестью отрезками провода ПЭВ-0,35 длиной 2,5 метра, концы отрезков проводов были зачищенны и спаяны между собой с обоих концов.

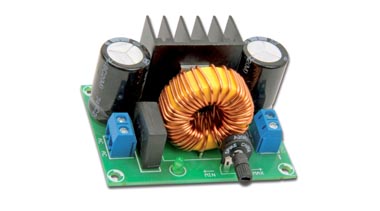

Собранная плата блока питания

Трансформатор для блока питания использовал типа ТПП-268-220-50 исходя не из каких-то стратегических соображений, просто он идеально устанавливался в корпус блока питания.

Испытания блока питания проводил под нагрузкой 2А, в течении 2 часов. Просадка напряжения при такой нагрузке составила 0,2 вольта, что считаю вполне нормально. Радиатор микросхемы был чуть теплый.

Корпус остался прежний (когда-то это были электронные часы) замене подверглись внутренности и лицевая панель.

Цифровой вольтметр расположенный над выходными разъемами был установлен просто как дублирующий стрелочный для того, что бы заполнить свободное место.

P.S. В нашем «Магазине Мастера» вы можете приобрести готовые модули стабилизаторов, усилителей, индикаторов напряжения и тока, а также различные радиолюбительские наборы для самостоятельной сборки на LM2596, XL4015E1.

Модули-преобразователи можно использовать в автомобиле с 24В питанием (КАМАЗ) для подключения приборов на 12В (автомагнитол, радиостанций).

П О П У Л Я Р Н О Е:

При построении схем для питания, например маломощных усилителей бывает возникает необходимость сделать из однополярного напряжение двухполярное. Нижеприведённая схема преобразует из переменного в двухполярное постоянное .

Удивляет полное отсутствие информации о таких распространенных приборах, как источники бесперебойного питания. Мы прорываем информационную блокаду и приступаем к публикации материалов по их устройству и ремонту. Из статьи Вы получите общее представление о существующих типах бесперебойников и более подробное, на уровне принципиальной схемы, о наиболее распространенных моделях Smart-UPS. Подробнее…

УСТРОЙСТВО ИБП КЛАССА OFF-LINE

К ИБП класса Off-line фирмы АРС относятся модели Back-UPS. ИБП этого класса отличаются низкой стоимостью и предназначены для защиты персональных компьютеров, рабочих станций, сетевого оборудования, торговых и кассовых терминалов. Мощность выпускаемых моделей Back-UPS от 250 до 1250 ВА. Основные технические данные наиболее распространенных моделей ИБП представлены в табл.1. Подробнее…

Расскажу я немного про правильное питание …
Этот преобразователь собирался с целью подключения мощных SMD светодиодов конечно не ШИМ регулятор, но работает на все свои деньги!
Подключать такие светодиоды через токоограничивающий резистор не целесообразно, так как при таком токе работы резистор будет значительно нагреваться, от этого будет изменяться его сопротивление, а это повлияет на изменение тока, который будет протекать через светодиод. А это тем самым негативно скажется на его работе, другими словами он может просто перегореть. Тем более если включается в одну цепь сразу несколько таких диодов.
Чтоб искоренить данные неприятности, рекомендую использовать преобразователь напряжения на специализированной микросхеме LM2576-ADJ.
входное напряжение 4,75 — 40V;
выходной ток 3 A;
выходное напряжение 1,23 — 37V;
корпус TO-220-5.
Схема преобразователя

Смотрите также

Комментарии 98

Неправильно. Нужно ток стабилизировать для светодиода, а не напряжение.
Обратка на 4 ногу там опорное 1,25в. Всё.
Соответственно ставим шунт на котором будет падать опорное. Чтобы снизить потери можно между обраткой и шунтом поставить ОУ и тогда унт совсем мелкий взять типа 0,1Ом

Привет, пришли пожалуйста печатку vitkoanton@gmail.com

Честно, не использую ее уже давно, перешел на сборки китайские на основе 2596

Привет, а как подбираешь количество светодиодов для одного модуля на lm2596, подсчитываешь количество диодов что бы их потребляемый ток был 3А, как на выходе микросхемы?

Классная схемка! Можешь скинуть на fessbor@yandex.ru в lay формате?

Доброе время суток! Можно печатку на ovik78@yandex.ru сбросить?
Заранее спасибо!

Отправь пожалуйста и мне схему на vildanov29@bk.ru

Один не скромный вопрос — каким лаком платы кроем?

Хороший пост! Даже из запасов энту микруху достал.)hariton490@yandex.ru пришли файл пожалуста хочу опробовать её в свободное время

у вас какой мыл? наверняка там можно в хранилище положить, или на облако куда бросить

можно и мне схему pechkinhm@ukr.net

Ваших цен не знаю. Но у нас такая микра, ( на фиксированное напряжение) только под поверхностный монтаж стоит 30-35 грн.

а в долларах это сколько?

извиняюсь за такой вопрс, но какая себестоимость? включая плату, детали, деньги на проезд до магазина? просто на ебее они по 40-70р с доставкой от 1 шт.

В зависимости от количества закупаемого. Согласен, ради одной-двух платок не стоит заморачиваться. Дешевле готовое у китайцев.

оптом в районе 45руб

Что есть бред?
Это психиатрический термин. Или болезненная ассоциация, возникающая в мозгу оппонента с не адекватным восприятием существующей реальности?
Скорее всего второе имеет более приближенное отношение к вашему посту.
Отправлять в реальный мир существующих вещей вас нет смысла.Поэтому прекращаю общение с вами.

Классный троллинг, возьму на вооружение. Перепрыгнуть со схемотехники на психиатрию не каждый сможет. Спасибо, посмеялся ))
Только на ваши способности и знания в радиоделе это никак не повлияло. Все так же печально…

Какой троллинг?
На оскорбление нужно отвечать тем же.
Кто начал то?

Да мне на ваши оскорбления параллельно.
А вот то, что вы тут пишете ерунду и выдаете ее за верные решения — вовсе не параллельно. Ведь люди-то поверят. Или будете все так же спорить с пеной у рта и доказывать, что светодиоды "в оригинальных оптических приборах" пачками вешают именно так и питают напряжением? )))

Ну это кому как, Лично мне не все равно если в мою сторону выпады, даже виртуальные.
По поводу паралельного включения так и есть! Только питают как раз не напряжением а стабильным током. У немцев такая оптика еще и по кан шине управляется и отдается диагностике. 🙂
Или вы по наивности думаете, что к примеру в мультикристальных светодиодах сд элементы подключены последовательно, да еще и с гасящими резисторами? 🙂
Или как еще один пример в любой кеттайской светодиодной лампочке разве последовательно включены диоды? ( кооперативно — подвальные сборки не в счет конечно.
Повторяю одинаковые по параметрам светодиоды безболезненно можно подключать паралельно и питать пониженным стабильным током.
Ну ели уже и это не аргумент тогда вот хотябы так
avitop.ru/led5.html

Вот именно, что главное тут — "одинаковые по параметрам". Вы же пытаетесь тут протолкнуть, что покупаемые на развалах или в магазинах по 3 копейки китайские светодиоды одинаковы по параметрам и их можно включать толпами в параллель? Они проходят выборку и выбраковку, как Nichia, Avago или пресловутые Cree, которые стоят на порядок выше? Или может проводники на печатной плате, сделанной ЛУТ будут идеально одинаковы? А может быть получится дома на столе взять и спаять друг-с-дружкой кристаллы золотыми волосками без корпуса, как в матрице? Или вернемся в реальный мир и будем выполнять рекомендации производителей и тогда все сразу встанет на свои места? И не нужно будет тут разводить демагогий на тему "идеальной электроники", а просто почитать литературку, даташиты и апноты, которые пишутся не просто так.

PS: На будущее, ради вашего развития — кристаллы в матрицах соединяются как последовательно, так и параллельно. Ток задается внешним драйвером.

Вот блин… Вроде такого и не писал. 🙂
Ведь в че был выпад агрессии?
В том, что вас возмутила озвученная мною реальная возможность параллельного подключения множества светодиодов. А все последующее это как бы ну очень не по взрослому… 🙂
Да и повторюсь, в оригинальной сд оптике светодиоды подключены паралельно и без гасящих резисторов! сразу на драйвер.

Да нет агрессии, я белый и пушистый ))
Не нужно смешивать идеальные недостижимые вещи с реальностью. После слов "сами провода идущие к светодиодам будут выполнять роль токоограничивающих резисторов" масса народу так и сделает, получив в итоге мерцающую через неделю китайскую лампочку. Вопрос — откуда весь форум засран темами "почему мигают светодиоды"?

Ну да ладно… Проехали…
Хотя если считать к примеру шанхайские светодиодные лампочки идеальными изделиями — тогда возможно и так.
И вот в чем прикол вот работает такая лампочка долго и счастливо пока не наступает какое то время и один из Многих светодиодов начинает проморгивать, потом тускнеть, и далее умирать. При попытке заменить этот сд в лампе вообще чехарда начинается, то несколько диодов начинают люто светить очень ярко а все остальные тускло, то наоборот вся лампа перестает работать…
В общем вывод. Светодиоды если и менять в таком включении то только такое же по параметрам, желательно из той же партии. Вот такие они неблагодарные. 🙂

Еще один вопрос — а чего это он вдруг начал промаргивать? Не потому ли, что тока сожрал больше, чем мог переварить? И никто его не ограничил ведь? Да? Понадеялись на "сами провода в роли токоограничивающих резистьров" наверное.
Вот оттуда и все проблемы, что экономим на копейках и попадаем на рубли. Ну или гривны в вашем случае.

Нет. Как правило это дефект технологии.
по поводу проводников в качестве токоограничивающих цепей, таки и это верно, вы ведь даже без калкулятора ожете понять, что при низком напряжении питания и стабильном токе сглаживающий резистор будет иметь значение менее ома, если более точно милиомы. Что вполне сопоставимо с сопротивлением медного проводника печатной платы определенной площади.

Ну тогда мне не о чем больше спорить, раз это деффект технологии. Видимо мне за все годы до сих пор не попался ни один деффектный, а остальные все — неудачники.
Или может я просто запитываю их как положено, а не как "дядюшка Ляо" захотел сэкономить?

Ну это не совсем из экономии делается. паралельно включенные рядом расположенные диоды имеют меньшую термонестабильность, упрощается разработка псб дизайна, и конечно легче следить за током протекающий через такую лампу.

Это экономия. Обычная китайская экономия. Даже при копеешной цене резистора при их объемах производства это уже сумма. А на стабильность они клали с пробором, потому что один хрен они в выигрыше. Ведь лампочку новую у них же купят. У тех, кто может сделать — ничего не горит в диких количествах (я сейчас о производителях). И высокие рассуждения про термонестабильность тут ни при чем. Обычный дикий разброс параметров и в итоге тока, текущего через кристаллы. Не можешь добиться стабильности — питай правильно.

И тем мененее, вопреки законам физики ведь работают китайские устройства. 🙂

Но недолго. Горят, моргают, тухнут.
И это при заявленных-то 50к часов работы.

Ребят да я смотрю у вас тут ДУЭЛЬ?

Уже закончилась я думаю )))
От безделья пообщался немного

Их количество с таким питанием определяется толщиной подводящих дорожек.
К стати в оригинальных сд оптических приборам светодиоды так и включены все паралельно, а не последовательно с токоограничивающим резистором.

Глубокоуважаемый IGR44!
Мы с вами уже сцеплялись разок и я уже давно составил свое мнение о ваших знаниях в этой области. Так что не стоит в очередной раз писать различный бред и выдавать его за правду в последней инстанции. Смешно, ей богу!

PS: Отвечать все же надо на мои комментарии, а не плодить новые ветки. Уважайте других читателей. Тоже уже напоминал об этом.

А что же за такие "мощные smd-светодиоды", что можно запитать их от стабилизатора напряжения не ограничивая ток?

можно.
Если понизить вых. напряжения до 2-3 вольт. В этом случае сами провода идущие к светодиодам будут выполнять роль токоограничивающих резисторов.

"Мы не ищем легких путей"…

Тогда у меня всего 2 вопроса:
1. Сколько светодиодов вы сможете подключить?
2. Все ли они будут равномерно светиться?

Импульсные блоки питания — устройство и ремонт

Сервисный центр Комплэйс выполняет ремонт импульсных блоков питания в самых разных устройствах.

Схема импульсного блока питания

Импульсные блоки питания используются в 90% электронных устройств. Но для ремонта импульсных блоков питания нужно знать основные принципы схемотехники. Поэтому приведем схему типичного импульсного блока питания.

Принципиальная схема импульсного блока питания

Работа импульсного блока питания

Первичная цепь импульсного блока питания

Первичная цепь схемы блока питания расположена до импульсного ферритового трансформатора.

На входе блока расположен предохранитель.

Затем стоит фильтр CLC. Катушка, кстати, используется для подавления синфазных помех. Вслед за фильтром располагается выпрямитель на основе диодного моста и электролитического конденсатора. Для защиты от коротких высоковольтных импульсов после предохранителя параллельно входному конденсатору устанавливают варистор. Сопротивление варистора резко падает при повышенном напряжении. Поэтому весь избыточный ток идет через него в предохранитель, который сгорает, выключая входную цепь.

Защитный диод D0 нужен для того, чтобы предохранить схему блока питания, если выйдет из строя диодный мост. Диод не даст пройти отрицательному напряжению в основную схему. Потому, что откроется и сгорит предохранитель.

За диодом стоит варистор на 4-5 ом для сглаживания резких скачков потребления тока в момент включения. А также для первоначальной зарядки конденсатора C1.

Активные элементы первичной цепи следующие. Коммутационный транзистор Q1 и с ШИМ (широтно импульсный модулятор) контроллер. Транзистор преобразует постоянное выпрямленное напряжение 310В в переменное. Оно преобразуется трансформатором Т1 на вторичной обмотке в пониженное выходное.

И еще — для питания ШИМ-регулятора используется выпрямленное напряжение, снятое с дополнительной обмотки трансформатора.

Работа вторичной цепи импульсного блока питания

Во выходной цепи после трансформатора стоит либо диодный мост, либо 1 диод и CLC фильтр. Он состоит из электролитических конденсаторов и дросселя.

Для стабилизации выходного напряжения используется оптическая обратная связь. Она позволяет развязать выходное и входное напряжение гальванически. В качестве исполнительных элементов обратной связи используется оптопара OC1 и интегральный стабилизатор TL431. Если выходное напряжение после выпрямления превышает напряжение стабилизатора TL431 включается фотодиод. Он включает фототранзистор, управляющий драйвером ШИМ. Регулятор TL431 снижает скважность импульсов или вообще останавливается. Пока напряжение не снизится до порогового.

Ремонт импульсных блоков питания

Неисправности импульсных блоков питания, ремонт

Исходя из схемы импульсного блока питания перейдем к ее ремонту. Возможные неисправности:

Если сгорел варистор и предохранитель на входе или VCR1, то ищем дальше. Потому, что они так просто не горят.
Сгорел диодный мост. Обычно это микросхема. Если есть защитный диод, то и он обычно горит. Нужна их замена.
Испорчен конденсатор C1 на 400В. Редко, но бывает. Часто его неисправность можно выявить по внешнему виду. Но не всегда. Иногда внешне исправный конденсатор оказывается плохим. Например, по внутреннему сопротивлению.
Если сгорел переключающий транзистор, то выпаиваем и проверяем его. При неисправности требуется замена.
Если не работает ШИМ регулятор, то меняем его.
Замыкание, а также обрыв обмоток трансформатора. Шансы на починку минимальны.
Неисправность оптопары — крайне редкий случай.
Неисправность стабилизатора TL431. Для диагностики замеряем сопротивление.
Если КЗ в конденсаторах на выходе блока питания, то выпаиваем и диагностируем тестером.

Примеры ремонта импульсных блоков питания

Например, рассмотрим ремонт импульсного блока питания на несколько напряжений.

ремонт импульсного блока питания в блоке защиты и управления

Неисправность заключалась в в отсутствии на выходе блока выходных напряжений.

Например, в одном блоке питания оказались неисправны два конденсатора 1 и 2 в первичной цепи. Но они не были вздутыми.

На втором не работал ШИМ контроллер.

На вид все конденсаторы на снимке рабочие, но внутреннее сопротивление у них большое. Более того, внутреннее сопротивление ESR конденсатора 2 в кружке оказалось в несколько раз выше номинального. Этот конденсатор стоит в цепи обвязки ШИМ регулятора, поэтому регулятор не работал. Работоспособность блока питания восстановилась только после замены этого конденсатора. Потому что ШИМ заработал.

Ремонт компьютерных блоков питания

Пример ремонта блока питания компьютера. В ремонт поступил дорогой блок питания на 800 Вт. При его включении выбивало защитный автомат.

ремонт компьютерного блока питания

Выяснилось, что короткое замыкание вызывал сгоревший транзистор в первичной цепи питания. Цена ремонта составила 3000 руб.

Имеет смысл чинить только качественные дорогие компьютерные блоки питания. Потому что ремонт БП может оказаться дороже нового.

Цены на ремонт импульсных БП

Цены на ремонт импульсных блоков питания очень отличаются. Дело в том, что существует очень много электрических схем импульсных блоков питания. Особенно много отличий в схемах с PFC (Power Factor Correction, коэффициент коррекции мощности). ЗАС повышает КПД.

Но самое важное — есть ли схема на сгоревший блок питания. Если такая электрическая схема есть в доступе, то ремонт блока питания существенно упрощается.

Стоимость ремонта колеблется от 1000 рублей для простых блоков питания. Но достигает 10000 рублей для сложных дорогих БП. Цена определяется сложностью блока питания. А также сколько элементов в нем сгорело. Если все новые БП одинаковые, то все неисправности разные.

Например, в одном сложном блоке питания вылетело 10 элементов и 3 дорожки. Тем не менее его удалось восстановить, причем цена ремонта составила 8000 рублей. Кстати, сам прибор стоит порядка 1 000 000 рублей. Таких блоков питания в России не продают.

Ремонт ЖК монитора. Замена инвертора подсветки

Ремонт монитора

Монитор персонального компьютера — это основное средство вывода информации. Современные жидкокристаллические мониторы — достаточно сложное электронное оборудование, выход из строя одного из компонентов которого влечёт за собой полный отказ всего устройства. Но если вы столкнулись с проблемами в работе монитора, не спешите нести его на свалку, возможно, ваш монитор ещё можно починить.

Содержание статьи:

Из чего состоит ЖК монитор

В статье Как подключить монитор к блоку питания компьютера мы уже касались темы восстановления работоспособности компьютерного монитора. Сегодня поговорим о другой проблеме, а именно о том, как починить монитор, если на нём не горят лампы подсветки.

CCFL - лампы подсветки монитора

Дело в том, что изображение на ЖК мониторах подсвечивается при помощи специальных устройств:

люминесцентные лампы подсветки монитора расположены по краям корпуса экрана сверху/снизу или справа/слева;
светодиодная подсветка мониторов располагается на задней стенке экрана, либо (реже) по краям его корпуса.

В рамках данной статьи мы будем говорить именно о восстановлении подсветки LCD мониторов на основе люминесцентных (газоразрядных) ламп .
Если одна из таких ламп «перегорает«, то картинка на мониторе будет выглядеть не так ярко, как это было до поломки, цвета будут гораздо тускнее.
Когда в мониторе такого типа выходят из строя сразу все лампы (а их, чаще всего, может быть от двух до четырёх, реже, либо в портативных устройствах — одна лампа подсветки), при включении компьютера может показаться, что изображения на экране просто нет и он полностью вышел из строя. Но если поднести экран к источнику яркого света или посветить на дисплей фонариком, то можно увидеть, что картинка на устройстве присутствует. Особенно хорошо это будет заметно под острым углом и при изменении изображения на экране : при сворачивании/разворачивании окон операционной системы, при перемещении окон по рабочему столу, при воспроизведении видео роликов и так далее.

Платы жидкокристаллического монитора

Давайте рассмотрим, из чего состоит компьютерный монитор.
На картинке мы видим, как устроен монитор, оснащённый встроенным блоком питания, то есть такой монитор, который соединяется с электрической розеткой проводом питания без дополнительных блоков на нём. Монитор без блока питания выглядит аналогично, только у него отсутствует плата питания, а инвертор напрямую соединён с контроллером дисплея.
Контроллер дисплея часто называют скалер, но это не совсем верно, так как, на самом деле понятие скалер гораздо уже:

Итак, сегодня мы не будем разбираться с тем, как провести компонентный ремонт платы монитора, а поговорим о модульном ремонте .

Что такое инвертор подсветки монитора

Если на экране монитора изображение отображается, а подсветки нет, то есть две основные вероятные причины этой проблемы:

неисправность ламп подсветки монитора

В этом случае нам необходимо найти аналогичную подходящую лампу в замен неисправной . Либо, если таковой нет в наличии, можно впаять вместо лампы подсветки резистор подходящей мощности и сопротивления.

неисправность инвертора подсветки монитора

А испортиться в инверторе есть чему: выйти из строя может как простой элемент сопротивления в цепи, так и более сложный. Это могут быть резисторы, транзисторы, конденсаторы, ну и сами высоковольтные трансформаторы. Зачастую, вышедшие из строя детали можно определить по характерным чёрным следам на электронной плате.

ВНИМАНИЕ! Ни в коем случае не допускайте прикосновений к инвертору монитора и к другим платам, если устройство подключено к сети. Напряжение на некоторых элементах монитора может достигать 1500 вольт и даже больше!

Что же делать, если лампы подсветки целы, а изображения на экране всё равно не видно? Возможны две ситуации (напоминаем, что в рамках настоящей статьи мы не рассматриваем тонкости компонентной диагностики и ремонта):

Наш монитор имеет внешний блок питания и отдельную плату инвертора . В таком случае мы просто приобретаем новый инвертор или подходящий б/у и подключаем его к плате контроллера матрицы. Благо, в подавляющем большинстве случаев интерфейсы подключения инвертора универсальны.
Наш монитор оснащён встроенным блоком питания , элементы которого расположены на одной плате с инвертором . Конечно, и в этом случае можно найти аналогичную плату для замены, но мы рассмотрим другой вариант решения проблемы.

Определение контактов соединения инвертора с блоком питания

В первую очередь нам также потребуется найти подходящий инвертор. Купить инвертор можно и в интернет-магазинах, и на барахолках.

Внешний инвертор монитора

Очень простой способ — купить испорченный монитор, коих в интернете очень много. К примеру, ЖК мониторы с диагональю экрана 17» с различными неисправностями продаются рублей за 500, но после недолгого общения с продавцом достаточно часто можно забрать монитор за каких-нибудь 100 рублей. Согласитесь, неплохая альтернатива приобретению нового инвертора за 500-1000 рублей из поднебесной. Разумеется, всегда есть риск, что в купленном мониторе инвертор также окажется испорченным, но тут уж, как говорится, кто не рискует, тот не пьёт шампанского

Теперь нам необходимо определиться с подключением.
Плата инвертора с блоком питания имеет лишь один разъём подключения для коннекта с платой контроллера матрицы. Зная, какие контакты есть на выходе этой платы и платы внешнего инвертора, мы можем соединить их проводами.
Рассматриваем плату монитора ViewSonic с блоком питания и видим там схему контактов разъёма

Схема разъёма внутреннего блока питания монитора

На картинке выше у нас следующая расшифровка разъёма:

два левых контакта +12 отвечают, как видно из обозначения, за подачу плюса;
два средних контакта GND отвечают за массу (или минус);
правый верхний контакт ON/OFF отвечает за подачу сигнала на включение/выключение монитора;
нижний правый контакт BRIG отвечает за управление монитором.

Теперь посмотрим, что у нас есть на выходе с платы внешнего инвертора

Схема разъёма внешнего инвертора монитора

Здесь контакты расположены одним рядом и имеют следующее назначение слева направо:

два контакта GND — это масса (минус);
контакт ADJ — это управление подсветкой;
контакт ON/OFF — включение и выключение подсветки;
два крайних контакта VCC — соответственно, подача плюса.

В нашем случае мы будем соединять попарно одним проводом контакты плюса и массы, и по одному проводу на включение/выключение платы и на управляющий контакт. В идеале, можно на каждый контакт цеплять отдельный провод.

Подключение внешнего инвертора к плате блока питания монитора

Теперь, когда мы определились с контактами на платах, можно приступать к их соединению. Реализовать коннект между платами можно разными способами, наиболее простые из них:

непосредственно с разъёма, подцепив провода к контактам на выходе;
врезавшись в провода, идущие от блока питания к плате контроллера;
подпаяв провода на инвертор к плате питания.

Воспользуемся третьим способом, но, если у вас нет паяльника, то второй вариант в этом случае может быть предпочтительнее.

Припаиваем провода к плате питания монитора

Припаиваем с обратной стороны платы блока питания монитора по проводу к плюсовому, минусовому, управляющему контакту и контакту включения/выключения монитора.
Контакты в обязательном порядке заизолировать друг от друга термоусадочной трубкой на каждый провод или обычной изолентой.

Соединяем провода с разъёмом внешнего инвертора монитора

Теперь от разъёма инвертора отрезаем обратку и попарно соединяем провода с теми, что мы припаяли к плате питания.

провод от +12 к двум проводам контактов VCC;
провод от GND к двум проводам контактов GND платы инвертора;
провод от контакта BRIG соединяем с проводом ADJ;
провода ON/OFF плат соединяем между собой.

Соединения для надёжности и порядка тоже пропаиваем.

Готово, уже можно подключать платы, соединять монитор с компьютером и включать его, проверяя работу.

Сборка монитора после ремонта

Последнее, что хотелось бы отметить в рамках данной статьи — это сборка монитора после замены инвертора .

Дело в том, что под задней крышкой монитора на самом деле не так много места, как может показаться. Внешнему инвертору там просто может не найтись пристанища. Что же делать? Вырезать отверстие в самой крышке? Вовсе не обязательно. Мы можем установить внешний инвертор на место старого, нужно лишь освободить для него пространство. Чтобы это сделать, взглянем на плату блока питания с испорченным инвертором подсветки с обеих сторон:

Выпаиваем ненужные элементы инвертора с платы блока питания монитора

Та часть платы, что выделена на картинке выше, отвечала как раз за работу инвертора. Под некоторыми элементами платы мы можем видеть значительные потемнения, говорящие о выходе из строя этих компонентов. Дабы освободить место в корпусе монитора для внешнего инвертора, мы отпаяем от платы основные компоненты, которые не имеют отношения к блоку питания. Вот что у нас получилось

Внутренний блок питания монитора после выпаивания элементов

Вы можете удалить больше элементов, но в нашем случае и этого вполне достаточно. После выпаивания высоковольтных трансформаторов, катушек, конденсаторов и диодов места для внешнего инвертора подсветки освободилось достаточно.
Внешний инвертор можно прикрепить как к плате, так и к защитному корпусу монитора. Мы закрепим инвертор на хомуты, подсоединим к нему провода от ламп подсветки монитора и соберём всю конструкцию

Корпус монитора после ремонта

Подключаем уже восстановленный монитор к компьютеру и проверяем его работу

Работа восстановленного монитора с рабочей подсветкой

Что ж, данный монитор после ремонта прослужит нам ещё не одну тысячу рабочих часов.
