ANSYS Discovery Live

ANSYS Discovery live – это новая междисциплинарная платформа, которая позволяет инженерам практически мгновенно создавать виртуальные прототипы своих конструкций непосредственно из твердотельных моделей. Разработчики ANSYS объединили опыт, накопленный в процессе создания передовых решателей, позволяя использовать графические ядра видеокарт (GPU), прямое геометрическое моделирование (SpaceClaim) и некоторые дополнительные вещи необходимые для дискретизации. Все это интегрировано в ANSYS SpaceClaim и образует программный продукт под названием ANSYS Discovery live.

Расчет внешней аэродинамики седельного тягача

Сразу после импорта геометрической модели в ANSYS Discovery live, вы определяете, какой тип анализа необходимо провести, указываете граничные условия и ANSYS Discovery live тут же запускает расчет и все это происходит практически налету. Упрощение модели, построение сетки, запуск задачи на счет и отображение результатов выполняется автоматически. Для получения сошедшегося решения может потребоваться всего несколько секунд и после этого вы будете иметь достаточно хорошее приближение, которое поможет понять, как работает ваша конструкция.

Ниже показана схема работы в ANSYS Discovery Live. В данном случае мы закрепляем четыре поверхности и прикладываем силу 596 Н к грани, которая находится в контакте при нажатии рычага тормоза.

ANSYS Discovery live не заменяет ANSYS Mechanical, FLUENT или HFSS. Этот инструмент позволяет инженерам-конструкторам, имеющим мало опыта в проведении численного моделирования, выполнить быстрый анализ «что если…» в процессе проектирования и исследовать множество вариантов для оценки производительности конструкции.

ANSYS Discovery live работает под операционной системой Windows и для его запуска требуется графическая карта NVIDIA (дополнительная информация представлена в конце статьи). На данный момент доступна бета-версия и любой желающий может перейти по ссылке www.ansys.com/discovery и скачать его.

В чем его уникальность?

Продукт ANSYS уникален тем, что он: 1) позволяет решать различную физику используя GPU и 2) полностью интегрирован в SpaceClaim, позволяя проводить прямое геометрическое моделирование. Третий и немаловажный пункт — это то, что Discovery Live является продуктом ANSYS и это означает, что для него будет осуществляться техническая поддержка на достаточно высоком уровне.

Как изменится моделирование?

В отличие от классических продуктов ANSYS, моделирование в Discovery Live занимает намного меньше времени позволяя исследовать модель буквально налету. Это действительно меняет моделирование, так как теперь мы можем быстро изменить геометрию модели, граничные условия и понять, как поведет себя конструкция в начале процесса проектирования.

Демонстрация скорости работы ANSYS Discovery Live

В любом случае инженеры будут и дальше использовать традиционные подходы моделирования для получения более точных результатов и исследования сложных физических процессов, но на раннем этапе мы можем узнать достаточно много, производя различные эксперименты.

Место ANSYS Discovery в процессе проектирования

Это универсальный инструмент?

Это вовсе не универсальный инструмент. Во-первых, это предварительный релиз. Во-вторых, как и у всех бета-версий у данного продукта есть ограничения, и он не так точен, как традиционные подходы. Ясно одно, что ANSYS Discovery Live будет улучшаться с течением времени, но он никогда не будет таким же точным, как более трудоемкие подходы, которые просто имеют бо̀льший функционал.

Текущие возможности моделирования ANSYS Discovery Live

На данный момент Discovery Live поддерживает следующие типы анализа:

• Нестационарное течение жидкости и газа
• Статический анализ прочности
• Стационарный и нестационарный тепловой анализ
• Модальный анализ

Как протестировать ANSYS Discovery Live?

Вы можете скачать и установить ANSYS Discovery Live на свою локальную машину или протестировать его через облачный сервис.

• Прежде всего необходимо перейти по ссылке www.ansys.com/discovery и ознакомится с информацией, представленной на данной странице. Здесь вы можете найти обучающие примеры и описание ANSYS Discovery Live. Для того, чтобы скачать ANSYS Discovery Live необходимо нажать на кнопку Download Now в правой части страницы. Далее необходимо заполнить форму и отправить верификационный код.
• После этого вы можете скачать ANSYS Discovery Live или попробовать его в облачном сервисе.
• Если вы выбрали Start Download, то на ваш компьютер должен загрузиться архив размером более 1Гб. В нем содержаться инструменты прямого геометрического моделирования и решатели CFD/Structural/Thermal, поэтому размер архива достаточно велик.
• После завершения загрузки, разархивируйте папку, запустите исполняемый файл Setup.exe и следуйте инструкциям.
• Если у вас нет подходящей графической карты, на которой можно было бы запустить ANSYS Discovery Live, то используйте облачный сервис нажав на кнопку Cloud Trial Option.

Системные требования

На вашем компьютере обязательно должна быть установлена графическая карта NVIDIA. Согласно информации, которая представлена на сайте ANSYS, предъявляются следующие требования:

ANSYS Discovery Live ориентируется на новейшие технологии GPU, чтобы обеспечить высокую производительность вычислений и визуализацию. Для запуска ANSYS Discovery Live потребуется:

• Видеокарта NVIDIA GPU на базе архитектуры Kepler, Maxwell или Pascal. Видеокарты NVIDIA, выпущенные начиная с 2013 года, построены на одной из этих архитектур.
• На вашей карте должно быть, как минимум 4 Гб видеопамяти (рекомендуется 8 Гб)

Также, пожалуйста, убедитесь, что у вас установлены последние драйверы для видеокарты. Драйверы на NVIDIA доступны по ссылке. Вы также можете просмотреть материалы по тестированию производительности видеокарт. Производительность Discovery live мало зависит от процессора компьютера и количества оперативной памяти. Достаточно иметь 64-разрядный процессор под управлением Windows и 4 Гб оперативной памяти. Вы также можете перейти по ссылке, чтобы при помощи специальной утилиты проверить системные требования. Если у вас нет видеокарты, которая отвечает требованиям, приведенным выше, то Discovery live не будет работать. Однако вы можете попробовать ANSYS Discovery live используя облачный сервис, для которого требуется только интернет-браузер и достаточно быстрое подключение к интернету.

Если вы не знаете есть ли GPU на вашем ноутбуке или рабочей станции, то вы можете зайти на сайт https://www.techpowerup.com/, указать в поиске свою графическую карту (например, у меня на ноутбуке установлена видеокарта NVIDIA GeForce GTX 970M) и посмотреть информацию, представленную на данном сайте. Обратите внимание на раздел Architecture, так как в нем должна быть прописана одна из выше представленных архитектур. В моем случае карта построена на архитектуре Maxwell, т.е. она подходит для запуска ANSYS Discovery live.

Заключение

Итак, давайте резюмируем выше сказанное. Компания ANSYS выпустила новую систему, которая позволяет воспользоваться возможностями параллельных вычислений на GPU. На данный момент, графические карты с GPU распространены достаточно хорошо и установлены на большом количестве машин. Для того, чтобы запустить Discovery Live не обязательно иметь профессиональную графическую карту семейства NVIDIA Quadro, хватит и бюджетной графической карты, которая отвечает вышесказанным требованиям. При этом вы можете получить результаты мгновенно не только для задач прочности, но и для задач CFD, а также тепловых задач.

Поддерживаемые типы анализа в ANSYS Discovery Live

ANSYS Discovery Live построен на основе SpaceClaim, системе которая имеет одни из самых продвинутых инструментов прямого геометрического моделирования. За счет использования данных инструментов, возможно напрямую вносить изменения в форму геометрии и получать мгновенный отклик конструкции. Кроме того, у пользователей имеется возможность работать не только с твердотельной геометрией, но и в равной степени с фасетными моделями.

Будет ли подобная система заменять традиционные инструменты моделирования? Ответ непонятен и пока что сложно предсказать. Я подозреваю, что нет, и пройдут годы, прежде чем это станет возможно. Компания ANSYS создала инструмент, который идеально подходит для моделирования процессов, происходящих на ранних этапах разработки изделия, способный мгновенно производить расчеты и прогнозировать каким образом поведет себя изделие в различных рабочих условиях.

Ansys Discovery

Ansys Discovery – это интерактивная среда проектирования, которая может использоваться любым инженером для разработки и ускоренного вывода на рынок инновационных продуктов. Это стало возможным благодаря простым в использовании инструментам, позволяющим выполнять эффективные и точные расчеты в любой области физики. Даже не эксперт в области численного моделирования может выполнить виртуальную проверку идей и концепций для экспресс-оценки различных вариантов конструкций и анализа эффективности проектируемых изделий.

• Легкий для изучения интерфейс
• Моделирование с высокой точностью на основе флагманских решателей Ansys
• Решение связанных задач
• Моделирование в реальном времени

Ansys Discovery дает быстрые и точные ответы на важнейшие вопросы на самых ранних этапах проектирования. Используя Discovery, вы сможете повысить свою продуктивность и производительность, и исключите из своей работы ожидание результатов моделирования. Discovery позволит вам сосредоточиться на инновациях и изучении новых вариантов конструкции ваших изделий.

• Прочность
• Топологическая оптимизация
• 3D-моделирование
• Связанный расчет – течение жидкости и тепловой анализ.
• Передача данных в Workbench, Mechanical, Fluent
• Связь с CAD-интерфейсами
• Моделирование сеток, фильтров или перфорированных пластин
• Стационарный и нестационарный расчет
• Подготовка геометрической модели к численному моделированию
• Расчет течения жидкости и газа
• Расчет теплового состояния
• Параметризация

Эскизное моделирование ускоряет внедрение инноваций. Отвечая на важные вопросы проектирования на ранних этапах и сокращая труд инженеров и затраты на создание физических прототипов, решения линейки Ansys Discovery позволяют повысить рентабельность инвестиций. Предварительное моделирование сокращает потребности в прототипировании и тестировании, и сводит к минимуму будущие изменения, одновременно повышая внимание к прототипу и идеям его усовершенствования.

Программное обеспечение для трехмерного моделирования Ansys Discovery позволяет инженерам быстро подготавливать модели к моделированию и создавать различные варианты конструкции, при этом быстро изучая различные концепции проектирования с интерактивностью в реальном времени. Предварительное моделирование улучшает понимание поведения конструкции и приводит к более эффективному и высокопроизводительному результату.

Благодаря интерактивному интерфейсу Ansys Discovery возможно провести численное моделирование конструкции за считанные секунды, получив представление о прочности изделия. Доступен и последующий анализ частоты и формы колебаний в процессе изменения в режиме реального времени. Discovery устраняет препятствия, которые ранее мешали инженерам использовать инженерное моделирование. Вместо утомительного и трудоемкого этапа подготовки модели к расчету, Discovery позволяет практически мгновенно получать результаты моделирования после задания нагрузок.

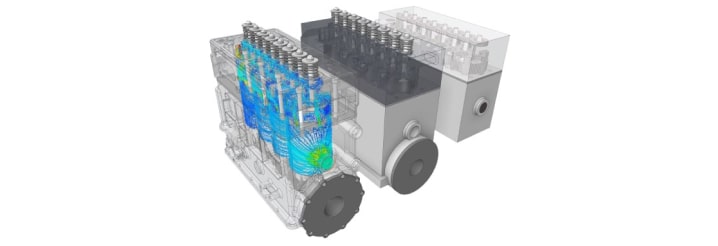

Ansys Discovery позволяет решать, как задачи внешней аэродинамики, так и задачи внутренней гидродинамики. Поддерживается моделирование пористой среды; для более точного моделирования можно использовать решатель Ansys Fluent в среде Discovery, не изменяя модель или рабочий процесс.

Ansys Discovery имеет встроенный инструмент топологической оптимизации, основанный на использовании технологии GPU. Инженеры могут легко оценивать эксплуатацию изделия в широком диапазоне нагрузок, чтобы найти идеальное конструктивное решение. Возможности топологической оптимизации топологии учитывают производственные ограничения и могут быть применены к сложному варианту нагружения, включая ограничение по частотам колебаний, что позволяет применять Discovery для расчета различных сложных конструкций.

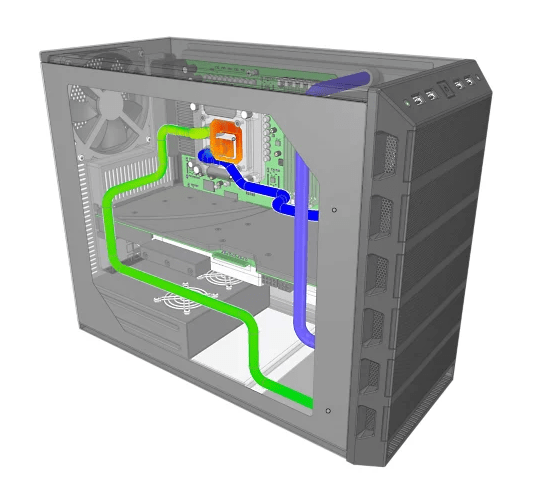

Расчет тепловых потоков и распределения температуры в реальном времени позволяет проверить те или иные конструктивные идеи перед их реализацией. Ansys Discovery позволяет решать тепловую задачу в сопряженной постановке.

Возможность создавать и редактировать геометрию остается критически важной при конструировании и проектировании. Ansys Discovery делает эти инструменты доступными для всего рабочего процесса. Инженеры могут редактировать модель, просматривая результаты, и наблюдать мгновенным обновлением свойств во время численного моделирования. Поддерживается использование ведущих CAD-пакетов без использования дополнительных интерфейсов. Геометрическое моделирование предлагает новый взгляд на скорость моделирования с упором на окончательный результат.

Ansys Discovery предлагает возможность быстрого определения частоты и формы колебаний. Благодаря прямому редактированию геометрии на базе Ansys SpaceClaim, возможно вносить изменения в модель и мгновенно оценивать результат. Проектирование в Discovery ускоряет разработку продукта, помогает избежать задержек и гарантирует, что будет выбрано лучшее решение.

Узнайте лучшее решение для вашего проекта, изучив, как изменения входных параметров геометрии или граничных условий влияют на результаты. Используя параметрическое исследование, определите фронт Парето в Ansys Discovery. Благодаря автоматизации процессов Discovery вы сможете быстро опробовать новые идеи, получить актуальные результаты и лучше понять тенденции и компромиссы, чтобы соответствовать целям проектирования.

Ansys Discovery обеспечивает доступ к широкому набору возможностей 3D-моделирования, включая инструменты геометрического моделирования для очистки, удаления, выделения и редактирования импортированных моделей, а также создания новой геометрии для поддержки рабочих процессов моделирования.

Расчетные возможности Discovery включают решение тепловой и прочностной задач, а также моделирование течения жидкости и газа, топологическую оптимизацию и пост-процессинг. Решение для высокоточного моделирования в Ansys Discovery требует дополнительной лицензии, в зависимости от физики. Чтобы использовать Ansys Mechanical Solver для расчета прочности и решения тепловых задач требуется лицензия Ansys Mechanical Pro . Для моделирования течения жидкости и газа требуется лицензия Ansys CFD Pro.

Очередной Блог О САПР

Просто блог, в котором автор пытается осветить некоторые моменты в области Систем Автоматизированного ПРоектирования (САПР) и рассказать о наболевшем. Это личный блог, на котором высказывается сугубо субъективное видение на действительность, а следовательно с Вашим восприятием действительности может не иметь ничего общего. Тут Вы найдете немного о CAD и CAE (подробнее в тегах-ярлыках)

Страницы

воскресенье, 10 ноября 2019 г.

Открывая жизнь. Или взгляд на Ansys Discovery Live

• открытие,
• находка,
• раскрытие; представление документов в суд
• изобретение

Космической программе и ее достижениям.

Подозреваю, что и без известного «Discovery Channel» не обошлось:

—>—>—>Полностью весь процесс происходил в прямом эфире. Ничего не тестировалось при выключенном экране. Ничего не тестировалось вне эфиров. Все как в «жизни». Не уверен, что многим это будет интересно — но тем не менее, ничего похожего на просторах сети я не видел. Только гламурный шоколадно-ванильный процесс в котором работает всё, ибо примеры выверены.

По итогам я сделал пару предположений, которые потом тоже проверял в прямом эфире. Тут ссылки не привожу, потому что это просто нудный «пиксельхантинг», но если есть желание — в описаниях к видео это есть.

Короткое видео с описанием некоторых выводов о том как работает Ansys Dyscovery Live тут:

Ansys Discovery

Ansys Discovery — это первый инструмент, который объединяет интерактивное физическое моделирование, моделирование с применением флагманских технологий Ansys и прямое 3D-моделирование в едином интерфейсе пользователя. Его применение на ранних этапах проектирования способствует повышению качества изделий и сокращению сроков их разработки.

Ansys Discovery позволяет принимать более обоснованные конструктивные решения, снижая зависимость от скорости получения результатов расчётов традиционными методами.

Встроенный CAD-пакет для прямого 3D-моделирования позволяет быстро дорабатывать конструкторские модели для расчётов, либо создавать новую расчётную геометрию.

Технологии интерактивного моделирования позволяют в режиме реального времени видеть влияние вносимых в конструкцию изменений.

Интеграция с флагманскими расчётными пакетами Ansys обеспечивает проведение уточнённых расчётов в том же графическом интерфейсе.

Возможности ANSYS Discovery

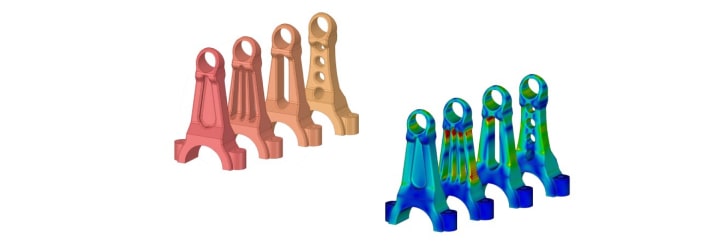

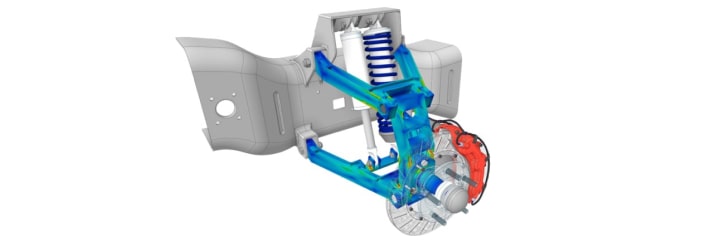

Ansys Discovery позволяет практически мгновенно рассчитывать напряжённо-деформированное состояние конструкции независимо от её сложности. Для проведения уточнённых расчётов (например, с учётом нелинейных свойств материалов) имеется возможность задействовать решатель Ansys Mechanical, не покидая интерфейса Ansys Discovery.

Основные возможности:

• Статический расчёт прочности;
• Модальный анализ, модальный анализ с преднапряжением*;
• Линейные и нелинейные* контакты;
• Большие перемещения*;
• Линейные свойства материалов;
• Шарниры;
• Болтовые соединения с предзатяжкой*;
• Топологическая оптимизация.

*в рамках уточнённого расчёта

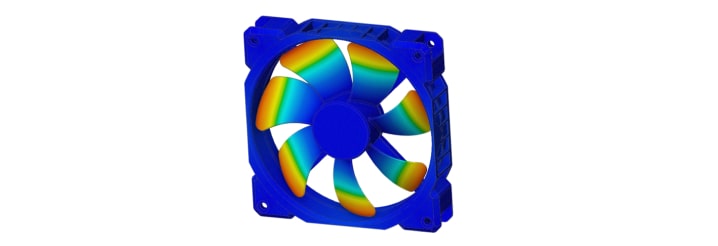

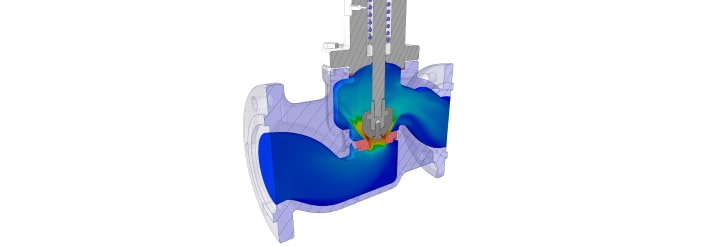

Обеспечивая практически мгновенную визуализацию поля течения при внесении изменений в геометрию или параметры течения, Discovery позволяет за разумное время добиться приемлемых гидравлических или аэродинамических характеристик конструкции. Для проведения уточнённых расчётов имеется возможность задействовать решатель Ansys Fluent, не покидая интерфейса Ansys Discovery.

Основные возможности:

• Стационарный расчёт;
• Нестационарный расчёт;
• Несжимаемая среда;
• Ламинарное или турбулентное течение;
• Однофазное течение;
• Однокомпонентное течение;
• Конвективный перенос тепла и теплопроводность;
• Модель Буссинеска для расчёта естественной конвекции;
• Сопряжённый теплообмен (между текучей средой и твёрдым телом)*.

*в рамках уточнённого расчёта

В Ansys Discovery реализована возможность топологической оптимизации конструкции одновременно для нескольких случаев нагружения по прочностным и вибрационным характеристикам с учётом производственных ограничений.

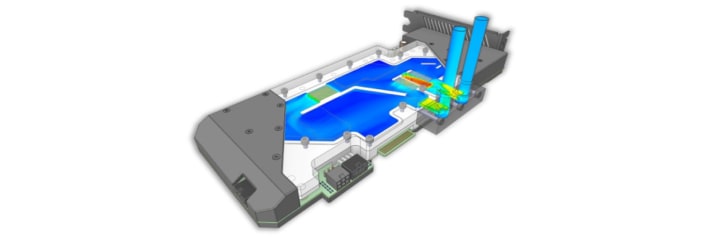

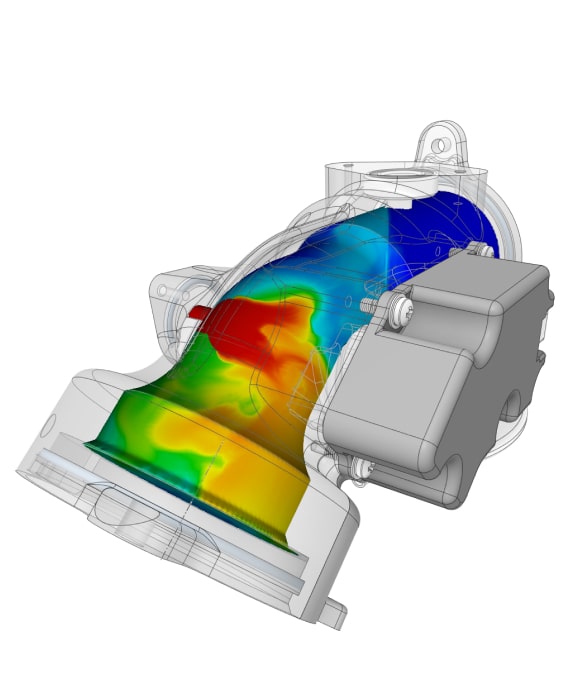

Ansys Discovery позволяет сразу увидеть, как изменится поле температуры или плотности теплового потока при внесении изменений в геометрию, условия теплообмена или свойства материалов. В результате можно провести предварительную проверку множества идей, что способствует повышению надёжности изделия с точки зрения его тепловых режимов.

Основные возможности:

• Стационарный расчёт;
• Нестационарный расчёт;
• Граничные условия I, II и III рода (температура, плотность теплового потока или коэффициент теплоотдачи с температурой внешней среды).

Возможность создавать и изменять геометрию критична при переборе конструктивных решений. В Ansys Discovery эта возможность доступна на всех этапах работы. В частности, можно внести изменение в геометрию модели и сразу увидеть, как это повлияет на структуру течения или прочностные характеристики. Кроме того, возможность импорта геометрии из любого популярного CAD-пакета в „родном“ формате позволяет легко подменять детали при появлении их новых версий.

Возможности:

• Импорт моделей из всех основных CAD-пакетов;
• Создание, изменение и подготовка геометрии к расчёту;
• Извлечение из сборки внешнего или внутреннего объёма для расчёта течения;
• Именованные наборы и параметризация.

Быстрый расчёт собственных форм и частот и возможность сразу увидеть влияние на них вносимых в геометрию изменений делают Ansys Discovery полезным инструментом в оптимизации вибрационных характеристик изделий.

Для автоматического перебора большого количества вариантов конструкции Ansys Discovery позволяет организовывать параметрические исследования, назначая в качестве входных параметров различные геометрические или физические величины.
