Чем можно заменить транзистор rf5305 на другой

Посоветуйте замену FR5305

Задача состоит в усилении коммутационного тока с заявленного 4А до 20А.

В имеющемся реле контроля температуры полевик я вынужден развязывать через дополнительное реле, так как задумал управлять двумя 70 ватными обогревателями для АКБ. Естественно после реле контроля напряжения (только на заведенном двигателе)

Технические характеристики:
Номинальное напряжение, В 10-30
Диапазон измерений -55…+125°C
Дискретность 0,1°C(-9,9?99,9°C) 1°C(остальные значения)

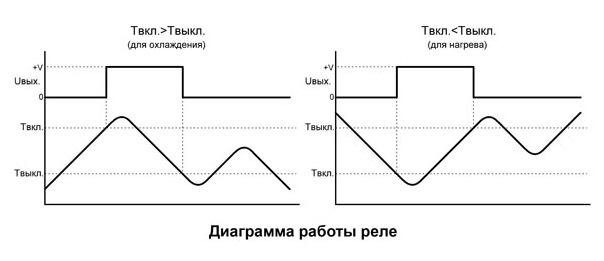

Диапазон установки Твкл./Твыкл. (-55…+125)/(-55…+125)°C
Дискретность установки Твкл./Твыкл. 1°C
Ток коммутации, не более, А 4
Ток потребления, не более, мА 100
Длина провода термодатчика, м 3
Длина соединительных проводов, м 1
Масса не более, г 120
Габаритные размеры, мм 51,5х41,5х12
Размер индикатора, мм 23х14

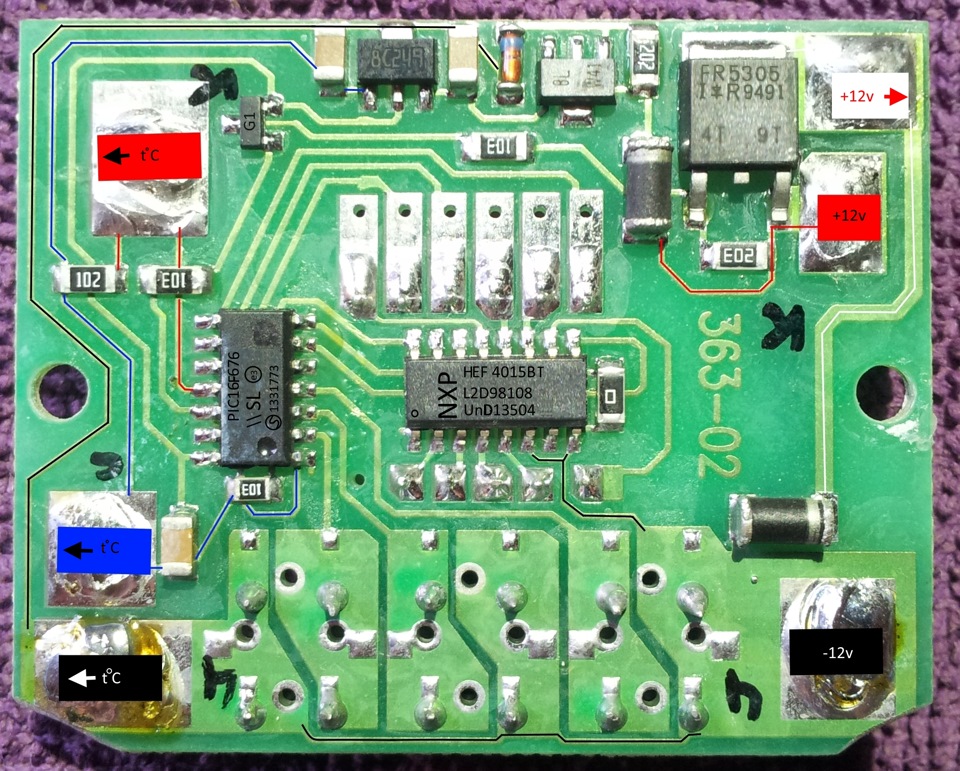

Описание монтажа думаю уже излишне.
Возможна ли замена Мосфета на другой, номинал с коммутациией от 15 до 20А, и если возможно без доп радиатора.
Получается 3 обогрева-пластины в паралель около 6А каждая. Очень не хочется городить лишние реле. Какие возможные выходы из данной ситуации?
Спасибо, за внимание.

Замена транзисторов биполярных и полевых

В данной статье я хочу описать, на какие критерии нужно обращать внимание при подборе замены транзисторам . Надеюсь, статья будет полезной для начинающих радиолюбителей. Постараюсь информацию изложить очень кратко, но достаточно для правильного подбора транзистора при отсутствии аналогичного.

Биполярный и полевой транзистор

Биполярные транзисторы.

Предлагаю оценку и подбор аналога для замены транзистора начинать с анализа схемы – частота, напряжение, ток. Начнем подбор по быстродействию транзистора, то есть рабочей частоте транзистора. При этом граничная fгр. МГц (эта та на которой его коэффициент усиления равен единице) частота транзистора должна быть больше реальной частоты на которой работает устройство, желательно, во много раз. После подбора по частоте, производим выбор по допустимой мощности, иными словами ток коллектора транзистора должен превышать максимальный ток в первичной цепи. Далее подбираем транзистор по допустимому напряжению эмиттер-коллектор, которое также должно превышать максимальное прикладываемое к транзистору напряжение в любой момент времени. Коэффициент усиления: известно, что ток коллектора у биполярного транзистора с током базы связан через параметр h21. Проще говоря, ток коллектора больше тока базы в h21. Из этого можно сделать вывод, что лучше применять транзисторы значение этого параметра у которых как можно больше. Это позволит повысить КПД за счет снижения затрат на управление транзисторами, да и потом, транзистор с большим значением этого параметра проще ввести в режим насыщения. Далее чтобы меньше мощности потерять на транзисторе (при этом он будет меньше греться), нужно чтобы его напряжение насыщения (напряжение коллектор-эмиттер в открытом состоянии) было как можно меньше, ведь мощность выделяемая на транзисторе, равна произведению тока, протекающего через него, и падению напряжения на нем и еще, максимальная мощность рассеяния коллектора (приводится в справочнике) должна быть не меньше реально выделяемой, иначе транзистор не справится (мгновенно выйдет из строя). В статье «Транзисторы для импульсных блоков питания телевизоров. Замена» я уже описывал приемы замены транзисторов .

Полевые транзисторы.

Преимуществ перед биполярными у них много, а самое главное, цена ниже. Наиболее важные преимущества полевых транзисторов, на мой взгляд следующие:

1. Он управляется не током, а напряжением (электрическим полем), это значительно упрощает схему и снижает затрачиваемую на управление мощность.
2. В полевых транзисторах нет неосновных носителей, поэтому они могут переключаться с гораздо более высокой скоростью.
3. Повышенная теплоустойчивость. Рост температуры полевого транзистора при подаче на него напряжения приведет, согласно закону Ома, к увеличению сопротивления открытого транзистора и, соответственно, к уменьшению тока.

Термоустойчивость полевого транзистора помогает разработчику при параллельном соединении приборов для увеличения нагрузочной способности. Можно включать параллельно достаточно большое число полевиков без выравнивающих резисторов в силовых цепях и при этом не опасаться рассиметрирования токов, что очень опасно для биполярных транзисторов. Однако параллельное соединение полевых транзисторов тоже имеет свои особенности.

Что касается подбора транзисторов для замены, то порядок примерно тот же самый, т е быстродействие затем мощность. Напряжение исток-сток также выбирается из тех же соображений, что и для биполярных, максимальный ток стока также выбирается с запасом, здесь это выбрать гораздо проще, т к полевые транзисторы имеют довольно большие допустимые токи стока и их разнообразие очень большое, чего не скажешь про биполярные — биполярные транзисторы с током коллектора больше 20 А, это уже редкость. Полевые транзисторы не имеют напряжения насыщения, у них есть аналогичный параметр — сопротивление открытого канала, у транзисторов с допустимым напряжением до 150 В оно составляет десятки миллиом, у более высоковольтных — омы. Чем меньше значение этого сопротивления, тем ближе параметры транзистора к идеальным и тем меньше потери. Мощность потерь (рассеяния) в открытом состоянии определяется как квадрат тока умноженный на сопротивление открытого канала. Естественно, чем меньше будет это значение, тем меньше будет транзистор греться. Аналог параметра h21 у полевого транзистора это крутизна характеристики. Этот параметр связывает между собой ток стока и напряжение на затворе, иными словами ток стока определяется как произведение напряжения на затворе и крутизны характеристики транзистора. Как правило ключевые транзисторы имеют большую крутизну характеристики. Еще у этого вида транзисторов есть так называемое порговое напряжение на затворе — это минимальное значения управляющего напряжения достаточное для введения транзистора в абсолютно открытый режим (насыщение). При подборе необходимо учитывать, чтобы минимальное напряжение на затворе не было ниже порогового, иначе вся мощность будет выделяться на транзисторе а не на нагрузке, т к он не полностью открыт. Такой режим работы, как правило, транзисторы не выдерживают — после включения выгорают с небольшой (или большой) задержкой. Параметр мощность рассеяния коллектора для биполярного транзистора имеет аналогичный для полевого — мощность рассеяния стока. Параметры абсолютно идентичны.

Активней пользуйтесь справочниками и интернетом, информации по параметрам транзисторов сейчас достаточно.

Транзистор irfz44n: распиновка, схемы, аналоги и как подключить

Полевой МОП-транзистор irfz44n — мощное устройство с кремниевой основой. Он имеет индуцированный нормально закрытый канал, изолированный с помощью затвора. Устройство было специально создано для включения в высокоскоростные низковольтные системы коммутации, источники питания, преобразователи, схемы управления двигателями.

Схема подключения

В кремниевой структуре транзистора есть 2 p-n перехода. Если отпирающее напряжение не подается, нет проходящего тока, транзистор закрыт. При подаче положительного отпирающего напряжения: на затвор «+»и исток «—», электрическое поле приводит к возникновению n-проводимого канала.

Если подать питание на нагрузку, в индуцированном канале начнется движение стокового тока ID.

От уровня напряжения, подаваемого на затвор, зависит число электронов, притягивающихся в область стока-истока, которая расширяется для движения тока. Это может происходить до того, как график линейной и отсечки переключатся между областями. Далее, в области насыщения увеличение показателя тока прекращается.

Рабочий режим (область насыщения) используется для схем усиления. В irfz44n datasheet процедура перехода в данный режим для различных значений V GS может быть показана с помощью графиков стандартных выходных параметров. Увидеть границы области насыщения для mosfet можно на почти горизонтально расположенной к оси напряжения стока-истока линии.

В каких режимах функционирует полевой транзистор

Режим отсечки

Как уже упоминалось, расстояние между стоком и истоком, регулируется затвором. Алгоритм работы транзистора виден в простейшей схеме, управляющей качеством освещения от лампы накаливания. Когда на затворе отсутствует напряжение, он закрыт, и электрический ток через лампу накаливания не течет.

Для управления светом лампы нужна смена напряжения на затворе по отношению к истоку. У нас n-канальный транзистор, поэтому на затвор подается напряжение со знаком “+”. В окончательном виде irfz44n схема выглядит так:

Так каким же должно быть напряжение на затворе, чтобы ток внутри цепи стока-истока был максимальным?

Возьмем стрелочный блок питания irfz44n для регуляции напряжения. Соберем его по схеме и подадим на затвор 1 В. Лампа не загорится. Если же увеличить напряжение до 3,5 В, амперметр покажет появление тока в лампе накаливания. Но она все равно не загорится, так как такой силы тока не хватает для накала вольфрамовой нити.

Режим активной работы irfz44n

Напряжение в районе 3,5 В частично приоткрывает транзистор. Этот показатель отличается у разных видов полевиков и находится в пределах 0,5-5 В. В даташит этот показатель именуют Gate threshold voltage (предельное напряжение затвора).

Если плавно регулировать величину канала устройства, повышая напряжение, поданное на затвор, становится видно постепенное накаливание нити лампы. Корректируя уровень напряжения, можно создать необходимый уровень освещения. Это и объясняет название данного режима — активный. При нем сопротивление индуцируемого канала транзистора меняется, согласно напряжению на затворе.

В результате активной работы устройство может перегреться. Поэтому необходимо пользоваться охлаждающим радиатором, рассеивающим тепло в окружающую среду.

Режим насыщения irfz44n

Для полного открытия полевого транзистора требуется подача напряжения до того момента, пока лампа не станет гореть на уровне всего канала. В данном режиме сопротивление канала стока-истока находится в минимуме и почти не сопротивляется течению электрического тока.

Примечательно, что само устройство в данном случае не нагревается. Это можно объяснить формулой: P= I2C R. При сопротивлении, равном каким-то сотым долям ома транзистору просто не с чего нагреваться.

Так что, самые мягкие режимы для полевика — это полное открытие или закрытие канала. Если он закрыт, сопротивление канала стремится к бесконечности, а ток, проходящих через него, минимален по закону Ома. Если подставить эти значения в формулу выше, будет понятно, что рассеянная мощность приближается к нулю.

Главные характеристики irfz44n

Полный список параметров транзистора не приведен в даташит, поскольку он может потребоваться лишь специалистам по разработке. Большинству даже опытных пользователей нужно знать лишь часть характеристик для включения irfz44n устройства в различные электронные схемы.

При температуре не более 25 градусов транзистор имеет следующие ключевые параметры:

1. Наибольшее напряжение стока-истока — 55 Вольт.
2. Наибольший ток стока — 49 Ампер.
3. Сопротивление проводного канала стока-истока — 5 микроОм.
4. Рассеивающаяся мощность — 94 Ватт.

В ряде технических описаний наименование mosfet irfz44n транзистора с изоляцией затвора начинается с аббревиатуры МДП, что обозначает:

1. Металл. .
2. Полупроводник.

У этих устройств может быть 2 вида каналов:

• встроенный;
• индуцированный.

Эти полупроводниковые приборы обладают затвором, разделенным с кремниевой подложкой тончайшей прослойкой диэлектрического материала. Его толщина около 0,1 мкм.

Распиновка irfz44n

Больше всего rfz44n распространен в корпусе ТО220 из пластика с отверстием для винта, который входит в дискретные полевые транзисторы с высокой мощностью. Вид цоколевки irfz44n с «фасада» таков:

1. С левой стороны — затвор.
2. С правой — исток.
3. Центральный канал — это сток, который электрически соединен с вмонтированным в корпус радиатором.

Под брендом IR выпускаются варианты с корпусами D2PAK и ТО-262, с таким же назначением выводов, как у ТО-220.

Маркировка irfz44n

Приставка irf свидетельствует о том, что устройства производят на предприятиях, относящихся к компании International Rectifier (США). 14 лет назад году ее сотрудники продали технологии изготовления Vishay Intertechnology, а еще через 8 лет IR присоединилась к Infineon Technologies. Сегодня детали с такой же приставкой в названии выпускает ряд ещё нескольких независимых предприятий.

Некоторые технические описания устройства содержат в конце маркировки символы PbF, что в расшифровке означает plumbum free — бессвинцовый метод производства транзисторов. Он становится популярен во многих странах, так как многие химические соединения, вредные для экологии и для здоровья людей, на сегодняшний день запрещены к применению.

В даташит оригинала упоминается фирменная HEXFET-технология производства, созданная International Rectifier Corporation. Благодаря ей серьезно уменьшается сопротивление электронных деталей и температура нагрева во время их работы. Она же делает необязательным использование радиатора-охладителя.

IRFZ44N от производителя IR, имеющие структуру HEXFET, обладают самым низким сопротивлением стока-истока в 17,5 мОм. В техническом описании к этим устройствам есть отметка Power MOSFET. Она означает, что данные транзисторы — это мощные полупроводниковые приборы.

Аналоги

Стопроцентной замены irfz44n нет, но есть несколько транзисторов, схожих с ними в описании и параметрах. Среди них:

• IRFZ44E.
• IRFZ46N.
• IRFZ45.
• IRFZ40.
• BUZ102.
• IRLZ44Z.
• STP45NF06.
• HUF75329P3. .

Среди российских аналогов — КП723 и КП812А1. Они работают при чуть меньшей температуре, ниже 150 градусов.

Изготовители

Можно найти русскоязычный перевод DataSheet irfz44n, но более точная информация дана в англоязычной версии изготовителя. Основными производителями радиоэлектронных элементов являются:

1. Infineon Technologies (брэнд International Rectifier).
2. Philips Semiconductors.
3. INCHANGE Semiconductor.
4. Leshan Radio Company.

Способы проверки irfz44n

Простая проверка полевого транзистора заключается в действиях по схеме.

Полевые транзисторы широко используются в современной технике, например, блоках питания, контроллерах напряжения компьютеров и других электронных девайсов, а также бытовой техники. Это и стиральные машины, и кофемолки, и осветители. Приборы часто выходят из строя, и в этих случаях нужно выявить, а затем устранить конкретную неполадку. Поэтому знать способы проверки транзисторов — обязательно.

Подключите черный щуп к стоку, а красный — к истоку. На дисплее высветится показатель перехода вмонтированного встречно расположенного диода. Запишите его. Отстраните красный щуп от истока и дотроньтесь им до затвора. Это способ частичного открытия полевика.

Верните красный щуп в прежнюю позицию (к истоку). Посмотрите на уровень перехода, он чуть снизился при открытии транзистора. Перенесите черный щуп со стока к затвору, и тем самым закройте транзистор. Верните его обратно и понаблюдайте за изменениями показателя перехода при полном закрытии irfz44n.

У затвора рабочего полевого транзистора должно быть сопротивление, приближенное к бесконечности.

По такой схеме проверяются n-канальные устройства, p-канальные тоже, но с щупами другой полярности.

Проверять мосфет-транзисторы можно и по небольшим схемам, к которым их подключают. Это быстрый и точный метод. Но если проверки устройства требуются нечасто, или у вас нет возможности собирать схемы, то способ с мультиметром — идеальное решение.

irfz44n — это относительно современная группа транзисторов, которые управляются не с помощью электричества, как в случае с биполярными устройствами, а посредством напряжения — то есть поля. Этим и объясняется аббревиатура MOSFET. Проверка транзистора указанным способом помогает понять, какая именно деталь вышла из строя.

Схемы включения

Полевики подключаются 3 основными способами, где есть общий:

1. Сток — ОС.
2. Исток — ОИ.
3. Затвор — ОЗ.

Практика показывает, что усилительные каскады обычно включают вторую схему, по аналогии с биполярными транзисторами. ОИ серьезно усиливает мощность, но каскад с такой схемой имеет низкие частоты. Причина этому — существенная входная емкость затвора-истока.

Проверка полевого транзистора с помощью транзистометра

Это недорогое и довольно примитивное китайское устройство есть почти у всех, кто разбирается в электронике. Проверка с его помощью очень проста.

Вставьте проверяемое устройство в «кроватку» и нажмите объемную кнопку зеленого цвета. Прибор тут же выдаст результат, что перед вами n-канальный полевик типа МОП. Он же установит, как расположены выводы устройства, какова емкость затвора, каково максимальное напряжение при открытии. Иными словами, транзистометр — это просто чудо-прибор.

Безопасность при эксплуатации полевых транзисторов

Все варианты полевиков, не важно, имеют они p-n переходы, или это МОП-варианты, сильно подвержены влиянию перегрузок электричеством на затворах. Прежде всего, это относится к электростатике, которая накапливается в организме людей и устройствах для измерения разных величин.

Недопустимые значения электростатики для irfz44n — это 50-100 В. При управляющем p-n переходе — это 250 В. Работая с таким транзистором, необходимо заземлиться с помощью антистатического браслета, либо взять руками открытую батарею до прикосновения к устройству.

В ряде экземпляров полевиков есть встроенные для защиты частицы. Они называются стабилитронами. Их встраивают между затвором и истоком. Они должны защищать от электростатического заряда, но она не дает гарантии на 100%, и перестраховка необходима.

Желательно провести заземление измерительной и паяльной аппаратуры. Сегодня это происходит в автоматическом режиме с помощью розеток европейского типа, так как они оснащены заземляющими проводниками.

Преимущества полевых транзисторов

Первый плюс устройства — управление посредством электрополя, а не тока. Это делает схему проще и уменьшает мощность, которая затрачивается на управление.

Второй — в присутствии не только основных, но и второстепенных носителей электрического тока. Это дает прибору время рассасывания, и оно задерживает выключение устройства.

Третий — повышенная температурная устойчивость. Когда на транзистор подается напряжение, его температура возрастает, по закону Ома увеличивается и сопротивление. А значит, уменьшается и сила тока.

С биполярными транзисторами все сложнее, там при возрастании температуры увеличивается и число ампер. А значит, такие транзисторы не термоустойчивы. Есть вероятность опасного разогрева внутри них, который приводит к поломке. А термоустойчивость полевиков увеличивает нагрузочную способность при параллельной схеме соединения устройств.

Где приобрести irfz44n

Транзистор irfz44n купить можно в любом магазине радиоэлектронике, либо с доставкой из интернет-магазина АлиЭкспресс по ссылке .
