Предметный столик микроскопа. Часть1
В конструкцию микроскопа входит предметный столик, где располагаются препараты для исследования (обычно на предметном стекле). Предметные столики часто оснащаются механичными приспособлениями для фиксации предметных стекол и плавного сдвига препарат вперед назад, а также вправо влево.
Предметные столика микроскопа классифицируются согласно функциональности и конструкции. Предметный столик наиболее простой конструкции имеет прямоугольную или квадратную форму и имеет несколько зажимов для фиксации предметных стекол.

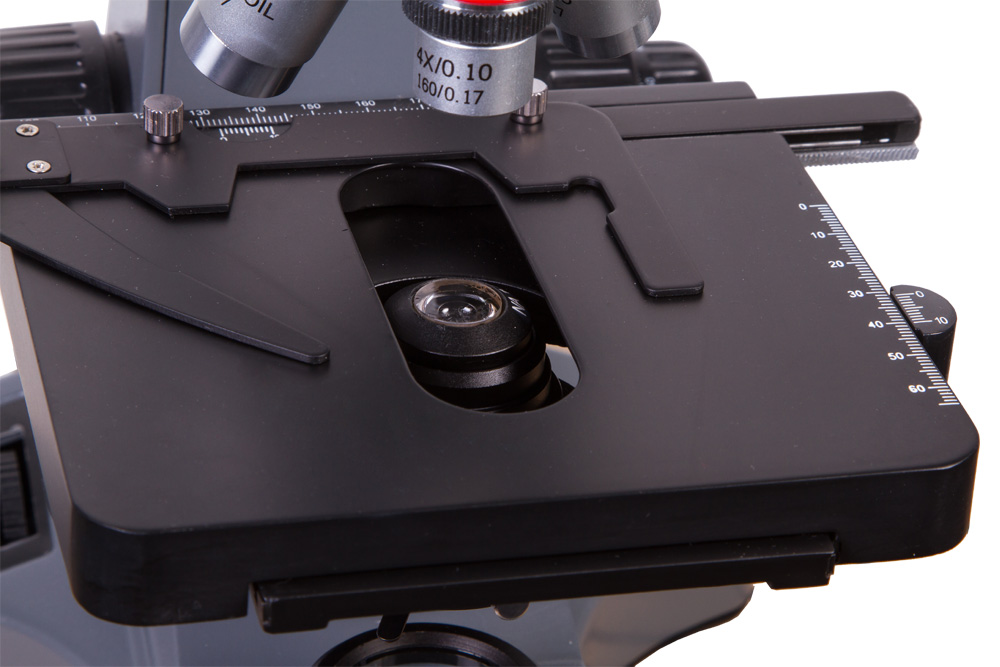

Типичный прямоугольный столик с устройством контроля над поступательным движением предметного стекла представлен на фото 2. Предметные столики микроскопа данной конструкции носят название подвижной столик.
Справа подвижного столика находится головка регулятора — коаксиальная рукоятка, которая позволяет регулировать движение предметного стекла по оси Х (вправо и влево) и по оси У (вперед и назад), что позволяет микроскописту исследовать все предметное стекло, которое надежно фиксировано держателями. Существуют модели микроскопов, у которых головка регулятора находится слева
На препаратном столике по центру расположено отверстие овальной формы, которое пропускает луч света, идущий от конденсора. Столик оснащается фиксатором, который закрепляет выбранную позицию по отношению к оси конденсора. Градированные шкалы позволяют позиционировать препарат и отмечать важные детали на препарате, а также легко вернуться в необходимую область для дополнительного исследования и фотографирования.
Простой предметный столик микроскопа показан на фото1. Данный предметный столик имеет круглое отверстие для проходящего луча конденсора, два держателя для исследуемого препарата. Предметный столик оснащен фиксатором, который закрепляет позицию предметного столика. Конструкция данного столика очень практична для быстрой и массовой проверки препаратов, но плоха при объективах высокого разрешения и детальных исследованиях.
Высокое разрешение и небольшая амплитуда движения закрепленного слайда, как правило, мешают исследовать зоны интереса, затрудняет передвижение препарата и удлиняет время исследования. Следует отметить, что размер простого столика значительно меньше в сравнении с подвижным столиком. Это объясняется тем, что механическая часть столика должна осуществлять движение препарата по двум горизонтальным осям.
Конденсоры
Предметным столиком называют поверхность в конструкции микроскопа, на которой устанавливается и крепится в определенном положении микроскопический препарат. Предметные столики в различных моделях микроскопах могут различаться по своей конструкции и обеспечивать движение препарата по вертикали или горизонтали или поворот на определенный угол.
Итак, в зависимости от своей конструкции все предметные столики можно разделить на две больше группы: подвижные и неподвижные.
Неподвижные предметные столики. Это наиболее примитивные по своей конструкции предметные столики, которые используются в детских и школьных микроскопах. При этом движение микроскопического аппарата осуществляется вручную наблюдающим. При использовании подобных столиков, как правило, имеют место быть небольшие допуски на перпендикулярность и параллельность рабочей поверхности, что выражается в некачественной картинке (например, наблюдается неравномерная резкость). Однако подобные столики отличаются низкой ценой и доступностью, поэтому весьма распространены для использования в учебных целях.
Подвижные предметные столики. Такие столики имеют уже более сложную конструкцию, в которой минимум две составные части перемещаются. Благодаря такому строению предметные столики обеспечивают движение препарата по осям или поворот на некий угол. В зависимости от способа движения подвижные предметные столики подразделяются на следующие подгруппы: координатные, поворотные и вращающиеся.
Координатные предметные столики. С помощью данных столиков можно осуществлять движение препарата по двум осям (для точности перемещения столики оборудованы координатной шкалой и нониусом ) с помощью специальной рукоятки или электродвигателя (так называемые, сканирующие столики). Последние могут оборудованы специальным джойстиком управления (в цифровом микроскопе управление осуществляется с помощью компьютерной программы). Координатное перемещение обычно указывается следующим обозначением: например, 120 x 100 мм.
Поворотные предметные столики. Данные столики дают возможность повернуть координатный стол на некоторый угол. Обозначение для поворотного столика будет выглядеть так: 75 х 50/240°, где первые два числа обозначают координатное перемещение, а третье значение — это угол поворота.
Вращающиеся предметные столики. Вращающиеся столики используются в поляризационных микроскопах. Такой столик оборудован специальным вращающимся диском, а также специальным стопорным винтом для фиксации положения через каждые 30° — 45°. В обозначении подобных столиков, как правило, присутствует маркировка «Pol» (для поляризационных исследований).
Автор: Галетич Юлия
Дата публикации: 18.11.2011
Перепечатка без активной ссылки запрещена
Большая Энциклопедия Нефти и Газа
Предметный столик микроскопа предназначен для установки объекта. В столике имеется отверстие для освещения ( если объектив расположен над столиком) или для наблюдения ( если объектив находится под столиком) препарата. Простейшим столиком служит плата, прикрепленная к штативу. Такой столик применяют при работе со слабыми объективами на простейших микроскопах. [2]
Предметный столик микроскопа служит для установки и перемещения препарата в горизонтальной плоскости. [4]
Предметные столики микроскопов отличаются большим разнообразием: от простейшего прямоугольного плоского до сложнейшего столика Федорова, позволяющего поворачивать препарат вокруг нескольких осей. [5]
На предметный столик микроскопа помещают стандартный объект-микрометр, а в тубус микроскопа устанавливают измерительный окуляр с сеткой. Перемещением глазной линзы добиваются резкого изображения штрихов сетки окуляра в поле зрения. [7]
На предметный столик микроскопа помещают между скрещенными, николями кварцевую пластинку так, чтобы она имела наиболее интенсивную окраску. Для этого, вращая столик микроскопа с пластинкой, предварительно находят положение наибольшего затемнения поля зрения, а затем поворачиват столик микроскопа на 45 против часовой стрелки. Вводят в прорезь 5 кварцевый клин и наблюдают получающееся изменение интерференционных окрасок при движении клина: они или падают до черной или повышаются в порядке шкалы Ньютона. Во втором случае столик следует повернуть на 90, и тогда компенсация разности хода ( получение затемнения) может быть достигнута без труда. Зная толщину клина для окраски соответствующего порядка ( погашенной при наложении на пластинку), находят искомую толщину пластинки по таблице интерференционных окрасок при скрещенных и параллельных николях. [8]
На предметный столик микроскопа кладется пластинка с двумя неглубокими метками-штрихами, нанесенными крестообразно на обеих поверхностях пластинки. [9]
На предметный столик микроскопа кладется препарат, хорошо рассеивающий свет. [10]
На предметный столик микроскопа помещают плоское стекло 11, на которое нанесена крупная каппя почти насыщенного раствора соли. [11]
На предметный столик микроскопа помещают сухую камеру, дно которой застеклено так, чтобы в центре оставалась щель шириной около 5 мм. Камера должна быть покрыта крышкой из термоустойчивого стекла, передняя и задняя стенки не застеклены. В зажиме левого манипулятора крепят платиновую чашечку, вводят ее в камеру, располагая над щелью в дне. В зажиме правого манипулятора крепят стеклянное поршневое устройство. [12]
Перемещением предметного столика микроскопа шлиф прижимается к алмазной квадратной пирамиде А до тех пор, пока шайба стержня / отойдет от корпуса. Этот момент отмечается сигнальной электрической лампочкой. Пружина 2 прижимает шайбу к корпусу с силой 25 или 50 г. После вдавливания приспособление заменяется объективом, и величина отпечатка измеряется окуляр-микрометром. [13]
Устройство предметного столика микроскопа в основном сходно с соответствующим устройством, описанным Бенедетти-Пихлером [3] для проведения качественного ультрамикроанализа. [15]
Предметный столик микроскопа – что это и зачем он нужен?
Предметный столик – один из самых важных элементов микроскопа. Это полочка небольшого размера, на которую кладут образцы для исследований. Столик расположен прямо под объективом оптического прибора, рядом с системой освещения. Предметный столик микроскопа может быть подвижным и неподвижным, с препаратодержателями или препаратоводителем, съемный и несъемный. В этой статье мы расскажем о самых часто встречающихся моделях и нюансах использования этого аксессуара.
Освещение предметного столика микроскопа
Предметный столик и осветительная система – это два независимых друг от друга элемента конструкции микроскопа. Освещение предметного столика в зависимости от размещения осветителя бывает трех видов: верхнее, нижнее и комбинированное (столик освещается сразу с двух сторон). От этого зависит то, какие объекты вы сможете наблюдать, – прозрачные, непрозрачные или полупрозрачные. С предметным столиком связан еще один элемент осветительной системы – диафрагма. Иногда она бывает выполнена в виде диска с отверстиями, но чаще на микроскопы устанавливают ирисовую диафрагму. Она позволяет регулировать размер светового пучка, идущего от источника освещения. Диафрагма обычно встраивается внутрь предметного столика или помещается прямо под ним.
Аксессуары предметного столика
Как известно, на предметный столик любого микроскопа устанавливают образцы для исследований. Чтобы микропрепараты не смещались во время наблюдений, их фиксируют при помощи препаратодержателей – специальных подпружиненных «лапок». Обычно их делают из металла, но на детских моделях можно встретить и пластиковые держатели. В профессиональных микроскопах препаратодержатели обычно заменяют на препаратоводители. У этих аксессуаров есть не только «лапки», но и измерительные шкалы, а также ручки регулировки. С помощью препаратоводителя можно перемещать образец по предметному столику и определять линейные размеры изучаемых структур.
Дополнительные возможности
Различают подвижные и неподвижные предметные столики. Но нельзя сказать, что одна конструкция лучше или хуже другой. Тип конструкции указывает только на способ фокусировки микроскопа. Если столик подвижен – фокусировка осуществляется путем его перемещения по вертикали. При неподвижном предметном столике двигается уже окулярная головка, а столик остается на месте.
Некоторые модели микроскопов позволяют снимать предметный столик и заменять его на другой, например самодельный столик для микроскопа. Однако нам сложно сказать, в каких ситуациях такая замена будет целесообразна. Самая распространенная причина замены столика – его поломка, но это случается нечасто. Мы рекомендуем использовать только заводские элементы конструкции микроскопа.
Микроскопы с разными видами предметных столиков вы можете найти в этом разделе.
