Подключение вилки для плиты или варочной поверхности
Варочная поверхность или электрическая плита — это, чаще всего, наиболее энергоемкое электрооборудование в любой квартире. В среднем, потребляемая ими мощность составляет 7-8 кВт, что соответствует току 32-38А, поэтому стандартная, привычная всем, вилка Schuko (см. изображение ниже) для подключения к сети не подходит, ведь она рассчитана на ток 16А-25А.
Кроме того, силовая вилка для подключения варочной панели или плиты к сети, должна поддерживать кабели или провода большого сечения — 4-6 мм.кв. Достаточно подробно о выборе сечения электропроводки для плиты на кухне мы говорили ЗДЕСЬ , обязательно изучите этот материал, прежде чем читать дальше.
В настоящее время существует несколько различных разновидностей бытовых розеток и вилок соответствующих этим требованиям. У нас в стране, для подключения электрической плиты или варочной панели, принято использовать разъем РШ/ВШ–32. (см. изображение ниже)
Такая связка вилка с розеткой существует как для подключения к однофазной сети -220В, так и для использования двух- или трехфазной сети. Многие модели электрический плит, с магазина, идут именно с такой вилкой, нередко в комплекте так же имеется и соответствующая розетка.
Крайне рекомендую, использовать для подключения именно готовый комплект, бывает, что силовая вилка одного производителя, неподходит к розетке другого.
В продаже, чаще всего, встречаются два вида вилок для плиты, черные — выполненные из карболита и белые — пластиковые. Белые, как ни странно, более качественные, но и стоят они дороже. Хотя внутри и конструктивно они идентичны и подключаются одинаково.
Схема подключения вилки для плиты
В первую очередь, давайте рассмотрим схему подключения такой вилки. Как вы уже могли заметить, подключить её к розетке можно лишь в одном положении, а значит в каждую из клемм нужно подключить провода в определённом порядке.
подключение силовой вилки к электроплите или варочной панели
Давайте теперь рассмотрим процесс подключения однофазной силовой вилки к шнуру электроплиты или варочной, на примере белой пластиковой вилки, модели ВШ20-у-32А/250 .
В первою очередь необходимо разобрать вилку , для этого откручиваем единственный крепежный винт, расположенный в центре корпуса.
Штекер состоит из двух основных частей, задней крышки и основания, на котором располагаются клеммы для подключения проводов.
Прокладываем в механизм разъема провод, в данном случае для подключения плиты используется провод соединительный ПВС 3х6 (3 жилы по 6мм.кв каждая). Зажимаем его скобой, затягивая два винта на лицевой панели, как на изображении ниже.
Подготавливаем провода , снимаем внешнюю изоляцию и зачищаем жилы, примерно на 10мм.
Закрепляем провода согласно схеме подключения , в клеммах вилки.
Так как используется многожильный провод ПВС, будет нелишним обжать жилы наконечниками НШВИ.
Соблюдайте аккуратность как при прокладывании проводов внутри вилки, так и при их подключении, от этого напрямую зависит надежность и долговечность соединений.
Если же у вас нет возможности обжать провода, подключайте так, скрутив жилы проводника, чтобы они не вылезали из клемм.
Теперь, когда провода надежно затянуты в клеммах, собираем корпус вилки и затягиваем центральный крепежный болт.
На этом подключение вилки завершено и если второй конец провода уже подсоединен к плите или варочной поверхности, можно включать его розетку .
Если у вас остались вопросы о выборе или подключении вилки плиты или варочной, оставляйте в комментариях к статье, обязательно всем отвечу.
Виды, устройство, технические нормы и правила подключения силовой розетки

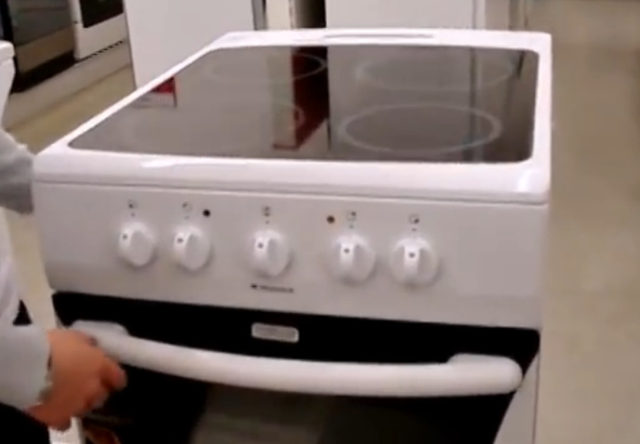

Покупка новой плиты приносит особую радость хозяйке. Особенно, если у нее есть масса новых, пока еще неизведанных, функций. Но возникает вопрос о подключении – здесь предстоит учесть массу нюансов. Для такого мощного потребителя электричества понадобится специальная розетка для электроплиты. Устанавливать ее нужно на отдельную линию, предназначенную только для подключения агрегата.
Виды силовых розеток для электроплиты
Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.
Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.
Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.
Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока
Розетка для варочной панели и духового шкафа
Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.
По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.
По способу монтажа выделяют силовые розетки:
-для открытой установки;
Если ее предстоит устанавливать за плитой, плотно стоящей у стены,то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.
Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть
Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.
Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.
Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.
Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой .
Как устроена силовая розетка
Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия
Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения
Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.
Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки. Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.
Правила установки розетки для электроплиты
Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь подключить розетку и саму плиту. Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.
Подготовка к установке силовой розетки
Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.
Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины
Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.
Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай
Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники. Для однофазной сети используется трехжильный провод диаметром 6 мм2, а для трехфазной – пятижильный, но меньшим диаметром.
При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки
Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить устройство защитного отключения на 40 А.
УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети
Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.
При выборе силовой розетки следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.
Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель
Силовая розетка: где расположить
При выборе места расположения точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.
Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения
Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах: под мойкой; за стиральной машинкой; посудомоечной машиной. Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.
Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик
Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.
Правильное подключение силовой розетки
Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.
Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой
Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.
В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.
Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки. Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному.
Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.
Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы
Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.
После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.
Варианты подключения силовой вилки
Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.
Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:
Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке. Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.
С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода
Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.
В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения. Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:
-на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
-между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
-заземляющий желто-зеленый провод присоединяется на клемму РЕ.
Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди. Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.
Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.
Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов
В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.
Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.
Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами
Подробная фотоинструкция по подключению по однофазной схеме
Начать следует с подготовки инструментов и материала.
Следующий этап — подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.
После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку
Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.
На этом установка силовой розетки и подключение электроплиты считаются законченными.
Подключение плиты без розетки
Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.
В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки. Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.
Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками
Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.
Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.
В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.
В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.
Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно
Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.
Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.
Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.
Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает
Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки
Замена вилки на бытовом электроприборе своими руками
Все бытовые электроприборы объединяет наличие штепсельной вилки. Этот элемент служит для передачи электричества от сети 220 В к вашему устройству. Иногда штепсели выходят из строя. В такой ситуации понадобится разобраться, как заменить вилку на проводе.
Какие бывают вилки
Перед заменой штепселя необходимо выяснить его разновидность. Есть устройства, в которых допустимо применять только вилки с заземлением. Например, стиральные машины, микроволновые печи, утюги. В других аппаратах подойдет простой штепсель без третьего контакта.
В зависимости от строения, максимального тока и наличия заземления, вилки условно подразделяются на следующие виды:
- разборные модели;
- неразборные;
- с заземлением;
- без заземления;
- обычные;
- соответствующие евростандарту.
Устройство
Большинство штепселей обладают стандартной конструкцией. Они состоят из диэлектрического корпуса и металлических штырей. В современных моделях, соответствующих евростандарту, предусмотрен дополнительный заземляющий контакт. Подобные модели обычно обладают неразборным корпусом. Вилки советского образца, как правило, разборные. Однако у них отсутствует заземление. Это резко сужает список устройств, на которых их можно использовать.
Неразборные вилки
Неразборные модели выполняются посредством литьевой технологии. Их часто можно встретить на удлинителях. При изготовлении к проводящим штырям подключается электрический кабель. Затем полученная конструкция заливается жидкой пластиковой массой. Иногда используются резиноподобные гибкие составы.
В результате образуется монолитная конструкция. Она полностью герметична, поэтому ей не страшна влажная среда. Такой штепсель не получится разобрать, чтобы потом им можно было пользоваться.
Разборные вилки с заземлением
Разборные вилки с третьим заземляющим контактом доступны практически в любом магазине электротоваров. Они соответствуют европейским требованиям безопасности и допускают подключение заземляющего провода.
Эти штепсели продаются в собранном виде. Ориентировочная цена составляет 100-200 рублей. Они универсальны. Их можно устанавливать на любую бытовую технику. Часто эти модели обладают кольцом для пальца, позволяющим удобно извлекать их из розеток.
Разборная C1-B
С приходом евростандартов штепсели C1-B потеряли актуальность. Их конструкция знакома каждому электрику. Вилка C1-B подойдет для устройств с малой мощностью. Например, для вентилятора или настольной лампы.
Вилка С1-B состоит из разборного пластикового корпуса, латунных проводящих штырей и пары винтов. Иногда она дополняется крепежом для фиксации кабеля. Корпус состоит из 2 почти одинаковых половинок. Они отличаются наличием отверстий для крепления проводящих штырей. В одной половинке отверстия есть, в другой нет. Этот момент важен для удобства сборки штепселя. Между собой пластиковые половинки корпуса стягиваются винтом.
Разборная C6
Данные вилки являются аналогом европейских моделей CEE 7/17. Они выпускаются как в модификации с заземляющим контактом, так и без него. Допустимая мощность для штепселя C6 составляет 2,2 кВт, что позволяет использовать их на стиральных машинах и проточных водонагревателях. Штыри C6 имеют увеличенный диаметр 4,8 мм. Это обеспечивает более плотную посадку в ламели розетки и надежный электрический контакт.
Типичные неисправности электровилок и методы их устранения
К неисправностям штепселей приводит их неправильное использование. Любую проблему легко обнаружить на ранних стадиях.
| Неисправность | Признаки проблемы | Способы ремонта |
|---|---|---|
| Нагар на токопроводящих штырях | Штыри греются. Покрываются черным налетом, сажей и окислом. Иногда образуются кратеры и следы плавления штырей. | Если кратеров нет и на штырях просто сажа, их достаточно почистить наждачной бумагой. Если штыри подплавились и имеют кратеры диаметром более 2 мм, вилку желательно заменить новой. |
| Плохой контакт токопроводящего штыря с проводом | Вилка, работая под нагрузкой, трещит и испускает характерный запах гари. | Необходимо вскрыть штепсель и почистить наждачной бумагой подгоревшие детали. Затем надежно прикрутить провода к очищенным контактам и собрать в исходное состояние. Обгоревшие концы проводов лучше откусить. |
| Обрыв провода | Если шевелить провод на изгибе, то контакт пропадает. Подобное часто происходит на пылесосе, дрели другой переносимой технике. | Необходимо вырезать участок кабеля с обрывом. |
| Разрушение корпуса | Корпус штепселя разваливается при нажатии пальцами. | Вилку следует заменить новой. Вероятная причина — перегрев. Необходимо дополнительно проверить состояние розетки. |
Важно! При обгорании штырей необходимо проверить ламели в розетке. С большой вероятностью они перегреваются и находятся в аварийном состоянии. Эксплуатация перегревающихся вилок и розеток недопустима. Нагрев способен спровоцировать возгорание проводки.
Правильная замена штепселя
Методика правильной замены вилки определяется ее видом. Литые, неразборные модификации починить не получится. Их придется выкинуть. А многоразовые, разборные вполне подлежат замене.
Штепсель C1-B
Замена C1-B требуется в случае разрушения корпуса или значительного подгорания токопроводящих штырей. В других ситуациях можно попробовать восстановить имеющуюся вилку.
Но если дело дошло до замены, то порядок действий следующий:
- Отрежьте кусачками кабель длиной в 5-10 см от сгоревшего штепселя. Не забудьте предварительно вытащить вилку из розетки.
- Разделайте свободный конец кабеля. На концах отдельных жил следует сформировать контактные кольца диаметром 3-4 мм. Они понадобятся, чтобы прикрутить жилы к токопроводящим штырям новой вилки.
- Прикрутите провода к штырям. Затягивать следует потуже. Будьте осторожны. Отвертка часто соскакивает со шляпки винта и больно втыкается в руку.
- Установите токопроводящие штыри в соответствующие отверстия. Оба штыря должны выступать на равное расстояние и быть параллельны друг другу.
- Совместите пластиковые половинки штепселя, чтобы не осталось зазора. Стяните их винтом.
Штепсель C6
Для C6 порядок работы аналогичный. Однако следует учесть наличие или отсутствие заземляющего контакта. Он располагается посередине. После подключения, заземляющий контакт должен накоротко звониться с металлическим корпусом электроприбора. Проверить это можно мультиметром. Также следует убедиться, что ни один из питающих проводов во время сборки не замкнулся с желто-зеленым проводом заземления. В противном случае возможно попадание фазного потенциала на корпус бытового прибора.
С5 или C6 при помощи наращивания провода
Такая замена — самый простой вариант. У вас имеется электроприбор с неисправной, подлежащей замене вилкой. Одновременно у вас есть исправный штепсель с кабелем. В этой ситуации не нужно ничего разбирать. Достаточно откусить старую неисправную вилку. Затем вместо нее подключить скруткой исправный штепсель с кабелем.
Операция по замене вилки превращается в операцию по наращиванию кабеля. Это гораздо проще. Но необходимо иметь под рукой запасные штепсели.
Главное, что следует учесть при замене — сечение проводов. Новый кабель для наращивания должен быть не тоньше старого, заменяемого. Особенно это критично, если вы пытаетесь сделать замену на мощном электроприборе.
Обратите внимание! На силовых вилках указано, какой максимальный ток можно через них допустимо пропускать. Обычно он составляет 16 А. После замены включите электроприбор и убедитесь, что кабель не перегревается. Легкий нагрев допустим.
Сравнение литых и разборных штепселей
Основное различие между неразборными и разборными моделями состоит в строении корпуса. Отличия существуют и в технологии изготовления. Сделать литой неразборный штепсель дешевле, чем разборный, состоящий из множества сложных деталей. Этот фактор сказывается на конечной цене бытовых электроприборов.
Разборные модели можно снять с одного провода и переставить на другой. При необходимости вилки получится ремонтировать путем замены неисправных частей. Разборная вилка хороша и тем, что ее можно купить и поставить на любой провод, используемый в быту.
Особенности замены
Все штепсели похожи по конструкции. Но у каждого вида имеются небольшие нюансы, которые следует учитывать.
Вилки европейского образца
У европейских моделей обязательно присутствует заземляющий контакт. Так положено по правилам безопасности. При подключении вилки следует использовать трехжильный кабель. Одна жила — заземляющая. Она окрашивается в желто-зеленый цвет и подключается к центральному, заземляющему контакту вилки.
Вилки советского образца
Большинство советских вилок не имеют заземления. Для них достаточно двухжильного провода.
При подключении кабеля не стоит пренебрегать его креплением. Оно представляет собой небольшую пластиковую пластину и 2 винта. Они фиксируют провод в вилке. Если не зажать кабель в крепеж, он вскоре оторвется.
Ремонт вилки газонокосилки
Штепсели газонокосилок эксплуатируются в условиях открытого воздуха. Попавшая внутрь влага способна ухудшить электрический контакт и привести к перегреву. В результате токопроводящие штыри плавят пластиковый корпус вилки и смещаются с исходного положения.
Для ремонта вилку потребуется разобрать. Здесь возможны первые проблемы. Производители газонокосилок используют нестандартные саморезы. Их практически невозможно раскрутить обычной крестовой отверткой. Выйти из положения можно, высверлив шляпку самореза. Перед этим все же стоит поискать в магазинах подходящую отвертку.
Другая проблема — сместившиеся от нагрева проводящие штыри. Перед ремонтом их необходимо очистить от накипи. После можно зафиксировать эпоксидным клеем. Желательно подобрать клей, выдерживающий высокие температуры.
Как включить неподходящую вилку в обычную розетку
Многим знакома ситуация с неподходящими вилками. Вы покупаете технику в интернет-магазине, а подключить ее не представляется возможным. Проблема заключается в отличающихся по форме штырях штепселя.
С данной ситуацией можно справиться при помощи адаптера. Он представляет собой переходник. С одной стороны в адаптер вставляется устройство с нестандартным штепселем. С другой есть стандартная подходящая по форме вилка.
IEC 60906-1
Штепсели стандарта IEC 60906-1 используются в Бразилии и ЮАР. Внешне они напоминают распространенные зарядные устройства Samsung. Расстояние между проводящими штырями составляет 19 мм.
Главное отличие IEC 60906-1 от привычных жителю СНГ вилок заключается в дополнительном заземляющем штыре. Он располагается посередине. Для розеток, используемых в России, этот заземляющий штырь придется удалить.
BS 1363
Вилки стандарта BS 1363 используются в Великобритании. Их отличают токопроводящие штыри прямоугольного сечения. Имеется у таких моделей и заземляющий контакт.
Найти адаптер для вилки BS 1363 проще, чем для IEC 60906-1. Но если сделать это не удалось, то вилку придется заменить любой другой подходящей.
Обратите внимание! Штепсели стандарта BS 1363 могут оснащаться предохранителями. Если измерительные приборы показывают что вилка в обрыве, необходимо проверить, не сгорел ли предохранитель. Подобное возможно, когда не успел сработать автомат.
Сборка вилки с заземлением
Если вы впервые собираете вилку, то попробуйте для начала сделать все без проводов. Так станет понятнее как должны совпадать отдельные детали. В общем же следует руководствоваться следующими принципами:
- Провод обязательно фиксируется зажимом. Без этого он оторвется.
- Заземляющий желто-зеленый проводник необходимо подключать, даже если в квартире отсутствует заземление. Операция это бесполезная, но ее выполнения требуют правила безопасности.
- Кольца перед затяжкой под винты желательно пропаять. Полученный контакт станет надежнее.
- Проконтролируйте, чтобы винт, стягивающий половинки штепселя, ни при каких условиях не касался провода под напряжением. Можно проверить мультиметром.
Частые ошибки при сборке
Правильно заменить вилку несложно. С этим справится начинающий электрик. Ошибки скорее возникают из-за нежелания сделать замену аккуратно:
- Вилка должна соответствовать по току. Нельзя поставить маломощный штепсель от паяльника 25 Вт на утюг 1,5 кВт.
- Необходимо проследить, чтобы половинки штепселя не повредили изоляцию провода. Возможно закусывание.
- Аналогично для винтов. Когда штепсель на последних стадиях сборки, необходимо проследить, чтобы крепежные винты не касались токоведущих жил.
Советы от опытных мастеров
Главное, о чем стоит побеспокоиться — это безопасность. Замена вилки проводится с отключенным напряжением. Нельзя пробовать подкручивать штепсель или подтягивать провода, пока он вставлен в розетку.
Следует помнить о надежности. Если провод фиксируется винтом, желательно сделать кольцо. Это снизит риски вырвать кабель из вилки. Не стоит забывать о крепежных элементах, фиксирующих провод на корпусе штепселя.
Если не полностью понимаете что делайте, лучше обратитесь к специалисту. Подключив заземляющий провод на силовой контакт, вы можете получить фазный потенциал на корпусе электроприбора. Это крайне опасно на устройствах с металлическим корпусом вроде холодильников или микроволновых печей.
Все штепсельные вилки делятся на разборные и неразборные. Лучше иметь дело с разборными моделями. При необходимости их получится поставить на другой электрический прибор.
Подключая вилку к новому кабелю, следует быть аккуратней. Необходимо избегать повреждения изоляции провода. Нежелательны зазоры в корпусе вилки. Токопроводящие штыри должны стоять ровно. Если контакты штепселя обгорели, их следует почистить.
Вилка для трехфазной розетки как подключить
Сегодня существует большое количество модификаций розеток 380 вольт. Прежде всего остановим свой взгляд на их видах. Важно заметить, что способ подключения напрямую зависит от ее модификации, поэтому определим существующие модификации.
Для начала стоит отметить, что розетка 380 вольт используется в трехфазной системе. Под этим подразумевается, что используется три провода и каждый из них фаза. Что касается напряжения между этими проводами оно составляет 220 В. То есть, это фазное напряжение. Как правило, именно такое напряжение подается в наши квартиры и частные дома для обслуживания бытовой техники. Для этой цели достаточно завести одну фазу, где имеет провод нулевой и фаза.
Что касается напряжения между фазными проводами, то оно составляет 380 вольт. Также его еще называют линейным. То есть получить в сети 380 вольт можно если использовать два фазных провода, а не все три одновременно. Большое количество электрических установок имеет именно двухфазное подключение, например, в электрической плите применяется данный способ. Также двухфазное подключение требуется и в другом оборудовании.
Важно! Любая сеть, имеющая 380 вольт согласно установленным требованиям должна иметь проводник заземления. При его отсутствии, существует большой риск поражения электрическим током человека при его соприкосновении с корпусом электрооборудования.
Итак, теперь предлагаем несколько видов розеток на 380 вольт, которые нередко подключаются в частных домах.
380В 2Р+РЕ
Данный вид розетки имеет две фазы. Также она имеет силовой контакт. Плюс ко всему, имеется заземляющий контакт.
380В 3Р+РЕ
Данный вид розетки оснащен тремя силовыми контактами. Плюс ко всему, имеется один заземляющий контакт.
380В 3Р+РЕ+N
Здесь имеется три контакта, посредством которых можно произвести подключение трех фаз. Предусматривается один контакт для заземляющего кабеля. Еще предусмотрен контакт для нулевого провода.
380В 3Р+N
Это комбинированный вариант, который включает в себя одновременно розетку и вилку. Что касается его особенностей, то это полный аналог по комплектации 3Р+РЕ. Она ничем не отличается от этой модели. И то, что ее выставляют по продаже как отдельно, определяется только наличьем вилки.
Конструктивные особенности
Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.
Устройство неразборной вилки
Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.
Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.
Устройство разборной трехполюсной конструкции
Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.
Устройство конструкции типа С1-В
Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.
Конструктивные особенности разборной конструкции типа С6
Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.
Особенности розеток 380 вольт
Итак, стоит обратить внимание и на другие особенности розеток 380 вольт. Прежде всего, у них существует блокировка вилки и розетки от возможного случая несимметричного подключения. В случае использования именно такой розетки, это крайне важно. Если произвести неправильное подключение, то это может привести к короткому замыканию.
С той целью, чтобы не допустить несимметричного подключения, производитель в каждом случае размещает на контакте соединение под особым углом. Также предусматривается разный диаметр, специальная направляющая и прочее. Как следствие, можно полностью исключить вероятность неправильного подключения розетки 380 вольт по схеме.
Существует еще одна оригинальная особенность, которая ярко отличает это изделие от обычных. Под этим подразумевается наличье блокировки, которая исключает вероятность включения при существующей нагрузке. Например, для таких розеток нагрузка в 25, 63, 125А очень высокие. Более того, этот предмет не имеет в своей комплектации дугогасящий элемент, который отключает именно эту нагрузку. Как следствие, если силой извлекать вилку, без наличья в розетке дугогасящего элемента, это может привести к следующему:
- Устройство полностью сгорит.
- Высокий риск получения теплового и электрического ожога.
Учитывая это, все производители изготавливают это устройства с электрической или механической блокировкой. Например, электрическая блокировка очень сложная при подключении. Более того, ее стоимость сравнительно высокая. По этой причине чаще всего выбирают механическую блокировку. В большинстве случаев это ручная блокировка.
Установка розетки
В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:
В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.
При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.
При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.
Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.
Способы подключения розеток 380 вольт
Итак, предлагаем вам рассмотреть три варианта соединения:
- Для четырехпроводной сети.
- Для пятипроводной сети.
- Для трехфазной розетки.
Разъемное соединение на четырехпроводной сети
Интересно рассмотреть, как было в старых розетках для четырех проводов, где использовалась схема подключение TN-C. В них имелся стальной корпус, который абсолютно ни к чему не подключался. От существующего напряжения этот корпус отделялся специальной изоляцией. Чтобы повысить безопасность, изоляцию могли увеличивать. Но в этой схеме существует одно «Но». Подключение розетки 380 схема 4 выхода таким способом повышала риск пробоя диэлектрического слоя. Как только это случалось, на корпусе могла образоваться фаза. И если к ней прикасался человек, то все заканчивалось поражением тока. Как правило, это характерное «пощипывание», а также сжатие мышц судорогой. В худших случаях могла произойти электротравма.
Итак, теперь рассмотрим конструкцию разъемного соединения. Способ подключения проводов фаз можно было осуществлять в том порядке, в котором хотелось. Объясняется это тем, что существующая нагрузка между фазами симметричная. Что касается места подключения розетки 380 схема 4 выхода к нулевому проводу, то предусматривается отдельная клемма. Ее легко было найти, так как она обозначалась тем же значком, что и заземление. Преимущественно на лицевой стороне розетки и вилки.
Разъемное соединение на пятиприводной сети
Данный способ подключения гораздо безопасней. Однако, при повышении безопасности, повышается и сложность розетки 380 подключение. В этом случае корпус розетки обязательно соединяется с нулевым кабелем питающего трансформатора. Плюс ко всему, для увеличения безопасности также предусматривается УЗО. Так, если случится утечка тока на корпус, то электричество будет блокироваться УЗО. То есть, оно отключит питание в автоматическом режиме. Как следствие, риск получения травмы человеком сводится к нолю.
Конструкция разъемного соединения для подключения розетки 380 вольт схема предусматривает дополнительный контакт. Способ их обозначения присваивается европейскому стандарту. Так, для обозначения используется английская буква «L», что означает линия. Так, могут находиться такие обозначения:
- L1.
- L2.
- L3.
Плюс ко всему, предусматривается обозначение N. Данная буква указывает на нейтральный. Что касается защитного, то для этого используется значок заземления. Большое количество конструкций оснащены винтовым соединением с шайбой. Также известно и безвинтовое подключение.
Данный способ подключения преимущественно относится к современным моделям, где имеются особые разъемы для трехфазной сети. Благодаря постоянному усовершенствованию своих технологий. Так, она основывается на создании электрического контакта с жилой провода. Достигается это путем прорезания изоляционного слоя при помощи специализированного ножа с фиксацией.
Розетка на 380 подключается по следующей последовательности:
- К гнезду следует поднести не зачищенную и изолированную жилу.
- Вглубь отверстия следует вдвинуть один конец жилы так, чтобы вы почувствовали упор.
- Далее осуществляется установка наконечника в гнездо при помощи плоской отвертки.
- На этом этапе рукоятка приводится в положение вверх, также до упора. За счет этого достигается прокол диэлектрического тока. А посредством острого ножа образуется очень плотный контакт кабеля.
С вашей стороны останется только убедиться в том, насколько качественно все выполнено.
Подключение для трехфазной розетки
Рассмотрим два варианта:
- На пять контактов.
- На четыре контакта.
В первом случае для повышения безопасности используется два варианта защиты: УЗО и автомат, а также автоматический выключатель. В случае использования автоматического выключателя подразумевается, что фаза будет проходить именно через него. Через автоматический выключатель также будет проходить и ноль. существует только несколько случаев, когда нейтраль допускается подключать так, чтобы она миновала автоматический выключатель. Монтаж осуществляется безразрывным методом. То есть используется цельный кусок, который проходит от заземляющего контакта от розетки, до щитка, установленного в квартире. Что касается использования УЗО, то данный автомат врезается последовательно. Дабы сэкономить место в квартирном щитке, осуществляется дифференциальное подключение выключателя. То есть в своем корпусе выключатель сразу объединяет данные защитные устройства.
Теперь рассмотрим некоторые особенности подключения на 4 контакта. Опять, обратим внимание именно на безопасный вариант. В сравнении с предыдущим способом подключения, здесь немного проще. Упрощения связано, главным образом с подключением защитного нулевого провода. Однако, на розетке и вилке дополнительного разъема для его подключения нет. В таком случае он прокладывается напрямую. Подключение осуществляется к корпусу трехфазного оборудования. Так, если у вас используется стационарная кухонная варочная плита или имеются в цехе небольшие станки с двигателями асинхронного типа, то данный способ подключения вполне приемлемый. Однако, если встанет вопрос о том, что необходимо передвинуть то или иное электрическое оборудование, то обязательно решается вопрос и переподключения защитного нуля. При всем этом, данный вопрос решается до того, как будет осуществлено подключение к электрической сети.
Как заменить старую электровилку?
Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:
- Для начала срежьте вышедшую из строя электровилку и разберите корпус исправного изделия.
- Как и в прошлой инструкции, снимите внешнюю оболочку провода, зачистите концы на 15-20 мм и откусите лишнее.
- Так как конструкция обычной вилки немного отличается – в частности, способ крепления жил, сделайте кольца из зачищенных концов, как показано на фото ниже:
- Подключите 2 проводника к электрической вилке, не обращая внимания на полярность. Обращаем Ваше внимание на то, что если у Вас в шнуре 3 провода, желто-зеленый нужно срезать, т.к. его некуда будет подключать.
- После этого зажмите пластину и соберите корпус.
Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:
Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!
