Установка универсального отопительного контроллера ZONT H-2000+
Добрый день. Сегодня расскажу Вам об управлении системой отопления с помощью отопительного GSM контроллера ZONT. Жилой дом находится в г. Тольятти Самарской области, а заказчик в зимнее время года проживает в Сочи. За домом присматривают, но всего раз в неделю, а то и реже. В декабре месяце котел «ушел в ошибку», что чуть не привело к заморозке всей системы отопления. После этого случая заказчик обратился ко мне с просьбой автоматизировать котельную с возможность удаленного контроля и управления всей системой. Итак, действующая котельная имеет 4 отопительных контура: радиаторы 1го этажа, радиаторы 2го этажа, теплый пол хозблока, радиаторы хозблока. Все 4 контура со смесителем. Для приготовления горячей воды в системе присутствует бойлер косвенного нагрева, подключенный непосредственно на выходы подачи и обратки котлового контура на котле (до гидравлического разделителя). В качестве теплогенератора установлен котел Vaillant turboTEC plus VU 362/3-5.
Смесительные контуры 1го и 2го этажа и контуры хозблока.
Для управления исполнительными механизмами — насосами и смесительными клапанами — нам потребуется 12 выходов по 220В каждый (4 реле для циркуляционных насосов + 8 реле для сервоприводов смесителей). Поэтому для решения задачи был выбран свободнопрограммируемый контроллер ZONT H-2000+, производства ООО «Микро Лайн», который имеет на борту 6 встроенных реле и 6 свободно программируемых выходов на 12 вольт, а так же встроенную цифровую шину E-Bus для связи с котлом. Управление системой осуществляется через веб интерфейс или фирменное приложение производителя для Android и iOS. Связь с сервером через GSM канал, в комплекте сим-карта биллайн. Тариф «Прием», стоимость всего 3,3 руб/сутки.
В комплекте с контроллером идут 4 проводных датчика температуры (на фото) + радио и GSM антенна, блок питания на 12В, симкарта.
Дополнительно к контроллеру были приобретены беспроводные датчики: 2 датчика температуры помещения, по одному на этаж, и датчик уличной температуры, для регулирования температуры в контурах в погодозависимом режиме. Так же докуплен радиомодуль, для получения информации с радиодатчиков и панель управления, дублирующая веб-интерфейс, для ручного управления параметрами системы. Сервоприводы для смесительных клапанов Esbe и Valtec.
Радиодатчик температуры воздуха комнатный МЛ-740.
Панель управления МЛ-732.
Сервопривод Esbe серии ARA600 (трехпозиционный). Время полного закрытия 120 сек.
Работы заняли 4 дня. Первый день, подбор и закупка электрокомпонентов. Шкаф использовал Hager Golf на 24 DIN-модуля. Промежуточные реле, двухполюсной автомат и L- шину в пластиковом изоляторе фирмы IEK. Блок питания на 12 вольт постоянного тока был в комплекте с ZONTом.
Второй день — предварительная сборка шкафа управления.
Третий и четвертый день — установка шкафа непосредственно на объекте, подключение элементов системы и ее пусконаладка.
Шкаф занял свое место на стене котельной.
Панель управления сразу у входа в котельную.
Радиомодуль вынесен на высоту 2,5 метра для лучшей связи с радиодатчиками.
Антенна GSM так же вынесена наверх поближе к окну. Оператор биллайн — связь отличная.
Беспроводной датчик уличной температуры на северной стороне дома.
Шкаф полностью собран.
Сервоприводы смесительных клапанов установлены и подключены. Датчики температуры теплоносителя установлены на подающих трубопроводах.
Конечный результат. Шкаф Hager с закрытой передней крышкой.
Последний этап это программирование контроллера и инструктаж заказчика. Котельная готова к работе в автоматическом режиме.
Производим общие настройки контроллера, назначаем проводные и беспроводные датчики температуры. После этого программируем каждый отопительный контур.
После этого программируем каждый отопительный контур. Назначаем каждому контуру датчики ответственные датчики температуры, присваиваем исполнительные устройства, задаем температурные кривые, минимальные и максимальные температуры контура и тд.
Веб интерфейс в усеченном формате можно изучить на официальном сайте производителя.
После внесения всех настроек система готова к работе в автоматическом режиме. Теперь заказчик может удаленно контролировать ее параметры и быстро реагировать на все нештатные ситуации.
Ну и напоследок небольшое видео по сборке.
Спасибо за внимание, вопросы пишите в комментариях, постараюсь ответить.
5.8K постов 38.8K подписчика
Правила сообщества
Правила оформления постов.
Посты видеоролики должны обязательно иметь описание о чём видео. Если видео длинное, то крайне желательно указать время, когда и о чём рассказываете.
В случае нарушения пост выносится из сообщества.
Правила общения.
Запрещено регулярное хамское и неуважительное обращение к другим участникам сообщества в рамках общения в комментариях. В случае первого нарушения бан в сообществе на 2-3 недели. В случае повтора постоянный.
Только для профессиональных участников рынка строительных услуг. (публикующихся регулярно)
Пост должен быть основан на личном опыте.
Должен быть информационно-познавательным (разъясняет/ объясняет что-то связанное с материалом/работой/организацией/и.т.д.) или пищей для ума (Взгляд на проблему, с другой стороны)
Запрещается публикация видео длиной более 5 минут без текстового таймлайна. ( надо указать где и о чём вы рассказываете в видео)
Не злоупотребляйте тэгами. Количество своих тэгов не более 4х шт. Тэги проставляемые системой не учитываются. (Длиннопост, видео, и.т.д.)
А смысл таких сложностей? Вылезет очередная ошибка, уже никто посторонний ничего не сможет сделать кроме как выкл-вкл автоматы.
Я в таких щитах использую реле от F&F РК-2Р на 12 вольт. Надежные, выглядят в ряду автоматов эстетичнее, есть светодиод для визуальной индикации работы.
А смета какая? Работа + контроллер со всеми прибаутками?
732 панель бесполезна для 2000+.
753 надо было ставить
А как с котлом подружили систему? Вроде если котёл уходит в ошибку, то только ручная перезагрузка. Удалённо ничего не даст сделать.
Чем больше узлов тем больше шансов на поломку. Моя сестра когда уезжает достаёт дешевую камеру направляет на котёл рядом ставит термометр и всё. Контроль параметров котла (давление и статус работы) и контроль температуры в помещение. Все через вайфай. Просмотр с любой точки мира. Если что-то случится любой родственник по звонку приедет починит или перезапустит.
Бюджет около двух тысяч.
Пример удаленной диспетчеризации прошу рассмотреть, как сравнение
Это на оборудовании Овен
теперь в ошибку уйдет не только котел, но и вся эта тряхомудия.
Другие работы можно увидеть на моем сайте: www.microzont.ru
@kira106, интересная статья! Подскажите, пожалуйста, у меня дома двухконтурный котел Navien Ace. Я хотел найти какое-то не дорогое решение для удаленного контроля за его состоянием и в идеале конечно для управления (изменение температуры горячей воды, отопления). Нашел у ZONT решение «ZONT H-1 Navien» — достаточно ли будет только покупки этого термостата, подключить к котлу и возрадоваться или к нему необходимо будет еще купить дополнительно что-то?
Есть вопрос — можно ли для погодозависимого режима не измерять уличную температуру, а получать данные прогноза температуры на 8 часов вперед с какого-нибудь сервера? Все таки система отопления, а тем более водяной теплый пол имеет инерционность. Если такое возможно, то температура внутри была бы более стабильна.
Цена вопроса 2к.
Через вай-фай подключено, из любой точки мира включаю и котел и насос.
И по времени настроил чтоб только по ночному тарифу грел. А днём только если упадет ниже +10.
Их можно несколько подключить последовательно.
Какой смысл каждый контур видеть и настраивать?
Чтоб конденсат копить?
Весь дом или в режиме обогрева или в режиме простоя.
Выглядит всё здорово. Одного не пойму, как при бюджете во многие десятки тысяч догадались купить автомат IEK?
Это уже не говоря о таких вопросах как:
— почему АВ 2-полюсный?
— почему характеристика C?
— почему на 16 ампер?
— зачем он вообще на вводе в щит и какой АВ стоит в главном щите на эту линию?
Два клеммника вверху шкафа это блин все обгадить на ровном месте.
p.s. да и ПВС в трубах ну так себе.
11 октября 2022 года. ЛЕНИНСКОЕ, часть 1

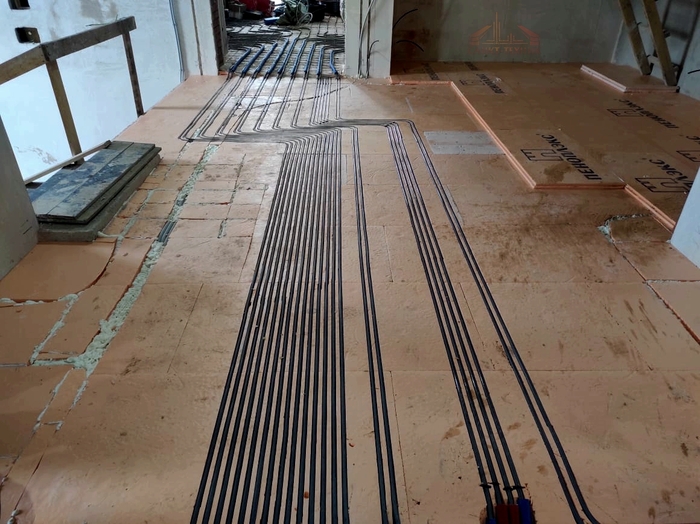

Тем временем на одном большом-большом объекте, который монтируем уже в течении 6 месяцев(так как строительную готовность нам дают периодически и малыми частями), фотографий и видео о процессе скрытых работ только на одном этаже(и не самом большом) накопилось уже столько, что можно и нужно предъявить их здесь отдельным постом.
В частности, результат работы термоножом, который точно этого заслуживает, так как не перестаёт нас радовать, позволяя монтировать трубопроводы быстрее и качественнее. Ну и глаз радует чёткостью исполнения. Трубы, одетые в утеплитель и проложенные по плите так чётко и компактно смотреться точно не будут. Да и качество такого монтажа при появлении термоножа считаю ниже, так как теплопотери в плиту через изоляцию для труб точно выше, чем когда труба смонтирована в слое утеплителя. Логика такого утверждения проста — толщина трубной теплоизоляции 3-9мм, а слой пеноплэкса под трубой 25мм.
Ну и затраты для заказчика хоть и немного, но меньше, так как трубную теплоизоляцию покупать не требуется.
В общем, уверен, что в итоге большинство профессиональных монтажников будут прокладывать транзиты в слое утеплителя, а не по плите. Это просто вопрос времени.
На двух последних видео показываем нюансы работы термоножом.
06 октября 2022 года. ПРИВАЛОВО, часть 2
Выполнен монтаж котельной дома площадью 116кв.м.
Первая часть здесь — 29 сентября 2022 года. ПРИВАЛОВО, часть 1 | Пикабу (pikabu.ru)
Это ещё одна простая котельная для одноэтажного дома и она прям один в один, как в предыдущем посте. За исключением двух моментов, — котёл не газовый, а электрический, и в системе горячего водоснабжения присутствует рециркуляция, а значит и насос.
А, и вода поступает не из водопровода, а из скважины, а значит установлена автоматика в виде реле давления и гидроаккумулятор на 100 литров.
Мощность электрического котла равна 9кВт, чего хватит для полноценного прогрева современного коттеджа до 120кв.м. Нагрев горячей воды в бойлере косвенного нагрева учитывать не требуется, так как она приготавливается по приоритету. То есть, котел подает нагретый теплоноситель либо в теплообменник бойлера, когда вода в нём остыла, либо в систему отопления. Греть одновременно и то, и то он не может, да и не должен.
В общем, котел с такой мощностью без проблем прогреет данный дом, подав своим насосом теплоноситель в теплые полы, которые смонтированы по всей площади, с нормальным расходом около 2 литров в минуту в каждом контуре.

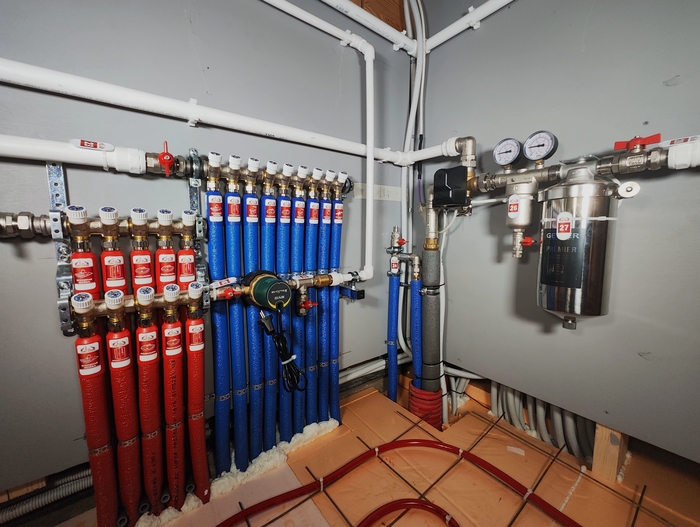

После фильтров грубой и тонкой очистки на вводе воды смонтирована система кранов, чтобы иметь возможность подключить более глобальную систему очистки, если это потребуется.
26 сентября 2022 года. РЯБИЗИ, часть 2
Выполнен монтаж котельной дома площадью 360кв.м.
Первая часть тут — 26 сентября 2022 года. РЯБИЗИ, часть 2 | Пикабу (pikabu.ru)
Если бы данная котельная монтировалась только для дома в 360кв.м., то она была бы дешевле и проще. И одного котла на 35кВт точно хватило бы для отопления и приготовления горячей воды. Но у нас здесь ещё есть небольшой гараж на 150кв.м. и подогрев вентиляции, который требует повышения мощности котла на 15%. Поэтому здесь и наблюдается именно каскад из двух газовых котлов, который является самым надёжным исполнением, так как выйти из строя сразу два котла не имеют права, а газ у нас как-то не отключают совсем никак никогда.

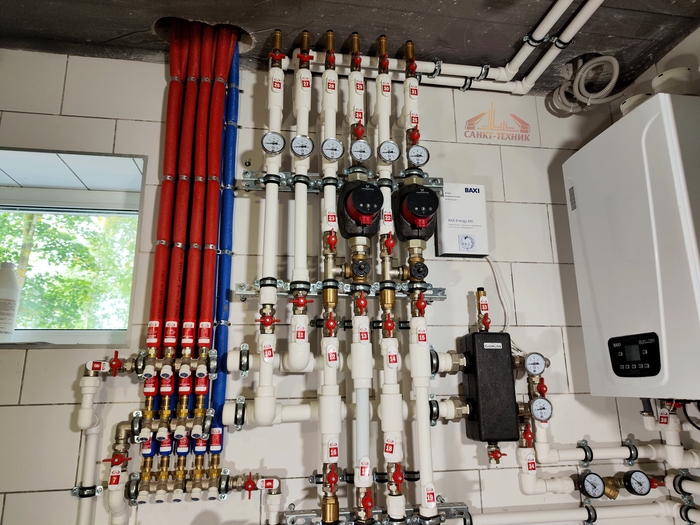

Котлы поочередно нагревают теплоноситель и подают его в гидравлический разделитель, откуда каждая насосная группа с помощью коллекторной балки ручного исполнения забирает требуемое его количество с требуемой температурой для своей системы, — теплые полы первого и второго этажей, а также гаража, понижают, а в теплообменники вентиляции и бойлера теплоноситель поступает максимально нагретым.
В самые холода, если мощности одного котла будет не хватать, автоматика будет включать их одновременно.
Когда снимал первую часть, фекальные насосы в количестве аж двух штук были ещё не установлены. Теперь же они, подключённые всяко со всех сторон, блистали на своих местах, поэтому смог показать и рассказать о каждом из них на видео. Кому интересно, это в самом низу.
18 сентября 2022 года. ПУСТЫНКА, часть 2
Выполнен монтаж котельной дома площадью 236кв.м.
Первая часть тут — 24 июля2022 года. д.ПУСТЫНКА, часть 1 | Пикабу (pikabu.ru)
Это тот дом, где сначала заказчик хотел самую классику отопления частного дома — теплые полы под плиткой на 1 этаже и радиаторы на втором в помещениях с деревянным покрытием.

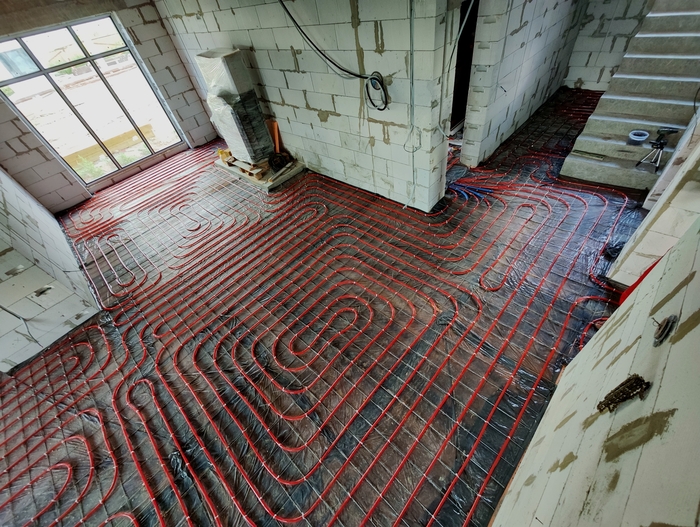

Как вы знаете, если на стяжку теплого пола уложить плитку, то не смотря на любое остекление(современное, энергоэффективное) теплые полы будут полноценным отоплением(при отсутствии второго света), не требующим установки радиаторов.
А вот если на теплые полы уложить ламинат, паркет или кварц-виниловую плитку(которую нельзя нагревать более 30 градусов), то это будет уже не система отопления, а просто полы с небольшим подогревом. В помещениях с таким покрытием необходимо добавлять радиаторы. Или только их и устанавливать, без теплого пола.
Котельная для сочетания теплые полы+радиаторы будет чуть более сложная с двумя температурными режимами — 26-38 градусов для теплых полов и 40-60 градусов для радиаторов.
Так вот, здесь Антон изначально хотел классику с полами и радиаторами, но перед самым начало монтажа переиграл всё к чертовой матери и решил везде постелить плитку и получить только теплые полы во всех помещениях дома. Это Слава со своими бойцами и выполнил, завершив исполнением данной котельной с двумя котлами — газовым и электрическим. Пока газа нет, электрический котел пашет вовсю и будет зимой без проблем создавать во всех помещениях необходимую температуру для отделочных работ +10 градусов.
04 сентября 2022 года. д.БОЛЬШИЕ ГОРКИ, часть 2
Выполнен монтаж котельной дома площадью 140кв.м.
Тут у нас совсем простота, но не показать и не рассказать никак нельзя.
Это котельная для самой популярной у нас системы отопления в одноэтажных домах до 160 кв.м. — теплые полы под плиткой во всём доме. Радиаторами и не пахнет за ненадобностью.
Популярная она, так как простая, надежная и наиболее энергоэффективная. То есть, котловой насос сам прокачивает все контуры с допустимым расходом около полутора литров. Также, он же подаёт теплоноситель в теплообменник бойлера по приоритетному запросу для приготовления горячей воды
Никакого гидравлического разделителя и дополнительного насоса для повышения расхода в контурах и более быстрого нагрева полов нет. Есть только насос для рециркуляции горячей воды между бойлером и потребителями для появления горячей воды из любого смесителя без ожидания.
Газовый котел для такой низкотемпературной системы только конденсационный!
Во-первых, КПД при такой системе у него практически всегда будет 99%(у обычного газового 82-87), а во-вторых, что более важно, заказчик не будет мучаться с тактованием* котла, так как для теплых полов нужна минимальная мощность для поддержания температуры в абсолютно бОльшую часть времени — летом, зимой, весной и теплой зимой. А всё это потому, что конденсационный котел может себя «придушить» до 3,5кВт, а обычный газовый до 9-12кВт.
*Тактование — это когда котёл включается, быстро выходит на заданную температуру и отключается, через некоторое время цикл повторяется и так непрерывно.
28 августа 2022 года. ПЕСКИ, часть 2
Выполнен монтаж котельной дома площадью 203кв.м.
Здесь вопрос цены заказчика как-то вообще не волновал, поэтому он захотел самое дорогое исполнение обвязки оборудования котельной в виде нержавеющих труб. Причём, даже система сливов со всего и вся выполнена ЕЮ.
Здесь уже есть газ и газовый котел. Но если позволяет бюджет, то лучше резервный электрический установить, чтобы особо не переживать, если газовый выйдет из строя в самые холода. Такое может случиться с любым сложным механизмом, хоть и вероятность с котлами мала, если обслуживать их вовремя. Александр такой комфорт себе позволил.
Сейчас бойлеры вешаем не 160 литров, как раньше, а 210. Но здесь аж две ванны, вероятность наполнения которых одновременно высока. Поэтому бойлер на все 240 литров.
На котле установлен адаптер для превращения коаксиального дымохода в двухтрубку. То есть, по одной трубе продукты горения удаляются, а по другой воздух поступает в котел для горения газа. Сделано это, чтобы забор воздуха осуществлять прямо из котельной, а дымоход выполнить не стандартно через стену, а вывести через кровлю с помощью обычной проходки.
Если вести коаксиал на кровлю, то будет существенно дороже.
Серега немнощко показывает процесс производства работ.
Странная стратегия: после сокращения штата почти на 2000 россиян, на АвтоВАЗ взяли работать 500 узбекистанцев
Странное решение приняло руководство АвтоВаза: после сокращения штата на 2000 квалифицированных рабочих, в сборочный цех взяли работать 500 узбекистанцев.
Соглашение было достигнуто в ходе встречи представителя агентства с руководством компании. Известно, что узбекистанские специалисты будут привлекаться на линию сборки деталей легковых автомобилей. Стороны подписали соответствующий пакет документов.
«С руководством предприятия «АвтоВАЗ» обсуждён вопрос привлечения 500 квалифицированных специалистов на линию сборки легковых автомобилей», — говорится в сообщении в Telegram-канале Агентства по внешней трудовой миграции.
Напомним, что 28 августа «АвтоВАЗ» возобновил серийный выпуск трех моделей: Granta, Niva Legend и Niva Travel.
Накануне президент АвтоВАЗа Максим Соколов заявил, что компания с сентября планирует начать дополнительный набор сотрудников — всего будет трудоустроена не одна тысяча человек.
Загляните в котёл :)
Собака в добрые руки
Дейзи, ей примерно 10 месяцев. Находится в Самаре. Другие города также рассматриваются.
Будет среднего размера (до 20 кг).
Жила в коробке со своими сёстрами, спасена с улицы в мороз. Единственную удалось вылечить от энтерита. Надеюсь найти для неё любящую семью.
Очень активная, общительная и жизнерадостная. На месте не сидит)
На улице может быть упрямой и первое время бояться незнакомых мест и людей, поэтому важны терпение и настойчивость.
К другим собакам дружелюбна, обожает играть.
Если вы готовы уделять ей время и внимание, Дейзи станет вашим лучшим другом, который всегда поднимет настроение.
Обработана от паразитов, привита, стерилизована. Есть ветпаспорт.
Буду рада ответить на вопросы, телефон 89819307609 (Telegram или Whatsapp)
14 августа 2022 года. ПЕСКИ, часть 1
Выполнен монтаж отопления и водоснабжения с канализацией в доме площадью 203кв.м. Котельная будет во 2 части.
Если в предыдущих домах системами отопления были преимущественно теплые полы и с финишным покрытием из плитки или керамогранита, то здесь Александр с женой совершенно против такого покрытия в жилых комнатах, поэтому здесь превалируют радиаторы. Полы только в котельной, прихожей, 3х санузлах и кухне.
Слой утеплителя на плите основания дома не получилось положить стандартной высоты в 100мм, так как на весь пирог пола 1го этажа было оставлено всего около 130мм. Поэтому уложили один слой в 50мм, в котором с помощью термоножа смонтированы трубопроводы на радиаторы, водоснабжение и теплые полы в зоне кухни.
На видео внизу мы с Ильёй более подробно рассказываем о выполненных работах.
Датчик угарного газа с смс, но без регистрации на ардуино
Подписался собрать датчик напряжения в розетке с оповещением по смс. Добавить датчик угарного (и других) газа — моя инициатива. Вот что вышло.
Но путь был тернист и труден) Причем на ровном месте — там где не ожидалось.
Из деталей понадобилось следующее:
-оригинальная зарядка apple
-gsm модуль sim800l
-АКБ и держатель
-датчик(показометр) газов mq-7
-немного того, немного другого
—кривые прямые руки
-микроконтроллер atmega168, зря что-ли заказывал партию?
Эта картинка вызывает почти детский восторг.
Устройство предназначается для котельной. Где судя по всему, критически важно не пропустить отключение электричества. Я же решил, что было бы неплохо знать, есть ли в воздухе условно плохие газы. Особенно коварен в этом плане угарный газ CO. Он без запаха и убивает довольно быстро.
Подумал, что неплохо бы придумать какой нибудь корпус. Но первым делом плата. Прикинул, как оно должно работать и развел плату.
Ну или как то так. Схемы не будет, но опытный электронщик сможет задать мне пару неудобных вопросов) Ответы уже подготовлены.
Распечатал и перевел на кусок фольгированного стеклотекстолита.
Вытравил в растворе персульфата аммония. Он съедает лишнюю медь.
Немного перетравилось. Бывает.
Очистил остатки тонера ацетоном.
Залудил. То есть покрыл медь сплавом олова и свинца.
Просверлил отверстия и запаял детали. Магия монтажа. Не хватает картинки про сову.
Казалось бы, победа близка.
А вот вид спереди.
В этот раз решил все делать на разъемах. Всего их четыре. Для программатора, датчика газа, лампочки индикатора и 230 вольт. Вопрос к знатокам. Хватит ли данного аккумулятора для резервного питания и отправки смс при отключении электричества?
Осталось всего-то, проверить железо и запилить прошивку. Но все оказалось не так просто.
-я рукожоп туповат не сразу понимаю, в чем проблема
-uart не хочет адекватно работать на atmega168 при тактировании от встроенного источника. Кто бы знал? На 328 все работало
-моя паяльник, который я рекламировал, убивает транзисторы
-usb-ttl переходник на чипе ch340 не хочет адекватно прошивать atmega168 — ему подавай ft232
В режиме тестирования.
Да, такой корпус. Постарался сделать все максимально аккуратно.
А логика работы простая. Если пропадает напряжение в сети, то контроллер засекает условно 5 секунд. Если напряжения по прежнему нет — отправляем смс хозяину и периодически включаем пищалку. Если датчик газа засекает незначительное превышение вредных газов — включаем более частое оповещение и отправляем смс. Если значительное — начинаем писать в спортлото заваливать смс или звонить звонками, и пищалка работает в режиме сирены.
Прошивка тестируется и еще может быть допилена. Но пока алгоритм примерно такой. Хочу добавить функцию калибровки датчика. К слову, при работе на стенде, отрабатывал он отлично. Даже замечал, если на него подышать. Молчу уже про зажигалку.
И вроде почти все. Фото красивые, устройство готово. На практике, я промучался много часов, пока не понял, что мой хваленый паяльник убивает компоненты и понял причину плохой работы uart. Вот она ложка дегтя в красивую плату.
Если кто спросит, так и задумано. На надежность не влияет. Уже хотел переделывать плату, но обошлось малой кровью.
А вот корпус в сборе.
Разъем uart, лампочка и датчик. Ничего лишнего. Размеры достаточно компактные.
Такие дела. Хотел написать больше, поныть о тяжкой судьбе электронщика любителя и важности профильного образования. Но пью вторую бутылку пива и расхотелось. Поэтому все.
Моя контакт телеги в профиле.
p.s. товарищи, помните. Ваши плюсы это замена словам «маладец» или «даешь больше авторских постов» и поднятие в горячее (если он там вообще будет). На рейтинг мне безразлично после появления возможности отключить рекламу. Спасибо тем, кто дочитал.
31 июля 2022 года. ТОСНО, часть 2
Выполнен монтаж котельной дома площадью 240кв.м.
Стоимость монтажа — 98т.р.
Оборудование и обвязка — 421т.р.
Юра с Женей закончили это гидравлическое чудо и бросились скорее на следующий одноэтажный объект в Ропше..

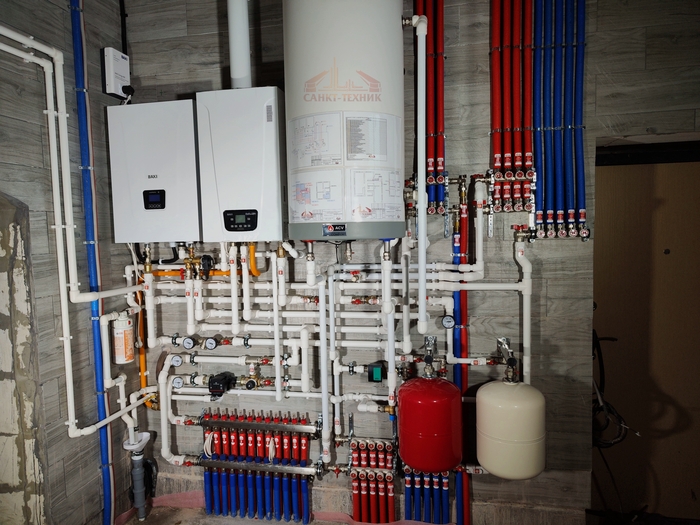

Ну а здесь выполнена котельная с двумя котлами, — основным газовым и резервным электрическим, — чтобы у заказчика было минимум геморроя при форс-мажорной ситуации. В данном случае это выход из строя газового котла. Да, да, именно выход из строя агрегата, а не пресловутое отключение газа. За всю свою карьеру я не помню такого.
А вот газовый котел может сломаться, — брак есть у всех. Хотя у ведущих производителей он не более 5%. Это я про Baxi, Viessmann, Wolf, Vaillant, DeDietrich. У настенных Buderus и Bosch брак значительно больше. Это моё субъективное мнение.
Так вот. Если поставить резервным качественный электрический котел с возможностью нагревать не только отопление, но и горячую воду, то при поломке газового(если это случится, то скорее всего именно в холода, когда на него идет бОльшая нагрузка) вы останетесь и с горячей водой, и с отоплением(но не на 100%, так как электрический котел обычно менее мощный — примерно в половину газового). Если резерва не будет, то у вас будет только холодная вода, а для поддержания температуры в помещениях нужно будет ставить электрические конвекторы.
Поэтому, если позволяет бюджет, то резерв имеет смысл поставить. Если не позволяет, то большой катастрофы не будет, — просто будет не так комфортно, как могло бы быть.
24 июля2022 года. д.ПУСТЫНКА, часть 1
Выполнена разводка систем отопления и водоснабжения с канализацией в доме площадью 236кв.м.(без котельной)
Стоимость монтажа — 251т.р.
Стоимость инженерных(трубы, коллекторы и т.п.) и строительных(утеплитель, пленка, сетка) материалов — 705т.р.
Основные инженерные материалы на этот объект оперативно закупались ещё в марте, когда началась жопа и перспективы по его наличию в будущем были не понятны. Сейчас можно сказать, что после недолгого отсутствия, они вернулись на рынок. Хотя и в меньшем ассортименте и иногда с бОльшими сроками ожидания.
Когда происходила закупка Антон хотел наиболее классическое исполнение системы отопления. То есть, когда на 1 этаже только теплые полы под плиткой, а на втором ламинат в комнатах и радиаторы. Напомню, что когда на полу деревянное покрытие, теплые полы не могут по правилам являться системой отопления, так как дерево низзя нагревать более 30 градусов. А чтобы являться системой отопления, нужно иметь возможность нагревать покрытие пола до 40 градусов.
А уже перед началом работ, на встрече на объекте уже со Славой, заказчик сообщил, что принял решение везде уложить плитку и поиметь только теплые полы во всех помещениях. Я пошел на встречу и выкупил обратно проданный материал для радиаторной системы. Слава просчитал недостающий материал для монтажа теплого пола по всему второму этажу и привез на объект перед началом работ. Ну а затем всё и смонтировал к чертовой матери за 2 недели = С — скорость; р — рракета.🚀
Огонь, вода и медные трубы или как я провел отпуск
Кто то в отпуск едет на юг, кто то идет в поход, а я понял, что мне больше всего нравится процесс научно технического творчества. У родственников старый котел отопления давно дышал на ладан, поэтому было принято решение его заметить на новый, с добавлением бойлера косвенного нагрева. Газа там нет, поэтому котел дизельный. Дом достаточно небольшой и на основе теплорасчета, я остановился на котле мощностью около 18 киловатт/ч. Заявленное КПД — 87%.
Для горячей воды — бойлер косвенного нагрева Это такой утепленный бак, который греет воду погруженным змеевиком с котловой водой. Емкость — 220 литров.
Обвязка котла — паянная медь(ну и чуть чуть стальной трубы) Вообще можно было все сделать стальной трубой и резьбовыми соединениями, но разводка к батареям в доме медная, поэтому я как то зациклился на меди с самого начала.
Итоговый результат. На переднем плане бойлер и три клапана с электроприводами — на первый и на второй этаж, а также на бойлер.
Расширительный бачок, автоматический воздухоудалитель и циркулятор на подаче котла. Также виден кран для проливки системы при заполнении водой.
Вид сзади — обратки и дымоход от котла с барометрической заслонкой.
Сам чугунный дизельный котел с горелкой Beckett.
Демонтаж старого котла и сборка + регулировка нового заняли у меня около пяти шестичасовых дней неспешного труда.
Собака ищет дом
Самара и Самарская область, другие города также рассматриваются.
Дейзи, примерно 9 месяцев. Будет среднего размера (до 20 кг).
Жила в коробке со своими сёстрами, спасена с улицы в мороз. Единственную удалось вылечить от энтерита.
Изначально брала на передержку. Знаю, что собаке можно уделять гораздо больше внимания, чем я это делаю сейчас. Надеюсь найти для неё любящую семью.
Очень общительная, активная и жизнерадостная. Бывает упрямой на улице, может бояться незнакомых мест и людей, но через несколько прогулок по новому маршруту привыкает. К другим собакам дружелюбна, любит играть.
Ест сухой корм, но команды готова выполнять за что-то более вкусное)
Привита, обработана от паразитов, стерилизована.
Пишите, буду рада ответить на вопросы.
89819307609 (Telegram или Whatsapp)
Собака в добрые руки
Ей примерно 8,5 месяцев, находится в Самаре.
Очень общительная, игривая и жизнерадостная. Присутствует подростковое упрямство, но мы работаем над этим)
Обработана от паразитов, привита, стерилизована. Есть ветпаспорт.
Если вы готовы уделять собаке время и внимание, воспитывать её, Дейзи станет вашим лучшим другом, который всегда поднимет настроение.
Пишите, буду рада ответить на вопросы.
89819307609 (Telegram или WhatsApp)
30 июня 2022 года. БОРИСОВО, часть 1
Выполнена разводка по дому площадью 140кв.м. трубопроводов канализации с водоснабжением и отопления.
Это каркасный дом на сваях, где на 1 и на 2 этаже будут классические водяные теплые полы, залитые полусухой стяжкой.
Заказчик даже не советовался со мной, — можно ли заливать стяжку в его доме на обоих этажах или нет? Он сам уточнил у строителей нагрузку, которую выдерживают перекрытия 1го и 2го этажей и сразу решил, что будет монтировать теплые полы на обоих этажах. Не во всех помещениях, а где будет плитка.
Вот здесь ещё прошлым летом смонтировали каркасник на сваях, где на обоих этажах только теплые полы — 18 октября 2020 года. ХАПО-ОЕ, часть 1 — там разбирались с нагрузкой на 1кв.м. для перекрытий из лаг, а не бетонных.
Некоторые заказчики бояться лить стяжку и монтируют у себя «легкие» теплые полы, где применяются тепло распределительные пластины и Суперпол Knauf(ГВЛ), который и заменяет стяжку. Могу ответственно заявить, что данная система дороже по работам и материалам и существенно менее эффективна, так как теплопроводность ГВЛ значительно ниже полусухой или жидкой стяжки. Также, если не закрепить этот Кнауф через каждые 20-30см, то пол будет гулять.
В общем, дамы и господа, если у вас качественно построенный каркасник и вы желаете теплые полы, то их без проблем можно монтировать.
Также здесь заказчик сам разобрался с автоматикой для каждого помещения и попросил установить не только для теплых полов коллектор с возможностью подключения сервопривода, но и для радиаторов. И проложить для них также провода. То есть, радиаторы будут регулироваться не термоголовками, на них установленными, а термостатами у входа в помещение, как и теплопольная система.
Канализацию 1го этажа в каркасных домах выполняем под домом в его цоколе. Раньше даже не утепляли и ничего не замерзало, но сейчас стали всё-таки утеплять.
Система водоснабжения стандартно для нас коллекторно-лучевая с рециркуляцией ГВС до каждого потребителя.
Автоматические двери)
05 июня 2022 года. КП ЮККОВСКОЕ, часть 2
Выполнен монтаж котельной дома площадью 212кв.м.
Стоимость монтажа — 92т.р.
Оборудование и обвязка — 356т.р.
В домах и дуплексах в коттеджных поселках Юкковское и Юкки-Сити под помещение котельной оставляются крохотные помещения, площадью 3-4кв.м. И газ туда, прошу заметить, без проблем подается. Это к вопросу о требуемых по правилам не менее 15куб.м. воздуха в помещении котельной. И к тому, что когда меня спрашивают заказчики на этапе строительства дома — какой объем котельной должен быть? — всегда отвечаю, что по 17 летней практике могу точно заявить, что в каждом районе Лен. области газовщики больны на голову по своему и требования реально разные. Официально не менее 15, но я знаю, что мы монтировали котельную на газовом котле в крохотном подлестничном пространстве.. и газ туда потом дали.
И уже не от одного заказчика слышал, что для газовщиков 100% в Аду приготовлен отдельный и более жуткий котёл.😂 Хотя от себя могу сказать, что лично мне попались просто волшебные газовщики, давшие дельные советы по исполнению газовой трубы в доме и как мне сделать временную вентиляцию кухни и котельной, выведя её выше верхней точки кровли, чтобы они дали газ, а я потом это всё разобрал и просто оставил отверстия в стене. И это всё было бесплатно по президентской программе.
Это вторая котельная в исполнении наших падаванов — Ильи и Димы, мастером-джедаем у которых выступает Денис Зинган. Самая большая проблема заключалась в том, что в котельной, площадью 4кв.м., нам был выделен совершенно небольшой простенок, так как остальное пространство стен занимали окно, не малый электрический щит(который наши электрики должны скоро доделать) и технический поддон.
Продумывание и исполнение котельной происходило таким образом, что сначала парни нарисовали принципиальную схему и отправили Денису. Он нашел там небольшие недочёты и нарисовал свою более точную исполниловку. Утвердил с парнями. Составили список обвязки и закупили. Но в процессе монтажа из-за чертовски малого пространства парням всё-равно, как обычно, приходилось включать мозг и вносить небольшие изменения. В итоге справились.
Радиодатчик температуры воздуха комнатный ZONT МЛ-740
Радиодатчик ML-740 предназначен для контроля температуры воздуха внутри помещения и передачи измеряемых данных по радиоканалу на частоте 868 MHz. Датчик производит периодические измерения температуры воздуха с фильтрацией данных. При изменении температуры воздуха на величину более 0,2 градуса, датчик формирует передает в систему новые данные о текущей температуре. Период обновления информации — 1 раз в минуту при изменении текущего значения или 1 раз в 10 минут при неизменных значениях. Предназначен для использования в помещении и рассчитан на круглосуточную работу.
Радиодатчик температуры используется только совместно с радиомодулями ZONT МЛ-489 и ZONT МЛ-590, которые подключаются к оборудованию ZONT и Mega SX и выполняют роль приемопередающего устройства.
Корпус с креплением к поверхности
Диапазон измеряемых температур: -30 — +60°C
Погрешность измерений: не более 0,5°C
Дальность связи до 100 м. прямой видимости
Рабочая частота 868 MHz
Характеристики:
Напряжение питания — 3В
Элемент питания — ААА 1,5 В 2 шт.
Срок службы элементов питания не менее 3-х лет
Средний ток потребления в рабочем режиме не более 10 мкА
Излучаемая мощность радиопередатчика 10 мВт
Дискретность шкалы измерения 0.1°C
Относительная влажность воздуха при эксплуатации До 95% при +35°C (без конденсации влаги)
Погрешность измерений при температуре +10° . +40°C не более 0.5°C
Погрешность измерений при температуре -5° . +10°C не более 1.5°C
Документация
Вопросы и ответы
Здравствуйте! Сообщите пожалуйста подойдёт ли термостат ZONT H-1V для подключения к газовому котлу Wolf cog-1k-24. И потребуется ли для подключения дополнительное оборудование? Спасибо!
Добрый день! Можно ли к нему подключить беспроводной датчик температуры и если да, то есть ли такой у Вас?
1Подойдет ли к эл. котлу proterm ray 9 ke/14?
2. Нужно ли доп. Оборудование для подключения, адаптеры, переходники
ОТВЕТ: Добрый день! Подключить Zont к котлу Protherm Скат можно. Возможно, для этого потребуется адаптер E-BUS. Свяжитесь с нами, у нас есть в наличии и Зонты, и адаптеры к ним.
1.Подойдет ли к газовому двухконтурному котлу Электролюкс?
2. прибор продается с симкартой или без?
Спасибо1
ОТВЕТ: Добрый день! Подойдет к котлу Electrolux Quantum. Sim-карта идет в комплекте.
Здравствуйте! Подскажите подойдет ли данный аппарат Teplocom GSM для подключения к котлу Теплодом 12 кВт. Нужно ли, что то дополнительно приобретать для подключения всех функций? Спасибо!
ОТВЕТ: Добрый день! Только вкл-выкл, протокола управления функционалом нет.
Здравствуйте! Подскажите подойдет ли данный аппарат Teplocom GSM для подключения к котлу Протерм Скат 12. Нужно ли, что то дополнительно приобретать для подключения всех функций? Спасибо!
ОТВЕТ: Добрый день! Термостаты Эван подойдут к котлам Protherm. Докупать Вам ничего не придется.
Оплата и доставка
- Доставка по Санкт-Петербургу и области от 500 рублей
- Доставка по Москве и области от 500 рублей
- Доставка заказов транспортной компанией по территории России
- СПб, Типанова ул. 16 (м) Московская
- СПб, Б. Сампсониевский пр. 92 (закрыт на ремонт)
- Москва, Ялтинская ул. 12 (м) Севастопольская
- Наличные
- Пластиковые карты
- Безналичная оплата (с НДС)
- Оплата по ссылке
Монтаж оборудования
Монтаж оборудования является важным направлением нашей компании. Мы являемся действующим участником СРО. Установкой техники занимаются специалисты имеющие большой опыт, соответствующие лицензии и допуски. Вы всегда можете получить консультацию, заказать оборудование, его монтаж и подключение по телефонам:
(812) 642-58-74, 642-58-94
Производя монтаж и замену радиаторов отопления и другого отопительного оборудования в "Компании Теплотехника", вы получаете гарантию на все произведенные работы. Монтаж котельного оборудования для систем отопления квартир и загородных домов, замена и установка алюминиевых радиаторов, а также чугунных и биметаллических радиаторов, установка электрических и газовых водонагревателей (колонок), установка газовых счетчиков – это работа, которую мы делаем, чтобы в вашем доме было комфортно и тепло при любой погоде.
Комплектующие для котлов
В данном разделе представлены разные комплектующие товары для функционирования и эксплуатации отопительных котлов. Здесь можно ознакомиться с коаксиальными комплектами, механическими термостатами, панелями управления, терморегуляторами. Благодаря этим дополнительным приборам можно облегчить эксплуатацию за котлами, усовершенствовать их работу.
Подробнее.
Остались вопросы?
Оставьте заявку и мы с Вами свяжемся!
г. Санкт-Петербург, ул. Типанова, дом 16 I Б. Сампсониевский пр. 92. (закрыт на ремонт) +7 (812) 642-58-74, +7 (812) 642-58-94
г. Москва, ул. Ялтинская, дом 12 +7 (495) 647-67-17
Радиодатчик температуры воздуха 868 МГц ZONT МЛ‑740 комнатный
Радиодатчик предназначен для контроля температуры воздуха внутри помещения и передачи измеряемых данных по радиоканалу на частоте 868 MHz.
Особенности
Применяемость
Радиодатчик температуры используется только совместно с радиомодулями ZONT МЛ-489 и ZONT МЛ-590, которые подключаются к оборудованию ZONT и Mega SX и выполняют роль приемопередающего устройства.
Технические характеристики
- Напряжение питания — 3В
- Элемент питания — ААА 1,5 В 2 шт.
- Срок службы элементов питания не менее 3-х лет
- Рабочая частота 868 МHz
- Средний ток потребления в рабочем режиме не более 10 мкА
- Дальность радиосвязи в прямой видимости не менее 100 м.
- Излучаемая мощность радиопередатчика 10 мВт
- Дискретность шкалы измерения 0.1°C
- Диапазон рабочих температур эксплуатации -30° … +60°C
- Относительная влажность воздуха при эксплуатации До 95% при +35°C (без конденсации влаги)
- Погрешность измерений при температуре +10° . +40°C не более 0.5°C
- Погрешность измерений при температуре -5° . +10°C не более 1.5°C
- Габаритные размеры 65х25 мм.
Для обращения по гарантии необходимы следующие данные:
- Уникальный заводской номер товара;
- Дата отгрузки со склада;
- Корректно заполненные сведения о дилере и сведения об организации осуществившей ввод в эксплуатацию;
- Местонахождение оборудования и Ф.И.О владельца.
Условия выполнения гарантийных обязательств:
- Гарантийный срок, установленный фирмой-производителем:
– На основное оборудование — 24 месяца со дня ввода оборудования в эксплуатацию, но не более 27 месяцев со дня отгрузки оборудования дилеру со склада Виссманн.
— На конденсационные котлы с долговечным и эффективным теплообменником Inox-Radial из нержавеющей стали — 36 месяцев со дня ввода оборудования в эксплуатацию, но не более 39 месяцев со дня отгрузки оборудования дилеру со склада Виссманн.
