ППКУП «Сириус» — достойная замена С2000-АСПТ

В павильоне №2 МВЦ «Крокус Экспо» 16 апреля 2021 года завершилась крупнейшая в России и странах СНГ Международная выставка технических средств охраны и оборудования для обеспечения безопасности и противопожарной защиты Securika Moscow.

Особый интерес для посетителей мероприятия представлял ассортимент противопожарной автоматики, разработанной производителями в соответствии с требованиями нового свода правил «СП 484.1311500.2020. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования», вступившего в силу 1 марта 2021 года.

НВП «БОЛИД» на выставке презентовал несколько новинок, четыре из них раннее мы уже анонсировали на нашем сайте. Напомним, что речь идет о ППКУП «Сириус», блоках индикации приемно-контрольных и управления ИСО «Орион» с речевым оповещением, а также адресных шкафах управления трехфазной нагрузкой с резервированным RS-485 в сериях «ШКП-RS» и «ШУЗ» и шкафах пожарной сигнализации для монтажа средств пожарной автоматики с внешним резервированным интерфейсом RS-485 из серии «ШПС» в исполнениях 10, 11 и 12. Все эти модернизированные технические средства для обеспечения противопожарной защиты полностью соответствуют новому СП 484.1311500.2020.

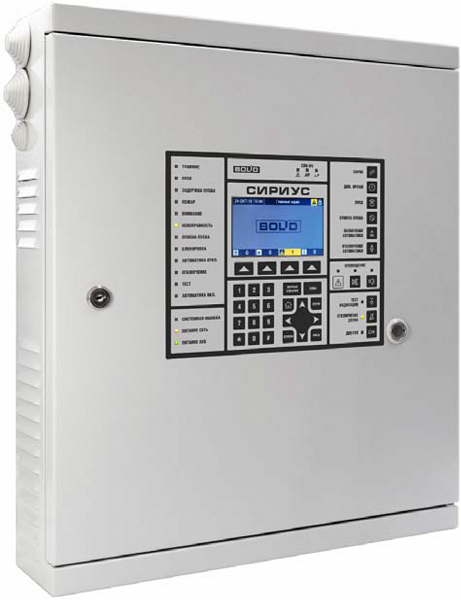

В этот раз подробнее остановимся на ППКУП «Сириус» (см. рис. 1), который можно рассматривать как наилучшую замену морально устаревшему «С2000-АСПТ» — пульту, проверенному временем и сотнями (если не тысячами) реализованных проектов для объектов защиты малой, средней и повышенной сложности.

ППКУП Сириус и С2000-АСПТ.png

Рис. 1. Слева — модернизированный ППКУП «Сириус», справа — устаревший ППКУП «С2000-АСПТ»

Прибор приемно-контрольный и управления пожарный «Сириус» представляет собой абсолютно самодостаточное устройство с большим потенциалом масштабирования и включает в себя сетевой контроллер для создания блочно-модульных ППКУП. В частности, «Сириус», при включении в конструктив двух модулей «С2000-КДЛ-С» может обслуживать 254 адресных прибора на двух независимых кольцевых линиях длиной до 3 км в 4 зонах пожаротушения, а с использованием в системе блоков «С2000-ПТ» — в 127 зонах пожаротушения.

ППКУП «Сириус» предназначен для контроля и управления:

· системой пожарной сигнализации (АУПС);

· системой оповещения и управления эвакуацией людей при пожаре (СОУЭ);

· автоматическими установками газового, порошкового, аэрозольного пожаротушения (АУПТ) или тушения тонкораспыленной водой;

· системой дымоудаления и вспомогательным инженерным и технологическим оборудованием, участвующим в обеспечении пожарной безопасности.

ППКУП Сириус вид изнутри.png

Рис. 2. Внутренне устройство ППКУП «Сириус»

Внутри металлического корпуса ППКУП «Сириус» установлены (см. рис. 2): резервированный источник питания «МИП-24» (2), материнская плата (3) с одним или двумя установленными модулями «С2000-КДЛ-С» (4). Кроме того, предусмотрено место под установку двух АКБ (5).

На внутренней стороне дверцы (под кожухом) расположена плата управления (1) с единичными световыми индикаторами, кнопками управления, цветным БЦД в центре передней панели и считывателем ключей Touch Memory.

На дисплей выводится информация в интуитивно понятной форме (см. рис. 3):

· текущие дата и время (в верхнем колонтитуле слева);

· текстовое название режима отображения информации: «Главный экран», «Основное меню», «Авторизация пользователя», «Информация о входе», «Сетка всех зон», «Список всех зон», «Зоны с пожарами», «Зоны группы зон», «Элементы зоны», «Мультисостояние», «Журнал событий», «Информация о событии» (в центре верхнего колонтитула);

· сервисные сообщения о режимах работы (значки в верхнем колонтитуле справа);

· показания счетчиков зон с тревожными состояниями: пусками, пожарами, неисправностями и отключениями автоматики (в нижнем колонтитуле), которые при нулевых значениях (как иконка, так и значение счетчика) отображаются нейтральным (серым) цветом;

· состояния групп зон;

· журнал событий (на 65 000 событий) с расшифровкой параметров зон;

· меню настройки параметров ППКУП.

ППКУП Сириус панель управления.png

Рис. 3. Органы индикации и управления на фальшпанели ППКУП «Сириус»

Масштабирование системы пожарной безопасности обеспечивается за счет прямого подключения к двойному интерфейсу RS-485 дополнительных функциональных модулей и/или блоков, среди которых:

1) контроллеры «С2000-КДЛ-С» (см. рис. 4) — точные аналоги внешних корпусных «С2000-КДЛ-2И исп.01» (которые тоже могут использоваться в системе), но представленные в виде интегрируемой платы расширения, устанавливаемой в модернизированный блок ППКУП «Сириус» в составе ИСО «Орион». Функционально они используются для:

· охраны объектов от проникновения и пожаров посредством контроля состояния адресных входов (пожарных извещателей);

· управления адресными выходами и контроля различных систем противопожарной защиты и исполнительных устройств, подключенных к сигнально-пусковым блокам.

Устойчивы к единичным неисправностям, таким как обрыв, короткое замыкание и снижение сопротивления изоляции. Поддерживают двухпроводную линию связи (ДПЛС) по интерфейсу RS-485 и имеют гальваническую развязку между линиями ДПЛС и прибором «Сириус». Каждый контроллер обслуживает до 127 адресных устройств.

С2000-КДЛ-С и С2000-КДЛ-2И.png

Рис. 4. Слева — «С2000-КДЛ-С», справа — «С2000-КДЛ-2И»

2) блоки контрольно-пусковые ШКП-RS (см. рис. 5) — аналоги классической линейки шкафов «ШКП», но c резервированным RS-485 (4RS, 10RS, 18RS, 30RS, 45RS, 75RS, 110RS с УПП, 250RS с УПП); предназначены для формирования сигнала и управления двигателями вентиляторов системы дымоудаления, световыми и звуковыми пожарными оповещателями или иным инженерным и технологическим оборудованием, а также для контроля 7 входов технологической сигнализации;

3) шкафы управления задвижкой «ШУЗ» (см. рис. 5) — предназначены для работы с АУПТ и в системах дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором электрозадвижки, рассчитанной на рабочее напряжение 380В, управляются подачей сигнала по интерфейсу RS-485;

4) приемно-контрольные блоки «Сигнал-10 вер.2.00» — используются в составе комплексов технических средств пожарной сигнализации и автоматики, СОУЭ 1 и 2 типов, а также охранной, тревожной и технологической сигнализации; имеют поддержку 17 типа входа (водосигнального) и 18 типа входа (пожарного пускового);

ШКП-RS и ШУЗ.png

Рис. 5. Блоки: слева — контрольно-пусковой «ШКП-RS», справа — управления задвижкой «ШУЗ»

5) блоки индикации «С2000-БИ исп.02» (см. рис. 6) — применяются для дополнительного информирования о состояниях зон АУПС, СОУЭ и противодымной вентиляции, отображают состояние 60 разделов, предусмотрено подключение внешнего считывателя с интерфейсом Wiegand (для охранных систем);

6) блоки управления речевым оповещением «Рупор исп.03» и «Рупор-300 модернизированный» (см. рис. 6) — предназначены для воспроизведения записанных в блок или трансляции внешних речевых сообщений о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других ЧС (работают только в составе ИСО «Орион»); имеют два интерфейса RS-485 и двойной интерфейс Ethernet, работающий в параллельном режиме, для обеспечения отказоустойчивости линии связи с «Микрофонной консолью-20»;

С2000-БИ исп.02 и Рупор-300.png

Рис. 6. Слева — блок индикации «С2000-БИ исп.02», справа — «Рупор-300» модернизированный

7) блоки индикации системы пожаротушения «С2000-ПТ вер. 3.00» (см. рис. 7) — работают в составе газовой, порошковой, аэрозольной, водяной АУПТ, используют резервированный интерфейс RS-485, отображают 5 направлений пожаротушения (разделов); с их помощью можно выполнить расширение зон пожаротушения до 127 в составе системы управления на базе ППКУП «Сириус»;

8) блоки индикации и управления «Поток-БКИ вер. 3.00» (см. рис. 7) — предназначены для работы в составе оборудования насосной станции или спринклерных, дренчерных, пенных АУПТ или пожарного водопровода; отображают состояние пожарных разделов, входов запуска пожаротушения, датчиков выхода на режим, датчиков управления жокей-насосом, датчиков аварийных уровней, концевых выключателей задвижек на 16 индикаторах; подключаются по 2-х проводному интерфейсу RS-485.

Заметим, что ППКУП «Сириус» имеет четыре выхода с контролем на короткое замыкание и обрыв, но подключать АУПТ допускается только к 3 и 4 выходу, а все 4 выхода можно задействовать, например, для подключения табло и сирен. Однако в этом случае необходимо рассчитывать нагрузку: ведь защита по каждому выходу составляет 2А, но ток одновременно сработавших выходов и выхода «для питания внешних устройств» (не более 0,3А) суммарно не должен превышать 2,5А. При этом, если оповещатели подключаются на все четыре выхода, то должен рассматриваться самый пессимистический сценарий, при котором все они сработают одновременно.

С2000-ПТ вер. 3.00 и Поток-БКИ вер. 3.00.png

Рис. 7. Блоки индикации: слева — «С2000-ПТ вер. 3.00», справа — «Поток-БКИ вер. 3.00»

Итак, по соотношению параметров «функциональность-надежность-цена» приборы приемно-контрольные и управления пожарные «Сириус» сегодня являются едва ли не самыми привлекательными на рынке. Современный ППКУП «Сириус» — это и пульт, и «С2000-КДЛ», и «С2000-АСПТ», и модифицированный «С2000-КПБ», и «С2000-Ethernet» и интеллектуальный блок питания в едином конструктиве. Кроме того, дополнительно к нему можно подключить до 122 адресных устройств. На сложных объектах защиты до 32 приборов ППКУП «Сириус» можно объединить в децентрализованную систему по резервируемому интерфейсу RS-485 верхнего уровня, что позволит управлять выходами одного прибора по факту срабатывания пожарных извещателей другого, управлять зонами всех приборов, объединенных в сеть, с любого ППКУП или блока индикации, подключенного к любому прибору, а также выводить состояния зон разных ППКУП на любом «Сириусе» или его блоках индикации.

Сертификаты соответствия требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) на ППКУП «Сириус» и блоки контрольно-пусковые ШКП-RS были получены 5 апреля 2021 года. Научно-внедренческое предприятие «БОЛИД» завершает подготовку оборудования к серийному производству.

В свою очередь, Альянс «Комплексная безопасность» начинает предзаказ модернизированных ППКУП «Сириус» и заключение договоров на проектирование систем противопожарной автоматики с учетом новых, более строгих требований свода правил СП 484.1311500.2020. Первые поставки нового оборудования намечены на июнь 2021 года.

Другие новости:

Сириус Прибор приемно-контрольный и управления пожарный

Болид Сириус Сириус изображение 1 Сириус изображение 3 Сириус изображение 4 Сириус изображение 5

Прибор приемно-контрольный и управления пожарный, до 4096 входов, до 1024 выходов, до 1024 зон, до 128 групп, до 2048 пользователей, до 256 групп доступа, до 122 зон оповещения, 4 направления пожаротушения (до 127 с блоками С2000-ПТ), 4 линии RS-485, встроенный С2000-КДЛ-С (возможность установки дополнительного), ЖКИ, WEB-интерфейс, 4 контролируемых выхода ОК (24 В/2 А), 3 выхода СК (200 В/100 мА), выход питания внешних устройств 24 В/300 мА с защитой от КЗ и перегрузки, дискретный вход Неисправность, U-пит.220 В, под 2 АКБ 12 В 17 Ач, IP41, t-раб.0. +40°С, 500 425 110 мм

Назначение: предназначен для контроля и управления системой пожарной сигнализации, оповещения, пожаротушения, дымоудаления и вспомогательным инженерным и технологическим оборудованием участвующим в обеспечении пожарной безопасности

Как превратить противопожарную продукцию в тыкву одним нормативным требованием в СП 484.

Новые нормативные требования к системам противопожарной автоматики создают серьёзные проблемы для произвольного расположения и комбинирования оборудования составных приборов, перечеркивая все накатанные технические решения, и разом удорожающие стоимость системы минимум на 18 000р.

Изменения нормативных требований повлияли практически на всех производителей, которых рассматривал в статье «Обзор адресных систем охранной и пожарной сигнализации». На некоторых из них остановлюсь подробнее.

Нормативные обоснования логических выводов о размещении противопожарного оборудования.

Из СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» (ссылка).

В чем разница терминов «Технологическое оборудование СПА» и «технических средств пожарной автоматики»? Тут я немного не понял — похоже на лингвистический ляп.

Из ТР ЕАЭС 043/2017 Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (источник):

Короче, если линии связи между двумя блоками противопожарной системы не дублируются, то такие блоки можно размещать только в специальном шкафу с сертификатом соответствия ФЗ 123.

То-есть так уже нельзя:

Правильное размещение оборудование на примере системы Болид.

Тут все очень просто.

Линию интерфейса RS-485 системы «Орион» необходимо размещать только в шкафу «ШПС-24» или «ШПС-12», стоимостью около 18 000р.

Из процитированного фрагмента следует, что шкаф может применяться только с оборудованием Болид.

В руководстве по эксплуатации С2000М правда нет информации о применении контроллера внутри шкафа. Но формулировка в нормативном документе, повторюсь, такая: «. только при условии наличия соответствующей информации в ТД изготовителя технического средства, в отношении которого планируется применение монтажных устройств».

Более того, в РЭ на ШПС в цитате, приведённой выше, опять повторюсь: «. и другие, имеющие возможность крепления на DIN-рейку».

Исходя из моего понимания русского языка С2000М вообще нельзя больше применять в СПА и СППЗ.

Правильное применение оборудование на примере системы Рубеж.

Прибор «Рубеж-20П» представляет собой аналог совмещенного в одном корпусе сетевого контроллера «С2000М», трех контролеров двухпроводной линии связи «С2000-КДЛ» и одного релейного блока «С2000-СП1» частично поделенного с выходами, как у пускового блока «С2000-КПБ».

А отдельно устанавливаемый источник питание осуществляет питание прибора по двум независимым линиям.

Поэтому если на объекте применяется всего лишь один «Рубеж-20П», то применение шкафа пожарной автоматики не требуется.

Если необходимо два и более приборов, то тут два варианта.

1. Использовать специальный ящик — «Прибор Рубеж-МК», который выпускается в индивидуальном исполнении, а его состав фиксируется присвоением уникального проектного номера.

2. Применение приборов приемно-контрольных управления и индикации протокола R3-Link, у которого два интерфейса RS-485, сертификат на который получен неделю назад и, возможно, именно поэтому отсутствует информация о цене на эти устройства.

Правильное применение оборудование на примере системы Астра.

ППКОП «Астра-812 Pro» и ППКОП «Астра-8945 Pro» имели возможность устанавливать расширители в свои внутренние слоты.

Это позволило оперативно привести приборы в соответствие СП 484 при помощи специального модуля.

Модуль «Астра-RS-485» устанавливается в ППКОП «Астра-8945 Pro» в слот расширения В (при этом в слоте А сохраняется возможность использования модулей коммуникации «Астра-GSM (ПАК Астра)» и «Астра-LAN (ПАК Астра)»). Также «Астра-RS485» может быть установлен в ППКОП «Астра-812 Pro», имеющий один слот расширения, но при этом исключается возможность использования модулей коммуникации.

Таким образом формально СПА на базе продукции «Теко» будет соответствовать требованиям СП 484.

Правильное применение оборудование на примере системы Плазма-Т.

Хотя стоимость Центрального Прибора Индикации исполнения Pro (неотъемлемой части СПА) составляет 43 000 р, что не способствует принятию решения о его применении.

Моноблочные приборы пожарной сигнализации.

С введением СП 484 более привлекательными стали системы, в которых используется моноблочные приборы пожарной сигнализации, когда все компоненты составного прибора в одном корпусе, а вне корпуса только кольцевые адресные линии связи. То-есть моноблочный прибор тут понимается как антоним составного.

Единственный недостаток их в том, что системы с моноблочным прибором не масштабируемые или не очень масштабируемые.

Но если до введения СП 484 интерес применения моноблочных приборов был сомнительным, то теперь, в связи с запретом использовать не адресной сигнализации для некоторых типов даже небольших объектов, делает применение моноблочных приборов с небольшим адресным пространством интересным.

Рубикон.

Казалось бы что моноблочным прибором является прибор ППК-М адресной системы Рубикон. Но этот прибор не содержит блока питания и имеет один ввод питания, в связи с чем невозможно организовать питание по двум линиям.

Юнитест.

Производитель представляет две системы: Минитроник и Юнитроник.

И теперь эти системы получают выигрыш, поскольку являются перспективной заменой для неадресных систем.

Под вопросом только применение адресных модулей, требующих внешнее питания — в системах не было реализовано два ввода питания у адресных модулей. В ассортименте правда появились шкафы размещения оборудования, но не изучал этот вопрос подробно.

Параметры этих систем можно посмотреть в обзорной статье по адресным системам. Выгода в цене при применении оборудования Юнитест проанализирована в статьях с меткой Юнитест.

Для базового функционала систем Минитроник и Юнитроник производства Юнитест почти ничего не поменялось с введением СП 485 — системы оказались по сути готовыми к изменениям норм.

Вэрс-Леон.

Справедливости отметим и эту систему с моноблочным прибором адресной пожарной сигнализации, параметры которой тоже присутствуют в обзорной статье.

Выводы.

Последствия этих выводов далеко идущие, ведь редко когда на объекте достаточно применить одно техническое средство — и для обеспечения нужного функционала требуется более чем один блок или модуль.

В статье «Достаточно ли на объекте установить один пожарный прибор?» обосновано, что случай, когда на объекте достаточно установить один приемо-контрольный прибор со встроенным РИП, крайне редкий.

Производителей адресных систем пожарной сигнализации очень много (повторю ссылку на статью с обзором адресных систем, которую давал вначале) — и всем им как-то придется выкручиваться из ситуации.

Ведь хитрые дорогие ящики Болид и Рубеж не применимы для других систем.

На данный момент выдуться разработки нового прибора Рубикон, о чем можно почитать в телеграм-канале производителя: t.me/asb_rubicon/113.

Но пока в продаже этого гаджета нет.

Также существуют в проекте приборы Болид: обновленный «С2000М» и «Сириус».

Оборудование же других производителей превращается в тыкву.

А ведь разговоры о случившихся нововведениях идут давно — почему никто кроме трех производителей не оказался готов в полной мере?

Еще записи по теме

Тестирование новых СП 484 на сложном объекте

Грани-при СП 484.1311500.2020.

Решение проблемы соответствия пожарных приборов при помощи контроллеров типа С2000М

Адресные пожарные датчики со встроенными изоляторами короткого замыкания

Обзор адресных систем охранной и пожарной сигнализации

Цены на адресные датчики дыма

Цитата из болидовской брошюрки:

Надо добавить в статью.

Похоже что «будут» эти устройства уже скоро.

Возможность подключения «Сириуса» прямо к интернету это конечно уже совсем другой уровень.

А если Болид еще и свой сервер будет предоставлять, как как Навигард, Ритм-Контакт, чтобы с Ip не играться, так это будет серьёзная заявка.

Кстати говоря, «Аргус-Спектр» сразу пошел верным путем, их проводная система ИСБ Стрелец-Интеграл изначально имеет возможность создания кольцевого интерфейса LON(S2). А чтобы соединить два и более сегмента (пожарных отсека), существует устройство Мост-И. Т.е. такое ощущение, что кое-кто мог быть заинтересован в продвижении изменений в нормативке

Еще есть малоизвестная система «Дозор» от нижегородского производителя. Они изначально пошли по пути децентрализации. Все что им нужно сейчас сделать — это кольцевой RS-485 для связи между ППКОП, в этом они похожи на «Рубеж».

При поверхностном ознакомлении с СП 484 у меня возник образ что RS-485 нельзя по зданию тянуть, а в одном помещении или в одном ящике пожалуйста.

Даже не подозревал что приземление производителей будет настолько жестким.

LON это конечно интересно. Собственно к Аргусу и присматривался из-за LON.

Идея что все все все можно было бы соединять двумя проводами произвольным образом (в том числе и дважды) конечно хороша.

(Тот же протокол интернета вещей по половине витой пары).

Но как-то там в оборудовании Аргус все совсем мутно.

Если бы ноги СП 484 росли оттуда, то почему часть оперы на своей стороне красиво не исполнить?

По поводу идеи соединять все со всем — считаю что что-то(кто-то) не позволяет это делать: придерживает развитие, как и блокчейн.

— сюда сразу надо было производителям копать

Оборудование разных производителей должно дружить друг с другом!

(Или по крайней мере такая идея должна культивироваться)

А они как в сказке про Ниф-Ниф и Наф-Наф.

Закрылись в собственных домиках, буквально восприняв буржуйские ветра о свободной конкуренции то да се.

Но эта конкуренция звучит так: «умри ты сегодня, а я завтра»

Вот и пришёл волк выбивать идеи.

Мутно там только в радиоканальной системе. С проводной вроде бы все ясно и ничего уже долгое время не менялось

А шоб никто не догадался) Да я и не утверждаю этого, просто одни системы оказались подогнаны под СП484 больше, чем другие. Возможно, кто-то изначально проектировал систему с оглядкой на Европу. В частности, концепция децентрализованной системы с резервируемым интерфейсом и кольцевыми адресными шлейфами с защитой от КЗ прослеживается практически во всех крупных европейских системах достаточно давно. А до нас дошло только сейчас

Программирование клапанов дымоудаления болид

Задача СПДВ — своевременное удаление продуктов горения из путей эвакуации и блокирование распространения огня по воздуховодам между помещениями. Состав пожарной автоматики СПДВ:

Прибор пожарные управления системой противодымной вентиляции;
Блоки управления клапанами;
Блоки управления вентиляторами;
Устройства дистанционного пуска;
Противопожарные клапаны (огнезадерживающие и дымовые);
Дымовые люки (фрамуги);
Вентиляторы противодымной вентиляциии.

Противодымная вентиляция — регулируемый (управляемый) газообмен внутреннего объема здания при возникновении пожара в одном из его помещений, предотвращающий поражающее воздействие на людей и (или) материальные ценности распространяющихся продуктов горения, обусловливающих повышенное содержание токсичных компонентов, увеличение температуры и изменение оптической плотности воздушной среды (СП 7.13130-2013, п.3.13).
Система противодымной вентиляции вытяжная — автоматически и дистанционно управляемая вентиляционная система, предназначенная для удаления продуктов горения при пожаре через дымоприемное устройство наружу (СП 7.13130-2013, п.3.16).
Система противодымной вентиляции приточная — автоматически и дистанционно управляемая вентиляционная система, предназначенная для предотвращения при пожаре задымления помещений зон безопасности, лестничных клеток, лифтовых шахт, тамбур-шлюзов посредством подачи наружного воздуха и создания в них избыточного давления, а также для ограничения распространения продуктов горения и возмещения объемов их удаления (СП 7.13130-2013, п.3.17).
Зона противодымной вентиляции — часть здания или объекта, в которой процесс создания подпора воздуха или удаления продуктов горения осуществляется независимо от других частей здания или объекта (СП484, п.3.9).
Исполнительное устройство — техническое средство, предназначенное для применения в системах пожарной автоматики в качестве активного элемента защиты людей и/или материальных ценностей при пожаре (оповещатель, электропривод насоса, вентилятора, задвижки, клапан противодымной вентиляции, модуль пожаротушения и т.п.) (СП484, п.3.18).
Клапан противопожарный — автоматически и дистанционно управляемое устройство для перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий, имеющее предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности:-нормально открытый (закрываемый при пожаре);-нормально закрытый (открываемый при пожаре);-двойного действия (закрываемый при пожаре и открываемый после пожара) (СП 7.13130-2013, п.3.8).
Клапан дымовой — клапан противопожарный нормально закрытый, имеющий предельное состояние по огнестойкости, характеризуемое только потерей плотности, и подлежащий установке непосредственно в проемах дымовых вытяжных шахт взащищаемых коридорах (СП 7.13130-2013, п.3.9).
Дымовой люк (фонарь или фрамуга) — автоматически и дистанционно управляемое устройство, перекрывающее проемы в наружных ограждающих конструкциях помещений, защищаемых вытяжной противодымной вентиляцией с естественным побуждением тяги (СП 7.13130-2013, п.3.7).
Устройство дистанционного пуска — техническое средство, предназначенное для ручного пуска (активации) систем противопожарной защиты (пожаротушения, противодымной защиты, оповещения, внутреннего противопожарного водопровода и т.д.), выполненное в виде конструктивно оформленной кнопки, тумблера, переключателя или иного средства коммутации, и обеспечивающее взаимодействие с прибором пожарным управления по линии связи (СП484, п.3.32).

Принципы построения автоматики СПДВ и алгоритм работы изложены в СП484 и СП 7.13130-2013.

Основные требования к СПДВ в СП484:

Объект должен быть разделен на зоны противодымной вентиляции (п.5.11).
ЗКПС, по сигналу из которой активируется зона противодымной вентиляции, должна территориально полностью находиться в данной зоне или совпадать с данной зоной. Каждая зона противодымной вентиляции должна быть связана с отдельной ЗКПС или их группами. Отдельно взятая ЗКПС не должна взаимодействовать более чем с одной зоной противодымной вентиляции (п.7.1.5).
Автоматическая активация СПДВ должна осуществляться по сигналам из ЗКПС и/или по сигналам от участков АУПТ, относящихся к помещениям или их частям, защищаемых данными системами вытяжной противодымной вентиляции, составляющим зону противодымной вентиляции (п.7.7.1).
Для активации СПДВ по сигналам от АУПТ должны быть определены отдельно идентифицируемые участки АУПТ, при этом каждый такой участок должен полностью находиться в одной из зон противодымной вентиляции или совпадать с ней. В одной зоне противодымной вентиляции может находиться несколько участков АУПТ, при этом ни один участок АУПТ не должен располагаться в двух или более зонах противодымной вентиляции (п.7.1.6).
Активация СПДВ должна осуществляться согласно первому поступившему сигналу от СПС, АУПТ или УДП СПДВ в определенной зоне противодымной вентиляции. Запуск систем вытяжной и приточной противодымной вентиляции в других зонах защиты при поступлении новых сигналов от СПС, АУПТ или УДП СПДВ может быть осуществлен только при следующих условиях:
- данный алгоритм работы предусмотрен при проектировании СПДВ;
- системы вытяжной и приточной ПДВ в данных зонах независимы друг от друга или производительности СПДВ достаточно для работы в нескольких зонах противодымной вентиляции одновременно;
- совместная работа СПДВ в нескольких зонах противодымной вентиляции не способствует распространению пожара и продуктов горения.
  Во всех остальных случаях запуск СПДВ в других зонах защиты может быть предусмотрен только в ручном режиме с помощью органов управления ППУ (ППКУП) или после выполнения процедуры сброса ППУ (ППКУП) (п.7.7.6). /ul>
- Ручное управление СПДВ должно осуществляться от органов управления ППУ (или ППКУП), а также от УДП, подключенных к ППУ (или ППКУП) (п.7.1.7).
- Активация УДП должна осуществляться раздельно для каждой зоны противодымной вентиляции (п.7.1.9).
- Линии связи между компонентами автоматики ПДВ необходимо выполнять с условием обеспечения автоматического контроля их исправности (п.5.17).
- При единичной неисправности линии связи допустим отказ только автоматического, либо только ручного управления одной зоны противодымной вентиляции. Требование не распространяется на линии связи с исполнительными устройствами ПДВ (выполнение требований п.5.4).
- Управление автоматикой ПДВ должно осуществляться при помощи прибора управления противодымной вентиляцией (ППУ) (п.7.1.1).
- Автоматика СПДВ может выполнять следующие функции, не связанные с противопожарной защитой: управление естественным проветриванием здания и управление общеобменной вентиляцией здания (п.5.21).

В соответствии с п. 7.20 СП 7.13130-2013 должно обеспечиваться опережающее включение вытяжной противодымной вентиляции от 20 до 30 с относительно момента запуска приточной противодымной вентиляции. Во всех вариантах требуется отключение систем общеобменной вентиляции и кондиционирования с учетом положений СП 60.13330.

СПДВ должна учитывать все требования СП 7.13130-2013 при совместной работе с системами общеобменной вентиляции.

СПДВ в ИСО «Орион» может быть построена на базе блочно-модульного ППУ. Структурная схема компонентов СПДВ и ее автоматики в ИСО «Орион» изображена на рис.

Пульт «С2000М исп.02» или «Сириус» выполняют функции индикации состояния всех компонентов автоматики ПДВ, формирования управляющих сигналов для активации исполнительных устройств в зонах противодымной вентиляции, ручного дистанционного управления запуском противодымной вентиляции. Для организации логической связи между ЗКПС, зонами пожаротушения и зонами противодымной вентиляции в пульте «С2000М исп.02» и ППКУП «Сириус» предусмотрена функция произвольной связи входов и выходов. Блоки «С2000-БКИ» и «С2000-ПТ», при необходимости, могут обеспечивать дополнительную индикацию состояния исполнительных устройств (противопожарных клапанов, люков, фрамуг) или их групп, а также ручное дистанционное управление запуском противодымной вентиляции, или положением клапанов (люков, фрамуг). Контроллер «С2000-КДЛ» (внешний или встроенного в ППКУП «Сириус») контролирует адресную линию связи с блоками управления клапанами «С2000-СП4» и устройствами дистанционного пуска «УДП-513-3АМ исп.02». Для управления клапаном «С2000-СП4» имеет два выхода, через которые на привод коммутируется напряжение переменного тока 220 В или переменного/постоянного тока 24 В, в зависимости от исполнения блока. Выходные силовые цепи блока гальванически развязаны от двухпроводной линии связи с контроллером «С2000- КДЛ». Это обеспечивает дополнительную степень помехоустойчивости и защиты слаботочной линии связи. Контролируемые выходы обладают возможностью обнаружить неисправность привода, например, обрыв обмотки электромагнита или электродвигателя. Наличие двух выходов позволяет с помощью одного «С2000-СП4» управлять электромеханическим реверсивным приводом, использующим электродвигатель с двумя обмотками. Для контроля положения заслонки в «С2000-СП4» предусмотрены два контролируемых входа подключения концевых переключателей привода. Для обеспечения ручного управления приводом и тестовой проверки клапана в блоке имеется возможность подключения внешней кнопки управления. Прибор имеет светодиоды, сигнализирующие о состоянии связи прибора с контроллером «С2000-КДЛ», исправности привода клапана и положения заслонки. УДП предназначены для ручного пуска каждой из зон противодымной вентиляции. Управление системой противодымной защиты предусмотрено от системы пожарной сигнализации ИСО «Орион», (в автоматическом режиме), с пульта «С2000М», прибора «Сириус» или блока «С2000-БКИ» в помещении пожарного поста (дистанционно), от устройств дистанционного пуска, устанавливаемых у эвакуационных выходов с этажей в соответствии с СП 7.13130-2013.

Вентиляторы ДУ, ПВ и ОВ управляются блоками (шкафами) ШКП-XXRS (М) подключаемыми к резервированным линиям RS-485 интерфейса.

В соответствии с требованиями СП484 п.5.4, группы «С2000-СП4», относящиеся к одной зоне противодымной вентиляции, должны быть защищены изоляторами КЗ «БРИЗ». Устройства дистанционного пуска «УДП-513-3АМ исп.02» («Дымоудаление») уже имеют встроенные изоляторы КЗ.

На больших или сложных объектах для упрощения координированного управления всеми противопожарными системами целесообразно оснастить пожарный пост-диспетчерскую ПК с программным обеспечением АРМ «Орион Про», который обеспечит большую наглядность происходящего на объекте за счет дублирования индикации на графических интерактивных планах помещений.

На основании п. 7.22 СП 7.13130-2013 электроснабжение электроприемников систем противодымной вентиляции должно осуществляться по первой категории надежности в соответствии с ПУЭ.

Требования СП484 и СП6.13130.2021 в части электропитания СПДВ в целом аналогичны требованиям к электропитанию СПС (см. раздел ««Электропитание систем пожарной сигнализации»).

Для организации бесперебойного питания вентиляторов противодымной защиты, управляемых «ШКП-XXRS (М)» различных номиналов, в качестве НКУ с АВР рекомендуется использовать специальные шкафы ввода резерва «ШВР-30», «ШВР-110», «ШВР-250». Они предназначены для обеспечения автоматического переключения питания с основного ввода трехфазного электропитания на резервный и обратно, в соответствии с требованиями ГОСТ Р 53325-2012 п.7.2.8. «ШВР» визуально отображают и передают на входы неадресных приемно-контрольных блоков состояния основного и резервного вводов питания.

В соответствии с п.5.11 СП6.13130.2021 в блоках ШКП-ХХRS (M) установлены автоматические выключатели без теплового расцепителя (с характеристикой МА).

Инсталляция, монтаж » Привязка открытия клапанов от С-2000-4/220 в АРМ Орион Про к включению двигателя дымоудаления.

Огромная просьба подсказать пошагово как написать сценарий управления клапанами дымоудаления в АРМ Орион Про. То есть имеется несколько клапанов с приводами BLF-220 подключенных к с-2000-4/220 ну соответственно через КДЛ к С-2000М и к АРМ-у. Нужно чтобы клапана открылись при пожаре и когда все клапана данного участка откроются полностью, должен включиться двигатель дымоудаления. Соответственно после отбоя пожарной тревоги двигатель должен выключиться и остановиться полностью в режим потребления 0 Ампер,после этого должны начать закрываться клапана. Мощность двигателя составляет 40 кВт включен через частотный преобразователь с управлением от С-2000-4. Проблемма еще в том что частотник разгоняет двигатель с разбросом в 10-15 секунд при пробных пусках. С уважением.
