Все отличия СИП. Полный справочник

Типы СИП: СИП-1, СИП-2, СИП-3, СИП-4

СИП-1
Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69 , в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"

СИП-2
Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69 , в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"

СИП-3
Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69 , в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.5)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"

Конструкция кабеля СИП-3:
Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава [2], вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена [1].

СИП-4
Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69 , в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)

Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"

Провод СИП — какой выбрать? СИП-2, СИП-3 или СИП-4?

Провод СИП относится к одним из наиболее надежных и универсальных проводников электрического тока. Он пользуется большой популярностью из-за удобства прокладки, универсальности использования и большого выбора видов (СИП-2, СИП-3, СИП-4) в зависимости от цели использования. Кроме того, данные провода не нуждаются в дополнительном армировании – во время воздушной прокладки они отлично держатся между опорами и не провисают под действием собственной массы. Хорошая изоляция не провоцирует короткое замыкание, даже в случае схлестывания проводов (это часто происходит под действием ветровых нагрузок).

Несмотря на все преимущества, нужно знать, как правильно выбрать подходящий провод СИП под определенные нужды. Далее мы рассмотрим основные разновидности в зависимости от сферы применения и главные критерии выбора проводов.

Разновидности СИП

СИП применяются в сетях с небольшим напряжением или же высоковольтным – от сетей 0,6 кВ до 35 кВ. Каждый вид СИП создан для особых условий эксплуатации:

Этот провод подразумевает наличие нескольких жил, покрытых изоляцией, нулевая жила также имеет изоляционный слой. Зачастую подразумевается создание магистральной сети между поселками и городами, а также ответвлений к населенному пункту. Стоит отметить, что данный провод подходит для холодного и умеренного климата, даже в случае воздействия низкой температуры изоляционный слой не трескается. Представленный провод имеет одножильную конструкцию. Он также используется для прокладки воздушной магистрали, но он создан специально под более высокие нагрузки – напряжение в пределах 10-35 кВ. Изоляция создана из сшитого полиэтилена, поэтому СИП-3 применяется для монтажа в регионах с довольно агрессивным климатом. У данного провода нет несущей жилы, количество токопроводящих жил может составлять 2-4 штуки, между которыми в равной мере распределяются несущие свойства. Представленный провод прокладывается зачастую по стенам зданий и строений. Основное предназначение – создание ответвлений от магистралей, чтобы подвести электричество к конечному потребителю.

Подытоживая вышеперечисленное, можно сделать вывод, что СИП-2/4 используются для прокладки низковольтных линий с напряжением не более 1 кВ, в то время как СИП-3 предназначен для высоковольтных. Если необходимо подключить дом к линии электропередач или сделать что-то подобное, то требуется использовать СИП-2 или СИП-4. Для создания магистральной линии электропередач требуется взять уже СИП-3.

Отдельно стоит отметить, что каждый тип СИП требует опоры разной длины и определенную арматуру (зажимы, кронштейны и прочие элементы).

Как грамотно подобрать провод

Кроме основных видов СИП также во время выбора стоит уделить внимание нескольким критериям:

Самонесущий изолированный провод (СИП): разновидности и характеристики

Линии электропередач, используемые для снабжения различных населенных пунктов или промышленных объектов любой величины, конструируются из проводников, отвечающих современным требованиям к электрической и пожарной безопасности. СИП-кабель – одно из лучших изделий, решающих поставленные задачи.

Что такое провод СИП

Чтобы разобраться в предназначении и конструкции кабеля, для начала следует расшифровать маркировку:

• С – самонесущий;
• И – изолированный;
• П – провод.

Данный кабель применяется для прокладки линий электрической передачи по воздуху. Это идеальный вариант, когда монтаж осуществляется по системе «от столба до дома». С другой стороны, проводник нельзя заводить непосредственно в дом или жилые помещения, поскольку изоляция не предназначена для подобной эксплуатации. В результате СИП протягивают до распределительного щитка, являющегося вводным узлом и расположенного на улице. Внутри него размещают электрический счетчик и вводное автоматическое устройство. От щитка в дом прокладывают другие кабели, обычно с медными жилами и хорошей изоляцией. Их диаметр намного меньше, гибкость – выше.

Конструктивно провод от кабеля отличается отсутствием изоляции, поэтому наше изделие и называется «самонесущий изолированный провод». Здесь отсутствует дополнительная защита в виде наружной оболочки или брони, а изолируются исключительно проводники. Таким образом, технически называть кабелем СИП – неправильно.

Прилагательное «самонесущий» указывает на то, что для воздушных линий нет необходимости использовать диэлектрический трос, к которому крепятся остальные провода. СИП любой марки характеризуется высокой несущей способностью, которой достаточно для того, чтобы кабель выдерживал собственный вес и дополнительные нагрузки из-за ветра или выпадающих осадков (например, снега, оседающего на ЛЭП).

Конструкция и состав

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

• токопроводящие жилы;
• сердечник из стальной проволоки;
• полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого.

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

1. СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
2. СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
3. СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

Виды и назначение проводов СИП

Провод СИП – лучший вариант для проведения линий электропередач к частному дому. Это недорогое изделие с хорошими технико-эксплуатационными характеристиками, которое выпускается в трех разновидностях:

• оголенная несущая нейтраль;
• изолированная несущая нейтраль;
• самонесущий кабель.

Основным материалом для изготовления токоведущих жил и несущих проводников является алюминий. В последнем случае используют сплав с высокой несущей способностью. Рассмотрим основные разновидности СИП.

Провод СИП-1

В данном случае провод изготавливается с оголенной несущей нейтралью в соответствии с европейским стандартом. Конструктивно СИП-1 представляет собой один несущий оголенный провод из чистого алюминия или усиленного сплава, вокруг которого закручены одна-четыре токоведущие жилы с LDPE-изоляцией. Последний материал защищает изделие от ультрафиолетовых лучей.

Такой провод применяют во время монтажа магистральных линий электрической передачи и различных ответвлений при условии сухого или нормального воздуха с минимальным количеством запыленности. Подходят для электросетей общим напряжением 600 или 1000 В при частоте 50 Гц.

Все проводники, защищенные изоляцией, закручиваются вокруг несущей проволоки с определенным шагом. Отдельная жила может состоять из одной или нескольких проволок. Нейтральная жила производится из качественного сердечника. Может применяться сталь или алюминий. Вокруг сердечника размещают круглые алюминиевые жилы. У несущей жилы диаметр намного больше.

После прокладки СИП вес всей конструкции сдерживает несущая жила, установленная на растяжках, прикрепленная к столбам и т. п. С этим связано увеличение толщины относительно остальных токоведущих проводников. В большинстве случаев утолщенная жила является нулевой. Остальные жилы обязательно изолируются термопластичным полиэтиленом, способным выдерживать температуру воздуха до 70 гр. Цельсия при продолжительном нагреве или до 125 гр. Цельсия при кратковременном. Также ЛЭП на СИП-1 будет выдерживать большие снеговые нагрузки.

Главный недостаток применения СИП-1 – при появлении перекоса фаз на оголенном несущем проводе может появиться высокое и опасное для жизни напряжение. Для предотвращения этого на каждом столбе нейтраль заземляется. Но даже если есть такая возможность, уличный кабель не рекомендуют прокладывать по фасаду здания.

Провода СИП-2 и СИП-3

Провода марок СИП-2 и СИП-3 имеют изолированную нейтраль. Несущий нулевой провод в отличие от СИП-1 защищен качественной оболочкой, в то время как остальные конструктивные элементы остались без изменения: вокруг утолщенной нейтрали закручены одна-четыре токоведущие жилы, изолированные сшитым полиэтиленом с высоким светостабилизирующим свойством.

Эксплуатация СИП-2 допустима в электрических сетях напряжением 600 или 1000 В. В отличие от СИП-1 вторая категория может применяться в условиях повышенной влажности и большого содержания соли в воздухе (например, на побережье морей и океанов, рядом с солончаками и т. п.). Также провод можно закреплять прямо на стенах жилых домов. Это идеальное решение при прокладке линий от столба до дома.

СИП-3 идентичен по структуре с кабелем второй категории, но характеризуется утолщенной оболочкой. Благодаря этому к описанию провода добавляется приставка «защищенный». Эксплуатация допустима в сетях с куда более высоким номинальным напряжением – до 20 или 35 кВ в зависимости от конкретной модели изделия. Что касается технических характеристик, то кабель идентичен СИП-1, хотя различия можно найти при сравнении допустимых токовых нагрузок.

СИП второй и третьей категорий подвешивают на несущий проводник увеличенного диаметра. Поскольку он изолирован, то исключаются возможные наводки тока. Тем не менее присутствует риск разрыва оболочки из-за чрезмерно высокой механической нагрузки. Таким образом, проектируя линию электропередачи на СИП-2, монтажники стараются сокращать до минимума величину пролетов (расстояние между ближайшими столбами).

Провод СИП-4, СИП-5 и СИП-7

По конструкции все три категории проводов значительно отличаются от перечисленных выше:

• в изделии отсутствует несущий проводник, поэтому нагрузка оказывается сразу на все токоведущие жилы;
• прочность кабеля намного ниже СИП-1, СИП-2 и СИП-3, что как раз связано с отсутствием несущего провода;
• их нельзя эксплуатировать в регионах с большим количеством осадков в виде снега или частыми обледенениями.

Также стоит отметить, провод может состоять из двух, трех или четырех проводников (не бывают моножильных СИП четвертой, пятой или седьмой категории). В состав изделия могут добавлять один или два провода для освещения. Жилы скручиваются между собой, формируя общий центр. Шаг скрутки зависит от конкретной модели. Одна жила делается нулевой, все остальные – фазными.

СИП-4 применяется в электрических сетях напряжением 600 или 1000 В. Поскольку конструкция не подразумевает использование утолщенной несущей жилы, то кабель характеризуется повышенной гибкостью, а минимальный радиус изгиба составляет 7,5 радиусов общего диаметра.

Это наиболее популярный провод СИП, что обусловлено уменьшенной стоимостью и хорошими техническими параметрами. Существует несколько дополнительных разновидностей СИП четвертой категории:

1. СИПн-4 производится с качественной изоляцией, не поддерживающей горения.
2. СИПсн-4 имеет негорючую изоляцию и один или два осветительных проводника. Также может модернизироваться одной-тремя медными жилами для цепей контроля. В таком случае к аббревиатуре через «плюс» добавляют цифры, указывающие на число данных вспомогательных проводников.
3. Кабель СИПгсн-4 отличается от предыдущей разновидности тем, что способен дополнительно предотвращать попадание влаги.

Провод двух последних типов имеет европейский аналог под названием AsXSn. Назначение и большинство технико-эксплуатационных характеристик у данных изделий идентично.

Следующая категория – СИП-5 – отличается от предыдущей отсутствием возможности включения вспомогательных жил для сигнализации или освещения. В состав изделия входят токоведущие жилы одинаковых диаметров. Общее количество проводников – от двух до четырех: как всегда, один из них – нейтральный, остальные – фазные.

Одножильный провод СИП-7 производится с усиленной изоляцией, состоящей из нескольких слоев:

• экран из проводящего электроэнергию полиэтилена;
• сшитый полиэтилен;
• атмосферостойкий полиэтилен.

Данный кабель может эксплуатироваться в электрических сетях, напряжение которых достигает 110 кВ. Отличный вариант в тех случаях, когда нет возможности выполнять подземный электромонтаж, и применение оголенных проводников недопустимо. Наиболее ярким примером могут служить парковые зоны и остальные участки с повышенной проходимостью. СИП-7 подойдет для использования в условиях умеренного, холодного или тропического климата. Реже встречается медный изолированный кабель СИП-7.

Преимущества и недостатки

Перечислим основные достоинства проводов СИП:

1. Легкость установки и прокладки. Процесс отнимает меньше сил и времени по сравнению с монтажом других оголенных проводов. Нет необходимости крепить жилы на изоляторы.
2. Уменьшение вероятности несанкционированного подключения к линии. Коммутация требует определенных навыков и опыта работы, поэтому подобные действия могут выполнить далеко не все.
3. Изоляционные оболочки СИП производятся из качественного материала, отталкивающего мокрый снег и конденсат, что исключает серьезное обледенение линии. Если наледь и появляется, то в малых количествах.
4. Снижение вероятности удара током. Наличие изоляции проводников уменьшает риск поражения электрическим током в процессе проведения ремонтных работ и технического обслуживания ЛЭП. Многие операции могут быть выполнены без отключения напряжения.
5. Экономичность. За счет конструкции СИП провод в меньшей степени подвержен обрыву. На содержание уходят минимальные средства, провод может устанавливать на фасадах жилых зданий (за исключением некоторых категорий), благодаря чему уменьшается количество устанавливаемых опор.
6. Пониженная индуктивность. Благодаря низкому реактивному сопротивлению в проводе значительно меньше количество потерь по мощности и напряжению. Это исключает формирование токовых наводок и позволяет крепить СИП на опоры для низковольтных линий.

Из недостатков можно выделить:

1. Высокая стоимость в сравнении с простыми оголенными проводами. По вполне объективным причинам цена на СИП значительно выше стоимости на обычные неизолированные кабели.
2. При использовании СИП нужно обращаться к квалифицированным специалистам. Только они могут выполнить качественные монтаж и обслуживание ЛЭП с применением данных проводов. Связано это с тем, что подобные изделия появились сравнительно недавно, поэтому еще не получили столь широкого распространения. Добавьте ко всему этому то, что отечественные системы электрического снабжения не приспособлены для перехода на самонесущие изолированные проводники.

Выбор сечения и проверка изделия

Отправляясь в магазин за покупкой самонесущего изолированного провода, обратите внимание на расчетный ток. Для подсчета требуемой величины формируют схему, в которой учитываются длина участков электросети и нагрузка на каждом из них.

После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения. Таблица сечений СИП в зависимости от допустимых токов:

Сечение жил, кв. мм	Допустимый ток для изоляции из LPDE	Допустимый ток для изоляции из сшитого полиэтилена
16	70	100
25	95	130
35	115	160
50	140	195
70	180	240
95	220	290
120	250	340

Например, если расчетный ток составил 110 А, то нужно приобрести СИП-1 сечением 35 кв. мм или СИП-2 сечением 25 кв. мм. Последний вариант является предпочтительным, поскольку такой провод будет легче, крепче и более защищен от воздействия ветра и атмосферных осадков.

Совет! Выбирая СИП, старайтесь покупать провод с токоведущими жилами большего диаметра, чем требуется в соответствии с расчетом. Это позволит покрыть любые увеличения нагрузки, которые случатся в будущем.

Прежде чем выполнять монтаж провода, убедитесь в целостности всех жил. Для этого используется мультиметр:

1. Переключите тумблер на положение «Прозвонка» сектора сопротивлений, затем соедините друг с другом щупы красного и черного цветов. В случае исправности прибора вы услышите сигнал, указывающий на активированный режим прозвонки.
2. Двумя щупами коснитесь обоих концов СИП-провода. Если на проводнике нет повреждений, то вы услышите звуковой сигнал, указывающий на то, что заряд дошел из одного конца в другой.
3. Данные действия нужно будет повторить для каждой жилы.

Аналогичные проверки следует проводить для тумблера, установленного на секторе измерения сопротивления от 200 Ом до 200 кОм. Если на дисплее будет показан «0», то проводник целый, «1» – на линии есть обрыв.

Производители и стоимость кабелей СИП

Существует огромное количество заводов и мелких производителей, выпускающих различные марки СИП-кабеля. Перечисленные ниже предприятия в большинстве своем изготавливают качественную продукцию в соответствии с заявленными требованиями:

• ООО «Камский кабель»;
• ООО «ГК Севкабель»;
• ЗАО «Завод Москабель».

Стоимость изделия зависит от конкретного производителя и категории провода. Например, СИП-1 в среднем можно купить по 20, СИП-2 – 25, СИП-3 – 60, СИП-4 – 100 руб./п. м. Указанные цены могут варьироваться в зависимости от выбранного региона нашей страны.

Упаковка, хранение и транспортировка продукции СИП

В соответствии с ГОСТ самонесущий изолированный провод поставляется в барабанах. Транспортировать изделие можно только в них. Иногда возможна перевозка с последующим хранением в бухтах. В данном случае нужно соблюдать два условия: сечение жилы должно составлять 16-25 кв. мм, общий вес бухты – до 25 кг. При хранении следует использовать навесы или закрытые помещения. Возможно кратковременное размещение под открытым небом.

По стандартам внешняя поверхность барабанов должны быть защищена специальными матами. К изделию нужно добавить сопроводительный документ в виде этикетки или технического паспорта. Он крепится к щеке барабана или бухте. Чтобы этикетка или паспорт не затерся, его следует поместить внутрь влагозащитной упаковки.

Таким образом, рассмотренный в статье СИП-провод практически не имеет недостатков. Если вы найдете квалифицированного монтажника, не обращая внимания на слегка завышенную стоимость, то минусов и вовсе не будет. Учитывайте то, что затраты вскоре окупят себя за счет отсутствия потерь по напряжению и мощности, защиты от несанкционированной коммутации, приводящей к воровству электрической энергии, и экономии при техническом обслуживании ЛЭП.

Чем отличается сип 3 от сип 4

Преимущества и недостатки

Преимущества:

• Простота монтажа. Монтировать его гораздо проще, чем обычные провода без изоляции. Они не требуют крепления на изоляторы.
• Снижение воровства электроэнергии. Подключение к линиям с такими проводами требует определенной квалификации, выполнить его довольно сложно и доступно не каждому.
• Отсутствие обледенения. Материал, из которого выполнена изоляция СИП, не удерживает мокрый снег и конденсат. Образование наледи на воздушных линиях очень незначительно.
• Уменьшение риска поражения электротоком. Благодаря изоляции резко снижается вероятность поражения током при ремонте и эксплуатационном обслуживании линии. Многие работы можно выполнять под напряжением.
• Снижение расходов на монтаж и эксплуатацию. Благодаря своей конструкции провода меньше подвержены обрывам. Содержание ЛЭП с проводами такого типа обходится значительно дешевле. Провода такого типа можно крепить на фасады домов. Это позволяет использовать меньшее число опор.
• Низкая индуктивность. Такие линии имеют очень малое реактивное сопротивление. Потери напряжения и мощности в линиях, где используются СИП, значительно меньше. Маленькая индуктивность позволяет избежать наводок и делает возможным креплений к опорам линии низковольтных и контрольных кабелей.

Недостатки:

• Высокая стоимость. Конечно такие изделия стоят несколько дороже неизолированных проводов, которые обычно применяют для воздушных линий.
• Недостаток квалифицированных специалистов. Монтаж и обслуживание линий передачи электроэнергии, где используются эти кабели, имеет свои особенности. Такая токоведущая продукция появилась достаточно недавно и пока не получила широкого распространения. С этим связан недостаток специалистов, которые обладают необходимыми навыками и опытом. Кроме того, отечественные системы энергоснабжения в основном не приспособлены для массового перехода на токоведущие линии самонесущего изолированного провода.

Особенности

СИП – самонесущий изолированный провод, применяется для электроснабжения в силовых сетях. Электрокабель СИП используется в сети с напряжением: СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ, СИП-3 до 35 кВ.

Большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009. Изоляция фазных проводников и несущего нейтрального проводника выполняется из термопластичного полиэтилена или силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С

Технические характеристики кабеля СИП регламентирует ГОСТ Р 52373-2005 / ГОСТ 31946-2012 / ТУ 16-705.500-2006, в соответствии с которым к самонесущим изолированным проводам относятся изделия для воздушных линий с напряжением до 0,6/1 кВ включительно, а к – защищенным проводам продукция для таких же линий, но с напряжением до 10 кВ; от 10 до 20 кВ; 20кВ и 35 кВ. Существуют разные типы провода СИП. Чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Также марку провода разделяют по типу изоляции жил и техническим характеристикам:

1. СИПТ-1, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом. СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.
2. СИПТ-2 и СИП-1А — изолированы все нити;
3. СИП-2 — все жилы (за исключением нулевой) изолированы сшитым полиэтиленом;
4. СИП-2А — все проводники, в том числе и нулевая, покрыты слоем сшитого полиэтилена;
5. СИП-3 — провод состоящий из одной токопроводящей жилы, выполняется из плотного сплава или сталеаллюминевой структуры проволок, изоляционный слой выполнен из сшитого светостабилизированного полиэтилена. СИП-3 применяется для передачи электрической энергии напряжением до 20 кВ;
6. СИП-4 — все четыре жилы изолированы термопластичным полиэтиленом, но отсутствует несущая отдельная жила. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники;
7. СИП-5 — не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого (светостабилизированного) полиэтилена, количество жил две и более. Используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды провода СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).

Недостатки кабелей СИП

К минусам самонесущей проводки относят:

1. Увеличенная масса изделия. Из-за этого требуется частая установка столбов, предотвращающая провисы провода. Если деревянные изделия в сельской местности установить не составит проблем, то монтаж бетонных опор в городских условиях увеличивает стоимость работ.
2. Стоимость кабелей СИП превышает цену на обычные провода категории А или АС.
3. Отсутствие обученного персонала и нормативов на монтаж проводки в региональных сбытовых компаниях. Данный недостаток постепенно устраняется по мере повышения квалификации специалистов и разработки документации по монтажу и обслуживанию.

Виды провода

По конструкции различают следующие виды кабеля СИП:

• СИП 1. Проводниковая продукция этой марки состоит из алюминиевых фазных проводников, изолированных устойчивым к воздействию ультрафиолета полиэтиленом, и неизолированного нулевого провода. Для увеличения прочности (нулевая жила выполняет также и несущую функцию) нулевой провод этой марки имеет стальной сердечник. Если маркировка такого кабеля имеет букву А, значит нулевой проводник имеет изолированную жилу. Область применения провода этой марки – низковольтные линии напряжением до 1000 В.
• СИП 2. Этот провод или кабель применяется в силовых и осветительных линиях до 1 кВ. Состоит этот провод из 4-х жил, сделанных из алюминия в полиэтиленовой изоляции. Нулевой проводник, выполняющий несущую функцию, усилен стальным сердечником.
• СИП 3. Поводящие изделия этой марки состоят из одного сталеалюминиевого проводника в изоляции из полиэтилена. Эти изделия применяют для устройства высоковольтных сетей. Номинальное напряжение этих проводов – 10 кВ… 35 кВ.
• СИП 4. Такой провод состоит из 2-х или 4-х изолированных проводников. Разница между СИП 2 и СИП 4 заключается в конструкции жил. У СИП 4 отсутствует несущая жила. Используется это провод в воздушных линиях до 1000 В силовых и осветительных электросетей.
• СИП 5. Для ВЛ электропередачи с напряжением 10, 15, 20 кВ и 35 кВ номинальной частотой 50 Гц в атмосфере воздуха, в том числе на побережьях морей, соленых озер и т.д. Конструкция провода состоит из алюминиевых жил, отдельная несущая жила отсутствует.

Область применения СИП проводов 2х16 и 4х16

В быту наиболее востребованы кабеля 2х16 и 4х16. Так, провод 4х16 применяют для ВЛИ 0,6/1 кВ и для воздушных ответвлений к вводу здания. Кабель 4х16 можно прокладывать по стенам постройки и другим сооружениям.

Кабель СИП 2х16 используют для снижения сечения на ответвлениях, при переходе от ЛЭП к внутренней проводке помещения. Как ответвление, СИП 2х16 хорошо подходит для дачи или загородного дома.

Несмотря на всю изоляцию, СИП имеет небольшой вес, что удобно для монтажа. Рассчитать вес конкретной марки можно по таблицам. Например, вес СИП-4 с двумя жилами:

Использование изолированных проводов вместо оголенных позволяет избежать замыканий и травматизма током при обрыве линии. В домашних условиях кабель может проложить человек даже с небольшой квалификацией.

Провода СИП с изолированной нейтралью

Эту конструкцию часто называют «французской» — когда несущий нейтральный провод изготавливается с изоляцией. Эту систему характеризует следующая схема: от 1 до 4 проводящих ток жил (алюминий), несущая нейтраль с изоляцией.

Проводящие ток провода в конструкции скручиваются вокруг нейтрального несущего провода, в качестве изоляции применяется силанольно сшитый полиэтилен, который имеет свойство отталкивать свет и выдерживает температурный нагрев до 90 градусов. Кабель этой конструкции рассчитан на работоспособность при температурном нагреве от короткого замыкания оборудования до 240 градусов.

Предлагаемая на современном электротехническом рынке продукция имеет много наименований, что у обывателя вызывает сложность выбора. Специалисты всегда рекомендуют внимательно смотреть на качество изоляционного слоя кабеля, его оболочки, из какого материала они сделаны. Каждый провод может характеризоваться работой под разной нагрузкой. Систематизируя информацию по конструкции, видам проводов, можно сделать вывод, что марка кабеля СИП-2 лучше подходит для организации трансформации электрической энергии по магистральному признаку, этот провод используется для отводов от «воздушки». Марка проводов СИП 4 и 5 используется для подключения объектов энергопотребления, для фасадной прокладки.

Применение и условия использования провода СИП

Этот тип кабелей используется для обустройства ответвлений от воздушных линий электропередач к трансформаторным агрегатам. Могут применяться для строительства осветительных электросетей либо укладки по стенам строительных объектов. Основные технические свойства изолированных электропроводов обеспечивают возможность работы в сетях тока на 1000 В и 50 Гц.

Условия использование изделий:

• воздух классификации 2 либо 3 в соответствии с ГОСТ 15150-69;
• морские побережья;
• местности рядом с солеными озерами;
• индустриальные районы;
• территории с соленым песком.

Если соблюдаются правила установки и использования, провод не выделяет канцерогенных паров, которые могут нанести вред окружающей среде и человеку.

Условия прокладки

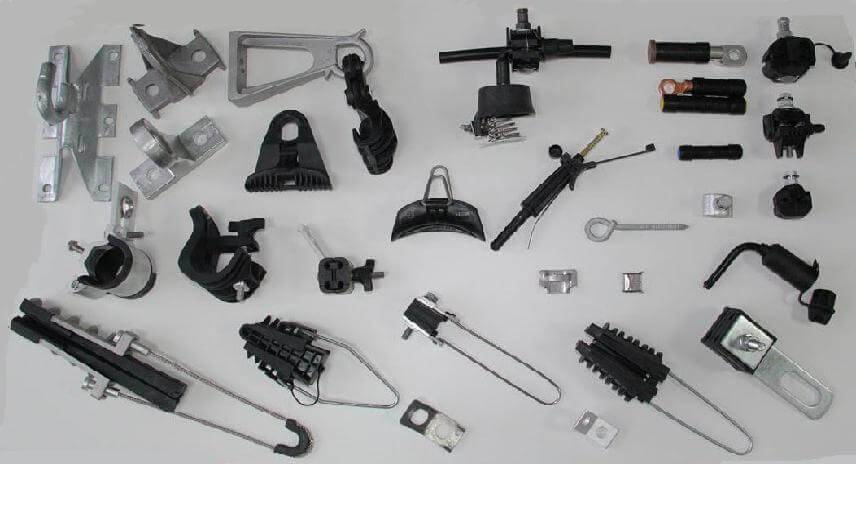

Прокладка провода не требует особых навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек, ознакомившись с правилами.

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

Типоразмеры

Площадь основных жил и допустимые нагрузки по току для них:

• 16 мм 2 — 100 А;
• 25 мм 2 — 130 А;
• 35 мм 2 — 160 А;
• 50 мм 2 — 195 А;
• 70 мм 2 — 240 А;
• 95 мм 2 — 300 А;
• 120 мм 2 — 340 А;
• 150 мм 2 — 380 А;
• 185 мм 2 — 436 А;
• 240 мм 2 — 515 А;

Токовые нагрузки указываются для температуры воздуха в 25 °С, ветра со скоростью 0,6 м/с и ультрафиолетового излучения 1000 Вт/м 2 , для иных условий применяются поправочные коэффициенты.

Сечение несущей жилы имеет площадь (в мм 2 ):

• 25;
• 35;
• 50;
• 70;
• 95

• — ответвлений от ВЛ;
• — ввод питания в жилые помещения;
• — хоз. постройки;
• — прокладка по стенам зданий и сооружений.

• — ответвлений от ВЛ;
• — ввод питания в жилые помещения;
• — хоз. постройки;
• — прокладка по стенам зданий и сооружений.

Электропровод российского производства

С конца ХХ века отечественная промышленность (компании «Иркутск кабель» и «Севкабель») показала первую электропроводную продукцию. За короткий временной промежуток провод СИП стал популярным как в быту, так и на производстве. Этому способствовали его технические параметры эксплуатации.

Общий вид провода

Специалисты утверждают, что себестоимость этого провода в целом больше на 25%, чем стоимость на производстве провода без изолированного покрытия, но прочность СИП выше на 70%. Правительством России принята программа, по которой предприятия РАО ЕЭС России переводятся на электроснабжение посредством эксплуатации СИП-провода, воздушным или иным способом.

Кабель этого вида занимает первую позицию, когда необходимо распределить или трансформировать электрическую энергию. В сетях до 1000 вольт (бытовые потребители) используются СИП марки 1 или 5, для линий трансформации электроэнергии до 20 кВ — СИП марки 3. На территории РФ СИП-провод применяют для трансформации и ответвлений электрической энергии, подключения объектов потребления электроэнергии.

Технические характеристики

Продавец должен предоставить следующие технические характеристики провода СИП:

• тип провода (СИП-1, СИП-2 и т.д.);
• число и сечение жил;
• диапазон рабочего напряжения;
• материал изоляции;
• температура окружающей среды: обычно от -50С до +50С. СИП-4 выдерживает морозы до -60С;
• минимальная температура монтажа (обычно -20С);
• масса километрового отрезка провода;
• диаметр;
• максимально допустимое натяжение для несущей жилы;
• рабочая токовая нагрузка;
• предельный ток;
• сопротивление: от 1,6 до 2,4 Ом/км (модели с минимальным сечением);
• наименьший радиус изгиба;
• срок годности: обычно 40 лет.

Число и сечение жил указывается в маркировке провода обычным способом. Например, запись СИП-4 2х30 означает, что изделие содержит две жилы сечением 30 мм2. При наличии вспомогательных жил (СИП-4) их параметры добавляют после знака «+». К примеру, запись СИП-4 2х30 + 1х16 говорит о наличии 2-х токопроводящих жил сечением 30 мм2 и одной вспомогательной (освещение) сечением 16 мм2.
