Чем заменить кварцевый резонатор

Не хватает для счастья керамического резонатора 456кГц
в стереодекодере приёмника (есть 455кГц, но не подходит).
Можно ли заменить кварцем 456кГц, если такие бывают?

_________________
В начале жизнь мучает вопросами, в конце — ответами.

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Источники питания для автомобильной электроники, включая маяки, GPS/ГЛОНАСС-трекеры и охранную сигнализацию, должны обеспечивать бесперебойное питание и безопасность, а также быть устойчивыми к вибрации и исправно работать при низких температурах. Батарейки FANSO EVE Energy обладают всеми необходимыми параметрами для надежной работы оборудования современного автомобиля.

_________________
В начале жизнь мучает вопросами, в конце — ответами.

На складе КОМПЭЛ доступны сетевые адаптеры (внешние блоки питания) производства MEAN WELL, представленные семействами GS, GST и GSM различного конструктивного исполнения: в розетку и настольные. Адаптеры GS и GST предназначены для питания различных промышленных и бытовых приборов, а семейство GSM может применяться для питания устройств медицинского назначения, поскольку соответствует требованиям EN 60601-1 и 60601-1-11. При этом они характеризуются малым потреблением энергии на холостом ходу.

_________________
Ни один домашний кот незнает что он домашний.

———-
А, ещё пробовал LC цепью самопальной, но с этим дольше мучиться.
могу намотать, не знаю сколько, есть катушка Т броневая контура от приёмника длина 5мм диам. 2мм провод 0.1мм +100р. +100, есть ещё одна побольше. )))

Последний раз редактировалось bler Вс ноя 24, 2013 22:07:27, всего редактировалось 1 раз.

Вот, нашёл как резонатор замутить
Осталось только узнать как индуктивность замутить точно
———-
Есть ферит. кольцо внут. Ф 5мм внеш.Ф 1см высота 4мм, с материнки, провод 0.1мм

Ерунду сказали.
На вашей картинке нарисована эквивалентная схема кварцевого резонатора, но это совершенно не значит, что спаяв её из дискретных деталей вы получите замену для кварца в схеме.
Кварц, это в первую очередь точность, добротность и стабильность, что от схемы на дискретных элементах добиться невозможно.

Мине кварц не нужен и ехать в питер тоже не хочется, спасибо

———-
Существует ряд пьезокерамических фильтров типа ФП1П1-61 , типономиналы которых отличаются величиной затухания при отстройке на ±9кГц. Это формальное отличие по существу не сказывается на качестве АМ-тракта, а даёт лишь повод изготовителю назначать более высокую цену за «лучшие» типономиналы.
короче
LCR цепь с точной настройкой может заменить пьезокераму и наоборот запросто

Последний раз редактировалось bler Пн ноя 25, 2013 20:27:01, всего редактировалось 1 раз.

Ничего там нельзя "плюсануть" т.к. на 455 кгц у вас на схеме керамический фильтр , а на 456 кгц нужен керамический резонатор , а это совершенно разные вещи.

_________________
В начале жизнь мучает вопросами, в конце — ответами.

Часовой пояс: UTC + 3 часа

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 8

Рукожопость — Нужен КВАРЦ…

Еще вопрос возможно ли заменить Кварц другим — т.е допустим 3,912 или 4,0 или 4,1?

У кого есть деталька с подходящими параметрами — откликнитесь очень надо парочку.

Детальки нет, но по поводу замены — можно порассуждать.
Высокая точность согласования частоты с возможностями конкретного устройства в бытовом применении последний раз использовалась в Apple Mac II в далёком 1979-ом году, когда строго заданные 300 кГц обеспечивали работу дисковода — при отклонениях частоты генератора дисковод выдавал ошибки.
Ну, и в часах электронных, но у Вас явно не тот случай.
Все остальные устройства так или иначе работают на микропроцессорах с датчиками, и излишек частоты в них ведёт только к лишним NOP-ам и чуть повышенному потреблению в процессе ожидания изменений показаний — управляющее воздействие произойдёт всё равно тогда и только тогда, когда это потребуется. Если же система работает по заданному расписанию и требуется некая миллисекундная точность, то используется микруха таймера с собственным генератором, не зависящим от внешнего.
При соблюдении вышеперечисленных условий я не вижу проблемы заменить кварц на более высокий по частоте.

Хотя, если это стабилизатор несущей в радио — то надо много думать.

это вот такая сцуко деталька

Хотя, если это стабилизатор несущей в радио — то надо много думать.

механически при разбирании из деформированного корпуса оторвалась нога, а потом второй исправный сунул в кривой корпус и отрвал следом ((

Хотя, если это стабилизатор несущей в радио — то надо много думать.

чем заменить? теоритичеси есть 4,0 МГц в природе, но не уверен, что будет в продаже в наличии — магазинов радидеталей пару штук на весь город ))

Хотя, если это стабилизатор несущей в радио — то надо много думать.

девайс старинный — если заменить на кварц с частотой 4,0 ХЗ запуститься ли?

а с мгазинами деталей, как написано в комментах на оном сайте — магазин работает с 8 до 18 перерывом с 14 до 15, второй с перерывом с 13 до 14 — и попасть туда ))) — зайдя тебя выталкивают из узкого прохода жопами как из маршрутки )))

Что бы говорить о замене кварцевого резонатора на резонатор с другой частотой — нужно понимать, где он используется, в какую схему включен (к какой микросхеме подключен), чтобы понять, что от его частоты зависит.

Вы даже не написали, что это за устройство, где он установлен…

Но если это действительно 3,932 МГц, то сами понимаете, раз номинал "кривой" и частота указана до третьего знака после запятой — значит это не спроста, значит от этого что-то зависит критически. Если бы стоял 4,000 МГц, то ещё можно было бы порассуждать…

Номинал 3932,16 кГц встречается в схемах.

дисплей внешней температуры

микросхема на которую идет — ХЗ — надо изучить с увеличительным стеклом ((

я в печали — рукожопство (((

короче один был в идеале, за исключением перегоревшей лампы подсветки — второй с оплавленным снаружи корпусом и индикация на дисплее была не полной

разобрав поплавлный, вытащить плату оказалось не просто, но когда потянул в тот момент видимо и вырвалась нога у резонатора, после сборки дисплей вообще не подавал признаков жизни

с дуру в деформированный корпус вставил плату с завеломо исправного дисплея — и пять в мемент собирания разбирания — в этот кривой корпус — добил живого, обнаружил уже позжечто нога вырвана — т.е. при разбирниях деталька немного отогнулась — загнул обратно, а потом уже пи детальном осмотре чтожёптваюонанеработает — заметил что ножка уходит в корпус и внем гуляет (( — печальбеда

в один из дисплеев (тот что был не совсем исправен/оплавлен) уже ремонтнеги лазили — две лампы последовательно, вместо одной сгоревшей

с часовым кварцем не включилось ((

Из всей кучи фотографий, информативная только одна c-i-a.d-cd.net/86f080es-960.jpg
Но нужна подобная фотография обратной стороны платы — как вы сами видите (или не видите) проводники от резонатора уходят на другую сторону платы. Что там?

вечером будут фото, можно будет вопросами подоставать еще ? ))

там дорожки — рядом тантал вроде еще — на обратной стороне короче только СМД — вот зачем они воткнули туда такую деталюху )) отломать её оказалось довольно не сложно ((((

тут есть фото — на какчацство не то — микруху не рассмотреть ((

Как же тяжело с вами, не специалистами… Сути не видите. Столько воды, вместо дела льёте. Что важно пропускаете, а что не важно 10 раз фотографируете :))))

В принципе, вот этой фоторафии уже достаточно
avto-master.info/images/U…Perepaivaem-lampochku.JPG
чтобы делать выводы. Под компаундом (большая чёрная "капля") находится бескорпусная микросхема (кристалл). Судя по количеству выводов и назначению самого устройства — это микропроцессор. Кварцевый резонатор находится в непосредственной близости от неё.

Далее включаем голову и начинаем думать логически:

В данной теме avto-master.info/foto-otc…-lampochki-podsvetki.html имеется распиновка выводов разъёма:
1. Сигнал скорости.
2. Датчик температуры.
3. Масса.
4. Подсветка.
5. Плюс зажигания.

На ней можно увидеть, что только один сигнал дискретный — по первому выводу на эту схему поступает сигнал о скорости автомобиля. Значит, данный процессор измеряет частоту поступающих импульсов на этот вход, что бы вычислить скорость движения автомобиля. Что означает, что вычисление времени (периода следования импульсов) в микропроцессоре привязано к тактовой частоте микропроцессора (которую задаёт этот кварцевый резонатор). И если её изменить — то возникнет соответствующая погрешность вычисления.

Обычно, данные о скорости в подобных дисплеях нужны для вычисления расхода топлива. Но этот дисплей отображает только температуру! Это наводит на мысль…

На автомобилях, что бы убрать погрешность измерения температуры воздуха снаружи, (когда автомобиль неподвижен, и внешний датчик температуры может нагреваться от узлов самого автомобиля) температуру с датчика считывают только в движении, например, когда скорость выше 30 км/ч. А когда скорость движения низкая, или автомобиль неподвижен, то данные о температуре на дисплее не обновляются. Когда автомобиль начинает движение, и скорость достигает порога, выбранного разработчиками, то микропроцессор начинает считывать данные от датчика температуры и начинает постепенно корректировать показания на дисплее. И нам кажется, что дисплей показывает действительную температуру воздуха снаружи…

Так что судя по всему, точное вычисление скорости автомобиля в данной схеме не столь существенно! Ну будет порог не 30, а, скажем, 36 км/ч — вы этого и не заметите! Так что с очень большой вероятностью, можно установить кварцевый резонатор с частотой, немного отличающейся от номинальной.

Я только очень сомневаюсь, что частота этого резонатора 3,932 МГц.

Часовой кварц в таком корпусе имеет частоту на 2 порядка ниже — 32,768 кГц (т.е. 0,032768 МГц).

Так что маркировка на корпусе может означать вовсе не частоту! К тому же частота в Мегагерцах на резонаторах бывает маркируется, как 3M932, т.е множитель ставится на месте десятичного разделителя. А у вас маркировка 3с932J — я такого не встречал…

вот тут один — ну ХЗ можно ли верить — сказал замерял ))

Я только очень сомневаюсь, что частота этого резонатора 3,932 МГц.

Часовой кварц в таком корпусе имеет частоту на 2 порядка ниже — 32,768 кГц (т.е. 0,032768 МГц).

часовой кварц со сломанного кетайского будильника ставил — толку ноль

часовой вроде идет весь со стандартной частотой

Да, 32768 Гц — это 2 в 15 степени — очень удобно такую частоту делить на 2 и получать тактовые импульсы с периодом 1 с, 1 мин, 1 ч, 1 день и т.п.

Я только очень сомневаюсь, что частота этого резонатора 3,932 МГц.

Часовой кварц в таком корпусе имеет частоту на 2 порядка ниже — 32,768 кГц (т.е. 0,032768 МГц).

я тож сомневался — но в природе такие существуют, поэтому может так и есть всетаки 3.932 MHz

В природе-то существуют такой номинал, но не в цилиндрических корпусах! Дело в том, что частота кварцевой пластины определяется её размерами, формой и номером гармоники, на которой она возбуждается. Т.е. по сути, частота напрямую определяет габариты и форму пластины и, следовательно, корпус, в который её можно упаковать.

В таких цилиндрических корпусах подавляющее большинство резонаторов — килогерцовые. Вот поэтому я и сомневаюсь в том, что это 3,392 МГц…

блин в блужданиях на каккихто олбанскех сайтах — нагугливалось что и в таком тоже бывает ))

но правда конкретной модели не нагуглил

типа про диапазон пишут — что-то вроде 3,5-4 MHz — как-то так ))

Попробуйте впаять 4 МГц в обычном корпусе, и посмотрите, запустится процессор или нет.

другого выбора нет )) или покупка еще одного дисплея )) и перепаивание лампочки с предельной осторожностью )))

у процессора же по идее есть диапазаон какой-то для запуска — под компаундом не определить чего там залито ))

так бы погуглилось — нашлось бы ))

или погуглю я схему на девайс — может всплывет чего-то интересное ))

Да конечно, диапазон и причём широкий! Под компаундом кристалл, без корпуса. Так что не узнать его маркировки…

Попробуйте впаять 4 МГц в обычном корпусе, и посмотрите, запустится процессор или нет.

а с прилеганием экрана еще поколдовать — т.к. когда плальцем придавливаешь только — все сегменты отображает ))

Ага, уже результат! Поздравляю!

Ну экран прижмёте, это уже не такая сложная проблема.

спасибо, ну точность показаний проверить постоянным резистором — думаю труда не составит потом, т.к. если показания будут верными, то резонатор отвечает лишь за определение скорости — соответствено — это уже ерунда — корректировку начнет просто раньше или позже

Да, проверьте обязательно. Это действительно, просто.

В общем, вы теперь у же сами подкованный. Всё верно рассуждаете.

если так разобраться — то в этих экранах больше сломать нечего — кривыми руками и если поломка аналогична — то ремонт не так уж сложен

в интернете не нашел ни одного отчета — где бы таким образом оживили экран — обычно не заморачиваются и покупают рабочий -такое просто в мусорку ))

Значит вам выпала честь рассказать всё подробно в вашем БЖ! Включить туда фотографии, часть текста из нашей переписки здесь! Вот и появится в интернете подробный отчёт о решении проблемы.

Нашел еще один вариант платы — там "нежного" зверька уже заменили на более крупного ))
а на том месте вообще конденсатор )) — видимо резонатор хлипкий — убрали как пережиток прошлого ))

Вижу. И на нём написано 10.0 — это 10 МГц.

Но га стадии проектирования нет проблем поменять частоту кварцевого резонатора. Просто, в программе процессора запишут другой коэффициент деления, чтобы правильно вычислять время.

Да, проверьте обязательно. Это действительно, просто.

В общем, вы теперь у же сами подкованный. Всё верно рассуждаете.

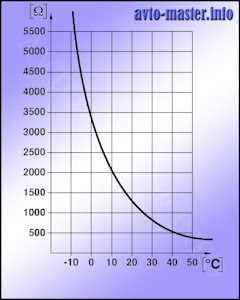

проверил — показания соответствуют таблице

а вот в одном экране косяк с прилеганием самого стекла к токопроводящей резинке — так и не победил его, что с ним делать ? проитирания эффект не принесли )) сильнее придавить надо в корпусе что-то делать походу — чтобы прилегание было ))

Уже хороший результат!

Что касается анизотропной резины, то это беда. Она усыхает со временем. Нужно найти способ, подточить посадочное место, чтобы индикатор прижимался сильнее.

Да, проверьте обязательно. Это действительно, просто.

В общем, вы теперь у же сами подкованный. Всё верно рассуждаете.

правда в таком корпусе кварц не вмещается )) — немножко запилить пришлось ))

Далее включаем голову и начинаем думать логически:

купил кварц 4,0 МГц — был еще 3,687 вроде — ну 4,0 ближе все равно

правда корпус большой — пришлось вмещать невместимое — паяльником расширил корпус

Кварцевые резонаторы – принцип работы и сфера применения

Кварцевые резонаторы – специальные электромеханические устройства. Их базой служат особый пьезоэлемент, изготавливаемый из кварцевых кристаллов. Состоит такой резонатор из непосредственно самого пьезоэлемента, кварцедержателя. Элемент обеспечивает включение электродов и самого кристаллического элемента. Форма этого элемента имеет разную форму. Он может быть круглым, прямоугольным или любым другим, что необходимо для облегчения составления электросхем.

Также различаются они по своим физическим габаритам. Сам пьезоэлемент производит механические движения, который производятся посредством движения электронов. В статье приведена подробная информация об устройстве кварцевого резонатора, сфера их использования. Также в статье приведена подробная научная статья и видеоматериал.

Кварцевый резонатор.

Свойства кварцевого резонатора

Кристаллический элемент пьезоэлектрического резонатора входит в состояние резонанса, и действующие внутри него механические напряжения претерпевают наиболее резкие изменения по величине и фазе при сравнительно небольших вариациях частоты колебаний; полное электрическое сопротивление системы изменяется при этом аналогичным образом. При использовании этого явления пьезоэлектрический кристалл помещают в высокочастотное электрическое поле, например между двумя металлическими электродами, закрепляя его определенным способом (механически) так, чтобы расположение всех элементов устройства оставалось неизменным в процессе работы.

Разнообразные кварцевые резонаторы.

Механическая система, в которой закрепляется кварцевый элемент и которая несет элементы конструкции, необходимые для возбуждения кварца, носит название кристаллодержателя. Если на электроды, между которыми помещен кварцевый элемент, подается переменное электрическое напряжение, то механические напряжения и деформации в кристалле также будут переменными, и при частоте переменного электрического напряжения, равной частоте собственных механических колебаний кварца, возникает механический резонанс. При этом на гранях кварцевого элемента, а следовательно, и на электродах кристаллодержателя появляются переменные заряды, величина и фаза которых определяются комплексной амплитудой механических напряжений в кристалле. Полная таблица частот кварцевых резонаторов представлена в таблице ниже (кликабельна для увеличения).

Все частоты кварцевых резонаторов

Таблица частот кварцевых резонаторов.

[stextbox этих зарядов с зарядами, создаваемыми приложенным извне переменным электрическим полем, изменяет соотношение между напряжением на электродах кристаллодержателя с кварцем и током через него, причем электрическое сопротивление системы переменному току изменяется с частотой последнего.[/stextbox]

Наличие прямого и обратного пьезоэлектрического эффекта позволяет рассматривать резонанс кварца или как явление механических колебаний упругого твердого тела, воздействующих вследствие пьезоэффекта на электрическое поле, или как явление электрических колебаний некоторой электрической цепи, эквивалентной кварцевому резонатору. Оба способа рассмотрения приводят к одинаковому результату: параметры электрической эквивалентной схемы могут быть выражены через физические константы кристалла и через электрическую связь между кварцевым элементом и держателем.

Обычно кварцевый резонатор, представляющий собой пьезоэлектрический кристалл, закрепленный в держателе, является частью некоторой внешней электрической цепи, выполняющей определенные функции в том или ином радиотехническом устройстве, предназначенном для решения конкретной технической задачи. Естественно, что только второй способ рассмотрения кварцевого резонатора может удовлетворить практическим требованиям, поэтому знание эквивалентной электрической цепи, заменяющей элемент и кристаллодержатель, ее формы и параметров является весьма важной для практики задачей. Если эквивалентная электрическая схема по своей форме, параметрам и пределам применения определена так, что она вполне строго (при указанных ограничениях) отражает явления, происходящие в колеблющемся пьезокварце, то это позволяет рассматривать теоретические вопросы кварцевого резонатора как элемента внешней электрической цепи изолированно от самого кристалла и решать технические задачи, в которых используется пьезокварц, обычными методами, применимыми к линейным электрическим цепям.

В зависимости от назначения кварцевый резонатор выполняется различными способами. При использовании в качестве резонансного колебательного контура в генераторе он должен быть рассчитан на определенную мощность рассеяния. При использовании в фильтрах и для контроля частоты радиопередающих устройств существенное значение имеет не мощность рассеяния, а минимальное затухание, малая связь с внешней цепью и т. п. Поэтому размеры кварцевых элементов, их форма, номер гармоники, а также конструкция кристаллодержателя в указанных случаях различны.

Для разных типов кварцевых резонаторов параметры эквивалентной электрической схемы изменяются по величине, хотя форма эквивалентной схемы остается неизменной. Наиболее просто эквивалентная схема выглядит в случае кварцевых элементов, на поверхность которых вакуумным распылением непосредственно нанесены пленки из металлов — электроды; несколько сложнее — в случае кварцевых элементов, помещаемых между электродами с зазорами, или же в случае кварцевого фильтра, имеющего по два входных и два выходных электрода.

Размеры кварцевого резонатора.

С точки зрения внешних электрических цепей, пользуясь динамическими аналогиями, кварцевый резонатор можно заменить эквивалентным электрическим колебательным контуром. При математических расчетах рассмотрение эквивалентного электрического контура (вместо находящегося в колебательном состоянии кварцевого резонатора) позволяет отвлечься от кварцевого резонатора как электромеханической колебательной системы и рассматривать его как элемент электрической цепи .

Эквивалентная электрическая схема кварцевого резонатора состоит из активного сопротивления R1, емкости С1, и индуктивности L1, включенных последовательно и зашунтированных параллельной емкостью С0. Параметры R1, С1, L1 являются основными и носят название динамических параметров пьезоэлектрического резонатора, параметр C0 — статическая емкость. Если кварцевый элемент возбуждается в кристаллодержателе с зазорами, то к его эквивалентной электрической схеме добавляется параметр С3 — емкость зазора кристаллодержателя.

[stextbox схема резонатора — это схема замещения электромеханической колебательной системы с одной степенью свободы эквивалентным электрическим колебательным контуром[/stextbox].

Параметры кварцевых резонаторов

Номинальная частота – частота F_н, указанная на маркировке или в документации на кварцевый резонатор (измеряется в МГц или кГц). Базовая частота – реальная частота резонатора F_о, измеренная в заданных условиях эксплуатации. Как правило, определяются только климатические условия, а именно базовая температура окружающей среды Т_о, (равная 25± 2°С для резонаторов со срезом типа АТ). Рабочая частота – реальная частота резонатора F, измеренная в реальных условиях эксплуатации (климатических, механических и электрических). Обычно определен только допустимый диапазон изменения рабочей температуры.

Точность настройки частоты – максимально допустимое относительное отклонение базовой частоты резонатора от номинальной частоты. Измеряется в миллионных долях от номинальной частоты, обозначаемых как ppm (part per m illion) или 1•10 -6 . В отдельных редких случаях значение этого параметра приводится в процентах. Как правило, значение точности настройки частоты кварцевого резонатора выбираются из стандартного ряда.

Параметры кварцевых резонаторов

Параметры кварцевых резонаторов.

Температурная нестабильность частоты

Относительное отклонение рабочей частоты резонатора от базовой частоты. Может быть представлено в виде зависимости от рабочей температуры T, в соответствии с формулой для кварцевых пластин с типом среза АТ и формулой (4) для кварцевых пластин остальных типов. Долговременная нестабильность частоты (старение) – систематическое изменение базовой частоты с течением времени из-за внутренних изменений в кварцевом резонаторе. Параметр старения задается как относительное изменение базовой частоты за заданный промежуток времени. Это значение выражается в частях миллиона за год (например, 3 ppm / year ). Уход частоты под влиянием старения в максимальной степени сказывается в течение первых 30 – 60 дней эксплуатации, после чего влияние этого фактора уменьшается. Стандартный ряд относительных отклонений частоты для резонаторов общего назначения включает следующие классы точности: ±5, ±10, ±15, ±20, ±30, ±50, ±75 и ±100 ppm.

Режим работы резонатора (номер гармоники)

Режим работы резонатора – неизменяемый параметр, определяющий частоту колебания. Для кристаллов кварца может использоваться не только основная частота, но и ее нечетные гармоники – обертоны. Например, кристалл может работать на основной частоте 10 МГц, или в нечетных гармониках приблизительно 30 МГц (третий обертон), 50 МГц (пятый обертон) и 70 МГц (седьмой обертон).

Параметры температуры

Базовая температура – Температура окружающей среды То, для большинства резонаторов равная 25± 2°С, при которой выполняются измерения определенных параметров кварцевого резонатора (в частности, значения базовой частоты). Диапазон рабочих температур – Диапазон температур, для которого производитель гарантирует, что максимальное отклонение рабочей частоты от номинального значений не выходит за пределы заданного допуска. Диапазон температур, в котором резонатор сохраняет работоспособность, но отклонение частоты от номинала может выходить за пределы, гарантируемые производителем.

Диапазон температур хранения – Диапазон температур, в котором кварцевый резонатор может находиться в режиме хранения (то есть, в состоянии отсутствия колебаний). После окончания хранения резонатора и обеспечения температуры в пределах рабочего диапазона (в течение некоторого отрезка времени), резонатор может использоваться в режиме колебаний, причем при этом будут гарантироваться все указанные производителем параметры.

Проверка резонатора.

Электрические параметры

Эквивалентная схема кварцевого резонатора – представляет собой электрическое описание кварцевого резонатора, работающего на резонансной частоте. Эквивалентная схема кварцевого резонатора представлена на рисунке 1. С0 – шунтирующая емкость. R1, L1 и С1 – соответственно динамическое сопротивление, динамическая индуктивность и динамическая емкость. Динамические параметры представляют собой соответствующие эквиваленты резонатора как электромеханической системы и определяются, в основном, характеристиками среза кварцевого элемента.

Шунтирующая емкость C0 – Емкость между выводами кристалла. Измеряется в пикофарадах. Шунтирующая емкость складывается из паразитной емкости кварца, емкости области электродов кристалла и емкости, вносимой кристаллодержателем. Шунтирующая емкость имеет значение порядка единиц пФ. Динамическое сопротивление R1 – Параметр, характеризующий энергетические потери в колебательном контуре. Динамическое сопротивление R1 кварцевых резонаторов изменяется в интервале от нескольких Ом до сотен кОм в зависимости от частоты резонанса, номера гармоники и ряда конструктивных факторов.

Набор кварцевых резонаторов.

Емкость нагрузки СL

Измеренное или вычисленное значение емкости, включенной параллельно с кварцевым резонатором. Резонансная частота кварца, включенного в реальную электрическую цепь, будет изменяться в некоторых пределах при разных значениях емкости нагрузки. Для упрощения взаимодействия заказчиков и производителей резонаторов практикуется настройка резонаторов при определенном значении нагрузочной емкости. В этом случае измеренная частота должна соответствовать номинальной с учетом указанной точности настройки.

Как правило, для согласования емкости нагрузки используют конденсаторы Cg , подключаемые между выводами кварцевого резонатора и общим проводом (рисунок 2). Расчет номинала емкости конденсаторов Cg осуществляется по формуле (6), где CL – емкость нагрузки, указанная в технической документации, а CS – значение паразитной емкости (примерно 5 пФ).

Например, для емкости нагрузки равной 16 пФ имеем:

Cg = 2·(16-5) = 22 пФ

Обычно определяется как мощность, рассеиваемая кварцевым резонатором. Минимальное значение этого параметра определяется количеством энергии, необходимой для нормального запуска резонатора и обеспечения устойчивых колебаний. Однако повышенное значение этого параметра может вызвать ухудшение параметров старения и механические повреждения кристалла.

Современный и устаревший резонаторы

Современный и устаревший резонаторы.

Заключение

Более подробно о кварцевых резонаторах можно узнать из статьи Область применения кварцевых резонаторов. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Можно ли заменить частоту кварцевого резонатора в схеме (все внутри)

В этой схеме конвертера Fm => укв можно применить кварцевый резонатор не на 25 Мгц а на 24, и 35 заменить на 36 МГц? (Я заменил и почему то не работает)

Написано на 3.
/> />

А что, сделать конвертер на транзисторах — не? Или, боишься потерять «тёплый ламповый звук»? :-))))

Кварцы задают частоту гетеродина, а от неё будет зависеть полученная, в результате смешения результирующая частота, которая, как раз и будет от частоты гетеродина зависеть.

Нижний диапазон УКВ — 63-73. Что бы принять сигналы станций верхнего диапазона УКВ (точнее его нижней его части), нужно подать на смеситель от гетеродина частоту 88-63=25 МГц — что кака раз соответствует частоте кварца Cr1 на схеме.
В результате перестройки приёмника по частоте, перекроешь от 63+25=88 до 73+25=98 Мгц. Ну и так далее — на втором диапазоне всё будет аналогично. Понимэ о чём речь?

Ну, и о стерео-приёме можешь забыть — его не будет. В принципе, получить-то можно, но придётся вмешиваться в схему приёмника.
Ну и напоследок — FM это не диапазон, а тип модуляции — а именно частотная модуляция (ЧМ)

Схема, кстати, мягко говоря. говённая. Во-первых, смеситель желательно иметь односеточный, а главное, мощные станции будут создавать взаимные помехи. А если на «советском» УКВ работают станции, то они без труда «пролезут», да ещё и усилившись на вход приёмника. И будет весело, если их частоты совпадут с частотами тех станций которые будешь принимать на «буржуйском» диапазоне.
