Что общего у магнитного и электрического полей

Сравнение электрического и магнитного полей. 11 класс

План-конспект урока повторения и обобщения, 11-й класс

Методические рекомендации . Урок проводится после изучения темы «Магнитное поле». Основной методический приём – выделение общих и отличительных черт электрического и магнитного полей с заполнением таблицы. Предполагается достаточно развитое диалектическое мышление, в противном случае придётся делать отступления философского характера. Сравнение электрического и магнитного полей подводит учащихся к выводу об их взаимосвязи, на чём основана следующая тема – «Электромагнитная индукция».

Физика и философия рассматривают материю как основу всего сущего, которая существует в разных формах. Она может быть сосредоточена в пределах ограниченной области пространства (локализована), но может быть, напротив, делокализована. Первому состоянию можно поставить в соответствие понятие вещество , второму – понятие поле . Наряду со специфическими физическими характеристиками эти состояния имеют и общие. Например, есть энергия единицы объёма вещества и есть энергия единицы объёма поля. Свойства материи неисчерпаемы, процесс по­знания бесконечен. Поэтому все физические понятия надо рассматривать в развитии. Так, например, современная физика в отличие от классической не проводит строгой границы между полем и веществом. В современной физике поле и вещество взаимно превращаются: вещество переходит в поле, а поле переходит в вещество. Но не будем забегать вперёд, а вспомним классификацию форм материи. Обратимся к схеме на доске.

Попробуйте по схеме составить краткий рассказ о формах существования материи. ( После ответов учащихся учитель напоминает, что след ствием этого является сходство характеристик гравита ционного и электрического полей, которое было выяв ле но на предыдущих уроках по теме «Электрическое поле» .) Напрашивается вывод: если есть сходство между грави тационным и электрическим полями, то должно быть оно и между полями электрическим и магнитным. Давайте сопоставим свойства и характеристики полей в виде таблицы, аналогичной той, которую мы делали при сравнении гравитационного и электрического полей.

Опыты Кулона по взаимодействию электрически заряженных тел

Вектор напряжённости электрического поля E .

Вектор индукции магнитного поля В .
Величина: .

Направление определяется правилом левой руки

Заключение

1. При обсуждении источников поля для повышения интереса к предмету хорошо сравнить два природных камня: янтарь и магнит.

Янтарь – тёплый камень удивительной красоты – обладает необычным, располагающим к философическим построениям свойством: он может притягивать! Будучи натёртым, он притягивает пылинки, нити, кусочки бумаги (папируса). Именно по этому свойству ему и давали названия в древности. Так, греки называли его электроном – притягивающим ; римляне – харпаксом – грабителем , а персы – кавубой , т.е. способным притягивать мякину . Его считали магическим, лекарственным, косметическим.

Таким же таинственным и полезным считали известный тысячи лет другой камень – магнит. В разных странах магнит называли по-разному, но бо 1 льшая часть этих названий переводится как любящий . Так поэтично древние отметили свойство кусков магнита притягивать железо.

С моей точки зрения, эти два особенных камня можно рассматривать как первые изученные природные источники электрического и магнитного полей.

2. При обсуждении индикаторов полей полезно одновременно продемонстрировать с помощью учащихся взаимодействие наэлектризованной эбонитовой палочки с электрической гильзой и постоянного магнита с замкнутым контуром с током.

3. Визуализацию силовых линий лучше продемонстрировать, используя проекцию на экран.

4. Деление диэлектриков на электреты и сегнетоэлектрики – дополнительный материал. Электреты – это диэлектрики, длительно сохраняющие поляризацию в отсутствие внешнего электрического поля и создающие собственное электрическое поле. В этом смысле электреты подобны постоянным магнитам, создающим магнитное поле. А ведь это ещё одно сходство с жёсткими ферромагнетиками!

Сегнетоэлектрики – кристаллы, обладающие (в некотором температурном интервале) спонтанной поляризацией. При уменьшении напряжённости внешнего поля индуцированная поляризация частично сохраняется. Для них характерно наличие предельной температуры – точки Кюри, при которой сегнето­электрик становится обычным диэлектриком. Опять сходство с ферромагнетиками!

После работы с таблицей коллективно обсуждаются обнаруженные сходства и различия. Сходство лежит в основе единой картины мира, различия объясняются пока на уровне разной организации материи, лучше сказать – степени организации материи. Одно то, что магнитное поле обнаруживается только около движущихся электрических зарядов (в отличие от электрического), позволяет предсказать более сложные методы описания поля, более сложный математический аппарат, применяемый для характеристик поля.

После подведения итогов урока можно рекомендовать дополнительную литературу, а в качестве домашнего задания – подумать о сравнительной характеристике трёх полей: гравитационного, электрического и магнитного.

Статья подготовлена при поддержке компании «ВЕРТИКАЛЬ». Хорошая реклама обеспечит известность Вашей продукции и поднимет продажи. Рекламное агентство «ВЕРТИКАЛЬ» предлагает широкий спектр услуг по изготовлению и распространению вашей рекламы. Перейдя по ссылке: «реклама в лифтах», вы сможете, не потратив много времени, более подробную информацию о ценах и акциях, действующих на данный момент.

Дмитрий Георгиевич Евстафьев – потомственный учитель физики (отец, Георгий Севостьянович, участник Великой Отечественной войны, много лет проработал в Добринской СОШ, совмещая преподавание с обязанностями директора школы), окончил в 1978 г. физмат Оренбургского ГПИ им. В.П.Чкалова по специальности «Физика», педагогический стаж 41 год. С 1965 г. работает в МОУ Притокская СОШ, несколько лет был её директором. Был трижды награждён почётными грамотами Оренбургского обл оно . Педагогическое кредо: «Не довольствоваться достигнутым!» Многие его выпускники окончили технические вузы. Вместе с женой воспитали пятерых детей, трое работают в школах Оренбуржья, двое учатся на историческом и филологическом факультетах Оренбургского ГПУ. Сын Сергей – победитель Всероссийского конкурса «Лучшие учителя России» 2006 г., учитель информатики, работает в райцентре – посёлке Новосергиевка. Хобби – пчеловодство .

В чём сходство и различие электрического и магнитного полей?

Как быстро выучить стихотворение наизусть? Запоминание стихов является стандартным заданием во многих школах.

Как научится читать по диагонали? Скорость чтения зависит от скорости восприятия каждого отдельного слова в тексте.

Как быстро и эффективно исправить почерк? Люди часто предполагают, что каллиграфия и почерк являются синонимами, но это не так.

Как научится говорить грамотно и правильно? Общение на хорошем, уверенном и естественном русском языке является достижимой целью.

В чем отличия между магнитным полем и электрическим, есть ли разница

Магнитное и электрическое поля часто рассматриваются вместе, поскольку их можно назвать двумя сторонами одной медали. Для рассматриваемых понятий характерно много общих черт. К примеру, оба поля создаются электрическими зарядами. К тому же на все заряженные тела оказывает воздействие кулоновская сила. При этом существует и много отличий магнитного поля от электрического. Они затрагивают источники, графическое изображение, единицы измерения.

Что такое электрическое поле?

В физике под этим понятием принято понимать векторное поле, которое формируется вокруг частиц или тел, обладающих определенным зарядом. Электрическое поле считается одной из двух неотъемлемых составляющих электромагнитного поля.

Чтобы лучше разобраться в природе этого явления, нужно вспомнить, что такое кулоновская сила. Закон Кулона служит для определения степени взаимодействия между каждым из пары точечных электрических зарядов. При этом он учитывает сведения об интервале между ними.

Чтобы разобраться в напряженности явления, стоит обратиться к такому примеру:

1. Есть 2 тела, которые обладают зарядом. При этом одно из них является неподвижным, а второе – перемещается вокруг первого.
2. Кулоновская сила в этом случае равняется произведению заряда и напряженности.
3. Напряженность будет включать параметр центрального заряда и квадрат расстояния от центра до второго тела.

Примечательно, что для каждой точки электрического поля параметр кулоновской силы и направление будут отличаться. В силу разницы направлений в разных точках понятие считается векторным.

Что такое магнитное поле?

Под этим термином в физике понимают силовое поле, которое оказывает влияние исключительно на движущиеся тела, частицы или заряды. Каждый из элементов характеризуется магнитным моментом. Сила в таком случае меньше зависит от движения заряда. В качестве заряженных частиц в этом случае выступают электроны. Что касается напряженности этого вида поля, величина будет находиться в прямой пропорции от скорости заряда и его параметров.

В качестве лучшего примера стоит привести планету Земля. Ее центральная часть состоит из раскаленного железа. Как и другие металлические объекты, он может перемещать по себе электроны. Именно поэтому наибольшее магнитное поле на Земле формируется самой планетой, или ее центром, если сказать точнее. Если это поле исчезнет, высока вероятность катастроф и даже гибели живых организмов.

В чем разница между электрическим полем и магнитным полем?

Оба рассматриваемых понятия считаются силовыми. Это означает, что в каждой точке пространства, в которой действует поле, на заряд влияет конкретная сила. В другой точке ее значение будет отличаться. Электромагнитное поле оказывает воздействие на заряженные тела и частицы. При этом оно действует на все заряды, тогда как магнитное поле – исключительно на движущиеся.

Существуют вещества, которые взаимодействуют с магнитным полем, но не включают движущиеся заряды. К ним, в частности, относятся ферромагнетики. Этим понятие отличается от электрического поля, поскольку аналогичных веществ для него не существует. У магнитов, естественных или намагниченных тел существует 2 полюса. Их называют южным и северным.

Отличается и графическое изображение рассматриваемых физических явлений. Линии напряженности электрического поля обладают началом и концом. Их можно визуализировать. В качестве примера стоит привести кристаллы хинина в масле. Линии индукции замкнуты. Их тоже можно визуализировать. Примером этого служат металлические опилки.

Отдельно стоит упомянуть электромагнитное поле, которое обладает характеристиками как электрического, так и магнитного поля. Это означает, что оно способно в определенных условиях поворачивать стрелку компаса и перемещать электрически заряженные частицы. Обе составляющие имеют тесную взаимосвязь друг с другом. Каждая из них отличается своим энергетическим запасом. Именно он влияет на энергию всего электромагнитного поля.

Сравнительная таблица

Главные особенности и отличия рассматриваемых понятий приведены в таблице:

Выводы

Оба рассматриваемых понятия изучаются разделом физики, который называется электромагнетизмом. Они представляют собой отдельные объекты, но имеют тесную взаимосвязь друг с другом. Электрическим полем называют область вокруг перемещающейся электрически заряженной частицы. Она также создает магнитное поле.

Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»

Электрические и магнитные поля в таблицах и схемах. презентация к уроку по физике (11 класс) по теме

Такой термин, как «поле» в нашем языке имеет общее, достаточно обширное понятие (например, картофельное или футбольное). А вот в точных науках, таких как физика и электротехника — это название применяется для того, чтобы описать определенные виды материи. Так, электромагнитная материя представляет собой две составных части: электрическую и магнитную.

С указанными формами материи непосредственно связан электрический заряд. И у этого заряда имеется характерная особенность. В неподвижном состоянии вокруг него постоянно существует электрическое поле, а как только заряд начинает осуществлять направленное движение, то появляется еще и магнитное поле. Рассмотрим характерные особенности электрического и магнитного полей по отдельности.

Примеры магнитных полей

Электромагнит состоит из провода, обмотанного вокруг ферромагнетика. При прохождении через провод тока, появляется магнитное поле. Ферромагнетик – такое вещество, которое может вести себя как магнит ниже определённой температуры, называемой температурой Кюри. В обычных условиях ферромагнетики ведут себя как магниты только при наличии магнитного поля. В электромагните поле создаётся электрическим током, и ферромагнетик начинает вести себя как магнит. Также интересным примером является магнитное поле Земли.

Магнитное поле Земли

В центре нашей планеты, как считают учёные, находится ядро, состоящее из жидкого железа. Железо – металл, и в нём свободно перемещаются электроны. Это ядро не статично, то есть оно движется, в связи с этим движутся электроны и создают магнитное поле. Если бы земное ядро начало останавливаться, как это было в фильме Джона Эмиела «Ядро Земли», земное магнитное поле действительно бы исчезло, что привело бы к катастрофическим последствиям.

Направление вектора магнитной индукции

Направление магнитного поля в данной точке можно определить как направление, которое указывает северный полюс стрелки компаса, помещенного в эту точку.

Направление линий магнитной индукции зависит от направления тока в проводнике.

Определяется направление вектора индукции по правилу буравчика или правилу правой руки.

Сравнение полей: электрического и магнитного

Важно понять, что электрическое и магнитное поле – это не обособленные понятия, а единый комплекс, получивший название электромагнитного поля. Следовательно, и изучать это поле необходимо параллельно, относясь к исследуемому явлению, как к единому целому

Утверждение, что в какой-либо определенной точке пространства может иметься только одно из действующих полей, не может быть принято во внимание, более того – оно бессмысленно. Вопрос может быть поставлен исключительно с учетом типа исследуемой системы, которая может быть стационарной или подвижной

В целом, сама система отсчета – это составная часть исследования электромагнитного поля. По характеристикам системы можно делать оценку, касательно свойств и конфигурации электромагнитного поля. Но абсолютной значимости система не имеет.

Что может быть применено в качестве индикаторов электромагнитного поля

Для электрического поля – это заряженные тела. Именно они указывают на наличие в определенном месте пространства поля. При проведении опытов и наблюдений широко используются такие подручные материалы, как:

– мелкие кусочки бумаги;

– небольшие комочки, бумажные шарики;

– так называемые «султаны».

Чтобы «увидеть» магнитное поле, можно использовать стальные опилки либо замкнутый контур, по которому протекает электрический ток. Еже проще – использовать магнитную стрелку, которая имеется на каждом компасе.

Несимметричность природы

Электрическими бывают заряды и поля, а магнитными — только поля. Могут ли во Вселенной быть магнитные заряды?

Можно не сделать ни одной ошибки и всё равно проиграть. Это не слабость — это жизнь. — Жан-Люк Пикар

В науке, а особенно, в физике, в основе огромного количества физических процессов лежат фундаментальные симметрии. В гравитации сила, с которой любая масса действует на другую, равна по величине и противоположна по направлению силе, оказываемой другой массой на первую.

То же самое выполняется для электрических зарядов, хотя тут есть один подвох: электрическое взаимодействие может быть положительным или отрицательным, в соответствии со знаками зарядов. Кроме того, электричество близко связано с другим взаимодействием, магнетизмом.

Как у электричества есть положительные и отрицательные заряды, где подобное отталкивает подобное, а противоположности притягиваются, у магнетизма есть северный и южный полюса, у которых тоже одинаковые отталкиваются, а разные притягиваются. Но магнетизм демонстрирует фундаментальные отличия от электричества определённым и очевидным образом:

• У электричества может быть множество зарядов, собранных вместе, или же отдельные положительные или отрицательные заряды.
• У магнетизма может быть множество полюсов, собранных вместе, но нельзя изолировать северный полюс от южного.

В физике два противоположных заряда или полюса, связанных вместе, зовутся диполем, а один отдельный заряд называется монополем.

С гравитационным монополем всё просто: это масса. С электрическими — тоже просто: подойдёт любая фундаментальная частица с зарядом, типа электрона или кварка.

Но магнитные монополи? Насколько нам известно, их не существует. Вселенная, где они существуют, удивительно отличалась бы от нашей. Задумайтесь, как именно связаны между собой электричество и магнетизм.

Движущийся электрический заряд, или электрический ток, создаёт магнитное поле, перпендикулярное линии движения. Прямой провод с текущим по нему электрическим током выдаёт магнитное поле, идущее по кругу вокруг провода. Если свернуть проводник в петлю или катушку, магнитное поле появится внутри неё.

Оказывается, это работает в обе стороны. Законы физики стремятся к симметрии. Это значит, что если у меня будет петля или катушка провода, и я изменю магнитное поле внутри неё, я создам электрический ток, заставляющий электрические заряды двигаться. Это электромагнитная индукция, открытая Майклом Фарадеем более 150 лет назад.

Значит, у нас есть электрические заряды, электрический ток и электрическое поле — но нет магнитных зарядов или магнитных токов, только магнитные поля. Можно изменить магнитное поле и заставить двигаться электрические заряды, но нельзя заставить двигаться магнитные заряды, изменяя электрическое поле — поскольку никаких магнитных зарядов не существует.

Точно так же можно создать магнитное поле, двигая электрические заряды, но нельзя создать электрическое поле, двигая магнитные заряды — опять-таки, их не существует.

Иначе говоря, между электрическими и магнитными свойствами нашей Вселенной есть фундаментальная асимметрия. Поэтому уравнения Максвелла для полей E и В (электрического и магнитного) так сильно различаются.

Причина, по которой уравнения так сильно отличаются, состоит в том, что электрические заряды (ρ и Q) и токи (J и I) существуют, а их магнитные аналоги — нет. Если удалить электрические заряды и токи, они станут симметричными с точностью до фундаментальных констант.

Но что, если бы магнитные заряды и токи существовали? Физики думают об этом уже более ста лет, и если бы они существовали, мы могли бы записать, как выглядели бы уравнения Максвелла, если бы магнитные монополи были в природе. Вот, как они выглядели бы (в дифференциальной форме)?

Опять-таки, с точностью до фундаментальных констант, уравнения теперь выглядят очень симметрично! Мы бы могли заставить магнитные заряды двигаться простым изменением электрических полей, создавать электрические токи и индуцировать электрические поля. В 1930-х с ними игрался Дирак, но потом общепризнанным выводом стало то, что если бы они существовали, они бы оставили после себя какой-то след. Эта область не воспринималась серьёзно, поскольку физика по сути своей наука экспериментальная; без каких бы то ни было доказательств существования магнитных монополей их очень сложно оправдать.

Но всё начало меняться в 1970-х. Люди экспериментировали с Теориями великого объединения, или идеями по поводу того, что в природе может существовать гораздо больше симметрии, чем видно нам. Симметрия может быть нарушенной, из-за чего во Вселенной существует четыре различных фундаментальных взаимодействия, но, возможно, все они были объединены на какой-то высокой энергии в единое? В результате у всех этих теорий есть предсказание существования новых высокоэнергетических частиц, и во многих вариантах, магнитных монополей (в особенности, монополи ’т Хоофта-Полякова).

Магнитные монополи всегда были заманчивой темой для физиков, а новые теории подогрели этот интерес. Так что в 1970-х проходили поиски монополей, и самым знаменитым из них руководил физик Блас Кабрера [внук основоположника физических исследований в Испании Бласа Фелипе Кабреры / прим. перев.

]. Он взял длинный провод, и скрутил его в восемь петель так, чтобы тот мог измерять идущий через него магнитный поток. Если бы через него прошёл монополь, то он породил бы сигнал силою ровно в восемь магнетонов. Ну а если бы через него прошёл стандартный магнитный диполь, он бы породил сигнал в +8 магнетонов, за которым сразу следовал сигнал в -8 магнетонов — таким образом эти сигналы можно было бы отличить.

Блас Кабрера со своим детектором магнитных монополей

И вот он построил это устройство и стал ждать. Устройство было неидеальным, иногда одна из петель отправляла сигнал, а в ещё более редких случаях сигнал отправляли две петли одновременно. Но для обнаружения магнитного монополя нужно было ровно восемь — но больше двух аппарат не показывал. Эксперимент безуспешно продолжался несколько месяцев, и в результате к нему стали возвращаться всего по нескольку раз в день. 14 февраля 1982 года Блас не приходил в свой офис, поскольку отмечал День святого Валентина. Когда он вернулся на работу 15 февраля, он с удивлением обнаружил, что компьютер и устройство 14 февраля записали сигнал ровно в восемь магнетонов.

Это открытие всколыхнуло общественность и породило огромную волну интереса. Были построены более крупные устройства с большей площадью поверхности и большим количеством петель, но, несмотря на тщательные поиски, никто более не находил монополя. Стивен Вайнберг даже написал Бласу Кабрере стихотворение 14 февраля 1983 года:

Roses are red, Violets are blue, It’s time for monopole Number TWO!

Розы красны, Фиалки сини, Представить второй монополь Мы бы тебя попросили!

[Отсылка к популярному стихотворению, используемому в англоязычных странах в связи с празднованием Дня всех влюблённых // прим. перев.

Но второй монополь так и не появился. Был ли это сверхредкий глюк эксперимента Кабреры? Был ли это единственный монополь в нашей части Вселенной, совершенно случайно прошедший через детектор? Поскольку других мы так и не обнаружили, точно узнать нельзя, но наука должна быть воспроизводимой. А этот эксперимент воспроизвести не удалось.

Сегодня монополи всё ещё ищут в экспериментах, но ожидания весьма низки.

Природа была бы прекрасна в своей симметрии, но, как бы нам этого не хотелось, она несимметрична, не на всех уровнях. И в этом никто не виноват; просто Вселенная такая, какая есть. Лучше принять её такой — вне зависимости от того, насколько эстетически приятнее она была бы в ином случае — чем дать нашим предубеждениям увести нас с истинного пути.

Примечания

1. Для вакуума, для которого формулируются фундаментальные уравнения, напряжённость магнитного поля и магнитная индукция — по сути одно и то же, хотя в некоторых системах единиц (в том числе в СИ) могут отличаться постоянным множителем и даже единицами измерения.
2. Подразумевается распространение со слабым убыванием по интенсивности; в вакууме подразумевается убывание с расстоянием от источника медленнее, чем убывание статического (кулоновского) поля; плоская электромагнитная волна — пока приближение плоской волны верно и в пренебрежении поглощением (или в идеальном вакууме) — вообще не убывает по амплитуде, сферическая — убывает медленнее, чем соответственно напряженность или потенциал в законе Кулона.
3. Параметр m
   (масса) в уравнении Клейна-Гордона для электромагнитного поля равен нулю (иначе говоря, это означает, что электромагнитный потенциал подчиняется — в определённой калибровке — просто волновому уравнению. С этим связан факт, что фотон (в вакууме) нельзя — как и любую безмассовую частицу — остановить, он всегда движется с одной и той же скоростью — скоростью света.
4. В наиболее простой интерпретации это означает, что электромагнитное поле непосредственно не взаимодействует само с собой, то есть что электромагнитное не имеет электрического заряда. Фотон не может сам непосредственно излучить или поглотить другой фотон.
5. При применении терминов в узком смысле калибровочными считаются только векторные поля; но мы, во всяком случае, обозначим здесь векторный характер электромагнитного поля явно.
6. Калибровочным электромагнитное поле является при рассмотрении его во взаимодействии с электрически заряженными частицами; понятие калибровочного поля всегда подразумевает подобное взаимодействие (подобное в каком-то смысле; конкретный способ взаимодействия может заметно отличаться).

Явление взаимодействия двух магнитов.

Явление магнитного поля, которое мы можем встретить в повседневной жизни, получило название взаимодействие двух магнитов. Оно выражается в отталкивании друг от друга одинаковых полюсов и притяжении противоположных полюсов. С формальной точки зрения описать взаимодействия между двумя магнитами как взаимодействие двух монополей, является достаточно полезной, реализуемой и удобной идеей. В то же время, детальный анализ свидетельствует, что в действительности это не совсем верное описание явления. Основным вопросом, остающимся без ответа в рамках такой модели, является, почему монополя не могут быть разделены. Собственно, экспериментально доказано, что любое изолированное тело не имеет магнитный заряд. Также эту модель невозможно применить к магнитному полю, созданному макроскопическим током.

С нашей точки зрения, правильно считать, что сила, действующая на магнитный диполь, находящийся в неоднородном поле, стремится развернуть его таким образом, чтобы магнитный момент диполя имел одинаковое с магнитным полем направление. Однако нет магнитов, которые подвержены воздействию суммарной силы со стороны однородного магнитного поля тока. Сила, которая действует на магнитный диполь с магнитным моментом m выражается следующей формулой:

Советуем изучить — Радиоуправление кран-балкой и мостовым краном — примущества, работа, нюансы дистанционного управления

Действующая на магнит сила со стороны неоднородного магнитного поля, выражается суммой всех сил, которые определяются данной формулой, и воздействующих на элементарные диполи, которые составляют магнит.

Последние новости

Психодиагностика умственного развития. Часть 5

В целом в данной концепции было принято следующее его определение: социально психологический норматив школьников представляет собой совокупность конкретизированных требований учебной программы, которые предъявляются к ним на определенном этапе обучения.

Естественно, что введение норматива в диагностику заставило пересмотреть как цели тестирования, так и способы конструирования, обработки и интерпретации методик. Вкратце выделим то, что принципиально отличает тесты умственного развития, ориентированные на норматив, от традиционных тест…Читать далее »

Выводы

1. Эффективность постановки диагноза зависит от выбора стратегий диагностического мышления, который определяется уровнем психологической подготовки и характером использования психодиагностических средств в процессе постановки диагноза.

2. В процессе решения диагностических задач возможны три варианта стратегий диагностического поиска: полная схема (с использованием всех этапов диагностического процесса), с пропуском одного из этапов и свернутая схема.

3. В качестве начального этапа процесса постановки диагноза может выступат…Читать далее »

Литература для самостоятельного чтения

1. Авдеева Н. Н., Мещерякова С. Ю., Ражников В. Г. Психология вашего младенца: у истоков общения и творчества. – М., 1996.

2. Авдеева Н. Н., Мещерякова С. Ю., Царегородцева Л. М. Ребенок младенческого возраста // Психологическое развитие воспитанников детского дома / Под ред. И. В. Дубровиной, А. Г. Рузской. – М., 1991.

3. Александровская Э. М., Тильяшева И. Н. Адаптированный модифицированный вариант детского личностного вопросника Р. Кеттелла. – М., 1995.

4. Анастази А. Психологическое…Читать далее »

Вопросы и задания для самоконтроля

1. В чем состоят основные особенности организации и проведения психологической диагностики детей младенческого возраста?

2. Почему методики диагностики для младенцев и детей раннего возраста называют «оценочными шкалами развития»?

3. Перечислите основные принципы проведения диагностики младенцев и детей раннего возраста.

4. Охарактеризуйте отличительные особенности отечественных методик, применяемых при обследовании детей младенческого возраста.

5. В чем состоят основные отличия подходов и методик, пр…Читать далее »

Результаты и их обсуждение. Часть 6

Следовательно, в системе высшего психологического образования назрела необходимость в подготовке таких обучающих программ, которые давали бы будущему специалисту кроме запаса знаний опыт решения реальных диагностических задач. В этом смысле наш эксперимент может служить примером программы, на основе которой рекомендуется проводить тренировку логики диагностического исследования.

Исследование влияния возраста испытуемых на качество решения психодиагностических задач не выявило сколько нибудь значимых связей между этим фактором и другими па…Читать далее »

Психодиагностика умственного развития. Часть 4

Также отмечается, что отечественные психодиагносты разрабатывают собственные тесты умственного развития, предназначенные для нашей культуры. В частности, одной из первых здесь была лаборатория психофизиологии детей дошкольного возраста НИИ дошкольного воспитания АПН СССР, руководимая Л. А. Венгером. Результатом ее работы стали комплексы методик,1 направленных на оценку уровня умственного развития детей в возрасте от 3 до 7 лет и подготовленности дошкольников к школьному обучению. Эти методики были теоретически обоснованы.

Л. А. Венгер и его со…Читать далее »

Как происходит взаимодействие электрического и магнитного полей

Первые достаточно точные обоснования и выводы (как теоретические, так и практические) по результатам исследований процессов внутри данных полей сделал великий ученый Д. Максвелл. Он показал, какая взаимосвязь происходит между эклектическими зарядами и протекающими токами электромагнитного поля. Для проведения исследований и получения результатов, были применены ранее сформулированные законы Ампера и Фарадея. В трудах физика было определено точное соотношение между электрическим и магнитным полем, которое возникало вследствие определенного способа распределения зарядов в пространстве.

Что общего

К сожалению, первым общим свойством рассматриваемых нами понятий будет их неполная исследованность. Несмотря на работы Джеймса Клерка Максвелла, в которых подробно рассматривалось взаимодействие и взаимосвязь между электрическими и магнитными полями, назвать их природу до конца изученной нельзя до сих пор, и на деле человечество сегодня может лишь использовать известные их свойства в практических целях. Впрочем, многое учёным известно и сегодня.

К примеру, оба поля являются неотъемлемыми компонентами электромагнитного поля, а также оба являются силовыми. Последнее понятие подразумевает, что в любой точке, находящейся в радиусе действия поля, на заряд действует определённая сила, и при смене положения значение силы будет меняться.

Физические свойства

Физические свойства электромагнитного поля и электромагнитного взаимодействия — предмет изучения электродинамики, с классической точки зрения оно описывается классической электродинамикой, а с квантовой — квантовой электродинамикой. В принципе, первая является приближением второй, заметно более простым, но для многих задач — очень и очень хорошим.

В рамках квантовой электродинамики электромагнитное излучение можно рассматривать как поток фотонов. Частицей-переносчиком электромагнитного взаимодействия является фотон (частица, которую можно представить как элементарное квантовое возбуждение электромагнитного поля) — безмассовый векторный бозон. Фотон также называют квантом электромагнитного поля (подразумевая, что соседние по энергии стационарные состояния свободного электромагнитного поля с определённой частотой и волновым вектором различаются на один фотон).

Электромагнитное взаимодействие — это один из основных видов дальнодействующих фундаментальных взаимодействий, а электромагнитное поле — одно из фундаментальных полей.

Советуем изучить — Старые обозначения элементов на схемах станков

Существует теория (входящая в Стандартную модель), объединяющая электромагнитное и слабое взаимодействие в одно — электрослабое. Также существуют теории, объединяющие электромагнитное и гравитационное взаимодействие (например, теория Калуцы-Клейна). Однако последняя, при её теоретических достоинствах и красоте, не является общепринятой (в смысле её предпочтительности), так как экспериментально не обнаружено её отличий от простого сочетания обычных теорий электромагнетизма и гравитации, а также теоретических преимуществ в степени, заставившей бы признать её особенную ценность. Это же (в лучшем случае) можно сказать пока и о других подобных теориях: даже лучшие из них, по меньшей мере, недостаточно разработаны, чтобы считаться вполне успешными.

Проявление наличия магнитного поля.

Основным проявлением магнитного поля является влияние на магнитные моменты частиц и тел, на заряженные частицы находящиеся в движении. Силой Лоренца называется сила, которая воздействует на электрически заряженную частицу, которая движется в магнитном поле. Эта сила имеет постоянно выраженную перпендикулярную направленность к векторам v и B. Она также имеет пропорциональное значение заряду частицы q, составляющей скорости v, осуществляющейся перпендикулярно направлению вектора магнитного поля B, и величине, которая выражает индукцию магнитного поля B. Сила Лоренца согласно Международной системе единиц имеет такое выражение: F = q , в системе единиц СГС: F = q / c

Векторное произведение отображено квадратными скобками.

В результате влияния силы Лоренца на движущиеся по проводнику заряженные частицы, магнитное поле и может осуществлять воздействие на проводник с током. Силой Ампера является сила, действующая на проводник с током. Составляющими этой силы считаются силы, воздействующие на отдельные заряды, которые движутся внутри проводника.

В чём разница

Как понятно из всего вышесказанного, отличительных черт между рассматриваемыми нами явлениями также немало. Прежде всего, электрические поля способны воздействовать на все заряженные частицы, в то время как МП «работает» только на тех частицах, которые находятся в движении. Если говорить о силе ЭП, то она будет пропорциональна заряду, а МП будет пропорционально не только заряду, но и скорости его движения.

Справка. Различаются в данном случае и единицы измерения: для ЭП – это вольт на метр, а напряжённость МП выражают в теслах (Тл) или гауссах (Гс).

Ещё одним интересным свойством будет тот факт, что в электромагнитном поле оба его компонента будут колебаться под прямым углом относительно друг друга. Эту и другие особенности взаимодействия отразил в своём уравнении Джеймс Клерк Максвелл, много лет занимавшийся изучением магнитных и электрических полей.

Вот мы и рассмотрели основную разницу и общие черты между двумя тесно связанными друг с другом понятиями в физике. Надеемся, что в данном материале вы смогли почерпнуть для себя что-то новое и интересное.

Магнитное поле

Магнитное поле, как и электрическое, является векторным. Если электрическое поле создаётся любыми заряженными телами, то магнитное поле создаётся только движущимися зарядами. Таким зарядом может быть имеющая скорость частица, которая нередко встречается в задачах по физике, ток, ведь ток – это направленное движение заряженных частиц, металлическое тело, движущееся со скоростью. В этом случае в роли зарядов будут электроны, которые движутся вместе с самим телом. Напряжённость магнитного поля прямо пропорциональна скорости заряда и его значению. Как только заряд будет остановлен, магнитное поле исчезнет.

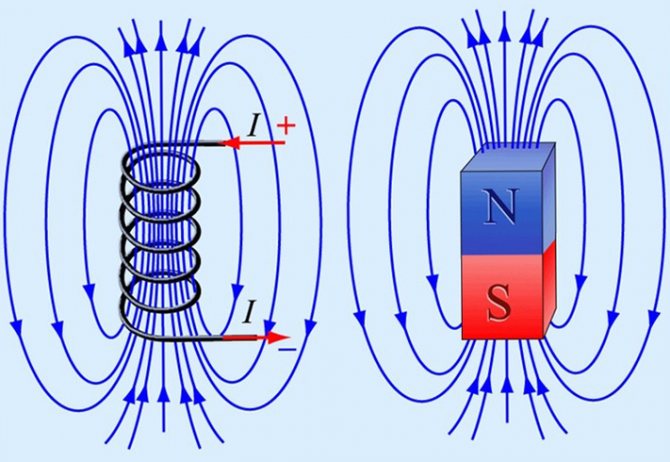

Магнитное поле соленоида и постоянного магнита

Вектор магнитной индукции

Это векторная величина, характеризующая силовое действие поля.

Индукция магнитного поля бесконечного прямолинейного проводника с током на расстоянии r от него:

Индукция магнитного поля в центре тонкого кругового витка радиуса r:

Индукция магнитного поля соленоида (катушка, витки которой последовательно обходятся током в одном направлении):

«Законодательная база»

Исследование полей, магнитного и электрического, осуществляется по ранее открытым физическим законам. Так, для электрического поля, при исследовании протекающих внутри него процессов, бесценную помощь оказали исследования и опыты, проведенные кулоном. Магнитное поле проще себе представить, воспользовавшись законом Ампера, применительно к расположению ладони человека. Так, чтобы определить направление действия силы, воздействующей на проводник, необходимо расположить ладонь следующим образом:

– 4 пальца, сложенные вместе, указывают на направление протекающего тока;

– силовые линии магнитного поля входят в ладонь;

– большой палец руки, находящийся под углом в 90 градусов по отношению к другим пальцам ладони, укажет направление воздействия искомой силы.

Основные сходства и различия

И электрическое, и магнитное поля являются силовыми. Это значит, что в каждой точке пространства, где действует это поле, на заряд действует определённая для этой точки сила. В другой точке эта сила будет другой. Электромагнитное поле действует на заряженные тела и частицы, но при этом электрическое поле действует на все заряды, а магнитное – только на движущиеся.

Есть вещества, взаимодействующие с магнитным полем, хотя и не содержащие в себе движущихся зарядов, например, упомянутые выше ферромагнетики. Аналогичных веществ для электрического поля нет. У магнитов, природных или намагниченных тел (как стрелка компаса, например), есть два полюса, которые называются северным и южным.

Обычные электрические заряды более-менее однородны и полюсов не содержат. Однако электрические заряды бывают двух типов: положительные и отрицательные. Знак заряда влияет на направление кулоновской силы и, следовательно, на взаимодействие двух заряженных частиц. Знак заряда не будет влиять на взаимодействие других зарядов с магнитным полем, он лишь поменяет полюса местами.

Два поля

• Электрическое поле образуется вокруг каких-либо тел, или частиц, обладающих определенной величиной электрического заряда. Если происходят определенные изменения параметров магнитного поля, этот процесс сопровождается перемещением электромагнитных волн. Для наглядности на схемах такие поля изображаются в виде силовых линий (пунктиров), которые начинаются у положительно заряженных частиц и заканчиваются стрелками, касающимися отрицательно заряженных частиц. Именно заряды здесь являются основой для существования электрического поля.

В процессе проведения исследований и в целях боле эффективного практического применения данного явления, ему дано название напряженность. Оценивается по степени воздействия на единичный (с положительным знаком) заряд.

• Магнитное поле оказывает иной вид воздействия, прежде всего – на различные электрические тела и заряды, которые находятся в движении. Магнитные моменты учитываются без определения фактической величины движения, а само поле создается в ходе прохождения тока заряженных частиц. Величина поля – это сумма магнитных моментов электронов, находящихся внутри атомов или иных частиц.

Здесь также применяется метод графического изображения при помощи силовых пунктирных линий. Но в отличие от схематического изображения электрического поля, эти линии замкнуты по контуру и не имеют определенной точки начала (равно, как и конца).

Электрическое, магнитное и электромагнитное поле

Наиболее сложные понятия, с которыми приходится сталкиваться при изучении электротехники и радиотехники, — это понятия об электрическом, магнитном и электромагнитном поле. И дело здесь, пожалуй, не в том, что электрическое или магнитное поля нельзя увидеть или потрогать рукой. Ведь мы довольно четко, хотя и упрощенно, представляем себе атом, несмотря на то что посмотреть на него не можем.

Основная трудность состоит в том, что невозможно представить себе какую-нибудь модель поля подобно тому, как мы рисуем в своем воображении упрощенную модель атома. Понятие об электрическом, магнитном и электромагнитном полях лучше всего взять из простейших опытов. Затем можно будет дополнить и развивать эти понятия, используя огромные достижения математики и физики в области изучения полей.

Советуем изучить — Дуговая сталеплавильная печь

Электрическое поле возникает вокруг всякого электрического заряда или вокруг предмета, на котором имеется избыток зарядов какого-нибудь одного знака. Мы потерли о шерсть пластмассовую палочку дли обычную гребенку, создав на ней избыток отрицательных зарядов, и пространство вокруг гребенки приобрело какие-то особые свойства: мелкие клочки бумаги, попадая в это пространство, начинают притягиваться к ней. Каким образом наэлектризованная гребенка действует на клочки бумаги? Может быть, действие электрических сил передается через частицы окружающего воздуха?

Ни в коем случае! Если мы проделаем свой опыт в пустоте, то клочки бумаги будут так же притягиваться к гребенке, как и в воздухе или в каком-либо другом газе (рис. 25). Значит, дело здесь не в молекулах, атомах или других частицах окружающей среды. Значит, вокруг электрического заряда (в данном случае вокруг наэлектризованной гребенки) существует какое-то особое состояние пространства, какая-то особая форма материи, через которую и передается действие электрических сил. Эта особая форма материи, существующая наряду с такой известной нам формой материи, как вещество, и есть электрическое поле.

Науке уже многое известно об электрическом поле. Известно, например, что оно обладает определенной массой и запасом энергии (в нашем опыте эта энергия расходуется на перемещение к гребенке клочков бумаги). Многого об электрическом поле мы еще не знаем, однако факт его существования, подтвержденный многочисленными опытами, не может вызывать никаких сомнений.

Другая особая форма материи, существование которой также подтверждается опытами, — это магнитное поле. Магнитное поле появляется как следствие движения электрических зарядов. В этом легко убедиться, если поднести компас к проводнику, по которому течет постоянный ток (рис. 7). Под действием магнитного поля, возникающего вокруг проводника с током, стрелка компаса несколько отклонится, так же как она отклонилась бы под действием обычного магнита. Магнитное поле, как и электрическое, обладает запасом энергии (в нашем примере часть этой энергии расходуется на поворот стрелки компаса).

Электрическое и магнитное поля тесно связаны с электрическим зарядом или его движением: уберите заряд — и электрическое поле исчезнет; прекратите ток в цепи — и магнитного поля нет. Но можно получить электрическое и магнитное поля, а точнее, более сложное, электромагнитное поле, не связанное с электрическими зарядами, как бы оторванное от них.

Электромагнитное поле имеет черты как электрического поля (как говорят, имеет электрическую составляющую), так и магнитного поля (магнитная составляющая). Это значит, что электромагнитное поле могло бы при определенных условиях и поворачивать стрелку компаса, подобно магнитному полю, и перемещать электрические заряды, подобно электрическому полю. Электрическая и магнитная составляющие тесно связаны между собой, и каждая из них обладает запасом энергии, определяющим энергию всего электромагнитного поля.

Электромагнитное поле возникает при любом, даже незначительном изменении тока в проводнике. Изменяясь вместе с током, оно воздействует на соседние участки пространства, передает им свою энергию, и в этих, соседних участках также образуется электромагнитное поле. Таким образом, во все стороны от проводника, со скоростью света — 300 000 км/сек — все дальше и дальше движется волна электромагнитного поля, перенося с собой запасы энергии, которые она получила еще в месте своего возникновения.

Читать дальше — Характеристики электромагнитного поля

Учебники

Белкин И.К. Электрическое и магнитное поля //Квант. — 1984. — № 3. — С. 28-31.

По специальной договоренности с редколлегией и редакцией журнала «Квант»

Вокруг всякого покоящегося в некоторой системе отсчета электрического заряда q

существует, как известно, электростатическое поле. Если этот заряд точечный, то напряженность поля в любой точке на расстоянии
r
от него определяется формулой:
\(

E = \frac<1> <4 \pi \varepsilon_0>\frac\) . (1)
Сила взаимодействия двух покоящихся точечных зарядбв q

и
q’
, находящихся на расстоянии
r
друг от друга, равна
\(

F_ = \frac<1> <4 \pi \varepsilon_0>\frac\) . (2′)
Это хорошо известный закон Кулона. Подчеркнем, что эгот закон был установлен экспериментально. Входящая в формулы (1), (2) величина ε

0 — это электрическая постоянная, равная 8,85·10-12 Кл2/(Н·м2).

Обсудим теперь ситуацию с зарядом, движущимся с постоянной скоростью \(

\vec \upsilon\). Скорость \(

\vec \upsilon\) мы измеряем относительно заранее выбранной системы отсчета, которую мы условно считаем неподвижной и обозначим буквой К

Движущийся заряд — это электрический ток, а вокруг тока существует магнитное поле. Значит, движение заряда приводит к появлению магнитного поля в рассматриваемой нами системе отсчета К

Обратите внимание на то, что если бы мы перешли в систему отсчета К’

, движущуюся относительно системы
К
со скоростью, равной скорости заряда \(

\vec \upsilon\)
никакого магнитного поля в этой системе не было бы
(помещенная там магнитная стрелка (компас) оставалась бы в покое).

Вернемся, однако, снова в систему К

. Из опыта мы знаем, что магнитное поле действует на электрический ток, а значит, и на движущийся заряд. Понятно, что между электрическими и магнитными явлениями должна существовать тесная связь.

Рассмотрим простой пример. Пусть заряд q

движется со скоростью \(

\vec \upsilon\) (в системе
К
). Тогда в пространстве вокруг него есть и электрическое, и магнитное поля. Пусть теперь в какой-то точке, где электрическое и магнитное поля созданы зарядом
q
, оказался другой заряд
q’
, который движется со скоростью \(

\vec \upsilon\). Очевидно, что на него будут действовать электрическая и магнитная силы. Аналогичное утверждение можно сделать и про заряд
q
.

Если заряды движутся со скоростями не слишком большими (что такое «не слишком большие», выяснится ниже), то их электрические поля в каждый момент времени практически не отличаются от случая покоящихся зарядов, а силу электрического взаимодействия зарядов можно подсчитывать по закону Кулона (2).

Мы ограничимся дальше случаем не очень быстро движущихся зарядов. В этом случае можно довольно просто сравнить магнитные и электрические силы. Мы сделаем это для двух зарядов, скорости которых в некоторый момент оказались параллельными друг другу и перпендикулярными к линии, соединяющей эти заряды (рис. 1).

Прежде вгего нам нужно понять, как индукция магнитного поля \(

\vec B\), создаваемого движущимся зарядом, связана с величиной этого заряда q

и его скоростью \(

\vec \upsilon\). Проведем из точки, где находится заряд
q
в точку, в которой мы хотим вычислить индукцию \(

\vec B\), радиус-вектор \(

\vec r\). Обобщение результатов опытов показывает, что величина индукции определяется формулой
\(

B = kq \frac<\upsilon> \sin \varphi\) . (3)
Здесь \(

r = |\vec r|\), φ

— угол между векторами \(

\vec r\), a
k
— постоянная, определяемая опытным путем и равная 10-7 Н·с2/Кл2. Для интересующего нас случая
φ
= 90° и
\(

B = k\upsilon \frac\) . (3′)
Направление вектора \(

\vec B\) определяется по правилу буравчика (правого винта): если вращать вектор \(

\vec \upsilon\) по направлению к вектору \(

\vec r\) в той плоскости, в которой они оба лежат, и так, чтобы вращение происходило в направлении минимального утла между \(

\vec r\), то вектор \(

\vec B\) направлен перпендикулярно указанной плоскости и «смотрит» туда, куда «смотрел бы» ввинчиваемый буравчик (рис. 2).

В формулы (3) и (3′) входит в качестве множителя то же отношение \(

\frac\), которое содержится и в выражении для напряженности электрического поля, создаваемого зарядом q

в точке, где находится заряд
q’
. Это замечание позволяет нам установить связь между величинами
В
и
Е
. Учитывая (1), получаем
\(

B = k\upsilon \frac = 4 \pi \varepsilon_0 k \upsilon E\) .
Обозначим еще \(4 \pi k = \mu_0\), тогда

B = \varepsilon_0 \mu_0 \upsilon E\) . (4)

Входящая в (4) величина μ

0 носит название магнитной постоянной (по аналогии с электрической постоянной
ε
0). Зная
k
, мы вычислим
μ
0 = 1,256·10-6 Н·с2/Кл2.

Теперь, когда мы умеем вычислять магнитную индукцию В

в точке, где находится заряд
q’
, можно определить и магнитную силу (силу Лоренца), действующую на заряд
q’
. В общем случае сила Лоренца
\(

F_L = q’ \upsilon’ B \sin \alpha\) . (5)
Здесь α

— угол между векторами \(

\vec B\). Направление вектора \(

\vec F_L\) определяется тоже по правилу правого буравчика (вектор \(

\vec \upsilon\) нужно поворачивать в направлении минимального угла к вектору \(

\vec B\) в плоскости, в которой лежат оба этих вектора, вектор \(

\vec F_L\) перпендикулярен этой плоскости).

В нашем случае угол α

также равен 90°, и на заряд
q’
действует сила
\(

F_m = q’ \upsilon’ B\) .
Подставляя сюда В

и
q’
, определяется формулой (2). Предположим теперь еще, что
q
=
q’
, а \(

\vec \upsilon = \vec \upsilon’\). Тогда отношение
\(

\frac> = \varepsilon_0 \mu_0 \upsilon^2\) .
Зная определенные из опыта постоянные ε

0 и
μ
0, мы легко убедимся в том, что
\(

\frac<1> <\varepsilon_0 \mu_0>= 0 \cdot 10^ <16>\frac\) .
Но стоящая в этой формуле справа величина есть квадрат скорости света! Это, конечно, не случайное совпадение. Обозначая скорость света буквой с

Это очень важные формулы. Формула (7) еще раз подтверждает существование глубокой связи электрических и магнитных явлений. Из формулы (8) мы можем сделать вывод, что отношение магнитных и электрических сил для многих практически интересных случаев оказывается малой величиной. Например, обычно направленная скорость электронов в металле при прохождении тока составляет десятые доли миллиметра в секунду. В таких случаях магнитное взаимодействие электронов примерно в 1024 раз меньше их электрического взаимодействия. Стоит ли вообше считаться с магнитным взаимодействием движущихся зарядов? Оказывается, стоит и вот почему. Во всяком проводнике имеются в равном числе заряженные частицы обоих знаков. Поэтому проводники с током электрически практически нейтральны. Электрические силы в проводниках с огромной точностью скомпенсированы, а при их отсутствии даже очень малые магнитные силы оказываются существенными. В электрических моторах движущиеся в их обмотках электроны взаимодействуют именно магнитными силами. Именно за счет магнитных сил приводятся в движение двигатели.

Вспомним теперь, что в наших рассуждениях мы сделали допущение о «ие слишком больших скоростях». Теперь можно сказать, что мы имели в виду малость скоростей частиц по сравнению со скоростью света. Это было нужно нам для того, чтобы не возникло необходимости пользоваться более сложными (релятивистскими) формулами. Например, при скоростях заряженных частиц, близких к скорости света, уже нельзя записывать формулу для напряженности электрического поля в виде (1).

Так же, как и другие физические величины, например, скорости и ускорения частиц, силы, действующие на них, напряженность электрического поля и индукция магнитного поля зависят от того, в какой системе отсчета мы их рассматриваем (измеряем). Выше мы уже говорили, например, о том, что если магнитное поле существует в системе К

, то из-этого еще не следует, что оно сохранится в системе
К’
. Система
К’
, которую мы рассматривали, двигалась со скоростью, равной скорости \(

\vec \upsilon\) интересовавшего нас заряда. И магнитное поле в системе
К’
отсутствовало. В общем случае и вектор \(

\vec B\)
относительны
, то есть зависят от того, в какой системе отсчета находится наблюдатель с приборами, измеряющими эти величины.

Для нас существенно то, что при скоростях, малых по сравнению со скоростью света, электрическое поле изменяется мало. Количественной характеристикой этой малости как раз и служит отношение \(

Заметим, впрочем, что формула (8) оказывается справедливой и при скоростях, близких к скорости света. Поэтому для релятивистских частиц, движущихся со скоростью, лишь немногим меньшей скорости света, величины магнитных и электрических сил могут отличаться не очень сильно.

Подводя итог нашим вычислениям, еще раз подчеркнем, что для многих задач магнитное взаимодействие оказывается существенным, даже если оио мало по сравнению с электрическим.

Остановимся совсем кратко на других отличиях магнитного и электрического (электростатического) полей. Одно из этих отличий состоит в том, что линии действия электрических сил (силовые линии электростатического поля) имеют начало и конец. Они начинаются на положительных зарядах и кончаются на отрицательных. Работа при перемещении заряда между двумя фиксированными точками в электростатическом поле не зависит от формы и длины траектории, а работа, совершаемая при движении заряда по замкнутой траектории, равна нулю. Благодаря этому свойству электростатического поля каждая его точка характеризуется не только напряженностью, но и потенциалом.

Линии же магнитной индукции, в отличие от силовых линий электростатического поля, не имеют начала и конца. Они замкнуты и охватывают ток. Каждая точка магнитного поля характеризуется величиной магнитной индукции, но не потенциалом.

Сила, действующая на заряд в электростатическом поле, всегда направлена по касательной к силовым линиям. Если рассматривать в магнитном поле участки проводников с током или движущиеся заряженные частицы, то силы, действующие на них, направлены не по касательной к линиям индукции, а перпендикулярно к ним (сила Лоренца, закон Ампера). Сила в магнитном поле может вовсе не вызывать поступательного движения, а лишь поворот (рамка с током в однородном магнитном поле; движение заряда по окружности в плоскости, перпендикулярной однородному магнитному полю).

Все сказанное говорит о том, что электростатическое поле во многом не похоже на магнитное. Связь электрических и магнитных полей вовсе не означает, что между ними не существует различий.

Электрическое поле

Если мы возьмём заряженное тело и условно назовём его центром, а второе заряженное тело будем перемещать вокруг центра, то кулоновскую силу можно записать как заряд, умноженный на напряжённость электрического поля. В значение напряжённости входят и значение заряда-центра, и квадрат расстояния от центра до второго заряда в данной точке пространства. То есть мы просто взяли обычную кулоновскую силу и всё, кроме значения одного из зарядов, назвали напряжённостью электрического поля.

В каждой точке этого поля своё значение и направление кулоновской силы. Такое поле называется векторным, ведь в каждой точке свои модуль и направление вектора, проведённого из начала координат (из заряда-центра) к этой точке.

Безопасность электромагнитных полей

Основная статья: Электромагнитная безопасность

В связи со всё большим распространением источников ЭМП в быту (СВЧ-печи, мобильные телефоны, теле-радиовещание) и на производстве (оборудование ТВЧ, радиосвязь), большое значение приобретают нормирование уровней ЭМП и изучение возможного влияния ЭМП на человека. Нормирование уровней ЭМП проводится раздельно для рабочих мест и санитарно-селитебной зоны.

Контроль за уровнями ЭМП возложен на органы санитарного надзора и инспекцию электросвязи, а на предприятиях — на службу охраны труда.

Предельно-допустимые уровни ЭМП в разных радиочастотных диапазонах различны.
