Тиристор как ограничитель напряжения

Где и как применять защитные тиристоры SIDACtor от Littelfuse

Мощные помехи, возникающие в сетях переменного напряжения, способны повреждать электронные устройства. Для защиты электроники чаще всего используют варисторы, TVS-диоды, газовые разрядники и защитные тиристоры. Защитные тиристоры SIDACtor серий Pxxx0FNL и Pxxx0ME с пиковыми токами 3 и 5 кА производства компании Littelfuse применяются, когда требуется высокая точность напряжения ограничения. Они сочетают высокую стабильность и достаточно большой пиковый ток.

Защита от помех, возникающих в сетях переменного напряжения – одна из важнейших задач, стоящих перед разработчиками электронных устройств. Если эту задачу не решить на этапе разработки, то срок эксплуатации незащищенного электронного устройства может оказаться весьма коротким.

Существует несколько традиционных элементов защиты от перегрузок по напряжению: металл-оксидные варисторы (MOV, Metal Oxide Varistor), TVS-диоды (Transient Voltage Suppressor), газовые разрядники (GDTs, Gas Discharge Tube) и защитные тиристоры [1]. У каждого из них есть свои плюсы и особенности применения. Поэтому при построении системы защиты разработчики зачастую используют комбинацию из нескольких элементов. Например, тиристор и варистор могут включаться последовательно.

Защитные тиристоры отличаются рекордной стабильностью характеристик, высокой скоростью включения и способностью многократно выдерживать мощные импульсы перенапряжений. К сожалению, их основным недостатком является невысокий пиковый ток. Однако производители работают над решением этой проблемы. Например, совсем недавно компания Littelfuse пополнила линейку защитных тиристоров SIDACtor двумя новыми семействами – Pxxx0FNL и Pxxx0ME с пиковыми токами 3 и 5 кА (рисунок 1).

Рис. 1. Защитные тиристоры Pxxx0FNL и Pxxx0ME

Структура и характеристики защитных тиристоров SIDACtor

Защитные тиристоры SIDACtor имеют только два вывода, то есть, по определению являются диодными тиристорами [2]. Их упрощенная структура включает в себя четыре слоя с разными типами проводимости: эмиттер (верхний N-слой), верхняя база (верхний P-слой), средний N-слой, нижняя база (нижний P-слой) (рисунок 2). Электрод, подключенный к эмиттеру, часто называют катодом, а электрод, подключенный к нижней базе – анодом.

Рис. 2. Упрощенная структура защитных тиристоров SIDACtor

Диодный тиристор можно рассматривать как два встречно включенных диода. При низких напряжениях такая структура не проводит ток ни в одном из направлений. При увеличении напряжения наблюдается незначительный рост тока утечки. Рост напряжения приводит к увеличению напряженности поля, приложенного к p-n переходам. При некотором значении напряженности возникает лавинный пробой. При этом сопротивление тиристора скачком уменьшается до очень малого значения. Проводящее состояние сохраняется до тех пор, пока ток в тиристоре не уменьшится до уровня, при котором прекращается лавинный пробой. В реальных схемах выключение тиристора происходит при смене полярности приложенного напряжения.

Скачкообразное изменение сопротивления приводит к разрыву вольт-амперной характеристики тиристора (рисунок 3). С помощью ВАХ можно охарактеризовать наиболее важные параметры этих компонентов.

Рис. 3. Вольт-амперная характеристика защитных тиристоров SIDACtor

V_DRM – рабочее напряжение: повторяющееся обратное напряжение в закрытом состоянии, при котором не происходит открытие тиристора.

I_DRM – максимальное значение тока утечки при напряжении V_DRM.

V_S – напряжение переключения: максимальное напряжение, при котором происходит включение тиристора при воздействии импульса 100 В/мкс. Этот параметр характеризует уровень ограничения напряжения.

I_S – ток переключения: максимальный ток, необходимый для включения тиристора.

I_H – ток удержания: минимальный ток, необходимый для удержания тиристора в открытом состоянии.

V_T – максимальное падение напряжения на тиристоре в открытом состоянии.

I_Т – максимальный допустимый постоянный ток тиристора в открытом состоянии.

I_ТSM – максимальный допустимый ток тиристора в открытом состоянии при воздействии синусоидального напряжения.

I_PP – пиковый ток: максимальный допустимый импульсный ток тиристора в открытом состоянии.

di/dt – максимальная допустимая скорость нарастания тока.

Coff – собственная емкость в закрытом состоянии. Как правило, измеряется при напряжении 2 В и частоте 1 МГц.

Тиристоры SIDACtor являются полупроводниковыми силовыми компонентами и способны выдерживать множественные включения без существенного ухудшения характеристик (минимальная деградация). Тем не менее, если допустимая скорость нарастания тока di/dt будет превышена, то тиристор может выйти из строя. При этом значение максимального тока для SIDACtor оказывается достаточно скромным.

Сравнение характеристик защитных ограничителей напряжения

Для защиты от мощных помех в сетях переменного напряжения разработчики чаще всего используют следующие защитные элементы:

• тиристоры SIDACtor®;
• металл-оксидные варисторы (MOV, Metal Oxide Varistor),
• TVS-диоды (Transient Voltage Suppressor),
• газовые разрядники (GDTs, Gas Discharge Tube).

Все перечисленные элементы подключаются параллельно нагрузке и имеют высокое сопротивление при отсутствии перенапряжений. При возникновении мощной помехи происходит активация защитного компонента. При этом тиристоры и газоразрядники при срабатывании формируют короткое замыкание, а варисторы и TVS-диоды ограничивают напряжение помехи. Рассмотрим достоинства и особенности применения всех представленных защитных компонентов (таблица 1) [2].

Таблица 1. Преимущества и особенности применения элементов защиты от перенапряжений

Тиристоры SIDACtor®

При возникновении помехи с напряжением, превышающим V_s, происходит открытие тиристора. При этом формируется состояние, близкое к короткому замыканию: напряжение на тиристоре скачком падает до очень малого значения (единицы В), а ток возрастает. Таким образом нагрузка оказывается защищенной от перенапряжений.

Тиристоры SIDACtor не могут быть повреждены напряжением. Кроме того, они отличаются минимальным временем включения и чрезвычайно высокой стабильностью напряжения срабатывания, которое практически не зависит от скорости нарастания помехи dv/dt (рисунок 4). Это делает тиристоры практически идеальным выбором, если требуется высокая точность установки напряжения ограничения.

Рис. 4. Стабильность напряжения включения для различных защитных компонентов

Важными достоинствами тиристоров также являются отличная долговременная стабильность и малая собственная емкость.

К особенностям применения тиристоров следует отнести необходимость использования защиты по току, например, предохранителей. В противном случае при превышении допустимых значений тиристор выйдет из строя.

Газовые разрядники (GDTs, Gas Discharge Tube)

Принцип работы газового разрядника построен на использовании газового пробоя [3]. Разрядник представляет собой герметично запечатанную керамическую колбу с инертным газом. Внутренняя часть электродов имеет особую форму, которая призвана сформировать электрическое поле. В ряде случаев разрядники снабжены дополнительным термопредохранителем (Failsafe Clip). При возникновении газового разряда, как и в случае с тиристорами, формируется состояние, близкое к короткому замыканию.

Основными достоинствами газовых разрядников являются высокие пиковые токи до 20 кА и рекордно низкая собственная емкость (единицы пФ). Разрядники чаще всего используются как первый рубеж защиты от перенапряжений и идеально подходят для высокочастотных схем.

К недостаткам разрядников можно отнести большую задержку включения, высокое и нестабильное напряжение ограничения, деградацию.

Металл-оксидные варисторы MOV

Варисторы являются наиболее распространенным типом защитных компонентов для сетей переменного напряжения [4].

Чаще всего для производства варисторов используется оксид цинка ZnO. При низких напряжениях ZnO фактически является диэлектриком с токами утечки в единицы микроампер. При увеличении напряжения выше некоторого предела (напряжения пробоя) происходит локальный разогрев оксида, что приводит к обратимому пробою. При пробое сопротивление резко уменьшается, а ток возрастает. Увеличение тока приводит к росту выделяемой мощности и разогреву структуры варистора. Значительное повышение рассеиваемой мощности может привести к необратимому тепловому пробою. При этом структура варистора разрушается.

Варисторы отличаются рекордно высокими пиковыми токами до 70 кА и способны эффективно поглощать мощные помехи. Вместе с тем их недостатками являются деградация параметров, высокая емкость и сильная зависимость напряжения ограничения от тока.

TVS-диоды

Принцип работы защитного TVS-диода основан на использовании обратимого пробоя [5]. Если к TVS приложить напряжение амплитудой больше определенного значения (напряжение пробоя), то начнется пробой с лавинообразным увеличением носителей. Ток, проходящий через диод, практически неограниченно возрастает, а напряжение меняется незначительно. В итоге происходит ограничение входного напряжения.

TVS-диоды эффективно справляются с быстрыми помехами, отличаются высокой стабильностью и длительным сроком службы. Тем не менее, TVS-диоды не являются идеальными защитными ограничителями. Во время пробоя при увеличении тока напряжение на диоде возрастает, хотя и не так быстро. Это приводит к тому, что уровень ограничения зависит от мощности помехи: чем мощнее помеха – тем выше напряжение ограничения.

Таким образом, все перечисленные элементы имеют свои плюсы и минусы. По этой причине разработчики часто используют совместное включение различных компонентов. Например, последовательное включение варистора и тиристора позволяет получать малое напряжение ограничения. Не стоит забывать и о том, что производители продолжают совершенствовать характеристики своей продукции.

Обзор семейств защитных тиристоров Pxxx0FNL и Pxxx0ME

Pxxx0FNL – серия защитных тиристоров SIDACtor с пиковым импульсным током 3 кА (импульсы 8/20 мкс I_PP) и пиковым током 300 А в сетях 50/60 Гц (таблица 2). Диапазон рабочих напряжений (VDRM) для Pxxx0FNL составляет 58…350 В. Все тиристоры данной группы выпускаются в корпусном исполнении TO-262M.

Таблица 2. Характеристики защитных тиристоров SIDACtor серии Pxxx0FNL

Наименование	VDRM (lDRM = 5 мкА), мин., В	VS (100 В/мкс), мин., В	Ih мин., мА	Is мин., мА	It мин., А	Vt (при lt = 2,2 А), мин., В	Емкость, пФ	di/dt, А/мкс	IPP (8/20 мкс), мин., А	ITSM (50/60 Гц), мин., А
P0640FNL	58	77	50	800	2,2	4	250…550	330	3000	300
P0720FNL	65	88	50	800	2,2	4	250…550
P0900FNL	75	98	50	800	2,2	4	250…550
P1100FNL	90	130	50	800	2,2	4	250…450
P1300FNL	120	160	50	800	2,2	4	250…450
P1500FNL	140	180	50	800	2,2	4	250…450
P1900FNL	155	220	50	800	2,2	4	250…450
P2300FNL	180	260	50	800	2,2	4	250…450
P2600FNL	220	300	50	800	2,2	4	250…450
P3100FNL	275	350	50	800	2,2	4	250…450
P3500FNL	320	400	50	800	2,2	4	250…450
P3800FNL	350	430	50	800	2,2	4	250…450

Pxxx0ME – серия тиристоров с импульсным током 5 кА (импульсы 8/20 мкс I_PP) и пиковым током 400 А в сетях 50/60 Гц. Представители семейства могут использоваться в диапазоне рабочих напряжений (VDRM) 140…450 В (таблица 3). Тиристоры Pxxx0FNL выпускаются в корпусном исполнении TO-218.

Таблица 3. Характеристики защитных тиристоров SIDACtor серии Pxxx0ME

Наименование	VDRM (lDRM = 5 мкА), мин, В	VS (100 В/мкс), мин, В	Ih мин., мА	Is мин., мА	It мин., А	Vt (при lt = 2,2 А), мин., В	Емкость, пФ	di/dt, А/мкс	IPP (8/20 мкс), мин., А	ITSM (50/60 Гц), мин., А
P1500MEL	140	180	50	800	2,2/25	4	400…650	630	5000	400
P1900MEL	155	220	50	800	2,2/25	4	400…650
P2300MEL	180	260	50	800	2,2/25	4	350…600
P3800MEL	350	430	50	800	2,2/25	4	350…500
P4800MEL	450	600	20	800	2,2/25	4	350…500

Если проанализировать характеристики данных семейств, то окажется, что они имеют несколько важных преимуществ перед другими элементами защиты от перенапряжений [1]:

• чрезвычайно малое напряжение в открытом состоянии по сравнению с газоразрядниками;
• минимальную разницу между рабочим напряжением и напряжением включения по сравнению с варисторами;
• высокое значение пиковых токов по сравнению с TVS-диодами;
• минимальную зависимость напряжения во включенном состоянии от тока по сравнению со всеми другими типами защитных элементов.

Рассмотрим особенности и примеры использования тиристоров SIDACtor.

Типовая схема защиты на базе тиристоров SIDACtor

Типовая схема защиты устройства, питающегося от сети переменного напряжения, предполагает использование последовательного предохранителя и тиристора, включенного параллельно нагрузке (рисунок 5) [2]. В штатном режиме работы при отсутствии помех тиристор и предохранитель никак не влияют на работоспособность схемы. Как уже было сказано выше, при возникновении перенапряжения тиристор включается и переходит в проводящее состояние, близкое к короткому замыканию. Предохранитель необходим для защиты самого тиристора от перегрузки по току. Таким образом, схема обеспечивает защиту от перенапряжений и перегрузок по току при включении тиристора.

Рис. 5. Тиристорная защита устройства, питающегося от сети переменного напряжения [2]

Рис. 6. Тиристорная схема защиты с дополнительным предохранителем [2]

Рис. 7. Демонстрационная тиристорная схема защиты на базе P3800MEL [2]

На рисунке 8б показан отклик тиристора P3800MEL на воздействие импульса 3 кА 8/20 мкс при подключении к сети переменного напряжения. Напряжение на тиристоре при включении падает ниже 10 В (осциллограмма синего цвета). Ток через тиристор достигает пикового значения 278 А (осциллограмма оранжевого цвета) и определяется во многом импедансом сети и мощностью источника питания. Стоит отметить, что указанный ток не способен повредить тиристор P3800MEL, так как не превышает максимально допустимого значения I_ТSM (50/60 Гц), равного 400 А (таблица 3).

Рис. 8. Отклик тиристора P3800MEL на воздействие импульса 3 кА 8/20 мкс: а) без подключения к сети; б) при подключении к сети [2]

Типовая схема защиты на базе тиристоров SIDACtor

Тиристоры Pxxx0FNL и Pxxx0ME могут использоваться совместно с варисторами [2]. Такое решение дает целый ряд преимуществ. В частности, при их последовательном включении удается достичь малого напряжения ограничения. Поясним это на конкретном примере.

На рисунке 9 представлена защитная цепочка, состоящая из тиристора P2300MEL с рабочим напряжением 180 В, варистора V20E130P с рабочим напряжением 130 В и предохранителя. Данная схема обеспечивает защиту от перенапряжений и перегрузки по току.

Рис. 9. Схема защиты с низким напряжением ограничения на базе тиристора P2300MEL и варистора V20E130P [2]

Снижение напряжения ограничения является далеко не единственным преимуществом комбинированной схемы. На рисунке 10б представлен отклик рассматриваемой схемы на воздействие импульса 3 кА 8/20 мкс при подключении к сети переменного напряжения. Пиковый ток в цепи тиристора при включении защиты составил 42,3 А, что значительно меньше, чем при использовании одиночного тиристора (278 А, рисунок 9). Более того, связка из варистора и тиристора отличается гораздо более низким током утечки по сравнению с одиночным варистором, а это позволяет значительно продлить срок службы варистора.

Рис. 10. Отклик схемы защиты на базе тиристора P2300MEL и варистора V20E130P на воздействие импульса 3 кА 8/20 мкс: а) без подключения к сети; б) при подключении к сети [2]

Рис. 11. Схема защиты на базе тиристора и варистора с тепловой защитой [2]

Не стоит забывать, что тиристор имеет ограничение по пиковому току, и в ряде случаев в схеме требуется предусмотреть дополнительный предохранитель.

Расчет предохранителя для защиты тиристора от перегрузки по току

Исходя из логики работы схемы, предохранитель должен выдерживать суммарный ток сети и импульса 3 кА 8/20 мкс, но включаться до того как будет превышено допустимое для тиристора значение. В этом случае предохранитель будет разрывать цепь только в тех случаях, когда необходимо защитить тиристор. Выбор предохранителя удобнее всего делать с учетом величины I²t.

Рассмотрим конкретный пример выбора предохранителя для представленной выше комбинированной схемы (рисунок 9) [2].

Для импульса тока 3 кА 8/20 мкс величина I²t может быть оценена с использованием пиковых значений тока:

I²t = ½·Ipeak·Ipeak·t = ½·3000·3000·20·10 -6 = 90 A²c.

Для составляющей тока сети:

I²t = ½·Ipeak·Ipeak·t = ½·43·43·0,01 = 9,245 A²c.

Суммарное значение I²t: 90 A²c + 9,245 A²c = 99,245 A²c.

Далее необходимо учесть фактор снижения I²t при воздействии серии импульсов. Например, при воздействии 100 000 импульсов следует использовать коэффициент 0,22 (рисунок 12). Для защиты от перенапряжений обычно речь идет о десятках импульсов и коэффициенте 0,48.

Таким образом, для предохранителя рейтинг I²t должен быть больше, чем 99,245/0,22 = 451 A²c.

Рис. 12. Снижение I²t при воздействии серии импульсов

Для выбранного тиристора значение тока I_ТSM (50/60 Гц) составляет 400 А (таблица 3). Тогда максимальная величина I²t равна ½·400·400·0,01 = 800 A²c.

Очевидно, что расчетное значение I²t 451 A²c меньше, чему у выбранного тиристора (800 A²c). Таким образом выбор предохранителя из диапазона 451…800 A²c гарантирует защиту тиристора от перегрузки по току и отсутствие ложных срабатываний.

Для проверки выбора MOV необходимо вычислить энергию импульса. В нашем случае это (1/√2)·U·I·t = 0,71·250·3000·20·10 -6 + 0,71·250·43·0,007 = 10,65 + 53,43 = 64,08 Дж.

Для используемого варистора V20E130P допустимая энергия оказывается выше и составляет 100 Дж.

В итоге предохранитель с рейтингом 250 В AC и с I²t на уровне 451 A²c не будет влиять на работу схемы в штатном режиме, но защитит тиристор при возникновении помехи. Компания Littelfuse предлагает несколько моделей предохранителей, отвечающих предъявляемым требованиям (таблица 4).

Таблица 4. Модели предохранителей Littelfuse с рейтингом I²t более 451

Типоразмер, мм	IEC		UL
5×20	216016 (462,4 A²c)	215012 (515,5 A²c)	–	–
6,3×32	–	–	314020/324020 (631 A²c)	325020/326020 (5575 A²c)

Заключение

Использование тиристоров SIDACtor серий Pxxx0FNL и Pxxx0ME с пиковыми токами 3 и 5 кА производства компании Littelfuse является одним из эффективных способов защиты от мощных помех, возникающих в цепях переменного напряжения. Главными достоинствами этих компонентов являются минимальное напряжение в открытом состоянии, рекордно малое время включения, высочайшая стабильность напряжения включения и отличная временная стабильность.

Тиристоры SIDACtor вместе с дополнительными предохранителями позволяют выполнять защиту устройств от перенапряжений и перегрузок по току.

Комбинированная схема из варистора и тиристора оказывается более эффективной, чем традиционная варисторная защита. При использовании комбинированного решения удается снизить ток утечки, продлить жизнь варистора и получить более низкое напряжение ограничения.

Ограничитель напряжения 115-180V

Предлагаемое устройство первоначально разрабатывалось как замена высоковольного стабилитрона 1Z150, стоящего в блоке питания телевизоров FUNAI 20/21 дюйм и выполняющего там защитную функцию. Т.е. в обычном режиме он вообще не работает, его даже можно просто выпаять и телик будет работать совершенно одинаково. Однако снимать его (как делают некоторые) я категорически не советую, т.к. при неисправности блока питания без этого стабилитрона в телевизоре сгорит практически все и он, скорее всего, после этого вообще не будет подлежать ремонту. Стабилитрон здесь выполняет чисто японскую функцию под названием «харакири», ценой своей жизни защищая цепи телевизора от выгорания.

Вот однажды в сильную грозу этот стабилитрон у меня и сгорел (был скачок напряжения по сети). Хотя всё дело было в цепи обратной связи, я тогда этого не знал (хе-хе. ), поставил «столбик» из валявшихся под рукой Д816-Д817, он естественно сразу сгорел, и тут я и подумал: а не собрать ли что-нибудь такое. многоразовое ? Тут и появилась идея собрать устройство, уверенно и надёжно гасящее выбросы напряжения выше заданного.

Зададимся максимальным током через устройство в 10A. Такая большая величина взята из-за двух соображений. Во-первых, устройство должно уверенно разряжать силовые электролитические конденсаторы, а, как известно, разряд таких конденсаторов сопровождается просто огромными токами (попробуйте разрядить заряженный конденсатор отвёрткой 😉 ). Во-вторых, устройство должно поглощать всю избыточную мощность, приходящую с питающих цепей, значит оно должно быть намного мощнее блока питания, в конце концов при невозможности автоматического отключения блока питания устройство должно за счёт резкого повышения потребляемого тока сжечь сетевой предохранитель.

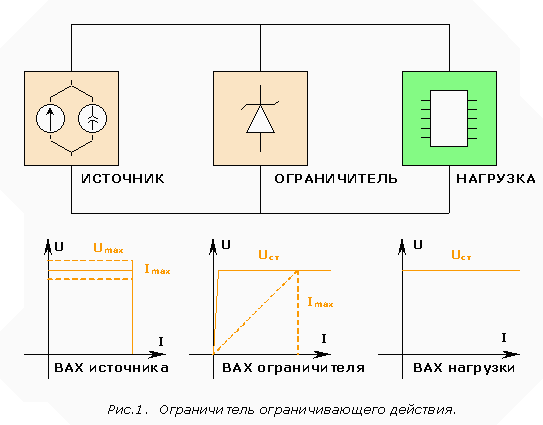

Рассмотрим идеализированный вариант с обычным, ограничивающим ограничителем (см. рис. 1). На входе имеется ограниченный источник напряжения, на уровне тока 10A переходящий в источник тока (см. график ВАХ). Напряжение выдаётся стабильное (U ст , но в некоторых случаях (например при аварии или переходных процессах) оно может меняться до U max . На выходе находятся различные полупроводниковые схемы, которым требуется напряжение не выше U ст , иначе те выйдут из строя. Ограничитель включён параллельно и шунтирует избыточное напряжение. В нормальном режиме ограничитель бездействует.

Теперь пусть источник выдаст повышенное напряжение U max . Это приведёт к открытию ограничителя, избыточное напряжение U max -U ст окажется замкнутым накоротко, что приведёт к неограниченному возрастанию отдаваемого источником тока. Однако наш источник не может выдать ток больше 10 ампер. ВАХ источника смещается на падающий участок, и выдаваемое им напряжение падает, однако ток выдаётся максимальный – 10A. Источник может оставаться в таком режиме достаточно долго.

Посмотрим теперь на ограничитель. Через него протекает максимальный ток 10A при номинальном напряжении. Всё это приводит к тому, что на ограничителе начинает выделяться катастрофическая мощность: например при напряжении 120V выделяемая мощность составит 1200W. Такая мощность в доли секунды неограниченно разогревает ограничитель, и он неминуемо выходит из строя.

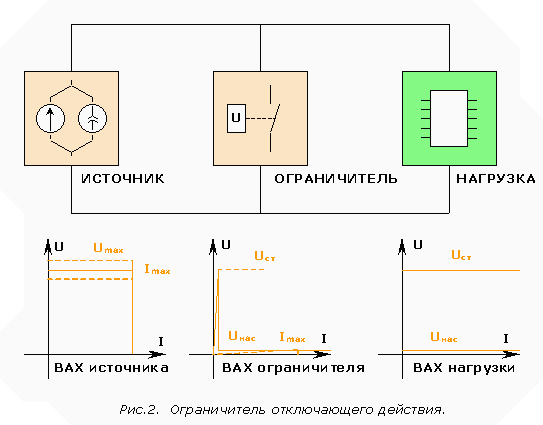

Для того, чтобы уменьшить выделяемую ограничителем мощность, есть такой радикальный подход: сделать его не ограничивающим, а отключающим (см. рис. 2).

Тогда в момент его срабатывания, когда через него будет протекать максимальный ток 10A, падение напряжения на нём составит всего несколько вольт. Естественно, в этом втором случае выходные цепи будут обесточены (в отличие от первого случая с ограничивающим ограничителем). Что даже несколько лучше, поскольку активация ограничителя есть явный признак неисправности источника питания, а в этом случае нагрузку лучше вообще отключать. Единственный минус отключающего ограничителя – сложность и как следствие несколько меньшая надёжность.

В качестве замыкающего элемента сразу в голове рисуются контакты реле – падение напряжения на контактах составляет доли вольт, т.е. выделяемая ограничителем мощность падает до нескольких ватт. Однако обычные маленькие релюшки, применяемые в электронике, здесь не подойдут – 10-амперный ток просто-напросто сплавит контакты, и устройство, сработав всего один раз, больше не вернётся в исходное состояние. Применение мощного реле также себя не оправдывает, так как устройство должно получиться маленьким, и к тому же контакты необходимо удерживать замкнутыми в момент срабатывания, т.е. необходим какой-то источник энергии. Остаётся тиристор – при замыкании он будет удерживать открытое своё состояние сколь угодно долго, лишь бы протекал ток, больший тока удержания. Некоторым минусом здесь является повышенное падение напряжения (например 4V), что может приводить к выделению на тиристоре до 40W мощности при протекании тока 10A. Но поскольку ток такой будет протекать в кратковременном импульсе (пока разряжаются конденсаторы), это не страшно, да и к тому же можно применить дешёвый тиристор типа КУ202, в случае чего – просто заменить другим.

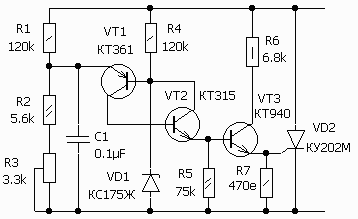

Именно так и реализована предлагаемая мною схема. Она содержит цепь контроля напряжения на транзисторах VT1VT2, включенных по лавинно-встречной схеме, простенький усилитель управляющего тока на VT3 и собственно тиристор.

В исходном состоянии тиристор и усилитель выключены, а цепь контроля потребляет ничтожный ток. Цепь контроля сравнивает два напряжения: опорное со стабилитрона VD1 и уменьшенное делителем R1R2R3 исходное напряжение. Для предотвращения случайных срабатываний ограничителя при различных помехах, небольших скачках напряжений и т.п. имеется сглаживающий конденсатор C1, причём постоянная времени цепочки R2R3C1 выбрана порядка миллисекунд. На транзисторе VT1 происходит собственно сравнение напряжений. В исходном состоянии он закрыт, как и VT2. Когда на эмиттере VT1 напряжение становится больше на 0.7V, чем на базе, VT1 открывается. При этом ток через коллектор VT1 поступает в базу VT2, что приводит к его открытию. Открывающийся транзистор VT2 начинает забирать ток из точки опорного напряжения и передавать его для открытия VT3. Уменьшение опорного напряжения приводит к ещё большему открытию VT1, который в свою очередь ещё больше открывает VT2. Через некоторое время оба транзистора оказываются в состоянии насыщения. Поскольку ток с лавинной пары недостаточен для открывания тиристора, имеется усилительный каскад на VT3. Открытый поступающим с VT2 током транзистор VT3 надёжно и уверенно открывает тиристор, и тот начинает шунтировать схему. При этом все остальные цепи, кроме тиристора, оказываются обесточены (т.к. рассчитаны на работу при напряжении больше 100V). Тиристор удерживается в открытом состоянии за счёт протекающего по нему тока сколь угодно долго.

Здесь вы можете скачать схему и разводку печатной платы в формате ACCEL EDA ( *.sch и *.pcb ). В архиве также содержится документ Word с расчётами всех элементов. Все элементы как можно плотнее прижаты к одной стороне, т.к. имеется «отступ» для удобной установки платы другой стороной к радиатору силового транзистора блока питания.

Налаживается плата и настраивается на нужное напряжение с помощью подручных средств. Например, я собирал простейший выпрямитель с регулятором. К шнуру 220V подпаиваются предохранитель, потом мостиком 4 диода, потом резистор 100 ом 5W и силовой конденсатор от старого телика. Получаем 300V постоянного напряжения. Отводим 2 проводка и подпаиваем туда два реостата в виде делителя, к выходу цепляем ещё один конденсатор 300V 150mkF от старого телика и отводим ещё два проводка. Вот у нас и готов источник регулируемого напряжения, к которому подцепляется ограничитель. Начинаем крутить реостаты и выставлять разные напряжения на выходе: 100V, 120V и так далее. Крутим регулятор в ограничителе и добиваемся, чтобы он уверенно замыкал цепь с конденсатором от старого телика на заранее заданном напряжении, например при 125V. Зафиксировав таким образом ограничитель, выставляем реостатами выходное напряжение 120V и начинаем его чуть-чуть добавлять, добиваясь, чтобы при заданном значении оно уверенно скачком падало почти до нуля. Проверяем также, греется ли тиристор при срабатывании ограничителя.

Внутри телевизора ограничитель крепится за два винта (см. рис.) к радиатору силового транзистора блока питания, в радиаторе ессно высверливаются две дырки.

Данная схема может найти применение не только в телевизоре FUNAI, она может найти применение как элемент защиты в любом блоке питания, выдающем напряжения от 115 до 180V либо просто как защитный элемент любых электрических цепей.

Тиристорный ограничитель напряжения тон

Тиристорный регулятор напряжения простая схема, принцип работы

Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

Фазовое регулирование напряжения

Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.

На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

Схема тиристорного регулятора напряжения

Таблица номиналов элементов

• C1 – 0,33мкФ напряжение не ниже 16В;
• R1, R2 – 10 кОм 2Вт;
• R3 – 100 Ом;
• R4 – переменный резистор 33 кОм;
• R5 – 3,3 кОм;
• R6 – 4,3 кОм;
• R7 – 4,7 кОм;
• VD1 .. VD4 – Д246А;
• VD5 – Д814Д;
• VS1 – КУ202Н;
• VT1 – КТ361B;
• VT2 – КТ315B.

Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

В устройстве всего два силовых компонента диодный мост и тиристор. Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

31 thoughts on “ Тиристорный регулятор напряжения простая схема, принцип работы ”

Раз уж мы заговорили о электрических углах, то хочется уточнить: при задержке «а» до 1/2 полупериода (до 90 эл. градусов) напряжение на выходе регулятора будет равным практически максимальному, а уменьшаться начнет только при «а» > 1/2 (>90). На графике — красным по серому начертано! Половина полупериода — не половина напряжения.
У данной схемы один плюс — простота, но фаза на управляющих элементах может привести к непростым последствиям. Да и помехи наводящиеся в электросети тиристорной отсечкой немалые. Особенно при большой нагрузке, что ограничивает область применения данного устройства.
Я вижу только одно: регулировать нагревательные элементы и освещение в складских и подсобных помещениях.

На первом рисунке ошибка, 10 мс должно соответствовать — полупериоду, а 20 мс соответствует периоду сетевого напряжения.
Добавил, график регулировочной характеристики при работе на активную нагрузку.
Вы видимо пишите про регулировочную характеристику когда нагрузкой является выпрямитель с емкостным фильтром? Тогда да, конденсаторы будут заряжаться на максимуме напряжения и диапазон регулирования будет от 90 до 180 градусов.

подобные схемы собирал…все работают безупречно, только больше нравится на кт 117

Залежи советских радиодеталей есть далеко не у каждого. Почему бы не указать «буржуйские» аналоги старых отечественных полупроводниковых приборов (например, 10RIA40M для КУ202Н)?

Тиристор КУ202Н сейчас продают меньше чем за доллар (не знаю, производят ли или старые запасы распродают). А 10RIA40M дорогой, на алиэкспрессе его продают примерно за 15$ плюс доставка от 8$. 10RIA40M имеет смысл использовать только когда нужно отремонтировать устройство с КУ202Н, а КУ202Н не найти.
Для промышленного применения более удобны тиристоры в корпусах TO-220, TO-247.
Два года назад делал преобразователь на 8кВт, так тиристоры покупал по 2,5$ (в корпусе TO-247).

Это и имелось в виду, если ось напряжения (почему-то помечена Р) провести, как на 2-м графике, то станет яснее с градусами, периодами и полупериодами приведенными в описании. Осталось убрать знак переменного напряжения на выходе (оно уже выпрямлено мостом) и моя дотошность будет удовлетворена полностью.
КУ202Н продают сейчас на радиорынках действительно за копейки, причем в исполнении 2У202Н. Кто в теме, поймет, что это военное производство. Наверное распродаются складские НЗ, которым все сроки вышли.

На рынке, если брать с рук могут среди новых подложить и выпаянную деталь.
Быстро проверить тиристор, например КУ202Н можно простым стрелочным тестером, включенным на измерение сопротивлений по шкале в единицы ом.
Анод тиристора соединяем на плюс, катод на минус тестера, в исправном КУ202Н утечки быть не должно.
После замыкания управляющего электрода тиристора на анод стрелка омметра должна отклониться, и остаться в таком положении после размыкания.
В редких случаях такой метод не срабатывает, и тогда для проверки понадобится низковольтный блок питания, желательно регулируемый, лампочка от фонарика, и сопротивление.
Вначале устанавливаем напряжение блока питания и проверяем светится ли лампочка, затем последовательно с лампочкой, соблюдая полярность соединяем наш тиристор.
Лампочка должна загореться лишь после кратковременного замыкания анода тиристора с управляющим электродом через резистор.
При этом резистор нужно подбирать, исходя из номинального открывающего тока тиристора и напряжения питания.
Это самые простейшие методы, но возможно существуют и специальные приборы для проверки тиристоров и симисторов.

кратковременно проверку выдерживают без сопротивления

На выходе напряжение не выпрямлено мостом.Оно выпрямлено только для схемы управления.

На выходе переменка,мост выпрямляет только для схемы управления.

а как на бернзопиле работает ?

Я бы назвал не регулирование напряжения, а регулирование мощности. Это стандартная схема регулятора освещения, которую раньше собирали почти все. И про радиатор к тиристору загнули. В теории конечно можно, но в практике думаю тяжело обеспечить тепло обмен между радиатором и тиристором для обеспечения 10А.

А какие сложности с теплообменом у КУ202? Вкрутил торцевым болтом в радиатор и все! Если радиатор новый, точнее, резьба не разболтана, даже КТП мазать не надо. Площадь стандартного радиатора (иногда и в комплекте шли), как раз и расчитана на нагрузку 10 А. Никакой теории, сплошная практика. Единственно, что радиаторы должны были находится на открытом воздухе (по инструкции), а при таком подключении сети — чревато. Поэтому закрываем, но ставим кулер. Да, мостовые друг к другу не прислоняем.

А что мешает поставить тиристор на радиатор через слюдяную прокладку? Так в СССР делали часто. В те времена, когда кулер назывался ещё вентилятором, по русски. Конвенцию в корпусе создать то же не сложно, безо всяких кулеров.

Вполне согласен с регулированием отдаваемоей мощности в нагрузку. Тиристор, конечно, не нужно ставить в предельные режимы. А так, моя любимая схема. даже использовал успешно для регулировки в первичной обмотке трансформатора.

Подскажите, что за конденсатор С1 -330нФ?

Наверное правильнее будет написать C1 — 0,33мкФ, можно устанавлиявать керамический или пленочный на напряжение не меньше 16В.

Всем самого доброго! Сначала собирал без транзисторов схемы… Одно плохо — регулировочное сопротивление грелось и выгорал слой графитовой дорожки. Потом собрал эту схему на кт. Первая неудачно — вероятно из-за большого усиления самих транзисторов. Собрал на МП с усилением около 50. Заработала без проблем! Однако есть вопросы…

Я тоже собирал без транзисторов,но ничего не грелось.Это было два резистора и конденсатор,В последствии убрал и конденсатор.Фактически остался переменник между анодом и управляющим,ну и естественно мостик.Использовал для регулировки мощности паяльника,причем как на 220 вольт,так и на первичку трансформатора для паяльника на 12 вольт и все работало и не грелось.Сейчас до сих пор в кладовке лежит в исправном состоянии.У Вас возможно была утечка в конденсаторе между катодом и управляющим для схемы без транзисторов.

Собрал на МП с усилением около 50. Работает! Но стало больше вопросов…

Номиналы R4 и R5 явно перепутаны. Никто не собирал схему в железе?

Можно поконкретнее о диодном мосте. Как направлены диоды?

плюс на право ,минус на лево ))

График неправильный. При 90 градусах *мощность* будет половина. А напряжение будет в корень из двух меньше исходного. Типа от 220 останется 155, а не 110.

А заменить транзисторы на динистор DB3 (стоит 4 рубля) можно? Дайте схему пожалуйста

…а если его — регулировать обороты вентилятора?, (но там индуктивная нагрузка,…. это вопрос).

ЭТИ. ВСЕ. СХЕМЫ. К. СОЖАЛЕНЬЮ. НЕ. РЕГУЛИРУЮТ. **ОТ. НУЛЯ**. НЕ. ЗНАЮ—ПОЧЕМУ. ОБ. **ЭТОМ—-**НИ—СЛОВА*.

потомучто через 0 нужно пройти а не к нулю

дрочелин тс 4.709.017-01 18.5в 2.2 а =40 ват. в сапфир телики .18.5 делить (там 2 обмотки полапам= 8.9 и , если делить 1.8 ампер. ( гретца будет и кз. минимум 1.2а) и 3.5а с куллером держать будет.Перду (на 3 а) не забываем.

Тиристорный регулятор напряжения простая схема, принцип работы

Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

Фазовое регулирование напряжения

Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.

На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

Схема тиристорного регулятора напряжения

Таблица номиналов элементов

• C1 – 0,33мкФ напряжение не ниже 16В;
• R1, R2 – 10 кОм 2Вт;
• R3 – 100 Ом;
• R4 – переменный резистор 33 кОм;
• R5 – 3,3 кОм;
• R6 – 4,3 кОм;
• R7 – 4,7 кОм;
• VD1 .. VD4 – Д246А;
• VD5 – Д814Д;
• VS1 – КУ202Н;
• VT1 – КТ361B;
• VT2 – КТ315B.

Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

В устройстве всего два силовых компонента диодный мост и тиристор. Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

31 thoughts on “ Тиристорный регулятор напряжения простая схема, принцип работы ”

Раз уж мы заговорили о электрических углах, то хочется уточнить: при задержке «а» до 1/2 полупериода (до 90 эл. градусов) напряжение на выходе регулятора будет равным практически максимальному, а уменьшаться начнет только при «а» > 1/2 (>90). На графике — красным по серому начертано! Половина полупериода — не половина напряжения.
У данной схемы один плюс — простота, но фаза на управляющих элементах может привести к непростым последствиям. Да и помехи наводящиеся в электросети тиристорной отсечкой немалые. Особенно при большой нагрузке, что ограничивает область применения данного устройства.
Я вижу только одно: регулировать нагревательные элементы и освещение в складских и подсобных помещениях.

На первом рисунке ошибка, 10 мс должно соответствовать — полупериоду, а 20 мс соответствует периоду сетевого напряжения.
Добавил, график регулировочной характеристики при работе на активную нагрузку.
Вы видимо пишите про регулировочную характеристику когда нагрузкой является выпрямитель с емкостным фильтром? Тогда да, конденсаторы будут заряжаться на максимуме напряжения и диапазон регулирования будет от 90 до 180 градусов.

подобные схемы собирал…все работают безупречно, только больше нравится на кт 117

Залежи советских радиодеталей есть далеко не у каждого. Почему бы не указать «буржуйские» аналоги старых отечественных полупроводниковых приборов (например, 10RIA40M для КУ202Н)?

Тиристор КУ202Н сейчас продают меньше чем за доллар (не знаю, производят ли или старые запасы распродают). А 10RIA40M дорогой, на алиэкспрессе его продают примерно за 15$ плюс доставка от 8$. 10RIA40M имеет смысл использовать только когда нужно отремонтировать устройство с КУ202Н, а КУ202Н не найти.
Для промышленного применения более удобны тиристоры в корпусах TO-220, TO-247.
Два года назад делал преобразователь на 8кВт, так тиристоры покупал по 2,5$ (в корпусе TO-247).

Это и имелось в виду, если ось напряжения (почему-то помечена Р) провести, как на 2-м графике, то станет яснее с градусами, периодами и полупериодами приведенными в описании. Осталось убрать знак переменного напряжения на выходе (оно уже выпрямлено мостом) и моя дотошность будет удовлетворена полностью.
КУ202Н продают сейчас на радиорынках действительно за копейки, причем в исполнении 2У202Н. Кто в теме, поймет, что это военное производство. Наверное распродаются складские НЗ, которым все сроки вышли.

На рынке, если брать с рук могут среди новых подложить и выпаянную деталь.
Быстро проверить тиристор, например КУ202Н можно простым стрелочным тестером, включенным на измерение сопротивлений по шкале в единицы ом.
Анод тиристора соединяем на плюс, катод на минус тестера, в исправном КУ202Н утечки быть не должно.
После замыкания управляющего электрода тиристора на анод стрелка омметра должна отклониться, и остаться в таком положении после размыкания.
В редких случаях такой метод не срабатывает, и тогда для проверки понадобится низковольтный блок питания, желательно регулируемый, лампочка от фонарика, и сопротивление.
Вначале устанавливаем напряжение блока питания и проверяем светится ли лампочка, затем последовательно с лампочкой, соблюдая полярность соединяем наш тиристор.
Лампочка должна загореться лишь после кратковременного замыкания анода тиристора с управляющим электродом через резистор.
При этом резистор нужно подбирать, исходя из номинального открывающего тока тиристора и напряжения питания.
Это самые простейшие методы, но возможно существуют и специальные приборы для проверки тиристоров и симисторов.

кратковременно проверку выдерживают без сопротивления

На выходе напряжение не выпрямлено мостом.Оно выпрямлено только для схемы управления.

На выходе переменка,мост выпрямляет только для схемы управления.

а как на бернзопиле работает ?

Я бы назвал не регулирование напряжения, а регулирование мощности. Это стандартная схема регулятора освещения, которую раньше собирали почти все. И про радиатор к тиристору загнули. В теории конечно можно, но в практике думаю тяжело обеспечить тепло обмен между радиатором и тиристором для обеспечения 10А.

А какие сложности с теплообменом у КУ202? Вкрутил торцевым болтом в радиатор и все! Если радиатор новый, точнее, резьба не разболтана, даже КТП мазать не надо. Площадь стандартного радиатора (иногда и в комплекте шли), как раз и расчитана на нагрузку 10 А. Никакой теории, сплошная практика. Единственно, что радиаторы должны были находится на открытом воздухе (по инструкции), а при таком подключении сети — чревато. Поэтому закрываем, но ставим кулер. Да, мостовые друг к другу не прислоняем.

А что мешает поставить тиристор на радиатор через слюдяную прокладку? Так в СССР делали часто. В те времена, когда кулер назывался ещё вентилятором, по русски. Конвенцию в корпусе создать то же не сложно, безо всяких кулеров.

Вполне согласен с регулированием отдаваемоей мощности в нагрузку. Тиристор, конечно, не нужно ставить в предельные режимы. А так, моя любимая схема. даже использовал успешно для регулировки в первичной обмотке трансформатора.

Подскажите, что за конденсатор С1 -330нФ?

Наверное правильнее будет написать C1 — 0,33мкФ, можно устанавлиявать керамический или пленочный на напряжение не меньше 16В.

Всем самого доброго! Сначала собирал без транзисторов схемы… Одно плохо — регулировочное сопротивление грелось и выгорал слой графитовой дорожки. Потом собрал эту схему на кт. Первая неудачно — вероятно из-за большого усиления самих транзисторов. Собрал на МП с усилением около 50. Заработала без проблем! Однако есть вопросы…

Я тоже собирал без транзисторов,но ничего не грелось.Это было два резистора и конденсатор,В последствии убрал и конденсатор.Фактически остался переменник между анодом и управляющим,ну и естественно мостик.Использовал для регулировки мощности паяльника,причем как на 220 вольт,так и на первичку трансформатора для паяльника на 12 вольт и все работало и не грелось.Сейчас до сих пор в кладовке лежит в исправном состоянии.У Вас возможно была утечка в конденсаторе между катодом и управляющим для схемы без транзисторов.

Собрал на МП с усилением около 50. Работает! Но стало больше вопросов…

Номиналы R4 и R5 явно перепутаны. Никто не собирал схему в железе?

Можно поконкретнее о диодном мосте. Как направлены диоды?

плюс на право ,минус на лево ))

График неправильный. При 90 градусах *мощность* будет половина. А напряжение будет в корень из двух меньше исходного. Типа от 220 останется 155, а не 110.

А заменить транзисторы на динистор DB3 (стоит 4 рубля) можно? Дайте схему пожалуйста

…а если его — регулировать обороты вентилятора?, (но там индуктивная нагрузка,…. это вопрос).

ЭТИ. ВСЕ. СХЕМЫ. К. СОЖАЛЕНЬЮ. НЕ. РЕГУЛИРУЮТ. **ОТ. НУЛЯ**. НЕ. ЗНАЮ—ПОЧЕМУ. ОБ. **ЭТОМ—-**НИ—СЛОВА*.

потомучто через 0 нужно пройти а не к нулю

дрочелин тс 4.709.017-01 18.5в 2.2 а =40 ват. в сапфир телики .18.5 делить (там 2 обмотки полапам= 8.9 и , если делить 1.8 ампер. ( гретца будет и кз. минимум 1.2а) и 3.5а с куллером держать будет.Перду (на 3 а) не забываем.
