Ремонт стереофонических наушников своими руками
Стереофонические наушники (головные телефоны) – это мобильное звуковоспроизводящее устройство, предназначенное для индивидуального прослушивания музыки и речи.
Наушники по конструктивному исполнению бывают:
- Внутриканальные (капельки, затычки, бочки, вакуумки, беруши), которые вставляются в ушной канал;
- Накладные, которые вставляются в ушную раковину;
- С оголовьем, на котором установлены два телефона;
- С оголовьем, на котором установлены два телефона и микрофон (гарнитура).
В подавляющем числе наушников звуковой сигнал на телефоны и микрофон подается через провода, перетирание которых и является основной причиной поломки. Такие неисправности наушников при желании несложно устранить своими руками, о чем и пойдет речь в статье.
Электрическая схема наушников
Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.
На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.
Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.
До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).
Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.
Электрическая схема наушников
Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.
На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.
Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.
До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).
Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.
Взаимозаменяемость mini-jack 3,5
При подключении наушников к выходу аудиоустройства следует учесть что, несмотря на одинаковые геометрические размеры mini-jack 3,5 не всегда взаимозаменяемые.
Если подключить стерео наушники с штекером TRS, TRRS OMTP или TRRS CTIA в разъем, предназначенный для моно наушников с штекером TS, то будет работать только один левый наушник.
При включении моно наушников со штекером TS в разъемы TRS, TRRS OMTP или TRRS CTIA будут работать оба телефона без стереоэффекта. В простых наушниках телефоны подключены параллельно
Штекер TRS полностью адаптирован для работы с разъемами TRRS OMTP и TRRS CTIA. А вот при эксплуатации наушников с микрофоном, которые называют гарнитура, могут быть проблемы.
Взаимозаменяемость TRRS OMTP и TRRS CTIA
Если современную гарнитуру с штекером TRRS CTIA подключить к устройству, с установленным разъемом TRRS OMTP, то микрофон работать не будет, а наушники с большими искажениями. Это связано с тем, что контакт микрофонного входа будет подключен к общему проводу, а общий к микрофонному проводу.
При таком подключении ток звукового сигнала сможет протекать только по цепи с вывода L+, через телефоны, включенные последовательно в противофазе и R+. Сигнал общего провода будет поступать на микрофон, но из-за большого его внутреннего сопротивления влиять на звуковоспроизведение не будет.
Если нажать кнопку блокировки микрофона SB, то наушники заработают в штатном режиме. Если в микрофоне нет необходимости, то зафиксировав кнопку блокировки микрофона SB, наушниками можно будет пользоваться без вреда для аппаратуры. Но если требуется микрофон или планируется долгосрочная эксплуатация гарнитуры с устройством, то нужно разобрать гарнитуру и перепаять местами провода GND и Mic.
Аналогичная ситуация будет наблюдаться, если штекер TRRS OMTP вставить в разъем под штекер TRRS CTIA.
Цветовая распайка проводов
В шнуре, отходящем от штекера, уложено несколько проводов разного цвета. В качественных кабелях используется многожильный провод типа мишура, в котором тонкие проволочки переплетены вместе с капроновой или льняной нитью, что повышает механическую прочность провода на растяжение и изгиб.
Международного стандарта на распайку проводов по цветам не существует. Поэтому производители к выводам jack припаивают провода, руководствуясь внутренней документацией.
Но из практики можно сделать вывод, что общий провод GND всеми производителями не окрашивается и имеет цвет меди, покрытой изоляционным лаком.
Ремонт внутриканальных наушников
В настоящее время большой популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.
Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека.
Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода. В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc.
В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.
Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем.
После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана. С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть.
Поэтому проводники были отпаяны от телефона, шнур был обрезан на пару сантиметров и провода очищены от изоляции. Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте. Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.
Осталось залудить и припаять, соблюдая полярность, провода к излучателю наушника. В качестве третьей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона.
Осталось только сомкнуть половинки и проверить наушники в работе. При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время.
Ремонт накладных беспроводных наушников блютуз
Звуковой сигнал на наушники блютуз передается по эфиру. В связи с этим разъем для подключения наушников к источнику сигнала отсутствует. Поэтому прозвонить целостность проводов шнура с помощью мультиметра невозможно.
Отличительной особенностью этой модели наушников является наличие на их задней крышке постоянных магнитов, позволяющих скреплять телефоны. Но на технологию ремонта это не влияет, зато удобно в эксплуатации.
Как правило, оба телефона одновременно отказывают редко, обычно начинает барахлить один из них. Вскрывать блок управления сложнее, поэтому поиск неисправности нужно начинать с наушника, который перестал работать.
Обычно наушник состоит из двух частей, соединенных между собой за счет силы трения. Для разборки наушника нужно лезвие ножа ввести в зазор между половинками корпуса и его провернуть.
После вскрытия наушника сразу стала очевидна причина его поломки. Общий проводник медного цвета был в обрыве.
Шнур был протянут в корпус и обрезан по линии входа его в наушник. Часто в наушниках шнур перетирается именно в месте входа, поэтому, чтобы исключить возможную поломку в ближайшее время, шнур и был обрезан в этом месте.
Изоляция шнура была оплавлена с помощью паяльника по окружности и снята. Тут надо не перестараться, чтобы не оплавить капроновую нить внутри проводников мишура.
Провода покрыты слоем лака, который разрушается при нагреве. Хорошо залуживаются припоем провода при использовании в качестве флюса таблетки аспирина. Осталось, соблюдая полярность, припаять проводники к телефону.
Обжатые шнур скобки из латуни были очень жесткие, и разогнуть их было трудно. Дополнительно, они фиксировали шнур только в направлении выхода из наушника, но позволяли шнуру входить в него. В результате провод внутри и переломился. Для исключения этого шнур был зафиксирован с помощью капли термоклея. При затягивании шнура в отверстие наушников, термоклей сожмется и жестко зафиксирует его.
Заодно был перепаян шнур и у второго наушника. Если провод перетерся в одном, то в ближайшее время перетрется и во втором. На фото обрезки шнура, оставшиеся после ремонта.
Ремонт наушников своими руками закончен и теперь они прослужат еще дольше, чем проработали до ремонта, ведь устранен конструктивный недостаток, в результате которого наушники и вышли из строя.
Ремонт проводных наушников с микрофоном CHP 510
У проводных накладных стереонаушников типа гарнитура обычно провода в шнуре перетираются в месте входа в телефон.
Принес мне знакомый наушники, которые вы видите на фотографии, как раз с такой неисправностью. Он самостоятельно ремонтировал наушники, спаивая припоем оборванные провода, но они опять рвались. Такой способ ремонт приводит только к кратковременной работе наушников.
Для качественного ремонта необходимо отрезать перетершийся шнур, разобрать наушник и запаять провода непосредственно к излучателю звука.
Начинать разборку наушника надо со снятия амбушюры. Для этого нужно оттянуть ее за край пальцами, и подцепив лезвием плоской отвертки вывести из зацепления с телефоном.
После снятия амбушюры стали видны четыре фиксатора-защелки. Иногда крышка телефона крепится на винтах.
Для снятия крышки нужно по очереди, надавливая плоской отверткой на защелки в направлении центра, отжать их.
После обрезки перетертого участка шнура столкнулся с тем, что он был намертво вплавлен в защищающую его от резкого изгиба эластичную трубку. Пришлось провода удалять из трубки с помощью сверла. После прочистки трубка была надета на шнур.
Далее очень аккуратно, чтобы не повредить жилки проводов, ножом срезается изоляция. Паяльник тут не поможет, так как проводники практически вплавлены в изоляцию, и сдвинуть ее с проводов было невозможно.
После освобождения от полихлорвиниловой изоляции концы проводников надо залудить с помощью паяльника и флюса. На фотографии показан шнур, подготовленный для распайки в наушнике.
Для того, чтобы не запутаться с маркировкой, заблаговременно неисправные провода не отпаивались, а в момент пайки новых, старый отпаивался и на его место припаивался такого же цвета.
Провода, идущие к динамику вскрытого наушника, припаивались непосредственно к его выводам. Идущие ко второму наушнику и микрофону были соединены с помощью пайки проводов друг с другом. Для изоляции использовалась уже стоявшая бумажная лента, покрытая липким слоем.
На фотографии показаны самостоятельно отремонтированные наушники CHP 510, которые, надеюсь, прослужат еще не один год
Ремонт наушников с оголовьем и микрофоном Genius
Попали в ремонт наушники Genius, в которых были перетерты провода и сломаны крепления телефонов к оголовью.
Наушники мне были принесены на запчасти, но оценив их техническое состояние, пришел к выводу, что они подлежат ремонту.
Ремонт крепления наушников к оголовью
Перед ремонтом перетертых проводов сначала надо было отремонтировать механическое повреждение узлов крепления наушников к оголовью.
Вскрытие узлов показало, что выступы, служащие для фиксации плоской пружины оголовья отсутствовали. Похоже, что наушники роняли, и плоская пружина их просто срезала.
Закрепить пружину в узле можно было с помощью двух винтов, но для надежности решил использовать комбинированный вид крепления – один винт и термоклей. Для этого сначала в одной из половинок было просверлено отверстие и в него вставлен винт М3.
Далее кусочки термоклея были расплавлены электрическим паяльником, и пока клей не остыл и затвердел, установлена пружина оголовья и накручена на винт гайка. Таким же способом был отремонтирован и второй узел.
Толщина пластмассы узла позволила применить винт с конической головкой, которая была вплавлена в просверленное отверстие с помощью паяльника. При желании головку винта можно покрыть черным лаком.
Как видно на фотографии, внешний вид наушников не изменился. Возможность регулировки длины оголовья сохранилась. Теперь наушники надежно закреплены к оголовью, и можно приступать к ремонту шнура.
Ремонт проводов наушников
Через джек наушники мультиметром не прозванивались, поэтому пришлось телефоны разбирать. Разборка начинается со снятия с телефонов амбушюр.
Для этого надо взяться за край амбушюры и оттянуть ее рукой. Далее поддеть амбушюру с помощью отвертки и аккуратно по кругу вывести из зацепления с корпусом наушника.
Чтобы разобрать наушник достаточно открутить три винта и крышка снимется. Но один из винтов вращался, но не вывинчивается.
Оказалось, что одна из резьбовых стоек отломалась. Пришлось с помощью термоклея вместо нее установить металлическую стойку с внутренней резьбой.
На проводе наушников установлен блок регулятора громкости и выключения микрофона. Чтобы определить с помощью мультиметра, в каком месте провода в обрыве, пришлось блок разобрать. Для этого достаточно было вывинтить два самореза.
Прозвонка мультиметром показала, что динамики в наушниках исправны и имели сопротивление 31 Ом. А провода в шнуре имели обрыв как на участке джек — регулятор громкости, так и от регулятора громкости к наушникам. Пришлось отрезать по участку шнура, как у наушника, так и с двух сторон регулятора громкости и перепаять провода.
Ограничение перемещения на вытяжку шнура в корпусе наушника было сделано с помощью завязки его в узел. Это плохой вариант, так как шнур имеет возможность перемещаться внутрь и вращаться, в результате провода могут оборваться.
Поэтому шнур был закреплен с помощью термоклея. Сначала клей был нанесен на шнур, который пока клей не затвердел, был втянут во втулку. Затем шнур термоклеем был зафиксирован на крышке наушника.
Осталось припаять провода в соответствии цветовой маркировкой, скрутить половинки наушника и надеть амбушюру.
Настал черед ремонта блока регулировки звука и отключения микрофона. В данной модели наушников для вскрытия блока достаточно было отвинтить два винта.
Шнуры в блоке фиксировались с помощью пластмассовых втулок, которые со шнура снять не получилось. Поэтому втулки были разрезаны вдоль ножом.
Далее были обрезаны участки шнура и с помощью паяльника оплавлением снята изоляция. Стоит заметить что, провода, через которые подавался звуковой сигнал на наушники, и микрофона были, для снижения взаимного влияния, изолированы друг от друга.
Для фиксации втулки на шнуре, на него была нанесена капля термоклея, можно и нанести клей момент. Но термоклей быстрее застывает.
Далее, пока термоклей не затвердел, втулка была сдвинута на термоклей и сжата с помощью обвязки витком нитки.
Осталось припаять провода к контактным дорожкам печатной платы и собрать узел регулировки. Чтобы было удобно паять, плату прижал плоскогубцами. Заодно был смазан машинным маслом и регулятор громкости.
Ремонт своими руками наушников Genius с микрофоном закончен. Проверка показала их исправную работу. Теперь гарнитура при аккуратном обращении прослужат еще много лет.
Ремонт беспроводных наушников Panasonic RP-WF83
Пришлось ремонтировать беспроводные наушники Panasonic RP-WF83, которые работали нормально, но не заряжались аккумуляторы, расположенные в наушнике от базы.
Приходилось их вынимать и заряжать от отдельного зарядного устройства, что создавало неудобства.
В одном из углублений базы с передатчиком имелось два подпружиненных контакта, через которые и передавался ток заряда одному из наушников. Измерение напряжения на этих контактах мультиметром, включенного в режим измерения постоянного напряжения показало, что схема зарядного устройства в базе исправна.
Следовательно, неисправность находится в самом наушнике. Чтобы добраться до электроники нужно снять амбушюру и отвинтить саморезы, как было описано в статье выше. При осмотре платы сразу стала понятна причина отказа.
Печатные дорожки, к которым были припаяны контакты для соединения с базой, были оторваны от платы. Учитывая, что к ним прикладывалось только давление подвижных контактов базы, отказ произошел из-за конструктивного недостатка. Контакты были запаяны таким образом, что при давлении на них усилие передавалось на отрыв дорожек.
Оторванные печатные площадки были приклеены к плате клеем Супер-Момент. Далее, как показано на фотографии, покрыты слоем припоя.
Из пластины латуни были сделаны два упорных уголка, залужены припоем и припаяны с внутренней стороны контактов. Уголки можно сделать из любого металла, подойдет и железо, главное, чтобы металл лудился припоем.
Теперь вся сила давления будет прилагаться не к месту пайки контактов к печатной плате, а к установленным уголкам.
Треснувшие дорожки были просто залужены и покрыты толстым слоем припоя. Если дорожка пострадала сильно, то можно продублировать ее медным проводком.
Для проверки зарядки аккумуляторов к контактам были подсоединены провода и подключены к вольтметру, который показал напряжение 2,61 В. Это свидетельствовало о том, что аккумуляторы заряжаются, так как их рабочее напряжение не может превышать 2,5 В.
Практика эксплуатации наушников показала стабильный заряд аккумуляторов. Ремонт своими руками беспроводных наушников окончен и теперь они больше никогда не откажут в работе по причине поломанных контактов.
Другие неисправности беспроводных наушников
Беспроводные наушники, благодаря отсутствию шнура ломаются редко. Обычно перестают работать, если разрядились батарейки или аккумуляторы. Еще бывает, окисляются контакты батареек, в таком случае их надо промыть спиртом, можно и водкой.
Если включатель на наушнике стал нестабильно работать, то его нужно промыть, капнув вовнутрь каплю спирта и многократно включить и выключить. Если не поможет, то придется заменить исправным.
Если при регулировке громкости появляются хрипы или звук прерывается, то тоже сначала капнуть в его внутренность каплю спирта и после многократных поворотов колесика капнуть машинного масла.
Как разобрать наушники
Обычные наушники выполнены из провода, штекера и пары динамиков. Дополнительно гарнитура может комплектоваться другими элементами, которые расширяют область её применения. Каждый из этих элементов в процессе эксплуатации может выйти из строя. Прежде чем приступить к ремонту следует понять, как разобрать наушники или наушник вакуумный, чтобы окончательно не испортить гарнитуру. Рассмотрим особенности разборки основных категорий наушников, изучив эту информацию вы без труда справитесь с любыми наушниками, ведь особенности у всех схожи.
Как разобрать наушник с микрофоном
Зачастую случается поломка гарнитура укомплектованой дополнительными функциями. Эти элементы помещаются в небольшом пластиковом корпусе для удобства использования который крепится на шнуре. С целью добраться к этим элементам необходимо разобрать корпус. Он обычно склеен и для того, чтобы рассоединить две половинки потребуется воспользоваться ножом.
Поломку именно регулятора громкости можно определить по характерному треску в динамиках или по плохому звучанию. Проблема заключается в таком составляющем как переменный резистор. Эта деталь состоит из ползунка, который перемещается по резистивному слою. Продлить срок эксплуатации этого элемента можно при помощи графитной смазки. Смажьте элементы при помощи ватной палочки.
Проблемы с микрофоном проявляются ухудшением слышимости во время разговора. Причиной зачастую бывает засорение. Для устранения этой неполадки необходимо протереть микрофон при помощи ватной палочки, которую предварительно смочите в спирте. Когда все манипуляции выполнены можно склеить две половинки корпуса.
Как разобрать вакуумные наушники
Если случилась поломка вакуумной гарнитуры около динамика, потребуется разобрать её. Алгоритм ваших действий должен быть следующим:
- Найдите шов на корпусе наушника. На него необходимо воздействовать при помощи ножа или другого тонкого, но крепкого элемента. Для того чтобы шов разошёлся на корпус можно немного нажать плоскогубцами.
- Когда корпус откроется вы сможете увидеть внутреннюю часть наушника. Это динамик с контактами. При помощи паяльника отсоедините повреждённые жилы, но прежде всего необходимо пометить цвет изоляции. Используйте маркер, чтобы в дальнейшем не запутаться.
- От общего кабеля гарнитуры потребуется отрезать нерабочий элемент. У рабочего провода зачистите жилы и припаяйте их к контактам динамика. Чётко соблюдайте ваши пометки на изоляции.
Для диагностики правильности выполненной работы подключите гарнитуру к гаджету, включите музыку. Если всё работает как нужно, склейте половинку разобранного корпуса. По такому же принципу можно разобрать и блютуз гарнитуру.
Как разобрать большие беспроводные наушники
Если у вас вышли из строя большие наушники их также можно разобрать. Динамики спрятаны внутри корпуса, его разборка становится сложнее из-за того, что имеются скрытые шурупы и защёлки. Если при разборе вы не обнаружите все элементы, можете попросту сломать пластиковые детали.
ВАЖНО. У разных производителей наушников используются разные методы крепления, будьте внимательны.
Рассмотрим несколько основных вариантов:
- К примеру, для разбора гарнитуры Sennheiser HD203 для начала потребуется снять амбушюр. Эти мягкие прокладки прикреплены при помощи специальных защёлок, их легко можно отсоединить, вооружившись обычной пластиковой карточкой. Под мягкой прокладкой вы увидите 4 шурупа. Открутите их при помощи отвёртки.
- Половинки корпуса не склеены между собой. После того как вы скрутите шурупы не составит труда разъединить элементы. На передней панели установлены динамики именно к их контактам потребуется припаять новый провод, если старый вышел из строя.
Другие производители могут приклеивать мягкие накладки, в таком случае для их снятия потребуется воспользоваться ножом или отвёрткой. Крепление половинок может быть осуществлено при помощи шурупов или защёлок. При разборе гарнитуры будьте внимательны, не торопитесь, чтобы ничего не отломать.

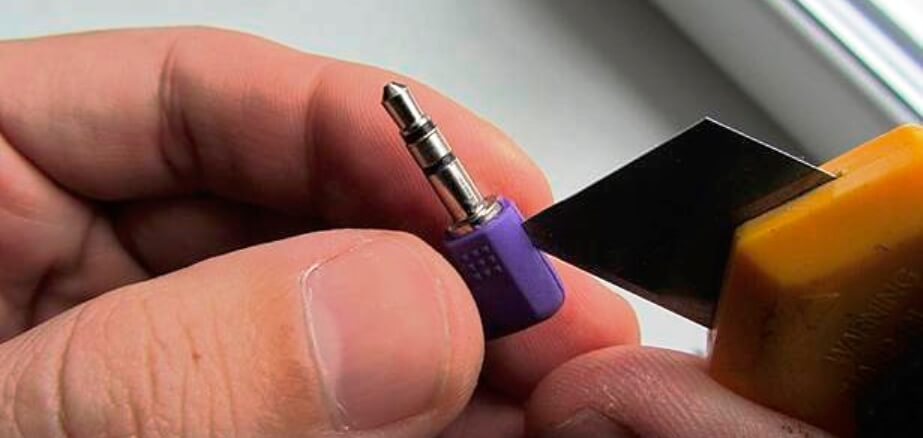

Как разобрать штекер наушников

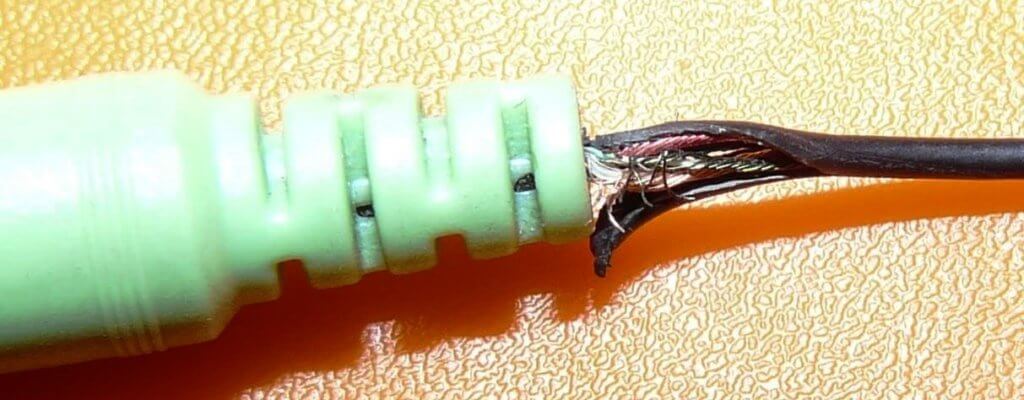

Если с работой наушников что-то не так, необходимо обратить внимание на штекер. Очень частой причиной поломки бывает изгиб жил кабеля в месте соединения со штекером. Выявить такую поломку несложно. Необходимо активировать наушники и включить музыку, переминая пальцами место изгиба вы должны услышать треск или какой-то шум. Это указывает на неполадку именно в данном месте. Следовательно, необходимо разобрать штекер и починить его.
Для ремонта выполните следующие действия:
- При помощи кусачек отсоедините кабель от штекера.
ЦЕЛЬ РЕМОНТА. Извлечь из оплётки металлическую часть. Учитывайте то, что элемент надёжно впаян и сохранить оплётку вам не удастся.
- Металлическую часть штекера доставайте аккуратно, важно не повредить контакты. Сохраняйте припаянные проводки. По цвету изоляции легко разобраться, куда паять жилы кабеля.
СПРАВКА. Если гарнитура укомплектована микрофоном, значит, под оплёткой вы увидите не три, а четыре жилы.
- Кабель, который вы отделили от штекера необходимо будет зачистить. Достаточно будет взять 5 мм изоляции, чтобы иметь возможность припаять медную жилу к контакту штекера.
ВАЖНО. Жилки проводков покрыты при использовании зашитого лака, он препятствует спайке. Для работы необходимо счистить или опалить это покрытие.
- Изготовьте новый кожух для штекера. Для этого вам потребуется колпачок от обычной ручки. На провод оденьте кусочек термоусадочной трубки. Это позволит снизить вероятность повторного повреждения провода в том же месте. Жилы кабеля необходимо припаять с контактами штекера. Не забывайте о цвете проводов и их соответствии.
- Для проверки работоспособности воспользуйтесь тестером. В другом случае можно подключить штекер в устройство и включить музыку. Если всё хорошо работает, подогрейте термоусадочную трубку. Подвиньте колпачок, предварительно смазав его эпоксидной смолой.
Процесс разборки наушников относительно несложная задача. Главное, всё делать аккуратно и не торопиться. Ознакомившись с приведённой информацией, вы без труда сможете отремонтировать неполадки своей гарнитуры и продолжать, и дальше её эксплуатировать.

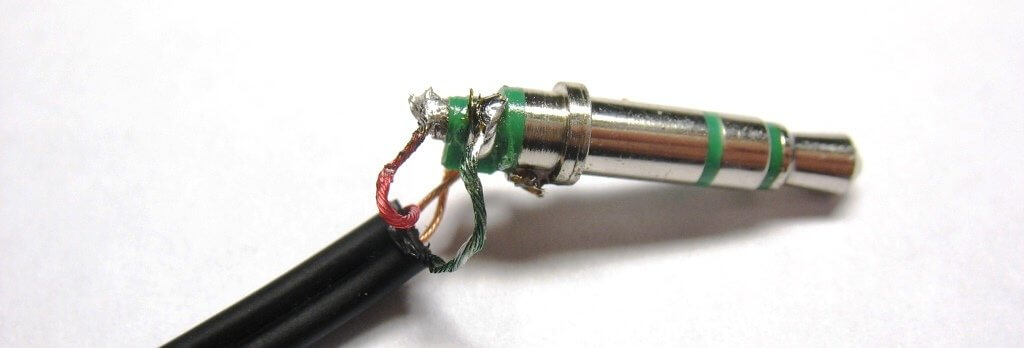

Как заменить штекер в наушниках с 3-4 проводами с микрофоном и без
Определив конкретное место неисправности, можно приступить к ремонту.
Для проведения ремонтных работ потребуются:
- паяльник мощностью до 40 Ватт;
- активный флюс;
- низкотемпературный припой ПОС-60 или другой;
- острый нож, можно канцелярский;
- изолента;
- термоусадка (кембрик, диаметр которого уменьшается при нагревании);
- провод многожильный медный в поливинилхлоридной (ПВХ) изоляции сечением до 1 кв.мм.
В случае обрыва проводников необходимо с помощью ножа снять ПВХ-изоляцию с мест предполагаемого обрыва. Медные проводники могут иметь дополнительную лаковую изоляцию, ее также следует зачистить с помощью ножа.
Аналогичным образом зачистить провод из ремкомплекта. Далее следует залудить места пайки. Для этого требуется применить флюс и припой. Если под рукой не нашлось активного флюса, в качестве него можно применить ацетилсалициловую кислоту (аспирин), которая есть в любой аптечке.
Процесс пайки может быть непростым: проводники наушника часто изготовлены из бескислородной меди, с вплетением шелковых нитей для большей устойчивости к механическим нагрузкам. Некоторые мастера для снятия лаковой изоляции также используют аспирин.
Поместив провод в лаковой изоляции на таблетку аспирина, касаются разогретым паяльником места лужения. Агрессивная среда снимает изоляцию. Не следует дышать этими испарениями: ощущение не из приятных.
Аналогичным образом производят пайку в местах обрыва рядом с разъемами, разветвителями, излучателями. Если облом проводника произошел непосредственно возле разъема, необходимо приобрести новый узел. Он имеется в продаже в любом магазине, торгующем радиодеталями.
Микрофоны и динамики обычно ремонту не подлежат. Их можно заменить на исправный от другого аналогичного наушника. Если проводник обломался в месте соединения с динамиком, можно попытаться разобрать корпус излучателя. Это можно сделать, применяя растворитель для ослабления клеевого соединения.
Перед произведением пайки оденьте на один из проводов кембрик-термоусадку. После соединения переместите его на место соединения и несильно нагрейте с помощью промышленного фена или, в крайнем случае, зажигалки.
Как припаять провод к динамику наушника

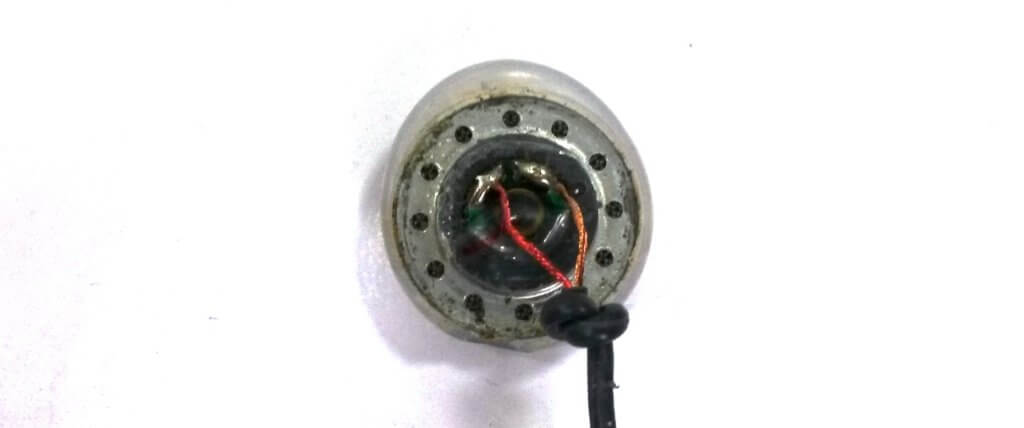

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.
Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия
Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.
Что делать, если провод оборвался внутри наушника
Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.
Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.
Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки
Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином
Снимем оплетку кабеля
Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка будет расходиться сама, независимо от ее формы. Проворачиваем провод, делая надрезы и, когда прошли круг, стягиваем оплетку. Главное не прорезать проводки.

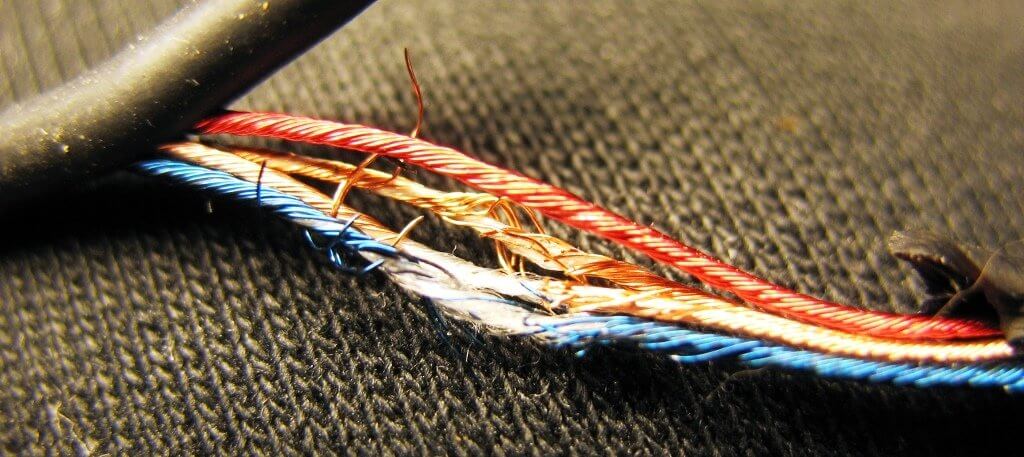

Проводки покрыты лаком и его необходимо счистить. Можно сделать это ножом. Но если Ваш нож, как и мой туповат, то результат не очень порадует.
Проводки очень тонкие и тупость ножа приводит к их отрыванию вместе с лаком. В принципе острым ножом это делается достаточно легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой или любым другим источником огня.
Выход из строя динамиков
Обмотка динамика перегорает, если происходит превышение подводимой на него мощности. Серьёзность поломки определяют при помощи амперметра или мультиметра. Сопротивление обмоток работающих динамиков будет практически одинаковым (плюс-минус около 10 %) и варьируется в диапазоне 16–100 ом.
Хрипы в наушниках обычно вызваны проблемами с мембраной или обмоткой
Если динамик воспроизводит звук, но к нему подмешиваются хрипы, то это указывает на неполадки обмотки или мембраны. Обмотка от сильного удара, смещения магнита или превышения максимально допустимой мощности отклеивается от мембраны. Бывает, что катушка отходит от мембраны вследствие механических повреждений.
Для ремонта вам понадобится суперклей, зубочистка (острая спичка) и аккуратность. Будьте внимательны, потому что после склеивания нужно время для принятия деталями правильного положения.
Как заменить штекер на гарнитуре
Вся методика ремонта, приведенная для наушников, годится и для гарнитуры. Единственное отличие – присутствие дополнительного провода, идущего к микрофону. Обычно он черного или белого цветов. Раз есть дополнительный провод, значит, и на штекере должен быть еще один контакт – четвертый:
Схема подключения гарнитуры к штекеру
Если вы имеете в своем распоряжении тестер и умеете им пользоваться, то «вычислить», какой провод куда идет, можно обыкновенной прозвонкой. При этом сопротивление каждого из наушников будет находиться в пределах 24-35 Ом, а микрофона – несколько кОм. При нажатии на кнопку ответа сопротивление микрофона должно резко падать до нескольких десятков Ом или даже до нуля. Как прозвонкой определить, где провод левого динамика, а где правого? На слух. В момент прозвонки соответствующий громкоговоритель будет издавать щелчки. Просто наденьте наушники на голову и звоните.
Типовая схема гарнитуры, где:
- 1 – выход правого наушника;
- 2 – выход левого наушника;
- 3 – общий провод;
- 4 – провод микрофона и кнопки ответа.
И последнее замечание. Встречаются гарнитуры, у которых провод с микрофона и общий поменяны местами. Если ваша гарнитура после ремонта не заработала, просто поменяйте местами провода, обозначенные на рисунке выше, как 3 и 4.
Термотрубка вместо скотча
Использовать скотч — не совсем кошерно. Поэтому предлагаю немного улучшить технологию, опять таки без паяльника.
Придется прикупить в магазине электроники или хоз-маге термоусадочную трубку, она же термокембрик. Это такая хитрая трубка, которая умеет при нагревании сжиматься в диаметре как минимум вдвое. Стоит сие чудо около 0.1 — 0.5$ за метр.
Нам понадобятся две термо-трубки с разыми диаметрами: 1-2 мм первая и 4-5 мм вторая.
Надеваем кусочки тоненькой термо-трубки на наши скрутки. Кусочки отрезаем с полуторным запасом.
Теперь нужно термо-трубку нагреть. Обычно я делал это паяльником, но мы ведь договорились, что его у меня нет, да и рассказ именно о том как починить наушники без паяльника, поэтому мне пришлось выкручиваться.
Метод оказался достаточно эффективным и термо-трубки сжались. Так же можно использовать любой другой нагреватель или опустить в кипяток как пасхальные яички. В принципе народ и обычным феном справляется.
Пока термотрубка еще горячая ее можно дополнительно сплющить пальцами тогда она слегка склеится внутри.
Эту термо-трубку в последствии нужно надеть на место стыка и так же сжать теплом лампы. Вообще можно и на огне зажигалки сжимать, но можно случайно поджечь лишнее.
Я использовал кусок длинной 8-10 см. Для упрочнения конструкции конец термо-трубки был одет непосредственно на резиночку разъема.
Ремонт штекера наушников 1
КУПИТЬ СО СКИДКОЙ ДО 50%
В этом видео рассказывается о том, как отремонтировать штекер на наушниках. Для этого нам нужна сломанная гарнитура с наушниками, штекер с четырьмя контактами, паяльник с принадлежностями, термоклей, термоусадка.Первым делом нам нужно разобраться со схемой штекера.
В данном случае мы будем переделывать гарнитуру наушников samsung. На других гарнитурах схема может отличаться. На фотографии черным цветом показан микрофонный плюс. Желтым цветом показан общий минус. Красным и зелеными проводами показаны левый и правый каналы соответственно.
Важно не перепутать каналы, так как это очень критично для ремонта. https://www.youtube.com/watch?v=3fP-i6mMWy4
Первым делом нам нужно отрезать старый штекер и залудить провода. Сначала припаиваем минус. Далее присоединяем правый и левый каналы. Наконец, припаиваем плюс к микрофону. В завершение надеваем термоусадку.
Второй видеоурок о ремонте штекера с пояснениями
Реанимирование наушников с переломленными проводами возле штекера. Данная проблема имеет глобальный характер, так как наушниками пользуются большинство людей, естественно они часто ломаются. Одной из самых распространенных поломок наушников является перелом или разрыв в области штекера, в этой презентации показано, как можно восстановить дорогие сердцу наушники при поломке штекера.
Для ремонта штекера нам понадобится: паяльник и все принадлежности (припой, канифоль и т.д.); канцелярский нож (можно и другой, острый); термоусадочная трубка (далее термоусадка), советую брать с запасом по ширине.
Обрезаем провода по длине, лудим их и припаиваем. Сначала нужно разрезать изоляцию оторванного штекера канцелярским ножом. Затем вынимаем штекер из изоляционного корпуса. Зачищаем провода наушников и надеваем кусочек термоусадки. Примерно 1,5 сантиметров. Внимательно осматриваем.
Обрезаем провода по длине, лудим их и припаиваем. Припаяли, осматриваем, если все устраивает, продолжаем работу. Проверяем на работоспособность. Если все работает, продолжаем. Надеваем термоусадку. Берем зажигалку и обжигаем термоусадку недолгими прерывистыми движениями. Следите за тем, чтобы не сгорели провода во время ремонта штекера от ваших наушников.
Как самостоятельно отремонтировать штекер наушников
Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.
Выяснение причины неисправности наушников
Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.
Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных вкладышей составляет 32 Ома.
Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.
Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.
Устранение поломок своими руками
Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.
Допустим, что обрыв провода случился внутри штекера . Чтобы разобрать корпусированный показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим .
Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.
После того, как припаяли штекер , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать до нужной формы.
Как починить наушники без паяльника
Запаять наушники без паяльника, увы не получится. Конечно, при желании, можно паять и раскаленным гвоздем. Но об этом как-нибудь в другой раз. Так что про пайку мы забудем.
Нам потребуется AUX — кабель. AUX- кабель сейчас продается в любом ларьке или переходе за абсолютно смешные деньги. Используется он для подключения вашего аудио устройства к сабвуферу или авто-магнитоле и выглядит следующим образом:
Зато как приятно починить наушники своими руками без паяльника, а отсутствие кнопочек можно пережить.
Спасибо братьям китайцам, сейчас встречаются вполне сносные шнурки начиная от 0.5$. Провод, использованный в статье, стоил около доллара. Ну а ножик для бумаги, зажигалка и скотч я думаю и так у каждого дома по шкафам валяются.
Итак поскребли по сусекам, нашли весь инструментарий, сгоняли в ларек за пивом шнурком, что дальше то?
Как починить миниджек на наушниках без паяльника?
Если повреждения находятся в районе штекера – тогда никак. Все контакты нужно обязательно спаять. Поэтому без электрического инструмента не обойтись.
В случае обрыва где-то в середине, в качестве альтернативы можно аккуратно скрутить провода и заклеить изолентой или малярным скотчем (не принципиально).
Полностью отрежьте место разрыва, очистите пластиковую изоляцию и лак в пределах полутора сантиметров с каждого края. Скрутите провода по цветам, заизолируйте каждый по отдельности. И только после этого можно соединять их вместе. В противном случае может произойти замыкание и звук из стерео превратится в моно или же полностью пропадет один из каналов.
Если у вас есть термоусадочные трубки (кембрик), используйте их вместо скотча. Перед скручиванием наденьте кусок большего диаметра и отодвиньте в сторону. Затем соединяйте провода и одевайте мелкие трубки на каждую скрутку.
Методы нагрева: утюг, фен или лампа накаливания. Дополнительно понажимайте на соединение пальцами для лучшего склеивания. Остывшие и «упакованные» скрутки плотно соедините вместе и натяните отодвинутый кусок большего размера сверху на них. Снова подогрейте участок. Перебитый провод отремонтирован.
Такой способ вполне надёжен для дальнейшей эксплуатации.
Как обойтись без паяльника при ремонте наушников
Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.
Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.
Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.
Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.
Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка
Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.
Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч
Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.
Ремонт штекера наушников
Всем привет! Наверное, каждый сталкивался с такой проблемой: купили вы себе наушники… Радовались слушая через них свою любимую музыку. А тут бац! И один канал наушника перестал работать. Обидно. Но не будем пускать сопли и бежать в магазин за другими.
Ведь мы Радиолюбители (да да, именно с большой буквы), люди гордые, и не можем себе позволить такого. Итак, приступим. В продаже сейчас имеются вот такие разборные штекера 3,5 мм «мини Джек». Конечно, их качество в последнее время, оставляет желать лучшего. И вот, недавно, мне одна знакомая дала починить наушники (дешевые, китайские).
Штекера мне не пришлось увидеть, поэтому придётся брать разборный упомянутый выше.
Для начала обрежем/откусим немного провода:
После снимаем немного изоляции, что бы было видно провода:
Аккуратно обжигаем лаковую изоляцию всех 3-х проводов (где-то на половину).
Теперь зачищенный провод окунаем в флюс (если таковой имеется), можно обойтись и без него, с ним быстрее залуживаются провода (с канифолью дольше просто).
Делаем так, чтобы на паяльнике висела капелька припоя, и в ней так сказать прогреваем провод, пока он не залудится. Вот уже залуженные провода:
Теперь, нужно пропустить провод сквозь корпус штекера. Так как часто бывает, все припаял, а корпус забыл – и приходится распаивать все обратно (да, так 10 раз было – прим. редакции). Теперь припаиваем: провод без цветовой (прозрачной) изоляции (лаковой) т. е. минус (общий), припаиваем посередине:
Теперь обжимаем провод двумя лепестками:
Прикручиваем корпус штекера на свое место, и готово – мы сами починили наушники!
Таким образом чинятся практически любые штекера – микрофонные, от гарнитуры, другой аудиоаппаратуры и так далее
Спасибо за внимание! Автор – Admin4638
Дополнения к статье:
Если есть возможность, то лучше использовать имеющийся разъём, если он уцелел или аналогичный от более-менее недешевых (но уже дохлых, иначе зачем всё затевается?) наушей. Т.к. по опыту новые разъёмы попадаются на редкость некачественные. Контакты там обжаты и весьма слабо.
Поскольку используется старый разъём его нужно очистить от изоляции (я режу канцелярским ножом по шву, образованному пресс-формой), запаяться к местам пайки (обычно все, кроме массы есть; массу-же придётся чуть зачистить и облудить). при этом не забывая про термоусадку на центр (Л) и средний (П).
Кстати, если там жилы в негорящем полимере, как в примере, то при зачистке ножом жилы повреждаются, а если это ещё и бескислородная медь, то ломаются на раз, посему паять нужно просто облудив такой конец без зачистки в капельке олова.
Полимер от нагрева частично оголит кабель на длину достаточную для пайки (примерно на 2 мм).
Для красоты, однородности и гидроизоляции можно перед усадкой верхнего слоя термоусадки залить под него термоклея, при усадке лишний клей вылезет – можно или сразу снять туалетной бумагой (универсальный очиститель любых поверхностей практически от любых загрязнений) или срезать по затвердеванию.
С раза второго-третьего будут получаться просто шедевры
P.S. Донорами разъёмов служили в своё время вкладыши KOSS с позолоченным джеком – он компактный, красивый и качественный. А у коссов этих от прослушивания на максимуме просто выходили из строя динамики, кстати, ценный источник неодимовых магнитов – шайбочек
Спасибо за внимание. Ringo aka Павел К
Форум по радиоремонту
Классификация
Штекеры, как и любая деталь массового производства, имеют свою классификацию, которая зависит от подключаемой аппаратуры и играет важнейшую роль при ремонте. Так, существует разделение по размерам и количеству подсоединяемых проводов.
По размерам
На практике чаще всего встречаются штекеры трех типоразмеров:
micro-jack диаметром 2,5 мм (1/4″)- используется для подключения наушников к малогабаритным гаджетам и старым мобильным телефонам;
mini-jack диаметром 3,5 мм (1/8″) — применяют для соединения наушников с плеерами, смартфонами (например, iPhone, Xiaomi и др.) или аудиокартами, установленными в персональных компьютерах;
jack диаметром 6,35 мм — с его помощью подключают к источнику звука профессиональные наушники, эстрадные микрофоны и пр.
По количеству жил
Штекеры типа jack также различаются по функциональному назначению, которое определяет и их конструктивное исполнение. На практике встречаются такие их разновидности:
- двухпроводные типа TS — моно-jack;
- трехпроводные типа TRS — стерео-jack;
- гибридные типа TRRS — 4 провода и более.
Конструктивно все они абсолютно идентичны и отличаются только размерами. При этом их контактные площадки разделены между собой необходимым количеством диэлектрических колец. Внешний вид, нумерация контактов и схемы распайки (распиновки) различных вариантов исполнения показаны на рисунках.
Рис. 1 Внешний вид штекеров
Двухжильный jack в обычной жизни используется очень редко. Его основное применение — профессиональное звукозаписывающее оборудование и музыкальные инструменты. Схема такого штекера самая простая и выглядит следующим образом.
Рис. 2. Двухжильный моно- jack TS
Трехжильные штекеры применяются на обычных головных телефонах, не предусматривающих микрофон и регулировку громкости.
Четырехжильные штекеры встречаются как в обычных головных телефонах, у которых по одному проводу «земли» на левый и правый наушник, так и на гарнитурах, где четвертая жила отводится под микрофон.
Рис.4. Распиновка четырехжильного штекера TRRS без микрофона.
Рис. 5. Распиновка четырехжильного штекера TRRS от гарнитуры
Что касается штекеров TRRRS и более, то в них соединение жил с jack происходит аналогично TRRS от гарнитуры, только на каждый контакт (левый и правый динамик, массу и микрофон) могут идти по нескольку проводов, которые определяются опытным путем при помощи мультиметра. Такие штекеры встречаются, например, в Earpods от Apple и Piston 3 – 6 проводов, 3 из которых — масса.
Как припаять штекер к наушникам – ремонт наушников своими руками | Аудио Гик
Зачем покупать новые наушники, если в 9 случаях из 10 не работают наушники из-за разрыва провода около штекера. Тому, как починить наушники своими руками, а точнее как припаять штекер к наушникам подробно рассмотрено в сегодняшней статье.
Чтобы показать, как припаять наушники к штекеру подготовлены наглядные фотографии ремонта двух наушников компании Sony. Это модели XBA-1 и XBA-H1. В обоих случаях не работают наушники именно из-за переломленного провода.
Первые наушники чисто арматурные, вторые гибрид арматурного с динамическим излучателем, но это не важно. Сегодня все наушники комплектуются штекером 3.5 мм (джек или jack 3.5mm) и ремонт штекеров обоих наушников будет показан параллельно
Как разобрать штекер наушников
Чтобы починить наушники, первым делом необходимо разобрать их штекер. Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:
Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.
У вторых наушников(XBA-H1) разъем оказался разборным.
Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами
Чистим контакты штекера:
На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.
С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.
Лудим провода перед пайкой наушников
Обратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4. Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком
Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.
Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.
После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом.
Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом.
ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему
Для начала выясним что и куда.
Куда припаять провода наушников
Думаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже . А вот что такое GND?
Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь.
Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ).
Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.
Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)
Как припаять провода наушников
Это самый удобный вариант) Держать пальцами крайне не советую — легко обжечься. В процессе пайки стараемся не касаться разъема паяльником более 3-х секунд, иначе может поплавиться пластик, разделяющий контакты в разъеме и будет КЗ и ремонт штекера накроится(((
Заливаем штекер наушников клеем
Когда все проводки припаяны остается залить разъем полиэтиленовым термоклеем (1) и, пока клей не застыл, всунуть в резиновую оболочку (2).
Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами.
Теперь есть еще 5-10 секунд на придание разъему нужное положение(3). Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки(4).
Как найти поврежденное место?
Визуально найти место обрыва провода внутри кабеля практически невозможно, так как вешняя изоляция остается неповрежденной.
Но примерное местоположение излома определить все-таки возможно. Для этого подключите наушники к любому источнику звука, например, мобильному телефону, и включив на нем мелодию, изгибайте кабель по всей его длине.
Ищем место повреждения изгибая провод
При изгибе в проблемном месте, звук должен изменить свой характер, при этом он должен меняться при изгибах в разные стороны или растягивании кабеля. Как показывает практика, чаще всего провод ломается около входа в штекер – в этом месте он более подвижен. Если так произошло, и провод действительно повредился в указанном выше месте, проблему можно решить, отрезав поврежденный участок и перепаяв штекер.
Как починить провод наушников с микрофоном?
Гарнитура не имеет принципиальных отличий от стандартной системы. Единственное отличие в штекере – 3 контакта как в обычных наушниках и 4-ый для микрофона. 4-х контактный Jack 3,5mm имеет два стандарта:
M- и M+ это контакты микрофона. Три остальных: G — земля, R — правый, L — левый. Это стандартные цвета, используемые производителями для отличия проводов.
Действуйте по схеме описанной во втором разделе статьи. Для очистки проводов от изоляции можно воспользоваться свечой или зажигалкой. Высокая температура расплавит пластиковую оплетку и защитный лак.
Чаще всего встречается расцветка
- земля (общий) — желтый (золотой)
- левый — синий (зеленый)
- правый — красный
Как и у любого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый — синий, а красный — это микрофон. Иногда провода не полностью одного цвета, а в цветную полосочку в сочетании с желтым.
Но чисто ЖЕЛТЫЙ всегда ЗЕМЛЯ. Смеси цветов с желтым, в большинстве случаев тоже земля, но нужно проверять.
Поэтому первым делом скручиваем между собой желтые провода наушников и AUX-кабеля.
Теперь поочередно скручиваем проводки наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет.
Определили? Отлично! Теперь проводки, оставшиеся невостребованными,можно просто отрезать.
Как починить наушники своими руками – проверенные способы
Все наушники устроены одинаково, с той лишь разницей, что к некоторым добавляется микрофон или регулятор громкости. Для начала, давайте рассмотрим самые обыкновенные, без каких либо регуляторов и прочее, т.е. два уха и штекер. Такие наушники используются в плеерах и в простых моделях мобильных телефонов.
На рисунке видно, что от каждого уха выходят по две жилки разного цвета и заходят в штекер, или по буржуйскому — джек. Цвета даны условно для более удобного понимания схемы.
Внутреннее устройство штекера (джека) так же показано условно, но именно таким образом провода распаиваются внутри него.
Здесь видно, что красная и зеленая жилки, идущие от контактов левого и правого наушника, являются основными, и, заходя в штекер, припаиваются отдельно к каждому внутреннему контакту штекера, связанного с внешним контактом, вставляемым в гнездо плеера или телефона.
А вот синие жилки соединяются вместе, и являются «общим» или «минусовым» контактом. То есть получается, что относительно «минуса» сигнал от усилителя звуковой частоты левого и правого каналов подается на основные жилки левого и правого наушника. Таким образом, мы получаем стереофоническое звучание.
Теперь, даже если у Вас будут оборваны все провода, но зная схему, Вы сможете без труда восстановить полюбившиеся наушники. Просто берете от каждого уха по одной жилке и соединяете вместе – это будет «общий», а два оставшихся будут основными – левым и правым каналом. Ниже приведена стандартная принципиальная схема самых обычных стереофонических наушников.
Если Вы дружите с измерительными приборами, например, мультиметром, то определить в каком месте произошла неисправность и ее характер, вообще не составит труда.
Вначале представим наушники в виде двух катушек, имеющих какое-то сопротивление. Переводим мультиметр в режим измерения сопротивления, и относительно «общего» контакта штекера производим измерение сопротивления катушек левого и правого наушников. Если наушники целы, то показания мультиметра будут одинаковы и находится в пределах от 20 –120 Ом.
А вот когда сопротивление одной из катушек наушника не определилось, или сильно отличается, то здесь поступаем следующим образом.
Фиксируем щупы мультиметра на «общем» контакте штекера, и контакте предполагаемой неисправной катушки. Аккуратно гнем шнур перед входом в штекер и в корпус наушника, следя за показаниями мультиметра. В каком месте показания будут скакать, значит это и есть поврежденное место. Теперь осталось только устранить неисправность, и наслаждаться стереофоническим звучанием.
Но бывают и тяжелые случаи, когда ты мнешь шнур, а реакции никакой. Вот тогда приходится все последовательно разбирать, и искать поврежденное место.
У кого нет измерительного прибора, поступаете следующим образом: вставляете штекер наушников в гнездо плеера или телефона, включаете музыку и также гнете шнур. Где музыка будет прерываться, или слышны щелчки – это и есть поврежденное место.
Также встречаются наушники, где вместо обычных проводов производитель ставит экранированный провод. Здесь экран (оплетка) используется и как «общий» и как защита от наводок, а внутренняя жила используется как основная.
Здесь от каждого уха выходит одинарный экранированный провод, который заходит в небольшой пластмассовый или резиновый корпус произвольной формы, соединяется в схему, и выходит к штекеру уже двойным экранированным проводом.
Существует другой тип наушников, используемый для более серьезной гарнитуры. Вот тут всех, кто пытается самостоятельно отремонтировать наушники, поджидает засада в виде микрофона, переменного резистора и микропереключателя. Хотя если разобраться, то на самом деле страшного ничего нет для того, кто знает, как устроены простые наушники.
Как правило, эти элементы редко выходят из строя, быстрее покупается новый телефон, но все же, для общего развития, попробуем разобраться, что к чему. Возьмем, например, гарнитуру марки ALCATEL, здесь как раз имеется весь набор.
Запомните! Если придется вскрывать гарнитуру, чтобы найти неисправность, всегда начинайте поиск сверху — вниз, то есть, от входа наушников в гарнитуру. Вначале всегда проверяйте звуковой тракт. Так Вы никогда не запутаетесь, даже если и не знаете, по какой схеме сделана конкретная модель.
Сначала разберем работу звукового тракта.
С левой стороны платы припаяны три жилки, приходящие от наушников, которые дорожками, обозначенные красными линиями, идут к двум ножкам переменного резистора. От двух других ножек резистора, уже черными линиями, дорожки уходят в сторону штекера.
Микропереключатель немного мешает, так как закрывает видимость прохождения дорожек, но выпаивать его я не стал, и Вам не советую. Просто берете мультиметр и вызваниваете их от начала до конца. Дорожка «минуса» или «общий» проходит через всю плату, нигде не обрываясь.
Теперь если к гарнитуре подать звуковой сигнал, то дорожками, обозначенными черными линиями, он приходит на резистор, а двумя красными линиями, выходя с резистора, уходит к наушникам. Здесь применяется сдвоенный переменный резистор, чтобы можно было слышать стереофоническое звучание, поэтому у него пять ножек: две – вход, две – выход, и одна – общая (минус).
Хотя у обычного сдвоенного переменника их шесть, но в целях миниатюризации и экономии материала, по одной ножке от каждого резистора объединяют в одну, так как по схеме их все равно соединяют вместе.
Чтобы Вам было более понятно, привожу принципиальную схему звукового тракта с соблюдением всех цветов использованных на рисунке выше.
Как видите, три из пяти жилок, уходящего кабеля к штекеру (джеку) мы определили без труда, и следующим этапом разберемся в оставшихся двух.
Внимательно смотрим на плату, и видим, что от ножек микропереключателя идут две дорожки, проходящие через два конденсатора и микрофон. Здесь получается, что все четыре элемента включены параллельно, и если нажать кнопку микропереключателя, то вся цепь замкнется накоротко и выключит микрофон из работы.
Отсюда получается вывод, что в момент разговора, если вы хотите слышать собеседника, то необходимо отключать микрофон нажатием кнопки. Привожу принципиальную схему тракта микрофона и микропереключателя.
Теперь я думаю, что Вы точно разберетесь, когда возникнет проблема с любимыми наушниками. Описанным способом можно отремонтировать наушники любой навороченности и сложности.
Наушники с микрофоном для компьютера.
В предыдущих статьях, были описаны два способа ремонта наушников с микрофоном для компьютера, а именно: когда были вырваны провода из регулятора громкости, и когда перетерлись провода в слабых местах наушников, от чего в них появлялся треск, и периодически пропадала слышимость. Но было сделано одно упущение — я не стал делать полный разбор схемы. Сегодня мы это упущение устраним.
После того, как Вы разобрали наушник, в котором установлен микрофон, в глаза бросается клубок проводков, уходящий к регулятору громкости. Вначале разберем звуковой тракт.
Из этого уха выходит черный кабель с двумя жилками (2) и (3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.
Так вот, этот кабель, приходя от правого наушника жилкой (2), припаивается к одному из контактов катушки левого наушника и с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3), являющаяся основной или входом правого канала, уходит на регулятор, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.
Со второго контакта катушки наушника жилка с номером (1), являющаяся основной или входом левого канала, также сразу уходит пятижильным кабелем на регулятор. Чтобы Вам было более понятно, привожу рисунок звукового тракта, ссылаясь на фото выше.
Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться всего лишь с двумя жилками, приходящими от микрофона. Их легко заметить, так как они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.
Здесь есть один момент, который надо знать. Так как микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что Вы не запомнили какой куда, расстраиваться не нужно. Припаиваете провода, собираете наушники, подключаете их к компьютеру, выходите, например, в Скайп, запускаете мастера.
Если Вас не слышно, значит, разбираете регулятор громкости в месте, где пятижильный кабель заходит от левого уха, находите две жилки микрофона и меняете их местами. Одна жилка будет сидеть на дорожке «минуса» или «общей», а вторая будет припаяна к дорожке, приходящей к выключателю.
В любом случае, всегда ориентируйтесь по цвету проводов.
В процессе эксплуатации наушников для компьютера возник один недостаток, который надо устранить. Если Вам пришлось резать пятижильный кабель, то перед распайкой жил, обязательно завяжите его узлом как показано на картинке ниже.
Еще один совет. Никогда не жгите провода огнем, чтобы снять с них слой лака. Делать это надо ножом, наждачной бумагой или горячим жалом паяльника. Слой лака на жилках от гарнитуры для наушников лучше всего снимать паяльником.
Возьмите деревянный брусок, можно обыкновенный лист ксероксной бумаги, хорошо облудите жало паяльника, отрежьте размохрившийся кончик жилки. Теперь кладете провод на приготовленную поверхность, а сверху на него жало паяльника. Через 3-4 секунды начинайте аккуратно вытаскивать проводок из-под паяльника, слегка придавливая его жалом.
Все. Провод хорошо облужен.
Если с первого раза не получилось, повторите процедуру еще раз.
Причины неисправности наушников: с чем она связана.
Внезапно сломавшиеся наушники, разумеется, испортят настроению любому меломану. Причина может крыться как в самом устройстве, на котором прослушивается звук, так и на деталях прибора воспроизведения. Рассмотрим распространённые причины:
- Обрыв провода у штекера или динамика. В таком случае звук через наушники не воспроизводится вообще, или же появляется частично, либо искажается. В некоторых случаях вы можете слышать треск в мембране.
- Залипание контактов штекера. Это происходит из-за частого применения устройства. Например, если случайно на штекер попадает влага или пыль, при этом он не чистится, может возникнуть проблема слышимости динамиков. Засорившиеся контакты не пропускают звук через себя, поэтому может наблюдаться полное его отсутствие в наушниках.
- Засорился разъём воспроизводимого приспособления. Если в плеере или телефоне выход под наушники запылён или окислился, речи о передаче звука на мембрану и быть не может.
- Перегиб кабеля. Это может случиться в любом месте наушников: как посередине провода, так и у гнёзд. Часто такая проблема возникает из-за неправильной эксплуатации электроники. Поэтому подумайте над тем, как вы прежде с ним обращались.
- Поломка регулятора громкости. Если такой рычажок есть прямо на ваших наушниках, частое его переключение может привести к проблеме воспроизведения звука. Дело в том, что в случае неисправности этого узла нарушается контакт между наушниками и устройством воспроизведения звука.
- Неисправность мембраны (элемента динамика). Такое случается редко и часто из-за попадания пыли, влаги, образования коррозии или же механических повреждений. Поэтому следите за чистотой прибора регулярно.
Порвался провод.
Например, беспроводные вакуумные наушники (IEMs, заглушки) JBL E25BT подключаются к телефону по Bluetooth, а вот между собой наушники соединены кабелем, так как в цепочке находятся аккумуляторная батарея и блок управления.
Каждый раз, забрасывая эту связку за затылок и прикрепляя клипсой к одежде, пользователь подвергает кабель механическим воздействиям и, несмотря на тканевую оплётку, провода в местах соединений могут порваться.
Проводники в обыкновенной полихлорвиниловой изоляции при растяжении могут разорваться и посредине соединительного кабеля, при этом разрыв может быть незаметен.
Сломан динамик в наушниках.
Часто возникает проблема, когда пропадает звуковой сигнал в одном из наушников, но внешних повреждений кабеля не наблюдается.
Это может произойти из-за отрыва одного, а то и двух проводков от динамика внутри корпуса самой заглушки.
А также из-за некачественной пайки тонких проводников к динамическому излучателю ещё на предприятии-изготовителе.
Реже динамики беспроводных наушников выходят из строя из-за перегрузки по мощности (опять же производственный брак).
В этом случае перегорает катушка внутри самого излучателя, и при ремонте необходима замена динамика на идентичный.
Повреждение мембраны.
Неисправность определяется по треску, дребезгу в одном из наушников во время прослушивания трека.
Большинство динамических излучателей, встроенных в вкладыши, вакуумные наушники, имеют конструктивную защиту мембраны — металлическую крышечку с отверстиями, закрывающую корпус динамика.
Поэтому механически нанести вред тончайшему диффузору через звуковой канал гарнитуры практически невозможно.
Однако у не имеющих защиты от влаги, пыли недорогих наушников возможно попадание грязи на поверхность мембраны, что и приводит к искажению звука, а промежуточные сеточки, забитые ушной серой, уменьшают громкость звучания.
Повреждением мембраны можно считать отклеивание от неё катушки.
Такая неисправность ремонту не подлежит: как и в предыдущем случае, требуется замена динамического излучателя.
Для замены динамика необязательно приобретать новый. Можно использовать рабочий излучатель из других наушников, вышедших из строя по иной причине.
Неисправность регулятора громкости.
На беспроводных наушниках вместо разбирающегося (откручиваются 2 винта) регулятора громкости с колёсиком стоит полноценный пульт управления.
Он позволяет не только включать, выключать проигрывание музыки, регулировать громкость, но и отвечать на входящие телефонные звонки.
Отремонтировать такое электронное устройство пользователю будет не по силам. Но осмотреть блок управления всё-таки стоит.
Корпус чаще всего держится на защёлках, легко разбирается с помощью ножа.
Внутри может быть обнаружен один или несколько отвалившихся проводов.
Починка микрофона на портативных наушниках.
Если в беспроводных наушников в качестве гарнитуры пользователь нормально слышит собеседника, а тот его — нет, — можно с уверенностью утверждать, что сломался микрофон.
Ремонту эта деталь не подлежит, поэтому проще заменить её в мастерской.
Однако, если абонент всё-таки слышит слабо звучащую речь, проблема может быть в загрязнении входного отверстия под микрофон.
К примеру, в тех же наушниках JBL E25BT слабый сам по себе микрофон в корпусе пульта управления.
При постоянных нажатиях на кнопки нечистыми руками отверстие под микрофон может засориться.
Поэтому, прежде чем обращаться в сервисный центр, стоит разобрать блок управления, аккуратно почистить ватной палочкой, смоченной в спирте.
Как разобрать блютуз-наушники, на примере Meizu Pop.
В интернете нашлось насколько видео инструкций по разборке Meizu Pop своими руками. В целом, процесс оказался не сложным, как всегда, все было собрано на защёлках, которые я так не люблю. Мне больше нравится, когда производители дают возможность разобрать гаджет, открутив пару винтиков без креплений с защёлками.
Мой комплект для ремонта электроники скромен, т.к. я этим профессионально не занимаюсь. В нем нет специальных скальпелей, тоненьких пластинок и прочих инструментов для разборки мелкой техники. Но под рукой оказалось несколько подходящих вещиц, которые позволили мне вскрыть как саму зарядную станцию, так и оба наушника.
Для того чтобы разобрать зарядную станцию, нужно поддеть ее верхнюю часть чем-то очень тонким и плоским. Поддевать нужно аккуратно, отщелкивая защелки по всему периметру. Как всегда, при подобном вскрытии, корпус на стыках легко повреждается и теряет свой товарный вид, но для меня это не было критично.
Внутри корпуса была основная плата с контроллером зарядки, два аккумулятора, катушка беспроводной зарядки, плата с портом USB Type-C. На верхней крышке крепятся 4 прямоугольных магнитика для удержания наушников, по 2 для каждого. Так же есть 2 круглых магнитика, по одному на каждый, выполняющих функцию магнитных концевиков, благодаря им наушник отключается при постановке на зарядку.
Катушка беспроводной зарядки, аккумулятор, плата и крышка.
Отсоединенная крышка док-станции.
Разобрать сами наушники оказалось не так сложно, я аккуратно обстучал их по кругу пассатижами, положив на платочек, а после прошёл по шву канцелярским ножом. Крышечка снялась легко, но при вскрытии я сломал пару пластиковых штырьков, на что так же можно закрыть глаза.
Разбираю левый наушник Meizu Pop.
Разобранный левый наушник.
Внутри оказалась плата приема сигнала и управления с микрофоном и микросхемами. К плате из корпуса идут шлейфа с контактами зарядки, динамика и аккумулятора.
Ремонт магнитного крепления станции.
У моей гарнитуры один удерживающий прямоугольный магнитик на крышке док станции отвалился. Поэтому наушник слабо примагничивался к своему посадочному месту.
Отвалился магнит, удерживающий наушник в док-станции
Эту проблему решить было проще всего, т.к. достаточно было приклеить магнитик на место. Но я решил закрепить покрепче не только отвалившийся, но и другие магниты. Как оказалось, держались они тоже на соплях, мне даже показалось, что они вообще не были приклеены.
Снял удерживающие магниты с крышки станции.
Добавил термоклей, приклеил один магнит.
Проверил, какой стороной магнитики примагничивались к наушнику и по очереди приклеил их обратно на свои места. Для этого я использовал тоненькую полоску термоклея, отрезанного канцелярским ножом от тремоклеевого стержня. Полоску нарезал квадратиками, квадратики заложил в пазы для магнитов. Далее нагрел магниты паяльником, прижимая медным проводом к своим посадочным местам.
Приклеиваю магниты на термоклей.
Приклеил все магниты.
В процессе я допустил ошибку. Сильно надавил на один из магнитов, из-за чего на наружной стороне крепления выступил бугорок. Пришлось стачивать его гравером. Немного пострадал внешний вид, но он уже никакой роли не играл.
Пузырь на крышке из-за сильного нажатия.
Сточил пузырь гравёром.
После проверил, как наушники держались на своих местах, затем собрал док-станцию и приступил к ремонту левого наушника.
Ремонт левого наушника.
При разборке левого наушника и изучении платы под лупой я случайно надавил на контакты аккумулятора, из-за чего загорелся индикатор включения. Так я понял, что проблема именно в этих контактах.
Индикатор не загорается.
Надавил на контакт, загорелся индикатор.
Оказалось, что аккумулятор не был закреплен в корпусе и держится только на своих контактах питания, идущих на дорожки платы. Это и привело к поломке, т.к. при тряске дорожка, к которой припаян контакт питания аккумулятора, просто оторвалась от текстолита.
Отвалился контакт аккумулятора левого наушника.
Отвалился контакт аккумулятора левого наушника.
Далее отогнул контакт, паяльником снял с него олово и кусочек оторвавшейся дорожки. При изучении места, откуда она оторвалась, оказалось, что эта дорожка была соединена сквозным каналом с дорожкой на другой стороне платы. При замыкании иголочкой ножки аккумулятора с этим контактом наушник включился.
По хорошему, нужно было снять плату, отпаяв от нее все контакты и припаять новую перемычку к дорожке на обратной стороне платы. Но я решил не тратить время и расплющил медный проводок, залудил его и припаял к тому сквозному контакту, который остался от оторванной дорожки.
Припаял сплющенный проводок к контакту на плате.
Припаял контакт к ножке аккумулятора.
После проверил, заряжается ли левый наушник, включается ли индикатор при установке его в док станцию и начинается ли поиск устройства с соответствующей световой индикацией. Все было хорошо, и я собрал его, приклеив крышечку на супер клей в трех местах. Дополнительно закрепил аккумулятор на термоклей, чтобы он не болтался.
Во время ремонта я нашел видео ролик с такой же проблемой. Но у автора было сразу две поломки, а для ремонта он полностью разбирал гарнитуру, отпаивая контакты. Перед началом ремонта настоятельно рекомендую посмотреть данное видео.
Ремонт правого наушника
Проблема с правым наушникам была аналогична левому. Так же от текстолита оторвалась дорожка с припаянным контактом аккумулятора, но уже с другой стороны платы. В этот раз я сразу проверил именно дорожки. Одна из них шаталась, но при надавливании гарнитура не подавала признаков жизни.
Оторвалась дорожка с контактом правого наушника.
Оторванная дорожка и сквозной контакт.
При ремонте я действовал так же, как с левым наушником. Отогнул и зачистил контакт аккумулятора и приступил к поиску нужной контактной дорожки на плате, к которой можно припаяться для восстановления контакта.
В этом случае нужно было припаяться к маленькому кусочку оставшейся дорожки, которая уходила под зажим для шлейфа. Если бы она оторвалась немного дальше, то найти и восстановить ее я бы не смог. Зачистил и залудил оставшийся кусочек дорожки и припаял к нему расплющенный медный проводок, соединив с ножкой аккумулятора.
Припаял дорожку правого наушника.
Но при проверке оказалось, что гарнитура работала не всегда, а как-то на половину. При установке ее на зарядку она мигала индикатором, а при извлечении из док-станции переставала подавать признаки жизни.
Оказалось, что у оторванной дорожки был и другой контакт, который шел насквозь на другую сторону платы. Я поступил так же, как сделал и с левым наушником. Не стал отпаивать контакты и снимать плату, а припаялся к этой точке, которая шла на другую сторону.
Припаял сквозной контакт правого наушника.
Теперь наушник полностью работал, как один, так и в паре с левым. Дополнительно закрепил аккумулятор на термоклей и собрал его корпус, капнув в трех местах суперклеем, чтобы приклеить крышечку.
Прихватил аккумулятор к корпусу термоклеем.
Наушники работают после ремонта.
При этом, как и в первом случае, здесь тоже нашел видео с такой же проблемой и именно с правым наушником. Правда, у его автора дорожка не отрывалась от текстолита, контакт просто был плохо припаян и отвалился. Перед началом ремонта настоятельно рекомендую посмотреть данное видео.
Резюмируя итоги.
В начале ремонта, я не думал, что не смогу починить гарнитуру своими руками. Но оказалось, что это вполне реально при небольшом опыте ремонта электроники, только с начальными навыками пайки. Дочурка была рада, что снова может слушать музыку без проводов, а я получил дополнительный скилл самостоятельного ремонта и небольшой плюсик в карму.
Показательно, что не работает ни левый, ни правый наушник. То есть один и тот же заводской брак присутствует и там и там. Это со временем приводит к гарантированному выходу устройства из строя, т.к. тряска в процессе эксплуатации в любом случае будет присутствовать.
Производитель беспроводной гарнитуры Meizu Pop не потрудился закрепить аккумулятор в корпусе, из-за чего и происходят почти все поломки в данной модели. Болтающийся аккумулятор со временем просто отрывает дорожки с контактами от текстолита. Так же можно было сделать контакты аккумулятора гибкими, чтобы компенсировать вибрацию.
На креплении удерживающих магнитиков в корпусе док станции так же сэкономили. Они были плохо приклеены на своих посадочных местах. Здесь тоже требовались минимальные затраты, чтобы в принципе избежать возникновения данной проблемы.
