Греется катушка клапана, почему?
Есть старый станок ЧПУ, на нем на редукторе стоят гидравлические клапана DG4M4 (на одно клапана две катушки)
(переключение скоростей),
недавно сгорело две катушки, поменяли на новые, но они сильно греются, думаю градусов 60-70.
Катушка на 110V AC, 18W, holding current 0.3A
катушка постоянно под напряжением температура начинает расти примерно через 10 минут.
промеряли ток — 0.27A, т.е. ниже номинального. вопрос почему может греться катушка?
как можно решить проблему?
например, поставить дополнительный радиатор или вентилятор, понизить напряжение (на трансформаторе 230/110V, последовательно поставить лампочку).
P.S
есть версия что эта катушка не должна быть постоянно втянута, как сейчас. на этом станке была модификация и возможно после модификации никто не обратил на это внимание. (пока не сгорели катушки). но это только версия которую еще предстоит проверить.
но согласно мануалу на клапан есть фраза. что один из клапанов должен быть всегда под напряжением. поэтому эту версию не рассматриваем.
Греется электромагнитный клапан
Вопрос к обладателям баллонных систем с СО2. Есть такой вот электромагнитный клапан, с соленоидом, рассчитанным на работу при напряжении 220в, мощность его 8 Ватт, так вот, при подключении он довольно таки не слабо нагревается, градусов до 60С, это нормально?
Свой на Aqa.ru, Советник
Свой на Aqa.ru, Советник
Подниму тему.
А если ЭМ-клапан кроме того, что греется, еще начал громко надоедливо жужжать, и его включение-выключение сопровождается громкими щелчками? Менять?
Свой на Aqa.ru, Советник
Свой на Aqa.ru, Советник
160 33
3 года
Это нормально.
Свой на Aqa.ru, Советник
Свой на Aqa.ru, Советник
Он у тебя сколько лет отработал? С 2010 года или еще дольше? Попробуй просто почистить сердечник с гильзой. Для этого нужно снять электромагнитную катушку и выкрутить гильзу из корпуса клапана. Возможно придется заменить пружинку. Это точно дешевле, чем новый покупать.
Провод в разъеме не контачит? Затяни отверткой винтики на контактах. Или обрыв в самом проводе? Тогда провод замени.
Изменено 13.12.15 автор Daxel

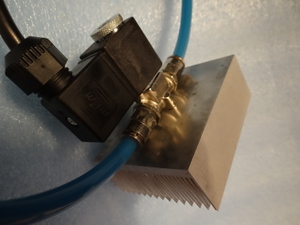

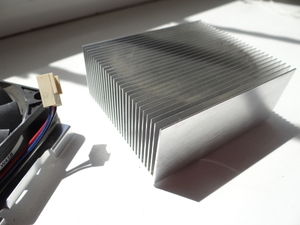

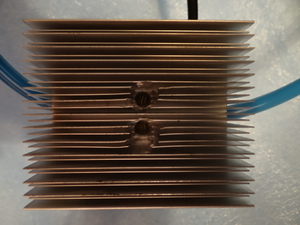

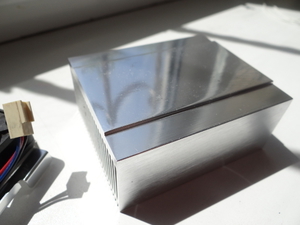

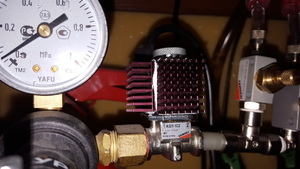

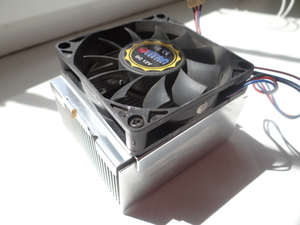

Писал уже в соседней теме. Я использую такой способ.
Свой на Aqa.ru, Советник
Ну лет 6-7 примерно , но работал не постоянно, были перерывы в подаче СО2 от полугода до года. В сумме наверное как раз 5 лет и получится.
Может бы у кого-то есть фотки как все это выглядит внутри? Просто мне слова «катушка-гильза-сердечник» вообще ни о чем не говорят.
Ну вот замена пружинки, если таковая требуется, может оказаться не простой задачей. ВД-40 у меня нет, пружинки тоже, силиконового масла тоже, провода тоже, все это надо ездить и где-то искать или отдельно платить за доставку. Может так оказаться, что проще и дешевле просто купить новый нормальный надежный клапан который не посыпется. И даже после всех этих манипуляций может оказаться, что они не помогли и все равно придется покупать новый клапан.
Как должен начать себя вести клапан после этих прочисток? стоят ли они такой беготни или это все ради пары недель нормальной работы?
должен ли сильно греться соленоид
Вот про китай хз.
Я ставил клапана от CEME. Раньше у них была катушка маленькая и действительно сильно грелась.
А полгода назад собирал ещё один гиг душ — и там у CEME катушка стала побольше размерами.
Вот она у меня случайно проработала ДВА ДНЯ включенная (пока на дачу уехали) и ни фига не сгорела и даже не нагрелась теплее градусов 40.
- Просмотр профиля
- Личное сообщение
Исходите из того что какой режим работы должен быть для нее. Если "продолжительный", то греться не должна. В крайнем случае может быть теплой. раньше, обычно, если катушка соленоида нагревается выше 40-ка градусов уже начинали задумываться что возможно накроется.
если же катушка должна работать "кратковременно" — тогда, то что греется для нее нормальное состояние и напрашивается вывод что не стОило бы забывать отключать ее, иначе сгорит .
Это мое мнение и его не навязываю
- Просмотр профиля
- Личное сообщение
Cs-Cs написал :
Вот она у меня случайно проработала ДВА ДНЯ включенная
а как так получилось? Питание от освещения? Поставить датчик движения не вариант?
Ким написал :
если же катушка должна работать "кратковременно" — тогда, то что греется для нее нормальное состояние и напрашивается вывод что не стОило бы забывать отключать ее, иначе сгорит .
была тема с эм дверным замком — в контроллере не поменяли по дефолту установленную длительность импульса (не помню точно — было 1 сек, надо 0,2 сек) и раз десять подряд проверили срабатывание — кирдык катушке
- Просмотр профиля
- Личное сообщение
Ким написал :
Исходите из того что какой режим работы должен быть для нее. Если "продолжительный"… если же катушка должна работать "кратковременно" …
Позвольте спросить: а где это можно прочесть?
И еще, просветите темного: а зачем на душ ставят клапан? Обычный кран не проходит?
Теперь о клапанах для воды. Сталкивался редко. Есть с десяток на станках, но, т.к. проблем нет – не заморачиваюсь. Однако, скажем, на у-ве очистки воды включен 24 часа в сутки, 5,5 дней в неделю. Лет за 8 один полетел. Почему – не знаю. Заменил и работает дальше. Хотя, в начале, при подключении реле уровня, не учел, что гистерезис отсутствует, как бочка наберется, у-во отключается. Но… Проедет рядом тяжелый грузовик, гильотина сработает или еще что, в бочке волны и реле уровня болтается, а клапан включается/отключается. Мне ребята рассказали только года через 2. Я тогда таймер и поставил. А, скажем на фильтрах стоят такие для сброса конденсата. Включение на 3 -7 сек, через 10 мин. Работают 24 часа без выходных. Не замечал, чтобы грелись. Впрочем, если не забуду, завтра денем проверю температуру.
www.duim.ru
Нет, у нас нет данных по максимальной температуре нагрева катушек. Я попробую запросить у производителя, но не гарантирую, что получим ответ.
В дополнение хочу отметить, что катушка — расходный материал (сменный элемент) соленоидного клапана, и к этому обстоятельству надо относиться соответственно.
Не забывайте защищать клапан (с помощью фильтра) от попадания грязи. Это продлит срок службы мембраны и всего клапана.
Re: Вопрос по клапанам соленоидным Emmeti
Сообщение Генералиссимус » Ср фев 15, 2017 9:36 am
Опасения Вашего клиента резонны, однако это вопрос правильного подбора модели соленоидного клапана.
Просьба сообщить, какие именно серии интересуют Вас и/или Вашего клиента и для каких условий экплуатации (наименование текучей среды, температура окружающей среды, температура текучей среды, давление, расход и т.д.).
Re: Вопрос по клапанам соленоидным Emmeti
Сообщение Виталий Ермолин » Вт фев 21, 2017 8:42 am
Добрый день.
Ответ клиента:
вода, водопроводная (холодная как правило), работают в составе увлажнителя воздуха. давление -как в сети водопровода -не выше. окруж среда -до 25градусов, влажность до 80 иногда 90%
режимов работы 2
в первом режиме -периодическое включение на полминуты-минуту потом 5-10минут выключен. так в течении рабочего дня.
во втором возможном режиме — длительное включение от 5минут до часа, часов с периодическим выключением на небольшое время.
хотелось бы определить подходящую марку, катушки для таких режимов работы. желательно работающих без нагрева.
сейчас собранное оборудование будет устанавливаться — мне хотелось бы чтобы клапана работали нормально, выход из строя нескольких клапанов чреват большими проблемами для нас.
