Почему мигает светодиодная лампочка
В жилом доме или квартире светодиодные лампы очень часто используют в потолках, особенно в искусственных. Для натяжных потолков светодиодные лампочки — идеальный вариант. Маленькие светодиодные лампочки для точечных светильников проработают лет 5-10, они прекрасно и ярко светят, потребляют минимум электроэнергии и… иногда почему-то мигают.
Почему моргает светодиодная лампочка?
Светодиодная лампочка моргает чаще всего по двум причинам: 1) производитель сэкономил на комплектующих, их низкое качество понижает частоту пульсации светодиодов, 2) отсутствие или неправильная работа драйвера, который обеспечивает постоянный ток независимо от напряжения в сети.
В первом случае надежнее всего выбросить неисправную лампу и не пытаться чинить ее самостоятельно, если только вы не любитель «электрики своими руками».
При замене галогеновых ламп типа MR16 (или других низковольтных) на светодиодные MR16 теоретически можно использовать уже установленный трансформатор. На практике есть проблема в том, как подключить светодиодную лампочку к трансформатору для галогенок. Его придется заменить драйвером (блоком питания), разработанным специально для светодиодных ламп. В противном случае они будут светить не в полную силу, могут мерцать и в любой момент вообще перестать работать. От галогеновой конструкции можно оставить крепление и проводку для установки новых ламп.
Яркость свечения и цвет (цветовая температура) светодиодной лампы зависят от силы и стабильности тока. От скачков напряжения в России не застрахован никто. И ничто, включая светодиодные лампы. Резкие перепады напряжения могут привести как к снижению яркости лампы, так и к ее перегреву с дальнейшим перегоранием. Дополнительный «стресс-фактор» — перегрев лампы, вызванный одной из нескольких причин:
- неправильно организованная система охлаждения, которые не отводит тепло от конструкции (в натяжных потолках дополнительно можно повредить полотно),
- длительное прямое попадание солнечного света на светодиоды,
- использование неправильного выбранного или вообще неиспользование драйвера.
Длительная работа светодиода при повышенном токе приводит к перегреву и выгоранию люминофора, из-за деградации которого лампа безвозвратно теряет в яркости.
Иногда светодиодная лампочка мигает из-за неоновой или светодиодной подсветки в выключателе. В таком случае необходимо отключить подсветку, соблюдая технику безопасности или вызвав электрика.
И напоследок. Длительное использование мигающих лампочек действительно вредно для здоровья! Коварный эффект мерцающего освещения — его скрытое действие, вызывающее постоянный стресс. Необъяснимое чувство усталости, быстрая утомляемость, бессонница, усиление хронических заболеваний — все это может быть следствием некачественного освещения, при котором ежедневно проходит много часов вашей жизни.
Выбирайте светодиодные лампочки от надежных производителей и доверяйте их установку профессионалам, чтобы ваши лампочки никогда не мигали и создавали только здоровое, комфортное освещение!
Мерцание светодиодных ламп
Многие лампы создают эффект мерцания, который отрицательно влияет на зрение и самочувствие человека. Для того, чтобы снизить влияние этого явления на организм, необходимо разобраться в причинах его возникновения. При покупке ламп следует обращать внимание на коэффициент пульсации, чем он ниже – тем лучше.
Мерцание и пульсация: что это
Мерцание (пульсация) – это мигания высокой частоты, создаваемые осветительным прибором. Человеческий глаз практически не воспринимает эти колебания, но мозг реагирует на мерцание лампы при частоте до 300 Гц.
Коэффициент пульсации светодиодных ламп – это показатель, выражаемый в процентах и отображающий степень колебаний при изменении светового потока. Конструктивные особенности источника света является главной причиной появления мерцаний. Нормирование коэффициента пульсации произошло не так давно, и сегодня его значение контролируется санитарными нормами. Периодически осуществляются проверки освещения специальными госорганами.
Существует несколько способов, которые позволяют измерить коэффициент пульсации источников света в домашних условиях. Но для получения максимально точных результатов используются специальные приборы – люксметры. Результаты выводятся на дисплей люксметра сразу после нажатия кнопки, после чего можно оценить их соответствие допустимым показателям.
Краткое объяснение физических процессов
Причиной мерцания является природа переменного тока (АС). Возникают непрерывные колебания тока и напряжения, избежать которых можно путем использования постоянного тока (DC) в качестве питающего.
Переменный ток электросетей имеет номинальную частоту 50–60 Гц, частота мигания осветительных приборов выше в два раза. Результаты исследований говорят о том, что при мерцании 3–70 Гц у людей, находящихся под таким источником света, могут наблюдаться неприятные ощущения. Более высокие показатели (100–500 Гц) практически не заметны человеку и могут выявляться только путем наблюдения специального эффекта, называемого стробоскопическим.
Причины мерцания (мигания) светодиодных ламп
Мерцание светодиодных ламп связано с особенностями их конструкции. Лампа представляет собой прямой преобразователь электрического тока в световой луч, который мгновенно реагирует на импульсы питающего тока. При использовании простейшего варианта подключения LED-светильника мерцания прямо пропорциональны частоте протекающего тока.
Есть еще несколько причин мерцания светодиодных ламп:
- Использование неисправных ламп.
- Использование диммеров, построенных на тиристорах.
- В электрической сети есть недостатки. К примеру, низкое напряжение или плохая проводимость, связанная с окислением контактов в патроне.
- На подсветке в выключателе есть индикатор.
Важно знать. Самые сильные и частые пульсации светового потока создают устаревшие лампочки накаливания.
Как бороться с пульсацией и мерцанием
Самостоятельно убрать мерцание можно такими способами:
- Замена старого конденсатора на новый.
- Ограничение тока через светодиоды токогасящим резистором.
- Подключение фильтров, сделанных своими руками. Они будут гасить высокочастотные помехи, поступающие из сети на блок питания.
- Установка диммеров, работающих на повышенной частоте. Это поможет визуально сгладить свечение и сделать мерцание незаметным глазу.
Важно знать. В светодиодных лампах используется драйвер, который контролирует подачу тока по цепи светодиодов. Но не все производители светодиодных источников света используют надежные драйверы, способные сократить пульсации до приемлемых показателей.
Лампы с маркировкой «без пульсации»
Производители не указывают коэффициент пульсации на коробке. Но если лампа качественная – на ее упаковке обязательно будет стоять значок «без пульсации». Проверить, соответствует ли эта информация действительности, можно на специализированных веб-ресурсах. Также можно самостоятельно определить наличие пульсации разными методами.
Приобрести качественные осветительные приборы можно в интернет-магазине «Свет Депо». Здесь в широком ассортименте представлены люстры, светильники, настольные лампы и другие осветительные приборы.
Проверка лампы в домашних условиях: какие есть способы тестирования
- Навести на лампу камеру смартфона на расстоянии примерно 50 см. Если пульсация есть – на экране будут видны полосы.
- Взять карандаш и быстро помахать им перед лампой. Если будет виден сплошной след от карандаша, значит, коэффициент пульсации находится в норме. Если след от карандаша распадается на фрагменты и посередине следа виден отдельный карандаш – мерцание присутствует, лампочка низкого качества.
Какой коэффициент пульсации считается нормой
Для разных видов ламп утверждены разные коэффициенты пульсации:
- лампы накаливания – 12-18 %;
- люминесцентные – 23-39 %;
- галогенные – 11-29 %;
- светодиодные – 0-8 %.
Нормативный коэффициент пульсации светодиодных ламп и других источников света для разных помещений отличается:
- игровые комнаты детских садов, учебные классы, кабинеты образовательных учреждений – до 10 %;
- торговые залы супермаркетов, производственные помещения – до 10 %;
- читальные залы – до 15 %;
- помещения для непродолжительного пребывания людей – до 20 %;
- кабинеты, оборудованные компьютерной техникой – до 5 %;
- помещения, в которых проводятся работы, требующие высокой точности – до 10 %;
Важно знать. Мозг реагирует даже на те мерцания ламп, которые зрительно не фиксируются.
Как влияет мерцание и пульсация лампы на человека
- понижается концентрация внимания;
- падает работоспособность;
- возникает ощущение внутреннего дискомфорта;
- возникает сухость и резь в глазах;
- наблюдается необъяснимый упадок настроения;
- возникает сильная усталость к концу дня и трудности с засыпанием.
Как влияет напряжение сети на мерцание светодиодов
Заниженное напряжение в электросети – одна из распространенных причин мерцания светодиодной лампы во включенном состоянии. Это явление наблюдается в некоторых городских кварталах и сельской местности, где напряжение в розетке не превышает 200 В. В такой местности стабильно светить будет только светодиодная лампочка с качественным встроенным драйвером. Рекомендуется покупать светодиодные лампы с диапазоном рабочих напряжений от 180 до 250 В.
Нестабильное напряжение в сети плохо воздействует на всех потребителей энергии, в том числе и на светодиодные источники света. Если энергетическому предприятию не удается держать его в норме, потребителям следует установить в доме стабилизаторы мощностью в несколько кВт. Благодаря этому устройству светодиодные лапы прослужат дольше и удастся решить проблему с мерцанием.
Рекомендации специалиста
Пульсация ламп накаливания и других источников света нередко возникает из-за того, что они изначально были низкокачественными. Производители оснащают их блоком питания с гасящим конденсатором, который служит вместо электронного драйвера. Из-за него при неблагоприятном внешнем воздействии устройство стабильно не функционирует. По этой причине не стоит покупать дешевые лампочки малоизвестных производителей.
В интернет-магазине «Свет Депо» покупатели смогут заказать качественные осветительные приборы с фирменной гарантией производителя. Стоимость товаров рассчитана на широкий круг потребителей. К примеру, потолочная люстра Lussole, подвесная люстра Lussole LGO.
Выводы
Лампы с высоким коэффициентом пульсации оказывают негативное влияние на здоровье человека. Для разных типов помещений установлены разные нормы коэффициента пульсации. Определить наличие мерцания можно самостоятельно, для этого используется обычный карандаш или камера смартфона. Чтобы избежать вредного воздействия данного явления стоит покупать лампы с маркировкой «без пульсации».
Если вам понравилась статья, вы можете купить светодиодные лампочки для себя в нашем интернет магазине Свет Депо.
Почему моргают лампочки в натяжном потолке
Свет выключен, а лампочка внезапно мигает короткими вспышками – в первый раз это явление может даже напугать. Светодиодные лампочки могут «моргать» и при включенном освещении. Визуально это не всегда можно заметить, особенно если в помещении несколько источников света, а вот при видеосъемке все хорошо видно.
В отличие от ламп накаливания, которые мигают перед тем, как перегореть, светодиодные могут долго работать в режиме мерцания. Но это многим действует на нервы, поэтому моргающая лампочка в любом случае – не норма. Рассмотрим основные причины мигания светодиодных ламп и расскажем, как их устранить.
Лампа может мигать по нескольким причинам
Причина 1 – банально плохая лампочка
В супермаркетах и разного рода фикспрайсах можно найти светодиодные источники освещения китайского производства дешевле ста рублей. Мы не утверждаем, что все товары made in China априори некачественные. Но изделия, которые стоят в 3–4 раза дешевле обычных светодиодных ламп, не будут работать нормально – с этим стоит смириться. Все дело в том, что вместо LED-драйверов, которые стабилизируют показатели входящего тока и обеспечивают непрерывное свечение, в дешевых лампах стоят гасящие конденсаторы малой емкости. Они выполняют ту же функцию, что и драйверы, но гораздо быстрее исчерпывают свой ресурс. Бывают даже одноразовые светодиодные лампы, у которых конденсатор выходит из строя после нескольких часов работы.
Решение этой проблемы тоже банальное – не покупать дешевые лампочки, которые на поверку оказываются не такими и дешевыми. Выгоднее один раз приобрести надежное и качественное изделие, чем каждую неделю тратить по 50–100 рублей на новую лампочку. А если учесть, что в доме обычно она стоит не одна, бессмысленные траты вырастают в разы.
Качественные светодиодные лампы мигать не будут
Причина 2 – выключатель с подсветкой
Как это связано с мерцанием лампочки? Дело в том, что в выключателях с подсветкой есть дополнительная электрическая цепь. Она и «тянет» напряжение для драйвера и вызывает мигание при выключении. Это максимально упрощенное объяснение – мы не стали вдаваться в особенности работы электрических цепей и диодных мостов. Важно, что именно подсветка выключателя мешает энергосберегающей лампочке работать корректно.
Есть три пути решения этой проблемы. Самый простой – разобрать выключатель и снять подсветку. Но можно обойтись и без этого, подключив дополнительный керамический конденсатор и сопротивление на светильники (расчет индивидуальный и зависит от мощности). Также можно поставить блок защиты и устранения мерцания Б3-300-Л Гранит. Мы не будем расписывать все этапы работы – для электриков это элементарная задача, а тем, кто никогда не работал с электричеством, лучше даже не лезть в эти дебри. Вызовите мастера – и дело с концом.
Выключатель с подсветкой выглядит эффектно, но может стать причиной мигания лампочек
В интернете можно встретить еще один вариант решения проблемы – поставить в распределительную коробку резистор сопротивлением в 1 МОм или припаять его прямо к проводам люстры. Такое «блестящее» решение не только увеличивает расходы на электроэнергию, но и может привести к возгоранию проводки.
Причина 3 – слабое напряжение в сети
Цифра в 220 вольт только номинальная. Чаще всего в частных домах по факту напряжение в бытовых электросетях может быть выше или ниже этого значения (второе случается гораздо чаще). Причин много – падение напряжения на всей линии электропередач, недостаточная мощность трансформатора, перекос фаз… Благо пользователи электросетей могут легко решить проблему помех электросети конкретно в своем жилище, установив дома стабилизатор. Этот прибор никогда не будет лишним. Он не только выравнивает напряжение, избавляя от мигания лампочек, но и защищает электроприборы при резких скачках напряжения.
Для загородных домов мы советуем покупать светодиодные источники освещения с широким диапазоном (120–250 V), которые стабильно работают при скачках напряжения в электросети.
Выбирайте лампы с широким диапазоном напряжения

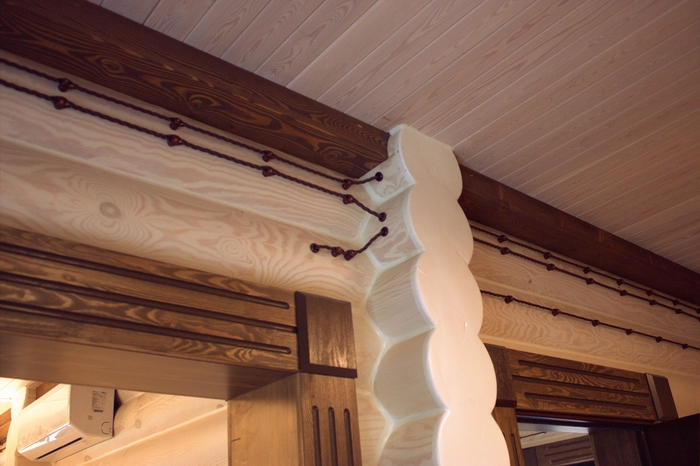

Причина 4 – ошибки монтажа электропроводки
Увы, не все мастера имеют достаточную квалификацию. При соединении элементов электрической цепи некоторые путают ноль и фазу. Особенно часто такое бывает при работе с проводкой старого образца, где нет маркировки проводников. Именно «перевернутое» подключение приводит к постоянным перебоям напряжения, и, соответственно, к миганию лампы.
Чтобы решить проблему, нужно переподключить провода в правильном порядке: «нулевой» провод выходит на светильник, а «фаза» – на выключатель. Это тоже работа для мастера-электрика.
Ошибки монтажа электропроводки – частая причина мигания лампочек
Причина 5 – высокочастотные помехи
Их производят некоторые виды бытовой техники, генерирующие излучение частотой от 2,4 ГГц. Это могут быть микроволновые печи, радиотелефоны, спутниковые антенны и т. д. Как правило, это оборудование старого образца. При наличии высокочастотных помех на них реагируют не только светодиодные лампочки, но и другие бытовые приборы: мигает экран телевизора, шумят динамики. Ликвидировать помехи можно, установив в электросеть специальные фильтры, которые продаются в магазинах электрооборудования.
Высокочастотные помехи тоже могут влиять на работу энергосберегающих ламп
Что будет, если не менять моргающую лампочку
Если вас не раздражает постоянное мигание света в помещении, вот еще один аргумент в пользу скорейшего устранения проблемы. Еще в 60-х годах прошлого века ученые доказали негативное влияние световой пульсации на организм. Они анализировали физиологическое и психологическое состояние школьников, занимавшихся в помещениях с нормальным и мерцающим освещением. К концу дня дети из второй группы чаще жаловались на сухость в глазах, головные боли и испытывали необъяснимый упадок сил. После замены пульсирующих светильников на нормальные дети избавились от неприятных ощущений. Так что мерцание лампочек влияет на наше здоровье, даже если мы его не замечаем.
Читайте также:
Светильники. Что нужно знать о классификации светильников
Классический торшер: а зачем нужны торшеры?
5 фактов о цветовой температуре. Какую выбрать?
Настольный светильник: декор или удобство?
Бра: настенные светильники в интерьере
Подсветка для картин: освещаем предметы искусства
Источники света: что нам светит
Богемский хрусталь:знаменитом чешском стекле
Лесная жизнь, увиденная светильником Don Quixote
Школа светодизайна: освещение загородного дома
Школа светодизайна: освещение в детской комнате
Подвесные светильники: какие бывают и как используют
Прошлое, настоящее и будущее освещения. Важные моменты развития.
Встраиваемые светильники: компактное и популярное решение
Материалы для светильников: стекло
Линзы и их применение в работе со светом
Светильники в кинематографе: а вы их заметили?
Энергосбережение: что это такое и зачем нужно
Оригинальные светильники: 5 историй о шедеврах искусства света
Материалы для светильников: дерево
Управление светом. Немного теории.
Светильники в стиле хай-тек: как попасть в будущее уже сейчас?
Светильники Foscarini: итальянские мастера материалов и технологий
Классические светильники: стиль на все времена для исключительных интерьеров
Материал для светильников: пластик
3 причины использовать светодиодный источник света
7 основных ошибок при выборе освещения для квартиры
5 популярных стилей в интерьерах: какой выбрать
8 основных правил при подборе светильника для интерьера. Методология выбора
Как правильно организовать освещение? Советы про свет и цвет.
5 функций освещения в частных интерьерах
Настольные зеленые лампы
7 фактов о свете: комфортное освещение для ваших глаз
Рассеянный (диффузный) и акцентный (направленный) свет
Фестиваль света в Амстердаме: 53 дня волшебства
Освещение детской комнаты: правила, которые не стоит забывать
7 правил грамотного освещения маленьких квартир
7 необычных интерьерных светильников для спальни
Светодиодная или люминесцентная: какие лампы самые экологичные и безопасные
Освещение на кухне: правильный свет для приятного аппетита
Переходите на светлую сторону: «Звездные войны» в светотехническом обличии
Территория светоискусства: шоу-румы известных брендов в нашем салоне
6 самых мужественных светильников от известных дизайнеров
Лампа Эдисона как важный атрибут стиля ретро
Релакс и уют: как создать идеальное освещение в ванной
Трековые светильники: новое слово в интерьере
Самоизоляция: как сохранить хорошее настроение не выходя из дома
Гармоничное освещение жилых пространств: секреты световых иллюзий
Пять советов, как создать правильное многоуровневое освещение
Изящность, простота, эргономика Flos: история и современность
Минимализм, геометрия, черный цвет – все о тенденциях светодизайна в 2020 году
Бра: многовековая история и современные тенденции
Переносной светильник: как выбрать удобный, стильный и надежный
Датский шедевр: шествие во времени
Новый взгляд на светодизайн в 2020 году
Flos Oblique: настольная лампа в новом свете
Напольные светильники Vibia Flat: новый взгляд на интерьерное освещение
Настольный светильник La Lampe Frechin: магия в боросиликатной трубке
Настенные светильники: выбор дизайнеров
Подвесные светильники Louis Poulsen как отдельный вид искусства
Marset в своем репертуаре: новые светильники испанского бренда уже в нашем шоу-руме
В мире уличных светильников: как выбрать идеальное освещение придомовой территории
Больше цвета: новые светильники Flos в салоне на Малой Ордынке
Artemide: от рождения и до сегодняшнего дня
Catellani & Smith: когда высокие амбиции оправданы
Не торшерами едиными: о видах и возможностях напольных светильников
Студия Nendo: видеть волшебное в обыденном
Освещение для гостиной в современном стиле: правила выбора
Освещение гостиной в стиле прованс: что нужно учесть при выборе светильников
Освещение гостиной в скандинавском стиле
Скользящий свет: особенности и преимущества трековых систем освещения
Выбор освещения для спальни: советы от экспертов светодизайна
Все о фасадных светильниках: виды, типы, приемы освещения
Дерево в дизайне светильников: натуральная роскошь
Полная противоположность: простые и сложные формы светильников как ключевые тренды этого года
Люстры с подвесками: роскошь, которая требует особого подхода
Как выбрать настольную лампу: советы дизайнеров
Итальянские светильники: за что они ценятся во всем мире
Не дизайном единым: функциональные критерии выбора освещения
Антикварные светильники: дух старины в вашем интерьере
Artichoke: люстра, которая заслуженно стала легендой
Как реставрируют антикварные светильники
Антикварные светильники рубежа ХIХ–ХХ веков: имперское величие
Свет из глубины прошлого: старинные лампы на керосине тогда и сейчас
Вдохновение в кусочках стекла: Тиффани сквозь время
Davide Groppi – премиальные светильники для ресторанов и кафе
Современный свет по-испански
Новинки современного стиля от Catellani&Smith и Flos: светильники, которые удивляют
Почему моргают светодиодные лампы?
До этого стояли светодиодные люстры и обычные лампы накаливания- и такого не было.
Проводка новая, проводил сам( подключал электрик) -это до точечных светильников.
А точки + проводку устанавливали те кто делал потолок.
Они говорят что — проводка такая. я думаю лампы плохие или их проводка хреновая( хотя вряд ли дело в ней , тк светодиодные или горят или нет)
Драйвер хреновый. Подгорают светодиоды. Учитывая токи, проводка тут и рядом не виновата.
Если в выключателе стоит подсветка -убери , должно помочь.
Ваго конечно говно, но все равно дело в лампах. Возьмите эколу, клоторая собственно этот стандарт разработала.
У некоторых ламп светодиодных наблюдается неустойчивая работа при неустойчивом напряжении. Как правило в домах со старой проводкой, соединения в распред коробках достаточно сильно окислены и возникает достаточно сильное переходное сопротивление приводящее к кратковременному проседанию напряжения.
В тоже время лампы имеют минимальное напряжение при котором они могут работать. У не дорогих брендов нижни порог может быть порядка 160 Вольт. При меньшем напряжении они не устойчиво работают, моргают. Если взять более дорогие бренды, то у многих у них нижний предел устойчивой работы может быть порядка 110 Вольт. Сталкиваясь с подобным, советую взять другие лампы, я советую ферон, после замены как правило вопрос с морганием решается.
Второй момент, применимый к данному случаю. Светодиоды плохо работают при перегреве. За потолком температура воздуха может быть чуть выше, конвекция с основным помещением отсутствует, воздух от ламп нагревается ещё сильнее, что приводит к их перегреву и не стабильной работе. Как вариант, замена ламп на другие бренды.
К вопросу о новой проводке. На практике сталкивался, когда просили доделать проводку в домах, в которых работы по электромонтажу проводили 2-3 года назад, потом объект был заморожен. Подобные работы проводим после ревизии уже существующей проведенной работы. И очень часто после вскрытия распредкоробок встречали черные окисленные провода. Если коробка не пропаяна,/проверена, не факт что при новой проводке вы имеете большое переходное сопротивление в местах соединений.
Потому что лампы — гамно, точнее драйвера в них некачественные, либо низкая ëмкость входного конденсатора. У меня, кстати, точечные светильники в ванной с лампами, у которых драйвер внешний, и у меня со временем они начали моргать, а точнее реагировать на включение/выключение каких-либо других приборов, например — вентилятор принудительной вентиляции в ванной комнате. Разобрал драйвера и оказалось, что были вздутые входные конденсаторы. Заменил эти кондëры на новые и с ëмкостью вдвое больше от изначальной, после чего лампы перестали реагировать на вкл/выкл других потребителей и не мерцают.
Моргает лампа светодиодная IKEA. Переставил в другое место — тоже моргает. Ищу чек теперь. Заявлен был большой срок службы.
похожая тема. но при выключенном свете. лампочка начинает моргать. при выключенном выключателе лять. я уже хз, что не так
Лампочки хренового качества. В драйвере нет стабилизации напряжения.
Поставьте нормальные лампы и забудете о проблеме.
Может фазу с нолем местами поменять? Фаза должна идти через выключатель.
Попробуйте одну из этих ламп заменить на бренд подороже, но чтоб с такой же цветовой температурой. Если подтвердится, что другие лампы себя так не ведут, несите все эти эры по гарантии на возврат денег.
Рублей за 500 — 550 я давненько покупал лампы с таким цоколем от производителя по фамилии физика/математика известного.
Перепады напряжения? Может выпрямитель надо менять (может конденсатор)?
Или он в каждой лампочке стоит, если да, то дело скорее всего не в нем
У меня чуть другая штука. Стоит регулятор (крутилка). Если включен свет не на полную мощность — начинает то ярче светить, то тусклее. Причем иногда связано с остальными электроприборами (стиралка, посудомойка, холодильник). Такие же светильники, включенные обычным выключателем не моргают. в чем проблема?
Выключатель обычный, или финдеперсовый?
Ошибка
Все таки как это хорошо, что все эти люди, наблюдающие за тем, как я, электрик 6го разряда, ремонтируя станок, совсем не понимают какую дичь я творил последние 30 минут.
Ремонт в стиле ЖКХ или "я сделяль"
Шёл я лесом, видел чудо.
А точнее, шел домой и вижу в парадной (ага, Петербург) — вот такое непотребствие:
Написал в соответствующие органы, мол, ата-та, замените выключатель, а то электронебезопасно и всё такое.
Прошло эн дней и вот результат.
Ну и типа «живи и радуйся», все ж починено, но, кабы не одно «но».
Проверяем как они тут починили и.
И нет, я не выдирал коробку как дурной. Просто снял её рукой.
Соответственно появился вопрос.
Этот ремонт и сам выключатель соответствует теперь нормам электробезопасности и установки выключателей?
Побубнить на такое выполнение работ в вышестоящие органы или всё окей и просто пусть висит и так и должно быть?
Что скажет Лига Электриков?
Электропроводка в стиле ретро. Часть 2
Это продолжение короткого повествования про ретро проводку в срубе из оцилиндрованного бревна. Я уже упоминал о том, что повороты и проходы на/в таких стенах требуют особого внимания (если конечно делать все ровно и красиво).

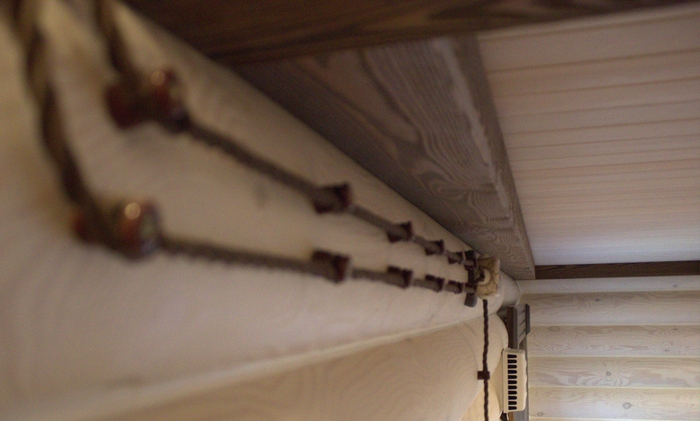

Например в этих комнатах, благодаря конфигурации потолков, получилось задействовать 3 бревна для прокладки проводов, при этом внешний вид остается весьма гармоничным. Такое количество линий привело в образованию одного пересечения проводов (под РК). Что-бы это пересечение было безопасным и красивым мы использовали двухуровневый изолятор собственного производства (фото, к сожалению, не догадался сделать)

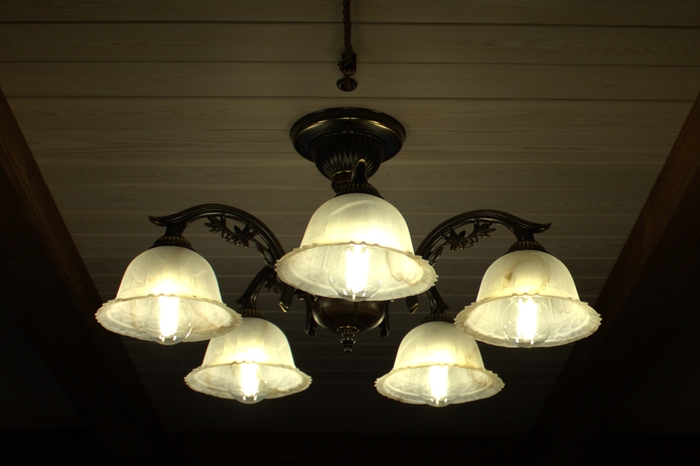

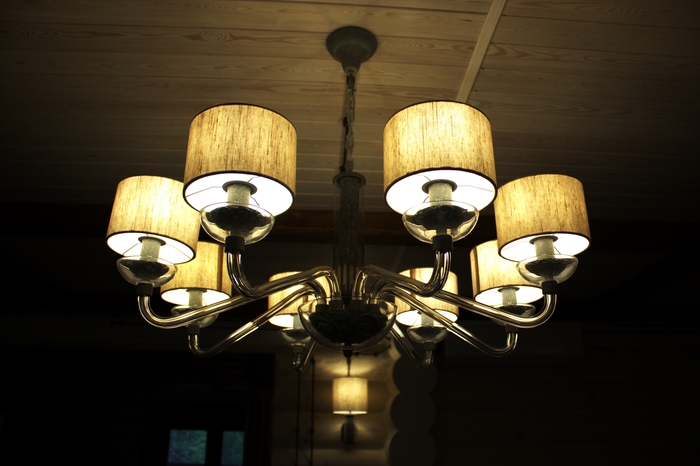

Кстати вот эта комната, куда тянутся провода из предыдущего фото

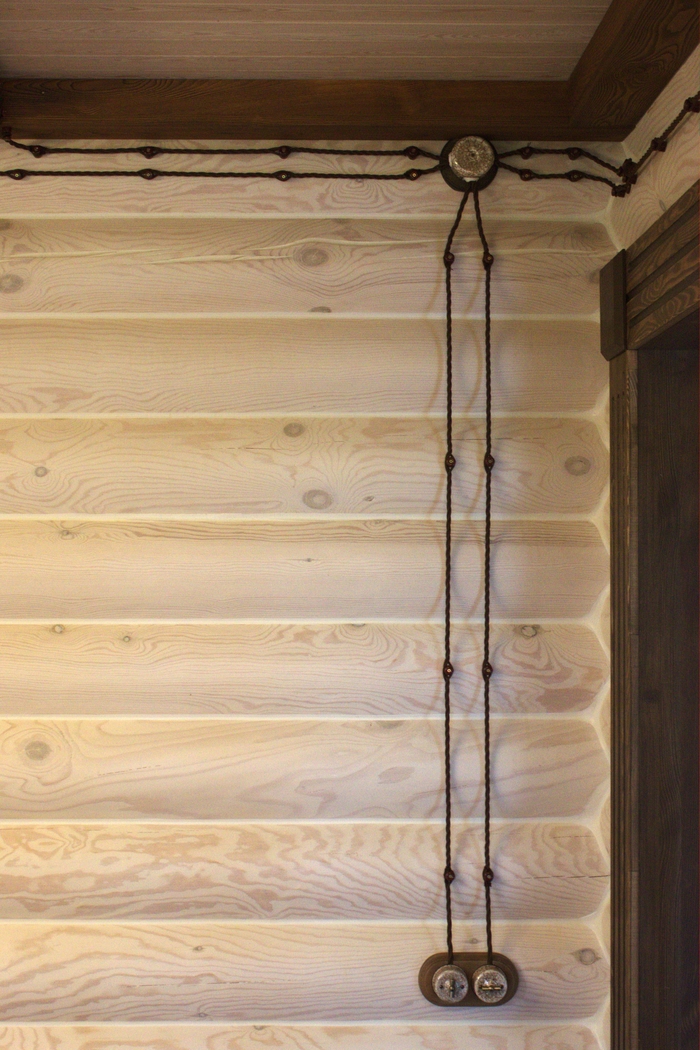

На момент начала монтажа, отделка помещений уже была закончена на 90%. Использовать пространство под полом и потолком уже не представляло возможности. По-этому все линии, включая витую пару и коаксиальный кабель пришлось проводить наружным способом. На фото выше и ниже провод спускается по стене второго этажа до переключателя и возвращается параллельно первому отрезку к светильнику. Теоретически можно было РК сделать непосредственно за светильником, но в случае его замены могут появиться трудности

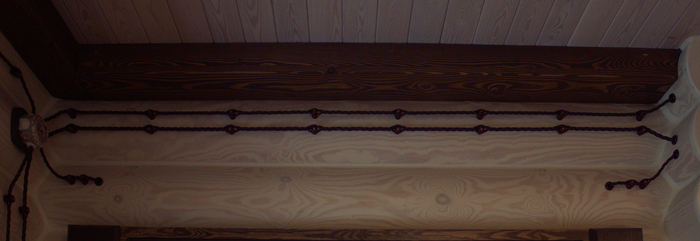

То-же занимательное место. Здесь линия уличного освещения, линия розеток и линия освещения. Обратите внимание на уровни потолков. Здесь мы уходим со второго бревна от потолка, а выходив в другую комнату, почти под потолок.
Нижний провод ныряет в проход над аркой и заходит в эту РК. Обратно в коридор возвращать провод в этом же месте было бы аляписто. Как вышли из положения вы видите на фото

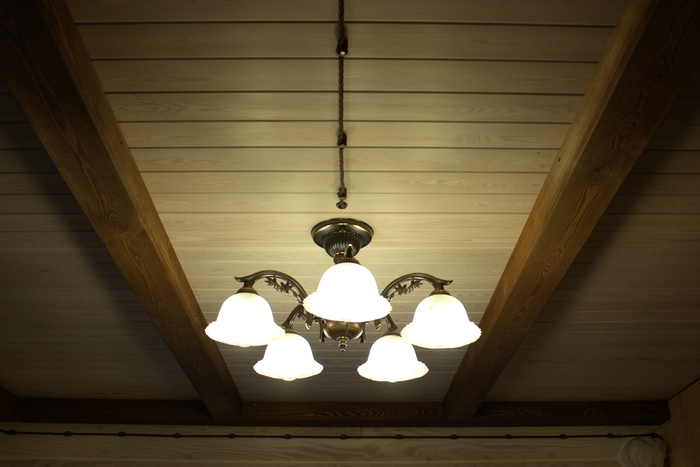

Низкие потолки, декоративные балки, а провод красиво надо провести. сверлили Бревно по диагонали с двух сторон (таких мест еще окажется много) и вставляли гибкую трубу из нержавейки
Сегодня на этом все. Надеюсь было интересно. Как подготовлю следующую партию фотографи с короткими комментариями — выложу еще
P.S. если материал попадется на глаза фотографу — напишите пожалуйста пару рекомендаций для дилетанта, как лучше фотографировать такую работу (в интернете не нашел)
Как подключить двухклавишный проходной. Краткий гайд для электрика — экстрасенса
В двухэтажной квартире ремонт делали классические обделочники универсалы. К сожалению, по понятным причинам, закончить всё до конца у них не удалось. Однако нагадить в электрику они успели.
Меня по части электрики звали добавить некоторое количество розеток, да устранить явные проблемы.
Очередной звонок от заказчика был с просьбой помочь подключить проходные выключатели. Два двухклавишника, снизу и сверху лестницы. Выключатели во время ремонта были сняты, распаечные коробки похоронены, а о том, как выключатель был подключен сохранилась всего одна фотография. И та помогла понять, что логики в подключении нет.
Помимо того, что цвета изоляции проводников подключены вразнобой, так ещё и проводники под одну клавишу идут из разных кабелей.
Дальше приложу алгоритм поиска правильной последовательности подключения. Буду рад, если он когда то кому нибудь пригодится.
Соединяю все 6 концов у одного выключателя вместе под одну клемму.
У второго выключателя одним из концов касаюсь по очереди пяти оставшихся.
1.1 зажигает касание 4х. Выделяю 4 отдельно. И второй не зажигавшийся. Узнаю два конца на светильники/фазу.
1.2 зажигает касание 2х. Аналогично предыдущему пункту выделяю два и четыре.
2. Делю 4 найденых на пары случайно. Помечаю. Соединяю все 6 под клемму.
3. Разбираю у второго выключателя. Аналогично выделяю 2 конца фаз/светильников. Помечаю только их
4. Собираю выключатель у первого по своим пометкам.
5. У второго ищу пару которые зажигают светильники. Помечаю. Если один фазный конец зажигает один светильник с двух отходящих концов. То на фазном — светильник. Если зажигает один и тот же светильник, то фаза. Это знание нам ничего не дает. 😊
7. Переключаю у первого клавиши в обратную последовательность.
8. У второго ищу две оставшиеся пары. Помечаю. Собираю выключатель.
Да прибудет с вами сила, логика и отработанные схемы.
Зы. Расскажу как делаю я и большинство электриков. Всё бросается трёхжильный кабелем. Проводник с белой изоляцией всегда подключается к контакту "L". Проводники с синей и ЖЗ к контактам 1 и 2 выключателя, тут не принципиально. И никогда не смешиваются под одну клавишу проводники из разных кабелей. Разумеется при подключении перекрестного переключателя и в случае коммутации прямо в подрозетнике схема будет другой.
Ответ на пост «ЖКХ: Истории (118)»
Нет, с людьми очень тяжело работать, особенно с неадекватными. Будь ты работник банка, почты, или вот так, как автор, работник ЖКХ. Особенно, что касается ремонта .
Сам не электрик-профессионал, но батя натаскал меня по этому делу, так что обрыв провода заделать, найти КЗ, поменять что-то и повесить-без проблем, потому подрядился пару лет назад в службу муж на час.
Первый вызов был от мужика из соседнего коттеджного поселка. Представьте-дом квадратов в 300, везде мрамор, гранит, дорогая мебель и прочие атрибуты шикарной жизни. Но видно, что все в упадке,и жизнь шикарная тоже. Объясняет, что под кухонным гарнитуром стала образовываться вода, вечером убираю-утром опять, утром убрал-вечером снова. Вытащил все из под раковины и вижу проблему-гибкий подвод вкручен в стену соединением папой, а из мамы потихоньку сочиться вода. Откручиваю и ничего не вижу, с помощью фото на телефоне и вспышки разглядел, что лопнула резьба, хорошо не по всей длине. Все это вмонтировано в стену.Хорошо с собой были разные сгоны, вкрутил длинный, пришлось менять подвод на маму, мужик оказался более чем адекватный, дал больше оговоренной суммы, в последствии не раз обращался.
Второй случай, звонит женщина в возрасте, свет пропал. Приезжаю -дом старый дачный, в садоводческом обществе, начинаю искать. Оказалось люстра коротит, автомат выбивает аж на столбе ввода, где счётчик. 4 автомата на весь дом, не УЗО, не дифавтомата нет, начал объяснять, что надо поменять вводной автомат на меньший ампертраж, поставить на дом хоть один дифавтомат, развести свет отдельно, благо и так проводка вся в кабель канале. Работы прилично, объявил сумму меньшую, чем возьмёт любой электрик. Долго торговалась, предложил подумать, прицениться у других. Через день позвонила, сказала что ждёт, согласна на оговоренную сумму. Взял инструмент, заехал купил дифавтомат, пару простых на свет, провода и кабель каналы решил брать после оплаты нынешнего труда, и приехал. Отдал хозяйке чек, пошел перевесил вводный автомат,начал разбирать старый щиток, и тут заходит хозяйка и начинает орать с порога, что я её обманываю, и дифавтомат это тот же автомат, разницы нет, и там на клемме ржавчина, хотя автоматы все в пленке и коробках, и собирай все обратно мошенник, а то вызову полиции. Я собрал вещи и свалил, оставив все как есть,выслушивая оскорбления в свой адрес и карой полицией. Самое смешное, что позвонил какой-то товарищ, представившись участковым, начал объяснять, что поступило заявление, что я проник на территорию дома и похитил автоматы у хозяйки)) Сказал, что не знаю никого, нигде не был, вызывайте по повестке, на том и закончили, больше не тревожили.
Мне очень хочется, чтобы труд ценили и относились к работникам, как к себе, но это утопия.
