Почему не происходит короткого замыкания в трансформаторе

Как проверить исправность трансформатора 220 В мультиметром

Трансформаторы получили широкое применение в радиоэлектронике. Они являются преобразователями переменного напряжения и, в отличие от других радиоэлементов, выходят из строя редко. Для определения их исправности нужно знать, как проверить трансформатор мультиметром. Этот способ достаточно простой, и необходимо понять принцип работы трансформатора и его основные характеристики.

Основные сведения о трансформаторах

Для преобразования номиналов переменного напряжения применяются специальные электрические машины — трансформаторы.

Трансформатор — это электромагнитное устройство, предназначенное для преобразования переменного напряжения и тока одной величины в переменный ток и напряжение другой величины.

Устройство и принцип действия

Используется во всех схемах питания потребителей, а также для осуществления передачи электроэнергии на значительные расстояния. Устройство трансформатора достаточно примитивно:

1. Ферромагнитный сердечник выполнен из ферромагнетика и называется магнитопроводом. Ферромагнетики — это вещества, обладающие самопроизвольной намагниченностью, параметры (атомы обладают постоянным спиновым или орбитальным магнитными моментами) сильно изменяются благодаря магнитному полю и температуре.
2. Обмотки: первичная (подключается сетевое напряжение) и вторичная (питание потребителя или группы потребителей). Вторичных обмоток может быть больше 2-х.
3. Дополнительные составляющие применяются для силовых трансформаторов: охладители, газовое реле, индикаторы температуры, поглотители влаги, трансформаторы тока, системы защиты и непрерывной регенерации масла.

Принцип действия основан на нахождении проводника в переменном электрическом поле. При движении проводника, например, соленоида (катушка с сердечником), на его выводах можно снять напряжение, которое зависит прямо пропорционально от количества витков. В трансформаторе реализован этот подход, но осуществляет движение не проводник, а электрическое поле, образованное переменным током. Он движется по магнитопроводу, выполненному из ферромагнетика. Ферромагнетик — это специальный сплав, идеально подходящий для изготовления трансформаторов. Основные материалы для сердечников:

1. Электротехническая сталь содержит большую массовую долю кремния (Si) и соединяется под действием высокой температуры с углеродом, массовая доля которого не более 1%. Ферромагнитные свойства нечетко выражаются, и происходят потери на вихревые токи (токи Фуко). Потери прямо пропорционально растут с увеличением частоты. Для решения этой проблемы и происходит добавление Si в углеродистую сталь (Э42, Э43, Э320, Э330, Э340, Э350, Э360). Расшифровывается аббревиатура Э42: Э — электротехническая сталь, содержащая 4% — Si с 2% магнитных потерь.
2. Пермаллой — вид сплава, и его составляющими частями являются никель и железо. Этот вид характеризуется высоким значением магнитной проницаемости. Применяется в маломощных трансформаторах.

При протекании тока по первичной обмотке (I) в ее витках образуется магнитный поток Ф, который распространяется по магнитопроводу на II обмотку, вследствие чего в ней образуется ЭДС (электродвижущая сила). Устройство может работать в 2-х режимах: нагрузки и холостого хода.

Коэффициент трансформации и его расчет

Коэффициент трансформации (k) является очень важной характеристикой. Благодаря ему можно выявить неисправности. Коэффициент трансформации — это величина, показывающая отношение количества витков I обмотки к числу витков II обмотке. По k трансформаторы бывают:

1. Понижающими (k > 1).
2. Повышающими (k < 1).

Найти его просто, и для этого необходимо узнать отношение напряжений каждой из обмоток. При наличии более 2-х обмоток расчет производится для каждой из них. Для точного определения k нужно пользоваться 2-мя вольтметрами, так как напряжение сети может изменяться, и эти изменения нужно отслеживать. Подавать нужно только напряжение, указанное в характеристиках. Определяется k несколькими способами:

По паспорту, в котором указаны все параметры устройства (напряжение питания, коэффициент трансформации, сечение провода на обмотках, количество витков, тип магнитопровода, габариты).

1. Расчетный метод.
2. При помощи моста Шеринга.
3. При помощи специальной аппаратуры (например, УИКТ-3).

Рассчитать k несложно, и существует ряд формул, позволяющих сделать это. Нет необходимости учитывать потери магнитопровода, применяемые при изготовлении на заводе. Исследования показали взаимосвязь магнитопровода (железняк) и k. Для улучшения КПД трансформатора нужно уменьшить магнитные потери:

1. Использование специальных сплавов для магнитопровода (уменьшение толщины и спецобработка).
2. Уменьшение количества витков при использовании толстого провода, а на высоких частотах большое сечение является пространством для создания вихревых токов.

Для этих целей применяют аморфную сталь. Но и она обладает ограничением, называемым магнитострикцией (изменение геометрических размеров материала под действием электромагнитного поля). При использовании этой технологии удается получать листы для железняка толщиной в сотые доли миллиметров.

Расчетные формулы

При отсутствии соответствующей документации нужно производить расчеты самостоятельно. В каждом конкретном случае способы расчета различны. Основные формулы расчета k:

1. Без учета возможных погрешностей: k = U1 / U2 = n1 / n2, где U1 и U2 — U на I и II обмотках, n1 и n2 — количество витков на I и II обмотках.
2. При учете погрешностей: k = U1 / U2 = (e *n1 + I1 * R1) / (e * n2 + I2 * R2), где U1 и U2 — напряжения на I и II обмотках; n1 и n2 — кол-во витков на I и II обмотках; е — ЭДС (электродвижущая сила) в каждом из витков обмоток; I1 и I2 — силы токов I и II обмоток; R1 и R2 — сопротивления для I и II.
3. По известным мощностям при параллельном подключении обмоток: kz = Z1 / Z2 = ku * ku, где kz — k по мощности, Z1 и Z2 — мощности на первичной и вторичной обмотках, ku — k по напряжению (k = U1 / U2).
4. По токам при последовательном подключении обмоток: k = I1 / I2 = n2 / n1. При учете результирующего тока холостого хода (ток потерь Io): I1 * n1 = I2 * n2 + Io.

Проверка исправности

В основном трансформаторы применяются в блоках питания. Намотка и изготовление самого трансформатора с нуля — сложная задача и под силу не каждому. Поэтому за основу берется уже готовый и модернизируется путем изменения количества витков вторичной обмотки. Основные неисправности трансформатора:

1. Обрыв выводов.
2. Повреждение магнитопровода.
3. Нарушение изоляции.
4. Сгорание при КЗ.

Диагностика начинается с визуального осмотра. Первоначальная диагностика включает в себя осмотр выводов трансформатора, его катушек на предмет обугливаний, целостность магнитопровода.

При изношенных выводах необходимо зачистить их, а в некоторых случаях при обрыве — разобрать трансформатор, припаять их и прозвонить тестером.

При поврежденном магнитопроводе нужно его заменить или узнать из справочников об аналогичном для конкретной модели, так как он ремонту не подлежит. Можно заменить отдельные пластины.

При КЗ необходимо провести диагностику на работоспособность при помощи измерительных приборов (проверка трансформатора мультиметром).

При пробитой изоляции происходит контакт между витками обмоток или на корпус. Определить эту неисправность достаточно сложно. Для этого необходимо произвести следующие действия:

1. Включить прибор в режим измерения сопротивления.
2. Один щуп должен быть на корпусе, а другой нужно присоединить к каждому выводу трансформатора поочередно.
3. Прибор должен во всех случаях прозвонок показывать бесконечность, что свидетельствует об отсутствии КЗ на корпус.
4. При любых показаниях прибора пробой на корпус существует, и нужно полностью разбирать трансформатор и даже разматывать его обмотки для выяснения причины.

Для поиска короткозамкнутых витков нужно определить, где I обмотка (вход), а где II (выход) у неизвестного трансформатора. Для этого стоит воспользоваться следующим алгоритмом:

1. Выяснить сопротивление первичной обмотки трансформатора 220 вольт при помощи измерений мультиметра в режиме «сопротивления». Необходимо записать показания прибора. Выбрать обмотку с наибольшим сопротивлением.
2. Взять лампочку на 50 Вт и подключить ее последовательно с этой обмоткой.
3. Включить в сеть на 5−7 секунд.

После этого отключить и проверить обмотки на нагрев. Если заметного превышения температуры нет, то приступить к поиску короткозамкнутых витков. Как проверить трансформатор на межвитковое замыкание: необходимо воспользоваться мегаомметром при напряжении 1000 В. При измерении пробоя изоляции необходимо прозванивать корпус и выводы обмоток, а также независимые между собой обмотки, например, вывод I и II.

Нужно определить коэффициент трансформации и сравнить его с документом. Если они совпадают — трансформатор исправен.

Существуют еще два метода проверки:

1. Прямой — подразумевает проверку под нагрузкой. Для его осуществления необходимо собрать цепь питания I и II обмоток. Путем измерения значений тока в обмотках, а затем по формулам (4) определить k и сравнить его с паспортными данными.
2. Косвенные методы. Включают в себя: проверку полярности выводов обмоток, определение характеристик намагничивания (используется редко). Полярность находится при помощи вольтметра или амперметра магнитоэлектрического исполнения с определением полярности на выходе. При отклонении стрелки вправо — полярности совпадают.

Проверка импульсного трансформатора достаточна сложная, и ее может произвести только опытный радиолюбитель. Существует много способов проверки исправности импульсников.

Таким образом, трансформатор можно легко проверить мультиметром, зная основные особенности и алгоритм проверки. Для этого нужно выяснить тип трансформатора, найти документацию по нему и рассчитать коэффициент трансформации. Кроме того, необходимо произвести визуальный осмотр прибора.

Режимы работы трансформатора. Часть 2

Всем доброго времени суток! В первой части статье о режимах работы трансформатора я рассказал о холостом ходе и расчете параметров в этом режиме. Кроме данного режима трансформатор может оказаться в аварийном режиме – режиме короткого замыкания. Кроме того одним из этапов испытания и проверки параметров трансформатора является опыт короткого замыкания, при котором на первичную обмотку подают такое напряжение, при котором в замкнутой вторичной обмотке протекает номинальный ток. Данный опыт и опыт короткого замыкания позволяют определить КПД трансформатора. Об этом пойдет речь в данной статье.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Режим короткого замыкания

В процессе работы трансформатора иногда возникают ситуации, когда его вторичная обмотка оказывается замкнутой. В этом случае в ней возникает ток, превышающий номинальный в десятки раз. В этом случае говорят о работе трансформатора в режиме короткого замыкания. Данный режим является аварийным и недопустимым, так как вследствие перегрева обмоток трансформатора происходит их разрушение. Таки образом, режим короткого замыкания характеризуется следующими параметрами напряжения и тока

Для испытания трансформатора и определения некоторых его параметров проводят опыт короткого замыкания, при котором вторичную обмотку замыкают, а на первичную обмотку подают такое напряжение, что во вторичной обмотке устанавливается номинальный ток. В таком случае напряжение на первичной обмотке называется нормальным напряжением короткого замыкания. Величину данного напряжения в параметрах трансформатора обычно выражают в процентах от номинального напряжения первичной обмотки

где U_КЗ – нормальное напряжение короткого замыкания,

U_H – номинальное напряжение на первичной обмотки.

«Нормальное» короткое замыкание

В виду того, что нормальное напряжение короткого замыкания U_КЗ составляет несколько процентов (обычно 1-3%), то и противодействующая ей ЭДС самоиндукции Е₁ в первичной обмотке так же имеет незначительное значение. Соответственно и электромагнитная индукции и потери в сердечнике будут незначительными, то есть в практических расчётах их можно не учитывать. Ниже приведена эквивалентная схема замещения трансформатора в режиме «нормального» короткого замыкания

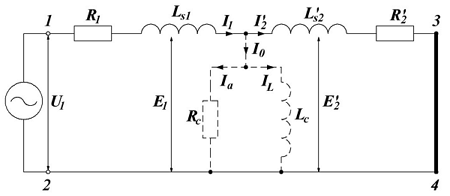

Эквивалентная схема замещения трансформатора в режиме «нормального» короткого замыкания.

Так как мощность, подводимая к трансформатору, тратится в основном на преодоление сопротивления провода обмоток, то параметры магнитного контура трансформатора можно не учитывать. Тогда параметры трансформатора можно описать следующими выражениями

где Р_КЗ – мощность при коротком замыкании,

I_КЗ – ток короткого замыкания,

R_К – суммарное сопротивление первичной и вторичной обмоток.

Так как в данном режиме по обмоткам протекают номинальные токи, то и температура обмоток также будет соответствовать рабочей, поэтому для определения реальной величины сопротивления обмоток необходимо сопротивление короткого замыкания полученное опытным путем пересчитать с учетом температурного коэффициента сопротивления и условной температуры 75 °С.

Опыт короткого замыкания

Как я уже говорил в предыдущей статье, изготовленный трансформатор подвергают двум основным испытаниям: опыту холостого хода и опыту короткого замыкания. Первое испытание я рассмотрел в предыдущей статье, а для второго собирают схему изображенную ниже

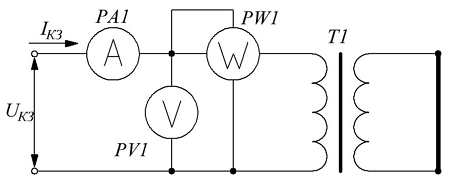

Схема опыта короткого замыкания.

Как видно на схеме в цепь первичной обмотки трансформатора включены вольтметр PV1, амперметр РА1 и ваттметр PW1, а вторичная обмотка замкнута накоротко. Для снятия характеристик трансформатора в этом режиме на первичную обмотку трансформатора подают такое напряжение U_КЗ, при котором ток I_КЗ в обмотке соответствовал номинальному току. После того как трансформатор прогреется в течении нескольких минут снимают показания с приборов.

Для построения графической характеристики короткого замыкания снимают параметры при изменении напряжения на первичной обмотке от 30 до 110 % U_КЗ.

При проведении опыта короткого замыкания определяют следующие параметры трансформатора:

— процентное отношение напряжения короткого замыкания U_КЗ%

где U_КЗ – «нормальное» напряжение короткого замыкания,

U_Н – номинальное напряжение первичной обмотки.

— активное сопротивление обмоток трансформатора R_К

где Р_КЗ – мощность, снимаемая с ваттметра PW1,

I_КЗ – ток короткого замыкания, снимаемая с амперметра РА1.

— полное сопротивление обмоток трансформатора Z_K

где U_КЗ – «нормальное» напряжение короткого замыкания, снимаемое с вольтметра PV1.

— реактивное сопротивление обмоток трансформатора Х_К

— коэффициент мощности короткого замыкания cos φ_КЗ

Мощность, подводимая к трансформатору при проведении опыта короткого замыкания для силовых трансформаторов, составляет 1 – 4 % от номинальной мощности трансформатора. При этом, чем больше номинальная мощность трансформатора, тем меньше мощность при проведении опыта короткого замыкания, то есть меньше потери в обмотках.

Коэффициент полезного действия трансформатора

Одной из основных характеристик любого преобразовательного устройства и трансформатора, в частности, является коэффициент полезного действия или сокращенно КПД.

Коэффициентом полезного действия трансформатора (КПД) η называется отношение активной мощности отдаваемой трансформатором Р₂ к активной мощности подаваемой на трансформатор Р₁

КПД трансформатора можно определить несколькими способами: прямым измерением мощностей и косвенным.

Прямой метод вычисления КПД заключается в измерении отдаваемой Р₂ и поступаемой Р₁ мощностей при полной нагрузке трансформатора и взятии их отношения. Однако такой метод не нашёл применения из-за неэкономичности, так как необходимо использовать большое количество энергии при испытаниях трансформаторов.

На практике чаще используют косвенный метод, заключающийся в определении потерь в сердечнике Р_С из опыта холостого хода, а потерь в обмотке (потерь в меди) Р_М из опыта короткого замыкания. Тогда подводимая к трансформатору мощность составит

Соответственно КПД определяют по следующему выражению

Так как отдаваемая мощность Р₂ трансформатора имеет как активную так и реактивную составляющую, соотношение между которыми определяется коэффициентом мощности cos φ, то КПД трансформатора составит

где U₂ – номинальное напряжение вторичной обмотки, определяемое из опыта холостого хода,

I₂ – номинальный ток вторичной обмотки, определяемое из опыта короткого замыкания,

Р_С – потери мощности в сердечнике трансформатора,

Р_М – потери мощности в обмотках трансформатора.

Стоит отметить, что потери мощности в опыте холостого хода и опыте короткого замыкания желательно измерять у предварительно прогретого трансформатора или пересчитывать токи и напряжения с учётом нормальной температуры работы Т = 75 °С.

Со следующей статьи я буду рассказывать, как рассчитывать различные типы трансформаторов, которые чаще всего используют.

Теория это хорошо, но необходимо отрабатывать это всё практически ПОПРОБЫВАТЬ МОЖНО ЗДЕСЬ

ОПЫТ КОРОТКОГО ЗАМЫКАНИЯ ТРАНСФОРМАТОРА

Следует различать короткое замыкание в эксплуатационных условиях и опыт короткого замыкания.

Коротким замыканием трансформатора называется его режим, когда вторичная обмотка трансформатора замкнута накоротко. В эксплуатационных условиях короткое замыкание является аварийным режимом, при котором внутри трансформатора выделяется большое количество теплоты, способное его разрушить.

Опыт короткого замыкания выполняется при сильно пониженном до небольшого значения первичном напряжении (примерно 5-10% номинального первичного напряжения). Его значение выбирают так, чтобы ток I₁ в первичной обмотке был равен номинальному значению, несмотря на короткое замыкание вторичной обмотки. При помощи комплекта измерительных приборов (рис. 103) посредством опыта определяются напряжение U_1к, ток I_1k и мощность P_1k.

Ток I₂ при номинальном значении I₁также будет иметь номинальное значение. Эдс Е₂ при этом опыте будет лишь покрывать внутреннее падение напряжения, т. е. E_2K = I₂z₂, а при номинальной нагрузке

поэтому Е_2k составляет лишь несколько процентов от Е₂. Малой эдс Е₂ соответствует малый основной магнитный поток. Потери энергии в магнитопроводе пропорциональны квадрату магнитного потока, поэтому при опыте короткого замыкания они незначительны. Но в обеих обмотках при этом опыте токи имеют номинальные значения, поэтому потери энергии в обмотках такие же, как и при номинальной нагрузке. Следовательно, мощность Р_1к, получаемая трансформатором из сети при опыте короткого замыкания, затрачивается на потери энергии в проводах обмоток:

103. Схема включения приборов при опыте короткого замыкания

Вместе с тем на основании напряжения короткого замыкания определяется (в % к первичному напряжению) падение напряжения в трансформаторе при номинальной нагрузке. По этим соображениям напряжение короткого замыкания (при короткозамкнутой обмотке низшего напряжения) всегда указывается на щитке трансформатора.

Трехфазный трансформатор.

Для передачи энергии не применяют однофазный переменный ток. Для этих целей получил широкое распространение трехфазный ток. Поэтому большинство трансформаторов являются трехфазными.

Можно трансформировать трехфазный ток, пользуясь тремя однофазными трансформаторами, первичные и вторичные обмотки которых соединены в трехфазную систему — в звезду или треугольник. Именно так и работают мощные однофазные трансформаторы, устанавливаемые на крупных электростанциях. Они подключены к соответствующим фазам генераторов своими первичными обмотками; вторичные их обмотки, соединенные в звезду, подключены к соответствующим фазам дальней линии передачи.

Можно иметь трехфазный трансформатор и в одной единице. Магнитопровод такого трансформатора состоит из трех стержней, замыкаемых сверху и снизу ярмами (рисунок 1). На каждый из стержней насаживают по одной первичной и вторичной обмотке. Первичные обмотки соединяют в звезду или треугольник, так же соединяют и вторичные обмотки. Стержень с обмотками представляет собой однофазный трансформатор. Поэтому все, что было сказано рапсе об однофазном трансформаторе, целиком относится и к отдельной фазе трехфазного.

Рисунок 1 — Схема трехфазного трехстержневого трансформатора

В каждом стержне трехфазного трансформатора возникает магнитный поток, созданный током первичной обмотки. Но каждая первичная обмотка принадлежит одной из фаз трехфазной системы. Поэтому протекающие по обмоткам токи, так же как и приложенные напряжения, являются трехфазными, следовательно, магнитные потоки тоже трехфазные.

До сих пор мы считали, что магнитный поток обязательно замыкается, т. е. пройдя по стержню, проходит обратный путь к началу того же стержня. Однако в трехфазном трансформаторе такого обратного пути нет и в нем (при одинаковой нагрузке фаз) нет необходимости, как нет нужды и в нейтральном соединении в звезду.

Каждый из потоков циркулирует только по своему стержню, а все вместе они сходятся в серединах верхнего и нижнего ярм — точках D и Е. В этих точках потоки складываются, но так как они сдвинуты по фазе друг относительно друга на угол 120°, то складываются геометрически. Как известно, геометрическая сумма таких величин равна нулю. Значит, каждый из магнитных потоков проходит только по своему стержню, не имеет обратного пути, а сумма всех трех потоков равна нулю. Потоки крайних фаз А и С проходят не только по стержню, но и по половине верхнего и нижнего ярм. Поток средней фазы В проходит только по своему стержню. Поэтому и токи холостого хода крайних фаз всегда больше, чем ток холостого хода средней фазы.

Измерительные трансформаторы и автотрансформаторы.

Преимуществом автотрансформатора перед трансформатором той же полезной мощности является меньший расход активных материалов — обмоточного провода и стали, меньшие потери энергии, более высокий кпд, меньшее изменение напряжения при изменении нагрузки. Масса провода обмоток автотрансформатора меньше массы провода обмоток трансформатора при одинаковых плотностях тока. Это объясняется тем, что у трансформатора на магнитопроводе имеются две обмотки — первичная с числом витков 1, поперечное сечение провода которой рассчитано на ток I1, и вторичная с числом витков 2, поперечное сечение провода которой рассчитано на ток I2. У автотрансформатора также две обмотки, но одна из них (частьА — а) имеет число витков ( 1- 2) из провода, поперечное сечение которого рассчитано на ток I1, а другая (частьа — х) с числом витков 2 из провода, поперечное сечение которого рассчитано на разность токов I2 — I1 = I12. Поперечное сечение и масса стали магнитопровода автотрансформатора также меньше сечения и массы стали магнитопровода трансформатора. Это объясняется тем, что в трансформаторе энергия из первичной сети во вторичную передается магнитным путем в результате электромагнитной связи между обмотками. В автотрансформаторе энергия из первичной сети во вторичную частично передается путем электрического соединения первичной и вторичной сети, т. е. электрическим путем. Так как в процессе передачи этой энергии магнитный поток не участвует, у автотрансформатора электромагнитная мощность меньше, чем у трансформатора. Полезная мощность автотрансформатора при активной нагрузке равна: Р2 = U2I2. Имея в виду, что I2 = I1 + I12, получим: Р2 = U2I1 + U2I12 = Pэ + Pм, где Pэ — мощность, электрически поступающая во вторичную обмотку,Рм — электромагнитная мощность автотрансформатора, определяющая необходимый магнитный поток, поперечное сечение и массу стали магнитопровода. Эта мощность является расчетной или габаритной мощностью автотрансформатора.

Наряду с преимуществами автотрансформаторов перед трансформаторами они имеют существенные недостатки: малое сопротивление короткого замыкания, что обусловливает большую кратность тока короткого замыкания; возможность попадания высшего напряжения в сеть низшего напряжения из-за электрической связи между этими сетями. Наличие электрической связи между сетью источника и приемника энергии делает невозможным применять автотрансформатор в том случае, когда приемник энергии имеет заземленный полюс (в выпрямительных устройствах). Достоинства автотрансформаторов будут выражены тем сильнее, чем коэффициент трансформации ближе к единице. Поэтому автотрансформаторы применяют при небольших коэффициентах трансформации (n = 1 2). В трехфазных сетях используют трехфазные автотрансформаторы, обмотки которых обычно соединяются звездой.

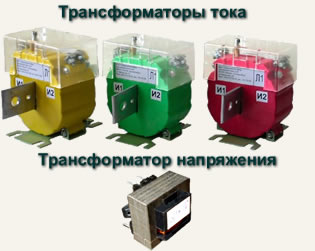

Измерительные трансформаторы Измерительные трансформаторы делятся на трансформаторы напряжения и трансформаторы тока. Их применяют в цепях переменного тока для расширения пределов измерения измерительных приборов и для изоляции этих приборов от токопроводящих частей, находящихся под высоким напряжением. Трансформаторы напряжения конструктивно представляют собой обычные трансформаторы малой мощности. Первичная обмотка такого трансформатора включается в два линейных провода сети, напряжение которой измеряется или контролируется; во вторичную обмотку включают вольтметр или параллельную обмотку ваттметра, счетчика или другого измерительного прибора.

Коэффициент трансформации трансформатора напряжения выбирают таким, чтобы при номинальном первичном напряжении напряжение вторичной обмотки было 100 В. Режим работы трансформатора напряжения подобен режиму холостого хода обычного трансформатора, так как сопротивление вольтметра или параллельной обмотки ваттметра, счетчика и т. п. велико и током во вторичной обмотке можно пренебречь. Включение во вторичную обмотку большого числа измерительных приборов нежелательно. Если параллельно вольтметру, включенному но вторичную обмотку трансформатора, подсоединить еще один вольтметр или параллельную обмотку ваттметра, счетчика и т. п., то ток во вторичной обмотке трансформатора увеличится, что вызовет падение напряжения на зажимах вторичной обмотки, и точность показания приборов понизится. Трансформаторы тока служат для преобразования переменного тока большой величины в ток малой величины и изготовляются таким образом, чтобы при номинальном токе первичной цепи во вторичной обмотке ток был 5 А.

Первичная обмотка трансформатора тока включается в разрез линейного провода (последовательно с нагрузкой), ток в котором измеряется; вторичная обмотка замкнута на амперметр или на последовательную обмотку ваттметра, счетчика и т. п., т. е. соединена с измерительным прибором, имеющим малое сопротивление. Режим работы трансформатора тока существенно отличен от режима работы обычного трансформатора. В обычном трансформаторе при изменении нагрузки магнитный поток в сердечнике остается практически неизменным, если постоянно приложенное напряжение. Если в обычном трансформаторе уменьшить нагрузку, т. е. силу тока во вторичной обмотке, то и в первичной обмотке сила тока понизится, и если вторичную обмотку разомкнуть, то сила тока в первичной обмотке уменьшится до тока холостого хода I0. При работе трансформатора тока его вторичная обмотка замкнута на измерительный прибор с малым сопротивлением и режим работы трансформатора близок к короткому замыканию.

Поэтому магнитный поток в магнитопроводе трансформатора мал. Если разомкнуть вторичную обмотку трансформатора тока, то тока в этой обмотке ие будет, тогда как в первичной обмотке ток останется неизменным. Таким образом, при разомкнутой вторичной обмотке трансформатора тока магнитный поток в магнитопроводе, возбужденный током первичной обмотки и не встречающий размагничивающего действия тока вторичной обмотки, окажется очень большим и, следовательно, эдс вторичной обмотки, имеющей большое число витков, достигает величины, опасной для целостности изоляции этой обмотки и для обслуживающего персонала. Поэтому при выключении измерительных приборов из вторичной обмотки трансформатора тока эту обмотку необходимо замкнуть накоротко. Включение большого числа измерительных приборов во вторичную обмотку трансформатора тока снижает точность измерения. Конструкции трансформаторов тока в зависимости от назначения чрезвычайно разнообразны и делятся на стационарные и переносные. Схема измерительных трансформаторов: a — напряжения, б — тока

При работе измерительных трансформаторов напряжения и тока возможен пробой изоляции их первичных обмоток и, как следствие пробоя, электрическое соединение первичной обмотки с сердечником или со вторичной обмоткой. Для безопасности обслуживания сердечники и вторичные обмотки измерительных трансформаторов заземляются. Условные обозначения измерительных трансформаторов показаны на рисунке.

Асинхронные машины.

Асинхронная машина — это электрическая машина переменного тока, частота вращения ротора которой не равна (в двигательном режиме меньше) частоте вращения магнитного поля, создаваемого током обмотки статора.

В ряде стран к асинхронным машинам причисляют также коллекторные машины. Второе название асинхронных машин — индукционные вследствие того, что ток в обмотке ротора индуцируется вращающимся полем статора. Асинхронные машины сегодня составляют большую часть электрических машин. В основном они применяются в качестве электродвигателей и являются основными преобразователями электрической энергии в механическую.

Достоинства:

1. Лёгкость в изготовлении.

2. Отсутствие механического контакта со статической частью машины.

Недостатки:

1. Небольшой пусковой момент.

2. Значительный пусковой ток.

Машины постоянного тока.

Машина постоянного тока — электрическая машина, предназначенная для преобразования механической энергии в электрическую постоянного тока (генератор) или для обратного преобразования (двигатель). Машина постоянного токаобратима.

Машина постоянного тока образуется из синхронной обращённой конструкции, если её якорь снабдить коллектором, который в генераторном режиме играет роль выпрямителя, а в двигательном — преобразователя частоты. Благодаря наличию коллектора по обмотке якоря проходит переменный ток, а во внешней цепи, связанной с якорем, — постоянный.

Машина постоянного тока

Различают следующие виды машин постоянного тока:

По наличию коммутации:

· с коммутацией (обычные);

· без коммутации (униполярный генератор и униполярный электродвигатель);

· по типу переключателей тока:

· с коллекторными переключателями тока (с щёточно-коллекторным переключателем);

· с бесколлекторными переключателями тока (с электронным переключателем (вентильный электродвигатель)).

По мощности:

· микромашины — до 500Вт;

· малой мощности — 0,5-10 кВт;

· средней мощности — 10-200 кВт;

· большой мощности — более 200 кВт.

в зависимости от частоты вращения:

· тихоходные — до 300 об./мин.;

· средней быстроходности — 300—1500 об./мин.;

· быстроходные — 1500-6000 об./мин.;

· сверхбыстроходные — более 6000 об./мин.

по расположению вала:

Принцип действия

Машина постоянного тока может работать в двух режимах: двигательном и генераторном, в зависимости от того, какую энергию к ней подвести — если электрическую, то электрическая машина будет работать в режиме электродвигателя, а если механическую — то будет работать в режиме генератора. Однако электрические машины, как правило предназначены, заводом изготовителем, для одного определенного режима работы — или в режиме генератора, или электродвигателя.

Электродвигатель

Электродвигатели постоянного тока стоят почти на каждом автомобиле, это стартер, электропривод стеклоочистителя, вентилятор «печки» и др.

В роли индуктора выступает статор, на котором расположена обмотка. На неё подаётся постоянный ток, в результате чего вокруг неё создаётся постоянное магнитное поле. Обмотка ротора состоит из проводников, запитанных через коллектор. В результате на них действуют пары сил Ампера, которые вызывают вращающий момент. Направление сил определяется по правилу «буравчика». Однако этот вращающий момент способен повернуть ротор только на 180 градусов, после чего он остановится. Чтобы это предотвратить, используется щёточно-коллекторный узел, выполняющий роль переключателя полюсов и датчика положения ротора (ДПР).

Генератор

В генераторе индуктором также является статор, создающий постоянное магнитное поле между соответствующими полюсами. При вращении ротора, в проводниках обмотки якоря, перемещающихся в магнитном поле, по закону электромагнитной индукции наводится ЭДС, направление которой определяется по правилу правой руки. Переменная ЭДС обмотки якоря выпрямляется с помощью коллектора, через неподвижные щетки, посредством которых обмотка соединяется с внешней сетью.

Автомобильный генератор представляет собой генератор переменного трёхфазного тока с трёхфазным выпрямителем на шести диодах по схеме академика Ларионова.

Электрическая машина постоянного тока состоит из двух основных частей: неподвижной части ( индуктора) и вращающейся части (якоря с барабанной обмоткой).

На рис. 11.1 изображена конструктивная схема машины постоянного тока

Индуктор состоит из станины 1 цилиндрической формы, изготовленной из ферромагнитного материала, и полюсов с обмоткой возбуждения 2, закрепленных на станине. Обмотка возбуждения создает основной магнитный поток.

Магнитный поток может создаваться постоянными магнитами, укрепленными на станине.
Якорь состоит из следующих элементов: сердечника 3, обмотки 4, уложенной в пазы сердечника, коллектора 5. Рис. 11.1

Сердечник якоря для уменьшения потерь на вихревые точки набирается из изолированных друг от друга листов электротехнической стали.

Устройство и принцип работы трансформаторов

Трансформатор преобразует напряжение с помощью взаимоиндукции. И по сути эта делать простая, но очень эффективная. Это происходит благодаря переменному магнитному полю, которая связывает несколько катушек друг с другом. Трансформатор преобразует только переменные и импульсные токи.

Как работает трансформатор

Трансформатор работает за счет взаимоиндукции. Для начала разберем, что такое индукция.

Что такое индукция

Если по проводу пустить электрический ток, то возникнет магнитное поле.

Магнитное поле — неотъемлемая часть электрического. И в магнитном поле сохраняется энергия электрического.

У постоянных магнитов наличие магнитного поля объясняется направлением «доменов в одну сторону». Т.е. у каждого отдельно взятого атома есть свое маленькое магнитное поле. У постоянных магнитов эти маленькие магнитные поля направлены в одну сторону. Поэтому у постоянного магнита такое сильное магнитное поле.

И другие материалы можно намагнитить, т.е. сделать так, чтобы магнитные поля были направлены в одну сторону. Так получится «искусственно созданный» магнит.

Кстати, среди ремонтников очень популярен магнит, который намагничивает и размагничивает отвертки. Таким отвертками удобно пользоваться, поскольку маленькие болтики и винтики останутся на отвертке и не упадут в случае неосторожного движения.

А индуктивность — это способность материала накапливать магнитное поле, когда по этому материалу течет электрический ток.

Чем больше материал может создать магнитное поле, тем выше его индуктивность.

Магнитное поле можно увеличить, если сделать катушку.

Достаточно взять проволоку, намотать ее на каркас. И магнитные поля витков будут складываться.

Это и есть катушка индуктивности.

Если мы подаем на катушку постоянный ток, то и магнитное поле будет постоянным. Оно не будет меняться. А что если отключить катушку от источника? Тогда наступит явление самоиндукции. Так как ток уменьшается, то магнитное поле больше нечем поддерживать. И вся так энергия, которая была в магнитном поле, переходит в электрическую.

Изменение магнитного поля создает электрическое поле.

Увеличение индуктивности сердечником

А как увеличить индуктивность? Только с помощью количества витков и диаметром провода? На индуктивность еще влияет окружающая среда. Воздух — не самый лучший материал для накопления или передачи магнитного поля. У него низкая магнитная проницаемость. Тем более, при изменении плотности и температуры воздуха, это значение меняется. Поэтому, для увеличения индуктивности используют ферромагнетики. К ним относят железо, никель, кобальт и др.

Если сделать сердечник в центре катушки из таких материалов, то можно многократно повысить индуктивность катушки.

Из ферромагнетиков делают сердечники (магнитопроводы). В основном используют электротехническую сталь, которую специально делают для этих целей.

Кстати, теперь намного проще регулировать индуктивность с сердечником. Достаточно плавно передвигать сердечник внутри катушки, и индуктивность будет плавно меняться. Это удобнее, чем двигать витки друг от друга.

Взаимоиндукция и принцип передачи тока

Раз можно накопить энергию в катушке за счет магнитного поля, то можно передать эту энергию в другую катушку.

Допустим, есть две одинаковые катушки индуктивности. Одна подключена к питанию, другая нет.

При подключении питания, у первой катушки возникнет магнитное поле. И если приблизить вторую катушку к первой, у второй катушки индуцируется ЭДС за счет магнитного поля первой.

Но ЭДС второй катушки будет не долгим явлением. Если на первую катушку подается постоянное напряжение, то и магнитное поле будет постоянным.

А электрический ток возникает только при переменном магнитное поле. Поэтому, ток во второй катушке сразу исчезнет, как только стабилизируется магнитное поле.

Если поменяем полярность на первой катушке, то и изменится ее магнитное поле. А это значит, что оно будет изменяться и во второй катушке. Это снова индуцирует ток во второй катушке, но не надолго.

Чтобы непрерывно можно было передать ток от первой катушки ко второй, нужен переменный источник тока. Переменный ток создает переменное магнитное поле. А переменное магнитное поле проницая проводник создает в нем переменный наведенный ток.

Такое явление называют взаимоиндукцией. Когда за счет индуктивности ток из одной части цепи можно передать в другую используя электромагнитное поле.

Многие путают электромагнитную индукцию и взаимоиндукцию. Но это разные явления, хоть и принцип действия во многом схож.

Кроме переменного тока можно использовать и импульсный ток, в котором плюс и минус не меняются местами. Главное выполнять правило — ток должен менять свое значение. И тогда будет переменное магнитное поле.

Кстати, когда работают блоки питания и светильники, издаваемый гул от них — это звук от катушек или их сердечников. Это из-за индукции. Магнитное поле из-за разного направления в катушках частично сдвигает витки и сердечники, отсюда и появляется тот самый звон. Это касается и электродвигателей. Поэтому такие детали заливают смолой или компаундом, чтобы уменьшить издаваемый звук.

Устройство трансформатора

А если катушки будут разными? Тогда можно преобразовать напряжение из одной величины в другую. Так и работает трансформатор. Трансформатор преобразует напряжение с первичной обмотки в напряжение другой величины на вторичной обмотке.

Трансформатор работает только с переменным, импульсным или любым другим током, у которого изменяется значение со временем.

Трансформатор преобразует ток и напряжение, но он не позволяет увеличить мощность. Даже наоборот, из-за нагрева он немного забирает мощность. И не смотря на это, его КПД может доходить вплоть до 99%.

Классический трансформатор

Разберем устройство классического трансформатора.

Основная его функция — это снижение или повышение напряжения для блока питания. Работает за счет сетевого напряжения и низкой частоты (от 50 Гц). Частота переменного тока важна для расчетов.

Классический трансформатор состоит из первичной и вторичной обмотки, а также сердечника (магнитопровода).

На первичную обмотку подается то напряжение, которое нужно преобразовать. А со вторичной обмотки снимают то напряжение, которое получилось за счет взаимоиндукции. Сердечник увеличивает магнитный поток.

Как же происходит преобразование? Все просто. Можно рассчитать индуктивность первичной и вторичной обмотки. Если нужно низкое напряжение, то вторичная обмотка имеет меньше витков, чем первичная. Раз первичная работает за счет сетевого напряжения, то и рассчитывается на 220 В с небольшим запасом из-за колебаний сети.

Напряжение на вторичной обмотке сдвинуто по фазе относительно первичной. Это связано с явлением взаимоиндукции. На графике показана примерная разница по синусоиде.

Трансформаторы могут быть источниками фазовых искажений. Они изменяют сигналы по фазе из-за индуктивности, как показано на графике выше.

На принципиальных схемах классический трансформатор обозначается двумя катушками с сердечником.

Соответственно, если у трансформатора несколько вторичных обмоток, то и количество катушек на схеме будет другим.

Количество обмоток на трансформаторе может быть любым. Могут быть и несколько первичных и вторичных обмоток. А еще есть трансформаторы с общей точкой для двуполярного питания.

Кстати, если вы думаете, что у трансформатора нет сторон, как у диодов или транзисторов, то вы ошибаетесь. У трансформатора тоже есть начало обмотки и конец обмотки. На принципиальных схемах обозначение начала обмотки обозначается точкой и цифрами.

Зачем это надо? Дело в том, что магнитная индукция имеет свое направление, и на этом заложен весь принцип работы схемы. Если подключить обмотку не так, как показано на схеме, то вся схема перестанет работать как изначально задумывалось. Еще как пример можно привести трёхфазные электродвигатели. У них и вовсе для правильной работы важно знать начало и конец обмотки.

Коэффициент трансформации

У трансформаторов есть такое понятие, как коэффициент трансформации. Это отношение его входных и выходных характеристик (отношение количества витков первичной обмотки к вторичной).

Например, если трансформатор понижающий, с 220 В до 12 В, то его коэффициент больше единицы, то есть К<1. А если понижающий, то наоборот К>1. У разделительного коэффициент равен 1.

От чего зависит мощность трансформатора

При расчете учитываются следующие параметры:

• Размеры магнитопровода (сердечника);
• Количество витков;
• Сечение провода;
• Количество обмоток;
• Частота работы.

И все эти значения меняются в зависимости от расчетной мощности и требуемых параметров.

Типы классических трансформаторов

Классические трансформаторы по типу магнитопровода и расположению катушек разделяются на три основных вида:

Броневые чаще всего состоят из Е-пластин (или Ш, как многие называют), которые изолируются друг от друга лаком. В этом типе катушки заключены внутри сердечника как под броней. Поэтому они так и называются.

А еще сердечник может быть ленточным, но расположение катушек от этого не меняется.

Однако в плане эффективности преобразования мощности — это не самый лучший вариант. Магнитный поток получается неравномерным. Да и броневой трансформатор более уязвим к наводкам и помехам извне. Но зато у такого типа есть неоспоримое преимущество. Катушка наматывается достаточно просто, а сборка магнитопровода не составляет особого труда.

Такие трансформаторы чаще всего применяются в мелкогабаритной бытовой технике. Например, их можно часто встретить в мощных звуковых колонках от компьютеров.

Стержневые отличаются особенностями расположения катушек и конструкцией магнитопровода. Такой тип трансформаторов еще называют П-образным. Это связано с тем, что конструктивно сердечник такого трансформатора ленточный, и он собирается из узкой ленты электротехнической стали. И чтобы установить катушки в сердечник, его делают из двух форм в виде буквы П.

После установки двух катушек на первую часть сердечника, вторая часть замыкает ее при окончательной сборке.

Этот тип противоположность броневому. У такого трансформатора обмотки находятся снаружи, а у броневого наоборот, внутри.

Тороидальные трансформаторы являются самыми эффективными, и в тоже время самыми сложными в изготовлении. Сложности изготовления заключаются в том, что сердечник имеет форму тора. Он замкнут, и поместить катушки в сердечник так просто как в стержневых и броневых не получится.

Можно и разъединить трансформаторное железо на две полукруглые части (как П-образный трансформатор), но обмотку не получится намотать. Она будет не такая плотная и ровная.

Поэтому наматывают витки сразу на сердечник. А это намного дольше, да и автоматизировать такой процесс сложнее. Соответственно, и цена на такой трансформатор будет выше.

Режимы работы трансформаторов

Есть три основных режима:
1. Режим холостого хода. Первичная обмотка подключена к сети, но вторичная обмотка не подключена к нагрузке.

2. Режим нагрузки. Это рабочий режим. Первичная обмотка преобразует сетевое напряжение, а вторичная принимает его и подает в нагрузку.

3. Режим короткого замыкания. Вторичная обмотка находится в коротком замыкании. Это аварийный режим для большинства трансформаторов. В этой ситуации он может быстро нагреться и выйти из строя.

Все режимы и их критические параметры также зависят и от типа трансформатора. Например, для трансформатора тока, холостой режим является аварийным.

Импульсные трансформаторы

У импульсных трансформаторов другой тип действия. Они преобразуют напряжение до высоких частот с помощью схемы управления. Конечно из-за этого усложняется схема работы, но это позволяет накапливать большое количество энергии в катушках. Большое преимущество перед классическим трансформаторов — это компактность. Если классический трансформатор на 100 Вт будет большим, то импульсный в десятки раз меньше.

Из недостатков импульсных блоков питания — это наличие импульсных помех. Но и эти помехи удается сглаживать. Поэтому, все блоки питания в компьютерах, ноутбуках и зарядных устройствах чаще всего сделаны на импульсных трансформаторах.

Еще импульсные трансформаторы питают лампы подсветки в мониторах, которые подсвечивают матрицу. Это касается TFT мониторов.

Отличия импульсных трансформаторов от классических

Тезисно можно выделить несколько различий:

• Частота работы;
• Состав сердечника;
• Размеры;
• Схема работы;
• Стоимость.

А еще, как правило, у импульсных трансформаторов больше обмоток, чем у классических.

Почему сердечник не делают сплошным

Сердечники (магнитопроводы) делают из железных пластин потому, что во время работы появляются токи Фуко. Их называют еще вихревыми токами. Эти токи появляются от наводок обмоток в сердечнике. В итоге сердечник может перегреться, и даже расплавить катушки.

Поэтому, для трансформаторов низкой частоты делают сердечники из изолированных друг от друга пластин.

Пластины могут быть покрыты лаком, или изолированы бумагой между собой. Это уменьшает короткие замыкания в пластинах.

Что делает трансформатор

У трансформатора много полезных и важных функций:

• Передает электричество на расстояние. Он способен повышать переменное напряжение. Это помогает передавать переменный ток на большие расстояния. Так как у проводов тоже есть сопротивление, от источника тока требуется высокое напряжение, чтобы преодолеть сопротивление проводов. Поэтому, трансформаторы незаменимы в электросетях, где они повышают напряжение до десятки тысяч вольт. Еще возле электростанций, которые вырабатывают электрический ток, стоят распределительные трансформаторы. Они повышают напряжение для передачи их потребителям. А возле потребителей стоит понижающий трансформатор, который уменьшает напряжение до 220 В 50 Гц.

• Питает электронику. Трансформатор — это часть блока питания. Он понижает входное сетевое напряжение, которое затем выпрямляется диодным мостом, фильтруется и подается на плату. По сути, он используется практически в любом блоке питания и преобразователе.

• Питает радиолампы и электронно-лучевые трубки. Для радиоламп нужен большой спектр напряжений. Это и 12 В и 300 В и др.

• Для этих целей и делают трансформаторы, которые понижают и повышают сетевое напряжение. Это делается за счет разных обмоток на одном сердечнике. Разновидностью ламп являются электронно-лучевые трубки (ЭЛТ). Они используются в электронных микроскопах, где с помощью пучка электронов можно получить детальные изображения микроскопических поверхностей. Для них нужны высокие напряжения, порядка нескольких десятков тысяч киловольт. Это нужно для того, чтобы в вакуумной трубке можно было разогнать пучок электронов до больших скоростей. Электрон в вакууме может повышать скорость своего передвижения за счет повышения напряжения. И здесь, кстати, используется импульсный трансформатор. Он повышает напряжение за счет работы ШИМ (широтно-импульсной модуляции). Такие трансформаторы называются строчными (или развертки).

Это название неспроста, так как такой трансформатор выполняет функцию строчной развертки. По сути кинескоп — это и есть электронно-лучевая трубка. Поэтому, для работы телевизоров, где используется кинескоп, нужен строчный трансформатор.

• Согласует сопротивления. В усилителях звука согласование источника и потребителя играет важную роль. Поэтому, есть согласующие трансформаторы, которые позволяют передать максимум мощности в нагрузку. Если бы не было такого трансформатора, то лаповые усилители, которые были рассчитаны на 100 Вт, выдавали бы менее 50 Вт в нагрузку.

Например, выход усилителя 2 кОм, а трансформатор согласует сопротивление и понижает напряжение для щадящей работы динамиков. А на его вторичной обмотке сопротивление всего несколько десятков Ом.

• Для безопасности. Трансформатор создает гальваническую развязку между сетью и блоком питания. Это последний рубеж безопасности в блоке питания, если что-то пойдет не так. Будет время для срабатывания предохранителя. Или же катушки и магнитопровод расплавятся, но потребителю не дадут сетевую нагрузку. Он физически не связан с сетью 220 В. Связь есть только с помощью магнитного поля (взаимоиндукции). И если трансформатор рассчитан на 100 Вт, то он сможет выдать только 100 Вт.

Поэтому, потребитель будет защищен от опасных высоких токов. Именно из-за этого бестрансформаторные блоки питания считаются опасными.

• Деталь оружия. В электрошокерах используются высокие напряжения. И их помогает форматировать высоковольтный трансформатор. А еще он используется в некоторых схемах Гаусс пушки.

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.

-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.

Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.

Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

• Коррозия и наличие ржавчины на сердечнике;
• Перегрев и нарушение изоляции;
• Межвитковое короткое замыкание;
• Деформация корпуса, обмоток и сердечника
• Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.

Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Трансформаторы много где используются. Их конструкция разная и для каждой задачи она по-своему уникальна.

Интересные факты про трансформаторы

Трансформатор — это самый эффективный преобразователь. Его КПД (коэффициент полезного действия) может доходить до 99% (силовые трансформаторы). А вот у ДВС (двигатель внутреннего сгорания), КПД обычно не выше 30%.

Самый эффективный, но в тоже время и самый сложный в изготовлении — это тороидальный трансформатор. Он эффективен благодаря расположению катушек и магнитопроводу. Это усложняет процесс изготовления, особенно в промышленных масштабах.
