Что такое водяной насос

Виды насосов: типы, классификация, назначение принцип действия

Водяные насосы – это специальные устройства, которые могут выполнять различные функции. В быту водяные насосы могут использоваться для циркуляции воды в бассейне, подъема воды из колодцев или скважин, для повышения давления воды в кранах, других целей по транспортировке жидкостей.

Работа водяного насоса обеспечивается за счет двух видов энергий – потенциальной и кинетической. Классифицируют насосы по ряду характеристик. Каждая модель имеет свои технические параметры, определяющие сферу применения гидравлического устройства. Ключевыми отличиями водяных насосов считают:

• мощность агрегата;
• коэффициент полезного действия, определяющий эффективность оборудования при перекачке жидкости;
• напор и давление, которые обозначают возможности водяного насоса;
• производительность;
• материал и сфера применения.

В данном обзоре рассмотрим основные виды насосов, принцип их действия, преимущества и недостатки, определим критерии выбора.

Центробежные виды насосов

Представляют собой любой насос, который создает поток или повышает давление жидкости, за счет чего производится ее перекачка из одного пункта к другому. Центробежный насос считается одним из наиболее популярных видов, и используется в 95% бытовых и промышленных решений.

К плюсам такого насоса относят невысокую стоимость обслуживания, простоту эксплуатации, универсальность. Принцип перекачки жидкости центробежным насосом можно объяснить следующей схемой:

• внутри корпуса насоса находится рабочее колесо, представляющее собой ряд изогнутых лопастей;

• лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость, обеспечивая достаточную силу;
• он создает центробежную силу к частицам воды и вытесняет жидкость из источника.

Центробежные водяные насосы имеют разные рабочие колеса в зависимости от сферы их применения. Выделяют три основных типа:

• закрытый — закрывает лопатки с обоих концов кожухом и является наиболее эффективным;
• полуоткрытый;
• открытый.

Полуоткрытые и открытые центробежные насосы применяются для вязких жидкостей и с примесями. Рабочее колесо центробежного насоса всегда должно быть погружено в воду. Главной причиной низкой эффективности в таких насосах будет попадание воздуха в двигатель. Из-за попадания воздуха насос будет работать медленнее, перекачивать водяные насосы воздухом становится труднее, чем жидкостью. Насос перестанет вытеснять воду под давлением. Для устранения этой проблемы нужно будет удалить воздух из системы.

Конструкция центробежного насоса включает три важных элемента: электродвигателя, насоса для физического перекачивания воды, механизма для включения и выключения насоса. При выборе центробежного насоса обязательно определяют его необходимую мощность. Она должна быть достаточной для выполнения конкретной задачи. Поскольку жидкость считается достаточно тяжелым материалом, для ее перекачки, например, на высоту, потребуется большая мощность.

Если технические характеристики центробежного насоса не будут соответствовать поставленной задаче, крыльчатка будет вращаться, разбрызгивая жидкость, но практически не перемещая. Также между вращающимся диском и корпусом останется небольшой зазор, который будет служить утечке жидкости. Из-за этого существенно снижается эффективность работы насоса. Для выполнения более сложных задач по транспортировке жидкостей могут понадобиться поршневые или диафрагменные насосы.

Центробежные насосы создают поток, используя одно из трех действий: радиальный, смешанный поток и осевой. Насосы с радиальным потоком представляют собой центробежные насосы, в которых давление создается полностью за счет центробежной силы. В насосах со смешанным потоком давление создается частично за счет центробежной силы и частично за счет подъема лопастей рабочего колеса. Модели с осевым потоком создают давление за счет выталкивания или подъема лопастей рабочего колеса.

Погружные насосы как разновидность центробежных

Если нужно выкачать воду из глубины, может понадобиться центробежный погружной насос. Он устанавливается на глубине водяного источника для выталкивания воды по напорной трубе.

Погружные насосы представляют собой высокие цилиндрические агрегаты, преимущественно изготовленные их нержавеющей стали. Погружной насос нельзя назвать слишком мощным, поскольку он имеет небольшой диаметр из-за необходимости погружения устройства. При необходимости для достижения поставленной цели могут использовать несколько погружных насосов – многоступенчатые системы. Между собой такие насосы обязательно крепятся. За счет этого увеличивают давление воды. Необходимое давление воды зависит от глубины погружения насоса. Многоступенчатые погружные насосы позволяют перекачивать воду из скважин до 150 метров.

Струйные типы насосов

Предназначены для работы со всеми типами жидкостей. Струйные насосы могут устанавливаться вертикально или горизонтально. В конструкции агрегатов предусмотрено несколько входов, которые используются для всасывания постоянного потока жидкости с использованием давления для создания подъемной силы. Давление на всасывании и скорости жидкости обеспечивают выталкивание жидкости из источника, транспортируя ее в конечную точку.

Струйный насос или инжектор объединяет в себе функции струйного и центробежного устройства. Конструктивно наличие части центробежного насоса в составе струйного специально разработана для работы в сочетании с инжектором. Сам инжектор увеличивает давление центробежного насоса примерно на 60 процентов, обеспечивая нужное давление. Струйные насосы превосходят центробежные именно благодаря своей способности повышать давление.

В зависимости от глубины скважины определяют принцип работы оборудования. Так, для использования в неглубокой скважине дна труба соединяется со входом скважины и проходит вниз в источник с жидкостью. Если же нужно выкачать воду из более глубокого источника, нужно два канала для воды. Один используется для вытеснения воды, второй – для промывочной воды. Струйные насосы для глубоких скважин бывают однотрубные и двухтрубные.

Для работы всех струйных насосов действует универсальное правило: должен быть обратный клапан внизу всасывающей трубы. Такая система исключает попадание воды обратно в колодец при выключенном положении оборудования. Многие струйные насосы являются самовсасывающими, поэтому способны поддерживать достаточный уровень вакуума для всасывания жидкости.

При выборе струйного насоса обязательно учитывается тип перекачиваемой жидкости. От него зависит скорость потока. Например, в скважинах с примесями твердых частиц лучше применять агрегат с кольцевым соплом. Струйные насосы могут быть изготовлены из высокопрочных видов пластика, стали, нержавеющей стали. Если вы выбираете материалы, поддающиеся коррозии, обязательно нужно обеспечить антикоррозийную защиту.

Поршневые водяные насосы

Поршневые гидравлические насосы применяются в различных целях, для перекачивания воды различных масштабов. Каждый тип поршневого насоса выполняет свою функцию и используется для конкретных задач. Поршневой насос – это оборудование, которое работает по принципу прямого вытеснения жидкости. Такой насос способен создавать высокое давление, способствующее перемещению воды. Он приводится в действие механизмом гидравлического привода. При включении поршневого насоса жидкость перемещается по цилиндрической камере. Для уплотнения по диаметру используют специальную насадку для поршневого штока.

Поршневые насосы преимущественно используют при необходимости обеспечить высокий расход жидкости при низком давлении. За счет этого жидкость откачивается с высокой скоростью при несущественных усилиях. На рынке можно найти модификации поршневых насосов, каждый из которых работает по своему принципу.

Выделяют несколько типов поршневых насосов:

• осевые – это насосы, которые проталкивают жидкость по спирали вдоль оси. Их еще называют аксиально-поршневыми конструкциями. Главное преимущество таких насосов в работоспособности при высоких температурах. Такие насосы применяют для промышленных целей и масштабных задач по выкачке жидкостей из водоемов, в производстве;
• линейные – разновидность эффективных поршневых насосов, которые наиболее подходят для управления большими потоками жидкости. Они предназначены для повышения давления воды. Они не отличаются высокой скоростью вращения, но способны создавать достаточное давление для использования в различных целях;
• с изгибной осью – работают за счет изгиба блока цилиндров вокруг своей оси. Отличаются высокой гибкостью. Конструкция таких видов насосов позволяет им вращаться с большей скоростью, чем линейные поршневые насосы;
• радиальные – работают за счет выталкивания жидкости из системы. Они способны распределять энергию по системе, создавая высокое давление. Радиальные насосы считаются надежными и высокоэффективными моделями поршневых насосов;
• плунжерные — насос прямого вытеснения с цилиндрической формой. Вырабатывается энергия за счет выталкивания жидкости по возвратно-поступательному движению плунжера. Такие насосы стоят на порядок дороже своих аналогов. Это объясняется высокой надежностью агрегата. Благодаря своей прочности и особенностям конструкции плунжерные водяные насосы прослужат длительное время без необходимости ремонта и обслуживания. Поршневые насосы чаще всего применяют в случаях, когда нужно обеспечить высокое давление.

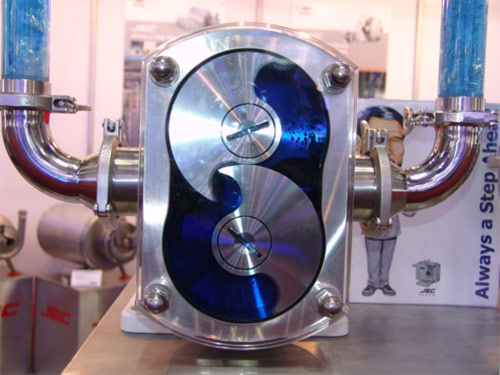

Роторные насосы

Это типы водяных насосов, которые отличаются от других типов отсутствием клапана. Перекачивание воды происходит за счет ее выталкивания под давлением. Основным рабочим механизмом в конструкции считается ротор. При движении ротор меняет объем замкнутого пространства. В таком положении элемента жидкость выталкивается.

Роторные водяные насосы работают с минимальным уровнем шума и без вибраций, поэтому пользуются спросом для решения бытовых задач. Конструкцией роторного насоса предусмотрена возможность обратной подачи жидкости. Роторный насос способен выкачивать жидкости любой плотности и вязкости. Такие модели имеются высокий коэффициент полезного действия.

Роторный насос по своим свойствам превосходит центробежный при определенных условиях эксплуатации. При выборе эффективного насоса стоит обратить внимание на диаграмму диапазона и характеристики конкретной модели. Современные модели роторных насосов отличаются надежностью и улучшенным рабочим диапазоном. Их часто используют в среде с ограниченным доступом к энергопотреблению. В таких условиях они демонстрируют максимальную эффективность.

Конструкция роторного насоса включает несколько элементов:

• насосную полость с элементами, которые проводятся в действие приводным валом. Это вращательное движение является отличительной чертой роторных агрегатов;
• всасывающий патрубок. Через него вращающиеся элементы насоса втягивают жидкость.

Насосные элементы характеризуются плотно прилегающими рабочими зазорами. Такие насосы не нуждаются в отдельных впускных или выпускных клапанах. Объем перекачиваемой жидкости или смещение определяются ротором и насосной полостью.

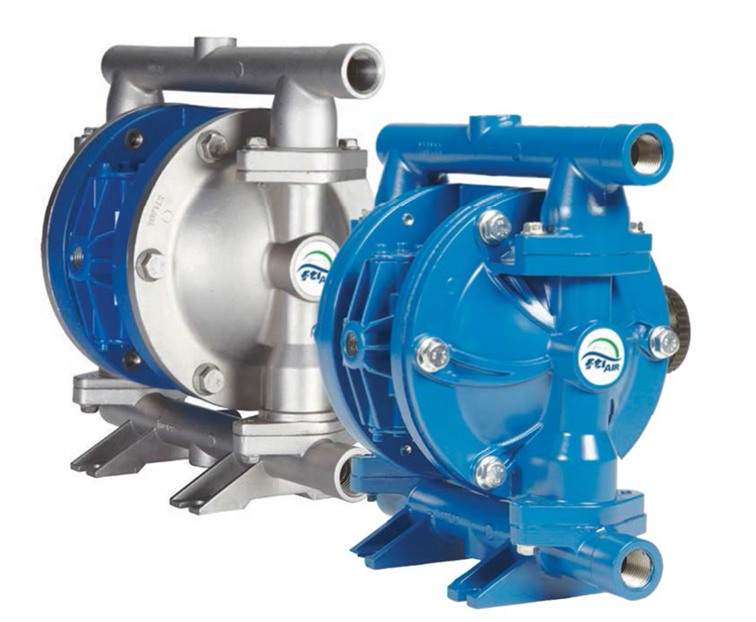

Мембранные насосы

Такой вид насосов появился на рынке относительно недавно. Мембранные насосы используют для перекачивания жидкостей разной степени вязкости. Они способны работать с газообразной средой благодаря своим конструктивным особенностям. Встроенная мембрана или диафрагма обеспечивает поступление и обратное движение жидкости, что приводит к изменению объема камеры.

Диафрагмы приводятся в действие качающимся поршнем или плунжером через гидравлическую жидкость. Во время обратного движения поршня жидкость поступает в камеру насоса через открытый всасывающий клапан. Движение поршня или плунжера вперед активизирует диафрагму.

В мембранных моделях часто используют двушланговый насос. Это герметичный, выкачивающий насос с уплотнителем по диаметру со стороны гидравлического привода. Шланговые диафрагмы располагаются друг в друге. Жидкость поступает в насос по линейному пути. За счет герметичности диафрагм жидкость касается только шланги-диафрагмы и обратных клапанов.

Выделяют несколько преимуществ мембранных насосов:

• простая конструкция с минимальным количеством элементов;
• повышенная безопасность;
• изобилие материалов насосов;
• низкие расходы энергии;
• максимально контролируемый поток жидкости через насос;
• тихий режим работы без вибрации;
• компактные размеры;
• относительно невысокая стоимость;
• надежность и длительная эксплуатация;
• простота замены деталей;
• универсальность, поскольку могут использоваться в любой среде.

Классификация по типу установки — погружные или поверхностные насосы

Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.

Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.

Конструкция погружного насоса имеет определенные особенности:

• оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
• двигатель и корпус турбины соединены между собой;
• механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.

Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.

Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования. Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.

Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.

Погружные насосы устанавливают в следующих местах:

• глубокие колодцы;
• подвальные помещения с рисками затопления;
• в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
• в местах с ограниченным пространством;
• сельскохозяйственные постройки;
• трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.

Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.

В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости. В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.

Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.

Классификация поверхностных насосов

Поверхностные насосы располагаются не в источник воды, а вблизи него. Такие насосы не предназначены для погружения в жидкости, поэтому имеют конструктивные отличия. Поверхностные насосы бывают:

• самовсасывающими – это разновидность оборудования, в конструкции которого предусмотрена системы втягивания воды. Такие насосы устанавливают в системах полива, выкачивания воды из водоемов, решения бытовых задач. Допустимо незначительное загрязнение источника;
• автоматическими – упрощенная система управления насосом за счет встроенной автоматической системы. Такой насос не требует дополнительного ухода. В нем предусмотрено автоматическое отключение агрегата в случае неблагоприятных факторов. Например, насос выключится, если в сети будут скачки напряжения, повысится температура воды, будет прослеживаться маловодие в источнике;
• насосными станциями – это особенная конструкция с резиновой грушей внутри защитного корпуса. Именно в грушу поступает перекачиваемая вода. Встроенный датчик регулирует на перепады давления. При предельных значениях давления датчик блокирует поступление воды.

Какие бывают насосы по типу перекачиваемой жидкости?

Насосы применяются строго по типу перекачиваемой жидкости. Перед покупкой и установкой агрегата нужно обязательно убедиться, что он сможет выкачивать данную жидкость. Условно насосы делят на три основных типа:

• для питьевой или чистой воды. Такие устройства не смогут перекачивать загрязненную воду с вкраплениями твердых частиц. Предельное значение твердых частиц в жидкости – 150 грамм. В противном случае установка насоса для перекачивания такого типа воды обернется выходом из строя оборудования;
• для жидкостей средней загрязненности. Для этого понятия применяют нормы примесей на кубометр – до 200 грамм твердых частиц;
• специальные насосы для грязной воды. Устанавливаются для водоемов с примесями твердых частиц от 200 грамм на кубометр.

Вывод: использование разных типов насосов

При установке насосного оборудования важно правильно определить тип насоса под конкретные задачи. Важно исходить от назначения насоса, его технических характеристик и возможностей. Также обязательно уточните, для какого типа жидкости предназначен агрегат. Только при правильном подходе вы сможете подобрать оптимальное оборудование с длительным эксплуатационным сроком, которое будет выполнять поставленные функции.

Водяной насос. Виды и работа. Устройство и применение. Как выбрать

Если в загородном доме нет централизованного водоснабжения, то одним из первых устройств, которое понадобится, является водяной насос. В зависимости от назначения указанного оборудования, он сможет снабжать дом питьевой водой или использоваться для полива огорода, проведения осушительных работ и других целей.

Виды водяных насосов

Есть много видов насосов, поэтому перед приобретением надо определиться, для каких целей будет использоваться водяной насос.

Условно можно разделить насосы на три вида:

1. Водяные. Такие насосы используются для подачи питьевой воды, поэтому дополнительно оборудуются системой очистки. Такую воду можно не только пить и готовить из нее пищу, но и использовать для принятия душа или полива огорода.
2. Дренажные. Этот вид применяется для перекачивания воды, в которой есть небольшие примеси мусора. Они могут подавать воду для полива участка прямо из пруда, речки или другого водоема. Основная их задача – откачка сточных вод, например, из подвала, бассейна и в других аналогичных случаях.
3. Фекальные. Такое оборудования является самым дорогим, оно предназначено для откачки жидкости из фекальных ям. По своей конструкции, такие насосы похожи на дренажное оборудование, но имеют большую функциональность.

Каждый вид указанного оборудования, в зависимости от своей конструкции, может быть поверхностным или погружным.

Поверхностный водяной насос

Если на участке есть неглубокий колодец или в водоеме чистая вода, то для ее подачи можно использовать поверхностный насос. Такие агрегаты находятся на поверхности воды, для этого они снабжаются специальным поплавком. Можно устанавливать такое оборудование и рядом с колодцем или водоемом. В зависимости от модели поверхностного насоса и от его мощности, глубина всасывания составляет 5-9 м. Дорогие поверхностные насосы, оснащенные эжектором, могут подавать воду на высоту до 30-40 м.

Такие насосы в свою очередь делятся на:

• Вихревые – перекачивание воды происходит вихреобразно под высоким давлением.

• Центробежные, они могут быть одно или многоступенчатыми, работает такое оборудование за счет центробежной силы и они надежнее вихревого типа.

• Самовсасывающие – перекачивают воду с воздухом.

• Жидкостно-кольцевые – кроме воды, могут перекачивать и такие жидкости как дизельное топливо.

• Портативно-переносные – это вид самовсасывающих насосов, они за счет своей конструкции, способны удалять из воды воздух.

Погружной водяной насос

Такое оборудование может использоваться для подачи воды с глубины, при этом неважно, она будет большой или нет. По своему назначению, эти насосы могут быть таких типов:

• Колодезные – они могут работать как частично, так и полностью погруженными в воду, имеют поплавковый выключатель, он отключает насос, когда уровень воды в колодце становится критическим.

• Скважинные – подают воду с большой глубины, с их помощью можно подавать жидкость с небольшими примесями земли или гравия.

• Дренажные – они применяются для откачки воды, имеющей незначительное загрязнение.

• Фекальные – используют для откачки канализационных стоков.

Когда будете выбирать водяной насос, учитывайте, что подача воды с глубины 1 м соответствует ее горизонтальному перемещению на расстояние 10 м.

Устройство

В зависимости от типа оборудования, будет отличаться и его устройство, но общий принцип у всех насосов одинаковый. В зависимости от типа оборудования, оно может перекачивать жидкость в вертикальном или горизонтальном направлении.

Это оборудование состоит из корпуса, в нем находится электрический мотор, а также рабочего элемента, подающего воду. Внутреннее устройство будет отличаться от того, каким способом происходит преобразование электрической энергии в кинетическую. Между собой насосы отличаются устройством рабочего элемента.

Лопастный или центробежный водяной насос имеет диск с лопастями. Лопасти имеют изгиб, который направлен в противоположную сторону вращения крыльчатки. Если рабочее колесо одно, то это одноступенчатая модель, а если их несколько, то многоступенчатая.

Вибрационные насосы в своем составе не имеют вращающихся деталей. В них есть поршень, который во время работы совершает возвратно-поступательные движения и за счет этого подается вода. В действие поршень приводится при помощи электромагнита, поэтому такие модели еще называют электромагнитными насосами.

Принцип действия насосов

Принцип работы будет отличаться от того, какой водяной насос используется:

• Центробежный насос. Это наиболее распространенное оборудование. Рабочее колесо зафиксировано на валу электродвигателя, которым оно и приводится в действие. Вода заполняет пространство между лопастями и когда рабочее колесо начинает движение, за счет центробежной силы, на входе создается пониженное, а на выходе повышенное давления и вода подается в выходной патрубок.
• Мембранные или вибрационные насосы. Мембрана разделяет внутреннюю часть на две половинки. В одну полость поступает вода. Когда начинает работать электромагнит, он приводит в действие мембрану, и она начинает изгибаться в обе стороны. За счет этого меняется давление, и вода подается в выходной парубок. Наличие обратного клапана не дает ей возможности вернуться назад.

Производительность будет выше у центробежных насосов, они также имеют большой срок службы, но стоимость вибрационного оборудования значительно меньше.

Область применения

В зависимости от типа выбранного оборудования, оно может использоваться для различных целей. Если необходимо подавать питьевую воду с неглубокого колодца или чистую воду из водоема для полива участка, то надо использовать поверхностный водяной насос.

При необходимости подачи воды из глубокой скважины или колодца, понадобится погружной скважинный насос. Чтобы поливать участок слегка загрязненной водой из пруда или для удаления воды с погреба, бассейна, необходимо использовать дренажные насосы. Они могут перекачивать воду, в которой есть незначительные включения твердых частиц.

Фекальные насосы применяются для очистки сточных ям и могут перекачивать воду, в которой есть твердые частички. По своему устройству они похожи на дренажное оборудование, но могут работать с более грязными жидкостями, что значительно расширяет область их применения.

Особенности выбора

Для совершения правильного выбора водяного насоса, в первую очередь надо смотреть на такую его характеристику, как производительность. Если в доме проживает семья, состоящая из 4 человек, то для снабжения его питьевой водой, будет достаточно оборудования производительностью 40 литров в минуту.

Кроме этого, большое значение имеет напор или высота подачи воды. Большинство бытовых насосов способны поднимать воду с глубины 5-9 м и подавать ее на высоту 10-15 м. Это важно, так как часто воду надо не только достать из-под земли, но и подать на 2-3 этаж. Все это влияет на давление, которое сможет создавать оборудование в системе. Для расчета давления в водопроводе, надо будет учитывать, как модель насоса и его параметры, так и уровень залегания воды, размер и рельеф участка, а также ваши потребности.

Кроме основных параметров, покупая водяной насос, надо учитывать следующее:

• Состояние и качество водовода, его диаметр, наличие клапанов, поворотников и тройников.
• Наличие контролера холостого хода, этот элемент останавливает работу насоса, когда нет воды.
• Наличие реле давления, которое позволяет контролировать напор в системе водоснабжения.
• Гидроаккумулятор, он не дает возможности перегружать насос и позволяет контролировать рабочее давление.
• Качество изготовления оборудования, так как только хорошая электроизоляция обеспечивает безопасное и длительное использование насоса.
• Насосы могут быть электрические и бензиновые, последние используются в местах, где нет доступа к электросети.
• Соответствие скважинного насоса диаметру скважины, он должен быть хотя бы на 10 мм меньше.
• Система охлаждения насоса, она может быть водяной или масляной, последняя надежнее, но стоимость такого оборудования будет выше.
• Число фаз, так как мощные насосы требуют подключения к трехфазной сети, а это возможно не на всех участках.
• Материал корпуса, чугунный корпус более тяжелый, но он гасит шум во время работы насоса, а нержавеющий или металлопластиковый легче, но более шумный.
• Возможность сервисного обслуживания в центрах, расположенных недалеко от места проживания.

Преимущества и недостатки

Преимущества центробежных насосов:

• Вода подается под непрерывным напором.
• Простое устройство.
• Недорогой ремонт.
• Простое обслуживание.
• Для них проще устанавливать автоматику.
• Надежность, поэтому такие насосы имеют большой срок службы.
• Доступная стоимость.

Среди недостатков это: вначале работы такого оборудования, его корпус надо заполнить водой, так как центробежной силы может быть недостаточно для засасывания жидкости.

Вихревые насосы имеют высокую всасывающую способность. Не боятся наличия в системе воздуха, имеют небольшой вес и размеры. Среди их недостатков, надо отметить быстрый износ деталей и сравнительно низкую эффективность.

Вибрационные насосы или их еще называют электромагнитные, они не имеют вращающихся деталей, поэтому могут подавать воду с твердыми примесями небольшого размера, это может быть песок, ил, они имеют невысокую стоимость. Главным недостатком такого оборудования является то, что оно постоянно вибрирует, поэтому часто выходит из строя. Для защиты от перепадов напряжения необходимо использовать стабилизатор.

Устройство и принцип работы водяного насоса

Обычно жители многоквартирных домов не думают о покупке водяных насосов, потому что в них нет необходимости. Стабильная подача воды исключает вариант слабого напора. Но для обитателей частных секторов этот вопрос приобретает другой смысл. Если в многоквартирных домах устройство насоса имеет свои особенности, и вода поступает по общему каналу водоснабжения, в частных домах с этой целью используются колодцы и вертикальные скважины.

Общие сведения

Чтобы понять принцип работы насоса и почему он устроен именно так, а не иначе, для начала надо определить, что такое автономное водоснабжение. Это сложная система с различным действием в зависимости от типа изделия. Она состоит из множества элементов и обеспечивает подачу воды под давлением. Ключевым элементом этой системы считается насос, разновидностей которого бесчисленное множество. Есть погружаемый, поверхностный. Из производителей преобладают:

• Китай;
• Россия;
• страны Европы.

Но эффективная работа обеспечивается, только если оборудование будет в комплекте с аккумулятором и автоматикой.

Насос всасывает воду из источника, например, колодца, набирает ее в специальную емкость, а потом подает ее под напором потребителю. Основная разница между насосами в характеристиках и габаритных данных. Важно подобрать это оборудование правильно, чтобы водоснабжение было обеспечено на должном уровне.

О подаче воды и ее напоре

Собираясь выбирать жидкостный насос, необходимо смотреть на его параметры. Все характеристики важны, но одно из ключевых — скорость подачи воды. Надо подсчитать, сколько кубометров воды владелец дома тратит в час, чтобы узнать, какой вариант подойдет.

Следующая, не менее важная характеристика — напор. Он указывает на то, с какой силой агрегат будет подавать воду. Этот параметр подсчитывают в соответствии с тем, насколько далеко расположен источник воды от дома. Напор теряется под влиянием высоты и развилок в трубопроводе, поэтому лучше при подсчетах предусмотреть небольшой запас.

В случае поиска модели для использования дома границы выбора сужаются. Существуют насосы глубинного и поверхностного типов. Первые используются для колодцев глубиной менее 10 метров. Их закрепляют на специальной платформе.

Вторые подходят для применения в скважинах и колодцах, глубина которых превышает 10 метров. Важно, как насос управляется. Проще всего будет тому, чей выбор падет на автоматическое управление.

Поверхностные и погружные виды

Поверхностный насос монтируют снаружи колодца. Со дна выводится труба и подходит к оборудованию, которое качает воду. Значительный плюс такой модели в том, что он прост в установке и в обслуживании. Благодаря этому в случае выхода его из строя не приходится прибегать к помощи специалистов.

Главные минусы этих насосов:

1. Малый запас мощности.
2. Применение вентилятора в качестве инструмента для охлаждения, тогда как погружные справляются с перегревом при помощи окружающей их воды.
3. Ограниченная функциональность.

Погружные модели подразделяются на ординарные и глубинные. Отличаются они максимальной глубиной погружения. Плюсы изделий погружного типа в простоте охлаждения и том, что они не замерзают зимой. Устройство водяного насоса такого типа, его ремонт и обслуживание довольно проблематичны, но частота, с которой приходится прибегать к их использованию, довольно низкая.

Центробежные и вибрационные

Для домашнего пользования больше подходят центробежные насосы, схема работы которых проще и эффективнее. В его конструкции присутствует вал, на котором находятся лопасти. При этом вся сила напора концентрируется на краях лопастей. Но для использования этого оборудования необходимо ставить фильтр, потому что оно недостаточно хорошо реагирует на загрязнения и теряет из-за них мощность.

Хорошо зная назначение и устройство центробежного насоса для воды, можно выбрать подходящую модель. Вы можете уточнить наличие дополнительных компонентов в конструкции у продавца.

Вибрационные не теряют эффективности из-за некачественной и загрязненной песком водой, но постоянные вибрации приводят к заиливанию источника. В итоге производительность данных приборов меньше, чем у вихревых.

Вариант управления

Автоматические модели можно использовать в течение долгого срока без вмешательства со стороны использующего. У них имеется множество датчиков:

• давления;
• сухого хода;
• защиты от короткого замыкания.

При появлении угрозы короткого замыкания, засорения или любой другой, способной привести оборудование к поломке, цепь управления отключает насос.

Модели ручного типа используются совсем по-другому. Строение их тоже отличается от прочих видов. Ремонт такому агрегату требуется гораздо чаще. Поэтому для бытового использования больше подходит автоматическое управление. Пусть оно стоит дороже, но со временем этот выбор окупается.

Модели «Грундфос»

Маловероятно, что найдется человек, который не слышал об изделиях этой компании. Сейчас это самый распространенный и крупный производитель такого оборудования, который поставляет погружные, вихревые, циркуляционные, дренажные и вибрационные модели. Покупатель, в свою очередь, получает большой выбор и может подобрать любой насос в зависимости от потребностей.

Вся техника от этого производителя оснащена множеством датчиков для защиты от поломок. В ассортименте присутствуют насосы всех типов мощности — как малой мощности для колодцев, так и более мощные, для шахтных скважин. Модели хорошего качества начиная от деталей и заканчивая самой сборкой.

Отзывы потребителей

Для выбора подходящего насоса требуется хорошо знать условия его использования и характеристики модели. Но не помешает изучить и то, что думают о них потребители. Проблема в том, что все производители нахваливают свои товары, но не каждый может похвастаться хорошими отзывами. У многих остается горький опыт в связи с выбранным товаром. Они могут поделиться им совершенно бесплатно.

Оборудование от китайского производителя покупать не стоит, потому что качество оставляет желать лучшего. Таково мнение пользователей. Зато покупатели сообщают, что с оборудованием от «Вило», главного поставщика из Европы, трудностей не будет. А насосы фирмы SAER ремонтируется в сервисных центрах долго и часто. Лучше искать золотую середину, когда сочетаются хорошие цена и качество.

Обзор отечественной продукции

Качеством отечественные производители похвастать не могут. В качестве примера может послужить «Зубр ЗНВП-300−25», называемый в народе «Родничок». Он прекрасно подходит для колодцев малой глубины — до 5 метров. Этот насос вибрационного типа может выдать 1400 л/ч под напором в 60 метров. Этого вполне хватает для домашнего пользования.

Другая простая модель от российского производителя — «Калибр НВТ-210/16». Он имеет сходные с предыдущей моделью характеристики, но демонстрирует малую производительность — 700 литров в час. 0,2 кВт — така у него мощность, этим объясняется небольшая производительность. Радует только цена: при перечисленных характеристиках она не превышает 1100 рублей. Это отличный выбор для тех, чей колодец малой глубины (не глубже 10 метров).

Оборудование от «Керхер» и «Вило»

Оборудование от немецкого производителя «Керхер» ценится во всем мире. Это хорошие насосы с отличной производительностью, долго работающие. Единственным недостатком выступает цена. К примеру, SPP 33 Inox 1.645−409 стоит 13 000 рублей.

Насосы от бренда «Вило», используемые в быту, практически универсальны. Цена ниже, чем у немецкого аналога, но качество идентичное. В этом убеждены миллионы пользователей такого оборудования, сообщения которых можно увидеть на тематических форумах и различных сайтах.

При выборе насоса важны такие характеристики, как напор, мощность, срок службы, качество. Лучше довериться хорошим отечественным товарам. Покупка европейского насоса обходится дороже, но не всегда он служит долго. Важно уделить внимание тому, как будет установлено оборудование и насколько хорошо оно будет обслуживаться.

Как работает насос для воды

Как подключить водяной насос приходится думать, как только его приобретаешь. Для этого есть инструкция,но просто для того, чтобы он правильно работал и качественно выполнял свои функции, надо знать, как он устроен и по каким принципам работает.
Сегодня мы и расскажем, как работает водяной насос. Видео в этой статье покажет работу этого агрегата и по фото вы сможете посмотреть разновидности.

Принцип работы водяного насоса

Схема подключения водяного насоса прилагается к каждому агрегату. Просто не понимая его принцип работы можно не правильно сделать установку.
Никто не говорит, что для правильного выполнения подключения надо полностью его изучать. Но просто зная принципы по которым он работает можно его применить и в других областях.

Схема водяного насоса погружного

Необходимые условия для эксплуатации насосов

Исходя из условий эксплуатации водяных насосов, их можно разделить на категории:

Всегда полностью погружаются в перекачиваемую жидкость и предназначены для постоянной перекачки. Такой насос как бы выталкивает воду наверх.

Являются более мобильными устройствами и могут применяться как переносные. В момент перекачки находятся на поверхности земли и их не нужно погружать в воду. Принцип работы: по подводящему трубопроводу жидкость поступает в насос, а после выбрасывается в напорный.

Промышленные и бытовые насосы

В первую очередь отличаются по своей производительности и моторесурсом, не будем на них заострять внимание.

Устройство насоса

Исходя из теории машиностроения, водяной насос является гидравлической машиной, которая предназначена для перекачивания воды либо вертикальным, либо горизонтальным образом.

Схема устройства центоробежного насоса

• Чтобы обеспечить движение воды в нужном для вас направлении, требуется передать жидкости определенную кинетическую энергию. Водяной электрический насос выполняет это условие и трансформирует электрическую энергию в кинетическую.
• Внутреннее устройство насосов может различаться и зависит это от того, каким способом происходит преобразование энергии. В этом то и заключается принцип работы устройств.
  Их можно подразделить на разные типы насосов, в зависимости от устройства рабочего элемента, которое влияет на водный поток.

Лопастные насосы и принцип их работы

Такие устройства влияют на перекачиваемую воду благодаря вращающемуся колесу:

• На его диске закрепляются специальные лопасти, изогнутые в противоположную сторону относительно направления его вращения. С вала электродвигателя вращательный момент передается на вал колеса.
• В процессе вращения колеса, между лопастями возникает центробежная сила и из рабочей камеры водный поток вытесняется, направляясь под напором в выходной трубопровод. Если насос обладает несколькими лопастными колесами, то такие модели являются многоступенчатыми.
• Благодаря различным конфигурациям рабочих колес, форма водяного потока внутри насоса может быть разной: центробежной, вихревой, самовсасывающейся.

Вибрационные (электромагнитные) насосы и принцип их работы.

Этот тип насосов с вибрационным принципом действия выделен в отдельную категорию:

• Такие устройства не имеют в своей конструкции никаких вращающихся элементов, в отличие от предыдущего варианта и принцип воздействия на воду заключается в возвратно-поступательных движениях рабочего поршня.
• Приводом для устройства является якорь электромагнита или другими словами вибратор. Когда на обмотки электромагнита передается переменное напряжение, то он притягивает якорь.
• Дважды за время синусоиды меняется полярность и в этот момент вибратор амортизирует и возвращается в начальную позицию. И так, в каждую секунду происходит сто возвратно поступательных движений. Эта поршневая вибрация передается жидкости и естественно, в воде начинаются сильные колебания.
• Возникает «избыточное» количество воды, которое выталкивается в специальный напорный патрубок через выходной клапан и так происходит и дальше — каждый «избыточный» поток сменяется новым, возникает непрерывный перенос воды. Данный принцип работы устройства сделал возможным отказаться от электродвигателя, чаще всего увесистого и не дешевого.

Внимание: Главной отрицательной стороной вибрационного насоса можно назвать очень высокий уровень вибрации. Такое устройство лучше использовать для колодцев, потому что, существует мнение, что вибрация настолько высока, что в скважинах маленького диаметра насос бьется о стенки.

Принцип верного выбора водяного насоса

Все перечисленные устройства имеют как плюсы, так и минусы. Важно правильно подобрать тип насоса, исходя из условий его эксплуатации.
Главными параметрами являются:

• Напор – от этого зависит высота бьющего потока воды;
• Подача – объем жидкости перекачиваемый за единицу времени (измеряется в количестве литров в минуту или в м3 за час);
• Мощность – потребляемая мощность (измеряется в кВт за час);
• Допустимый процент загрязнения воды.

Внимание: Для независимого водоснабжения из глубоких скважин (до 35-40 метров), рекомендуется использовать погружные насосы. Чаще всего они вибрационные, хотя существуют погружные модели центробежных насосов. Поверхностные же варианты бывают только лопастными.

• Исходя из особенности своей конструкции категория электромагнитных вибрационных насосов делает возможным поднятие воды на большую высоту. При этом центробежные и вихревые модификации не могут обеспечить большой объем подаваемой жидкости, и, наоборот, в случае высокой скорости перекачки, напор уступает по высоте.
• Приобретая насос, следует знать, что подвижные детали конструкции сильно подвержены влиянию взвешенных частиц и их максимально возможный размер – одна из главных характеристик устройства по перекачке воды.

Внимание: Самыми универсальными насосами считаются центробежные (лопастные). Их чаще всего используют как для водоснабжения в городах, так и для личного пользования.

Устройство водяного насоса вы теперь знаете и понимаете. Его установка делается своими руками и на это затрат нести не придется. Самое главное все сделать правильно.

Поверхностный насос водоснабжения частного дома – обзор популярных моделей

Поверхностный насос может качать воду из колодца, неглубокой скважины или водоема Живя в частном доме, о наличии воды для бытовых и технических нужд часто приходится заботиться самостоятельно, добывая её из открытого источника или колодца. В таких случаях, автоматизировать процесс подачи очень помогают насосы поверхностные водоснабжения.

Насосы для водоснабжения: какие характеристики учесть при выборе

С таким ассортиментом выбор насоса для водоснабжения не станет сложной задачей О водоснабжении загородного дома приходится думать ещё на этапе его строительства, так как вода требуется для многих строительных операций. yandex_partner_id = 147329; yandex_stat_id = 8; yandex_.

Устройство насосной станции водоснабжения: рассмотрим подробно

Одними из самых популярных у владельцев частных домов являются насосные станции водоснабжения Grundfos Как только городской житель решает переехать в свой дом или покупает дачу, он сталкивается с проблемой обеспечения своей семьи водой в привычном комфортном режиме. Не бегать с ведром к колодцу и не включать каждый раз насос в скважине, чтобы её добыть, вам позволит ст.

Подбираем насос для полива на даче

Садовый насос для полива позволит вам проводить время на даче с удовольствием Ни одному дачнику не придет в голову спросить, зачем нужны водяные насосы для полива. Потому что таскать воду из колодца или озера – это тяжкий труд и куча времени, оторванного от общения с семьей и друзьями. А надежда на своевременные дожди – потеря урожая, высохший газон и чахлая растительн.

Насосы для водоснабжения для дома: как выбрать

Чтобы из огромного ассортимента выбрать подходящий вам насос для водоснабжения частного дома, нужно определиться со своими требованиями к оборудованию Решив задачу снабжения загородного дома водой, можно устроиться в нем с максимальным комфортом, забыв о хождении к источнику с ведрами, стирке и мытье посуды вручную. Сделать это помогут бытовые насосы для домашнего водо.

Устройство и принцип работы вихревого насоса

Сегодня для решения различных бытовых задач используются разные виды насосного оборудования. Вихревые агрегаты среди них завоевали особую популярность за свои выдающиеся технические характеристики. К такому оборудованию относят динамические насосы, в которых для циркуляции водной среды используются лопатки, расположенные на рабочем колесе. Существует несколько видов вихревых насосных изделий, которые отличаются особенностями строения и принципом работы. В нашей статье мы рассмотрим устройство и принцип действия вихревого насосного оборудования для скважины.

Устройство

Главный рабочий механизм любого вихревого насоса – рабочее колесо. К нему крепятся лопатки, которые могут находиться в радиальном либо наклонном положении

Главный рабочий механизм любого вихревого насоса – рабочее колесо. К нему крепятся лопатки, которые могут находиться в радиальном либо наклонном положении. Это колесо установлено и вращается в цилиндрическом корпусе, в котором торцевые зазоры минимально уменьшены. Водная среда сначала всасывается через входное отверстие, перемещается внутри агрегата и выбрасывается под напором из выходного отверстия.

Рабочее колесо этих агрегатов – это массивный диск из стали с пазами, которые выполнены методом фрезерования по окружности. В итоге эти пазы образуют прямолинейные лопатки. Как правило, напорный и всасывающий патрубок находятся в верхней части корпуса. Это обеспечивает самовсасывание жидкости после залива воды при первом запуске оборудования.

Устройство насоса выполнено так, что расположенный концентрично к оси вала отливной канал идёт по направлению вращения от всасывающего до выходного патрубка. Между этими патрубками установлена специальная перемычка, прижимающаяся к рабочему колесу с минимально возможным зазором в 0,2 мм. При этом эта перемычка перекрывает не менее двух лопаток на рабочем колесе. Она нужна для отделения всасывающей полости от напорной камеры.

Важно: вихревые агрегаты для скважины способны создавать давление в 7 раз, превышающее аналогичный показатель у приборов центробежного типа с такой же частотой вращения рабочего колеса и аналогичными габаритами. Помимо самовсасывающей способности насосы вихревого типа могут работать не только с водной средой, но и с газо-водной смесью.

Схема устройства

Чтобы понять принцип действия вихревого агрегата, необходимо представить его схему, которая выглядит как рабочее колесо, закреплённое на валу. К этому рабочему колесу крепятся лопасти

Чтобы понять принцип действия вихревого агрегата, необходимо представить его схему, которая выглядит как рабочее колесо, закреплённое на валу. К этому рабочему колесу крепятся лопасти. Поскольку расположение колеса в корпусе является эксцентричным, это способствует минимальному зазору между ним и корпусом агрегата.

Если сравнить принцип действия вихревого насосного оборудования с другими агрегатами самовсасывающей группы для скважины (центробежными и осевыми), то устройство прибора выполнено так, что жидкость, поступающая в кожух, продвигается по касательной оси относительно расположения рабочего колеса. По мере движения воды в корпусе на неё воздействуют центробежные силы, образующиеся в ходе её вращения в паре с рабочим колесом.

Отсюда становится понятно, что рабоче колесо (1) установлено в корпусе (2) с минимальными зазорами. В корпусе насосного оборудования выполнен специальный канал (3), который проходит вдоль всей окружности лопаток рабочего колеса. Этот канал тянется от всасывающего патрубка (5) до напорного патрубка (4). Канал разделён уплотняющим выступом (6), который нужен для того, чтобы жидкость не могла перетекать из напорной зоны во всасывающую камеру

Устройство вихревого насосного оборудования хорошо видно на схеме.

Отсюда становится понятно, что рабоче колесо (1) установлено в корпусе (2) с минимальными зазорами. В корпусе насосного оборудования выполнен специальный канал (3), который проходит вдоль всей окружности лопаток рабочего колеса. Этот канал тянется от всасывающего патрубка (5) до напорного патрубка (4). Канал разделён уплотняющим выступом (6), который нужен для того, чтобы жидкость не могла перетекать из напорной зоны во всасывающую камеру. Благодаря лопаткам на рабочем колесе водной среде передаётся энергия, которая позволяет жидкости под воздействием инерционных сил продвигаться от входного отверстия к выходному.

Принцип работы

Принцип действия вихревого насосного оборудования так же, как и в приборах центробежного типа, основан на использовании центробежного усилия, которое возникает при вращении рабочего колеса

Принцип действия вихревого насосного оборудования так же, как и в приборах центробежного типа, основан на использовании центробежного усилия, которое возникает при вращении рабочего колеса. Однако в отличие от центробежных аналогов вихревые насосы имеют свои особенности работы, которые состоят в следующем:

1. Во время вращения рабочего колеса насосного оборудования небольшой объём воды из всасывающего трубопровода попадает в пазы на рабочем колесе.
2. В результате она продвигается от периферии к центру агрегата, что не похоже на работу центробежного насоса.
3. После этого этот объём воды под влиянием центробежного усилия начинает продвигаться вдоль лопаток от центральной части к периферии.
4. В итоге вода получает ускорение и выбрасывается в выходное отверстие.
5. Здесь скоростная энергия воды переходит в энергию давления.
6. Под влиянием давления и всасывающего действия лопаток новый объём жидкости снова попадает на лопатки и происходит повторение цикла.

Важно: за один оборот рабочего колеса цикл возникновения давления и подсасывающего действия лопаток повторяется многократно, что способствует приращению энергии и увеличению напора.

Разновидности

Насосное оборудование вихревого типа можно разделить на два вида:

• открыто-вихревые агрегаты;
• закрыто-вихревые насосы.

Их принцип работы немного отличается, поскольку насосы первого типа имеют:

• удлинённые лопатки рабочего колеса;
• уменьшенный диаметр рабочего колеса в сравнении с просветом рабочего канала;
• кольцевой канал в приборе соединён с напорным отверстием.

Закрыто-вихревые агрегаты отличаются таким строением:

• укороченные лопатки, установленные под разным углом наклона (наклон вперёд, загиб назад либо под определённым углом назад или вперёд);
• диаметр рабочего колеса равен просвету рабочего канала;
• кольцевой канал имеет непосредственное соединение с входным и выходным отверстием.

Принцип работы у каждой разновидности отличается. Во время работы открыто-вихревого агрегата вода из входного патрубка через впускное отверстие и рабочую камеру с крыльчаткой попадает в кольцевой канал. Здесь рабочий вихревой процесс способствует формированию напорного потока. Этот поток направляется через выходное отверстие в магистральный трубопровод.

В агрегатах закрыто-вихревого типа водная среда из всасывающего патрубка проникает через впускное отверстие в кольцевой канал. Здесь формируется напорный поток и направляется через выходное отверстие в магистральный трубопровод.

Достоинства и недостатки

В отличие от насосного оборудования центробежного типа, которое не может работать с воздухом во внутренней камере, приборы вихревого типа могут нагнетать давление не только при работе с водой, но и с газожидкостными смесями

К преимуществам вихревого насосного оборудования можно отнести следующее:

• При тех же габаритах и частоте вращения рабочего колеса вихревые насосы могут создавать напор, в 7 раз превышающий эту величину у агрегатов центробежного типа.
• Многие вихревые агрегаты для скважины обладают способностью к самовсасыванию.
• В отличие от насосного оборудования центробежного типа, которое не может работать с воздухом во внутренней камере, приборы вихревого типа могут нагнетать давление не только при работе с водой, но и с газожидкостными смесями. При необходимости они даже могут создать нужный напор с воздухом внутри.
• Поскольку в подобном оборудовании используется не крыльчатка, а импеллер, это устройство создаёт напор наподобие эжекторного устройства. Это способствует тому, что агрегат может поднимать воду со скважины глубиной более 15-20 м, чего нельзя сказать о центробежном насосе без эжектора.
• Работа насоса создаёт настолько сильный напор воды, что подобное оборудование по мощности можно сравнить с насосными изделиями промышленного назначения.

Однако у данного оборудования есть и свои недостатки, среди которых можно перечислить следующие:

• КПД вихревого насосного оборудования достаточно низкий и равен 35-45 %. Именно поэтому вихревые агрегаты высокой мощности использовать невыгодно.
• Такое изделие не может транспортировать рабочую среду с высокой вязкостью.
• Кроме этого вихревой агрегат очень чувствителен к загрязнённой рабочей среде, то есть воде с большим содержанием примесей. Поэтому такое оборудование можно использовать только для скважины с чистой водой.

Важно: из-за маленького зазора между лопастями рабочего колеса и корпусом перекачивание водной среды с абразивными частицами может привести к быстрому износу механических частей оборудования и его выходу из строя.

Сфера использования

Если учитывать принцип работы, преимущества и недостатки данных агрегатов, то их использование оправдано там, где нужно создать большой напор в комплексе с небольшой подачей воды

Если учитывать принцип работы, преимущества и недостатки данных агрегатов, то их использование оправдано там, где нужно создать большой напор в комплексе с небольшой подачей воды. К примеру, такая ситуация может потребоваться для небольшой автоматизированной насосной станции для водоснабжения загородного дома.

Вторая область использования такого оборудования связана со способностью насоса перекачивать газожидкостную смесь. Именно поэтому насосы вихревого типа с успехом используются для перекачки летучих жидкостей, а именно керосина и бензина, на автозаправочных станциях.

Стоит знать: вихревые агрегаты выпускаются с производительностью равной 8-60 кубометров в час и напором 25-250 м. Также в продаже есть комбинированные центробежно-вихревые изделия, которые отличаются улучшенным КПД.

Главная » Водоснабжение » Устройство и принцип действия самовсасывающих насосов

Устройство и принцип действия самовсасывающих насосов

Для водоснабжения дома или полива огорода используют насосы. Есть они разных видов и конструкций и каждый из них находит свою область применения. Если вам требуется недорогое и надежное устройство для перекачки воды из скважины, колода или какой-то емкости, обратите внимание на самовсасывающий насос. Это относительно недорогие устройства, которые устанавливаются на поверхности, качать воду могут с довольно приличной глубины — 8-9 м. При необходимости модели дополняются эжекторами, тогда глубина всасывания увеличивается до 20-35 м.

Самовсасывающие насосы: устройство и виды

Самовсасывающие насосы качают воду с глубины 8-9 метров, сами при этом находятся на поверхности. Вода поднимается за счет того, что в центральной части корпуса, за счет движения колес с лопастями, создается область низкого давления. Стремясь ее заполнить, вода поднимается вверх. Вот и получается, что насос всасывает воду.

Внешний вид самовсасывающего насоса

Как и любой другой насос, самовсасывающий состоит из двигателя и рабочей камеры, в которой находится нагнетательный механизм. Валы насоса и двигателя соединяются через муфту, надежность соединения и герметичность определяется типом уплотнителя.Уплотнители бывают двух типов:

• сальниковый — более дешевый и менее надежный;
• торцевой уплотнитель — более надежный, но дорогой.

Есть модели самовсасывающих насосов с магнитными муфтами. Они уплотнения не требуют, так как сквозных соединений не имеют. Это на сегодняшний день самая надежная конструкция, но и самая дорогая тоже.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Эжекторные

Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.

Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева

Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.

В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.

Вихревые и центробежные — сравнение и область применения

Сначала общие черты:

• максимальная глубина всасывания — 8-9 метров;
• способ установки — поверхностный;
• на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).

Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.

Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция .

Поверхностные центробежные насосы необходимо заполнять водой перед пуском

Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.
