Как отремонтировать гирлянду своими руками
Гирлянда – это одно из самых популярных украшений для праздников, да и просто для украшения интерьера и создания уютной атмосферы. И как любое другое электронов устройство, со временем она ломается по разным причинам. В этой статье попробуем в домашних условиях отремонтировать гирлянду своими руками и разберем самые популярные случаи.
Что нужно для ремонта
Самый минимум для ремонта гирлянды – это канцелярский ножик, изолента и мультиметр с тонкими щупами.
А еще лучше, если у вас есть припой, флюс, паяльник и небольшая крестовая отвертка.
Техника безопасности
Осматривать, ремонтировать и трогать неисправную гирлянду можно только в выключенном состоянии. Иначе из-за своей невнимательности и неаккуратности вы рискуете получить удар током. Даже если гирлянда на 12В или 24В.
Если вы получили удар током и чувствуете себя плохо — обязательно обратитесь к врачу, особенно если у вас есть проблемы с сердцем.
Также нельзя паять провода, которые находятся под напряжением. Тоже самое касается прозвонки светодиодов и других радиодеталей мультиметром.
Визуальный осмотр
Неважно, какую гирлянду вы ремонтируете, будь она светодиодная или на лампочках. Сначала нужно смотреть на целостность её провода.
Начните с вилки. В этом месте могут быть повреждения, так как не редко на вилку давят при включении в сеть.
Провода должны быть ровными, без надрезов и обрывов. Если есть хотя бы один обрыв – его нужно исправить.
Восстанавливаем обрывы контактов
Нашли обрыв? Можно обойтись без пайки.
Достаточно зачистить провода и скрутить их.
Конечно идеально будет, если у вас есть стриппер, но можно обойтись и канцелярским ножом.
Аккуратно пройдите лезвием по изоляции провода в одну сторону, немного придавливая его по поверхности и крутаните его. Делайте это аккуратно, чтобы не срезать лишние провода.
А еще можно использовать бокорезы или кусачки. Однако, как правило, у гирлянд достаточно хилые провода, и их легко повредить резкими движениями. Поэтому, лучше все же обойтись более щадящими методами снятия изоляции с проводов.
Еще можно снять изоляцию паяльником или спичками. Но и этот метод не очень хорош. Во-первых, выделяется много токсичного дыма. А во-вторых, не получится точно отмерить нужный отрезок снимаемой изоляции. И она может неравномерно расплавиться.
Снимаем изоляцию канцелярским ножом, если нет стриппера.
Далее сгибаем два провода параллельно друг другу и плотно скручиваем их оголенные части вместе в одну сторону.
Теперь аккуратно сдвигаем скрученную часть проводов назад к стороне изолированных, и скручиваем все изолентой.
Такой тип скручивания и изоляции будет намного качественнее, чем если бы провода были в одной полкости, а не параллельно друг другу.
Альтернатива изоленте
Еще можно использовать термоусадки. Но у них есть два главных недостатка по сравнению с обычной изолентой.
Первое это то, что нужно точно подобрать термоусадку по диаметру, чтобы она плотно облегала провод после нагрева.
А второе это то, что она сильно уступает изоленте по качеству изоляции. Все-таки лучше использовать изоленту, чем простую термоусадку. Тем более что, термоусадка со временем может полностью отойти от изолируемого контакта электрической цепи.
Укрепляем поврежденный контакт пайкой
Иногда без пайки не обойтись. А пайка проводов дополнительно укрепит контакт проводов по сравнению с обычной скруткой.
Точно также скрутите контакты, как было показано ранее.
Далее нанесите на спаиваемые провода флюс (можно обычную спиртоканифоль).
Возьмите на паяльник припой и за один заход пройдитесь им по месту пайки.
Пайка должна быть аккуратной, без лишних «соплей» (больших комочков припоя).
Хорошая пайка может настолько усилить контакт провода, что при попытке проверить ее на прочность можно повредить другие участки провода.
Точно также изолируем место спаянных контактов изолентой, как в случае с скруткой.
Проверяем плату управления
Если с проводами и вилкой все в порядке, тогда переходим к проверке платы управления. Она обычно упакована в коробок. К этому коробку приходят питающие, а выходят управляющие провода на гирлянду.
Разберите короб. Обычно для этого требуется маленькая крестовая отвертка.
Далее вытащите плату. На плате расположены электронные компоненты. Их тоже нужно визуально проверить на целостность. На радиодеталях не должно быть следов нагара. А электролитические конденсаторы не должен быть вспыхнувшими.
Если есть возможность проверить детали мультиметром – включите его в режим прозвонки и проверьте радиодетали на короткое замыкание. Например, диод не должен звониться на коротко.
Еще обратите внимание на обратную сторону платы.
Пайка проводов на плате должна быть целой, и не отходить от контактных площадок. Пропаяйте при необходимости, если они оторваны или кажутся вам слишком хлипкими.
Если паяли плату — не забудьте почистить ее щеткой и спиртом или бензином Калоша.
Монотонная проверка гирлянды
Если вы не обнаружили проблем с проводами, вилкой или устройством управления, то следующий шаг – это проверка целостности светодиодов или лампочек.
Светодиоды или лампочки в гирляндах, как правило, соединены последовательно.
Достаточно выйти из строя хотя бы одному светодиоду, и ток перестанет идти по цепи.
От чего выходят из строя лампочки и светодиоды в гирляндах
Как правило, основные причины это:
- Сетевые помехи и пульсации;
- Физические повреждения;
- Перегрев;
- Плохое качество деталей.
Сетевые помехи негативно виляют на работу лампочек и светодиодов.
Физические повреждения – ну тут понятно, что раз физически лампочка или светодиод повреждены, то они не смогут работать.
А вот с перегревом и плохим качеством деталей другое дело. Проблема в том, что лапочки и светодиоды (особенно они) достаточно чувствительны к окружающей температуре.
Производители гирлянд используют, как правило, дешевые светодиоды, чтобы была низкая цена конечного изделия.
Когда гирлянда работает, она немного нагревается. Это обычное явление, но именно из-за этого сопротивление p-n перехода светодиода уменьшается.
А раз оно уменьшается, значит и повышается протекаемый ток. И рано или поздно у одного из светодиодов наступает пробой p-n перехода.
С лампочками происходит немного по другому. У нити накала конечно же, не такая зависимость. Там протекают другие процессы. Но проблема в целом схожа.
Есть два варианта решения этой проблемы. Или ограничивать ток при помощи ограничителя на транзисторе, или просто подключать к светодиодам резисторы. Подробнее про процесс работы светодиода и резистора читайте в этой статье.
Но в целях удешевления производители это не делают. Это просто выходит дороже, чем без них.
Нужно к каждому светодиоду припаять резистор. Только так будет работать компенсация сопротивления при превышении температуры.
Нет никакого смысла дорабатывать гирлянды. Это выйдет дороже, чем она стоит в несколько раз. И еще нужно позаботиться об изоляции резисторов и места пайки.
Визуальный осмотр
Внимательно осмотрите лампочки или светодиоды на целостность. Они не должны быть мутными, поврежденными или с надрывами. Заметили такой? Значит его надо либо поменять, либо соединить провода в месте обрыва друг с другом.
Ищем при помощи подсветки
Также можно проверить целостность лампочек или светодиодов просто подсветив их.
С подсветкой сразу будут видны помутнения у светодиода или обрыв нити накала у лампочки.
Прозвонка светодиодов мультиметром
Переключите мультиметр в режим прозвонки.
Светодиод, как и обычный диод, проводит большой ток только в одном направлении, но при этом он начинает светиться. Если подключить щупы мультиметра к светодиоду в прямом направлении (плюс к аноду, а минус к катоду), то светодиод загорится. Но загорится он тускло из-за того, что мультиметр подает небольшое напряжение в этом режиме, чтобы не повредить p-n переход проверяемой детали.
Если светодиод или провода достаточно большие, то батарейки мультиметра попросту не хватит, чтобы зажечь светодиод. Поэтому, смотрите на показания мультиметра. Исправный светодиод покажет какое-то значение на мультиметре. А если вы не правильно измеряете или деталь неисправна – мультиметр покажет обрыв (бесконечность или цифру 1 слева на дисплее).
Щупы должны быть тонкие, с иголками. Почему с иголками? А просто потому, что иначе вы никак не прозвоните цепь.
Сделать такие щупы можно либо при помощи пайки, либо примотав ниткой иголку к щупам мультиметра и дополнительно все это зафиксировав изолентой.
Если вы решили сделать такие щупы — делайте их покороче, не такими. Какие они представленные в данной статье. Длинные иголки после частых измерений могут погнуться.
Два метода прозвонки
Есть два варианта измерений щупами с иголками.
Первый – это попытаться пролезть через изоляцию светодиода.
Это не всегда работает.
Второй – прокалывание проводов.
Тоже не очень хороший метод. Если гирлянда уличная – провода начнут гнить от мелких проколов.
А тактика простая. Делите гирлянду на два отрезка, и постепенно сокращаете их медленно доходя до центра.
Теперь можно либо заменить старый светодиод на новый, либо просто спаять два контакта вместе.
Если вы решите поставить новый светодиод взамен старого – он должен быть по мощности аналогичен остальным. Иначе он перегорит.
Из гирлянды как правило, можно удалить максимум 3-5 светодиода, в зависимости от ее размеров. Если удалите больше – гирлянды быстро снова сломается. На этот раз число сгоревших светодиодов будет больше.
Все вышеописанное справедливо и для лампочек.
В результате ремонта пришлось убрать 3 сгоревших светодиода.
Проверяем работу – гирлянда снова работает.
Естественно нельзя без присмотра оставлять включенную гирлянду.
Еще один необычный поиск неисправных светодиодов
Еще можно попробовать поискать неисправный светодиод или лампочку при помощи качера Бровина. Исправные светодиоды будут загораться, если прислонить их к рабочему качеру. Конечно, это не очень безопасный метод с точки зрения влияния помех на детали, но он позволяет существенно ускорить поиск неисправной детали.
Также есть вариант поиска неисправного участка гирлянды при помощи детектора проводки. Но это не сработает, если у вас гирлянда с многожильными проводами.
Как отремонтировать елочную гирлянду, если новую покупать совсем не хочется
Когда вдруг перед самым Новым годом выясняется, что любимая гирлянда не хочет зажигаться, возникает вопрос: «Что делать?» Починить — или бежать в ближайший магазин? Про ремонт в мастерской промолчим: вряд ли кому-то захочется сначала ее искать, а потом оплачивать счет, сравнимый со стоимостью новой гирлянды.
Какое новогоднее настроение без сияющей гирлянды?
Можно, конечно, купить недорогую в ближайшем магазинчике низких цен, где лента на 50 светодиодов длиной 5 м стоит около 250 руб., а самая простенькая «нитка» на 20 светодиодов — 120 руб.
Самая бюджетная елочная гирлянда из Fix Price. Проводки тоненькие, чуть дернул — и могут отвалиться. Фото автора
Однако вопрос, что делать со старой, «перегоревшей» гирляндой, остается. Проще всего — выкинуть и забыть… Но если гирлянда у вас дорогая или интересного дизайна, которую в продаже больше не найти, можно рискнуть и постараться ее починить своими руками. Это не так сложно, тем более что мелкая моторика стимулирует деятельность головного мозга. Легендарный профессор Сергей Савельев частенько об этом говорит.
Рассмотрим классические исходные данные: двухканальная елочная гирлянда на 50 светодиодов, точнее, здесь 2 гирлянды по 25 диодов. В обеих светильники включены последовательно. Контроллер включает и выключает каждую из «нитей». У этой гирлянды 8 режимов мигания, которые переключаются единственной кнопкой.
Эта гирлянда исправная и пока не нуждается в ремонте. Фото автора
Ремонтируем светодиодную гирлянду
Самая распространенная поломка — когда отламывается проводок. Подергает любимая кошка за гирлянду в предновогоднюю ночь — проводок и отваливается. Основная задача при таком ремонте — найти разрыв и устранить, припаяв проводок на место.
Паяем провода в контроллере
Здесь понадобится минимальный набор инструментов для работы с электрикой: электрический тестер (мультиметр) и паяльник с принадлежностями для пайки. Также под рукой надо иметь запасные светодиоды.
Перед ремонтом елочной гирлянды надо запастись паяльником, мультиметром и запасными светодиодами. Фото с канала UseTips
Ремонт начинаем с проверки питания гирлянды. Сетевой провод мог отломиться у самой вилки. Снимаем крышку (она фиксируется простыми защелками) и получаем доступ к контактам.
Снимаем крышку контроллера, замеряем напряжение на входе. Фото с канала UseTips
Находим сетевой провод, мультиметром замеряем напряжение на входе контроллера, установив на нем режим измерения переменного напряжения. Теперь надо проверить работоспособность контроллера: замеряем напряжение на выходе, установив на мультиметре режим измерения постоянного напряжения. Замеряем напряжение на общей клемме и клеммах каналов.
Мультиметр показывает, что напряжение на выходах контроллера есть. Фото с канала UseTips
Напряжение есть, оно скачет, поскольку непонятно, в каком режиме работает контроллер гирлянды.
Найти общий контакт можно, осмотрев плату контроллера. Вскрываем корпус, не забыв перед этим отключить устройство от сети. На плате видим три короткие дорожки, которые идут на выход, и одну длинную. Получается, что крайний правый контакт — общий.
Плата контроллера, крайний правый контакт — общий. Фото с канала UseTips
Теперь надо проверить, насколько хорошо припаяны провода на выходе, ведь они могли просто отломиться в процессе эксплуатации. Если не горят все светодиоды, то уместно предположить, что отвалился общий провод.
Контрольное подергивание проводов показало, что два провода на выходе оторвались. Фото с канала UseTips
Немного подковырнем провод в месте соединения — и неисправность найдена! Выходные провода легко приподнялись, подтвердив отсутствие соединения. Припаиваем их, а после зафиксируем термоклеем.
Припаиваем оторванные провода, фиксируем их термоклеем. Фото с канала UseTips
Включаем гирлянду в розетку. И о чудо — она засияла всеми цветами радуги!
Меняем перегоревший светодиод
Но похоже, проблемы не закончились: часть диодов не светится, не работает «зеленый» канал. Если контроллер в порядке, значит, что-то нехорошее произошло с одним из зеленых светодиодов.
После ремонта гирлянда заработала, только зеленые диоды не светятся. Один канал не работает. Фото с канала UseTips
Светодиоды включены последовательно, и при выходе из строя одного из них цепь разрывается, и все остальные исправные не горят. Тут могло произойти две неприятности — либо один светодиод перегорел, либо контактный провод от ножки отломился.
Обрыв найти проще всего: несильно дергаем все светодиоды этого канала за провода — и находим оторвавшийся.
Оторванный провод найден. Фото с канала UseTips
Теперь пробуем соединить оборвавшийся провод с ножкой светодиода, к которой он был припаян. Зеленые диоды замигали? Отлично, неисправность найдена! Припаиваем оторвавшийся провод и изолируем контакт термоусадкой.
Припаиваем провод к ножке светодиода, изолируем термоусадкой. Фото с канала UseTips
А вот найти перегоревший светодиод достаточно хлопотно. Для начала надо подключиться к общему проводу. Для этого прокалываем провод булавкой, чтобы гирлянда законтачила с проводником.
Еще один способ определения общего провода — тот, на котором нет светодиодов, и есть общий. Один провод от тестера подключаем к нему.
Делаем щуп из булавки. «Прозваниваем» все светодиоды, которые не работают. Фото с канала UseTips
Теперь проверяем напряжение на всех неработающих светодиодах, начиная с самого дальнего от контроллера. На первом диоде напряжение — ноль, на втором — ноль… Проверяем до тех пор, пока не появится напряжение. Это будет означать, что обрыв цепи (перегоревший светодиод) найден. Его надо заменить: выпаять старый — и припаять новый. Светодиоды можно купить на радиорынке или заказать в интернет-магазине. Например, на AliExpress светодиод стоит меньше рубля.
Все неисправности найдены и устранены. Гирлянда заработала. Фото с канала UseTips
Есть и другой вариант ремонта. Можно выпаять перегоревший светодиод и спаять провода. Гирлянда в случае такого ремонта будет гореть ярче, но увеличится нагрузка на оставшиеся диоды, и они тоже могут перегореть. Также гирлянда будет сильно греться! Это значит, что таким способом гирлянду лучше не ремонтировать.
Восстанавливаем раритетную гирлянду из детства
Становится особенно обидно, когда ломается старинная гирлянда родом из СССР. Маленькие лампочки накаливания найти в продаже значительно сложнее, чем купить светодиоды. Хотя сам алгоритм починки тот же, что и у светодиодной: ищем обрыв и устраняем его.
Новогодняя гирлянда образца 1982 года. Сделано в СССР. Фото с канала Василий Носов
Если в такой гирлянде перегорела одна лампочка, то найти замену сложно. Опять всплывает вечный русский вопрос: что делать?
Первый вариант — найти лапочки с похожим цоколем и заменить ВСЕ лампочки. Замену надо производить с учетом того, что их суммарное напряжение должно быть больше напряжения питания (220 В). Если в гирлянде 10 лампочек, вкручиваем лампочки с номиналом 26 В. Суммарное напряжение гирлянды — 260 В. Благодаря этому лампочки будут светить в неполной нагрузке, и гирлянда прослужит дольше.
В старой гирлянде лампочка накаливания вкручивается в патрон. Потом на нее надевается пластиковый фонарик. Фото с канала Василий Носов
Можно, конечно, обойтись без замены всех лампочек и просто исключить перегоревшую лампу из цепи, спаяв провода. Но тогда нагрузка на оставшиеся лампочки увеличится, и они тоже скоро перегорят. Более сложный вариант ремонта — впаять вместо перегоревшей лампочки сопротивление. Его номинал подбирается эмпирически, чтобы лампочки светили неярко. Но лично для меня оба этих варианта ремонта — от беса. Я за то, чтобы искать лампочки с таким же цоколем и менять их все.
Починила старую советскую гирлянду!
Эта гирлянда лежала у нас в коробке с новогодними игрушками уже лет десять с тех пор, как я вернулась в Рубцовск. И всё это время она не работала. А вообще этой гирлянде лет 25, наверное. Она, возможно, ещё советского производства, или раннего постсоветского. Крепкая и надёжная. Я с детства помню, как мы зажигали её на ёлочке, и это такие чудесные воспоминания! Она не мигала, как нынешние, и лампочек на ней не так уж много. Но мне всегда нравилось, как она горела такими нежными розовыми, голубыми и светло-жёлтыми огоньками. И вот, разбирая нынче коробку с игрушками, я в очередной раз наткнулась на эту неработающую гирлянду. И решила её починить. Правда, не зная, как.
Пошла методом исключения. Сначала разобрала вилку для розетки. Она немного была разболтана, и я подумала, что, возможно, дело в ней, хоть и маловероятно. Вилка оказалась в порядке, я её хорошо закрутила. Потом осмотрела самодельный тумблер, который был туда врезан (наверное, папа давно делал). Тумблер был совсем старый (наверное, лет на 20 старше самой гирлянды) и был замотан красной изолентой. Я её размотала, и контакты не внушили мне доверия. Но проверить их работоспособность было никак нельзя, не удалив тумблер. И я его просто отрезала ножницами. Тем более, что он не особо-то и нужен. Провод соединила напрямую, обмотав место соединения чёрной изолентой. Не очень красиво, но другой не было. Включила. Гирлянда не работает.
Значит, уже хуже, проблема где-то в самой гирлянде, а она состоит из множества лампочек, попробуй, найди. Села я, запаслась терпением и начала искать. Вытащила из гнёзд все лампочки до одной (они вытаскиваются). Контакты везде хорошие. Снова воткнула, стараясь максимально аккуратно это сделать. ВКлючила в сеть. Не горит. Эхх.
Остается одна причина. Какая-то из лампочек перегорела и разомкнула цепь. Но какая? Стала я снова снимать лампочки и вынимать из них светодиоды. Разглядывать их на просвет. А они такие маленькие, к тому же цветные. Очень плохо видно ту ворсинку, которая заменяет в них спираль. Но всё-таки таким способом мне удалось выявить аж два перегоревших светодиода. Не долго думая, я удалила эти лампочки, соединила провод напрямую и замотала всё чёрной изолентой.
Включила. Горит. Так здорово было увидеть, как светит гирлянда, которую помнишь из детства. Я уже почти забыла, как это. Ужасно горда собой, ведь эта гирлянда столько лет не работала!
Вот такая она:
2.
3.
4.
5.
Считая себя уже большим специалистом по починке гирлянд, я достала из коробки ещё одну старую неработающую гирлянду, на этот раз китайскую. Решила починить и её. Начала разбирать светодиоды и пришла в ужас. По сравнению со светодиодами из советской гирлянды, у этих контакты были похожи на тонкие волосинки, а пластиковые основания у лампочек оплавились. Когда я стала втыкать лампочки назад в гнезда, стала крошиться пластмасса этих гнёзд! Я уж не говорю про провода: они гораздо тоньше и с очень мягкой изоляцией, похожей на пластилин. Разве можно, будучи в здравом уме, вешать такую гирлянду? Так и до пожара недалеко. Я отправила эту гирлянду в помойку. Даже не стала брать оттуда светодиоды, чтобы заменить те два перегоревших на советской гирлянде. Вот такова та китайская продукция, которой мы пользуемся. Внимательно проверяйте то, что вы покупаете.
Ну и, есть у нас ещё одна, более новая гирлянда. Действующая. Тоже, китайская, конечно. По качеству вроде чуть получше выброшенной. Стараемся не оставлять её включенной без присмотра.
Гирлянды я решила повесить на окна, раз уж нет ёлки. Пусть соседи любуются). Вообще, очень красиво получилось, как звёздное небо ночью.
6.
Цены на ёлки по-прежнему не спускают. Правда, вчера видела ёлки по 400-500 рублей, некондиционные. Очень высокие, с толстым стволом — взрослые, но при этом с минимумом веток и многочисленными спилами. Видимо, спиливают ветки на продажу, а сам остов потом ещё и впаривают кому-то!
И купила вчера связку веток за сто рублей. Будет теперь ёлочный запах). Ветки красивые, поставила их в напольную вазу и нарядила игрушками. Вырезаю снежинки из цветной бумаги и клею их на окна). Новогоднее настроение надо создавать самим, на пустом месте оно не появится.
7.
Как починить советскую гирлянду
Из чего состоит светодиодная гирлянда
По внешнему виду гирлянда имеет сходство с изделием старого образца: элементы индикации и блок управления. Однако разница заключается именно в последнем. Блок выполнен в виде небольшой коробочки, с внешней стороны которой нанесены возможности устройства. Для изменения режима индикации достаточно нажать на кнопку.

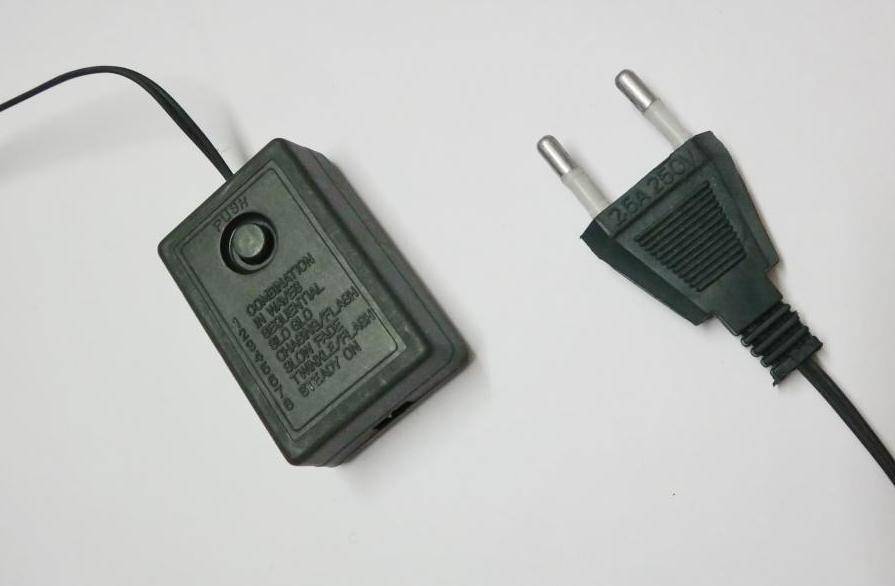

Сегодня в продаже есть гирлянды с блоками управления, которые имеют высокий уровень защиты от пыли и влаги. Такие изделия содержат соответствующую маркировку – IP44.
Чтобы получить доступ к плате блока, потребуется демонтировать крышку. Для этих целей, как правило, подходит тонкая отвертка либо нож. Иногда встречаются модели, у которых крышка фиксируется на защелках. В этом случае можно обойтись без какого-либо инструмента. Однако есть конструкции, корпус которых зафиксирован при помощи клея.

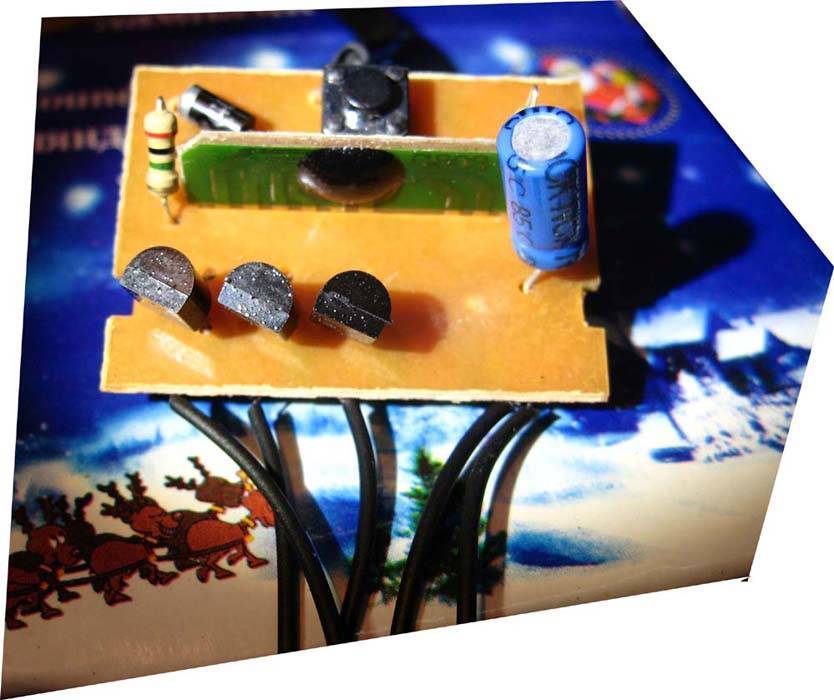

Внутри коробочки установлена плата с подсоединенными проводками. Чаще всего толстый провод соответствует сетевому: через него на плату подается напряжение. Непосредственно на плате установлены следующие элементы:
- сопротивления;
- конденсаторы;
- диоды;
- микропроцессор;
- тиристоры на каждую линию.
Количество элементов на плате напрямую зависит от числа цветов гирлянды. Есть дорогие варианты, в схеме которых устанавливается предохранитель.
Возможные причины поломки
Перед тем как приступить к ремонту неисправной гирлянды, нужно выявить причины неполадки. Проблема может заключаться в следующем:
- перетёртые провода на вилке;
- перегоревшие лампы;
- перегорание предохранителя или самой схемы;
- неисправность контроллера;
- неполадки в работе светодиодов;
- обрыв соединения контакта с патронами.
Разбитые лампы
Одну или несколько разбитых ламп легко заменить. Гирлянду отключают от сети, снимают разбитые детали и на их место вкручивают новые. Если под рукой не оказалось новой запчасти, можно отрезать неработающий патрон и соединить провода. Для этого понадобятся канцелярский нож и изолента под цвет проводов.
Патрон разбитой детали обрезают ножом. Контакты зачищают от резиновой оболочки, скручивают вместе две обрезанные части. Витки плотно обматывают изоляционной лентой. Гирлянду подключают к сети и проверяют её работу. При правильном подсоединении проводов изделие должно работать. Если изделие будет эксплуатироваться ещё несколько лет, то все хрупкие лампы лучше заменить небьющимися деталями.
Не горит вся гирлянда
В некоторых случаях гирлянда не загорается полностью, хотя все лампы исправны. Тогда необходимо проверить работу сетевого шнура и блока управления. Сначала проверяют целостность провода — он может быть перебитым или оборванным. Затем осматривают контактные соединения платы.
Если с контактами и шнуром все в порядке, то проблема заключается в плате. Блок управления можно заменить стартером от люминесцентной лампы на 220 В. Необходимо проверить подключение светодиодов, они могут соединяться анодами или катодами. В первом варианте схему полностью переделывают и заменяют катодным подключением. Замену проводят обязательно, так как нормальная работа стартера обеспечивается тем, что на анод напряжение должно поступать через пятиваттный резистор. В цепь также подключают диоды, через них проходит обратный сетевой ток.
Не работает один цвет
В разноцветных изделиях иногда перестают работать определённые цвета. Причина этой поломки — неполадки цветового сектора. В первую очередь разбирают блок питания и проверяют соединение всех контактов. Если с ним все в порядке, то проблема заключается в перегоревшей лампе.
В современных изделиях светодиоды одного цвета соединены последовательно, поэтому при перегорании одной лампы прекращает свою работу вся секция. Ремонт светодиодной гирлянды своими руками хлопотный: необходимо разрезать её пополам и проверить лампы, затем каждую половину делят ещё на две части и так до конца изделия до тех пор, пока не выявится испорченная деталь.
Можно для проверки секций использовать тестер с иголками вместо щупов. На каждом участке цепи иглой последовательно пробивают токоведущую жилу и сравнивают показания сопротивления. Возле поломанной лампы показатель будет значительно отличаться от остальных. Так ремонтируют неразборные электрические гирлянды.
Типы LED гирлянд
Светодиодная гирлянда “Бахрома”
Светодиодная электрогирлянда характеризуется такими параметрами как мощность, число светодиодов, схема строения, длина.
По конструкции изделия бывают:
- Традиционные. Представляют собой нить, на которой закреплены диоды. Имеют длину 5-12 метров.
- Световые занавесы – «дождь» или «водопад». Несколько светящихся нитей закреплены через определенный промежуток на одной.
- Бахрома. Гирлянда-штора на окно светодиодная является разновидностью дождиков, отличается меньшей длиной и разным уровнем нитей.
- Световые сетки. Нити соединены в сеть.
- Гирлянды для деревьев, которые называются клип-лайт.
- В форме шаров и сосулек.
Каждый из перечисленных видов находит свое применение в разных сферах.
Не горит один или несколько цветов
Одной из самых трудоемких поломок считается тот случай, когда в электрогирлянде не работает один или два цвета, к примеру, только красный либо желтый и синий, как на фото ниже. Это свидетельствует о том, что, скорее всего, перегорели лампочки в соответствующей секции.
Для начала все же рекомендуем разобрать крышку переключателя, он же блок управления, и проверить надежность всех соединений – контактов, припаянных к плате. Сразу же предлагаем просмотреть видео урок от юного мастера, в котором наглядно показано, что делать, если оборвался провод от платы контроллера:
Как выполнить простейший ремонт неисправности?
Если с виду все в порядке, значит, с большой вероятностью можно судить о том, что перегорела лампочка. Дело в том, что современные гирлянды устроены так, что все одноцветные лампы соединены последовательно и если какая-нибудь сгорит, свет погаснет на всей электрической ветви. Чтобы починить поломку, рекомендуется действовать так, как советует хороший старый учебник: разрезать гирлянду напополам и прозвонить оба участка. Далее действуете аналогичным образом с неработающей секцией: режете на 2 и снова проверяете и так до конца, как показано на схеме.
В результате Вы сможете определить, какая лампочка не рабочая и замените ее
Обращаем Ваше внимание на то, что такой метод ремонта целесообразно использовать в том случае, если электрогирлянда неразборная, как правило, китайская
Чтобы быстрее починить гирлянду своими руками, можно взять тестер и вместо щупов прикрепить на его концы иголки. С помощью иголок пробиваете последовательно каждый из участков цепи, чтобы игла прошла до токоведущей жилы, и ищите где сопротивление секции значительно отличается. Таким способом можно найти поломку и отремонтировать ее, прилагая меньше усилий.
Старые советские гирлянды на елку (без коробки) в этом плане более удобные, т.к. в них все лампы вкручиваются в патроны, и определить, какая лампочка не работает можно без паяльника и омметра методом исключения – взяв рабочий источник света и поочередно вкручивая его во все патроны. Другой же метод ремонта – с помощью тестера замерить сопротивление каждой лампы, пока не найдете перегоревшую.
Еще один способ, починить сломанную элекрогирлянду – проверить целостность общего провода. На плате с одной из сторон Вы увидите 5 припаянных проводков: 4 для свечения каждого из цветов и один общий. Вот если оборвался общий провод, его нужно просто подпаять.
Комплектующие устройства
Естественно, чтобы что-либо отремонтировать своими руками, необходимо знать, из чего состоит объект ремонта.
Если говорить о внешнем виде, то светодиодное приспособление практически ничем не отличается от обычной лампы. В комплект все так же входят провода, лампочки, блок управления. Важнейшим элементом системы, естественно, является блок управления. Чаще всего он имеет вид небольшой пластиковой коробки, на которой описаны все возможные режимы работы гирлянды. Кроме того, если устройство куплено за хорошую цену, то коробка может быть защищена от влаги и пыли. Вскрывается эта коробка довольно просто — необходимо лишь поднять заднюю крышку при помощи тонкого острого предмета. Первое, что можно увидеть — это несколько проводов, которые припаяны к плате. Каждый из них отвечает за работу определенного элемента. Наиболее толстый провод, как правило, является питанием 220 В, поступающим от сети.
Проблема в светодиоде
Если проверка контактов прошла успешно, то далее следует взяться за проверку led-ламп. Ремонт гирлянды в таком случае займет больше времени, чем в первом случае.
Для того чтобы найти проблемное место, необходимо руководствоваться определенной последовательностью. Гирлянда выключается из розетки, а поиск начинается с последнего диода в устройстве. К нему обычно ведет провод непосредственного питания, а также к нему припаивается и отходящий проводник. Этот провод будет переходить к следующему каналу в гирлянде. Тестированию же подлежит тот диод, который находится между двумя проводами — вход/выход. Для того чтобы провести тест понадобиться мультиметр. К его щупам необходимо при помощи изоленты примотать швейные иголки. С их помощью нужно будет прокалывать изоляцию, после чего проверять их на наличие питания.
Таким образом, проводится проверка возле каждого светодиода, который кажется подозрительным. Тут также стоит добавить, что если перегоревший светодиод в гирлянде питается от напряжения 12В или 24В, то от батарейки мультиметра он загорится. Если же приспособление питается от напряжения 220В, то придется сравнивать показатели с исправных диодов с остальными.
Создание гирлянды своими руками
Светодиоды для изготовления гирлянды
Гирлянда из светодиодов своими руками может быть не хуже магазинной. Создать ее несложно. Для этого понадобятся:
- паяльник;
- изолента;
- термоусадочная трубка;
- светодиоды;
- резисторы;
- блок питания.
Изготовление светодиодной гирлянды своими руками
Алгоритм работы следующий:
- Определение расстояния между диодами.
- Нанесение маркером меток на проводе в тех местах, где будет установлена лампа.
- Удаление в помеченных местах изоляции.
- Нанесение на участки припоя.
- Закрепление на припой светодиодов.
- Изоляция соединений. Также нужно сделать герметизацию с помощью силиконового герметика.
- Подключение токоограничивающего резистора и блока питания.
Как починить гирлянду, если один из цветов светится тускло
Причина 1. Надрыв провода ветки
Из-за надлома жил внутри провода в цепи одной из веток нарушается контакт. Ток ещё проходит, но его уже не хватает, чтобы зажечь все светодиоды.
Как исправить
Внимательно осмотрите всю ветку. Шевелите провода у платы и каждого из светодиодов включённой гирлянды, чтобы определить повреждённое место. Как только найдёте его, все светодиоды загорятся в полную силу. Далее останется восстановить нормальный контакт, припаяв провод или зачистив и соединив его.
Из-за неисправного тиристора одной из линий может быть недостаточно тока для нормальной работы всех светодиодов.
Как исправить
Лечится эта поломка только заменой тиристора на другой. Проверить работоспособность можно мультиметром, либо перебросив провод на одну из рабочих линий.
Принцип работы гирлянды
Электрическая схема устройства представлена на фото. Напряжение от сети выпрямляется через резисторы и диоды, после чего подается на микроконтроллер. Конденсатор сглаживает сетевые помехи. Кнопка в устройстве в исходном положении имеет разомкнутое состояние. Если ее замкнуть, происходит смена режимов работы контроллера. Последний управляет работой тиристоров.
После того, как питание проходит через тиристоры, оно поступает на светодиодные элементы гирлянды. Число выходов устройства напрямую определяет то, насколько красочной будет индикация. Если гирлянда имеет два выхода, то такая схема является наиболее простой. В этом случае происходит поочередная смена цвета: одни светодиоды гаснут, другие загораются. Приведенная схема состоит из четырех каналов, которые последовательно соединяются с тиристорами.
Стоит обратить внимание, что один из проводников питания всегда соединяется с крайним светодиодом каждой линии.
Разбились лампочки
Если одна или несколько лампочек разбились, и Вы хотите починить изделие, рекомендуем просто заменить поврежденный источник света на новый
Обращаем Ваше внимание на то, что замену нужно делать только при выключенном питании, чтобы не получить удар током. В этом, конечно, небьющиеся лампы лучше, т.к
такая неисправность обходит их стороной.
Если под рукой нет запасной микролампы, можете смело обрезать разбитую и соединить провода без нее.
Ну и последнее, о чем хотелось сказать – если у Вас трубчатая гирлянда (дюралайт) не работает, попробуйте визуально и тестером найти проблемный участок и вырезать его в местах, предназначенных для реза (отмечены ножницами). После этого рабочие секции соедините специальными соединителями, на чем ремонт и будет закончен!
Вот и все, что хотелось рассказать Вам о том, как починить гирлянду, если не горит один цвет либо сгорела плата. Теперь, Вы знаете, что делать, чтобы отремонтировать поломку своими руками!
Будет интересно прочитать:
- Как правильно пользоваться мультиметром
- Как заменить электрическую вилку
- Почему перегорают лампы накаливания
Как устроена гирлянда
samelectrik.ru
Все электрические гирлянды устроены одинаково. В старых образцах это соединённые в одну цепь лампочки, которые горят или мигают при подключении к сети. В современных добавляется контроллер для свечения в разных режимах и лампочки могут быть заменены светодиодами.
Обычно у старых или декоративных гирлянд два провода, а если быть точнее — один, который соединён в виде кольца и скручен. У современных моделей пять проводков. На четырёх расположены светодиоды — это ветки. Пятый — общий — остаётся пустым.
У дальнего края все они соединяются воедино, а вторые их концы уходят в небольшую коробочку с кнопкой и штепсельной вилкой.
Внутри коробочки находится контроллер — небольшая плата, на которой есть микросхема для создания эффектов и несколько деталек. Диодный мост, конденсатор, пара резисторов и четыре (либо два) тиристора, управляющих свечением каждой из веток с огоньками одного цвета.
На фото слева четыре чёрные детальки — это тиристоры. Синяя рядом — конденсатор, маленькие светлые по краям — резисторы, позади платки с микросхемой — диод и кнопка.
На фото справа обратная сторона платы, два провода снизу — питание от сети, ряд проводов сверху — линии веток каждого цвета и общий.
Как отремонтировать елочную китайскую гирлянду
Данные изделия от китайского производителя наверняка имеются в каждом доме. Вопрос ремонта для таких устройств наиболее актуален, так как чаще всего на комплектующих, для таких гирлянд, сильно экономят. Наиболее распространенными причинами поломки становятся: перегорание ламп, обрыв токопроводящих проводников или нарушение контакта в блоке управления. Также дефект может быть и в патроне гирлянды.
Первое, что необходимо сделать — это осмотреть устройство на предмет следов механических повреждений или же на наличие следов замыкания. Далее проверяется соединения лампочек с гирляндой в патроне
Важно понимать, что любой ремонт осуществляется лишь на выключенном устройстве. Если визуальный осмотр не дал результатов, то далее следует прибегнуть к «прозвону» частей гирлянды
Как отремонтировать уличную гирлянду таким образом? Прозвон осуществляется по частям. Если на каком-либо участке удается найти обрыв, то он делится на два более мелких участка и операция повторяется. Таким образом нужно действовать до тех пор, пока не будет найдено точное место повреждения.
Схема и устройство гирлянды
Внешне это набор лампочек разного или одного цвета, закреплённых на длинном проводе, который подведён к блоку питания. Он есть основной элемент управления украшением (включает и выключает его, меняет режимы свечения).
На внешней стороне коробочки на английском языке указаны все возможные режимы подсветок. Их можно менять нажатием одной кнопки.
Если вскрыть блок питания с помощью тонкой отвертки, кончиком ножа или просто нажатием руки, то внутри увидим провода, припаянные к плате. Самый объёмный в сечении — питающий провод. Он подаёт напряжение на всю гирлянду от сети. Дополнительно с платой соединены:
- резисторы;
- контроллер, создающий световые эффекты;
- диодные мосты;
- конденсатор;
- тиристоры для каждого канала елочного украшения.
Схема
Чаще всего элементы припаяны к плате. Но бывает и так, что сидят на клею. Особенно если изделие дешевого китайского производства.
Гирлянда «сошла с ума»
Бывает такие случае, когда после включения в розетку вилки питания, устройство начинает само по себе перебирать все возможные виды моргания, светит то тусклее, то ярче и т. д. Другими словами, четко видно, что это не заводской эффект, а гирлянда «сошла с ума». Чаще всего такой эффект называют хаотичным морганием. Как отремонтировать гирлянду самостоятельно, если обнаружился такой дефект?
Если наблюдается такое явление, то чаще всего проблема кроется в том, что электролитический конденсатор вышел из строя — вздулся, «взмок» и т. д. Это можно увидеть даже невооруженным глазом. Единственный возможный вариант ремонта в таком случае — это замена, вышедшей из строя детали. Номинал конденсаторов обычно указан на самих устройствах. Нужно купить новые на рынке радиодеталей и припаять исправное устройство на место сломанного.
Однако случается и так, что замена произведена, а эффекта никакого или же ни один из элементов не был вздут. В таком случае проблема кроется в том, что был пробит один из резисторов. Найти этот дефект глазом очень трудно, понадобится специальный тестер. При ремонте светодиодных гирлянд на 220 вольт, таким образом, делаются замеры сопротивления каждого резистора. Если значение не совпадает с тем, что указано на самой детали — производится замена.
