Как работать штроборезом

Как штробить стены под проводку без пыли и грязи

Штробление стен под проводку относится к черновым работам капитального ремонта, следовательно, такая работа должна быть подчинена определенным правилам:

1. Штробить можно только вертикально. Вся проводка ведется по потолку, поэтому даже если на одной стене располагается несколько розеток или выключателей – к каждой из них подводится отдельная штроба. Ни горизонтальные, ни диагональные штробы не допускаются.
   Важно знать. В случае соблюдения этого правила вы всегда будете знать, в каком месте стены нельзя сверлить отверстие, чтобы не попасть в провод.
2. Кабель или провод в стене укладывается только в трубу или гофротрубу, ширина штробы при этом должна обеспечивать монтаж креплений трубы внутри, а глубина на 10 мм больше диаметра трубки. Это обеспечит надежную фиксацию слоя штукатурки сверху. Прокладка провода внутри ПВХ или гофротрубы обеспечивает в дальнейшем возможность замены кабеля без разборки стен.
   Важно знать. Минимальный Ø гофротрубы 16мм, следовательно минимальная глубина штробы должна составлять 26 мм.
3. Если есть необходимость проведения нескольких труб, то штроба может становиться шире, но не глубже.
4. Согласование с управляющей компанией на штробление стен под проводку требуется только в случае проведения работ в панельном доме на несущей стене без штукатурки. Если слой штукатурки позволяет сделать в ней штробу, не касаясь самой плиты – согласования не нужно.

Как ухаживать?

Грамотный уход за инструментом может существенно продлить срок его службы:

• Отключать бороздодел из розетки после применения.
• После проведения работ чистить вентиляционные отверстия на корпусе и патрубок. Избегать образования твердого налета на внутренней поверхности защитного кожуха.
• Своевременно менять щетки, не допускать их полного истирания.
• Периодически обтягивать гайки и болты (особенно на штроборезах с высоким уровнем вибрации).
• Работать с перерывами, не допускать перегрева мотора.

Вам приходилось пользоваться штроборезом?

Было дело!Не довелось

Инструмент

Для того, чтобы работа по штроблению стены была выполнена максимально качественно и быстро – используйте только профессиональный инструмент. Если электропроводка – ваша профессия, приобретите, если вы делаете ремонт только для себя – возьмите профессиональный инструмент напрокат.

Штроборез + строительный пылесос. Использовать только в паре. Если будете использовать штроборез без пылесоса – вы не только дышать не сможете, даже видеть не будете где нужно резать.

Не используйте штроборез без пылесоса!

Бур, зубило и канальное зубило для перфоратора

Рассматривать извращения по типу «молотком и зубилом можно тоже вырубить штробу» в рамках этой статьи мы не будем. Это непрофессионально, некрасиво, долго и дорого.

Лучшие бытовые приборы

Для периодического использования в быту подойдет простой и маломощный инструмент (1-1,6кВт). При штроблении бетона скорость такого аппарата оставит желать лучшего, зато удастся хорошо сэкономить. Если работать аккуратно и с перерывами, такой бороздодел прослужит достаточно долго.

Фиолент Б1-30

Фиолент Б1-30 – идеальная бытовая модель, отлично зарекомендовавшая себя в работе. Она предназначена для обработки кирпича, ракушечника, известняка и, в меньшей степени, бетона. Помимо регулировки оборотов, в наличии весь возможный функционал, в том числе блокировка случайного запуска, плавный пуск и самоотключающиеся щетки.

Достоинства	Недостатки
Совмещает функции штробореза и болгарки.	Для резки бетона не хватает мощности, что отражается на скорости работы.
Регулируемая ширина пропила.
Работает тихо, без люфта и шума.
Рукоять поворачивается на 90*.
Защита от перегрева.
Дешевая цена.

Фиолент Б3-40

Дешевый инструмент, обладающий всеми достоинствами профессионального, кроме надежности. Быстро и аккуратно прорезает штробу для электропроводки в кирпичной стене. Удобство работы обеспечивается штуцером для пылесоса и дополнительной рукояткой. При необходимости Фиолент Б3-40 можно использовать в качестве болгарки (обороты позволяют).

Достоинства	Недостатки
Высокая мощность и скорость вращения.	Быстро перегревается при штроблении бетона.
Удлиненный кабель	При частом использовании быстро выходят из строя подшипники.
Идеальное сочетание цены и качества	Для регулировки ширины реза нужно разбирать кожух.

Зубр ЗШ-1500

Неплохой штроборез в низкой ценовой категории. Он поможет развести проводку в квартире или проложить трубопровод малого диаметра, но не более. Аппарат достаточно громоздкий и медленный, с ним справится только опытный мастер с твердой рукой.

Достоинства	Недостатки
Надежность.	Большой вес.
Защита от заклинивания.	Не удобная рукоять.
Фиксатор пуска.	Неправильно расположенный патрубок, из-за которого большая часть пыли не всасывается.
Умеренная цена.	Кожух снабжен пружиной, поэтому его нужно всё время прижимать к рабочей поверхности.
	Низкая скорость работы.

Калибр Мастер ШТБЭ — 2600/230м

Несмотря на универсальность аппарата, покупать его целесообразно только при планировании работ по панелям и железобетону. Калибр Мастер идеально подойдет для нарезания штробы в полу. При работе со стенами инструмент удобно вести сверху-вниз – тогда он пилит тяжестью собственного веса.

Достоинства	Недостатки
Большая мощность.	Тяжелый.
Глубокий рез.	Сложная система замены диска.
	Гайки на кожухе постоянно раскручиваются.
Относительно невысокая стоимость.	Укомплектован дисками низкого качества, которые придется сразу же заменить.
	Не удобная рукоять управления.

Порядок проведения работ

1. Подберите трубу ПВХ (для проводки) или гофротрубу необходимого диаметра. Для этого поместите в отрезок трубы необходимое количество кабеля. Провода должны входить свободно, т.к. всовывать вы их будете уже в смонтированную конструкцию.
2. Измерьте наружный Ø креплений для выбранной трубы.

Диаметр крепления для гофротрубы

При работе с перфоратором:

1. Вдоль всей отмеченной линии высверливаются отверстия буром Ø 8мм на глубину штробы.
2. Зубилом и канальным зубилом вырубываете канал необходимой формы и глубины.

При работе со штроборезом

1. Выставляете на штроборезе необходимую ширину и глубину канала.
2. Прорезаете вдоль очерченной линии штробу.
3. С помощью зубила перфоратора или обычного зубила вырубываете канал необходимой формы.
   Важно знать. Разбивайте широкие каналы на несколько линий, чтобы легче было вынимать лишнюю штукатурку, а сам канал получился аккуратнее.

На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода.

Важно знать. Для фиксации труб на дне штробы лучше использовать специальную хомут скобу с «гребенкой» — она не добавляет ширины и глубины всей конструкции.

Экономия дисков

В процессе работы диски штробореза (используются только металлические диски) быстро нагреваются. Интенсивность нагрева зависит от качества самих дисков и от материала изготовления стены. При штроблении стен следует учитывать этот фактор, т.к. чрезмерный нагрев дисков приводит к излишнему расходу.

Сделайте метки с шагом по 15-20 см по всей длине будущего канала, чтобы дойдя до них давать дискам штробореза остыть. В итоге работа будет выполнена быстрее, а расходники прослужат дольше.

Что такое работа штроборезом с пылесосом

Использование штробореза с пылесосом продиктовано спецификой работы – при проделывании канавок возникает большое количество пыли и мусора, что существенно затрудняет рабочий процесс. Поэтому все современные модели оборудованы специальным патрубком для присоединения любого бытового пылесоса. Помимо этого, все внутренние механизмы штробореза имеют дополнительную защиту от проникновения пыли.

Производителями разработаны модели со встроенным в инструмент пылесосом. Это существенно увеличивает вес, цену и размеры агрегата, но снимает необходимость постоянно возить за собой габаритный бытовой пылесос.

Соблюдение правил работы со штроборезом, техники безопасности позволит с легкостью выполнять штробление и избежать случайных травм. При выполнении больших объемов работы необходимо делать технические перерывы, чтобы не допустить перегревание электродвигателя. Строго запрещается использовать для пиления поврежденные алмазные диски.

Штроборез – электроинструмент для нарезки канавок в кирпичной, бетонной или другой кладках, из которых выполнены стены и перекрытия помещений. Штроба, или канавка, нужна для закладки в нее скрытым способом инженерных коммуникаций – телефонных, сетевых или электрических проводов, газовых или отопительных труб.

Инструмент прорезает штробу с помощью двух параллельно установленных алмазных дисков. Все современные модели имеют возможность регулировки ширины и глубины реза. Этот инструмент позволяет существенно ускорить и облегчить рабочий процесс прокладки коммуникаций, а борозды получаются ровными и аккуратными.

Это важно: перед тем как начать работу, нужно полностью прочитать инструкцию по эксплуатации. Перед запуском аппарата необходимо проверить надежность крепления алмазных дисков.

Техника безопасности

Штробление стен – работа повышенной опасности, поэтому обязательно применение:

• Защитные очки. Осколки штукатурки и бетона неизбежны как при работе со штроборезом, так и перфоратором. Они, а также пыль от них может попасть в глаза и сделать массу неприятностей.
• Перчатки. При работе с электроинструментом они обязательны, гораздо лучше, если подвижные части перфоратора или штробореза вырвут кусок ткани, чем участок кожи с ваших рук.
• Наушники. При работе со штроборезом или перфоратором длительное время нагрузка на слух может поначалу показаться незначительной, но может понемногу лишить вас слуха. Не пренебрегайте защитой ушей!
• Респиратор. Если для штробления стен вы используете только перфоратор, то защита дыхания качественным респиратором обязательна. В случае применения штробореза в паре с пылесосом достаточно обойтись «лепестком»

Что такое работа штроборезом с пылесосом

Использование штробореза с пылесосом продиктовано спецификой работы – при проделывании канавок возникает большое количество пыли и мусора, что существенно затрудняет рабочий процесс. Поэтому все современные модели оборудованы специальным патрубком для присоединения любого бытового пылесоса. Помимо этого, все внутренние механизмы штробореза имеют дополнительную защиту от проникновения пыли.

Производителями разработаны модели со встроенным в инструмент пылесосом. Это существенно увеличивает вес, цену и размеры агрегата, но снимает необходимость постоянно возить за собой габаритный бытовой пылесос.

Соблюдение правил работы со штроборезом, техники безопасности позволит с легкостью выполнять штробление и избежать случайных травм. При выполнении больших объемов работы необходимо делать технические перерывы, чтобы не допустить перегревание электродвигателя. Строго запрещается использовать для пиления поврежденные алмазные диски.

Штробление стен – один из способов организации проводки в квартире и доме. Существует несколько приемов и правил как правильно штробить стены под проводку и какие использовать инструменты и материалы.

Комментарии:

Ну совсем уж списывать со счетов молоток и зубило я бы не стал. Если нужно прорубить 10 см штробы можно обойтись и дедовским методом. Я бы не стал для такой цели заморачиваться со штроборезом в комплексе с пылесосом или даже перфоратором. Но все зависит от стены, конечно же.

Палыч, вот именно, от стены зависит. В новостройках сейчас такой бетон льют, что никакое ручное зубило не берет. Сколупнуть 5 мм вглубь практически невозможно. Его не всякий штроборез берет. Обычная болгарка тоже не берет. Только Hilti.

Статья хорошая, но почему написано, что штробить можно только вертикально? А если мне нужно горизонтально? Если мне нужно две розетки на одном уровне сделать?

Махмут, если две розетки на одном уровне — значит штробишь от потолка до этого уровня новую штробу. Конечно, можно нарубить штроб хоть по-диагонали, только вот как потом искать провода в стене?

А провода в стене искать обычнм датчиком — толеранция +- 5 мм.

Что за фигня про вертикальные и горизонтальные штробы? Подтягиваю кабель в комнату, ставлю коробку, опускаюсь до первой розетки на 35 см от пола и погнал горизонтально штробу от розеточного блока к следующему. На такой высоте не вешают картины, ковры, полки. И все знают, что кабель идет по прямой от розетки крозетке. Иногда это оптимальнейший вариант. А нам предлагают кучу коробок ставить сверху.

Оставить комментарий Отменить ответ

Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта

Особенности, технические возможности и советы по выбору качественного кабеля для проводки в доме

Как правильно составить схему проводки в частном доме, также провести ее правильный и надежный монтаж

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Лучшие профессиональные инструменты

Главное отличие профессиональных штроборезов от бытовых – способность выдерживать постоянные высокие нагрузки. Благодаря этому они могут работать в течение 60 минут без перерыва.

Makita SG 1250

Один из любимых инструментов электриков, занимающихся ремонтом квартир. Благодаря оборотистому движку и продуманной системе отведения пыли бороздорез Макита вырезает аккуратную канавку в гипсокартоне, кирпиче и ракушечнике. Из приятных для мастера опций необходимо выделить виброгасящую регулируемую рукоять и систему плавного запуска.

Достоинства	Недостатки
Укомплектован алмазными дисками.	Высокая стоимость.
Хорошее пылеудаление.	Из-за небольшой мощность не подходит для крупных объектов.
Высокая мобильность.	Часто выходит из строя предохранительная муфта на якоре.
Автоматическая подстройка скорости вращения.	Не предусмотрена возможность опускания штробы до пола или потолка (не доводит 20 см).

Bosch GNF 35 CA

Мощный и компактный аппарат, способный справиться с материалом любой прочности. Но использовать его удобнее всего по чистому бетону. При работе со штукатуркой образуется большое количество пыли, не попадающей в патрубок. Хорошо подходит для прокладки кабеля в плиточных полах.

Достоинства	Недостатки
Надежность.	Дорогой в обслуживании.
Качество сборки.	Сильно пылит.
Аккуратный и точный рез.	Неудобная кнопка включения.
	Из-за нехватки мощности часто срабатывает система защиты.

Metabo MFE 65

Мощный штроборез Метабо предназначен для профессиональной работы с любыми материалами: керамзитобетоном, кирпичом, пеноблоком, армированным бетоном, напольная плиткой, камнем. При использовании 1 диска может выполнять функции болгарки.

Все о штроборезах

В статье кратко расписано всё, что нужно знать о штроборезах (ручных бороздоделах по бетону). Указано, как работает подобная техника, описаны насадки и дан чёткий рейтинг штроборезов. Уделено внимание и тому, как пользоваться подобной аппаратурой.

Что это такое?

Само слово штроборез характеризует область использования этого агрегата — он призван прежде всего прорезать штробы, то есть специальные канавки в различных твёрдых материалах. Получать такие канавки с помощью ручных приспособлений не слишком эффективно, да и занимает много времени. Поэтому почти все прорезающие штробы инструменты используют электрический привод. Такие устройства выглядят как большие рубанки с дисковой, а не лезвийной рабочей частью; часто их также сравнивают с циркулярными пилами. Они прочно вытеснили и молоток, и зубило, и даже УШМ, продемонстрировав куда лучшую эффективность.

Качественный штроборез отлично справится и с кирпичом, и с бетоном. В основном его используют при протягивании электропроводки. Но в штробы могут закладывать также различные трубки, сигнальные и информационные кабели, мелкие вентиляционные каналы. Поэтому штроборезы стали одним из основных орудий в работе строительных бригад. Принцип их действия очень прост:

двигатель запускается в работу нажатием единственной кнопки;

кручение вала двигателя сообщается редукторному валу, который уже переводит импульс на пилящие диски, а уже эти части позволяют непосредственно обрабатывать материалы;

обеспечить защиту можно при помощи специального кожуха и соединительного устройства для подключения наружного дополнительного пылесоса.

Ручные

Да, для работы можно применять и такие модели. Выглядят они как трубы прямой или изогнутой конфигурации, на которых резец прикрепляют болтом. Простота исполнения (отсутствие двигателей) оборачивается недостаточной производительностью. Выполнить большой объём работы при помощи ручного штробореза едва ли возможно. Кроме того, крайне сложно работать с бетоном и кирпичом.

Электрические

Это те самые устройства, напоминающие традиционные «болгарки». Но стоит подчеркнуть, что среди них есть модели с единственным режущим блоком и с парой работающих дисков. Когда установлен только один диск, то это и есть то, что чаще всего именуют «бороздодел». Он уверенно работает даже с достаточно твёрдыми материалами и становится вполне эффективным помощником в ремонте и строительстве. Но профессиональные мастера часто применяют двухдисковые штроборезы, которые отличаются повышенной мощностью и производительностью.

Преимущество — возможность изменения дистанции, разделяющей режущие части. Это позволяет сразу прокладывать канавки и каналы различной ширины без дополнительных проходов и примерок. Часто возможно и регулирование глубины борозд.

Что полезно, доработка штробы сводится к минимуму — придётся лишь немного проходиться перфоратором, и то не всегда. В итоге получаются очень аккуратные каналы, использовать которые не составляет труда.

Прямые

Речь идёт о приспособлениях, которые оснащены дисками, развёрнутыми под прямым углом относительно обрабатываемой поверхности. Именно прямыми штроборезами пользуется большинство строителей. Их применяют и в домашнем, и в профессиональном секторах. С помощью такой техники можно выполнять широкий спектр различных работ. Именно её надо выбирать для любого начинающего мастера.

Угловые

Такая схема встречается существенно реже, нежели прямой тип штробореза. Производители выпускают лишь крайне ограниченное количество соответствующих моделей. Стоимость, как минимум, не меньше, чем у прямых аналогов. Даже квалифицированные бригады обычно не приобретают угловой штроборез, а берут его в аренду. Используется он только в одном случае — когда требуется прокладывать канал строго угловой формы.

Аккумуляторный тип штроборезов встречается заметно реже питаемого от сети. Дело в том, что батарейное питание неспособно поддержать достаточно длительную и стабильную работу – слишком много времени будет тратиться на перезарядки. Кроме того, АКБ оказывается дополнительным отягощением и увеличивает габариты корпуса. Поэтому обычные, включаемые в розетку, штроборезы ещё очень долго будут вне конкуренции.

Бензиновый тип аппарата применяется в основном в системе ЖКХ и в дорожном строительстве, ремонте. Обеспечивать электропитание, особенно в отдалённых труднодоступных местах не всегда возможно, и даже там, где это реализуемо, могут возникать дополнительные проблемы.

Производительность и мощность у техники с ДВС вполне высока. Она может использоваться даже для очень больших объёмов работы. Есть дополнительное деление на самоходные и буксируемые модификации.

В отдельную группу обоснованно выделяют инструмент с подачей воды — или, как ещё говорят, с водяным охлаждением. Но надо помнить, что вода нужна также для удаления пыли из рабочей зоны и для уменьшения образования этой пыли. Усиленный отвод тепла увеличивает время непрерывной работы. Правда, периодически придётся всё же останавливаться – это прямо указано в инструкциях. Что касается пылеудаления, то эта опция прямо влияет не только на комфорт операторов, но и на качество обработки поверхностей в конечном счёте.

Для чего используют?

Штроборез чаще всего ассоциируется с инструментами, работающими по бетону и по кирпичу. И это действительно так — ведь именно в твёрдых материалах в основном и приходится проделывать канавки (штробы). Такая процедура позволяет протягивать:

Как работать штроборезом

Для выполнения каналов под прокладку в стене кабелей, труб, других линий коммуникаций используется штроборез. Этот инструмент позволяет резать бетон, армированный бетон, кирпич, строительные блоки. Как работать штроборезом, для чего он нужен, как устроен и на какие моменты обратить при выборе модели — в этой статье.

Принцип работы

Штроборез или иное название — бороздорез, представляет собой инструмент с электродвигателем, оборудованный двумя сменными алмазными дисками для резки бетона. Это выгодно отличает его от УШМ и стенорезов при выполнении каналов в стенах. Там, где болгарке нужно два прохода, штроборезу достаточно одного. При этом диски режут строго параллельно. Поэтому края канала получаются ровными, ширина — одинаковая на всем протяжении.

Еще одно отличие от УШМ — наличие регулировки глубины реза. На штроборезе она выставляется перед началом работы и сохраняется до ее окончания. При пилении стены болгаркой оператору самостоятельно приходится следить за глубиной реза.

Алмазные диски не поставляются в комплекте, хотя бывают редкие исключения. Их приобретают самостоятельно. При выборе учитывается материал, который предстоит резать: бетон, керамзитобетон, кирпич. Профессиональные мастера обращают внимание на ресурс диска. У авторитетных производителей он заявляется на уровне 20-30 м².

Как пользоваться штроборезом

Перед началом работы:

Выберите ширину реза исходя из размеров проектируемого канала. Для этого выбирается толщина шайб, установленных между дисками. Обычно набор сменных элементов идет в комплекте с инструментом.

Установите глубину реза. Параметр регулируется выбором положения специальной пластины. Зафиксировать ее можно винтом с пластиковой ручкой-барашком или ключом шестигранником.

Разметьте канал на стене или установите временную направляющую. В этом качестве можно использовать ровную деревянную рейку или отрезок профилированной трубы. Направляющая нужна для сохранения положения инструмента во время работы.

Приложите штроборез плотно к стене, начните резку.

По завершении работы удалите остаточный бетон или кирпич из канала ручным инструментом.

Производители рекомендуют использовать следующие средства безопасности:

Защитные очки. Предохраняют глаза от случайно вылетающей из-под диска крупной бетонной крошки.

Строительные противошумные наушники. Помогают защитить слух оператора при длительной работе с инструментом. Электродвигатель штробореза создает при работе шум до 100 дБ и более.

Параметры выбора инструмента

Мощность двигателя

Большинство штроборезов оборудованы электрическим двигателем мощностью более 1000 Вт. Профессиональные модели — более мощным, 1500 Вт и выше. Это позволяет выполнять работу быстрее.

Важный момент — качество системы охлаждения электродвигателя. В профессиональных моделях она устроена таким образом, чтобы обеспечить долгую работу инструмента в непрерывном режиме. Бытовые рассчитаны на кратковременное включение, могут перегреваться при слишком долгой эксплуатации без отдыха.

Еще одна удобная опция — система плавного пуска электродвигателя. Ее важность возрастает с ростом мощности. Плавный пуск позволяет исключить рывки при старте. Это делает работу комфортнее и безопасней для оператора, позволяет выполнять более ровный рез. Также плавный старт сберегает ресурс двигателя, щеточного узла и передаточного механизма.

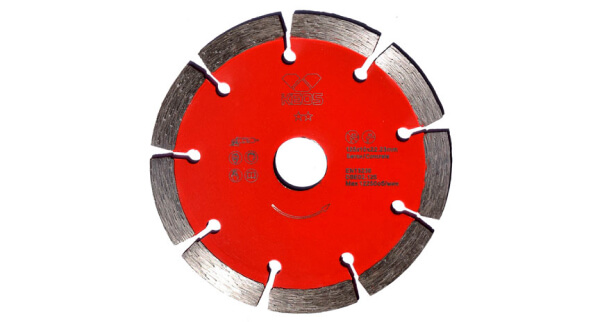

Диаметр дисков (глубина реза)

Диаметр используемых в инструменте алмазных дисков напрямую связан с максимальной глубиной резки. В большинстве моделей используются:

Диски диаметром 125 мм. Это соответствует максимальной глубине реза 30 мм.

Диски диаметром 150 мм. Позволяют резать на глубину до 40 мм.

Ресурс работы режущего диска зависит от его модели, производителя и использованных им материалов. Он не связан с техническими характеристиками оборудования.

Обратите внимание на стандарт посадочного места. В большинстве распространенных моделей он соответствует 22,23 мм.

Ширина реза

Выставляется перед началом резки. Большинство моделей позволяют менять его в определенных производителем пределах. В частности, в штроборезах AEG можно выставить ширину канала от 8 до 25 мм.

Для сравнения отметим, что для прокладки одиночной гофры достаточно ширины 20 мм. Под прокладку пластиковых или металлических труб нужны более толстые каналы.

Тип и число рукояток

Есть инструменты с прямой рукояткой, напоминающей аналогичную на болгарке. Ими удобно пользоваться при выполнении коротких каналов.

Штроборезы с D-образной ручкой удобны при выполнении большого объема работ и длинных каналов в стенах.

Модели отличаются эргономикой ручки, наличием нескользящего прорезиненного покрытия. Такие опции есть в дорогих профессиональных моделях.

На инструменте может быть предусмотрена дополнительная рукоятка. Она нужна для более надежного удержания инструмента во время работы. Дополнительная рукоятка может быть съемной.

Дополнительные опции

Наличие патрубка для подключения пылесоса позволяет заметно снизить количество бетонной и кирпичной пыли в воздухе при работе. Шлам отводится от места резки пневматическим способом. Отметим, что использовать для этого можно только специально разработанные промышленные пылесосы. Бытовые не предназначены для работы со строительным мусором и мелкой бетонной пылью. Их использование приведет к моментальному засорению фильтров и, как следствие, перегреву двигателя.

Длина кабеля. Может достигать 4 и более метров. Чем длиннее провод, тем на большем расстоянии от источника тока можно работать. Компенсировать нехватку длины кабеля поможет сетевой удлинитель.

Гарантия и долговечность

Как у любого инструмента, у штробореза есть определенный производителем ресурс работы. Он влияет на долговечность и длительность заводской гарантии. У некоторых брендов она достигает 6 лет. Что говорит о высокой надежности этого инструмента.

Что такое штроборез, виды инструмента и как им правильно пользоваться

Для прокладывания любых инженерных коммуникаций по современным стандартам необходимо использовать скрытый способ. Другими словами, трубы и провода замуровываются в стене, в которой предварительно прорезана канавка. Наиболее быстро и удобно она делается при помощи штробореза. Для использования этого инструмента необходимо знать его конструкцию, способ работы и технику безопасности.

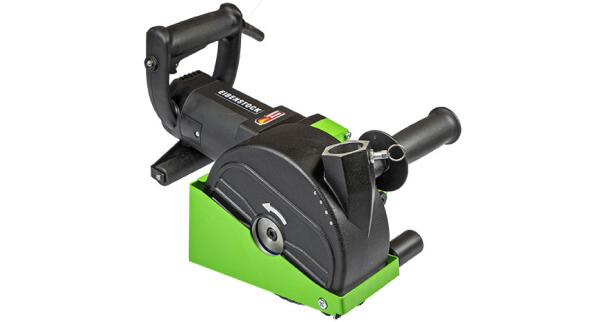

Штроборез: что такое и устройство

Штроборез, или как его по-другому называют “бороздодел”, по способу работы можно сравнить с болгаркой.

Эти два устройства функционируют по одинаковой схеме, а для прорезания отверстий в них используется диск.

Поэтому при изготовлении первых штроборезов за основу была взята болгарка.

Многие модели этих двух инструментов даже внешне очень похожи. Основополагающее отличие штробореза в том, что он способен одновременно делать два разреза. При включении начинают работать два диска, расстояние между которыми и составляет глубину, необходимую для штробы.

Второе отличие штробореза – это наличие у него рабочей платформы, с помощью которой можно опереться на пол или стену во время работы. Данная платформа может двигаться, обеспечивая необходимое расстояние для штробы. Также, в отличие от болгарки, многие штроборезы оснащены дополнительной системой для удаления пыли. Чаще всего она представляет собой патрубок для подключения пылесоса. Учитывая специфику работы с этим инструментом, возможность сбора мусора является крайне полезной.

Скорость действия штробореза превышает быстроту болгарки вдвое. Также следует знать, что устройство не является отрезным, то есть после окончания работ остаётся ровная канавка для укладки коммуникаций. Для изготовления режущей поверхности используются два диска с алмазным напылением. Зазор между ними и глубина прорезания штроб регулируется.

Конструкция штробореза состоит из следующих деталей:

• Электрический мотор;
• Вращающийся шпиндель с абразивными дисками на нём;
• Направляющая рама с роликами (для настройки глубины реза);
• Рукоятки для удобства при работе (за них держат инструмент);
• Защитный кожух.

Чтобы работа с инструментом не выходила за рамки техники безопасности, диски закрыты защитным кожухом. Рядом с ним же располагается и шланг для вывода пыли. Наиболее мощные устройства также оснащены специальными трубками для подачи воды на зону реза.

Как работает

Принцип работы штробореза предельно прост:

1. После включения им проводят по стене с разметкой, которая была нанесена предварительно;
2. В это время алмазные диски прорубают две параллельных прямых полоски;
3. Теперь мастеру нужно лишь удалить куски стены между получившимися полосами при помощи перфоратора.

Если выполнять подобную задачу болгаркой, придётся потратить в два раза больше времени, ведь каждую линию нужно будет вырезать отдельно.

Виды бороздоделов

По способу работы штроборезы бывают ручными и электрическими. Ручное устройство наиболее простое в использовании. Работает оно практически бесшумно, а стоит около 300-500 рублей. Но для прорезания твёрдых бетонных и железобетонных стен такой инструмент не подойдёт. Он справится лишь с работой на газобетоне и лёгких бетонах.

Ручные штроборезы бывает двух видов:

• С изогнутой формой рукоятки и держателями для каждой руки. В таком инструменте резец крепится при помощи болта и является двухсторонним. Данный штроборез идеально подходит для выполнении задач в горизонтальном положении. Два держателя помогут правильно распределить площадь нажима, что значительно увеличит скорость работы.
• С держателями прямой формы. Такой штроборез лучше подойдёт для прорезания стен из ячеистого газобетона. Он работает очень легко и качественно. Но главное достоинство такого инструмента – высокая точность, позволяющая делать ровные отверстия (вплоть до миллиметра).

Электрический штроборез применяют для проведения борозд на поверхности твёрдых материалов (кирпич или железобетон). Внешне он похож на угловую шлифовальную машину, а стоит от 4 до 25 тысяч рублей.

Электрические модели разделяются на несколько групп по мощности. Среди них можно выделить:

• С малой мощностью (мотор на 0,9-1,3 кВт). Их делают для домашнего применения. Резать поверхность с таким инструментом непрерывно нельзя, нужно устраивать продолжительные остановки. В обратном случае двигатель может быстро перегреться и сгореть.
• Средние (двигатель с мощностью 1,3-2 кВт). Можно применять для выполнения большого объёма задач. Хорошо подойдёт для полупрофессиональной эксплуатации.
• Сильные (электромотор с мощностью от 2 кВт). Это профессиональный инструмент. В комплекте к нему идут большие по диаметру алмазные диски (от 230 мм), позволяющие прорезать штробы с глубиной до 100 мм. Обладает большой стоимостью, поэтому используется исключительно на крупных производствах.

Любые электрические штроборезы можно использовать для кирпича, газоблока и бетона. Отличия при работе будут заключаться только в скорости прохода и глубине реза.

Техника безопасности

Во время использования штробореза следует соблюдать правила безопасности. Игнорирование данных рекомендаций зачастую приводит к получению серьёзных травм и порче устройства:

1. Можно подключать устройство к сети только с тем напряжением, которое соответствует рекомендованным данным на техническом руководстве к устройству;
2. Перед подключением инструмента к сети следует убедиться в том, что кнопка питания находится в выключенном состоянии;
3. Работать с устройством, на проводах которого нарушена двойная изоляция, запрещено. В противном случае можно получить поражение током;
4. Вентиляционные отверстия на штроборезе должны содержаться в чистоте. Перекрывать их запрещено. По окончании работы следует продуть отверстия сжатым воздухом;
5. Нельзя допускать попадание жидкостей на инструмент и использовать его во влажном состоянии;
6. Перед началом работы следует проверить надёжность закрепления всех гаек и винтов на инструменте;
7. Запрещено оставлять устройство в очень холодных или горячих помещениях. Это может привести к поломке механических или электрических элементов;
8. Во время работы посторонним людям запрещено находиться в непосредственной близости к устройству;
9. До начала штробления следует проверить стены на предмет нахождения в них водяных, электрических или газовых труб;
10. Запрещается держать штроборез во время работы только одной рукой;
11. Нельзя касаться вращающихся частей механизма во время работы;
12. Если произошла поломка диска, следует срочно отключить устройство от сети и произвести его замену;
13. Запрещено работать в помещениях с повышенной пожароопасностью;
14. Нельзя выпускать из рук штроборез до того момента, пока он полностью не выключится;
15. Класть устройство после окончания работы на диски запрещено.

Важно! Во время работы обязательно нужно использовать защитные очки, каску и толстые рукавицы против скольжения. Также следует защитить уши и нос от попадания частиц пыли.

Как правильно пользоваться

Техника использования ручного и электрического инструмента похожа, но имеются и некоторые различия. Поэтому изучить принцип работы каждого из них следует отдельно.

Ручным

Ручные штроборезы применяются для прорезания мягких бетонных смесей и газобетона.

Для использования инструмента следует также заранее приобрести направляющую.

Вместо неё разрешается взять деревянную доску достаточной длины с ровными краями.

Для начала на поверхность материала следует нанести разметку чтобы знать, где расположить канавки. Затем по этой полосе нужно прикрутить деревянную доску или направляющую. Закрепить её можно при помощи пары саморезов. Здесь не нужна высокая надёжность крепления, поэтому никаких длинных шурупов использовать не надо.

После закрепления доски по ней следует провести лезвием штробореза. Наличие направляющей поможет избежать образования неровностей на канавке. После того, как на материале будут проделаны необходимые углубления, доску можно убирать и продолжать работу без неё.

Если у человека уже есть опыт работы с ручным штроборезом, направляющую можно не использовать, хотя с ней результат получится аккуратнее. Направлять движение реза следует сверху вниз. Пои этом стоит учитывать, что глубина штробы может отличаться на разных участках, поскольку отрегулировать её на ручном инструменте невозможно.

Электрическим

До начала работы следует определиться с материалом, который необходимо штробить.

Для каждого покрытия используется собственный пильный диск.

Затем при помощи уровня на поверхность материала наносится разметка.

Линию следует вести таким образом, чтобы канавка получилась слегка в стороне, ведь проводить по отметке придётся боковую часть платформы. Если мастер будет стараться удержать центр штробореза на линии, то итоговая штроба получится крайне неровной. Во время прорезания инструмент следует двигать сверху вниз. Так нагрузка на руки значительно уменьшится.

После того, как две продольные линии на материале будут закончены, следует выбить центральное пространство между ними. Для этого удобно использовать перфоратор или простое зубило. Для более быстрого завершения работы стоит подобрать ширину зубила или насадки для перфоратора так, чтобы она соответствовала ширине пространства между линиями.

Если работа проводится в плохо проветриваемом помещении (ванная комната, санузел), то очень удобно будет использовать строительный пылесос. Его следует подключить к штроборезу при помощи специального шланга. Таким образом воздух будет всасываться вместе с образуемой пылью, из-за чего помещение не испачкается так сильно, а дышать будет значительно проще.

Какой выбрать

При покупке инструмента следует обратить внимание на основные характеристики. Это позволит приобрести наиболее подходящий для каждого случая инструмент и сохранить денежные средства.

Мощность

Этот критерий наиболее важен во время выбора. Оптимальным решением для профессионального использования будет взять штроборез с мощностью 2,5 кВт. Он быстро справляется с работой, хотя и производит достаточно много шума.

Если же планируется покупка инструмента для частного редкого использования, лучше выбрать модель с меньшей мощностью (от 1,3 до 2 кВт). Работа будет идти медленнее, но зато стоимость такого штробореза порадует покупателя.

Этот критерий зависит от силы и выносливости человека, который собирается использовать инструмент. Чем тяжелее штроборез, тем он, обычно, мощнее. От более лёгких моделей руки устают значительно меньше. Перед покупкой рекомендуется взять инструмент в руки и подержать несколько минут, чтобы оценить нагрузку на организм.

Важно! Для бытового использования лучше выбирать штроборез с наименьшим весом при остальных равных характеристиках. Тяжёлыми инструментами труднее управлять.

Скорость вращения

Этот параметр напрямую зависит от мощности инструмента. Для штробореза средними показателями являются 5-11 тыс. об/мин. Покупатели чаще всего отдают предпочтение инструментам со скоростью от 6 до 9 тыс. об/мин. Если же требуется сделать штробу на очень твёрдых материалах, лучше приобрести инструмент со скоростью от 11 тыс. оборотов. Часто в продаже встречаются модели, которые позволяют регулировать скорость вращения дисков.

Ширина и глубина реза

Возможность удобно настроить инструмент – ещё один очень важный критерий. Чем выше диапазон настройки, тем лучше для пользователя, который собирается часто использовать инструмент. Если нужно выбрать инструмент для электромонтажа, то штробы в 1-2 см шириной и 1 см глубиной обычно бывает достаточно. Если же необходимо делать канавки для проведения труб, требуется намного больший диапазон (около 6 см шириной). Подбирать штроборез для такой работы нужно индивидуально в зависимости от предназначения.

Диаметр дисков

Необходимый размер дисков также зависит от предназначения инструмента. Для проведения электрики достаточно 150 мм (делает штробу на 45 мм). Если необходимо проложить трубы с водой или газом, то лучше выбрать диски на 180 мм (входят в стену на 60 мм). Также в продаже имеются диски на 230 мм, которые способны проделать канавку в 85 мм. Однако из-за особенностей конструкции минимальная глубина получится 15-20 мм, поэтому назвать такую деталь универсальной нельзя.

Эргономика

Некоторые модели позволяют выполнять штроборезом дополнительные функции. Например, очень часто приобретают инструменты со встроенным пылесосом. Он помогает быстро избавляться от пыли во время работы. Также не лишней деталью станет и муфта скольжения. Она позволяет двигателю эффективно работать при разных режимах на неизменной нагрузке.

По возможности следует останавливать выбор на моделях, комплектация которых включает автоматическую защиту, срабатывающую в момент перегрева инструмента. Стоит обратить внимание и на штроборезы с защитой от случайного пуска двигателя.

Если инструмент покупается для редкого домашнего использования, следует приобрести модель со встроенной функцией болгарки. Необходимость штробить поверхность появляется нечасто, а вот шлифовальная машинка во время работы всегда пригодится.

Важно! При выборе инструмента следует также сделать акцент на материале покрытия. Защитный корпус поможет избежать травм во время работы.

Штроборез – незаменимый и очень удобный инструмент для прорезания стен. Если не получается выбрать подходящую модель при покупке самостоятельно, лучше обратиться за помощью к консультанту. Обычно менеджеры обладают полной информацией о функциях инструментов, которые просто незаменимы для использования в домашних условиях.
