Нашла в гараже два сломанных вентилятора и решила немного скреативить: сделала из них удобную подставку для обуви

Кондиционер — очень полезная вещь, помогающая насладиться летним теплом не задыхаясь от жары. Прежде чем мы купили домой кондиционер, мы пользовались привычными вентиляторами. Но они по очереди отслужили свой век и были отправлены в сарай, где и ждали своей очереди или быть выброшенными на свалку или же обрести вторую жизнь в виде какой-нибудь интересной переделки. И вот их очередь настала, когда я поняла, что нашей достаточно большой и дружелюбной семье необходима полка для обуви. Вспомнив про старые вентиляторы, и вдохновившись всемирным движением DIY — сделай сам, я нашла способ смастерить оригинальную стойку-полку для обуви, похожую на менажницу. Теперь я хочу поделиться с вами этой задумкой и рассказать, как воплотить ее жизнь.

Отбор кандидатов

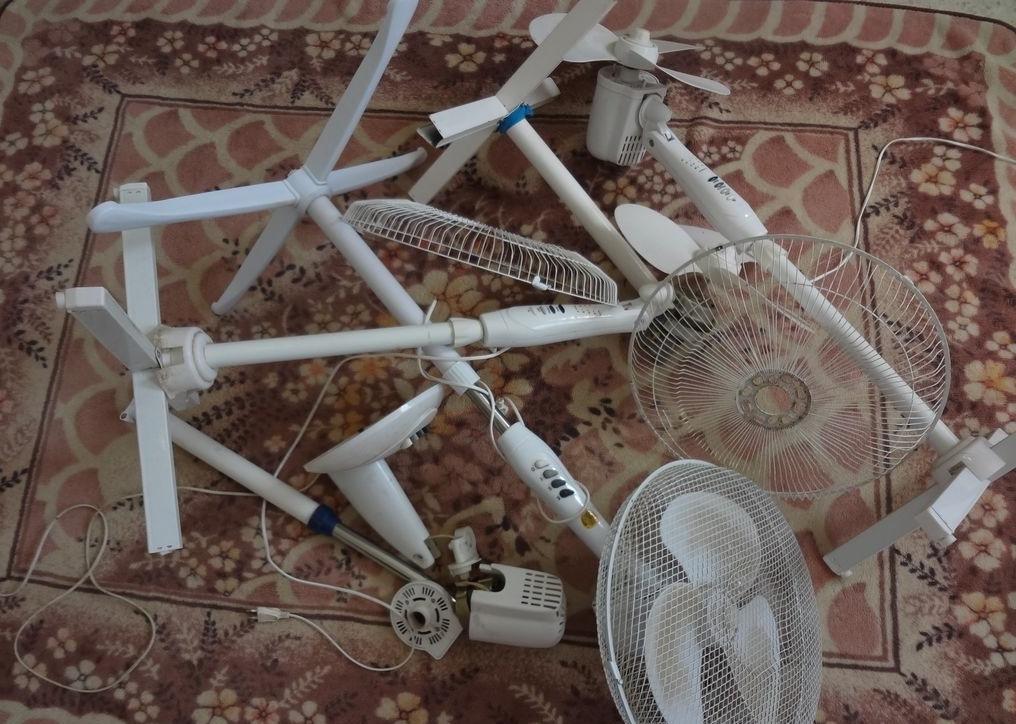

Итак, для начала я собрала вентиляторы и начала их изучать, отбрасывая те, которые были слишком ржавыми или сильно поломанными. С некоторых приходилось снимать хорошие детали, отправляя лишнее в кучу мусора, который вывозится на свалку. Это был ужасный беспорядок! Затем я разобрала выбранных кандидатов на части, чтобы внимательно их осмотреть.

Решетчатые крышки, которые защищают лопасти, были еще крепкими, но в некоторых местах ржавыми. Поэтому ржавые места я зачистила при помощи шкурки, затем покрасила сначала специальной грунтовой по ржавчине, а затем белой краской. И оставила их сушиться.

Сбор необходимых деталей

Я взяла 2 вентилятора, удалила верхние части, потому что мне нужны были только 2 стойки с основанием (ноги вентилятора), затем я отрезала шнуры от них, чтобы они не мешали. Еще для создания стойки для обуви мне понадобились 4 штуки пластиковых крышек от контейнеров. Крышки следует выбирать из прочного жесткого пластика, а не такие, которые мягкие и гнущиеся.

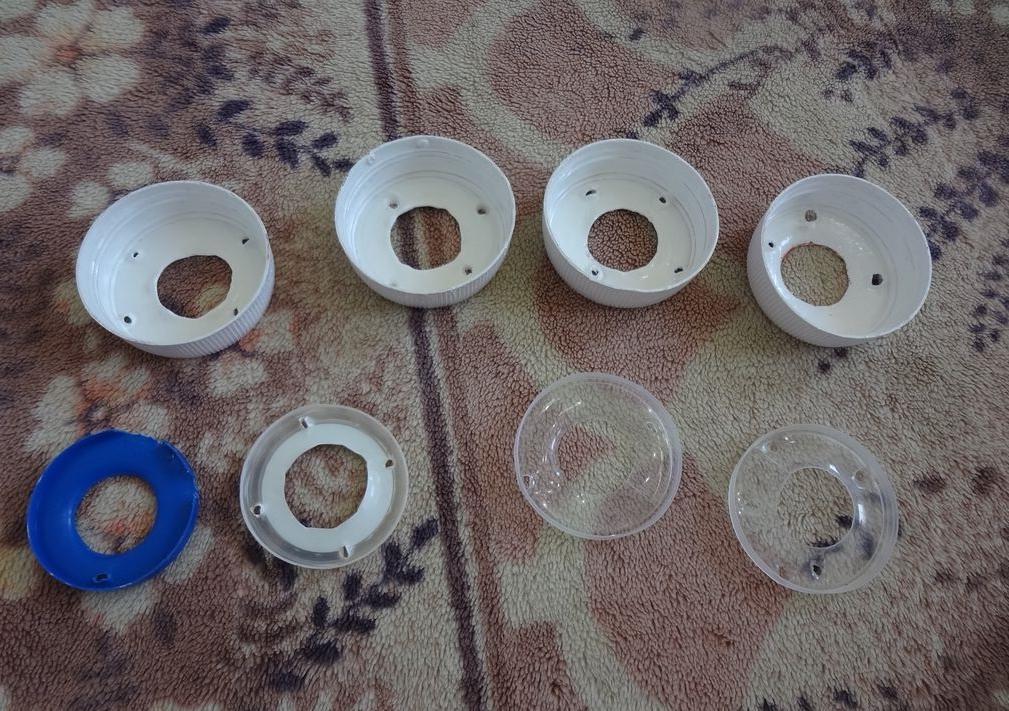

Я решила, что мне пригодятся еще крышки от 4 упаковок чипсов Pringles, но вы можете использовать что-то похожее. Также для работы нужны будут острые крепкие ножницы и краска, чтобы покрасить пластиковые крышки.

Резка и покраска дополнительных частей

Для того чтобы из старых вентиляторов получилась необычная подставка для обуви, мне потребовались дополнительные детали, которые я сделала из пластиковых крышек от контейнеров. В 4 крышках нужно сделать одно большое отверстие по центру и 4 маленьких, расположенных по осям. Большое отверстие необходимо сделать чуть меньшего диаметра, чем стойка вентилятора. Такие же отверстия следует вырезать и на крышечках от упаковок чипсов. Затем крышки от контейнера я покрасила, чтобы они были тоже белыми.

Доработка решеток

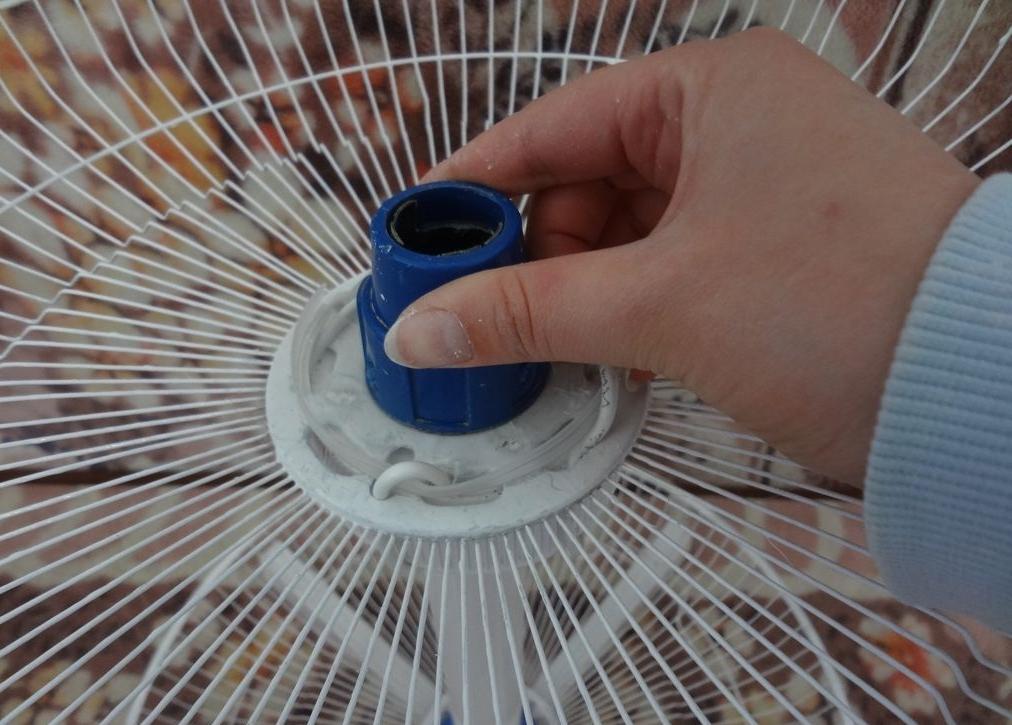

При разборке вентиляторов я обратила внимание на специальные мелкие детальки, при помощи которых скрепляются защитные решетки. В моем проекте они совершенно лишние, поэтому я аккуратно сняла их при помощи плоскогубцев. Места крепления зажимов я зашкурила и покрасила белой краской.

Части стойки

У подставки, которую я решила сделать из старых напольных вентиляторов, должна быть одна опора-нога. Поэтому от одного вентилятора я оставила нижнюю часть с треногой, а от второго — верхнюю часть. И ту и другую деталь я зашкурила в проржавленных местах, затем покрасила также сначала грунтовкой, а затем белой краской.

Сборка первого яруса обувницы

Итак, все необходимые детали подготовлены, поэтому можно приступать к сборке стойки под обувь:

  1. Берем стойку с треногой — это будет опора.
  2. На нее в самом низу наматываем небольшой кусок бечевки и сверху надеваем деталь, которая служит креплением частей вентилятора. Бечевка служит креплением, не позволяющим болтаться первому ярусу обувницы.

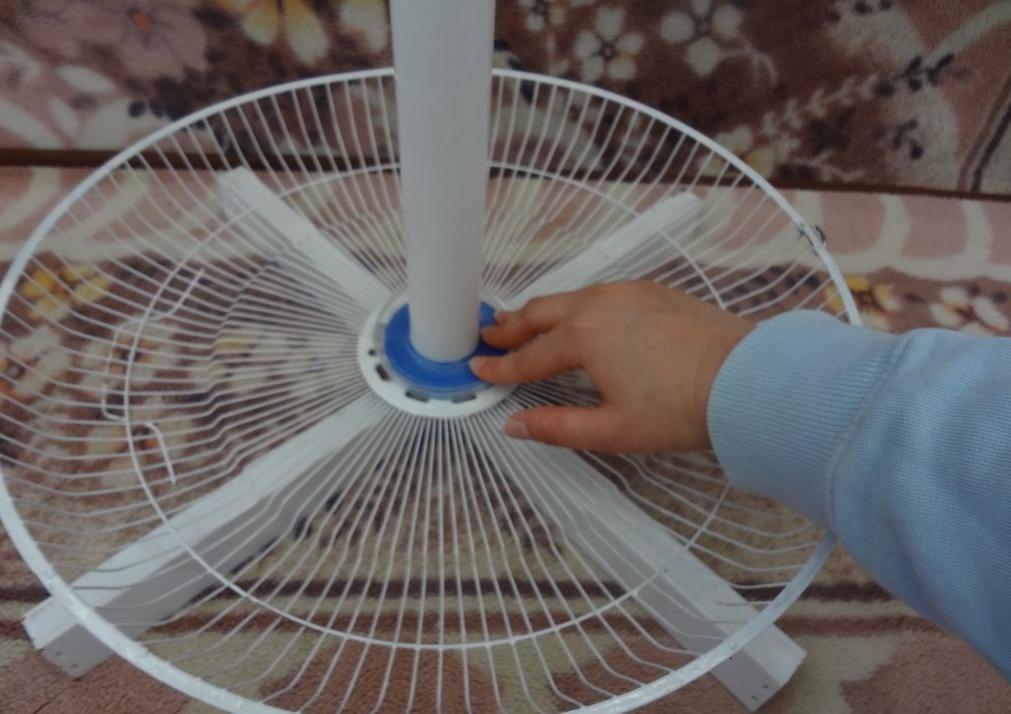

  3. Теперь на подготовленную основу опускаем первую решетку выпуклой стороной вниз, чтобы она напоминала чашу. Сверху прижимаем решетку крышкой от «Принглс» и крышкой от контейнера.

В этот момент становится понятно, для чего отверстия в пластиковых частях, которые были заготовлены из крышек, нужно было делать чуть меньше, чем диаметр стойки вентилятора — чтобы они садились плотно и не давали решетке сдвигаться.

Установка второго яруса

Перед установкой второй решетки мне пришлось сделать доработку стойки. Ведь если первый ярус легко фиксировался, поскольку устанавливался на крестовину опоры вентилятора, то второй ярус опереть не на что. Поэтому в верхней части стойки-опоры, с которой в данный момент проводится работа, необходимо крепко-накрепко привязать отрезанный электрический шнур, сделав два узла напротив друг друга.

Затягивать шнур необходимо как можно плотнее, к тому же, можно его проклеить универсальным клеем. Делается это для того, чтобы второй ярус выдержал нагрузку нескольких пар обуви.

Концы шнура, которые необходимо сделать одинаковыми по длине, теперь пропускаем через мелкие отверстия в подготовленной крышке от контейнера.

Шнур также следует пропустить через технологические отверстия во второй решетке, расположив ее выпуклостью вниз. И снова поверх решетки и пропустив шнур сквозь небольшие отверстия, установить крышку от Pingles, прижав ею решетку.

Оставшиеся концы шнура пропускаем вниз через другую пару отверстий, снова завязываем и прячем так, чтобы их не было видно. Сверху надеваем пластиковый переходник, который был на самом вентиляторе.

Верхняя часть обувницы

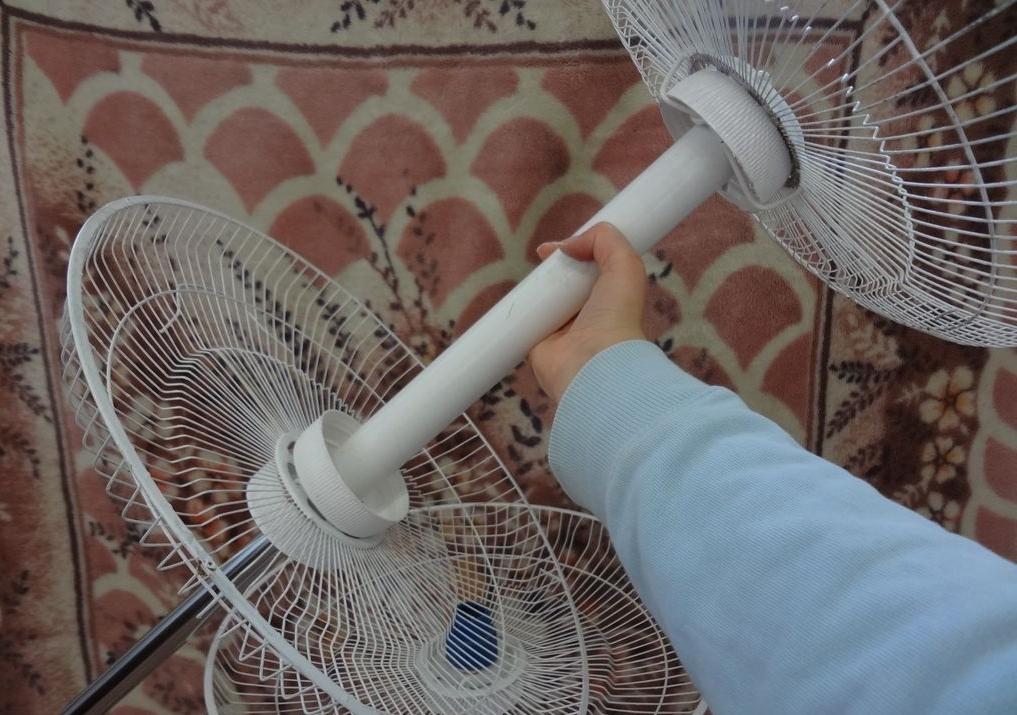

Нижняя часть стойки для обуви готова, ее можно отложить в сторону. Теперь берем верхнюю стойку от вентилятора и начинаем сборку этой части:

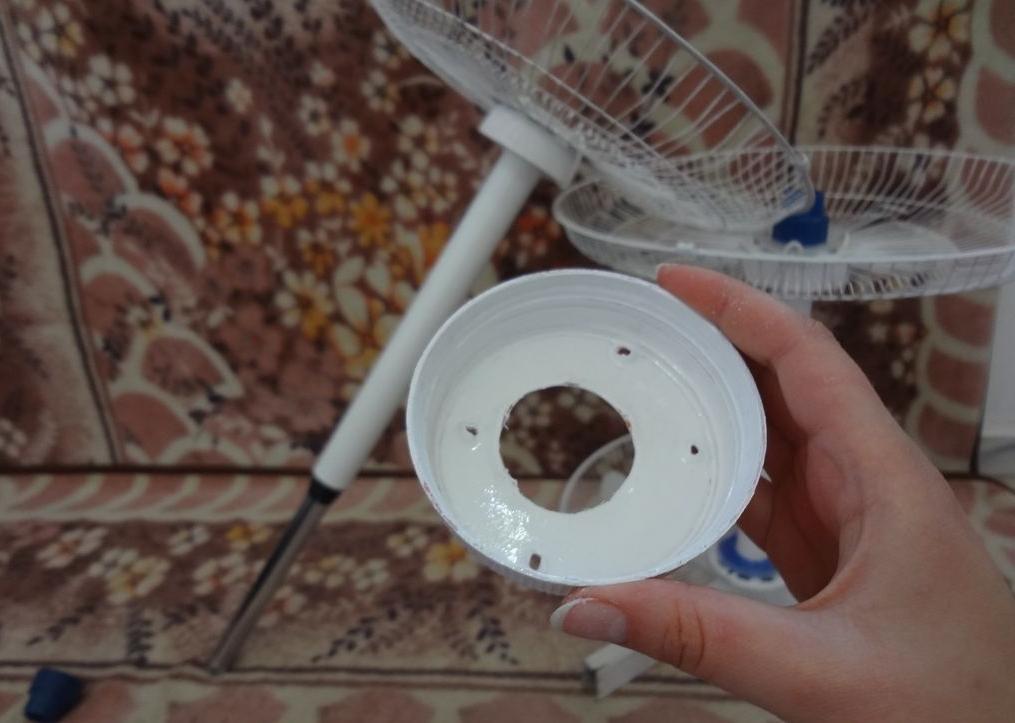

  • Сначала возьмем крышку от банки чипсов и протащим ее до самого верха.
  • На нее опускаем решетку, но так, чтобы она была выпуклой стороной вверх.
  • Теперь закрепляем на опоре второй шнур точно так же, как делали это на первой стойке — под самой решеткой, чтобы узлы шнура послужили ей надежным упором.
  • Концы шнура вновь продеваем туда и обратно через разные пары отверстий в крышке от контейнера, затем пропускаем их верх через решетку и крышечку от «Принглс», вновь убираем их вниз, чтобы аккуратно спрятать.

  • Теперь внизу верхней части монтируем последнюю четвертую решетку, сделав ей опору из плотно держащейся крышки от контейнера.

Собираем в одно целое

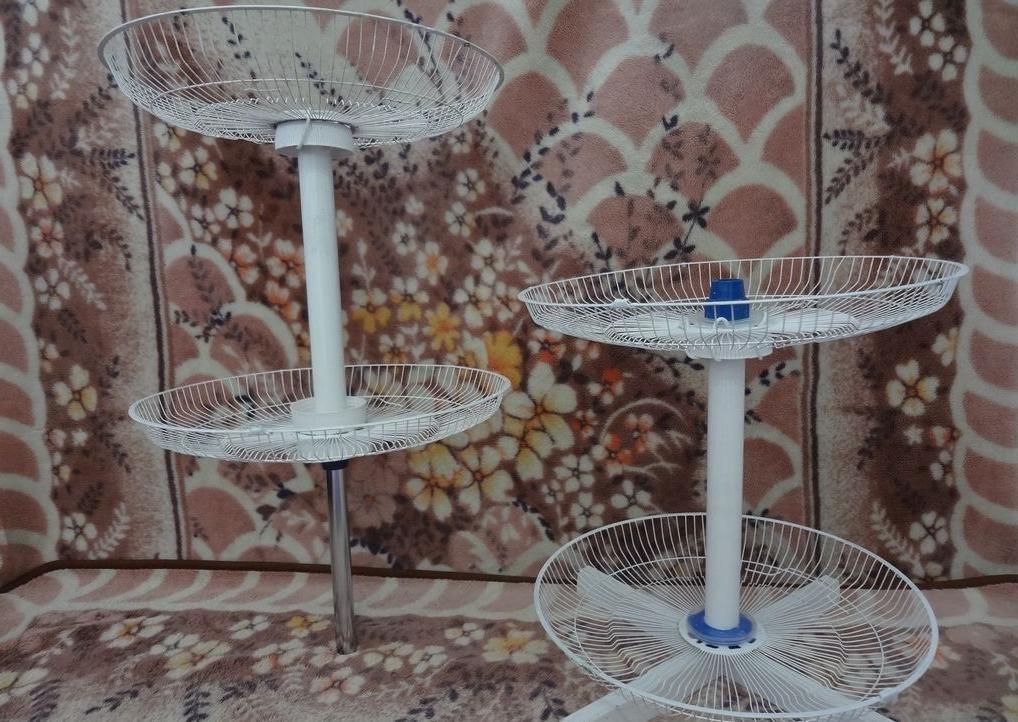

Две части стойки для обуви уже готовы.

На нижней в самом верху установлен переходник, взятый от старого вентилятора. Верхнюю часть опускаем на первую, вставляя металлическую трубу в переходник нижней части. Крепление переходника следует закрутить как можно сильнее, чтобы обувница не развалилась при эксплуатации.

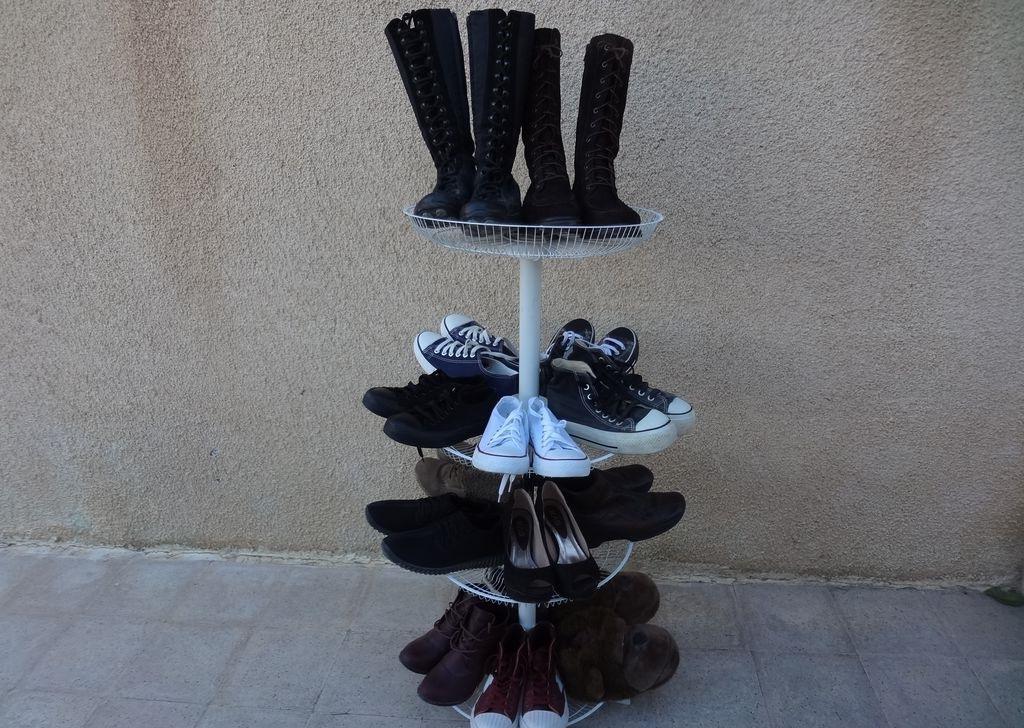

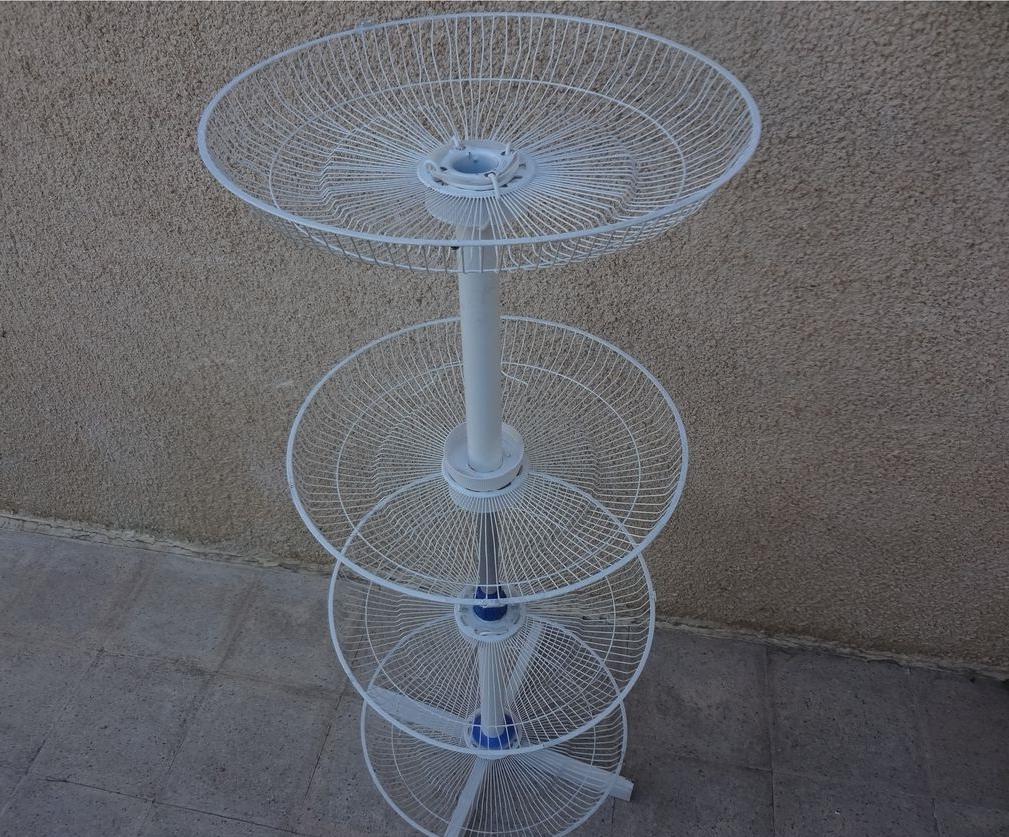

Что же, обувница из двух старых напольных вентиляторов готова. Она прочная, но в тоже время достаточно легкая. Сама конструкция занимает мало места, но благодаря четырем ярусам, на ней помещается по крайней мере 16 пар обуви!

Благодаря крышкам от контейнеров и банок от чипсов, которые очень плотно сидят на стойка, решетки обувницы не шатаются, а надежно выполняют свои функции. Теперь у меня в планах смастерить вторую такую же полку, но использовать ее на кухне для хранения овощей и фруктов.

Очумелые ручки или когда жаба не позволяет выбросить. ⁠ ⁠

У бытового напольного вентилятора лет пять назад развалилась на части одна лопасть. Почти сразу был куплен новый вентилятор, а этот заброшен на просторах квартирного хлама. Нынче, в ходе ремонта квартиры и сопутствующей дехламизации было решено, что этот агрегат должен покинуть пределы квартиры. Но выбрасывать — жалко (всего лишь лопасть, остальное исправно). Пошерстил интернет, понял, что купить крыльчатку в РФ — нереально, на алиэкспресс — непомерно дорого.

Немного подумал — и принялся за ремонт. Суперклей, дрель и леска, плюс полтора часа времени — и вот вентилятор работает, как новенький. Теперь поедет на дачу, дабы там охлаждать моё бренное тело жаркими летними вечерами.

Сделал пару фото на тапок для наглядности.

Очумелые ручки или когда жаба не позволяет выбросить. Ремонт техники, Очумелые ручки, Длиннопост

Очумелые ручки или когда жаба не позволяет выбросить. Ремонт техники, Очумелые ручки, Длиннопост

Честно говоря сам подумывал запилить пост на эту тему, кот свалил вентилятор и не смотря на то что лопасти находятся в защитной рамке, от лопасти №1 отломился кусок почти в половину, в начале была попытка приклеить, но толку не было, далее был взят обычный канцелярский степлер, кусок был закреплен скобами, скобы создавали необходимую жесткость и осколок сидел как влитой, но появилась проблема — сильная вибрация, на решение которой ушло меньше минуты, просто остальные лопасти также получили скобы, надо заметить число скоб на остальных двух лопастях одинаковое — 4, но меньше чем на сломанной лопасти — 7, вибрации нет, но сам вентилятор стал немного шумнее.

Иллюстрация к комментарию

Иллюстрация к комментарию

Баланс нарушен, теперь всё пойдёт на износ.

Штопанный пропеллер это звучит прям.

леска тут лишняя) берёшь суперклей и соду,соеденив части налей на трещину суперклей и засыпь содой-результат удивит)

Пацанами всегда так ветровики на моциках ремонтили.

А у меня вентилятор Crown на ножке, перестал крутится и вращатся, гудит и всё. Печаль. =(

а от чего он сломался? если от старости пластик развалился, то не будет держаться, если не по шву, так просто сам пластик поломается еще раз, а если стукнули обо что-то, то может и послужит еще

люди- меняйте сломанные вентиляторы. из-за вас в стране кризис. страна Плюшкиных

Триммер Wahl Stainless Steel. Устранение запрограммированного старения. Ремонт бреющей головки⁠ ⁠

Приобрел весной по очень хорошей цене триммер Wahl Stainless Steel. Штука отличная и очень удобная, как бреет нравится, заряд держит суперски, но есть одна проблема — запрограммированное старение.

Триммер Wahl Stainless Steel. Устранение запрограммированного старения. Ремонт бреющей головки Самоделки, Триммер, Ремонт техники, Рукожоп, Длиннопост, Очумелые ручки

А именно выход из строя бреющей головки под насадки. Суть — пружина, которая держит подвижный нож, держится на полиэтиленовом пластиковом основании с очень тонкой стенкой и тремя ребрами жесткости. Из-за этого зуб, держащий эту пружину, переламывается, и головка разваливается на части. Ломается у всех плюс-минус одинаково и в одном и том же месте.

Триммер Wahl Stainless Steel. Устранение запрограммированного старения. Ремонт бреющей головки Самоделки, Триммер, Ремонт техники, Рукожоп, Длиннопост, Очумелые ручки

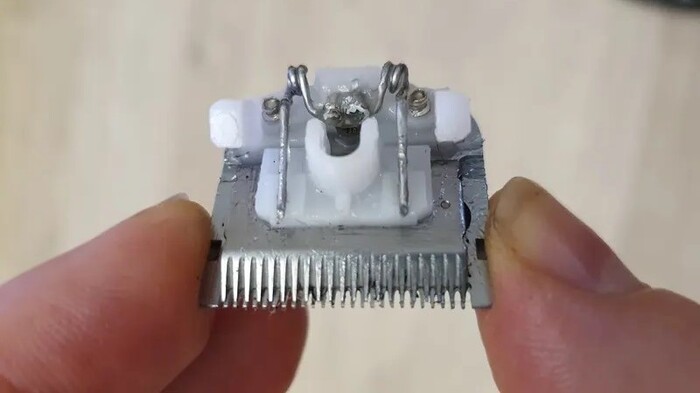

Покупать новую головку — цена порядка 2 тыс плюс доставка, и те же проблемы впоследствии. Я решил проблему следующим образом. Сначала попробовал цианакрилатным клеем — он отвалился сразу, как только я попытался зафиксировать пружину на следующий день после полной просушки. Затем я взял 3 самореза от телефонов, два с обычной головкой и один с увеличенной широкой (от дешевых псевдозащищенных кнопарей), разобрал головку, проделал тонким паяльником 0,8 мм 3 отверстия под них в месте излома — два вверху и одно внизу, и зажал пружину саморезами. Сверху с обычными головками и снизу с увеличенной. Отверстия паяльником — без подготовленного посадочного места пластик может лопнуть, и тогда головка точно на выброс. Дырявить шилом — не вариант по той же причине. Если нет паяльной станции и тонкого жала, и все в порядке с мелкой моторикой, можно попробовать раскаленной на плите иголкой. Ну и собрал обратно, а дальше — тестировать. Результат — бреет как новая, нижний нож держится отлично, ничего не раскручивается и не отваливается, крепеж намного надежней, чем родной с завода.

Триммер Wahl Stainless Steel. Устранение запрограммированного старения. Ремонт бреющей головки Самоделки, Триммер, Ремонт техники, Рукожоп, Длиннопост, Очумелые ручки

Первые два фото из оранжевого магазина, третье — мое.

Ремонт ноутбуков категории Б⁠ ⁠

Пришёл к нам в мастерскую ноутбук MSI GE-70 игровой серии со стареньким i5-3210M и GT650M на борту. Залитый, с расшатанными и полувырванными петлями, нет изображения. Осмотрел плату, сделал замеры, убедился в отсутствии КЗ на первичной цепи, подключил к блоку питания, увидел заниженное потребление. Восстановил несколько элементов, потом нашёл сгнившую дорогу на питании видеоядра, восстановил, все стандартно. Появилось ИЗО, обрадовался, начал смотреть петли, ибо негоже в таком виде пользоваться техникой, да и человек готов вложить в ноутбук..
За качество фото извиняюсь, фотографировал на держатель для туалетной бумаги.

Ремонт ноутбуков категории Б Ремонт техники, Колхоз, Очумелые ручки, Зачем, Длиннопост

Ремонт ноутбуков категории Б Ремонт техники, Колхоз, Очумелые ручки, Зачем, Длиннопост

За 7 лет опыта в ремонте техники я видел всякое: петли на суперклею, паяные оловом петли, корпус на саморезах, корпус на монтажной перфорированной ленте (кстати, неплохо держалось) и многое другое. Но корпус на непонятном клее с добавлением туалетной бумаги — это новое слово в ремонте ноутбуков, вершина профессионализма и инженерной мысли. Если кто-то думает, что это не туалетная бумага — это она, я видел эту чудную перфорацию и даже кусочек изображения цветка, клевер вроде. Друзья, кто ремонтирует ноутбуки, подскажите, Zewa лучше держит или народные 54 метра используете?)
Первый пост, можете пинать, далеко все равно не улечу, жрать стал много.

Ремонт ноутбуков категории Б Ремонт техники, Колхоз, Очумелые ручки, Зачем, Длиннопост

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2×2 ноутбучных кодеков Realtek.⁠ ⁠

Всем привет! Хочу рассказать и расписать вам информацию об одном ремонте. Скажу сразу: я делал для себя, и это было достаточно интересным опытом. Может быть кому-то это поможет недорого и при отсутствии запчастей отремонтировать ноутбук.

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Итак, однажды, когда я подключил к своему ноутбуку микрофон (на передней панели два разъема — стерео выход на наушники и стерео вход микрофона), моя звуковуха просто перестала подавать признаки жизни. Как это произошло: сначала в наушниках возник странный шум (похожий на гул) на одну секунду, а затем звук просто пропал. И больше не возвращался. Понятное дело, что перестановка драйверов и иное шаманство было бы в этом случае бесполезным. Ясно одно — кодек нужно было менять. В процессе изучения схемотехники Realtek я предположил причину, по которой это могло произойти.

Я узнал, что в моём ноутбуке стоит аудиокодек 2+2 Realtek ALC268 2006 года разработки. Да, не удивляйтесь, ноутбуку на данный момент уже почти 13 лет, но со своими задачами до этого момента он справлялся прекрасно. Стоимость вылетевшей микросхемы — примерно 200 деревянных, найти можно на донорах, старых нотбуках и т.п. — феном снял, поставил и будет счастье. Но что-то подвигло меня на этот эксперимент, результаты которого были достаточно своеобразны. Я нашел убитую донорскую плату с похожим чипом Realtek 269 произведенным в 2009 году. И захотелось сделать апгрейд. На одном из форумов меня заверили, что в принципе они совместимы по распиновке, но не тут то было.. Обо всём по порядку: сперва я нашел даташиты на эти приборы и посмотрел распиновки. Вот они: Realtek ALC268

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

И устанавливаемый ALC269:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Как видим, в принципе эти микросхемы действительно похожи. Логическая часть точно такая же. Но главное отличие заключается в наличии внутри микросхемы собственного усилителя класса D. Его пины (SPKL,SPKR,PGND,PVDD) видно на левой части ALC269. На Realtek 268 же был только линейный выход, а усиление осуществлялось отдельной микросхемой, как я узнал позже. Соответственно, оригинальные выходные пины с микросхемы были куда-то перенесены или выпилены. При этом логическая часть (низ) осталась практически нетронутой Я проанализировал оба даташита и зеленым отметил те пины, назначение которых не изменилось.
Т.е. как видно, компьютерная часть и выходы остались на тех же местах. Но в целом за 3 года прогресса Realtek’а кое-что изменилось: расчищены выводы левой части под усилитель (практически все они были не задействованы), расчищены выводы верхнего левого угла для установки референсных конденсаторов (определяют уровень напряжения в системах). JDREF перекочевал на правую сторону, выходы для наушников HPOUT-L и HPOUT-R перекочевали наверх, убраны некоторые GPIO выводы и убран один выход (по схемотехнике теперь он подключен напрямую ко входу внутреннего усилителя). Добавлен логический вывод PD# для контроля электропитания. Итак, проанализировав все изменения, я сдул старую микросхему и сделал соответствующие на плате при помощи перемычек (здесь пока ещё не распаян усилитель, хотел проверить совместимость хотя бы логической части):

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Затем очистил от флюса и закрепил паяльной маской:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

После этого посадил туда микросхему из предыдущего моего поста.

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

После чего начал это дело тестировать. Начался третий этап, не менее сложный — траблшутинг полученной конструкции. Итак, я включил прибор. Кодек определился:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Часть 3.1. Разбираемся с выходом. Однако, звука ни в наушниках, ни в динамиках не обнаружилось. Первый косяк. Я измерил осциллографом выходной уровень с разъема JACK (HPOUT) для наушников, и выяснилось, что звук то на самом деле есть, но его уровень сигнала не превышает 5 милливольт при линейном подключении, а при нагрузке вообще уходит в ноль. Я начал смотреть плату и определил, что весь сигнал с ALC268 изначально поступал в микросхему-усилитель AN12947 с другой стороны платы, на которую я сразу не обратил внимания. Вот она (когда-то пропаивали там крутилку, поэтому столько канифоли осталось):

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Я нашел даташит на неё (модель чуть другая — AN12948A, но распиновка почти такая же):

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

После чего спаял выходные резисторы на 68 Ом чтобы избежать шунтирования и подключил выход напрямую к наушникам:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Но это также не увенчалось успехом. Сигнал исчез совсем. Я проверил ещё раз всю пайку, свои возможные косяки, драйверы на звук, но всё было идеально. Видимо, угрел кодек при пайке, либо он изначально был дефектным. Но звук ведь был! Эта мысль не давала мне покоя. Я открыл даташит ещё раз и нашел блок-схему кодека:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Здесь видно, что из цифровой части сигнал переходит в ЦАП (DAC), а затем он же выходит на HP-OUT (Port A) и динамики SPK-OUT (Port-D). Значит сигнал на ЦАПе формируется, но проблема заключается в его выходе на наушники (узел O или Cap-Free Amp). Поэтому было решено распаять встроенный мостовой усилитель, куда также приходит выход с ЦАПа и посмотреть, что получится. Питание +5V кинул на ту же линию, от которой питается микросхема. Добавил рядом два конденсатора (видно в правом верхнем углу). Минус на землю, выводы от мостового усилителя отвёл.

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Сделал всё как по схеме, выводы налепил на неиспользуемые контакты от нераспаянного слота Mini-PCI. Между делом сыграл партейку в синтезатор:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Я померил осциллографом сигнал с выхода усилителя и о чудо! Он был. На уровне 2,7 В. Тогда я обрезал выходные пятаки оригинального усилителя и подпаялся к динамикам. Вот, как это выглядело с другой стороны. Получилась такая кишка, но по моим подсчетам весь ток должна выдержать. Она под маской:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

После этого, само собой, звук в динамиках появился. Стерео. Оставалась ещё одна проблема — как вывести наушники? ЦАП работает, динамики играют, но оба выхода для наушников убиты. А отступать было уже нельзя. С горя я обратил внимание на ещё один резервный выход на блок-схеме. Изначально он висел на воздухе (не распаян). Дальше пойдёт только теория, т.к. делать фотки сил уже не было:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Моно-выход. По даташиту написано, что на нём выходит сигнал линейного уровня, представляющий собой сумму сигналов L+R. Что ж, моно — лучше чем ничего, по крайней мере имеется отдельный выход на эту линию. В основном я подключал ноут к моно колонке, поэтому хоть какой-то проводной выход из него мне был просто необходим. Изначально в ALC268 было два линейных выхода, переключались которые при помощи детекции:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

При замыкании Sense A (13 ноги) через резистор в 39,2К на землю (замыкатель стоит в гнезде для разъема) один выход отключался, а второй включался. Здесь всё было точно так же, за одним исключением — один из выходов на моей мк был в отвале и про него можно было забыть. Я измерил уровень выхода на MONO — и сигнал был! Именно линейного уровня, рассчитанный относительно GND (не хотелось ради этой цели бросать минусы моста на землю, т.к. это бы привело к неизвестным последствиям). Я кинул несколько перемычек и перенёс замыкатель с разъема на линию B через резистор в 10К (как показано на картинке) в надежде, что это даст мне возможность выводить отдельно два выхода с ЦАПа. Но увы, мне вновь не повезло. Опытным путём я выяснил следующее: когда играет динамик, играет и MONO OUT. Если задетектировать вход нашников — пропадает звук и там и там. Если задетектировать MONO — то ничего не происходит. В результате оказалось, что звук играет и в наушники, и в динамики. Такой расклад меня тоже не устраивал. Думая, как же всё-таки вывести звук, я вспомнил про тот самый 4 вывод PD# внизу микросхемы.

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Суть его такова: изначально на нём имеется логическая единица (3.3В). При посадке его на землю питание на внутренний усилитель (на котором у нас уже висят динамики) выключается. Но при этом ЦАП продолжает работать! То, что нужно. Изначально на ALC268 на этом выводе была земля. Я отрезал её и снял перемычку с этого пина на пин-детектор разъема.

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Заработало! Чтобы снизить нагрузку на выход MONO я вновь задействовал изначально обрезанный оригинальный усилитель (AN12947) с другой стороны платы. Этот выход я подключил на оба его входа, таким образом получил на обоих каналах наушников приемлемый уровень сигнала, и снизил риск выгорания этого выхода. Но мне нужен был ещё и вход. Казалось бы, проще простого, ведь оригинальные выводы не изменились. Но не тут то было №3.
Часть 3.2 разбираемся со входом. Моей задачей стояло сделать стерео вход для микрофона. Но мне опять повезло — правый канал микрофона отказывался выдавать сигнал. Видимо, опять или недобитая микросхема, или отвал. Если бы мне нужен был только моно вход (для скайпа, игр и т.п.) — можно было бы ничего не трогать. Но для возможности более качественной записи звука мне непременно требовались оба канала.

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Я спаял всю обвязку и потыкал скальпелем напрямую в ножки микросхемы. На левом канале шум был, но правый молчал, как партизан. Я попытался переключить канал на MIC2. Для этого Sense A (13) обрезал, и вывод RJ7 кинул на Sense B (18). Резистор был одинаковый — 20 кОм. В устройствах стал определяться другой разъем — FrontMic (до этого был «Микрофон»).

Потыкав скальпелем теперь уже в выводы MIC2 L + R я получил тот же результат. Левый канал — гудит. Правый — по-прежнему партизанит. Совсем отчаявшись, я вернулся к даташиту:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Там было сказано, что микросхема железно должна обеспечивать два независимых стерео входа. Значит, если один АЦП в отвале, второй должен работать. Вход у меня на панели всего один, так что для меня это не существенно, меня бы устроил любой рабочий вариант. Я вновь вернулся на линию Sense A и поставил резистор в 10к (напаял сверху на 20к такой же с моего донора). Аллилуйя! Появился звук с обоих каналов входа (прощупывался сразу на 14 и 15 ногах). Я перекинул выводы конденсаторов с разъема на эти входы и получил рабочий стерео разъем (теперь уже линейный вход, а не микрофонный).
3.3 По поводу MIC-VREF и фантомного питания микрофонов. Если ваш микрофон — электретный аналоговый капсюль (как на гарнитурах), то он нуждается в отдельном питании. Обычно на них подаётся около 2,8В через резистор от любого плюса (чаще всего от +5В). Без фантомного питания звука в них не будет. Изначально в ALC268 за них отвечают выводы MIC-VREFO:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

В ALC269 также это осталось. Зачем? Это одна из фич микросхемы — при помощи программы или автоматически можно задать напряжение на этих выходах (2,8-4,2В), что должно обеспечить более качественное питание микрофонов. Однако, на донорской плате ALC269 я обнаружил, что эти выводы посажены на землю через конденсаторы в 1мкФ, а питание подается отдельно от плюса через резисторы. Зачем это сделано?
Дело в том, что это и есть возможная причина выхода из строя моей ALC268 при подключении микрофона. Получается, что при использовании этих выводов микросхема перестаёт быть развязана по постоянному напряжению на входах АЦП, а значит, понижается устойчивость к статике. Попытаюсь примерно показать на схеме:

Замена Realtek ALC268 на ALC269. Исчерпывающее руководство по ремонту 2x2 ноутбучных кодеков Realtek. Ремонт техники, Realtek, Ремонт звуковой карты, Очумелые ручки, Маразм, Длиннопост

Как известно, через конденсатор постоянное напряжение не попадёт на вход микросхемы, т.к. он является своего рода изолятором. Однако, через питающий резистор оно вполне может туда попасть и там разрядиться в логику. Поэтому схема была изменена (показана справа). Если заряд куда-то и попадёт, то он пойдёт не в логику кодека, а на линию питания, что вызовет перегорание либо питающих конвертеров, либо (чаще всего) срабатывание защиты или в редких случаях повреждение других микросхем. При этом работоспособность схемы сохраняется. Конечное фото рабочего варианта микросхемы со всей обвязкой, до закрепления маской.
