Как снять плафон освещения салона камри 40

Как снять плафон освещения в салоне

Задался вопросом как снять плафон и потратил на это драгоценное время своей жизни. Поэтому показываю, дабы другие, кто не знал были более эффективны в этом деле.

Вообще не работало освещение салона, я поменял предохранитель, заработало, но осталась неисправность в центральном плафоне, я смотрю на него и вижу, что там пахнет жареным, вот и начал снимать. На разборке куплю новый и смонтирую позже, покажу результат.

Замена лампочек на диодные — Camry XV40, 3.5 (2007)

Всем привет!
Решил заменить лампочки в салоне, передних дверях, багажнике и в плафонах подсветки номерных знаков на диодные.

Полезная статья про типы лампочек, которые используются в Camry 40: toyotacamry.ru/blog.php?b=910&goto=prev
Продублирую вкратце на случай, если её удалят.

Согласно рекомендациям завода-изготовителя на автомобиле Camry XV40 применяются следующие лампы:
1 – лампа дальнего света, тип НВ3;
2 – лампа переднего габаритного освещения и лампа фонаря освещения номерного знака, тип W5W;
3 – лампа ближнего света, тип Н11 (галогенная) или D4S (газоразрядная);
4 – лампа переднего и заднего указателя поворота, тип WY21W*;
5 – лампа противотуманной фары (ПТФ), тип Н11;
6 – лампа заднего стоп-сигнала и габаритного освещения, тип W21/5W;
7 – лампа света заднего хода, тип W16W;
8 – лампа заднего противотуманного фонаря, тип W21W;
9** – лампа бокового указателя поворота (на кузове), тип WY5W*

* Буква "Y" в названии обозначает, что цвет лампы — yellow (жёлтый), хотя в действительности цвет лампы имеет оранжевый оттенок.

** Замена данных ламп на автомобиле Camry XV40 не предусмотрена; в случае перегорания лампы необходимо заменить фонарь в сборе по инструкции, изложенной в нашей настольной книге.

Применяемые лампы в освещении салона Camry XV40:
1 – лампа общего освещения салона (центральный плафон), тип C5W (длина — 31 мм);
2 – лампа освещения мест водителя и переднего пассажира (передний плафон), тип W5W;
3 – лампа индивидуального освещения (за солнцезащитным козырьком), тип W5W;
4 – лампа освещения вещевого ящика (бардачок), тип Т5;
5* – лампа освещения контактного стакана прикуривателя («розетка прикуривателя»), тип Т5;
6* – лампа в подсветке шкалы автоматического режима управления и «хода» рычага селектора управления АКП, тип Т5;
7 – лампа освещения проёма левой/правой передней двери, тип W5W;
8 – лампа освещения багажного отделения, тип W5W.

* На лампочку натянута зелёная резинка-светофильтр, попросту именуемая автолюбителями «гандончиком».

Поизучав интернет, были куплены:
1) PHILIPS 127916000KX2(6000к), W5W (Т10) — 5 упаковок (2шт в упаковке).
Предназначение:
— Передние двери (2шт)
— Плафон салонный, передний (2шт)
— Козырьки, водительcкий и пассажирский (2шт)
— Багажник (1шт)
— Задний номер (2шт)

2) PHILIPS 129416000KX1(6000К), C5W (длина — 30 мм) — 1 упаковка(1шт в упаковке).
Предназначение:
— Плафон салонный, задний. После установки заметил, что свет у диода "более жёлтый", чем у остальных диодов в салоне, хотя у всех температура — 6000к.

Немного о процессе замены
Общее:
— Инструмент: плоская тонкая отвёртка, крестовая отвёртка.
— Учитывайте, что заменяемые лампочки могут быть горячими.
— Если вставили лампочку и она не горит, поменяйте местами полюса лампочки.
— Замену делал днём, поэтому на фото может быть ощущение, что диоды дают мало света.

1) Передние двери
Обшивку двери снимать не нужно, плафон легко отщёлкивается, если поддеть его снизу плоской отвёрткой.
Результат:

2) Козырьки, водительcкий и пассажирский
Снимать оба плафона лучше поддев защёлку с левой стороны плафона.
"Держащая" защёлка на фото:

3) Плафон салонный, передний
Поддеваем пластмаски со стороны лобового стекла, достаточно легко отщёлкиваются.

4) Плафон салонный, задний
Upd:: не снимая плафон, попробуйте "отстегнуть" стёклышко.
Обратите внимание на фотках ниже, что по диагонали плафона есть 2 больших защёлки, их и нужно "победить".

Отщёлкнув плафон, снимаем отражатель, отковырнув его отвёрткой.
Поменяв лампочку, не забудьте вставить отражатель на место.

5) Задний номер
Снимаем обшивку багажника: отщёлкиваем пистоны с помощью плоской отвёртки и откручиваем ручку.

Как оказалось, у меня перегорела одна лампочка, т.к. в плафон попала влага.

6) Багажник
Лампочка легко доступна из багажника, достаётся, отщёлкнув "защитную" пластмаску.

Замена противотуманной лампы Камри Фото инструкция как поменять лампу ПТФ на Камри V40

На Тойота Камри 40 установлено большое количество ламп. Некоторые из них предназначена для повышения безопасности дорожного движения в темное время суток, часть для комфорта водителя, а на часть возложена функция сигнализации той или иной информации. Выход ламп из строя не ведет к нарушениям в работе основных узлов, но все же желательно выполнить установку новой лампочки в кратчайшие сроки. При выходе из строя индикатора поворота, рекомендуется вообще ограничить использование авто до устранения неисправности.

Перечень лампочек, которые установлены на Камри 40

Условно лампочки можно разделить на те, которые находятся в салоне и вне его. Первые обеспечивают подсветку для водителя и пассажиров. Часть ламп салона служит для сигнализации различных действий водителя. обособлено стоят лампы приборной панели, служащие для информирования водителя о состоянии автомобиля. Лампочки вне салона обеспечивают освещение дороги в темное время суток, а также информируют других участников дорожного движения об действиях водителя.

Расположение и тип лампочек

Назначение и тип применяемых ламп, показанных на рисунке выше, отображено в нижеприведенной таблице.

Таблица — Перечень основных ламп

Номер	Тип лампочки	Назначение
1	НВ3	Дальний свет
2	W5W
3	Ближний свет
4	WY21W	Указатели поворота. Аналогичные и в передних и в задних фарах.
5	Н11	Противотуманка
6	W21/5W
7	W16W	Задний ход
8	W21W	Задняя птф
9*	WY5W	Боковой указатель поворота

Расположение ламп в салоне
Перечень используемых ламп в салоне Тойота Камри 40 приведен в таблице ниже.

Номер	Тип лампочки	Назначение
1	C5W	Центральный плафон. Служит для подсветки салона автомобиля.
2	W5W	Передний плафон. Освещает место переднего пассажира и водителя.
3	W5W	Индивидуальное освещение
4	Т5	Подсветка бардачка
5	Т5	Подсветка прикуривателя
6	Т5	Подсветка селектора автоматической коробки перемены передач
7	W5W	Освещение проема дверей
8	W5W	освещение багажника

Замена лампочек ближнего, дальнего света и габаритов в Камри 40

Если на Camry 40 лампочки перестали гореть, то исправить сложившуюся ситуацию поможет нижеприведенная инструкция. Лампы рестайлинг и дорестайлинг меняются аналогичным образом.

Открыть капот. При работе с электрооборудованием производитель рекомендует снять минусовую клемму аккумулятора.

Левая передняя фара

Далее приводится инструкция для замены лампочки, отвечающей за ближний свет.

Ближний свет

• Взять лампу за основание, подводящее к ней питание.

Питание лампы ближнего света

• Повернуть на четверть оборота против часовой стрелки.

• Потянув, извлечь лампу.

• Сжать фиксатор.

Процесс сжатия фиксатора

• Отсоединить лампу от клеммной колодки.

• Подсоединить новую лампу, проконтролировав надежность фиксации.

• Вставить лампу в посадочное гнездо.

Процесс монтажа лампы

• Зафиксировать лампу. Для этих целей необходимо повернуть ее на четверть оборота по часовой стрелке.

Поменять лампочку дальнего света можно согласно инструкции ниже.

• Повернуть лампу за цоколь с клеммой на четверть оборота против часовой стрелки.

Проворачивание лампы дальнего света

• Вынуть лампу.

Лампа дальнего света

• Рассоединить лампочку с клеммой.

Рассоединенная лампа с клеммной колодкой

• Установить новую лампу в гнездо.

Монтаж новой лампы дальнего света

• Зафиксировать, провернув на четверть оборота по часовой стрелке.

Смена лампы габаритов потребует наличия отвертки.

• Демонтаж лампочки, отвечающей за габаритные огни, необходимо начинать с поворота колеса в сторону.

• Поддеть клипсу.

• Вынуть сперва одно крепление, потом второе.

• Отогнуть защиту.

Получения доступа к лампочке

• Изъять лампу габаритов аналогично лампам дальнего и ближнего света.

Разъем лампы габаритов

• Установить новую лампу.
• Проверить, как работают габариты.

Как Поменять Лампочку В Противотуманке Тойота Камри

Замена лампы противотуманной фары Toyota CamryПротивотуманные фары в устройстве современного типа автомобиля являются дополнительным элементом. Но если это действительно существует, этот факт предоставляет водителю большой комфорт и удобство, устраняя трудности с опцией головного типа и подчеркивая придорожную в темноте. Эффективность ПТФ зависит от влияния нескольких факторов, в первую очередь определяемых типом элемента.

Виды ламп

Стандартом является конструкция из галогенов, но многие драйверы им не подходят, поэтому вам нужно тратить время и силы на поиск более продвинутых опций. светодиодные и ксенонные проекты.

Галогенные лампы: функции

Они традиционно используются в Camry V50 и в других автомобилях, создавая повышенную эффективность освещения в тумане, а не ослепляя водителей, движущихся в противоположном направлении. Существенным недостатком такого типа строительства является небольшой показатель ресурса, и замена этого типа продукта является сложной. Пользователи наблюдают чрезмерный нагрев фары, что приводит к заметному растрескиванию.

Светодиодные элементы и их выбор

Этот тип противотуманной фары является приемлемым вариантом для большинства автолюбителей из-за широкого цветового диапазона, яркости и небольшого энергопотребления.Существует быстрый нагрев элемента, возможно исключить слияние в фарах. Если рассматривать недостатки, мы можем отметить высокую цену и важность детального отбора.

Газоразрядные продукты

TOYOTA Camry 40 Замены лампы птф противотуманные фары

Замена лампы птф противотуманной фары на автомобиле TOYOTA Camry. Без ямы подъемника и эстакады за 2 минуты.

Замена противотуманной лампочки на камри

Замена противотуманной лампочки

на светодиодную,
тойота камри
50 кузов.Эта лампа в противотуманной фаре для Toyota Camry 40. эффективный вариант, поскольку он позволяет получить качественный и интересный результат.

Период применения этого продукта может составлять до трех лет, но это немного омрачено необходимостью использования строгих правил, которые не могут быть нарушены.

Сложность установки и значительная стоимость. существенные недостатки этих конструкций.

Замена фары: Особенности

Необходимость менять лампочку в автомобиле может быть вызвана несколькими факторами: износ и поломка старого элемента, необходимость покупки и замены его новым продуктом. Тем не менее, опытный водитель должен знать, как поставить новую лампу самостоятельно:

Рекомендации

Если штатный свет не достаточно удовлетворяет автовладельца, то по желанию можно установить:

• ксенон;
• биксенон;
• лед в туманку;
• светодиодные лампы в ближний и дальний свет.

Ксеноновые лампы наиболее яркие. Они создают спортивный имидж автомобилю. Недостатком их является необходимость ставить дорогостоящий блок розжига. Наилучшим образом себя показала продукция mtf.

Данный фотоотчет призван показать как делается замена ламп Тойота Камри V50 7-го поколения (2013 года). А именно как происходит замена лампы ближнего света, замена лампы дальнего света, ламп поворотника и габарита.

Номера ламп Камри V50:

• лампа ближнего света — H11;
• лампа дальнего света — HB3 (9005);
• лампа поворотника — 7440A (также 992 или 7444NA);
• лампа габарита — 2825 (также 168 или W5W).

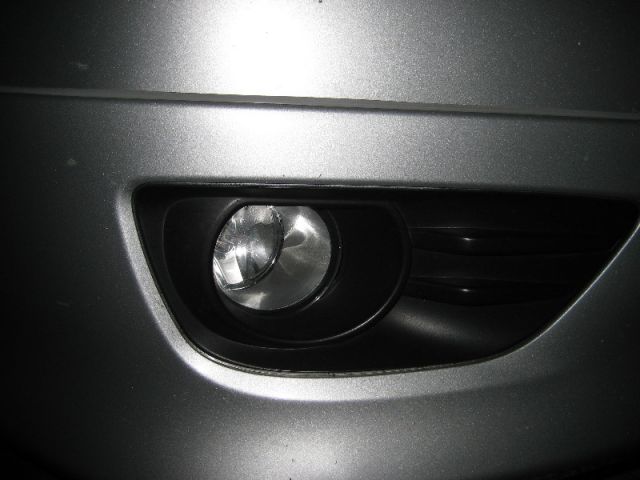

Инструкция по замене противотуманных фар Toyota Camry

Проще всего добраться к противотуманным фарам через колесную арку. Для этого необходимо выкрутить до упора руль в левую сторону, если должна быть заменена правая лампа. В правую – если левая. Затем отщелкните клипсы, которые крепят защиту и отверните ее, чтобы появилась возможность дотянуться до противотуманной фары.

Новую лампу нельзя брать голыми руками. Следы пальцев останутся на лампе, и она от этого быстро перегорит и придется купить новую. При установке лучше брать лампу через салфетку. Если Вы уже взялись за лампу и оставили следы – протрите ее спиртом.

Поверните новую лампу на четверть оборота по часовой стрелке, а потом подключите запитывающий разъем.

Чтобы заменить лампы на задних противотуманных фарах нужно:

1. открыть багажник;
2. убрать зажимы;
3. частично или полностью снять крышку панели, где находятся противотуманные фары;
4. в противотуманном фонаре повернуть против часовой стрелки лампу;
5. извлечь лампу.

Сборка производится в обратном порядке.

Можно приступать к регулировке света. И спереди и сзади ставить все на место желательно только после того, как Вы убедитесь, что все работает так, как надо. Ведь иногда бывает, что перегорают не сами лампы, а предохранитель или реле, из-за которых и не работает свет.

Замена лампы ПТФ (противотуманной фары) Тойота Камри V40 вполне осуществима своими руками. Чтобы поменять противотуманку своими руками потребуется новая лампа H11 (производства Sylvania, GE, Wagner, Eiko или Osram) и плоская отвертка.

ПОДРОБНОСТИ: Как отремонтировать петли на ВАЗ Фото инструкция по ремонту дверных петель

Наиболее легкий путь получить доступ к лампе ПТФ — забраться из колесной арки. Для этого надо выкрутить руль и снять несколько клипс крепления защиты. После этого защиту следует отвернуть настолько, чтобы можно было добраться до лампы.

Следует повернуть основание лампы на четверть оборота против часовой стрелки, чтобы извлечь лампу из корпуса, затем отсоединить разъем питания.

Новую галогенную лампу нельзя трогать пальцами за стекло, поскольку на ней остаются следы, из-за которых лампа быстро перегорает. Оттереть следы можно салфеткой, смочив ее спиртом

Новую лампу следует установить в корпус, повернуть на четверть оборота по часовой стрелки, чтобы закрепить, затем подключить разъем питания. Защиту на место лучше ставить только после успешной проверки новой лампы противотуманной фары.

Как поменять передние лампы на Тойота Камри

Никаких инструментов не понадобится, чтобы поменять лампы ближнего и дальнего света. А вот чтобы получить доступ к передним лампам габарита и поворотника, пригодится небольшая плоская отвертка.

Поменять лампы поворота и габарита будет гораздо проще из колесной арки. Для этого надо повернуть руль (и колесо соответственно): влево, если замена происходит с пассажирской стороны, и вправо, если лампы меняются со стороны водителя.

Затем надо удалить по крайней мере два крепления защиты в колесной арке, и отвернуть защиту, получая доступ к лампам.

Замена лампы ближнего света Камри V40

Лампа ближнего света находится в центре сборки фары. Следует повернуть основание лампы на четверть оборота против часовой стрелки и достать лампу из фары. Затем нажать фиксатор и отсоединить разъем питания.

Нельзя трогать пальцами стекло новой галогенной лампы, поскольку оставленные следы приведут к быстром перегоранию.Очистить следы со стекла можно салфеткой, смоченной спиртом.

Новую лампу следует подсоединить к разъему, вставить в фару и повернуть на четверть оборота уже по часовой стрелке.

Замена ламп Тойота Камри

Ниже вам подробно расскажем как произвести замену ламп для Автомобиля Тайота Камри самостоятельно. Лампы шестого поколения. И так, мы будем с вами меня лампы ближнего, дальнего света, а также лампы замены габаритов и поворотника.Смотреть все фото новости >>У каждый лампы есть свой отдельный номер. Например для лампы ближнего света существует номер (Н11), для дальнего (НВ3) 9005, для лампы поворта (744А или 7444NA или 992), а для ламп габаритов 2825. Чтобы вы смогли бытро приобрести их в магазине, не заморачиваясь с выбором запишите себе эти номера.Продай свое авто на CAR.RU прямо сейчас >>Перейдём к замене ламп передних.Для того, чтобы вы поменяли лампы дальнего света и ближнего не нужно снаряжаться большим количеством инструментов. Понадобятся ваши руки. Но при себе имейте отвёртку плоскую обычную, она поможет когда мы будет работать с габаритом и поворотником.

Чтобы заменить лампы габарита воспользуйтесь аркой колёсной. Сядьте в салон и проверните колесо с помощью руля в левую сторону. Обратите внимание что в лево руль поворачивается только тогда, когда вы рабаботете со стороной пассажира. Если с водительской стороны то наоборот.

Колесная арка крепится с помощью болтов мы их выкручиваем и снимаем защиту верхнюю, теперь мы получили доступ к лампам и можем их заменить. Сборку выполняйте в обратной последовательности.Теперь мы будем меня лампы ближнего света.Она расположена в центре фары. Для того чтобы её изъять оттуда, нам нужно прокрутить низ лампы против направления часовой стрелки. После этого надавите на фиксирующее устройство и отключите от питания.Но помните, что замену лучше выполнять в перчатках или крайне аккуратно, чтобы не оставить пятен. Испачкали, возьмите салфетку и протрите. Новая фара устанавливается в последовательности обратных действий. Подключайте к питанию и прокручивайте.Заменим лампу дальнего света.

Она находится в углы фары, менять её нужно точно также как и лампочку ближнего света. А установить в обратном порядке разбора.

Теперь поменяем лампу габарита.Лампа габарита расположена немного выше лампы поворотника, она выдаст себя имея основание чёрного цвета. Для того чтобы её выкрутить, нам нужно снять защиту и прокрутить её четыре раза против направления часовой стрелки. После этого мы её извлекаем. Лампа новая помещается в разъём и прокурчивается на столько же поворотов.Для того чтобы заменить Лампу поворота также не понадобится много времени.Как её распознать?Она находится под лампой габарите(меньшей по размеру). Чтобы её поменять вам нужно патров серого цвета повернуть против направления часовой стрелки и достать лампу. Устанавливайте новую и также проворачивайтеНа фотографиях показаны фары и расположения ламп. А также точная последовательность всех действий. Впринципи механика замены для всех ламп очень схожа, поэтому мы думаем что вы справитесь очень быстро. Удачи. После того, как вы произведёте замену, проведите проверку..

Замена лампы дальнего света Камри V40

Лампа дальнего света расположена во внутреннему углу сборки фары. Меняется также, как и лампа ближнего света. Надо повернуть основание лампы на четверть против часовой, извлечь лампу и отсоединить разъем. Установка в обратном порядке.

Замена лампы габарита Камри V40

Лампа габарита находится чуть выше светло-серого патрона лампы поворотника, и имеет черное основание. Следует повернуть лампу на 1/4 оборота против часовой стрелки, достать лампу и извлечь из разъема. Затем вставить новую лампу в разъем, установить в фару и повернуть на 1/4 по часовой, фиксируя.

Действия в чрезвычайных ситуациях Toyota Camry с 2011 г. Замена ламп Toyota Camry с 2011 г

Уровни сложности замены различны в зависимости от лампы. Так как существует опасность повреждения деталей, мы рекомендуем, чтобы замену проводил ваш дилер Toyota.Подготовка к замене лампыПроверьте мощность лампы, которую нужно заменить.Расположение ламп в передней части автомобиляРасположение ламп в задней части автомобиляЗамена электрических ламп— Поверните цоколь лампы против часовой стрелки.— Отсоедините разъем, одновременно нажимая на фиксатор.Во время установки выполните указанные шаги в обратном порядке.— Извлеките лампу.

Фара ближнего света (галогенная лампа)— Поверните рулевое колесо в направлении, обратном по отношению к той фаре ближнего света, лампу которой вы хотите заменить.Например, если вы хотите заменить лампу фары ближнего света справа, поверните рулевое колесо влево.— Удалите винты защитного кожуха.— Снимите зажим защитного кожуха.— Повернув зажим, потяните его до упора.— Снова поверните зажим, затем выньте его.— Частично снимите защитный кожух и поверните цоколь лампы против часовой стрелки.— Отсоедините разъем, одновременно нажимая на фиксатор.Передний указатель поворота— Поверните рулевое колесо в направлении, обратном по отношению к тому переднему указателю поворота, лампу которого вы хотите заменить.Например, если вы хотите заменить лампу переднего указателя поворота справа, поверните рулевое колесо влево.— Снова поверните зажим, затем извлеките его.Передние противотуманные фары— Поверните рулевое колесо в направлении, обратном по отношению к той передней противотуманной фаре, лампу которой вы хотите заменить.Например, если вы хотите заменить лампу передней противотуманной фары справа, поверните рулевое колесо влево.— Отсоедините фиксатор.Стоп-сигнал/задний габаритный фонарь и задний указатель поворота— Откройте крышку багажника и снимите кожух.— Поворачивайте цоколь лампы против часовой стрелки.1. Стоп-сигнал/задний габаритный фонарь.2. Задний указатель поворота.— Извлеките лампу.Задний противотуманный фонарь, задний габаритный фонарь и фонарь заднего хода— Откройте крышку багажника и удалите зажимы. Затем частично снимите крышку панели багажника.— Поверните цоколь лампы против часовой стрелки.1. Задний противотуманный фонарь.2. Задний габаритный фонарь.3. Фонарь заднего хода.3. Фонарь заднего хода.7

Замена фар, фонарей и плафонов освещения Тойота Камри

Полезная статья про типы лампочек, которые используются в Camry 40: toyotacamry.ru/blog.php?b=910&goto=prev Продублирую вкратце на случай, если её удалят.

Согласно рекомендациям завода-изготовителя на автомобиле Camry XV40 применяются следующие лампы:

1 – лампа дальнего света, тип НВ3; 2 – лампа переднего габаритного освещения и лампа фонаря освещения номерного знака, тип W5W; 3 – лампа ближнего света, тип Н11 (галогенная) или D4S (газоразрядная); 4 – лампа переднего и заднего указателя поворота, тип WY21W*; 5 – лампа противотуманной фары (ПТФ), тип Н11; 6 – лампа заднего стоп-сигнала и габаритного освещения, тип W21/5W; 7 – лампа света заднего хода, тип W16W; 8 – лампа заднего противотуманного фонаря, тип W21W; 9** – лампа бокового указателя поворота (на кузове), тип WY5W*

* Буква «Y» в названии обозначает, что цвет лампы — yellow (жёлтый), хотя в действительности цвет лампы имеет оранжевый оттенок.

** Замена данных ламп на автомобиле Camry XV40 не предусмотрена; в случае перегорания лампы необходимо заменить фонарь в сборе по инструкции, изложенной в нашей настольной книге.

Применяемые лампы в освещении салона Camry XV40:

1 – лампа общего освещения салона (центральный плафон), тип C5W (длина — 31 мм); 2 – лампа освещения мест водителя и переднего пассажира (передний плафон), тип W5W; 3 – лампа индивидуального освещения (за солнцезащитным козырьком), тип W5W; 4 – лампа освещения вещевого ящика (бардачок), тип Т5; 5* – лампа освещения контактного стакана прикуривателя («розетка прикуривателя»), тип Т5; 6* – лампа в подсветке шкалы автоматического режима управления и «хода» рычага селектора управления АКП, тип Т5; 7 – лампа освещения проёма левой/правой передней двери, тип W5W; 8 – лампа освещения багажного отделения, тип W5W.

* На лампочку натянута зелёная резинка-светофильтр, попросту именуемая автолюбителями «гандончиком».

Поизучав интернет, были куплены: 1) PHILIPS 127916000KX2(6000к), W5W (Т10) — 5 упаковок (2шт в упаковке). Предназначение: — Передние двери (2шт) — Плафон салонный, передний (2шт) — Козырьки, водительcкий и пассажирский (2шт) — Багажник (1шт) — Задний номер (2шт)

2) PHILIPS 129416000KX1(6000К), C5W (длина — 30 мм) — 1 упаковка(1шт в упаковке). Предназначение: — Плафон салонный, задний. После установки заметил, что свет у диода «более жёлтый», чем у остальных диодов в салоне, хотя у всех температура — 6000к.

Немного о процессе замены Общее: — Инструмент: плоская тонкая отвёртка, крестовая отвёртка. — Учитывайте, что заменяемые лампочки могут быть горячими. — Если вставили лампочку и она не горит, поменяйте местами полюса лампочки. — Замену делал днём, поэтому на фото может быть ощущение, что диоды дают мало света.

1) Передние двери Обшивку двери снимать не нужно, плафон легко отщёлкивается, если поддеть его снизу плоской отвёрткой. Результат:

2) Козырьки, водительcкий и пассажирский Снимать оба плафона лучше поддев защёлку с левой стороны плафона. «Держащая» защёлка на фото:

3) Плафон салонный, передний Поддеваем пластмаски со стороны лобового стекла, достаточно легко отщёлкиваются.

4) Плафон салонный, задний Upd:

: не снимая плафон, попробуйте «отстегнуть» стёклышко. Обратите внимание на фотках ниже, что по диагонали плафона есть 2 больших защёлки, их и нужно «победить».

Отщёлкнув плафон, снимаем отражатель, отковырнув его отвёрткой. Поменяв лампочку, не забудьте вставить

отражатель на место.

5) Задний номер Снимаем обшивку багажника: отщёлкиваем пистоны с помощью плоской отвёртки и откручиваем ручку.

Как оказалось, у меня перегорела одна лампочка, т.к. в плафон попала влага.

6) Багажник Лампочка легко доступна из багажника, достаётся, отщёлкнув «защитную» пластмаску.

Чтобы снять плафон на Тойоте Камри нам понадобиться следующий инструмент:

• малая шлицевая отвертка;
• большая шлицевая отвертка.

Перед снятием плафона желательно отключить аккумулятор .

Как снять плафоны: передних и задних пассажиров

1. Потолочный плафон задних пассажиров

Для снятия плафона необходимо вставить маленькую отвертку между корпусом плафона и нажимными стеклами освещения, после чего подать ее на себя и выщелкнуть остекления из зацепов, как показано на фото. Будьте очень аккуратны! Пластиковый корпус плафона очень мягкий и податливый, при чрезмерном усилии белеет и мнется!

Те же самые операции выполняем с другим стеклом

Итог наших операций таков

Все это мы делали, чтобы открыть доступ к креплениям плафона и потолка. Они расположены по периметру плафона, в нишах освещения и представляют из себя металлические подпружиненые распоры. Всего их четыре, для лучшего понимания, они расположены на фото ниже и обведены красными кружками. На фото показана задняя сторона плафона, а именно боковые крепления, аналогичная ситуация по крепленям с другой стороны.

После выполнения этой техники со всеми четырьмя зацепами, снимаем потолочный плафон, отсоединив шлицевой отверткой электрический разъем.

2. Потолочный плафон передних пассажиров

Передний потолочный плафон держится за счет четырех пукль, расположенных в углах. Для четкого понимания места крепления, необходимо посмотреть фото ниже, на котором показана тыльная сторона плафона. Крепежные узлы обведены красным.

Открываем отделение для очков (очечник), беремся обеими руками за крышку и с силой тянем (дергаем) вниз. В ходе демонтажа часть пукль может остаться на кузове, их необходимо будет вынуть отверткой и вернуть в посадочные места плафона.

Далее при помощи отвертки отсоединяем электрический разъем.

Чтобы снять плафон в Камри нужно быть предельно аккуратными, пластик мягкий и возможен перекрас деталей при неосторожном обращении.

Подсветка ног

Чтобы установить освещение для ног своими руками, автовладельцу придется приобрести плафоны. Передние узлы производятся с помощью скотча. Задние плафоны крепятся на липучках.

Светодиодные лампы для поверхностного монтажа

• Вытяните выходящие из крышки провода для подключения к бортовой сети.

Подключение плафонов к бортовой сети сваркой

• Защитите сварной шов термоусадочным батистом

Кембрическая усадка вместо сварки

• Во избежание повреждения изоляции защитите проложенный кабель по всей длине листом.

Защитная оболочка по всей длине провода

• Осуществляем монтаж тросов под пассажирским сиденьем с последующим переходом к порогам.

Тросы под пассажирские сиденья

• Продолжайте натягивать пряжу по порогу

Нитки по порогу

• Проложите кабели для освещения ступней водителя.

Прокладка кабеля под ногами водителя

• Завершите электромонтажные работы на втором пороге и установите фонари для ног задних пассажиров.

Электромонтаж по порогу

Освещение со стороны водителя

Освещение стороны пассажира

Подсветка ножек задних сидений

фото-отчет по установке ярко-белой светодиодной подсветки на v50

По случаю сделал фото-отчет о установке ярко-белых светодиодных ламп-плат в штатные салонные плафоны автомобиля toyota camry V50.

Комплект состоит из 8 плат, предназначенных для замены штатных ламп накаливания во всех салонных плафонах. Их в салоне V50 как раз 8 штук.

Комплект ярко-белой светодиодной подсветки.

Начнем с плафонов подсветки, расположенных в дверях.

При помощи тонкого, плоского, металического инструмента поддеваем плафон за край (ближний к переду авто) и извлекаем плафон из посадочного места.

Далее все тем же инструментом нажимаем на фиксатор и отсоединяем разъем проводки от плафона.

Следующим этапом следует отсоединить пластиковый теплозащитный экран от корпуса плафона.

Теперь можно извлечь (выдавливающим движением) штатную лампочку.

Приступаем к установке светодиодных плат. Вот так выглядят платы комплекта, предназначенные для установки в дверные плафоны:

Вталкивающим движением загоняем плату в патрон плафона.

Все. Теперь можно подсоединить разъем и установить плафон на свое место.

По скольку в отличии от штатных ламп-накаливания светодиоды не выделяют столько тепла, теплозащитный колпачек больше не используется.

Передний потолочный плафон.

Всё тем же плоским инструментом поддеваем стекло и извлекаем его из фиксаторов.

Извлекаем штатную лампочку.

Берем две платы предназначенные для установки в этот плафон.

Внимание! При установке данных плат следим, что бы срез на плате был распложен с той стороны, где в плафоне расположена выпуклость корпуса.

Вставляем платы, нажимая на них до упора. Включаем, проверяем.

Плафоны подсветки зеркал в солнцезащитных козырьках.

Отжимаем клипсу крепления и извлекаем корпус плафона из потолка.

Отсоединяем держатель лампы от корпуса плафона.

Вынимаем штатную лампочку.

Вставляем светодиодную плату.

Вот так выглядят платы, предназначенные для установки в плафоны подсветки зеркал.

И в обратной последовательности собираем плафон и устанавливаем его на своё место.

Ну и наконец задние потолочные плафоны.

Поддеваем и извлекаем стекла-рассеиватели плафона.

Извлекаем штатные лампочки.

И на их место устанавливаем светодиодные лампы-платы.

Вот так выглядят светодиодные лампы-платы, предназначенные для установки в задний потолочный плафон.

Проверяем работоспособность и устанавливаем стекла-рассеиватели.

Всё. Любуемся результатом проделанной работы. ))

Напоминаю, что стоимость комплекта ярко-белой плафонной,светодиодной подсветки для камри V50, составляет 3.000 руб. Стоимость установки в клубном автоцентре — 500 руб.

Приобрести данную подсветку ( с возможностью отправки в любой регион РФ) можно в клубном магазине. Подробнее. Ну а установить (как это видно из приведенного выше отчета) в принципе не сложно и самостоятельно.

Условно лампочки можно разделить на те, которые находятся в салоне и вне его. Первые обеспечивают подсветку для водителя и пассажиров. Часть ламп салона служит для сигнализации различных действий водителя. обособлено стоят лампы приборной панели, служащие для информирования водителя о состоянии автомобиля. Лампочки вне салона обеспечивают освещение дороги в темное время суток, а также информируют других участников дорожного движения об действиях водителя.

Назначение и тип применяемых ламп, показанных на рисунке выше, отображено в нижеприведенной таблице.

Таблица — Перечень основных ламп

Расположение ламп в салоне

Перечень используемых ламп в салоне Тойота Камри 40 приведен в таблице ниже.

Номер	Тип лампочки	Назначение
1	C5W	Центральный плафон. Служит для подсветки салона автомобиля.
2	W5W	Передний плафон. Освещает место переднего пассажира и водителя.
3	W5W	Индивидуальное освещение
4	Т5	Подсветка бардачка
5	Т5	Подсветка прикуривателя
6	Т5	Подсветка селектора автоматической коробки перемены передач
7	W5W	Освещение проема дверей
8	W5W	освещение багажника

Лампы применяемы в Тойоте Камри xv40

Владельцы «сороковки» часто жалуются на плохой ближний свет. Решить эту проблему можно, отрегулировав фары или заменив лампочки. Как отрегулировать оптику и противотуманки Камри 40, мы рассказывали в этом материале.

В мануале к Toyota Camry 2006 – 2011 есть таблица, содержащая информацию об электрических лампах.

Подробная информация о лампочках, применяемых в оптике и фонарях Тойота Камри XV40:

• дальний свет – HB3,
• габаритное освещение и подсветка номерного знака – W5W,
• ближний свет – галогенная Н11, газоразрядная D4S (ксенон),
• передний и задний поворотник – WY21W,
• противотуманная фара – H11,
• задний стоп-сигнал и габариты – W21/5W,
• задний ход – W16W,
• задний противотуманный фонарь – W21W,
• боковой указатель поворота (на кузове) – WY5W.

Буква «Y» в маркировке ламп говорит, что цвет лампы желтый. Замена лампочек в боковых указателях поворота производителем не предусмотрена, фонарь меняется в сборе.

Лампочки, используемые в освещении салона Камри 2009:

• общее освещение, центральный плафон – C5W,
• свет для водителя и переднего пассажира – W5W,
• лампа в солнце защитном козырьке – W5W,
• освещение бардачка – T5,
• лампочка прикуривателя – Т5 (с зеленым светофильтром),
• свет хода селектора АКПП – Т5 (со светофильтром),
• освещение проема передних дверей – W5W,
• лампа багажника – W5W.

Замена лампочек ближнего, дальнего света и габаритов в Камри 40

Если на Camry 40 лампочки перестали гореть, то исправить сложившуюся ситуацию поможет нижеприведенная инструкция. Лампы рестайлинг и дорестайлинг меняются аналогичным образом.

Открыть капот. При работе с электрооборудованием производитель рекомендует снять минусовую клемму аккумулятора.

Левая передняя фара

Далее приводится инструкция для замены лампочки, отвечающей за ближний свет.

• Взять лампу за основание, подводящее к ней питание.

Питание лампы ближнего света

• Повернуть на четверть оборота против часовой стрелки.

• Потянув, извлечь лампу.

• Сжать фиксатор.

Процесс сжатия фиксатора

• Отсоединить лампу от клеммной колодки.

• Подсоединить новую лампу, проконтролировав надежность фиксации.

• Вставить лампу в посадочное гнездо.

Процесс монтажа лампы

• Зафиксировать лампу. Для этих целей необходимо повернуть ее на четверть оборота по часовой стрелке.

Поменять лампочку дальнего света можно согласно инструкции ниже.

• Повернуть лампу за цоколь с клеммой на четверть оборота против часовой стрелки.

Проворачивание лампы дальнего света

• Вынуть лампу.

Лампа дальнего света

• Рассоединить лампочку с клеммой.

Рассоединенная лампа с клеммной колодкой

• Установить новую лампу в гнездо.

Монтаж новой лампы дальнего света

• Зафиксировать, провернув на четверть оборота по часовой стрелке.

Смена лампы габаритов потребует наличия отвертки.

• Демонтаж лампочки, отвечающей за габаритные огни, необходимо начинать с поворота колеса в сторону.

• Поддеть клипсу.

• Вынуть сперва одно крепление, потом второе.

• Отогнуть защиту.

Получения доступа к лампочке

• Изъять лампу габаритов аналогично лампам дальнего и ближнего света.

Разъем лампы габаритов

• Установить новую лампу.
• Проверить, как работают габариты.

Подсветка салона Тойота Камри 1992-

1. Руководства по ремонту
2. Руководство по ремонту Тойота Камри 1992-1997 г.в.
3. Подсветка салона

15.17.6. Подсветка салона

Замена лампочки подсветки салона

Замена лампочки персональной подсветки салона

Замена лампочки подсветки вещевого ящика

↓ Комментарии ↓

1. Инструкция по эксплуатации

1.0 Инструкция по эксплуатации 1.2 Комбинация приборов 1.3. Ключи 1.4. Двери 1.5 Подголовники 1.6. Сиденья 1.7 Установка рулевого колеса по высоте 1.8. Переключатели света, стеклоочистителя и указателей поворотов 1.9. Контрольные приборы 1.10. Контрольные лампы 1.11 Эконометр 1.12 Замок зажигания 1.13. Автоматическая коробка передач 1.14 Механическая коробка передач 1.15. Круиз-контроль 1.16. Система отопления и вентиляции 1.17 Часы

2. Техническое обслуживание

2.0 Техническое обслуживание 2.2 Периодичность обслуживания

3. Четырехцилиндровый двигатель

3.0 Четырехцилиндровый двигатель 3.2 Операции по ремонту двигателя на автомобиле 3.3 Верхняя мертвая точка первого цилиндра 3.4. Крышка головки блока цилиндров 3.5. Впускной коллектор 3.6. Выпускной коллектор 3.7. Зубчатый ремень и шкивы 3.8 Замена переднего уплотнительного кольца коленчатого вала 3.9 Замена уплотнительного кольца распределительного вала 3.10. Распределительный вал и толкатели 3.11. Головка блока цилиндров 3.12. Масляный поддон 3.13. Масляный насос 3.14. Маховик / пластина привода 3.15 Замена заднего уплотнительного кольца коленчатого вала 3.16. Подвеска силового агрегата

4. Шестицилиндровые двигатели V6

4.0 Шестицилиндровые двигатели V6 4.2 Общая информация 4.3 Ремонт, не требующий снятия двигателя 4.4. Верхняя мертвая точка (ВМТ) поршня первого цилиндра 4.5. Двигатель 3VZ-FE 4.6. Впускной коллектор 4.7 Выпускной коллектор 4.8. Зубчатый ремень и шкивы 4.9 Замена переднего уплотнительного кольца коленчатого вала 4.10 Замена уплотнительных колец распределительных валов 4.11. Распределительные валы и толкатели 4.12. Головка блока цилиндров 4.13. Масляный поддон 4.14. Масляный насос 4.15 Маховик / пластина привода 4.16 Замена заднего уплотнительного кольца коленчатого вала 4.17 Подвеска силового агрегата

5. Капитальный ремонт двигателей

5.0 Капитальный ремонт двигателей 5.2 Общая информация 5.3 Проверка компрессии 5.4 Рекомендации по снятию двигателя 5.5. Снятие и установка двигателя 5.6 Последовательность разборки двигателя 5.7 Разборка головки блока цилиндров 5.8. Очистка и осмотр головки блока цилиндров 5.9 Сборка головки блока цилиндров 5.10 Снятие поршней с шатунами 5.11 Снятие коленчатого вала 5.12. Блок цилиндров двигателя 5.13 Поршни и шатуны 5.14 Коленчатый вал 5.15. Осмотр и выбор коренных и шатунных подшипников 5.16 Контроль люфта сборки балансира (двигатель 5S-FE) 5.17 Последовательность сборки двигателя при капитальном ремонте 5.18 Установка поршневых колец 5.19. Установка коленчатого вала и проверка рабочих зазоров подшипников 5.20 Установка заднего уплотнительного кольца коленчатого вала 5.21 Установка поршней и шатунов, проверка рабочих зазоров подшипников 5.22 Установка сборки балансира (двигатель 5S-FE) 5.23 Запуск двигателя после капитального ремонта

6. Система охлаждения, отопления и кондиционирования воздуха

6.0 Система охлаждения, отопления и кондиционирования воздуха 6.2 Общая информация 6.3 Антифриз 6.4 Шланги системы охлаждения 6.5. Проверка и замена термостата 6.6. Проверка и замена вентилятора радиатора и реле 6.7. Вентилятор радиатора (модели V6 с 1992 по 1994 г.) 6.8. Радиатор 6.9 Расширительный бачок 6.10. Водяной насос 6.11. Датчик температуры охлаждающей жидкости 6.12 Вентилятор отопителя 6.13 Резистор вентилятора отопителя 6.14 Радиатор отопителя 6.15. Панель управления отопителем 6.16 Система кондиционирования воздуха

7. Топливная система

7.0 Топливная система 7.2 Общая информация 7.3 Снятие давления в топливной системе 7.4. Проверка топливного насоса 7.5 Топливный насос 7.6. Датчик уровня топлива 7.7 Топливный бак 7.8 Воздушный фильтр 7.9. Трос акселератора 7.10 Электронная система впрыска топлива EFL 7.11. Топливная система 7.12 Проверка системы впрыска топлива 7.13. Проверка и замена элементов системы впрыска топлива EFI 7.14 Топливная магистраль и топливные форсунки 7.15. Клапан режима холостого хода системы кондиционирования воздуха 7.16 Камера воздухозаборника (только двигатели V6)

8. Система зажигания, запуска и зарядки

8.0 Система зажигания, запуска и зарядки 8.2 Аккумулятор 8.3. Система зажигания 8.4. Проверка системы зажигания 8.5. Катушка зажигания 8.6. Распределитель зажигания 8.7 Проверка и регулировка угла опережения зажигания 8.8 Блок зажигания (коммутатор) 8.9. Датчик импульсов 8.10 Система зарядки 8.11 Генератор 8.12 Проверка и замена компонентов генератора 8.13 Система запуска двигателя 8.14 Стартер 8.15 Тяговое реле

9. Система понижения токсичности выхлопных газов и управления двигателем

9.0 Система понижения токсичности выхлопных газов и управления двигателем 9.2 Общая информация 9.3 Система электронного управления (TCCS) 9.4 Система самодиагностики 9.5. Датчики 9.6. Индукционная система подачи воздуха в двигатель (ACIS) 9.7 Система улавливания паров топлива (EVAP) 9.8. Система повторного сжигания отработанных газов (EGR) 9.9 Система вентиляции картера (PCV) 9.10 Катализатор 9.11 Коды неисправностей

10. Механическая коробка передач

10.0 Механическая коробка передач 10.2 Общая информация 10.3 Тросы переключения передач 10.4 Рычаг переключения передач 10.5 Выключатель света заднего хода 10.6. Снятие и установка коробки передач 10.7 Ремонт коробки передач

11. Автоматическая коробка передач

11.0 Автоматическая коробка передач 11.2 Общая информация 11.3. Диагностика 11.4. Регулировка и замена троса выбора передач 11.5 Проверка и регулировка троса управления дроссельной заслонкой 11.6. Проверка, замена и регулировка выключателя блокировки стартера 11.7. Замок блокировки рычага выбора передач 11.8. Замена уплотнительных колец 11.9. Проверка и замена опор коробки передач 11.10 Электронная система управления

12. Сцепление и приводные валы

12.0 Сцепление и приводные валы 12.2 Общая информация 12.3. Проверка и замена диска сцепления 12.4. Выжимной подшипник 12.5. Главный цилиндр сцепления 12.6. Рабочий цилиндр сцепления 12.7 Удаление воздуха из гидравлической системы сцепления 12.8 Стартовый выключатель сцепления 12.9. Шарнир равных угловых скоростей (ШРУС) 12.10 Замена защитных чехлов и ремонт шарниров равных угловых скоростей 12.10. Модели с двигателем 5S-FE

13. Тормозная система

13.0 Тормозная система 13.2 Общая информация 13.3 (ABS) 13.4 Замена тормозных колодок дисковых тормозов 13.5. Суппорт дисковых тормозов 13.6. Тормозной диск 13.7 Замена тормозных колодок барабанных тормозов 13.8. Рабочий тормозной цилиндр 13.9. Главный тормозной цилиндр 13.10 Тормозные трубопроводы и шланги 13.11 Прокачка гидравлической тормозной системы 13.12. Вакуумный усилитель тормозов 13.13 Замена тормозных колодок ручного тормоза на задних дисковых тормозах 13.14. Регулировка стояночного тормоза 13.15. Замена троса ручного тормоза 13.16. Выключатель стоп-сигнала

14. Подвеска и рулевое управление

14.0 Подвеска и рулевое управление 14.2 Общая информация 14.3. Передний стабилизатор поперечной устойчивости 14.4. Передняя стойка 14.5 Ремонт передней стойки 14.6. Нижний рычаг передней подвески 14.7 Замена нижнего шарнира передней подвески 14.8. Поворотный кулак 14.9 Задний стабилизатор поперечной устойчивости 14.10. Стойка задней подвески 14.11 Продольная тяга задней подвески 14.12. Рычаги задней подвески 14.13. Ступица задней подвески 14.14. Крепежный элемент задней ступицы 14.15. Рулевое колесо 14.16. Наконечники рулевой тяги 14.17 Замена защитных чехлов рулевой передачи 14.18. Рулевая передача 14.19. Насос усилителя рулевого управления 14.20 Удаление воздуха из системы рулевого управления с усилителем 14.21. Колеса и шины 14.22 Углы установки колес

15.0 Кузов 15.1 Меры безопасности при проведении сварочных работ 15.2. Уход за кузовом 15.3. Уход за обивкой и ковриками 15.4. Ремонт незначительных повреждений кузова 15.5 Ремонт сильных повреждений кузова 15.6. Капот 15.7 Крышка багажника 15.8 Задняя дверь 15.9. Замена стоек поддержки 15.10 Обивка двери 15.11. Двери 15.12. Замок, цилиндр замка и ручки открытия двери 15.13 Стекло двери 15.14 Стеклоподъемник 15.15 Передний бампер 15.16 Задний бампер 15.17 Наружные зеркала заднего вида 15.18. Сиденья 15.19 Декоративная накладка комбинации приборов 15.20 Кожухи рулевой колонки 15.21 Центральная консоль 15.22 Вещевой ящик 15.23 Проверка состояния ремней безопасности 15.24 Решетка радиатора 15.25 Брызговик двигателя

16. Электрическое оборудование

16.0 Электрическое оборудование 16.2 Общая информация 16.3 Электрические цепи 16.4. Обнаружение незамкнутой цепи 16.5 Предохранители 16.6 Реле 16.7. Многофункциональные переключатели рулевой колонки 16.8. Замок зажигания 16.9 Выключатель обогревателя заднего стекла 16.10 Проверка обогревателя заднего стекла 16.11 Радиоприемник 16.12 Громкоговорители 16.13 Антенна 16.14 Замена лампочек фар 16.15 Регулировка света фар 16.16 Фара 16.17. Замена лампочек накаливания 16.18. Двигатель стеклоочистителя 16.19 Комбинация приборов 16.20 Звуковой сигнал 16.21 Система круиз-контроля 16.22 Стеклоподъемники с электрическим приводом 16.23 Система центральной блокировки замков 16.24 Зеркала заднего вида с электроприводом 16.25 Воздушная подушка безопасности 16.26. Схемы электрооборудования

Галогенные, ксеноновые (газоразрядные) и светодиодные лампочки

С завода на Камри 2007 устанавливались галогенные лампы. Преимущества лампочек такого типа: доступность по сравнению с другими автомобильными источниками света. Галогенные лампы не требуют установки дополнительного оборудования (блоков розжига, омывателей фар). Разнообразие, такой тип освещения используется не один десяток лет, поэтому существует большое количество надежных производителей, выпускающих качественную продукцию. Свет не плохого качества, по характеристикам светового потока «галогенки» проигрывают ксенону и диодам, но обеспечивают приемлемое освещение дороги.

Рекомендации

Если штатный свет не достаточно удовлетворяет автовладельца, то по желанию можно установить:

• ксенон;
• биксенон;
• лед в туманку;
• светодиодные лампы в ближний и дальний свет.

Ксеноновые лампы наиболее яркие. Они создают спортивный имидж автомобилю. Недостатком их является необходимость ставить дорогостоящий блок розжига. Наилучшим образом себя показала продукция mtf.

Данный фотоотчет призван показать как делается замена ламп Тойота Камри V50 7-го поколения (2013 года). А именно как происходит замена лампы ближнего света, замена лампы дальнего света, ламп поворотника и габарита.

Номера ламп Камри V50:

• лампа ближнего света — H11;
• лампа дальнего света — HB3 (9005);
• лампа поворотника — 7440A (также 992 или 7444NA);
• лампа габарита — 2825 (также 168 или W5W).

Замена линз на Камри 2011

Чтобы заменить потускневшую линзу на Камри 40 надо разобрать фару. Открыть оптику можно прогрев по кругу стык корпуса и линзы строительным феном, будьте аккуратны, чтобы не расплавить какой-то элемент. Второй способ – выкрутить все шурупы, снять пыльники и заглушки, металлические детали с фары, и поместить ее завёрнутую в полотенце в разогретую до 100 градусов духовку.

Разогрев оптику, начинайте аккуратно отсоединять корпус от линзы при помощи плоской отвертки. Не спешите постепенно раскрывайте фару. Если потребуется, прогрейте оптику еще раз.

Герметик будет тянуться волокнами, которые не должны попасть на внутреннюю часть оптики. После вскрытия фары, пока она горячая, приклейте все нити герметика на корпус фары или линзу.

Линза крепится к корпусу тремя зажимами, разжимаем один из них и аккуратно выдавливаем линзу. Приобретайте линзы с переходными рамками, что значительно упростит работу. Меняем линзу на новую, протираем 70% раствором спирта. Убрать пыль и мусор с внутренних частей фары можно сухой не ворсистой материей.

Ацетон применять нельзя! Может повредить поверхности деталей.

Нельзя изменять нижний край (линию обреза) прорези щита, будете слепить встречных.

Линза на месте, разогреваем духовку и помещаем туда фару, завернутую в полотенце, на 10 мин. Извлекаем и прижимаем стекло к корпусу, не переусердствуйте, стекло может треснуть, лучше повторить процедуру 3 раза. Стекло на месте, вкручиваем шурупы и еще в духовку на 5 минут.

Как поменять передние лампы на Тойота Камри

Никаких инструментов не понадобится, чтобы поменять лампы ближнего и дальнего света. А вот чтобы получить доступ к передним лампам габарита и поворотника, пригодится небольшая плоская отвертка.

Поменять лампы поворота и габарита будет гораздо проще из колесной арки. Для этого надо повернуть руль (и колесо соответственно): влево, если замена происходит с пассажирской стороны, и вправо, если лампы меняются со стороны водителя.

Затем надо удалить по крайней мере два крепления защиты в колесной арке, и отвернуть защиту, получая доступ к лампам.

Замена лампы ближнего света Камри V40

Лампа ближнего света находится в центре сборки фары. Следует повернуть основание лампы на четверть оборота против часовой стрелки и достать лампу из фары. Затем нажать фиксатор и отсоединить разъем питания.

Нельзя трогать пальцами стекло новой галогенной лампы, поскольку оставленные следы приведут к быстром перегоранию.Очистить следы со стекла можно салфеткой, смоченной спиртом.

Новую лампу следует подсоединить к разъему, вставить в фару и повернуть на четверть оборота уже по часовой стрелке.

Подсветка кнопок

Для того чтобы установить подсветку кнопок на руле автомобиля Тойота Камри 40 необходимо следовать нижеприведенной инструкции.

• Отключить аккумулятор.
• Подождать 10 минут и снять подушку безопасности, расположенную в руле.
• Открутить два шурупа, показанные на рисунке ниже. Это позволит демонтировать блок кнопок.

Процесс монтажа подсветки кнопок, расположенных на руле

• Демонтировать блок с кнопками.

Демонтированный блок кнопок

• Разобрать блок кнопок и достать платы.

Плата

• Выпаять старые светодиоды.
• Смонтировать новые LED.

Вид кнопок ночью

Подсветка порогов

Самым простым видом автомобильного освещения являются готовые решения со светотехникой, которые можно приобрести у обычного автосалона.

Процесс установки заключается в приклеивании специальных накладок с помощью двустороннего скотча. Провода необходимо подключить к кнопке открытия двери.

Установка порогового освещения

Тюнинг подсветки в камри V40

В данной теме предполагается обобщить ответы на часто задавемые вопросы по тюнингу подсветки салона . Несмотря на то, что в этот раз речь будет идти о Камри V40, общие принципы и приемы могут быть применены и на других моделях .

Были сняты ручки дверей ( последовательность операций по снятию выложу позже ) , в верхней части чаш приготовлены отверстия, в которые термоклеем закреплены миниатюрные светодиоды , включенные последовательно через резисторы 1 кОм для ограничения яркости :
