к.т.н., эксперт по автоматизации производства,

Школа Fine Start

Промышленные компьютеры нашли широкое применение в АСУТП, однако не все знают, что это такое и как они используются. Давайте разберёмся с этим вопросом.

Промышленные могут использоваться в качестве:

• Операторских станций
• Упрощенных серверов баз данных
• В качестве контролеров автоматизации

Промышленные компьютеры существенно отличаются от офисных по конструктивным признакам, однако используют те же микропроцессоры и архитектуру.

Основными отличиями являются следующие:

• разъемы для сменных плат устанавливаются на пассивной объединительной панели, а не на материнской плате
• для сменных плат используются надежные штырьковые разъемы
• для смены плат не нужно раскрывать корпус
• используются специализированные промышленные компьютерные шины CompactPCI, AdvancedTCA, COMExpress, VME, VXI и др.
• вместо жесткого диска может быть использована флэш-память
• наличие сторожевого таймера
• применение вентиляторов со сменным пылеулавливающим фильтром или отсутствие вентиляторов
• прочная несущая конструкция с надежным креплением плат пружинящими планками с винтовыми зажимами
• применение блоков питания повышенной надежности, с защитой от к.з. по выходу и с расширенным диапазоном сетевых напряжений (от 100 до 250 В); резервирование блоков питания
• наличие энергонезависимой оперативной памяти (с аккумуляторным питанием), которая сохраняет данные при сбоях или исчезновении питания
• в одном конструктиве и на одной объединительной шине может располагаться несколько компьютерных систем
• наличие съемной флэш-памяти
• применение, кроме Windows, операционных систем DOS, Linux и операционных систем реального времени

Конструктивное исполнение промышленного компьютера обеспечивает защиту от пыли, влаги, вибрации, электромагнитных наводок и облегчает техническое обслуживание. Для работы в диапазоне температур от -40 до +70 ºС используется индустриальная элементная база с расширенным температурным диапазоном или, если это возможно, искусственный подогрев и принудительное охлаждение.

Монтаж промышленного компьютера может быть выполнен в стандартной 19-дюймовой стойке, на панели, на столе, на стене, на DIN-рейке и в специализированном конструктиве. Органы управления промышленным компьютером (кнопка сброса, питания и клавиатура) могут закрываться дверцей с ключом.

По быстродействию и емкости памяти промышленные компьютеры всегда уступают офисным, что связано с большой длительностью разработки новых модификаций: за время разработки промышленного компьютера успевает смениться несколько поколений офисных ПК. Это объясняется несравненно меньшей емкостью рынка промышленных компьютеров по сравнению с офисными, которая определяет размер инвестиций в новые проекты.

Подавляющее большинство промышленных компьютеров относится к магистрально-модульным системам. Они не имеют объединительной материнской платы, вместо нее используется пассивная кросс-плата (соединительная плата), содержащая только разъемы, соединенные общей магистралью. Все платы компьютера вставляются в корпус спереди и закрепляются планками с амортизаторами для повышения виброустойчивости. Это сделано для удобства замены плат при обслуживании. Платы соединяются с кросс-платой с помощью штырьковых разъемов, которые гораздо надежнее печатных разъемов в офисных ПК. Количество слотов для сменных плат превышает 10.

Для промышленных компьютеров существует несколько стандартов, направленных на обеспечение открытости таких систем. Открытые стандарты для шин промышленных компьютеров разрабатывает консорциум PICMG (PCI Industrial Computer Manufacturers Group), в состав которого входят более 450 компаний компьютерной индустрии и телекоммуникации. Консорциум был организован в 1994 году и результатами его работы являются стандарты PCI, CompactPCI, AdvancedTCA, COMExpress и др.

Стандарт PICMG 1.0 позволяет разместить до 20 плат расширения в одном корпусе и предусматривает применение шин PCI и ISA, которые имеют общую пропускную способность 538 Мбайт/с.

Стандарт PICMG 1.3 базируется на последовательной шине PCI Express. В основе PCI Express лежит последовательная передача данных по нескольким независимым последовательным каналам передачи (от 1 до 32), что исключает необходимость синхронизации битов в передаваемом слове, как в параллельных шинах.

Каждый канал PCI Express состоит из двух однонаправленных линий передачи (по одной в каждом направлении) и использует физический уровень стандарта LVDS (Low Voltage Differential Signaling — «низковольтная дифференциальная передача сигнала»), который основан на балансном способе передачи сигнала по витой паре проводов. Тактовая частота канала составляет 2,5 ГГц, что обеспечивает пропускную способность одной линии передачи 250 Мбайт/с и всей шины до 8 Гбайт/с в каждом направлении при количестве линий 32.

Применение шины PCI Express позволяет установить сразу несколько портов Ethernet 1000Base-T на одной процессорной плате и увеличить число USB портов до 10-ти.

Шина VMEbus была разработана в начале 80-х годов, но до сих пор используется достаточно широко благодаря существованию большого числа производителей и выбора плат. VMEbus платы имеют размер для конструктива «Евромеханика» (см. ниже). Пропуская способность 16-ти или 32-разрядной шины VMEbus составляет 40 Мбит/с.

Существует также 64-разрядная версия шины с пропускной способностью 80 Мбит/с. Для автоматизированных измерительных систем используется шина VXI (VME eXtension for Instrumentation), которая является модификацией шины VMEbus.

Кросс плата что это

Для того, чтобы устройство исправно, долго и надежно эксплуатировалось, требуется грамотный его выбор

При покупке следует обращать внимание на следующие моменты:

Максимальная нагрузка тока распределительного блока. Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства.
Хорошим моментом будет существование защиты в отношении линейной стороны кросса.
Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции.
Наличие сертификата на изделие

При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации.
Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться.
Естественно, что изделие не должно иметь внешних дефектов.
Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями.

Положительные моменты использования РБ

Некоторые электромонтеры говорят о том, что распределительные блоки не нужны, поскольку они занимают дополнительное место и их приобретение связано с дополнительными расходами. Такое утверждение является несостоятельным. Свидетельством этому служит ряд выраженных достоинств, связанных с использованием кросс-модульных изделий:

• Эстетическая составляющая устройства. Модуль, установленный с помощью DIN-рейки, отличается презентабельным внешним видом. Особенно это актуально для частных построек. Выглядит все компактно и аккуратно, как-будто расположено на своем месте.
• Конструкция предполагает наличие мощной контактной шины. Применяя кросс-модуль, даже человек без достаточного опыта в большей степени застрахован от ошибок при проведении электромонтажных работ, связанных со сборкой щитка. Новичкам они будут хорошими помощниками.
• Все крепления характеризуются надежностью. Проводники закрепляются так, как это требуется для качественного производства работ.
• Сечения используемых проводов представлены в широком диапазоне.
• Точки подключения характеризуются большим числом и возможностью использования проводов, имеющих наконечники.
• Можно проводить визуальный контроль, позволяющий судить о качестве коммутации проводов.
• Применяя подобные устройства, можно добиться формирования упорядоченной структуры в электрощитке.
• Использование РБ сопряжено с определенной безопасностью. Наличие прозрачной крышки исключит возможность касания монтера к узлам под напряжением.
• Допускается возможность крепления непосредственно на монтажную плату.

Конструктивные особенности, разновидности кросс-модулей

Нулевой кросс-модуль

В зависимости от количества металлических шин распределительные блоки могут использоваться в однофазных или трехфазных сетях. Они различаются по количеству соединений и значению нагрузки. Кроме того, выпускаются три разновидности моделей для коммутации проводов разного назначения:

• Нулевой. В пластмассовом корпусе находится одна шина с зажимами. Подсоединение проводов с помощью винтовых зажимов.
• Фазный. Внешне похож на нулевой, только шина рассчитана на высокую нагрузку при напряжении 1000 вольт и силе тока 500 ампер. Корпус такого устройства выполнен из термостойкого пластика.
• Комбинированный тип, в котором размещены шины для подключения фаз и нулевого провода. Для промышленных сетей с большим количеством разветвлений такой кросс-модуль – самый подходящий вариант.

Промышленностью выпускаются модели распределительных блоков для информационных сетей. Применяются для подсоединения оптического волокна и витой пары.

Обоснованность использования

Существует мнение, согласно которому, когда осуществляется сборка электрощита, лучше не использовать модули для кроссировки кабеля, поскольку они снижают полезное место в распределительном щите, то есть загромождают его. Помимо этого увеличивается стоимость оборудования.

Определенная справедливость в таком утверждении есть, особенно учитывая что общая цена системы хоть и незначительно, но вырастет. С другой стороны, применение кроссовых модулей дает несомненные преимущества, рассмотрим их:

аккуратность монтажа, чтобы было понятней, ниже приведено фото, на котором изображены распределительные щиты с применением кросс-модулей и без. Обозначать каждый из них нет необходимости, разница наглядно видна.

Наглядный пример: что дает использование кросс-модулей

Из фотографии сразу становится понятно, где будет легче разобраться со схемой распределительного щита или, при необходимости, провести перекоммутацию линий. Так что в данном случае эстетичность вполне обоснована;

низкая вероятность КЗ, в многополюсных блоках контактные группы отделены перегородками

Обратим внимание, что несмотря на это, все электромонтажные работы необходимо проводить только при обесточенном оборудовании;
крепление провода к шине обеспечивает надежный контакт, что исключает нагрев в месте соединения;
разнообразие моделей, позволяющих реализовать схемы соединений любой сложности.

Как подключается кросс-модуль

Если не использовать кросс-модуль, то при монтаже электрощитка провода будут соединяться посредством скрутки. Такой способ надежным назвать весьма затруднительно. При подобном монтаже может произойти все что угодно, вплоть до короткого замыкания.

Более надежным и безопасным будет установка кросс-модуля, разделяющим реле напряжения и счетчик. Он занимает совсем мало места, но надежность и безопасность повышаются значительно. При этом скрутки будут полностью отсутствовать. Помимо этого, используя такой вариант, можно быстро изменить схему распределения энергии. Чтобы отключить от питания какой-либо участок, необходимо просто ослабить винты.

Схема подключения кросс модуля

Почему кросс модуль облегчает схему монтажа распределительного щита? Представьте себе схему, в которой устанавливают реле напряжения на каждый участок электрической разводки здания. Пусть это будет однофазная питающая сеть. Как в ней происходит подключение.

От счетчика выводится провод, который при помощи скрутки разделяется на несколько участков. В скрутке соединяются один кабель большого сечения и несколько малых. Не совсем удобный контакт. Установив между счетчиком и реле распределительный блок, можно схему сделать более удобной. Займет этот прибор места немного, но через него пройдет сразу и фазный контур, и нулевой. При этом нет скруток, нет соединения проводов большого сечения с малыми, к тому же отсутствует установка через клеммные распределители, где в одну клемму вставляется два или три провода одновременно. При этом, как и все приборы, кросс модуль устанавливается на DIN-рейку.

И последнее. С таким прибором можно легко провести диагностику. Это делает так, надо просто отключить требуемый (диагностируемый) участок от электрической сети в кросс модуле. Если по каким-либо причинам требуется изменить схему распределения электроэнергии по шлейфам, то все это можно сделать в распределительном блоке, поменяв местами провода. Самое главное, что при этом не изменяется сама монтажная схема. То есть, нет необходимости менять месторасположение приборов и дин-реек, проводов и мест подключения.

Способы крепления

В принципе, способов крепления всего два: на DIN-рейку или саморезами. Конечно, установка на DIN-рейку – это и современно, и удобно. К тому же крепежное устройство можно смонтировать таким образом, чтобы на его одном элементе сразу закрепилось несколько разнотипных электрических прибора. Правда, придется в этом случае учитывать размеры этих приборов и удобство прокладки проводов. Но как показывает практика, монтаж на DIN-рейку всегда проводится легко. Это связано с возможностью переносить ее части на разные уровни, подрезая сам элемент под определенную длину. Таким образом, можно добиться компактного монтажа самого распределительного щита.

Преимущества распределительных блоков

1. Эстетическую сторону дела еще никто не отменял. Установленный на DIN-рейку в щит кросс модуль – это не только функциональность аппарата и качество соединения, это красота. Особенно это оценили электрики, которые предлагают свои услуги по монтажу электрической разводки частных домов. Хозяева таких домов готовы платить за красоту. И ничего в этом предосудительного нет. К тому же внутри щита все встает на свои места, он становится аккуратным.
2. Внутри распределительного блока расположена монолитная контактная шина. Изготавливают ее обычно из луженой меди или латуни. И если сам щит собирается новичком, то вероятность коротнуть фазу-ноль через блок просто не получится. Конечно, КЗ это крайняя ситуация, но для тех, у кого руки растут не из того места, рекомендуется применять кросс модули.
3. Надежная фиксация провода внутри контакта винтом с головкой под шестигранный ключ, плюс резьба винта длиннее обычных зажимов – это высокое качество контакта, который смогли оценить настоящие профессионалы.
4. И как уже было сказано выше, это достаточно широкий ряд сечений проводов, которые могут быть зажаты в кросс модулях.

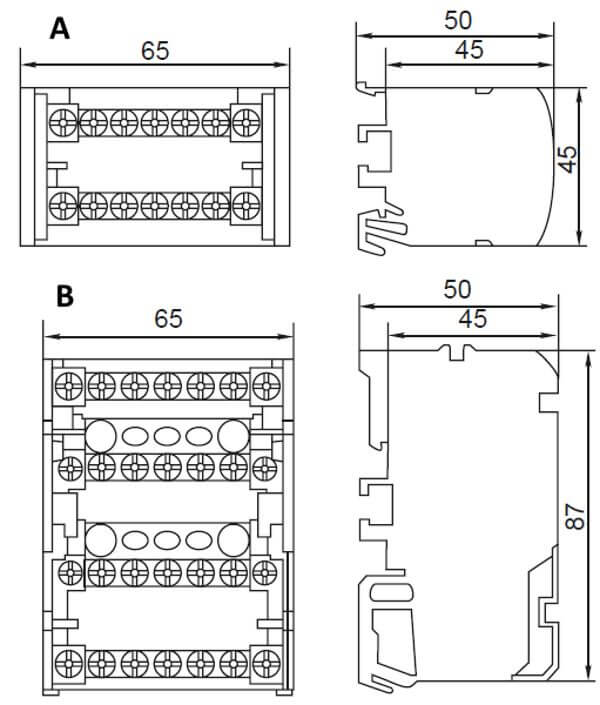

Конструкция

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными. Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов. Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе. Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение. Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Модульный распределительный блок: его функции и преимущества

Главное предназначение модульного блока заключается в разветвлении проводников по нужным участкам. Наглядно это выглядит так: в прибор входит один электрический провод, а выходит уже несколько, только с другим сечением.

Кросс-модуль или РБ нужен, чтобы просто и максимально удобно распределить питание в щитке. Чаще всего это нужно в тех щитах, где присутствуют три фазы. Обусловлено это необходимостью избегать соединения шлейфов, и возможностью регулировать уровень нагрузки на фазах.

Преимущества распределительных блоков:

• Эстетичность – модуль, расположенный на дин-рейке смотрится очень аккуратно и позволяет быстро соориентироваться, где что находится;
• Безопасность использования – человеку без опыта лучше использовать кросс-модули abb, которые уменьшают риск возникновения замыкания в электроцепи;
• Надежный и прочный контакт проводников благодаря своей особой конструкции;
• Большой выбор допустимых сечений проводов;
• Возможность использовать кабель, как с наконечником, так и без него;
• Защита класса IР 20 лицевой части панели, которая предохраняет человека от случайного соприкосновения с токовыми частями прибора.

Для чего необходим РБ

Основное назначение распределительного блока – это разводка электрического кабеля по участкам. То есть, получается так, что в прибор входит один вводной кабель, а из него выходит несколько проводов меньшего сечения. Кстати, сечением может быть одинаковым у каждого выводного щлейфа, а может быть, разным. Все будет зависеть от токовой нагрузки, действующей или спланированной на каждом участке. Короче, ввод один, выходов на потребителей несколько.

Производители сегодня предлагают несколько конструктивных моделей, которые устанавливаются на разные контуры сети.

• На нулевую шину.
• На фазную.
• Комбинированный вариант.

Пример соединений с помощью кросс-модуля

Самая простая конструкция – нулевая. Это прибор в пластиковом корпусе, внутри установлена медная шина, разделенная пластмассовыми перегородками. Крепление проводов к шине производится винтами. Последние могут быть под отвертку или под гаечный ключ.

Фазная конструкция точь-в-точь повторяет нулевую. Но производители при изготовлении приборов этого типа учитывают, что они будут работать при напряжении 1000 вольт под токовой нагрузкой в 500 ампер. Необходимо отметить, что такой1 аппарат изготавливается из специального пластика. Он термостойкий и самозатухающий. Как говориться, безопасность прежде всего.

Комбинированный кросс модуль – это две одинаковые части в одном корпусе. То есть, через него можно проводить одновременно и фазу сети, и ноль. Для распределительных щитов, в которых устанавливается большое разветвление по участкам и присутствует большое количество электрических приборов – это оптимальное решение. Чуть ниже будет разобрана схема такого подключения.

Что интересно в плане конструкции модуля. Верхняя крышка у него прозрачная. Это, во-первых, красиво, во-вторых, можно визуально видеть всю, так сказать, подноготную прибора. Некоторые производители в крышках делают отверстия под зажимные винты. Это удобно, потому что при подтяжке контактов нет необходимости снимать саму крышку. Ограничений по проводам (медный или алюминиевый) здесь нет.

Конструкция

Характеристика элементов конструкции

Конструктивные особенности предполагают наличие определенного количества шин из металла. Все они являются изолированными и не соприкасаются между собой. Изготавливаются они из различных материалов. Для этой цели используется особая медь, с наличием определенных электротехнических характеристик либо латунь. В конструкции также присутствуют винтовые зажимы. Используя такие устройства, можно быстро провести коммутацию проводов, имеющих различное сечение.

Кросс-модульный прибор Legrand модели 04888 отличается высоко надежностью в эксплуатации

Материалом для выполнения корпуса служит пластик, который отличает термостойкость и пожаробезопасность. Другой конструктивный элемент – откидная крышка из прозрачного пластика. Она защищает от проникновения в корпус устройства посторонних предметов.

Виды кросс модулей

Разделение распределительных модулей (блоков) производится по сечению провода, который вставляется в клемму на входе. Конечно, учитывается и токовая нагрузка. Давайте обозначим все имеющиеся позиции, тем более их не очень много.

• РБ-80 1П 80А. Понятно, что такой прибор выдерживает ток номиналом 80 ампер. Но нас интересуют сечения проводов. Так вот в этот блок можно вставлять провод сечением 16 мм², а выводить 4х6 или 2х16.
• РБ-125. Вводной провод – 16 или 35 мм², выводные: 6х16.
• РБ-160. Вводной: 16; 35 или 70 мм², выводные: 6х16.
• РБ-250. Вводной: 120 мм², выводные: 4х10; 5х16 и 2х35.
• РБ-400. Вводной: 185 мм², выводные: 4х10; 5х16 и 2х35.
• РБ-500. У этой модели плоские контакты. У входных ширина: 15-24 мм, толщина 3-8. А вот выходные клеммы повторяют две предыдущие позиции.

Конечно, такой широкий модельный ряд требуется в основном для производственных мощностей. В бытовых электрических сетях достаточно будет первой позиции. Редко когда используется вторая позиция.

Высокоскоростные кросс-платы: какая платформа подходит вашему приложению?

Работа промышленных систем передачи данных обеспечивается с помощью высокоскоростных кросс-плат VPX, cPCI-Serial или mTCA. Но какую плату выбрать для своего решения? В статье рассмотрены особенности архитектуры этих кросс-плат, их сфера применения и стоимость, популярность на рынке. Представлены шасси HEITEC, подходящие для установки кросс-плат с той или иной архитектурой.

ООО «Риттал», г. Москва

Когда речь заходит о высокоскоростной последовательной передаче данных, мнения разделяются. Кто-то полагается на VPX, другие – на CompactPCI и xTCA (рис. 1). Но какой стандарт лучше подходит для соответствующего случая применения?

Рис. 1. Шасси, оснащенные кросс-платами VPX, cPCI-Serial и mTCA

Компании, работающие в самых разных отраслях промышленности, главным образом используют платформы и системы, соответствующие стандартам двух крупных консорциумов: VITA и PICMG. Постоянно возрастающие требования и появление новых технологий передачи данных привели к созданию новых стандартов, таких как VPX / OpenVPX (специфицированные VITA), а также CompactPCI Serial и xTCA (архитектуры PICMG), позволяющих реализовать электронные системы передачи данных со значительно увеличенной пропускной способностью.

Начало: 1979 год

Но сперва сделаем краткий исторический очерк событий, предшествующих принятию этих стандартов (рис. 2). Первый промышленный стандарт для вычислительных машин VERSAbus был представлен в 1979 году, за ним в 1981 году последовала шина VMEbus. В последующие годы были приняты и другие архитектуры шин объединительных плат. К ключевым событиям относят появление архитектур CompactPCI (1999), AdvancedTCA (2003), MicroTCA (2006), VPX (впервые анонсирована в 2004 году и утверждена в 2007‑м), более современных OpenVPX (2009) и CompactPCI Serial (2011).

Рис. 2. История появления шинных архитектур VITA, PICMG

Это развитие отражает в том числе растущую потребность в резервировании (к примеру, для систем высокой доступности), а также в симметричном многопоточном выполнении для высокой скорости обработки данных. Начиная со спецификации уровня вставных модулей последовательная топология распространяется до уровня системы – для того чтобы оптимизировать функциональную совместимость между всеми ее частями и лучше, экономичнее удовлетворять специфическим требованиям конкретного применения.

Последовательные интерфейсы

Стандарт CompactPCI Serial (PICMG CPCI-S.0) представляет собой логическое развитие стандарта CompactPCI; VPX (он же VITA 46) – это дальнейшее развитие стандарта VME. Архитектуры VPX, как и CompactPCI Serial, удовлетворяют потребность в интерфейсах с быстрыми последовательными соединениями «точка – точка» (‘point to point’) для обеспечения модульных и высокопроизводительных компьютерных систем.

«Механика» перечисленных платформ основана на 19‑дюймовых стандартах IEC 1101‑1 и IEEE 1101‑10, которые определяют физические параметры электронных модулей, а следовательно, и объединительных плат, в основном в габаритах 3U и 6U. «Электронная» же часть описывает и определяет взаимодействие между интерфейсами или разъемами с различным количеством дифференциальных пар и разного питающего напряжения.

Больше возможностей с VPX

Платформы VPX/OpenVPX предлагают широкие возможности, в особенности по части применения различных интерфейсов и типов разъемов, что, правда, делает конфигурацию более сложной, но в то же время и более гибкой. Следует подчеркнуть, что стандарт OpenVPX играет все более важную роль. Разработанный в качестве дополнения к базовой спецификации VPX, он объединил в себе профили и параметры, обеспечивающие взаимную совместимость оборудования и компонентов, что немаловажно для масштабирования и дальнейшего расширения возможностей платформы.

Семейство xTCA

Спецификация xTCA характеризуется высокой пропускной способностью и масштабируемостью. Изначально она была разработана в качестве стандарта для приложений операторского класса в телекоммуникационном секторе, чтобы гарантировать высокую доступность при широкой полосе пропускания. Так, AdvancedTCA (ATCA) в течение многих лет является де-факто стандартом в этой области.

Что касается MicroTCA, то эта платформа была создана для использования компактных модулей AMC (Advanced Mezzanine Card), уже описанных раньше в ATCA, без необходимости применения сложных несущих плат (carrier boards). Однако это приводит к тому, что модули AMC, как и непосредственно корпуса систем MicroTCA не могут измеряться в привычных единицах высоты (U).

В совокупности все три ответвления этого семейства предлагают экономичную, доступную основу ‘off the shelf’ 1 , обеспечивающую модульный принцип построения и доступ к всеобъемлющей экосистеме стандартизированных карт и программного обеспечения.

Рынок в цифрах

Совокупный объем мирового рынка встраиваемых плат и встраиваемых систем, находящихся в обращении во всех отраслевых сегментах и субархитектурах, оценивается примерно в 3,5–4,5 миллиарда долларов США. При этом доминируют три ведущих семейства стандартных базовых архитектур объединительных плат: xTCA (включая AdvancedTCA и MicroTCA), CompactPCI (включая CompactPCI Express, Plus I/O и Serial) и VMEbus (включая все стандарты на базе VME, а также VPX и OpenVPX), которые делят между собой рынок почти на равные доли (рис. 3, 4).

Рис. 3. Обзор рынка с точки зрения областей применения различных архитектур

Рис. 4. Обзор рынка с точки зрения распространения архитектур (слева) и числа соответствующих производителей (справа)

Прогнозы роста также схожи, и никаких серьезных изменений в распределении между этими тремя стандартами не ожидается. Существенные различия становятся очевидными только по мере того, как мы углубляемся в суть дела. Так, в приложениях на базе стандартизированных архитектур кросс-плат долю в 47 % занимают системы в телекоммуникационной отрасли. Далее идет важный и значимый сегмент приложений для аэрокосмической отрасли / ВПК (26 %) и решений для построения высокопроизводительных, масштабируемых систем в автоматизации (19 %).

Распределение архитектур в соответствующих отраслях выглядит следующим образом. В телекоммуникациях благодаря своим особым характеристикам явно преобладают xTCA (58 %) и CompactPCI (39 %). В аэрокосмическом и оборонном сегменте очевидно доминирование надежного VMEbus (86 %), в то время как в автоматизации соотношение намного более сбалансировано: 46 % xTCA, 31 % CompactPCI и 23 % VMEbus. В медицинской технике CompactPCI (с 65 %) более распространен, чем VMEbus (35 %), а xTCA здесь практически не присутствует. То же самое относится и к другим областям применения: здесь между собой делят рынок VMEbus (56 %) и CompactPCI (44 %).

Если с точки зрения географии проанализировать поставщиков основанных на этих архитектурах продуктов, то мы увидим существенные различия. Так, CompactPCI популярен среди европейских и азиатских производителей, VPX предпочитают в Северной Америке, а xTCA представлена на всех континентах.

Такое распространение в некотором смысле является историческим и закономерным, если учитывать растущее значение отдельных отраслей в соответствующих регионах. VPX, например, был создан и выпущен в основном благодаря тесному сотрудничеству американских компаний в оборонной и аэрокосмической отраслях и являлся «естественной эволюцией» стандарта VME и промежуточного гибридного стандарта VXS. Иная история у стандарта CompactPCI: в отличие от VPX, его формирование произошло в первую очередь по инициативе представителей телекоммуникационной отрасли.

cPCI, VPX или xTCA: какая система подходит для вашего приложения?

Ценовое сравнение CompactPCI Serial и (Open)VPX показывает, что разница в стоимости систем является существенной. Решения VPX гораздо более дорогостоящие, чем CompactPCI Serial, но, как уже упоминалось, этот стандарт предлагает больше возможностей. Поэтому выбор всегда будет основан на точном анализе требований для соответствующего применения, включая среднесрочное и долгосрочное планирование (с точки зрения технических характеристик) и рентабельности (с точки зрения инвестиций).

Последовательный интерфейс CompactPCI Serial относительно прост в использовании, обеспечивает высокую совместимость, но имеет ограниченный набор опций. Стандарт очень конкурентоспособен и может в том числе отвечать самым строгим требованиям к надежности. Он играет важную роль в автоматизации, медицинской технике, а также в транспорте, например в железнодорожной технике, в основном в Европе и Азии.

При этом в США он до сих пор почти не используется. Вероятно, новые точки входа и соответствующая ниша для него могут быть найдены в системах, предназначенных для суровых условий применения. Например, благодаря возможностям, которые доступны при соответствующем пассивном (кондуктивном) охлаждении.

VPX или OpenVPX – чрезвычайно гибкий и сложный, но обладающий при этом ограниченной совместимостью и довольно дорогой. Благодаря своей несколько более высокой надежности он очень широко представлен в военной и аэрокосмической отраслях, особенно в США. В других областях применения и в Европе стандарт пока не очень распространен. Однако уже сейчас можно констатировать растущий интерес как в Европе, так и на азиатском оборонном рынке.

Формат xTCA идеально подходит для высокопроизводительных, резервируемых телекоммуникационных приложений и будет продолжать успешно работать в этой области. Несмотря на свою сложность и высокую стоимость эта платформа впечатляет очень высокой совместимостью. Субархитектурный стандарт MircoTCA (.4) нашел свою нишу в более малоформатных приложениях с меньшей мощностью и производительностью по всему миру, в частности в приложениях для физики высоких энергий, другие решения здесь рассматриваются лишь изредка.

Системные платформы и шасси

В 2020 году компания HEITEC расширяет портфель решений для электроники рядом новых продуктов, в том числе для размещения кросс-плат упомянутых выше архитектур.

½ ATR VPXbox (рис. 5) отличается повышенной надежностью согласно ANSI/VITA 48.2 и подходит для размещения до 6 карт 3U с шагом 1 дюйм (5HP). Основные области применения таких систем – бортовые самописцы («черный ящик»), морская и гусеничная техника, а также добыча полезных ископаемых. Безвентиляторная концепция охлаждения (кондуктивное охлаждение) предполагает повышенный уровень надежности и обеспечивает защиту IP69, что особенно важно в условиях сильно загрязненной окружающей среды. При необходимости доступна возможность изготовления всего спектра типоразмеров: ¼, ½, ¾, 1 и 1½ ATR, а также размещение кросс-плат cPCI-Serial с шагом между слотами 5HP. Корпус отвечает требованиям военных стандартов MIL-STD.

Рис. 5. ½ ATR VPXbox имеет степень защиты IP69 и представлен широким рядом типоразмеров

Другая системная платформа – 19″ VPX, предназначенная для размещения в стандартной рековой стойке. Высота системы 9U подходит для размещения до 12 модулей VPX, она поставляется в смонтированном, протестированном виде. Доступны различные варианты как кросс-плат, так и блоков питания. Комплектовать систему можно блоком питания до 1200 Вт, а удобный в обслуживании вентмодуль столь мощный, что обеспечивает охлаждение 150 Вт на 1 слот. Разумеется, на этой платформе можно без затруднений применять и кросс-платы cPCI (Serial).

Рис. 6. Решение VPX для установки в 19-дюймовую стойку способно обеспечить охлаждение системы до 1800 Вт

И совершенно новое, за гранью шинных архитектур, решение – надежная платформа для встраиваемых систем HeiSys (рис. 7). Легко масштабируемая, она может использоваться как в качестве универсального шлюза или бортового компьютера, так и для Edge-вычислений, например, в IoT или мобильных приложениях. Уникальная, запатентованная несущая плата предлагает возможность сочетания модулей стандартов COMExpress и SMARC и таким образом позволяет адаптировать решение к потребностям каждого проекта индивидуально, без необходимости в редизайне.

Рис. 7. В основе платформы HeiSys – запатентованная несущая плата для размещения COMExpress и SMARC-модулей, а также слотов m.2

Решение имеет сертификат соответствия EN 50155, что гарантирует применимость HeiSys для приложений, размещаемых на рельсовом транспорте. Благодаря отсутствию движущихся частей, таких как вентиляторы, надежность значительно повышается, а время доступности – увеличивается. Система гарантирует работу в расширенном температурном диапазоне (от –40 до +85 °C), а на платы нанесено конформное покрытие. Существует возможность установки до четырех модулей m.2, каждый с двойным micro-SIM-слотом для сим-карт, таким образом обеспечена поддержка WLAN, LTE, 5G, UMTS, GSM, LPWA, LoRa, Wi-Fi, Bluetooth, GPS/ГЛОНАСС. Благодаря модульному принципу система HeiSys может быть расширена в соответствии с индивидуальными требованиями и при необходимости легко модернизирована.

Компания RITTAL, ведущий поставщик распределительных шкафов, систем электрораспределения, контроля микроклимата, а также решений в области ИТ-инфраструктуры, является авторизованным партнером HEITEC и осуществляет поставку оборудования на территории России.
________________________________
1 Дословно – «с полки» (англ.), то есть готовый, имеющийся в наличии продукт.

Что такое кросс модули и для чего они используются

На Din-рейку могут быть установлены разнотипные устройства

Использование DIN-реек позволяет компактно установить все устройства и, при необходимости, организовать их многоуровневое размещение, что позволяет рационально использовать пространство в распределительном щите.

Приведем пример, как схема электрощита может быть упрощена благодаря применению кросс-модулей. Допустим, нам необходимо от трехфазной входной линии организовать многоуровневую электросеть по всему зданию. Значит, нам следует от входного автомата выполнить разводку на УЗО для подключения каждой линии.

Если их две или три, подсоединение можно выполнить непосредственно к клеммам автомата. Но когда их больше, все провода могут просто не поместиться в разъеме, а брать их меньшего сечения не позволяет токовая нагрузка. Проблему можно решить, сделав скрутку (что не надежно), применив болтовое соединение (неудобно) или установив кроссировочный модуль (четырехполюсный).

Такое решение будет наиболее оптимальным — устройство не занимает много места и позволяет коммутировать как нулевой, так и фазные провода. Нет необходимости устанавливать клеммные распределители, где к одному контакту подводятся несколько проводов, что создает проблемы при необходимости проверки линий электропитания или их перекоммутации.

Кросс-модуль позволяет выполнить коммутацию без изменения монтажной схемы, а также положения Din-реек и электроприборов, что довольно удобно.

Определение и назначение кросс-модуля

Кросс-модуль на din-рейку

Кросс-модуль представляет собой устройство, внутри которого размещены изолированные металлические шины. Они предназначены для подсоединения с помощью винтовых зажимов отходящих проводов разного сечения.

Кросс-шина изготавливается из электротехнической меди или латуни, обеспечивающей пожарную безопасность. Все элементы устройства размещены в защитном пластмассовом корпусе. Для доступа внутрь имеется откидная крышка.

Применение модульного распределительного устройства позволяет избежать ненадежной и пожароопасной скрутки кабелей в распределительном щитке и значительно упростить монтаж. Прибор имеет небольшие размеры и может быть компактно установлен в самом щитке.

Разводка и подсоединение проводов занимает считаные минуты, винтовой зажим шины обеспечивает надежный контакт нулевой и силовой жилой

Особенно это важно для промышленных предприятий, где от распределительного щитка могут отходить десятки ответвлений

Трехфазный кросс-модуль

Трехфазный блок комплектуется 4 металлическими шинами для подсоединения нулевого провода и трех силовых фаз А, В, С. Число выходящих соединений может быть от 7 до 15. Выходящие провода могут использоваться как однофазные для освещения и розеток, так и трехфазные для подключения промышленных двигателей.

Правила выбора

Для того, чтобы устройство исправно, долго и надежно эксплуатировалось, требуется грамотный его выбор

При покупке следует обращать внимание на следующие моменты:

Максимальная нагрузка тока распределительного блока. Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства.
Хорошим моментом будет существование защиты в отношении линейной стороны кросса.
Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции.
Наличие сертификата на изделие

При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации.
Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться.
Естественно, что изделие не должно иметь внешних дефектов.
Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями.

Анализ эффективности

Чтобы оценить эффективность продаж в онлайн, вам потребуются инструменты аналитики.

Во-первых, необходимо грамотно сегментировать клиентов, для чего организуется сбор данных и анализ профилей. Установите счётчики, закупите данные об аудиторных сегментах, настройте ретаргетинг.

На страницах магазина необходимо установить виджеты удержания и предиктивную аналитику, которая прогнозирует поведение пользователя и делает релевантные приложения.

Настройка рекламных кампаний наиболее эффективна со сквозной аналитикой.

Сквозная аналитика

от 990 рублей в месяц

• Автоматически собирайте данные с рекламных площадок, сервисов и CRM в удобные отчеты
• Анализируйте воронку продаж от показов до ROI
• Настройте интеграции c CRM и другими сервисами: более 50 готовых решений
• Оптимизируйте свой маркетинг с помощью подробных отчетов: дашборды, графики, диаграммы
• Кастомизируйте таблицы, добавляйте свои метрики. Стройте отчеты моментально за любые периоды

Кросс-модуль ИЭК

Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х7 (YND10-4-07-100)

Предварительная схема распределительного щитка составляется с учетом того, что к блоку должен быть свободный доступ для выполнения монтажных работ. Подбор проводится учетом многих факторов: сечение и количество подсоединяемых проводов, габаритные размеры модели, максимальная нагрузка в амперах и возможность установки блока на DIN-рейку вместе с другими электрическими устройствами.

Одним из основных критериев, на которые надо обратить внимание при выборе модели распределительного блока, является максимальная нагрузка тока в амперах, на которую рассчитан прибор. Если она превышает указанный в техдокументации показатель, провода будут нагреваться, возможно воспламенение кабеля

Для предотвращения таких случаев в систему ставят специальные защитные устройства типа МЗН или МЗТ. В кросс-модуле ИЭК предусмотрена дополнительная защита: все шины внутри блока изолированы друг от друга. Это дает возможность при определенных навыках подсоединять провода даже не снимая напряжения с блока. Благодаря такой конструкции кросс-модуль ИЭК считается одним из самых применяемых устройств.

четверг, января 17, 2013

Азы волоконно-оптических сетей

И снова здравствуйте дорогие друзья! До этого мы в основном обсуждали с вами вопросы, связанные с системами связи, использующими для передачи сигналов электрические импульсы, и вот сейчас настал момент поговорить о другом типе систем связи, основанном на использовании оптических импульсов – оптоволоконных системах связи.

Существующие системы связи, осуществляющие передачу информации по медным кабелям,хороши всем, кроме того что дистанции на которые они могут осуществлять передачу информации (без промежуточных усилительных пунктов) довольно ограниченны. Этот недостаток устраняют волоконно-оптические системы передачи.

Как наверное не трудно догадаться, привычные всем медные кабели связи не подойдут для передачи оптического сигнала. Поэтому в волоконно-оптических сетях используется другой вид кабелей – оптические кабели. Снаружи (внешняя оболочка) данные кабели схожи с обычными медными кабелями (хотя есть и отличия), но вот внутри они содержат уже не привычные медные жилы, а оптические волокна, специально разработанные для передачи оптических импульсов. Обычно оптические волокна изготавливаются из кварцевого стекла или определенных разновидностей пластика и имеют следующую конструкцию:

Конструкция оптического волокна

Как видно из рисунка, оптическое волокно состоит из двух частей: сердцевины и оболочки. Сердцевина и оболочка выполняются из отличных по характеристикам материалов, с таким соображением, чтобы показатель преломления сердцевины был несколько выше, чем показатель преломления оболочки. При таком соотношении показателей преломления, луч света, попадающий в сердцевину оптического волокна, будет распространятся по нему благодаря эффекту полного внутреннего отражения, возникающему на границе раздела двух сред (сердцевины и оболочки оптического волокна).

Сами по себе оптические волокна являются довольно хрупкими, поэтому они покрываются специальной буферной оболочкой, а после чего объединяются в оптические модули, которые сверху покрываются дополнительными защитными слоями. В общем случае конструкция оптического кабеля может иметь следующий вид (но на деле она может отличаться):

Конструкция оптического кабеля

Для введения оптического сигнала в оптический кабель (и соответственно его приема на другой стороне кабеля) служат специальные оптические приемопередатчики, которые на практике обычно встраиваются в SFPмодули, предназначенные для установки в самые различные сетевые устройства, или же непосредственно в оптические порты устройств.

Внешний вид SFP модулей

Рассмотрим, как происходит непосредственное соединение нескольких сетевых устройств при помощи волоконной оптики. Пусть у нас есть два коммутатора с разъемами для подключения SFPмодулей (если нет коммутатора с разъемами для установки SFPмодулей то можно использовать схему коммутатор — медиаконвертер).

Коммутатор с разъемами для установки SFP модулей

В SFPпорты коммутатора устанавливаются SFPмодули. Конкретная модель SFPмодулей выбирается исходя из требований проекта (требуемой дальности передачи, типа используемого оптического кабеля и т.д.).

Установка SFP модулей

К разъемам, установленных SFPмодулей, подключаются оптические патч-корды (фактически тоже оптический кабель, но содержащий только 1 или 2 волокна и имеющий более простую конструкцию), другим концом оптические патч-корды подключаются к разъемам оптического кросса. Оптические патч-корды могут иметь различные оптические коннекторы на своих концах, выбор конкретной модели (с определенными коннекторами) определяется оптическими разъемами SFPмодулей и разъемами оптического кросса.

Внешний вид оптического патч-корда

Оптический кросс грубо говоря представляет из себя металлическую коробку с разъемами, к которым снаружи подключаются оптические патч-корды, а внутри пигтейлы (в общем то половинка оптического патч-корда, применяемая для оконцовывания магистрального оптического кабеля). Так же внутри оптического кросса расположены специальные кассеты и устройства для фиксации кабелей.

Внешний вид оптического кроса

С другой стороны в оптический кросс заходит магистральный оптический кабель, который будет соединять две удалённые площадки.

Принцип действия оптического кросса

Если собрать всю схему воедино, то она будет иметь следующий вид:

Соединение двух удаленных площадок при помощи волоконно-оптической сети

Вот так довольно не сложно можно соединить две удаленные площадки используя средства волоконно-оптической связи.

Опубликовано в: Для самых маленьких, Оптика

Установка кросс-модуля

Конструктивное исполнение кросс-модуля PDB

Кросс-модули устанавливаются на стенку двумя способами: с помощью шурупов или на DIN рейку. Первый способ применяется довольно редко, когда необходимо установить только отдельный блок. При монтаже на рейку можно вместе установить сразу нескольких различных электрических устройств, связанных между собой проводами, что очень удобно и компактно.

Установочную DIN-рейку крепят с помощью саморезов в месте, где предполагается установка блока. Длину рейки отрезают из расчета количества устройств, которые планируют установить. Для крепления в кросс-модулях предусмотрены специальные пазы, поэтому установка происходит быстро и надежно.

Трехфазный кросс-модуль и другие характеристики прибора

Если разобрать технические характеристики прибора, то становится ясно, что РБ рассчитаны на прохождение разного тока от 80 до 500 А.

Помимо этого есть различия в сечениях выходящих и входящих проводов. Последние могут быть от 16 до 185 мм, а на выходе может находиться 2 или даже больше клеммников, рассчитанных на другое, более мелкое сечение.

Также кросс-модули могут быть:

• Однополюсными (однофазными);
• Многополюсными – рассчитанными на два, три или даже четыре полюса.

Трехфазный или другой многополюсный модуль в основном используется во время сборки трехфазных распределительных щитков.

Также существуют модули, способные коммутировать цифровые сети (DDF): витые пары или оптические волокна. Кстати, такие модели носят название оптокросс.

Как реализовать различные стратегии продаж

Изучив преимущества трёх методов, рассмотрим наиболее эффективные способы их реализации.

Есть очень тонкая линия, разделяющая три подхода, и в большинстве случаев они используются вместе. Возвращаясь к примеру с мобильным телефоном, можно предложить дополнительные аксессуары и более дешевую модель на странице телефона премиум-класса.

Можно использовать домашнюю страницу, страницы продуктов и корзину для продвижения предложений, комбинируя все методы.

Стратегии перекрестных продаж

Наша способность принимать решения снижается, когда количество вариантов увеличивается. Чтобы решить эту проблему, пакетирование часто используется вместе со скидкой, чтобы увеличить воспринимаемую ценность предложения и уменьшить сложность решения.

Кроме того, согласно отчетам, перекрестные продажи получают до 3% конверсий при размещении на странице оформления заказа. Таким образом, возможно применять cross-sell на странице оформления заказа, чтобы подталкивать клиентов к импульсивным покупкам:

Товары, предлагаемые в рамках перекрестных продаж, должны быть как минимум на 60% дешевле, чем товары, добавленные в корзину.

Способы стимулировать кросс-продажи:

• Дополнительные продукты;
• Сопутствующие товары;
• Пакеты услуг;
• Продукты, часто приобретаемые вместе;
• Дополнительные предметы бесплатно;
• Бесплатная доставка;
• Персонализация через историю покупок.

Cross-sell с помощью email-маркетинга

Также в электронные письма можно вставить блок с персональными рекомендациями с релевантными ссылками. Cross-sell-письма способны возвращать клиента обратно за покупками снова и снова. Нередко в предложения cross-sell добавляют скидку. Это может выглядеть так: «Поздравляем с покупкой телефона, эти чехлы по скидке 20% отлично подойдут к нему».

Главное здесь — правильно сегментировать электронные письма и отсортировать ассортиментную матрицу.

Стратегии апселла

Убедитесь, что продукты в рамках upsell не более чем на 25% дороже оригинального продукта. Проанализируйте профили клиентов и делайте предложения в соответствии с их интересами.

Способы стимулировать upsell:

• Рекомендуемые товары;
• Новые поступления;
• Сезонные предложения;
• Ежедневные предложения;
• Бестселлеры;
• Похожие продукты;
• Просмотренные товары;
• Продукты с отзывами клиентов.

Стратегии down-sell

Преимущество понижения продаж заключается в том, что даже если покупатель не приобретает основной продукт, ему всё равно может подойти более простой.

Поскольку ваши клиенты остаются довольны, в будущем они с большей вероятностью будут покупать более дорогие товары в вашем магазине.

Способы стимулировать down-sell:

• Скидки;
• Разовые предложения;
• Напоминание о брошенной корзине;
• Сообщение клиенту при попытке уйти с сайта;
• Специальные предложения по электронной почте;
• Бесплатная доставка;
• Рекомендуемые товары.

Обоснованность использования

Существует мнение, согласно которому, когда осуществляется сборка электрощита, лучше не использовать модули для кроссировки кабеля, поскольку они снижают полезное место в распределительном щите, то есть загромождают его. Помимо этого увеличивается стоимость оборудования.

Определенная справедливость в таком утверждении есть, особенно учитывая что общая цена системы хоть и незначительно, но вырастет. С другой стороны, применение кроссовых модулей дает несомненные преимущества, рассмотрим их:

аккуратность монтажа, чтобы было понятней, ниже приведено фото, на котором изображены распределительные щиты с применением кросс-модулей и без. Обозначать каждый из них нет необходимости, разница наглядно видна.

Наглядный пример: что дает использование кросс-модулей

Из фотографии сразу становится понятно, где будет легче разобраться со схемой распределительного щита или, при необходимости, провести перекоммутацию линий. Так что в данном случае эстетичность вполне обоснована;

низкая вероятность КЗ, в многополюсных блоках контактные группы отделены перегородками

Обратим внимание, что несмотря на это, все электромонтажные работы необходимо проводить только при обесточенном оборудовании;
крепление провода к шине обеспечивает надежный контакт, что исключает нагрев в месте соединения;
разнообразие моделей, позволяющих реализовать схемы соединений любой сложности.

Виды изделий

В основу разделения кросс-модульных устройств положены различные принципы. В соответствии с ними изделия бывают:

Нулевыми. Эта разновидность – самый простой вариант подобных конструкций. РБ заключен в пластмассовый корпус, где располагается медная шина. Разделение осуществляется с помощью перегородок. Крепление проводов производится винтами, которые приспособлены под отвертку либо гаечный ключ.

Нулевой кросс-модуль с прозрачной защитной крышкой из высококачественного затухающего ПВХ-материала

• Фазными. Конструкция является копией предыдущего варианта. Отличие состоит в материале корпуса. Его изготавливают из более прочного пластика. Это обусловлено тем, что нагрузка на такие устройства гораздо выше, чем на нулевое.
• Комбинированными. Единый корпус состоит из двух одинаковых частей. В таком устройстве одновременно проводится фаза и ноль.

Кросс-модульное устройство состоит из двух частей, размещенных в одном корпусе

Отличие нулевого распределительного блока от фазного варианта состоит в том, что на фазное устройство подается значительная нагрузка.

Кроме того, модели бывают:

• однополюсные (с одной фазой);
• многополюсные (2-4 фазы). Если используются варианты с несколькими полюсами, то с помощью них можно собрать трехфазный щит.

Одно- и двухполюсные кросс-модульные устройства обозначены литерами соответственно А и В

Различаются кросс-модульные приборы также в зависимости от сечения расположенных в них проводов. По сечению провода на вводе могут быть от 16 до 185 кв. мм. Выход содержит две и более клеммы, к которым присоединяются провода с меньшим сечением. В связи с этим требуется подбор наиболее подходящего варианта, в соответствии со сборочной схемой распределительного щитка. Это обеспечит правильную коммутацию проводов.

В цифровых сетях используют устройства, где коммутируется витая пара или оптоволокно. Они носят название оптических кросс-модулей.

Что такое кросс-модуль и зачем он нужен?

Во время электромонтажа очень часто возникает необходимость соединять один вводной провод с несколькими отходящими линиями, от которых уже идет питание на отдельные группы: освещение, розетки, мощные электроприборы. Использовать для коммутации ненадежные скрутки очень опасно, т.к.

возникает вероятность короткого замыкания или же воспламенения электропроводки в результате перегрева. Поэтому на рынке электроустановочных изделий появились достаточно простые и в то же время удобные приспособления, называемые модульными распределительными блоками (сокращенно РБ).

О том для чего нужны и где применяются кросс-модули (еще одно их название), мы расскажем в этой статье.

Конструкция

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными.

Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов.

Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе.

Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение.

Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Область применения

Как вы уже поняли, назначение кросс-модуля – коммутация проводов в щитке. Действительно, гораздо профессиональнее будет выглядеть распределительный щит, в котором провода соединены через специальный кроссовый модуль. В этом вы можете убедиться, просмотрев данное фото:

К тому же, применение данных изделий позволяет быстрее разобраться в схеме электрощита, что ускорит ремонтные и электромонтажные работы.

Также кросс-модули применяют при монтаже главной заземляющей шины. В этом случае распределительный блок играет роль клеммника – соединяет провода заземления маленького сечения с вводным.

Подключение

Установка и подключение кросс-модуля не представляет ничего сложного. Корпус достаточно просто крепиться на din-рейку, благодаря чему установить его можно очень быстро. Коммутация проводов также осуществляется с легкостью. На видео ниже показывается, как подключить кроссовый модуль, а также наглядно демонстрируется преимущество его использования:

Вот мы и рассмотрели, что такое кросс-модуль, зачем он нужен и каких размеров бывает данное изделие. Напоследок рекомендуем покупать модульный распределительный блок от проверенных производителей: ABB, IEK, Legrand, Dekraft либо Schneider Electric. Качество материалов играет очень важную роль в работе этого приспособления.

Советуем также прочитать:

Конструктивные особенности

Конструкция модулей зависит от их назначения. При электромонтажных работах для кросс-коммутации используются следующие РБ:

• для нулевой шины (PEN);
• фазные (L);
• комбинированные (L+PEN).

Конструкция первых самая простая: в пластиковом корпусе размещают медную шину, места креплений разделены перегородками (из того же материала что и корпус), провода к шине крепятся при помощи винтов.

Размеры кросс модулей Leg (Легранд) для нулевой шины: «A» — 2×7 и «B» — 4×7 присоединений

Конструкция фазных модулей практически не отличается от предназначенных для нулевой шины, за исключением используемых материалов, поскольку они должны выдерживать определенную токовую нагрузку. По этой же причине корпус таких конструкций изготавливается из термостойкого самозатухающегося пластика.

Изображение кросс-модуля IEK (ступенчатый корпус L-PEN)

Что касается комбинированных конструкций, то они представляют собой два предыдущих типа, объединенных в едином корпусе. То есть, с их помощью можно одновременно коммутировать как ноль, так и фазу (фазы). Заметим, что использование таких модулей в электрических распределительных щитах с большим количеством разветвлений будет наиболее оптимальным решением.

Фото комбинированного четырех полюсного кросс-модуля

Практически все производители снабжают контактор откидной крышкой для обеспечения защиты контактов от попадания на них посторонних предметов. Некоторые делают ее прозрачной, благодаря чему можно оценить состояние контактных групп, не снимая крышку.

Следует заметить, что кросс-панели применяются не только для разветвления электроцепей. Существуют устройства для кросспостинга (коммутации) цифровой сети на витой паре или оптоволокне.

Оптический кроссовый модуль на 32 порта SC (LC duplex)

Такие устройства устанавливаются в специальные конструкции – кроссы, где имеется плоский профиль (стрейф) для крепления плинтов (модулей) на определенное количество пар.

Телефонный многомодульный кросс пристенного типа Настенный пыле- влагозащищенный кросс (КПВ) для оптоволокна с несколькими APC-320SC/APC ССД ВОКС-Б модулями

Объединительные панели по сравнению с материнскими платами[ | код]

При использовании объединительной панели с устанавливаемым в один из разъёмов одноплатным компьютером, в том числе system host board в соответствии со стандартом PICMG, эта комбинация обеспечивает функциональность, совпадающую с функциональностью материнской платы. Эта функциональность включает в себя процессор, оперативную память, ввод/вывод и слоты для плат расширений. При этом в большинстве случаев число слотов расширения на обычных материнских платах не превышает 8, а типы и доступность допустимых плат расширения могут быть заданы базовой технологией материнской платы и иными ограничениями, зависящими от её производителя.

В то же время архитектура вычислительной системы, основанная на объединительной панели, не связана впрямую с технологией, на которой основан вставляемый в неё одноплатный компьютер. Он может быть заменён, впоследствии, другим одноплатным компьютером, построенным на основе других чипсета и процессора. Кроме этого, архитектура объединительных панелей обычно предлагает большее, чем у материнских плат число слотов, в типичных случаях доходящее до 20, но, теоретически не ограниченное сверху. Она позволяет совместное использование одноплатных компьютеров, базирующихся на более современных технологиях с устаревшими платами ввода-вывода.

Модульный распределительный блок: его функции и преимущества

Главное предназначение модульного блока заключается в разветвлении проводников по нужным участкам. Наглядно это выглядит так: в прибор входит один электрический провод, а выходит уже несколько, только с другим сечением.

Кросс-модуль или РБ нужен, чтобы просто и максимально удобно распределить питание в щитке. Чаще всего это нужно в тех щитах, где присутствуют три фазы. Обусловлено это необходимостью избегать соединения шлейфов, и возможностью регулировать уровень нагрузки на фазах.
