Прошивка EEPROM блока AirbagVW10 при помощи USB-программатора CH341A

В предыдущем посте — www.drive2.ru/l/540840424927920973/ у меня отвалился блок управления airbag.

Прозвонил несколько мест, которые восстанавливают блоки управления подушками после аварий, правят дампы EEPROM и после всех этих разговоров, сказок и ценников принял решение разобраться с этим вопросом самостоятельно, тем более, что опыт в перепрошивке всего чего только можно у меня приличный, да и программатор где-то завалялся.

Первым делом добрался и снял блок управления Airbag, находится он в центральной консоли под органами управления климатом или кондиционером.

Чтобы туда добраться, нужно снять пластиковую боковину справа от ног водителя, открутив один болт при помощи Torx T15, а затем открутить кронштейн, к которому крепится эта пластиковая боковина, при помощи головки на 10. Пластиковый кронштейн крепится на шпильках и притянут пластиковыми гайками на 10.

Далее видим сам блок управления подушками безопасности, он крепится тремя гайками на 10, одна гайка со стороны водителя, две — со стороны пассажира. Ко всем гайкам можно добраться из-под ног водителя, к одной прямо, к двум остальным — на ощупь.

После того, как гайки откручены, можно вынимать блок SRS Airbag и отключать его от косы-разъема. Вот, как это выглядит вкратце.

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

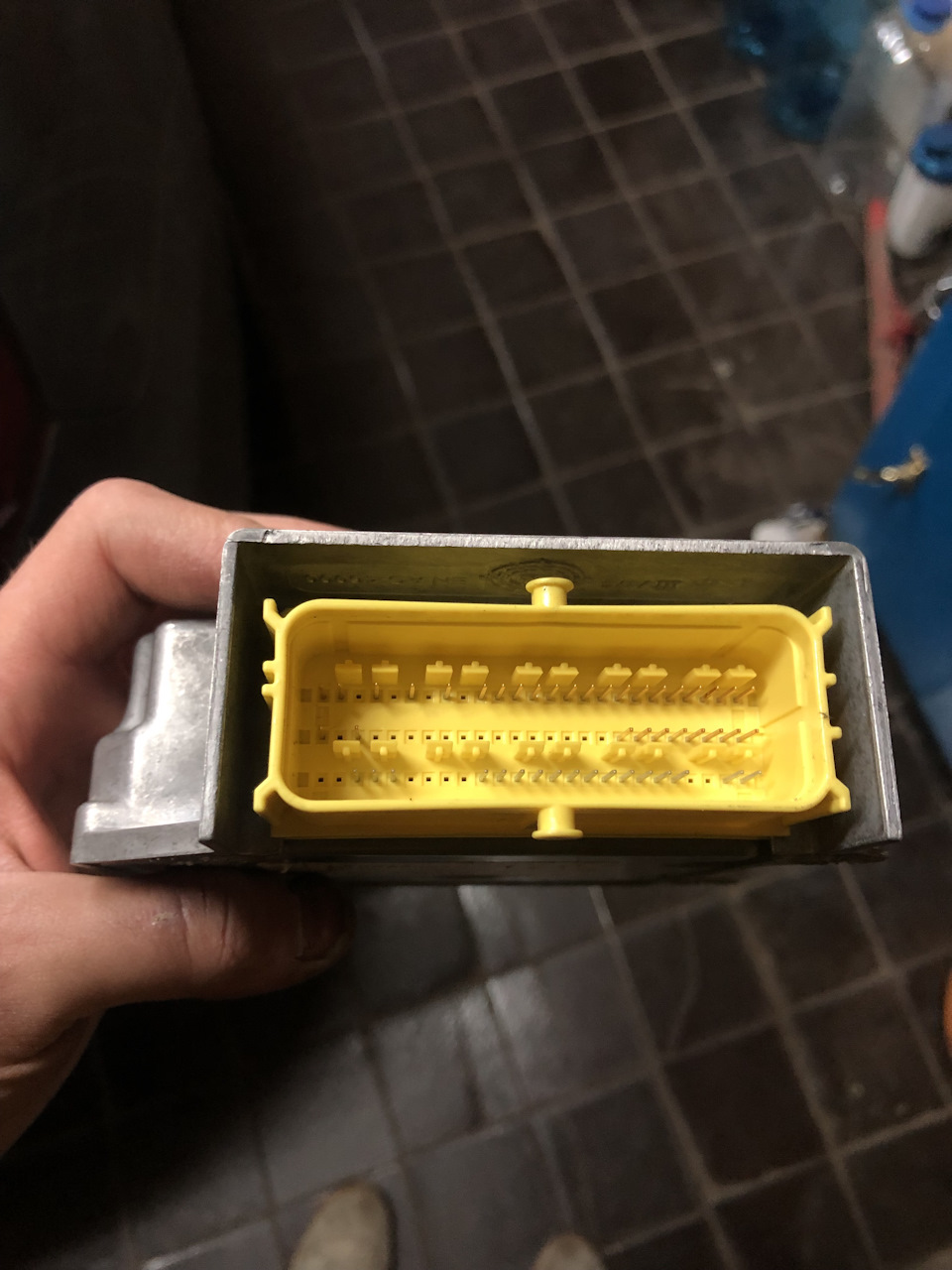

Далее я принёс блок домой к компу и столкнулся со сложностью, которая заключалась в нестандартных винтах, которые имеют пятигранную форму внутри и по центру имеют штырёчек, который мешает туда что-либо вставить, чтобы зацепиться за вырезы в головке.

Плоской отвёрткой я отломал центральные штырьки, наклонив их сперва в одну сторону, затем в другую. Обламываются они под корень, очень аккуратно, затем плоской отвёрткой побольше зацепился за выступы и спокойно открутил все винты. Затянуты они были прилично.

Фото в бортжурнале Volkswagen Jetta VI

Блок разбирается на три части, одна из них печатная плата с чипом EEPROM, который нужно расчехлить.

Фото в бортжурнале Volkswagen Jetta VI

На плате нужно найти чип, который нам нужно прошить нормальным дампом. В моём случае это чип с маркировкой ATMEL 25640AN.

Фото в бортжурнале Volkswagen Jetta VI

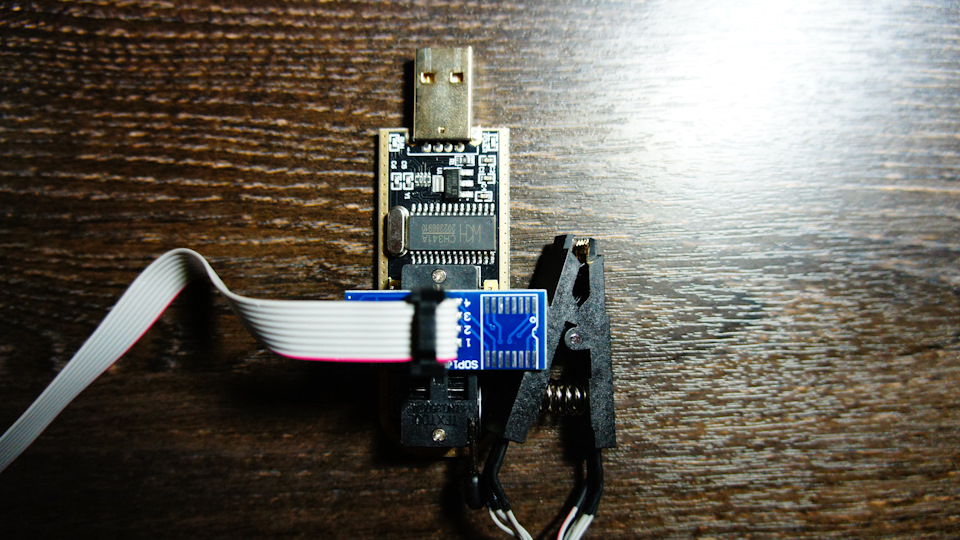

Теперь нужно прицепиться прищепкой к чипу, так, чтобы красный провод был на первой ноге чипа и попробовать прочитать чип программатором. Я делал это при помощи USB-программатора CH341A и свежей софтины для него CH341A Programmer 1.34, прогу качал с 4PDA — 4pda.ru/forum/index.php?showtopic=884713

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

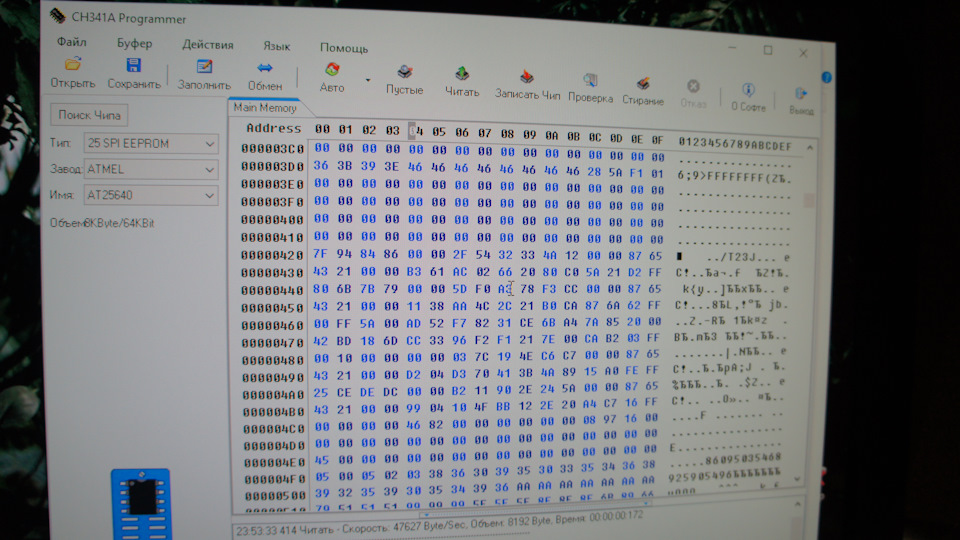

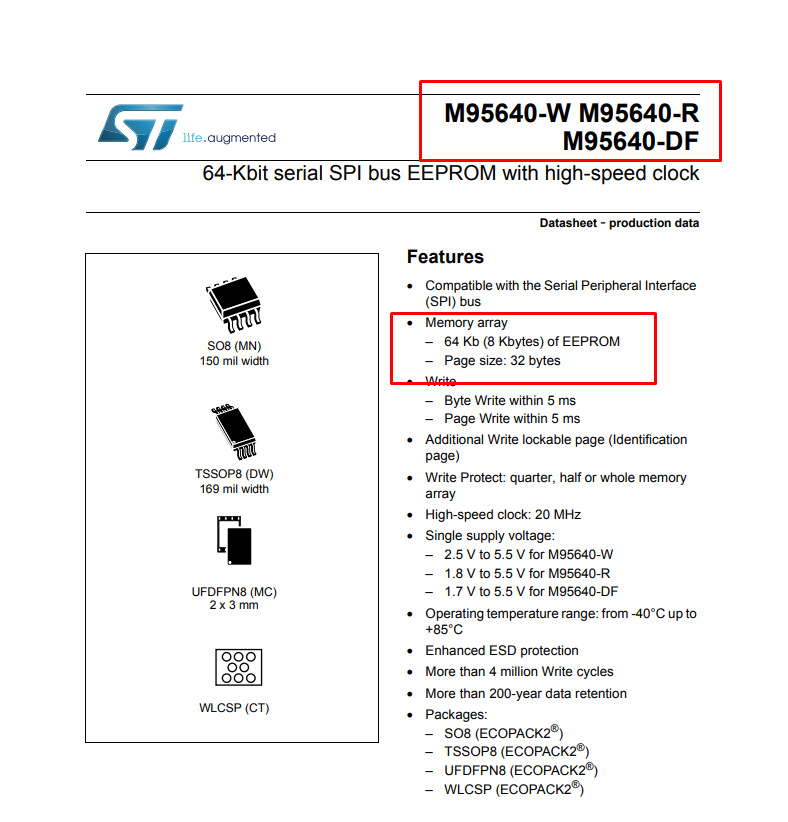

Запустил прогу, прочитал чип. Чип опознался как 95640, хотя по факту это 25640.

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

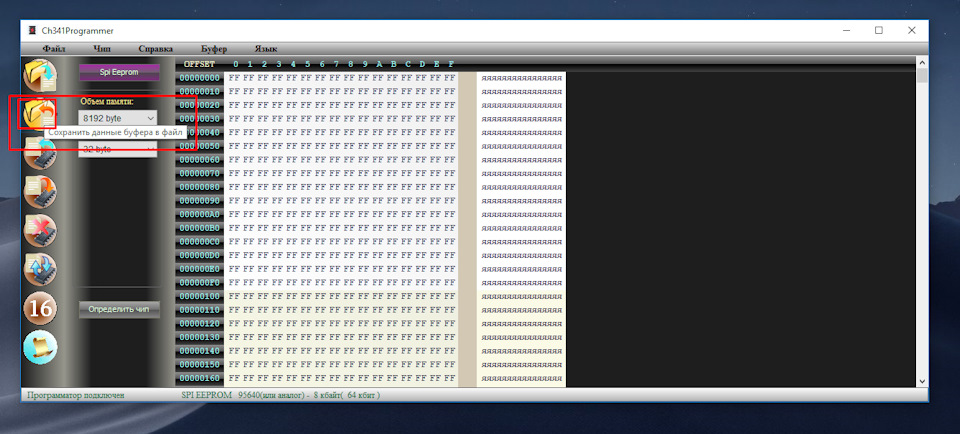

Следом я сдампил содержимое чипа на всякий случай.

Запчасти на фото: 00000030. Фото в бортжурнале Volkswagen Jetta VI

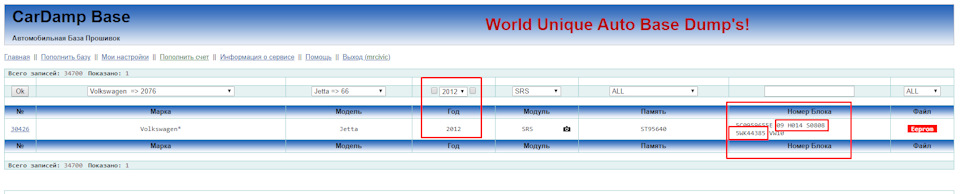

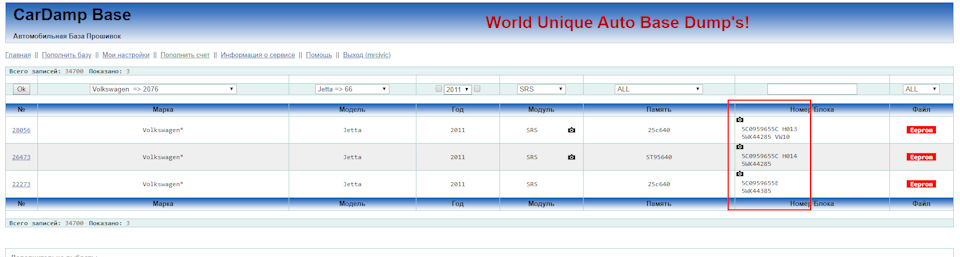

Потом на сайте cardamp.ru начал искать нормальный дамп с живого блока, такого как у меня, используя информацию, написанную на лицевой стороне блока airbag.

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Захожу внутрь и вижу подробную инфу о дампе.

Фото в бортжурнале Volkswagen Jetta VI

Фото в бортжурнале Volkswagen Jetta VI

Пополнил счёт на 15 евро и купил себе дамп. Скачал, вытянул из архива, открыл в проге CH341A Programmer 1.34, сверил содержимое нового дампа с данными, записанными у меня в блоке — получил ответ "Данные не совпадают", ничего удивительного, ведь блок и ругался на то, что с прошивкой что-то произошло.

Затем прошил зашил купленный дамп в чип, прошился моментально и без ошибок, затем снова сверил данные в файле и в чипе — "Данные совпадают".

Чип зашит успешно.

Отключил программатор, собрал блок. Утром пойду в гараж ставить блок на место.

По результату отпишусь, запись дополню.

Приветствую! Установил блок на место, всё собрал. Включил зажигалку, на приборке всё тот же пузатый мужик и сообщение о "Неисправности подушек безопасности".

Подкинул шнурок — новая ошибка:

Фото в бортжурнале Volkswagen Jetta VI

Идём в Airbags[15], кликаем Security access — 16] и вводим код доступа 20324. Затем идём в [Basic settings — 04]

Из выпадающего меню сперва выбираем "Seat occupied recognition serial number" и жмём Go

Фото в бортжурнале Volkswagen Jetta VI

Видим зелёную надпись Finished correctly и жмём Stop. Следом выбираем второй пункт "Resetting seat occupied recognition" — жмём Go, дожидаемся ответа Finished correctly и жмём Stop.

Запчасти на фото: 5K0959655. Фото в бортжурнале Volkswagen Jetta VI

После этой манипуляции значок Airbag на приборке тухнет, сообщение о неисправности подушек пропадает.

Далее идём в [Fault codes — 02] и трём ошибки. Выключаем/включаем зажигание заходим в Airbags[15] и [Fault codes — 02] — там будет чисто.

#54 Carpass из магнитолы CD30 (не MP3)

Диагноз — калибровка руля. Решение — найти кого-нибудь в Омске с наличием Оп-Кома и откалибровать руль. Но не всё так просто — карпаса у меня нет (видать пал смертью храбрых еще у первой хозяйки в Москве). Появляется промежуточная задача — вытянуть/найти карпас. Найти не вариант. Для процесса "вытянуть" необходим программатор. По записям на Драйв2 нахожу подходящий программатор и заказываю. Программатор пришел спустя 25 дней. Можно начинать экзекуцию.

Фото в бортжурнале Opel Zafira B

С использованием спец-инструмента (гвоздей) достаём магнитолу и топаем домой. Разобрав её расстроился, так как я являюсь владельцем бич-закупки в лице CD30 (не МР3) с eeprom 95640, а по мануалу программатор поддерживает EEPROM 93, 25 и 24 серии.

Фото в бортжурнале Opel Zafira B

Но тут натыкаюсь на запись Андрея, за что спасибо ему огромное.

Итак, мы имеем EEPROM 95640. Подключаемся к ПК. Скачиваем программу и драйвера, устанавливаем, смотрим Datasheet и подключаем прищепку правильно. Vss — это земля. Найти её можно мультиметром. В режиме прозвонки один контакт на корпус, а вторым перебрать крайние ножки на микросхеме. Где запищит, там земля. Из-за того, что в программе нет EEPROM 95640, конфиг выставляем следующий: Тип — 25 SPI EEPROM, Завод — Atmel, Имя — AT25640. Жмём "Читать". Сохраняем дамп на ПК (он может пригодиться).

Фото в бортжурнале Opel Zafira B

Фото в бортжурнале Opel Zafira B

Фото в бортжурнале Opel Zafira B

Запчасти на фото: 850607. Фото в бортжурнале Opel Zafira B

В свободном доступе нашел следующую информацию:
Opel Blaupunkt CD30 MP3 eeprom 95640, location 420-423 or 440-443 (значит в шифрованном виде карпас находится в строке 042 с нулевого по третий "символ" или в строке 044 с нулевого по третий "символ")
— переводим из HEX в DEC (из шестнадцатиричной в десятичную)
— XOR для 1-й ячейки — 232, для второй — 97, для третьей — 230, для 4-й — 115 (XOR — исключающее "ИЛИ")
— Результат делится на 16 и считается остаток
— Если остаток = 9, то ставится 8, если результат 8, то ставится 9, в противном случае результатом есть тот остаток, что получен.
bb e9 40 e4 => 3 9 6 7

Открываю калькулятор программиста и пробую провести все манипуляции из этого пункта, чтобы понять смысл и получить те результаты, которые имеются. Провёл математические манипуляции, у меня получилось bb e9 40 e4 => 3 9 6 7.

Фото в бортжурнале Opel Zafira B

Далее начал считать исходя из своих результатов. Сначала посчитал в адресе 420-423. Всё получилось отлично, все остатки по одной цифре. Потом для пробы решил посчитать в адресе 440-443. Там в одном из расчетов остаток получился двузначный. Можно сделать вывод, что этот адрес не походит.

Заимев карпас можно ехать к Андрею, у которого есть Оп-ком и который любезно согласился мне помочь в борьбе с "пьяной дорогой".

Фото в бортжурнале Opel Zafira B

Всем добра)

UPD 06.11.2019
Калибровка прошла успешно. Значит карпас посчитан верно. Выкладываю на обозрение, как вручную посчитать карпас на примере найденной мной информации в сети, так как написанная программка, которую я нашел на просторах драйва, мне не помогла.

95640 eeprom чем читать

Группа: Cоучастник
Сообщений: 2448
Пользователь №: 44183
Регистрация: 24-February 09
Место жительства: Ukraine

Вроде-бы вполне достойная штука при ее цене.
Более подробно с девайсом можно познакомиться на сайте произодителя-
http://www.autoelectric.cn/
Суть вопроса в том, что разьем для внутрисхемного программирования не установлен в модели TL866, хотя разводка на плате и отверстие в корпусе имеются. Кто-то пробовал ставить? Работает?

Это сообщение отредактировал Eddy71 — Apr 16 2013, 09:39 PM

Присоединённое изображение

Присоединённое изображение (Нажмите для увеличения)

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

Группа: Автор
Сообщений: 9827
Пользователь №: 30163
Регистрация: 9-March 08
Место жительства: украина

Присоединённое изображение
Присоединённое изображение

Группа: Cоучастник
Сообщений: 2448
Пользователь №: 44183
Регистрация: 24-February 09
Место жительства: Ukraine

QUOTE (vodolaz @ Jun 10 2012, 02:56 PM)
Этот?

Да, это ОНО. Но у меня не впаян. Разьем можно с двух сторон сфоткать? Он одинаковый и там и там? А для микросхем идет какой-то переходник, или пока просто разьем и всё ?
И есть где-то в документации распиновка разьёма? Интересует какого цвета провод с какими сигналами?

Это сообщение отредактировал iskander — Jun 10 2012, 03:19 PM

Группа: Автор
Сообщений: 9827
Пользователь №: 30163
Регистрация: 9-March 08
Место жительства: украина

http://www.autoelectric.cn/MiniPro/MinProPIC.htm
Взято отсюда . Да там нечего мудрить, смотришь разводку и тупо распаиваешь.Желтый первый. Шестой не используется.

Это сообщение отредактировал vodolaz — Jun 10 2012, 03:46 PM

Группа: Cоучастник
Сообщений: 2448
Пользователь №: 44183
Регистрация: 24-February 09
Место жительства: Ukraine

Группа: Автор
Сообщений: 9827
Пользователь №: 30163
Регистрация: 9-March 08
Место жительства: украина

Группа: Cоучастник
Сообщений: 2448
Пользователь №: 44183
Регистрация: 24-February 09
Место жительства: Ukraine

Группа: Cоучастник
Сообщений: 178
Пользователь №: 41198
Регистрация: 3-January 09

Использую программатор версии TL866SC с переходниками второй год.
Работает хорошо.

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

БМК у меня вопрос ,как узнать на нем версию железа и версию программного обеспечения и далее ,как провести обновление программатора. У меня выдает такую фразу как на фото?? И никакого обновления..!! Где я туплю?

Присоединённое изображение

Присоединённое изображение (Нажмите для увеличения)

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

У меня такая стоит программа -хотел обновить и облом.. Да в добавок и с левым одаптером, как вроде. Разбираюсь с производителем. Зато прогер помог починить дивидишник. Камень экзотический перепрошил и все. !

Присоединённое изображение

Присоединённое изображение (Нажмите для увеличения)

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

Зря только писал ,все обновил до до последней версии (V 5.6) ,правда поизвращаться пришлось пока не обновился прогер,Китай рулит . а чипованный адаптер ,так V0 и показывает. Буду жалобу писать в Китай.. А то получается вместо заявленных 12811 с копейками разновидностей камней тысяч 12 всего шить будет.. без этого адаптера.

Это сообщение отредактировал колоб — Jul 5 2012, 06:21 PM

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

Меня видимо прорвало сегодня -полазил по старым запасам нашел старую логику советских времен,мохнатого года ,протестил программатором такие микросхемы K531ЛА3П, 155ЛА3, SN74LS07N, SN7420N, SN7400N. — в дипе. В соике —14 ногая 74HC164M. Фото внизу. Вся логика прошла тест,а я хотел старье выбросить ,а может пригодится.?
По мере освоения буду выкладывать фото считанных ,стертых переписанных восстановленных камней -этим программатором для статистики.

Это сообщение отредактировал колоб — Jul 5 2012, 07:45 PM

Присоединённое изображение

Присоединённое изображение (Нажмите для увеличения)

Группа: Cоучастник
Сообщений: 2448
Пользователь №: 44183
Регистрация: 24-February 09
Место жительства: Ukraine

Группа: Cоучастник
Сообщений: 178
Пользователь №: 41198
Регистрация: 3-January 09

Насчет адаптера с версией v0.
Если данный адаптер был куплен после середины марта 2012 года он считается,как "левый".
Было данное объяснение от производителя,что диллеры торгуют версией v0 до середины марта.

Все адаптеры,купленные до данной даты,считаются оригинальными.
У меня адаптер куплен летом 2011 года,а за контрафактные адаптеры производитель заявил в начале января 2012 года.

Это сообщение отредактировал БМК — Jul 9 2012, 11:49 AM

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

Не совсем мне понятно . Получается ,они наделали адаптеров с версией V0(они не левые),после их стали подделывать. После чего появились уже с версией V3. Теперь программатор ,если его обновить до последней версии ,уже не поддерживает версию V0(даже не левую ,так я понимаю) . И что же все те ,кто купил не левые адаптеры до определенного срока (того же марта) ,не смогут пользоваться этим адаптером..И их нельзя перешить ?,а надо покупать новый? А старый на помойку -он же не поддерживает новую версию,либо шей старой версией,но там камней меньше ,чем в новой.. Если так ,то лажа ,должна быть программа обновляющая адаптер чипованный, прошить контроллер на нем до V3 секунда ,была бы прошивка? Вечно намутят..

БМК -а оригинальный с V0 будет шить после обновления программатора?

Это сообщение отредактировал колоб — Jul 9 2012, 01:54 PM

Группа: Cоучастник
Сообщений: 178
Пользователь №: 41198
Регистрация: 3-January 09

Не волнуйся,все работает.
Никто не станет банить софтом кучу оригинальных адаптеров,т.к. производителя за это на поймут .
В конце концов будут подделывать и версию v3.

Это производитель информировал,чтобы покупатели имели возможность не влететь на подделку,и предъявить претензии продавцу в случае продажи конрафакта.

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

Группа: Cоучастник
Сообщений: 2448
Пользователь №: 44183
Регистрация: 24-February 09
Место жительства: Ukraine

Второй пункт меню.Они всю память в кучу собрали.

Присоединённое изображение

Присоединённое изображение (Нажмите для увеличения)

Группа: Cоучастник
Сообщений: 178
Пользователь №: 41198
Регистрация: 3-January 09

QUOTE (колоб @ Jul 12 2012, 02:26 PM)
БМК опять вопрос появился ,с флеш все ясно ,а еепром выбирать надо ? В обычном прогере ,например STK500 там выбрать еепром и флеш труда не составляет . А здесь, где его спрятали?

скрин для микроконтроллеров

Присоединённое изображение

Присоединённое изображение (Нажмите для увеличения)

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

Спасибо БМК и iskander ,разобрался! Русификатор сверху поставил,попроще смотрится оболочка.. Валялись два пика битых ,как оказалось в кавычках. Самое интересное пиккит 2 самодельный и заводской не читали их, а этот спокойно прочитал и стер, а так уже выбросить хотел!? PIC12F675 и PIC 16F676. Плохо то ,что в его списке поддерживаемых контроллеров не нашел PIC16F628 БЕЗ БУКВЫ,его не стал читать,а другой поставил с буквой А ,прочитал.(не продумали или забыли внести?). Какими адаптерами ,кроме тех ,что с ним продавались ,еще пользуетесь. Не хватает TQFP32,44,64 —цены на них дороже программатора.

Это сообщение отредактировал колоб — Jul 13 2012, 05:04 PM

Группа: Cоучастник
Сообщений: 178
Пользователь №: 41198
Регистрация: 3-January 09

QUOTE (колоб @ Jul 13 2012, 06:03 PM)
Не хватает TQFP32,44,64 —цены на них дороже программатора.

Особенно цены на адаптер QFP-64.

Мы с коллегой сделали проще.
Прикупили панельки на QFP32_44,и заказали на фирме платы переходников.
Верхняя плата для панельки делается универсальная(1:1),а нижние платы с разводкой под нужные микроконтроллеры.

Группа: Cоучастник
Сообщений: 1713
Пользователь №: 67520
Регистрация: 16-June 10
Место жительства: Москва

БМК я тоже хотел пойти таким же путем ,потому, как нет внутрисхемного программирования в прогере, но когда мои дети услышали мое "нытье" и любовь к таким вещам, они разрулили этот вопрос и я уже опробовал 2а подаренных адаптера на 32 и 44 ноги. Все сработало на 5- ку. Осталось заиметь для полного счастья адаптер на 64 ноги. Так ,что кому надо быстро прошиться,а возможности нет (такое тоже бывает) и живет поблизости от меня -без проблем,буду рад помочь.

Присоединённое изображение

Присоединённое изображение (Нажмите для увеличения)

Группа: Cоучастник
Сообщений: 7
Пользователь №: 94520
Регистрация: 21-August 12

Купил себе MiniPro TL866 тут
http://www.carsung.net/EN/ProShow.asp?ProID=1023
и адаптеры для него
[url]http://www.ebay.com/itm/TSOP32-TSOP40-TSOP48-PSOP44-Adapter-for-TL866CS-TL866A-USB-eprom -programmer-U73-/200749451516?pt=LH_DefaultDomain_0&hash=item2ebd9988fc[/url]

Не могу записать 29LV651, читаются микросхемы влёт, стираются и при повторном чтении до адреса 118000х считываются нули, и туда уже ничего не пишется:
а после 118000х читаются FF, и туда производится запись:

В чём может быть проблема?

зы. может быть в защите?

Write Protect (WP)
The Write Protection function provides a hardware method of protecting certain “outermost” 32K word sector
without using VID.
If the system asserts VIL on the WP pin, the device disables program and erase functions in the “outermost”
32K word sector independently of whether this sector was protected or unprotected using the method described
in “Sector Protection/Unprotection”. The outermost 32K word sector is the highest addresses in
MBM29LV650UE, or the lowest addresses in MBM29LV651UE.
(MBM29LV650UE: SA127, MBM29LV651UE: SA0)
If the system asserts VIH on the WP pin, the device reverts to whether the outermost 32K word sector was last
set to be protected or unprotected. That is, sector protection or unprotection for this sector depends on whether
this was last protected or unprotected using the method described in “Sector protection/unprotection”.

Группа: Cоучастник
Сообщений: 178
Пользователь №: 41198
Регистрация: 3-January 09

QUOTE (Rus5404 @ Aug 22 2012, 09:33 AM)
Не могу записать 29LV651, читаются микросхемы влёт, стираются и при повторном чтении до адреса 118000х считываются нули, и туда уже ничего не пишется:

В чём может быть проблема?

зы. может быть в защите?

Дело в защите от записи.

Временное снятие защиты должно быть обеспечено софтом программатора по умолчанию,для флешей 29_39_49 серий,где есть защищенные сектора,

либо должна быть опция,типа "Temporary Sector Unprotect".

Просмотрел ряд флешей 29 серии(с защитой секторов) в софте(A29Lxx_AM29F080x_AS29F200x),нет ручной опции временного отключения защиты перед записью.

В софте других программаторов(ChipProg_Triton) есть ручная опция временного отключения защиты.

Значит данное действие должно быть организовано в софте MiniPro программно по умолчанию.

У меня аналогичные случаи(чтение и верификация — ОК,
прошивка — ERROR) были с другими флешами и исправлялись тщательной зачисткой ног микросхемы.

Это сообщение отредактировал БМК — Aug 24 2012, 02:19 PM

Группа: Cоучастник
Сообщений: 2448
Пользователь №: 44183
Регистрация: 24-February 09
Место жительства: Ukraine

Группа: Cоучастник
Сообщений: 7
Пользователь №: 94520
Регистрация: 21-August 12

Группа: Cоучастник
Сообщений: 7
Пользователь №: 94520
Регистрация: 21-August 12

QUOTE (БМК @ Aug 24 2012, 12:21 PM)
Дело в защите от записи.

Временное снятие защиты должно быть обеспечено софтом программатора по умолчанию,для флешей 29_39_49 серий,где есть защищенные сектора,

либо должна быть опция,типа "Temporary Sector Unprotect".

Просмотрел ряд флешей 29 серии(с защитой секторов) в софте(A29Lxx_AM29F080x_AS29F200x),нет ручной опции временного отключения защиты перед записью.

В софте других программаторов(ChipProg_Triton) есть ручная опция временного отключения защиты.

Отписал в службу поддержки (со скрином Triton-а), чтоб добавили эти функции.

Это сообщение отредактировал Rus5404 — Aug 29 2012, 10:03 PM

Группа: Cоучастник
Сообщений: 178
Пользователь №: 41198
Регистрация: 3-January 09

95640 eeprom чем читать

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

Прикрепленное изображение

Подключаем программатор CH341A к компьютеру и видим, что в ОС появилось новое устройство с вином VID и PID (VID_1A86&PID_5512)

ATMEL
AT24C01B AT24C01 AT24C01A AT24C02 AT24C02A AT24C02B AT24C04B AT24C04 AT24C04A AT24C08A AT24C08B AT24C08 AT24C16 AT24C16A AT24C16B AT24C32B AT24C32A AT24C32 AT24C64 AT24C64A AT24C64B AT24C128 AT24C128A AT24C128B AT24C256B AT24C256 AT24C256A AT24C512B AT24C512A AT24C512 AT24C1024 AT24C1024A AT24C1024B

CATALYST
CAT24C01 CAT24WC01 CAT24WC02 CAT24C02 CAT24C04 CAT24WC04 CAT24WC08 CAT24C08 CAT24WC16 CAT24C16 CAT24WC32 CAT24C32 CAT24WC64 CAT24C64 CAT24WC128 CAT24C128 CAT24WC256 CAT24C256 CAT24C512 CAT24WC512 CAT24C1024 CAT24WC1024

COMMON
24C01 3V 24C01 5V 24C02 3V 24C02 5V 24C04 5V 24C04 3V 24C08 3V 24C08 5V 24C16 5V 2406 3V 24C32 5V 24C32 3V 24C64 5V 24C64 3V 24028 5V 24C128 3V 24C256 5V 24C256 3V 24C512 5V 24C512 3V 240024 3V 24C1024 5V 24C2048 5V 24C2048 3V 24C4096 5V 24C4096 3V

FAIRCHILD
FM24C01L FM24C02L FM24C03L FM24C04L FM24C05L FM24C08L FM24C09L FM24C17L FM24C16L FM24C32L FM24C64L FM24C128L FM24C256L FM24C512L FM

HOLTEK
HT24C01 HT24LC01 HT24CD2 HT24LC02 HT24C04 HT24LC04 HT24C08 HT24LC08 HT24C16 HT24LC16 HT24LC32 HT24C32 HT24LC64 HT24C64 HT24C128 HT24LC128 HT24C256 HT24LC256 HT24LC512 HT24C512 HT24C1024 HT24LC1024

ISSI
IS24O01 IS24C02 IS24C04 IS24C08 IS24C16 IS24C32 IS24C64 IS24C128 IS24C256 IS24C512 IS24C1024

MICROCHIP
MIC24LC014 MIC24AA01 MIC24AA014 MIC24LC01B MIC24LC02B MIC24AA02 MIC24C02C MIC24AA025 MIC24AA04 MIC24LC04B MIC24LC024 MIC24AA024 MIC24LC025 MIC24LC08B MIC24AA08 MIC24LC16B MIC24AA16 MIC24LC32 MIC24AA32 MIC24LC64 MIC24FC64 MIC24AA64 MIC24FC128 MIC24AA128 MIC24LC128 MIC24AA256 MIC24LC256 MIC24FC256 MIC24AA512 MIC24LC512 MIC24FC512 MIC24AA1024

NSC
NSC24C02L NSC24C02 N5C24C64

RAMTRON
FM24CL04 FM24C04A FM24CL16 FM24C16A FM24CL64 FM24C64 FM24C256 FM24CL256 FM24C512

ROHM
BR24L01 BR24C01 BR24L02 BR24C02 BR24L04 BR24C04 BR24L08 BR24C08 BR24L16 BR24C16 BR24L32 BR24C32 BR24C64 BR24L64

ST
ST24C01 ST24C32 ST24C02 ST24C64 ST24C04 ST24C08 ST24C16

XICOR
X24O01 X24C02 X24C04 X24C08 X24C16

AMIC
A25L512 A25L05P A25L10P A25L010 A25L020 A25L20P A25L40P A25L040 A25L080 A25L80P A25L016 A25L16P A25L032

ATMEL
AT25F512 AT25F512B AT25F512A AT25FS010 AT25F1024 AT25F1024A AT25F2048 AT25DF021 AT25F4096 AT25FS040 AT25DF041A AT25DF321A AT26DF321 AT25DF321 AT25DF641

COMMON
25X005 25X05 25X10 25X20 25X40 25X80 25X16 25X32 25X64 25X128 25X256 25X512 25X1024 25X2048

EON
EN25F05 EN25P05 EN25LF05 EN25F10 EN25LF10 EN25D10 EN25P10 EN25F20 EN25D20 EN25LF20 EN25F40 EN25D40 EN25LF40 EN25Q80 EN25D80 EN25F80 EN25P80 EN25T80 EN25B16T EN25T16 EN25B16 EN25D16 EN25F16 EN25Q16 EN25P32 EN25Q32 EN25F32 EN25B32 EN25B32T EN25Q64 EN25B64 EN25F64 EN25B64T EN25F128 EN25Q128

ES
ES25P10 ES25P20 ES25M40A ES25M40 ES25P40 ES25M80 ES25P16 ES25M80A ES25P32 ES25P80 ES25M16 ES25M16A

ESMT (только чтение)
F25L04UA F25L16PA F25L004A F25L32QA F25L08PA F25L32PA F25L008A F25L016A

GIGADEVICE
GD25Q512 GD25Q10 GD25Q20 GD25F40 GD25D40 GD25Q80 GD25D80 GD25T80 GD25F80 GD25Q16 GD25Q32 GD25Q64 GD25Q128

MXIC
MX25V512 MX25L4005A MX25L1635D MX25L3237D MX25L6455E MX25L12845E MX25L512 MX25V4035 MX25L1605D MX25L3225D MX25L6408D MX25L1005 MX25V4005 MX25L1608D MX25L3205D MX25L6406E MX25L2005 MX25V8005 MX25L3235D MX25L3206E MX25L6445E MX25L8035 MX25L8005 MX25L3208D MX25L6405D MX25L12805D

NEXFLASH
NX25P10 NX25P20 NX25P40 NX25P80 NX25P16 NX25P32

NSHINE
MS25X05 MS25X16 MS25X10 MS25X32 NS25X20 MS25X64 NS25X40 MS25X128 MS25X80

PMC
PM25LV512A PM25LV016B PM25LV010A PM25LV020 PM25LV040 PM25LV080B

SAIFUN
SA25F005 SA25F160 SA25F010 SA25F320 SA25F020 SA25F040 SA25F080

SPANSION
S25FL004A S25FL032A S25FL040A S25FL064A S25FL008A S25FL128P S25FL160 S25FL129P S25FL016A S25FL128A

SST (только чтение)
SST25VF512A SST25VF512 SST25VF010 SST25VF010A SST25 SST25VF020 SST25VF040B SST25VF040A SST25VF040 SST25′ SST25VF016B SST25VF032B SST25VF064C

ST
M25P05A M25PE10 M25P10A M25P20 M25PE20 M25PE40 M25P40 M25PE80 M25P80 M25PX80 M25PX16 M25P16 M25PE16 M25P32 M25PE32 M25PX32 M25PX64 M25P64 M25PE64 M25P128

WINBOND
W25X10 W25X10L W25P10 W25X10AL W25X10A W25P20 W25X20AL W25X20A W25X20 W25X20L W25X40A W25P40 W25Q40BV W25X40L W25X40 W25X40AL W25Q80BV W25Q80V W25X80 W25P80 W25X80A W25X80L W25X80AL W25P16 W25Q16BV W25Q16V W25X16 W25Q32BV W25Q32V W25X32 W25P32 W25Q64BV W25X64 W25Q128BV

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
