Обзор обновленной линейки блоков питания be quiet! Pure Power 11
Блоки питания be quiet! хорошо знакомы нашим постоянным читателям. Они неоднократно принимали участие в сводных тестированиях и стабильно получали высокие оценки. Неудивительно – ведь все модели немецкой компании проектируются для использования в «прожорливых» системах премиум-класса. Если говорить на языке маркетологов, это люксовый бренд, так что простых и дешевых устройств, которые могли бы провалиться в тестах, в ассортименте просто нет.
реклама
Обратная сторона высоких характеристик – столь же высокая стоимость. Впрочем, и среди продуктов be quiet! есть немало устройств с привлекательным соотношением «цена/возможности». Хороший пример – представители линейки Pure Power, в которую входят добротные блоки «верхнего среднего класса», сертифицированные по стандарту 80 Plus Gold, но лишенные избыточности флагманов.
Линейка Pure Power 11
По классификации be quiet!, серия Pure Power относится к уровню «Essentail» (что можно перевести как «основной», «базовый»). При проектировании этих устройств производитель стремится не только обеспечить высокие характеристики, но и удержать стоимость на разумном уровне.
Неудивительно, что Pure Power – продукт компромиссный. По целому ряду характеристик эти БП не уступают дорогостоящим флагманам, однако лишены любых излишеств – таких как подсветка, полупассивная СО, электронная система мониторинга с подключением к материнской плате и так далее.
В обширное семейство входят сразу 10 моделей, подразделяемых на две линейки: Pure Power 11 и Pure Power 11 CM. Отличия – только в компоновке, «обычные» Pure Power выполнены по стандартной немодульной схеме.
Устройства с «суффиксом» CM («Cable Management») сделаны частично модульными.
В серии Pure Power 11 CM представлены модели мощностью 700, 600, 500 и 400 Вт, а в серии Pure Power 11 – 700, 600, 500, 400, 350 и 300 Вт. Отмечу, что два последних маломощных блока добавлены сюда скорее «для галочки». Они построены на другой платформе и сертифицированы по стандарту 80 Plus Bronze.
реклама
Впрочем, при такой низкой мощности гнаться за «золотом» совершенно необязательно – разница в энергопотреблении и тепловыделении будет измеряться несколькими ваттами. Обратите внимание, что в списке нет моделей экстремальной мощности – линейка рассчитана на игровые системы среднего класса.
Несмотря на большой разброс мощности, внутри своих серий все блоки выглядят совершенно одинаково. Размеры корпусов моделей Pure Power CM составляют 150 х 150 х 86 мм (+20 мм к стандартной размерности ATX), Pure Power – 149 х 150 х 86 (+10 мм).
Все устройства (кроме уже упоминавшихся моделей мощностью 300 и 350 Вт) построены на платформе производства FSP, выполненной по топологии Active Clamp с синхронным выпрямителем и DC-DC-преобразователями для основных линий. Здесь и кроется секрет «доступного золота». Active Clamp в последние годы получает все большее распространение как доступная альтернатива топологии LLC. Эта схема обладает высокой эффективностью (читай – КПД) при умеренной стоимости и компактных размерах платы. DC-DC преобразователи, в свою очередь, должны обеспечить хорошее качество стабилизации при высокой нагрузке.
Еще один любопытный момент, указывающий на компромиссный подход к проектированию этих моделей. Все они оснащены фирменным вентилятором be quiet QF1-12025-MS с рифлеными лопастями. Вертушка неплохо проработана с точки зрения аэродинамики, однако в ее конструкции используется простой подшипник скольжения, с винтовой нарезкой на втулке для более равномерного распределения смазки. По показателям ресурса такая конструкция, конечно же, уступает флагманским решениям с гидродинамическим подвесом. Тем не менее, это достаточно тихий и надежный тип подшипника для использования в блоках питания среднего класса.
Все устройства серии Pure Power 11 отлично подходят для домашних игровых систем. Они располагают мощной линией 12 В (ее нагрузочная способность во всех случаях составляет не менее 90% от заявленного номинала модели) и предлагают достаточное количество разъемов PCIe. 400-ваттные и 500-ваттные модели снабжаются двумя коннекторами PCIe 6+2-pin, устройства мощностью 600 и 700 Вт – четырьмя.
Итак, перед нами компактные и мощные блоки питания, построенные на платформе FSP (полагаю, для многих это не пустой звук) и сертифицированные по стандарту 80 Plus Gold. Выглядит многообещающе! Перейдем к рассмотрению старшей 700-ваттной модели, которой предстоит принять участие в нашем тестировании по массовой методике.
Обзор be quiet! Pure Power 11 CM 700W
Упаковка и комплектация
Блок питания поставляется в небольшой картонной коробке традиционного для be quiet! черного цвета.
С информативностью – полный порядок. На упаковке приводится краткое описание блока (ключевые моменты раскрываются подробно – с графиками и иллюстрациями), а также таблица характеристик и перечень разъемов.
Для защиты устройства от ударов при перевозке используется пакет из «пузырчатой» пленки. В сочетании с плотными стенками коробки этого должно быть достаточно. В конце концов, речь идет не о хрустальной вазе, так что трех слоев ваты здесь не требуется.
В комплект поставки входят инструкция, шнур питания, крепежные винты и пластиковые стяжки для фиксации проводов при сборке системы. Здесь все типично.
реклама
Внешний вид и особенности конструкции
Внешний вид БП линейки Pure Power 11 вы уже могли оценить на фото выше. При личном знакомстве устройство производит приятное впечатление благодаря увесистости (масса блока – чуть больше 2.1 кг) и качественной матовой окраске.
Оформление можно признать удачным: блок выглядит достаточно ярко, чтобы привлечь внимание на витрине, но не скатывается в «пестроту», присущую многим моделям для игровых систем. Ключевые дизайнерские элементы – выштамповка «be quiet!» на боку и оранжевый ободок, опоясывающий вентилятор.
Габариты БП – 149 х 160 х 86 мм, устройство на 20 мм длиннее стандартных ATX-моделей. Этот момент стоит учитывать при покупке, особенно если вы планируете использовать Pure Power 11 в компактном корпусе.
Блок выполнен по частично модульной схеме. «Постоянными» являются шнуры с разъемами ATX Mainboard 20+4-pin и CPU 4+4-pin, остальные кабели подключаются к устройству по мере необходимости. Все разъемы подписаны для удобства сборки.
Вентилятор накрыт тонкой проволочной решеткой, закрепленной на винтах – ее можно снять без потери гарантии, это заметно упрощает чистку вентилятора от пыли.
Рассмотрим мощностные характеристики. Любопытно, что линия 12 В у этой модели разделена на два виртуальных канала – нетипичное решение для современных БП. Это может вызвать определенные неудобства при сборке системы.
Впрочем, каждая из суб-линий рассчитана на весьма высокую нагрузку – 432 и 360 Вт, этого с запасом хватит любой видеокарте или процессору. Суммарная отдача двух каналов достигает 672 Вт – 96% от заявленной мощности блока, отличный показатель!
Сила тока на линии 3.3 В ограничена на уровне 25 А, а на линии 5 В – на уровне 20 А. Суммарная нагрузочная способность – до 150 Вт.
Основные (неотключаемые) кабели блока выполнены в виде шнуров круглого сечения с дополнительной оплеткой. Отключаемые провода представляют собой плоские шлейфы – они отлично гнутся и создают минимальное сопротивление потокам воздуха при правильной укладке в корпусе.
Как уже отмечалось выше, 600-ваттная и 700-ваттная модели линейки Pure Power 11 снабжены четырьмя коннекторами PCIe 6+2-pin и отлично подходят для систем с двумя видеокартами (разъемы закреплены попарно на двух шнурах длиной 500 мм).
Для подключения периферии предлагается использовать шесть разъемов SATA и четыре Molex, кроме того, на одном из кабелей смонтирован разъем FDD для Floppy-дисковода (сегодня он может использоваться для питания некоторых плат расширения, но скорее это просто дань традиции).
Краткие технические характеристики
| Наименование модели | be quiet! Pure Power 11 CM 700W |
|---|---|
| OEM-производитель | FSP |
| Заявленная максимальная мощность, Вт | 700 |
| Заявленная пиковая мощность, Вт | 750 |
| Нагрузочная способность линии 12 В, Вт | 672 |
| Отношение нагрузочной способности линии 12 В к общей мощности блока, % | 96 |
| Заявленный класс эффективности (сертификат) | 80 Plus Gold |
| Габариты, мм | 159 х 149 х 86 (+20 мм) |
| Масса блока питания, г | 2110 |
| Типоразмер вентилятора | 120 х 25 |
| Модульная конструкция | Да (частично) |
| Разъемы | 20+4-pin Mainboard; 4+4-pin CPU; 4 x 6+2-pin PCIe; 6 х SATA; 4 х Molex; 1 x FDD |
| Длина шнуров, мм | 550 (Mainboard); 600 (CPU); 500 (PCIe); 800/950 (Molex/SATA/FDD) |
Тестовый стенд
Конфигурация:
- Материнская плата: ASUS P8P67 Pro (BIOS v 1204);
- Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
- Система охлаждения процессора: Noctua NH-D14 (вентилятор TR-TY140, 1150 об/мин);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2×2 Гбайт, двухканальный режим);
- Видеокарта: 2 x Radeon HD 6970 (CrossFireX);
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Блок питания: be quiet! Pure Power 11 CM, 700 Ватт;
- Корпус: открытый стенд.
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: AMD Catalyst 13.4;
- Вспомогательные утилиты:
- MSI Afterburner 2.3.1;
- ASUS TurboV EVO;
- Prime 95 v.27.9;
- Furmark 1.10.6;
- Real Temp 3.7.
Инструментарий и методика тестирования
Результаты тестов
Благодаря высокой мощности линии 12 В блок без затруднений выполнил полную программу тестирования с нагрузкой до 700 Вт. Более того: устройство способно некоторое время работать с перегрузкой. Результаты при потреблении 750 Вт почти не отличаются от полученных при 700 Вт.
be quiet! Pure Power 11 CM 700W
КПД
При разных уровнях нагрузки
%Включите JavaScript, чтобы видеть графики
В отличие от устройств, построенных по топологии LLC, блоки с преобразователями Active Clamp не могут похвастать рекордным КПД в режимах с низкой нагрузкой. Для того чтобы выйти на 90%, be quiet требуется потребление около 200 Вт. В остальном цифры отличные – при самой «удобной» средней нагрузке эффективность достигает 93%!
be quiet! Pure Power 11 CM 700W
Напряжение по линиям 3.3/5/12 В
При разных уровнях нагрузки
ВВключите JavaScript, чтобы видеть графики
Качество стабилизации – на пять с минусом. Минимальные просадки присутствуют, но они измеряются сотыми долями вольта и никак не сказываются на работе системы.
be quiet! Pure Power 11 CM 700W
Скорость вращения вентилятора
При разных уровнях нагрузки
Об/минВключите JavaScript, чтобы видеть графики
Одной из главных фишек блоков be quiet! всегда были отличные шумовые характеристики (недаром название компании переводится как «будь тихим!», или просто «тише!»).
Фирменный вентилятор с ребристой крыльчаткой оптимизирован для работы при низких оборотах. Базовая скорость вращения крыльчатки – 660 об/мин. Показатель почти не возрастает с увеличением нагрузки.
be quiet! Pure Power 11 CM 700W
Уровень шума
С расстояния 150 мм
При разных уровнях нагрузки
дБВключите JavaScript, чтобы видеть графики
Здесь все закономерно: низкооборотная вертушка работает почти бесшумно. Все, чего нам удалось добиться от блока – тихое-тихое «шипение» при максимальной нагрузке, которое можно расслышать, только расположившись вплотную к вентилятору.
Сравнение результатов
В нашей подборке 700-ваттных моделей представлены в основном устройства начального и среднего уровня, так что у be quiet! есть все шансы стать «королем» этой категории. Любопытно взглянуть, так ли велика разница между «бронзой» и «золотом» в сегменте 700-ваттных БП.
Минимальная нагрузка – 150 Вт.
КПД при нагрузке 150 Вт
Включите JavaScript, чтобы видеть графики
Напряжение по линиям 3.3/5/12 В при нагрузке 150 Вт
Включите JavaScript, чтобы видеть графики
Скорость вращения вентиляторов при нагрузке 150 Вт
Включите JavaScript, чтобы видеть графики
Уровень шума при нагрузке 150 Вт
С расстояния 150 мм
дБВключите JavaScript, чтобы видеть графики
При минимальной нагрузке преимущество по КПД составляет около 2%. В остальном результаты не слишком показательны: нагрузка недостаточно высока, чтобы делать выводы о качестве стабилизации и шумовых характеристиках.
Средняя нагрузка – 350 Вт.
КПД при нагрузке 350 Вт
Включите JavaScript, чтобы видеть графики
Напряжение по линиям 3.3/5/12 В при нагрузке 350 Вт
Включите JavaScript, чтобы видеть графики
Скорость вращения вентиляторов при нагрузке 350 Вт
Включите JavaScript, чтобы видеть графики
Уровень шума при нагрузке 350 Вт
С расстояния 150 мм
дБВключите JavaScript, чтобы видеть графики
Тут разница уже более заметна. Блок с сертификатом 80 Plus Gold привозит своим «бронзовым» соперникам 3-4% в тесте КПД и оказывается лучшим по качеству стабилизации.
Высокая нагрузка – 600 Вт. Четыре блока питания сходят с дистанции из-за недостаточной мощности.
КПД при нагрузке 600 Вт
Включите JavaScript, чтобы видеть графики
Напряжение по линиям 3.3/5/12 В при нагрузке 600 Вт
Включите JavaScript, чтобы видеть графики
Скорость вращения вентиляторов при нагрузке 600 Вт
Включите JavaScript, чтобы видеть графики
Уровень шума при нагрузке 600 Вт
С расстояния 150 мм
дБВключите JavaScript, чтобы видеть графики
При потреблении 600 Вт превосходство новинки be quiet! очевидно во всех тестовых дисциплинах. Особенно заметна разница в тесте на качество стабилизации. Справедливости ради отмечу, что «бронзовые» блоки Cougar, Aerocool и Zalman также оказываются очень тихими (с результатами 42-44 дБ).
Заключение
Отмечу, что результаты тестирования легко распространить на других представителей Pure Power 11. Все блоки линейки мощностью от 400 до 700 Вт построены на одной и той же платформе FSP (различие только в характеристиках некоторых элементов на плате) и снабжены одинаковыми вентиляторами.
Протестировав старший из них, мы убедились, что даже при нагрузке 700 Вт система охлаждения отлично справляется со своими обязанностями. Другие устройства серии могут чуть (в пределах процента) отличаться от этой модели по КПД, но будут демонстрировать сходное качество стабилизации и работать столь же тихо.
Продолжим с перечисления плюсов и минусов протестированного устройства.
Плюсы be quiet! Pure Power 11 CM 700W:
- Отличные мощностные характеристики (блок соответствует заявленной категории и может даже работать с перегрузкой);
- Высокий КПД (89-93% при напряжении питания 220 В);
- Образцовые шумовые характеристики (для БП с активной СО, модель почти невозможно расслышать независимо от нагрузки);
- Высокое качество стабилизации (просадки практически отсутствуют, даже при максимальной нагрузке);
- Модульная (частично модульная) конструкция;
- Наличие всех необходимых разъемов для производительной системы с двумя видеокартами.
Минусы блока питания:
- Заметных недостатков не выявлено.
Может не устроить:
- Нестандартные габариты корпуса блока.
Комментарии излишни. Для блока питания умеренной стоимости, сертифицированного по стандарту 80 Plus Gold, be quiet! Pure Power 11 показывает отличные результаты во всех дисциплинах нашего тестирования.
Добавим сюда фирменную пятилетнюю гарантию и мы получим беспроигрышный вариант для сборки «прожорливых» игровых систем среднего и высокого класса.
Блок питания Crown CM-PS400: когда экономить себе дороже
В коллекцию блоков питания под логотипом CROWN добавим еще один и это CM-PS400. Как понятно из названия и как он фигурирует в прайс-листах продавцов — 400W. Осмотрим его и заглянем внутрь, протестируем.
Насколько я знаю, в продаже этот БП бывает только в ОЕМ варианте — т.е. сам БП в пакетике и сетевой шнур к нему. Внешне CROWN CM-PS400 обычный БП с 8 сантиметровым вентилятором на вытяжку. Очень лёгкий. Рядом с решёткой вентилятора стандартный разъём для подключения к электрической сети, под ним выключатель, между ними бумажная наклейка, извещающая, что — 230 вольт 50 Гц нужна сеть.
На противоположной стороне ряд вентиляционных отверстий, жгут проводов, в корпусе предохранительная пластмассовая вставка — чтобы провода не перетёрлись.
Провода тонкие и хоть производитель указывает толщину провода 18-20 AWG, они все 20-22 AWG. Длина средняя, для стандартного ATX корпуса достаточная. Из выходных разъёмов имеем: один составной 24 контактный (20+4) разъём питания материнской платы, два 4 контактных дополнительного питания процессора (или один для дополнительного питания видеокарты?), три 4-кнтактных разъема Молекс, два питания SATA-устройств, один — питание FDD.

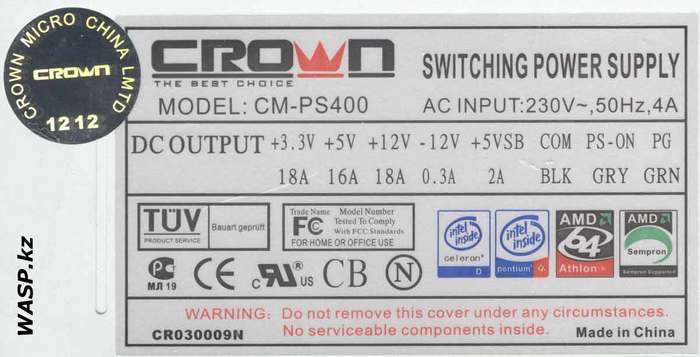

Сбоку наклейка, её фото можете посмотреть выше, на ней сказано следующее: логотип CROWN, название модели CM-PS400, название устройства Switching Power Supply. Входные напряжения: 230V
, 50HZ, 4A. Выходные напряжения (надо сказать, что эти данные и данные на сайте изготовителя сильно отличаются):
Затем идёт ряд значков сертификаций и соответствия международным стандартам, ничего не значащие значки поддерживаемых процессоров — чисто красоты и рекламы ради.
Предупреждение, выделенное красными буквами о том, что не стоит лезть внутрь, код CR03009N, и — Сделано в Китае.
Рядом с этикеткой — голографическая наклейка и наклейка с серийным номером изделия (чтобы было чего писать в гарантийном листе).

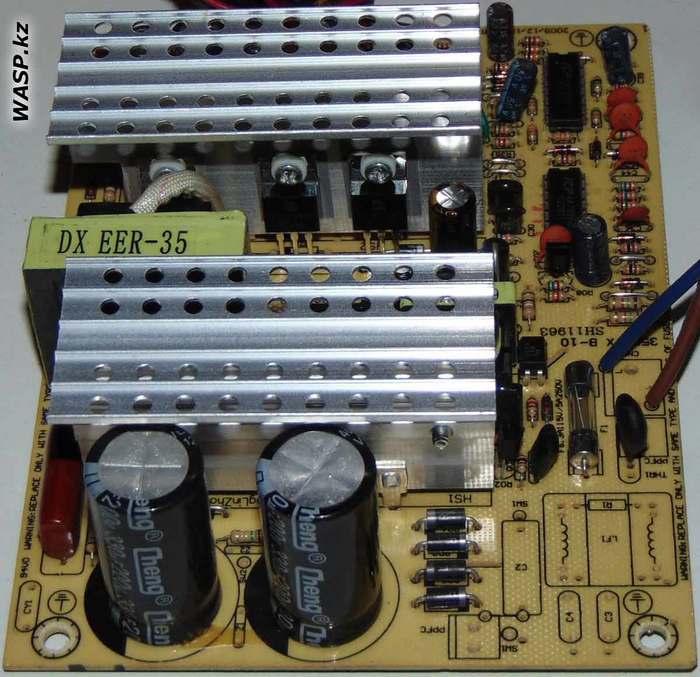

Вскрываем блок питания. Исходя из названия, ожидаем увидеть что-то схожее с ранее рассмотренным блоком питания Crown CM-PS450. И да — почти полная копия, с небольшими, разумеется, изменениями.
Множество пустующих мест, помимо уже привычного отсутствующего входного фильтра. На входе терморезистор и стеклянный предохранитель, потом пусто-пусто-пусто, диодный мост из четырёх не самых мощных диодов. Далее два убогих электролитических конденсатора 330 мкФ на 200 вольт, производства Cheng. Это своего рода образец жадности производителя, редко таких «доходяг» встретишь в этом месте, обычно ниже 470 мкФ не опускаются. Два тоненьких Т-образных радиатора из алюминия. Первый радиатор: транзисторы RC3150 и два 13007. Второй радиатор — на выходе: выпрямительные диоды или диоды Шоттки F16C20 и две штуки S2045. Между радиаторами трансформаторы: DX EER-35, DX EE-16A, DX EE-19. Микросхемы на плате: LM339LD — компараторы, ШИМ-контроллер KA7500BD, аналог TL-494. Дроссель групповой стабилизации весьма скромный, даже для 300 ваттных БП. Маркировка на плате: 350ATX B-10 SH11963 Design: WangLinZhang. На обратной стороне платы элементов нет, та же маркировка. Пайка вполне аккуратная.
В блоке питания CROWN CM-PS400 использован 80 мм вентилятор, этикетка на нем гласит WAM Bomd Xiongli Electronic. Название модели W8025CY12SEMN. Он запитывается от 12 вольт и требует 0,14А. Вентилятор шумит отчётливо слышно.
Тестирование по просьбе автора проводил его знакомый. Говорить о стабильности напряжений на этом блоке питания можно при нагрузке 200 Вт, а 250 Вт — кратковременная пиковая нагрузка, которую может выдержать CROWN CM-PS400. Разброс напряжения линии +12В доходил и превышал 10%, по линии +5В превышал в максимуме 5,7%. Уровень пульсаций на линии +5В был, в общем-то, приемлемым, на линии +12В это был кошмар, причем при любой нагрузке. Радиаторы при большой нагрузке разогреваются очень сильно — не 100 градусов, но близко к этому, разогревается и дроссель групповой стабилизации. Вентилятор уже не справляется с обязанностями и блоку питания остается только рано или поздно сгореть, потому как соответствующей защиты в нем нет.
Выводы. Блок питания CROWN CM-PS400 категорически не соответствует заявленным 400W, хотя на самом блоке питания производитель предусмотрительно прямо не написал — 400W. но на сайте Crown Micro (российском или казахстанском представительстве), мощность в 400 ватт указана. правда, как пиковая мощность — 400W. а насчет долговременной мощности снова скромно умолчали.
Но и 400 Вт пиковой мощности он не обеспечивает, в лучшем случае 300 Вт.
Блок питания относится к серии Standard и позиционируется производителем как популярное и идеальное решение для офисного ПК, благодаря высокому качеству. обеспечивает стабильную и надёжную работу. и ему, дескать, нет равных по соотношению цена/качество. ха-ха.
До того, как я добрался до этого БП он некоторое время (менее года) работал в офисном ПК, при конфигурации: процессор Core 2 Duo E8500, материнская плата Biostar G41D3C, ОЗУ 4 Гб DDR3, HDD 500Gb, DVD-RW. Конфигурация потребляющая 200 ватт или около того. С самого начала этот ПК доставлял одни неприятности — «плохой компьютер». При пониженном напряжении электрической сети, скажем 180-185 вольт, блок питания отправляет компьютер в бесконечные зависания и вылеты в синий экран, благодаря ему жёсткий диск имел постоянные ошибки. Замена на более приличный блок питания мгновенно решила проблему.
Вывод очевиден — сам по себе он плох, к тому же, судя по словам продавцов, процент брака CROWN CM-PS400 весьма высок, так, что они его отказываются даже закупать.
Можно было бы поговорить об модернизации — улучшении этого блока питания, но одна замена конденсаторов выйдет в стоимость нового. а если начать замену транзисторов, диодного моста, выходных выпрямительных диодов — и говорить не о чем! На этом всё.
Обзор БП be quiet! Pure Power 11 600W CM: современное решение для среднебюджетных сборок
Блок питания является одной из основных составляющих системного блока и от качества работы данного модуля зависит работа всех компонентов современного компьютера. Сегодняшний обзор посвящен современному блоку питания be quiet! Pure Power 11 600W CM, имеющему сертификацию по стандарту 80 PLUS Gold.
Содержание
Технические характеристики
Форм-фактор ATX Мощность 600 Вт Стандарт ATX12V 2.4 / EPS12V PFC активный Система охлаждения 1 вентилятор (120 мм) Разъемы Тип разъема для материнской платы 20+4 pin Количество разъемов 4+4 pin CPU 1 Количество разъемов 6+2-pin PCI-E 4 Количество разъемов 15-pin SATA 6 Количество разъемов 4-pin Molex 3 Количество разъемов 4-pin Floppy 1 Сила тока Ток по линии +3.3 В 25 A Ток по линии +5 В 18 A Ток по линии +12 В 1 32 A Ток по линии +12 В 2 28 A Ток по линии -12 В 0.3 A Ток по линии +5 В Standby 3 A Дополнительная информация Входное напряжение 100 — 240 В Стандарт эффективности 80 PLUS Gold Отстегивающиеся кабели есть Уровень шума 9-20 дБА Защита от перенапряжения есть Защита от перегрузки есть Защита от короткого замыкания есть Размеры (ВxШxГ) 86x150x160 мм Упаковка и комплект поставки
Блок питания be quiet! Pure Power 11 600W CM поставляется в классической, фирменной коробке компании be quiet!, выполненной в темных тонах. Коробка очень информативна. На ней расположена информация о устройстве, его основных технических характеристиках и особенностях, также на ней присутствует информация о комплектных кабелях их длине и количестве, характеристики по линиям, изображение устройства.
Внутри коробки, упакованный в картонный лоток, расположен блок питания. Комплект равномерно распределен внутри достаточно небольшой коробки, и аккуратно упакован.
Комплектация устройства неплохая. В нее вошли:
- Блок питания be quiet! Pure Power 11 600W CM;
- Комплект съемных (модульных) кабелей питания;
- Крепежные винты;
- Пластиковые стяжки;
- Силовой кабель;
- Инструкция по эксплуатации.
Внешний вид
Устройство имеет классический, продолговатый, металлический корпус черного цвета, габариты которого составляют 150х160х86 мм.
На одной из сторон расположен оттиск логотипа компании be quiet!
На противоположной стороне расположена наклейка с основными техническими характеристиками, такими, как токи по линиям и мощности устройства.
Нижняя поверхность абсолютно чистая.
На поверхности, направляемой внутрь корпус компьютера расположена площадка для подключения модульных проводов, а также отверстие, обрамленное пластиковым кольцом, из которого выходит жгут черных, интегрированных в корпус блока питания проводов в нейлоновой оплетке, для подведения питания ATX к материнской плате. Каждый модульный разъем подписан (три разъема Drives, для подключения периферийных устройств и два PCIe, для подключения видеокарт). Возле интегрированного жгута проводов также расположена перфорированная вентиляционная решетка, для охлаждения внутренних компонентов.
С противоположной стороны, расположена перфорированная металлическая решетка, а также коннектор для подключения силового кабеля и тумблер управления питанием устройства. Перфорация на решетке выполнена в виде шестигранников.
Верхняя поверхность имеет круглое, воронкообразное отверстие, внутри которого установлен массивный, 120-и миллиметровый фирменный вентилятор be quiet! QF1-12025-MS, накрытый сверху металлической гриль-решеткой, которая крепится к корпусу устройства при помощи четырех винтов. Вокруг вентилятора наблюдается ярко-оранжевая пластиковая накладка.
Скорость вращения лопастей вентилятора зависит от температурного режима. Конструкция лопастей вентилятора волнообразная, оптимизирована для снижения турбулентности и оптимизации системы охлаждения и при этом обеспечивает минимальный уровень шума. Внутри вентилятора установлен подшипник скольжения с винтовой нарезкой, в значительной мере повышающий срок службы устройства.
Как уже говорилось ранее, be quiet! Pure Power 11 600W CM является представителем блоков питания с частично модульным подключением проводов. В комплекте поставки присутствует достаточное количество проводов, чтобы обеспечить питанием практически любую современную домашнюю конфигурацию геймерского компьютера.
- PCIe (6+2pin)х2, длиной 500 мм., 2 шт.;
- SATA с двумя разъемами, HDD и FDD длиной 500-650-800-950 мм., соответственно, 1 шт.;
- SATA, HDD и FDD длиной 500-650-800 мм., соответственно, 1 шт.;
- SATA с тремя разъемами длиной 500-650-800 мм., соответственно, 1 шт.
Провода стандарта 18 AWG окрашены в черный цвет. Шлейфы питания видеокарт обтянуты нейлоновой сеткой черного цвета, а шлейфы питания накопителей – плоские.
Длины проводов вполне достаточно, для скрытой укладки в большинстве корпусов MidiTower
Тестирование
Прежде всего следует сказать, что данный блок питания имеет сертификацию по стандарту энергоэффективности 80 Plus GOLD, а отчет о прохождении сертификации по данному стандарту можно найти в базе данных официального сайта Plug Load Solutions. КПД устройств, сертифицированных по стандарту 80 PLUS Gold, находится на уровне 88% (при нагрузке устройства на 10%), 92% (при нагрузке устройства на 50%), 88% (при полной нагрузке устройства).
Для обеспечения стабильности работы be quiet! Pure Power 11 600W CM оснащен двумя линиями +12В с максимальным допустимым значением тока в 32А по первой линии и 28А на второй, при этом суммарный ток не должен превышать 48А. Использование четырех разъемов PCI express позволяет использовать устройство в конфигурациях с несколькими видеокартами. Использование технологий Synchronous Rectifier и Active Clamp в связке с DC-to-DC преобразователем позволило добиться точной регулировки напряжений и высокой стабильности работы устройства.
Отличительной чертой продукции компании be quiet!, является полная защита своих устройств. be quiet! Pure Power 11 600W CM не является исключением и имеет поддержку всех известных на текущий момент времени типов защит:
- OCP (защита от перегрузки по току) — если нагрузка на отдельные цепи превышает указанный предел, источник питания автоматически будет выключен;
- OVP (защита от перенапряжения) — защита от перенапряжения срабатывает, если напряжение в цепях слишком высокое, источник питания автоматически отключается;
- UVP (защита от пониженного напряжения) — эта защита срабатывает, если напряжение в цепях падает ниже определенного предела. В этом случае источник питания автоматически отключается;
- OPP (защита от перегрузки) — эта защита срабатывает, если общая выходная мощность источника питания превышает указанную максимальную нагрузку;
- OTP (защита от перегрева) — в случае чрезмерного накопления тепла в блоке питания, блок питания моментально отключится, при этом повторное включение возможно лишь после того, как температура блока питания не достигнет нормы;
- SCP (защита от короткого замыкания) — предохранитель, защищающий вторичные цепи источника питания, предотвращает физические дефекты питания, а также питание и компоненты, подключенные к нему.
При включении устройства, вентилятор раскручивает лопасти до заявленного максимума, в 1600 об/минуту, после чего снижает скорость вращения, подстраиваясь под температурные режимы и потребляемую мощность.
Для тестирования устройства используются электронные нагрузки мощностью по 180 Вт, линии +5В и +3.3В также были нагружены при помощи электронных нагрузок. Съем показателей осуществлялся при помощи мультиметра VC97+. В ходе тестирования на второстепенные линии было подана постоянная нагрузка, нагрузка на линиях +12В постепенно повышалась, с шагом в 50Вт. Результаты измерений приведены на графике ниже.
Основываясь на полученных результатах можно говорить, что блок питания be quiet! Pure Power 11 600W CM соответствует спецификации ATX, согласно которой допустимые отклонения составляют ±5% от номинального напряжения. Фактические отклонения составляют 0,75%.
Вентилятор блока питания оставался практически бесшумным вплоть до 60% нагрузки, после чего шум от работы лопастей вентилятора находился на едва различимом уровне. Даже при 100% нагрузке устройство работало весьма тихо. Диаграмма уровня шума говорит о том, что при максимальной нагрузке устройство не будет издавать шум более, чем на 19.9 дБА.
Достоинства
- Качество сборки;
- Качество используемых материалов;
- Наличие всех необходимых разъемов;
- Возможность работы в широком диапазоне сетевого напряжения;
- Сертификация по стандарту 80 PLUS Gold (КПД на уровне 92%);
- Полумодульная система подключения проводов;
- Поддержка всех существующих на текущий момент типов защит;
- Низкий уровень шума;
- 5 лет международной гарантии.
Недостатки
- Стоимость.
Заключение
be quiet! Pure Power 11 600W CM – современный, мощный блок питания, который отлично подойдет как для бюджетных так и для среднебюджетных конфигураций. Устройство обладает отличными техническими характеристиками, премиальным качеством сборки и дизайном. Выходные напряжение находятся на высоком уровне, сертификация по стандарту 80 PLUS Gold говорит о том, что КПД устройства находится на уровне 92%, а это весьма приличный показатель. При этом блок питания является практически бесшумным и не доставит дискомфорта даже максимальной загрузке устройства. При этом нельзя забывать и о международной гарантии на 5 лет.
Обзор блока питания be quiet! Pure Power 11 700W CM
Информация о нагрузочной способности линий питания Pure Power 11 700W CM приведена как на обратной стороне коробки с блоком питания, так и на нём самом в виде наклейки.
Максимальная мощность всех линий питания Pure Power 11 700W CM в совокупности достигает 700 Втс допустимым кратковременным пиком до 750 Вт. Линий +12 В- две, первая рассчитана на токи до 36 А, вторая — до 30 А. Совокупная допустимая нагрузка по обеим одновременно — до 672 Вт (до 56 А). Нагрузка по линиям +3,3 В и +5 В в сумме не должна превышать 150 Вт, чего с запасом хватит для большинства современных ПК.
Упаковка и комплектация
Картонная коробка достаточно скромных габаритов оформлена в традиционном для be quiet! стиле, когда на черном фоне показано фотореалистичное изображение устройства. На лицевой стороне упаковки крупным шрифтом прописана модель блока питания и его мощность. В верхнем левом углу напечатаны значки, напоминающие о наличии золотого сертификата 80PLUS и кабель-менеджмента.
Вся техническая информация, включающая в себя длину кабелей, количество коннекторов питания и нагрузочную таблицу, вынесена на обратную сторону коробки.
- сам блок питания;
- пользовательская инструкция;
- набор модульных кабелей;
- сетевой кабель длиной 1,4 метра с г-образной евровилкой;
- пакет с четырьмя крепежными винтами черного цвета и пять чёрных нейлоновых стяжек.
Внешний вид
С дизайном у блоков питания be quiet! всегда всё было в порядке. Никаких аляповатых и вычурных форм, только элегантные и строгие обводы черного матового корпуса, полностью вписывающегося в установленные стандартом PS2 рамки. Но безликим дизайн тоже не назвать, благодаря органично вписывающейся в общую стилистику оранжевой окантовке корпуса вентилятора.
Блок прекрасно будет смотреться в корпусах be quiet! с оранжевыми вставками и прозрачными боковыми панелями.
Расположение разъёмов и выводов кабелей типично для большинства блоков питания. Предназначение модульных разъёмов расписано на наклейке под ним: два десятиконтактных — для проводов питания PCIe-устройстви три пятиконтактных — для подключения проводов питания накопителей информации.
Решетка вентилятора и из скругленных параллельных прутьев должна оказывать минимальное сопротивление потокам всасываемого воздуха. Выброс горячего воздушного потока осуществляется классическим способомчерез перфорацию в виде мелких сот на задней части блока питания. Здесь же разъём для подключения сетевого кабеля питания и тумблер включения и выключения. Блок питания способен работать в сетях переменного тока с напряжением от 100 до 240 Вт, поэтому пониженное напряжение в домах со старой проводкой ему не страшно.
Кабельная система
В целях небольшой экономии блок питания сделан полумодульным. Провода питания материнской платы и дополнительного питания процессора сделаны несъемными и заключены в пучки, обтянутые нейлоновое сеткой. Остальные без дополнительной оплетки и подключаются через специальные разъёмы на корпусе БП по необходимости:
- Основной разъём питания 24 (20+4) pin: 1 шт., 550 мм;
- ATX 12 В 8 (4+4) pin: 1 шт., 600 мм;
- PCI-E 8 (6+2) pin: 2 шт., 500 мм + 150 мм;
- SATA — SATA — MOLEX — FDD: 1 шт., 500 мм + 150 мм + 150 мм + 150 мм;
- SATA — MOLEX — MOLEX: 1 шт., 500 мм + 150 мм + 150 мм;
- SATA- SATA — SATA: 1 шт., 500 мм + 150 мм + 150 мм.
Все съемные кабели плоского ленточного типа, что упрощает их прокладывание в ограниченном пространстве за задними стенками небольших корпусов.
Нетипично для современных блоков питания в be quiet! не стали отказываться от устаревшего коннектора FDD, редко встречающегося в комплектующих в последние годы.
Разбор и внутреннее устройство
Так как блок питания персонального компьютера работает с высоким напряжением, сохраняющимся на внутренних компонентах даже некоторое время после полного выключения. Самостоятельный разбор неквалифицированным пользователем запрещен. Вскрытие корпуса автоматически лишит пятилетней гарантии, так как придётся нарушить гарантийную наклейку на одном из крепежных винтов.
Других препятствий для вскрытия нет, а конструкция металлического корпуса типична для большинства аналогичных устройств. В основе БП лежит платформа FSP Raider.
На входном разъёме питания с внутренней стороны распаяна первая часть фильтра электромагнитных помех. Соединение с основной платой выполнено проводами и пайкой.Вторая часть EMI-фильтра размещена уже на плате.
Маркировку используемого диодного моста рассмотреть не удалось, так как он прижат стороной с надписями к небольшому радиатору пассивного охлаждения.
Дальше по схеме впаяны два крупных элемента: дроссель корректора мощности и сглаживающий высоковольтный конденсаторTeapo серии LH на 420 В, 390 мкФ с рабочей температурой до85 градусов Цельсия.
После них установлен длинный радиатор охлаждения достаточно простой конфигурации, который охлаждаеттранзисторы преобразователя (STMicroelectronics STF25N80K5 и CET CEF1186) и активного корректора мощности (пара Infineon IPA60R190P6 и одинSTMicroelectronics STTH8R06FP).
Контроллер APFC в виде микросхемы FSP 6600 вынесен чуть в сторону от них.
Сразу за основным трансформатором установлен еще один радиатор средних размеров с транзисторами синхронного выпрямителя линии +12 В.
Управление формированием линий +3,3 В и +5 В отдано двум микросхемам FSP 6601, вынесенным наотдельную вертикальную плату DC-DC преобразования с маркировкой 3BS0339012GP. Транзисторы низковольтных преобразователейInfineon IPD031N03Lраспаяны с обратной стороны основной платы блока питания.
Среди проводов и фильтрующих конденсаторов спрятанаи вертикальная плата формирования напряжения -12 В с LM7912 от Texas Instruments. Фильтрующие конденсаторы вторичных цепей под ворохом проводовпроизводства Teapo, но рассчитанные уже на рабочую температуру до 105 градусов Цельсия.
Плата модульных разъёмов 3BS0404412GP соединена с основной платой БП припаянными проводами. На ней присутствует пять дополнительных фильтрующих конденсаторов CapXon в твердотельном исполнении и пять конденсаторов в керамическом корпусе для снижения высокочастотной пульсации. Линий +12 В — две, как и заявлено в спецификации. Одна подведена к разъёму PCIe1, вторая — к оставшимся модульным разъёмам.
Источник дежурного питания построен на небольшом трансформаторе, MOSFET-транзисторе UTC 2N70G (закреплен с обратной стороны радиатора преобразователя и APFC) и выпрямителе PY PS30U60CTR.
Мониторинг напряжений и реализация защиты возложена на супервизор Weltrend WT7527, распаянный на отдельной вертикальной плате.
Общая схема блока питания получается следующая:
- Ввод питания и первая часть фильтра;
- Вторая часть EMI-фильтра, распаянная на плате;
- Небольшой радиатор с выпрямительным диодным мостом;
- Дроссель корректора мощности;
- Высоковольтный сглаживающий конденсаторTeapo (420 В, 390 мкФ);
- Транзисторыпреобразователя и активного корректора мощности (APFC), охлаждаемые единым радиатором;
- Силовой трансформатор;
- Радиатор с транзисторами синхронного выпрямителя линии +12 В;
- Плата DC-DC преобразователей линий +3,3 В и +5 В;
- Плата формирования линии -12 В;
- Фильтрующие конденсаторы вторичной цепи и провода к плате модульных разъёмов;
- Плата модульных разъёмов;
- Источник дежурного питания;
- Преобразователь и корректор мощности FSP 6600;
- Плата с супервизором Weltrend WT7527, отвечающим за мониторинг и защиту.
Качество пайки и закрепления отдельных элементов на хорошем уровне, значимых недочетов нет.
Тестирование
Тестовые замеры контрольных напряжений при разных уровнях нагрузки проводились на самодельном стенде, позволяющем подключить непрецизионную нагрузку (12 В лампы) общей мощностью до 900 Вт на линию 12 В с шагом 50 Вт. Типичная нагрузка современных ПК по линиям питания 3.3 В и 5 В, как правило, небольшая (до 30-50 Вт), поэтому для ее имитации использовались мощные резисторы в керамическом корпусе. Измерение токов и напряжений осуществлялось с помощью цифрового мультиметра MASTECH MAS830L.
В принципиальной схеме блока питания используется микросхема супервизора Weltrend WT7579, отвечающая за мониторинг формируемых напряжений иреализацию некоторых из заявленных типов защиты. По спецификации блок питания поддерживает:
- OCP — защита от перегрузки по току;
- OVP — защита от подачи повышенного напряжения;
- UVP — защита от подачи пониженного напряжения;
- SCP — защита от короткого замыкания;
- OTP — защита от перегрева;
- OPP — защита от перегрузки.
С реализацией UVP всё отлично, блок питания работает в электрических сетях переменного тока с напряжением от 100 до 240 В, поэтому к пониженноенапряжение не вносит значимых корректив в его работу. Проверка SCP замыканием основных линий питания и OPP превышением общей нагрузки также показали корректную работу супервизора и защитной схемы, отключавшей блок питания без негативных последствий для него самого и подключенных устройств. OTP, OCP и OVP в рамках используемого тестового стенда проверить не представляется возможным, поэтому доверимся производителю, в конце концов, он не зря сертифицирует свою продукцию в независимых лабораториях с профессиональной измерительной аппаратурой.
Стабильность напряжений
Без подключенной нагрузки напряжение на основных линиях питания завышено в пределах допустимых стандартом пределов, что является нормальным. Таким образом разработчики блоков питания компенсируют естественное падение напряжение при работе под реальной нагрузкой.Результаты измерения напряжений на линиях +3,3 В, +5 В и +12 В при различной общей нагрузке сведены в диаграмму ниже.
Даже с учетом погрешности в ходе проведения тестов, измеренное отклонение от номинала укладывается в±1-2%, легко вписывающиеся в 5%, допустимые стандартом ATX. Хороший результат для относительно бюджетной платформы. Остаётсянадеяться, что надежность компонентной базы окажется на таком же высоком уровне, и стабильность напряжений спустя год-другой эксплуатации не изменится.
Блок питания be quiet! Pure Power 11 700W CM прошел независимую сертификацию на соответствие «золотому» стандарту энергоэффективности 80PLUS. Отчетвнесен в базуданных на официальном сайте Plug Load Solutions. Средний КПД блока питания Be quiet! Straight Power 11 850W находится на уровне 89,66% и достигает значения 90,97% при нагрузке 50%.
В дежурном режиме Pure Power 11 700W потребляет около 0,13 Вт.
Система охлаждения
Для охлаждения внутренних компонентов блока питанияиспользуется один вентиляторbe quiet! SilentWings типоразмера 120 x 120 x 25 мм на подшипнике скольжения c винтовой нарезкой (rifle). Для оптимизации воздушного потока он приблизительно на 1/3 закрыт прозрачной пластиковой вставкой с внутренней стороны. Она зафиксирована на два винта и двусторонний вспененный скотч, поэтому дребезжать во время работы не будет.
Установленный семилопастный вентилятор имеет точную маркировку BQ QF1-12025-HS (12 В, 0,3 А). Согласно надписям на корпусе, максимальная скорость вращения крыльчатки — 2000 оборотов в минуту, но в спецификации на сам блок питания упоминается цифра 1380 оборотов в минуту. Вероятнее всего, инженеры be quiet! ограничили максимальную скорость вращения вентилятора в зависимости от температуры, чтобы удержать блок питания в комфортном акустическом коридоре. Уменьшению шума за счет оптимизации вихревых потоков способствует и специальная форма лопастей вентилятора.
Несмотря на бюджетную платформу с использованием соединительных проводов от вторичных цепей к плате модульных разъёмов, значимого загромождения внутри блока питания нет. Основные радиаторы охлаждения силовых элементов хорошо обдуваются и имеют достаточно места вокруг, чтобы обеспечить нормальное отведение тепла.
Уровень шума
Блок питания be quiet! Pure Power 11 700W CM работает очень тихо. По заявлению производителя уровень шума укладывается в следующие пределы: 11,2 дБА при нагрузке до 20%, 11,5 дБА при нагрузке до 50%, и 24,6 дБА при максимальной нагрузке. Шумомер, использованный в рамках тестового стенда, имеет нижний пределизмерений 30 дБА, что выше издаваемого блоком питания шума. Поэтому ограничимся диаграммой уровня шума от производителя.
На фоне других комплектующих с воздушным охлаждением работа вентилятора блока питания не будет выделяться.
Заключение
Блоки питанияbe quiet! серии Pure Power 11 — хороший вариант для сборок ПК начального и среднего уровня. Протестированный нами be quiet! Pure Power 11 700W CM — старшая модификация на 700 Вт с полумодульной кабельной системой легко станет основой системного блока с продвинутой игровой сборкой на базе производительного процессора desktop-сегмента и одногоили двух видеоадаптеров. Он гарантирует стабильное напряжение на основных линиях питания, лаконичный, но не безликий дизайн, возможность подключить минимум необходимых кабелейи тихую работу. Ну и дополняет это всё высокая энергоэффективность, подтвержденная сертификатом 80PLUS GOLD.
