Светильники какого класса защиты
Выбирая осветительное оборудование, покупатели основное внимание уделяют характеристикам света и внешнему виду приборов. Однако есть и ещё один важный критерий, который обязательно нужно учитывать, при покупке. Речь идёт об электробезопасности светильников.
Классы электробезопасности
Классификация уровней электрической безопасности светильников закреплена государственным стандартом ГОСТ Р МЭК 60598-1-2011. В нём описаны 4 основных класса защиты пользователей от поражения током:
0 класс
Электробезопасность прибора обеспечивает только одинарный слой изоляции. При его повреждении возникает риск получения пользователем электротравмы в результате контакта со светильником. Использовать приборы этого класса можно только в не проводящей ток среде или при условии разделения проводов и корпуса. В розетку светильник допускается включать только при помощи двухконтактной вилки.
I класс
В дополнение к основному изолирующему слою прибор оснащается нулевым проводником (заземляется). Точка подсоединения проводника маркируется символами «№ 5019», буквенным индексом РЕ или графическим значком, сочетающим жёлтый и зелёный цвета. Заземлению подлежат все металлические элементы светильников доступные для прикосновения пользователей. Устройства с таким уровнем электрозащиты эксплуатируются на открытом воздухе, а также на промышленных предприятиях.
II класс
Дополнительный заземляющий контакт конструкцией прибора не предусмотрен, но изоляция у этого класса двухслойная или усиленная (маркируется символами «№ 5172»). Эти светильники нельзя использовать в электроустановках, они предназначены для эксплуатации в помещениях.
III класс
Защита приборов рассчитана на работу от сетей низкого напряжения (не более 50 В переменного тока и не более 120 В постоянного тока). Приборы конструируются таким образом, что даже в случае повреждения изоляционного слоя получить электротравмы невозможно – напряжение на токопроводящих элементах сверхнизкое. Такие светильники разрешено эксплуатировать в том числе в зонах, где на них возможно попадание брызг и струй воды, падающих вертикально. Оборудование с соответствующей степенью влагозащиты можно также погружать под воду. Идентифицировать приборы III класса можно по маркировке «№ 5180».
Дополнительные уровни защиты
Помимо основной классификации электробезопасности существуют и другие системы группировки осветительных приборов по степени их безопасности для пользователей. Так, уровень защищённости светильника от проникновения в него различных предметов и частиц можно определить по индексу IP XY, где X – цифровое обозначение степени защиты от проникновения твёрдых тел, а Y – от попадания влаги.
Защита от проникновения твёрдых тел
0 – защита отсутствует;
1 – прибор защищён от проникновения твёрдых предметов диаметром более 50 мм (в том числе рук);
2 – защита предохраняет прибор от проникновения предметов крупнее 12 мм в диаметре (в том числе пальцев);
3 – прибор защищён от попадания в него частиц крупнее 2,5 мм диаметром;
4 – защита прибора предотвращает попадание внутрь любых предметов диаметром более 1 мм;
5 – прибор защищён от проникновения любых предметов и частиц кроме мельчайшей пыли, не влияющей на его работоспособность;
6 – прибор полностью герметичен, в него не способны проникать предметы и частицы пыли.
Защита от попадания влаги
0 – защита отсутствует;
1 – прибор защищён от вертикально падающих капель влаги;
2 – прибор не реагирует на попадание капель, движущихся под углом 15 °;
3 – прибор нормально работает под дождем (допустимый угол падения капель – не более 60 °);
4 – прибор не чувствителен к попаданию брызг и капель влаги под любым углом;
5 – прибор защищён не только от капель, но и от струй влаги;
6 – прибор не теряет работоспособности при контакте с сильными струями воды и морскими волнами;
7 – прибор можно кратковременно погружать в воду без вреда для него (на глубину не более метра);
8 – прибор герметичен, его можно эксплуатировать под водой на глубине больше метра (до 30 минут).
Для безопасной и эффективной эксплуатации осветительного оборудования, важно ещё на этапе его выбора оценивать соответствие уровня электробезопасности приборов предполагаемым условиям их эксплуатации. Только при таком подходе возможно минимизировать риск возникновения электротравм. у пользователей светильников.
Степень и класс защиты светильников
Согласно ГОСТ Р МЭК 60598-1-2003 и ГОСТ 14254-96 существует несколько классов защиты светильников от поражения электрическим током и степеней защиты от воздействия окружающей среды.
4 вида защиты светильников:
Класс 0 – защита от поражения электрическим током обеспечивается только основной (рабочей) изоляцией. Токоведущие части светильника отделены от токопроводящих частей, доступных для прикосновения при замене источника света или профилактике светильника, также основной изоляцией. Присоединение токопроводящих деталей, доступных для прикосновения, к заземляющему проводу не предусмотрено. Питание светильника осуществляется однофазной двухпроводной сетью.
Класс I – защита от поражения электрическим током обеспечивается как основной изоляцией, так и присоединением доступных для прикосновения токопроводящих частей светильника к защитному (заземленному) проводу стационарной однофазной трехпроводной или трехфазной пятипроводной питающей сети. То есть, согласно ГОСТ Р МЭК 61140, кроме рабочей изоляции токоведущих частей, на приборах, где имеется специальная клемма (заземляющий контакт), при этом, подключаемый к этой клемме провод должен быть именно «заземляющим», а не рабочим нулевым.
В маркировке светильника может присутствовать символ:
Класс II – защита от поражения электрическим током обеспечивается двойной или усиленной изоляцией. Светильник не имеет специальной клеммы (заземляющего контакта). Питание светильника осуществляется двухпроводной однофазной сетью. На светильнике отличается маркировка и присутствует символ:
Класс III – защита от поражения электрическим током обеспечивается применением безопасного сверхнизкого напряжения (≤50 В) питания. Светильник так же не имеет специальной клеммы для заземления. Во внутренних цепях светильника не возникает напряжения выше 50 В. При этом, в маркировке светильника, должен быть данный символ:
Степени защиты светильников:
Степень защиты для светильников проверяется во время испытаний на производстве, результаты отображаются в виде двух цифр, которые следуют за латинскими буквами IP.
[stextbox caption=’Информация’ collapsing=»false» collapsed=»false»]
IP — International Protection Marking (в переводе с англ. — «международные коды защиты»).
Иногда интерпретируется как Ingress Protection Rating — степень защиты от проникновения(частей тела, таких как руки и пальцы), пыли, случайного контакта, воды и т.д
Расшифровка степени защиты светильников IP
Распространенные классы пылевлагозащиты.
| IP20 | Светильники применяются для внутреннего освещения в нормальной незагрязненной среде. Область применения: офисы, магазины, театры, сухие и теплые промышленные цеха. |
| IP21-IP22 | Светильники применяются в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды. |
| IP23 | Светильники применяются в неотапливаемых промышленных помещениях или снаружи. |

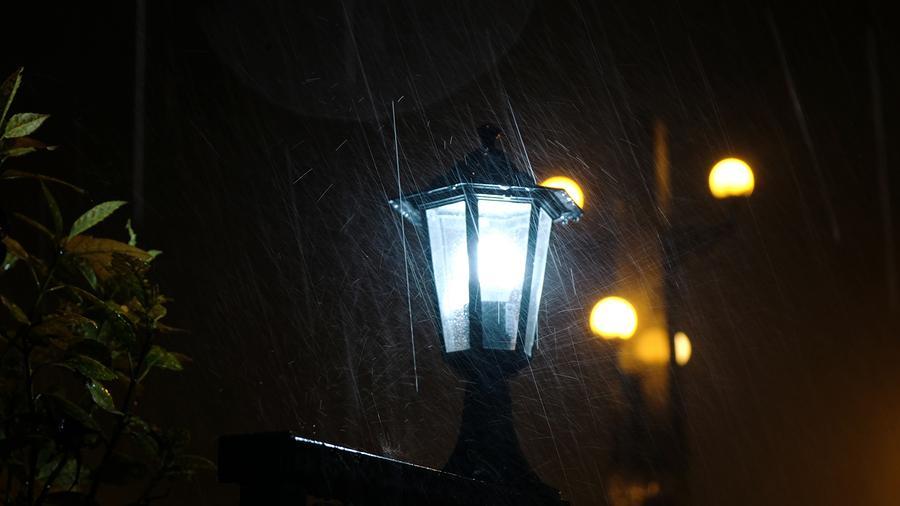

| IP43-IP44 | Светильники (консольные и тумбовые) применяются для наружного уличного освещения.Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения твердых тел, а также дождевых капель и брызг. |
| IP50 | Светильники предназначены для применения в пыльной среде. Они защищены от быстрого внутреннего загрязнения. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя. |
| IP54 | Традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Варианты применения: освещение цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами. |
| IP60 | Светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде. Область применения: предприятия по переработке шерсти и таней, в каменоломнях, а таже для освещения цехов пищевой промышленности. |
| IP65-IP66 | Струезащитные светильники. Часто выпускаются в ударозащищенном исполнении. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование. |
| IP67-IP68 | Светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. |
Более наглядно, информацию о IP защите светильников, вы увидите из следующей таблицы:
Светильники — класс защиты от поражения электрическим током.
Светильники, как и любое электрооборудование, классифицируются по классам защиты от поражения электрическим током согласно стандарту МЭК 61140.
Обратите внимание на то, что номер класса не выражает степень защищенности светильника, а только определяет способ защиты от поражения током.
В данной статье мы не приводим точной выдержки из стандарта, пытаясь максимально просто охарактеризовать, как этот стандарт применяется к светильникам.
Класс защиты 0 — светильник, имеющий защиту только в виде одинарного слоя изоляции. В случае нарушения изоляции возможно поражение током через корпус светильника. Стандарт МЭК 61140 рекомендует исключить в будущем электрооборудование класса 0 из международной стандартизации.
Класс защиты I — это светильник, имеющий дополнительный вывод — заземление (иначе — нулевой защитный проводник) — на случай неисправности. Место подсоединения нулевого защитного провода должно быть четко отмечено знаком или с помощью букв PE, или с помощью комбинации зеленого и желтого цветов.
Класс защиты II — светильник, в котором для увеличения степени защиты используется двойная изоляция. Светильники, имеющие класс защиты II должны быть маркированы графическим символом , размещенным рядом с информацией об источнике питания.
Класс защиты III — способ защиты, в основе которого лежит ограничение напряжения сверхнизкими значениями — такие светильники расчитаны на номинальное напряжение, не превышающее 50 В переменного тока и 120 В постоянного тока. Если произошло повреждение основной изоляции, то на открытой проводящей части не может появиться опасное напряжение, превышающее значения сверхнизкого напряжения.
Электрооборудование класса III применяется в особо опасных условиях, когда чрезвычайно велика вероятность поражения электрическим током. Например, переносные светильники, применяемые в стесненных помещениях с проводящими полами и стенами, светильники, установленные в фонтанах и бассейнах, и другое аналогичное электрооборудование должно быть класса III.
Классы защиты светильников от поражения электрическим током
Светильники классифицируются по классам защиты от поражения электрическим током в соответствии с международным стандартом МЭК 61140.
Примечание: В данной статье специально не приводятся точные выдержки из стандарта, для того чтобы максимально простым языком описать Вам его содержание.
Класс защиты 0
К данному классу относятся светильники, у которых в качестве защиты от поражения электрическим током используется только основная изоляция и не предусмотрена защита при наличии неисправности, например, при повреждении основной изоляции.
В стандарте МЭК 61140 содержится рекомендация об исключении в будущем такого электрооборудования из международной стандартизации.
Класс защиты I
Для светильников, относящихся к данному классу защиты, кроме основной изоляции предусмотрено также подключение к защитному заземлению, назначение которого — защитить от поражения электрическим током человека, прикоснувшегося к корпусу электроприбора, если корпус оказался под напряжением из-за нарушения изоляции.
Защитное заземление идентифицируется специальным графическим знаком.
Класс защиты II
К данному классу относятся светильники, у которых наряду с основной изоляцией используется и дополнительная изоляция — независимая изоляция, используемая дополнительно к основной изоляции.
Светильники с данным классом защиты маркируются специальным графическим знаком.
Класс защиты III
В основе данного класса защиты лежит ограничение напряжения сверхнизкими значениями. Светильники рассчитаны на номинальное напряжение, не превышающее 50В переменного тока или 120В постоянного тока.
В случае неисправности, напряжение токопроводящих частей светильника при прикосновении, не превысит указанные значения.
Данный класс защиты маркируется специальным графическим знаком.
Светильники с этим классом защиты используются при высокой вероятности поражения электрическим током. Это могут быть переносные светильники, использующиеся в тесных помещениях с токопроводящими стенами и полами, а также осветительные приборы для бассейнов и фонтанов.
